Műszerek és kezelőszervek109
A hátsó középkonzolon további
12 V-os csatlakozóaljzatok
találhatók,
valamint egy további a csomagtér bal oldalfalán.
Ne lépje túl a 120 W megengedett
legnagyobb teljesítményértéket.
Kikapcsolt gyújtásnál a
csatlakozóaljzatok nem működnek. A csatlakozóaljzatok alacsony
járműakkumulátor-feszültség esetén
kikapcsolnak.
A csatlakoztatott elektromos
tartozékoknak meg kell felelniük a
DIN VDE 40 839 szabvány
elektromágneses kompatibilitással
kapcsolatos követelményeinek.
Ne csatlakoztasson áram leadásra
alkalmas készülékeket, mint például
töltőberendezéseket vagy
akkumulátorokat.
Ne tegyen kárt a csatlakozóaljzatban nem megfelelő csatlakozódugók
használatával.
Stop-start rendszer 3 169.Cigarettagyújtó
A szivargyújtó az első
középkonzolban található. Hajtsa le a
fedelet.
Nyomja be a szivargyújtót. A fűtőszál felizzása után automatikusan
kikapcsol. Húzza ki a szivargyújtót.

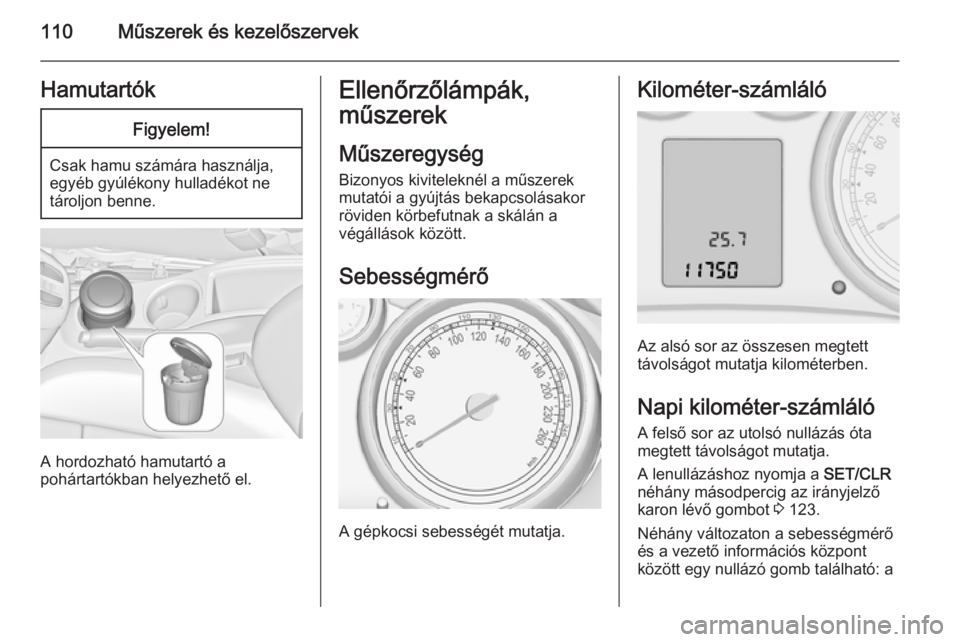

110Műszerek és kezelőszervekHamutartókFigyelem!
Csak hamu számára használja,
egyéb gyúlékony hulladékot ne
tároljon benne.
A hordozható hamutartó a
pohártartókban helyezhető el.
Ellenőrzőlámpák,
műszerek
Műszeregység
Bizonyos kiviteleknél a műszerek
mutatói a gyújtás bekapcsolásakor
röviden körbefutnak a skálán a
végállások között.
Sebességmérő
A gépkocsi sebességét mutatja.
Kilométer-számláló
Az alsó sor az összesen megtett
távolságot mutatja kilométerben.
Napi kilométer-számláló
A felső sor az utolsó nullázás óta
megtett távolságot mutatja.
A lenullázáshoz nyomja a SET/CLR
néhány másodpercig az irányjelző
karon lévő gombot 3 123.
Néhány változaton a sebességmérő
és a vezető információs központ
között egy nullázó gomb található: a

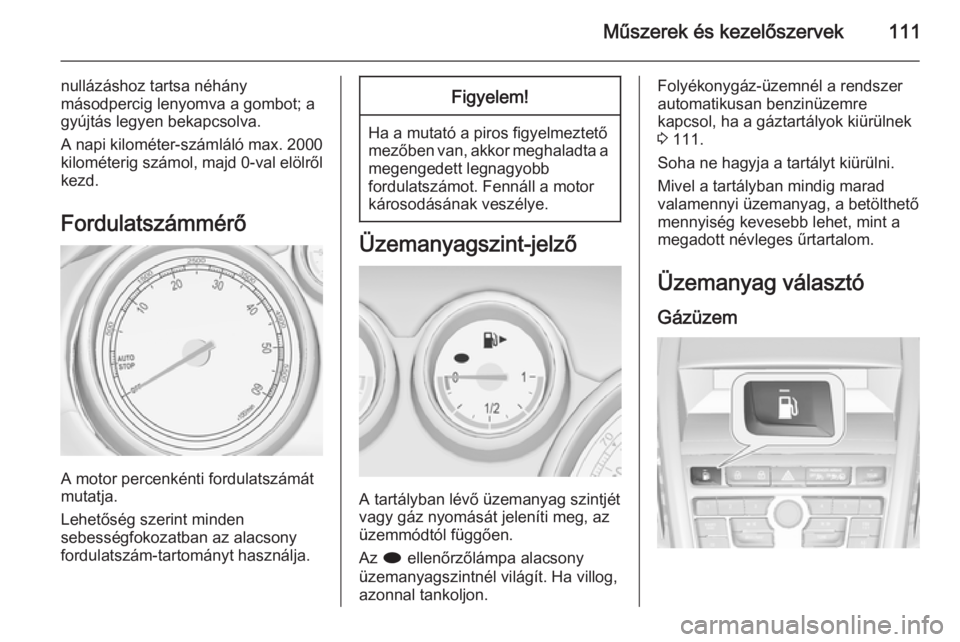

Műszerek és kezelőszervek111
nullázáshoz tartsa néhány
másodpercig lenyomva a gombot; a
gyújtás legyen bekapcsolva.
A napi kilométer-számláló max. 2000
kilométerig számol, majd 0-val elölről kezd.
Fordulatszámmérő
A motor percenkénti fordulatszámát
mutatja.
Lehetőség szerint minden
sebességfokozatban az alacsony fordulatszám-tartományt használja.
Figyelem!
Ha a mutató a piros figyelmeztető
mezőben van, akkor meghaladta a megengedett legnagyobb
fordulatszámot. Fennáll a motor károsodásának veszélye.
Üzemanyagszint-jelző
A tartályban lévő üzemanyag szintjét
vagy gáz nyomását jeleníti meg, az
üzemmódtól függően.
Az i ellenőrzőlámpa alacsony
üzemanyagszintnél világít. Ha villog,
azonnal tankoljon.
Folyékonygáz-üzemnél a rendszer
automatikusan benzinüzemre
kapcsol, ha a gáztartályok kiürülnek
3 111.
Soha ne hagyja a tartályt kiürülni.
Mivel a tartályban mindig marad
valamennyi üzemanyag, a betölthető
mennyiség kevesebb lehet, mint a
megadott névleges űrtartalom.
Üzemanyag választó
Gázüzem

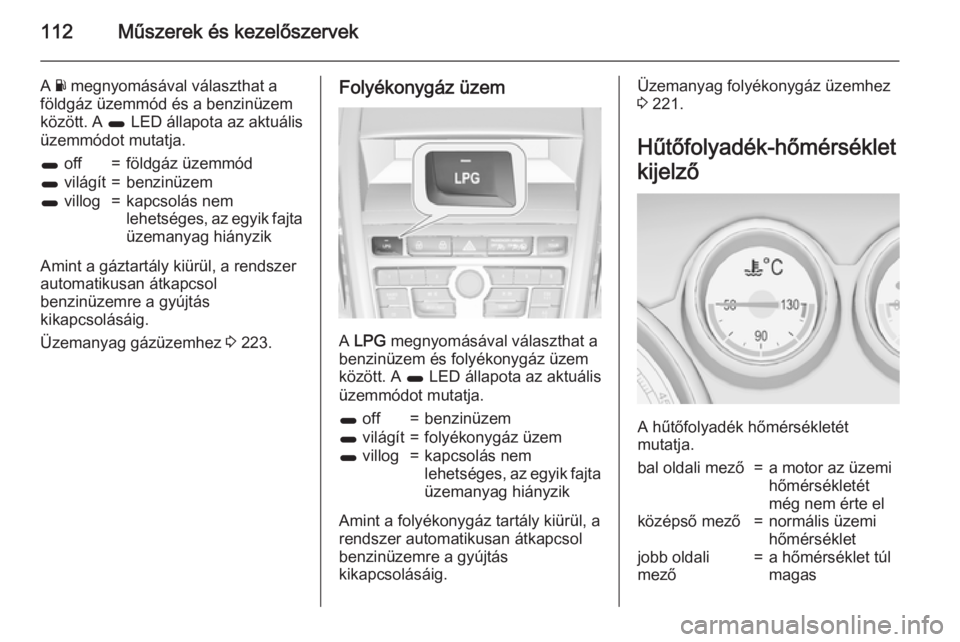

112Műszerek és kezelőszervek
A Y megnyomásával választhat a
földgáz üzemmód és a benzinüzem
között. A 1 LED állapota az aktuális
üzemmódot mutatja.1 off=földgáz üzemmód1 világít=benzinüzem1 villog=kapcsolás nem
lehetséges, az egyik fajta üzemanyag hiányzik
Amint a gáztartály kiürül, a rendszer
automatikusan átkapcsol
benzinüzemre a gyújtás
kikapcsolásáig.
Üzemanyag gázüzemhez 3 223.
Folyékonygáz üzem
A LPG megnyomásával választhat a
benzinüzem és folyékonygáz üzem
között. A 1 LED állapota az aktuális
üzemmódot mutatja.
1 off=benzinüzem1 világít=folyékonygáz üzem1 villog=kapcsolás nem
lehetséges, az egyik fajta üzemanyag hiányzik
Amint a folyékonygáz tartály kiürül, a
rendszer automatikusan átkapcsol
benzinüzemre a gyújtás
kikapcsolásáig.
Üzemanyag folyékonygáz üzemhez
3 221.
Hűtőfolyadék-hőmérséklet
kijelző
A hűtőfolyadék hőmérsékletét
mutatja.
bal oldali mező=a motor az üzemi
hőmérsékletét
még nem érte elközépső mező=normális üzemi
hőmérsékletjobb oldali
mező=a hőmérséklet túl
magas

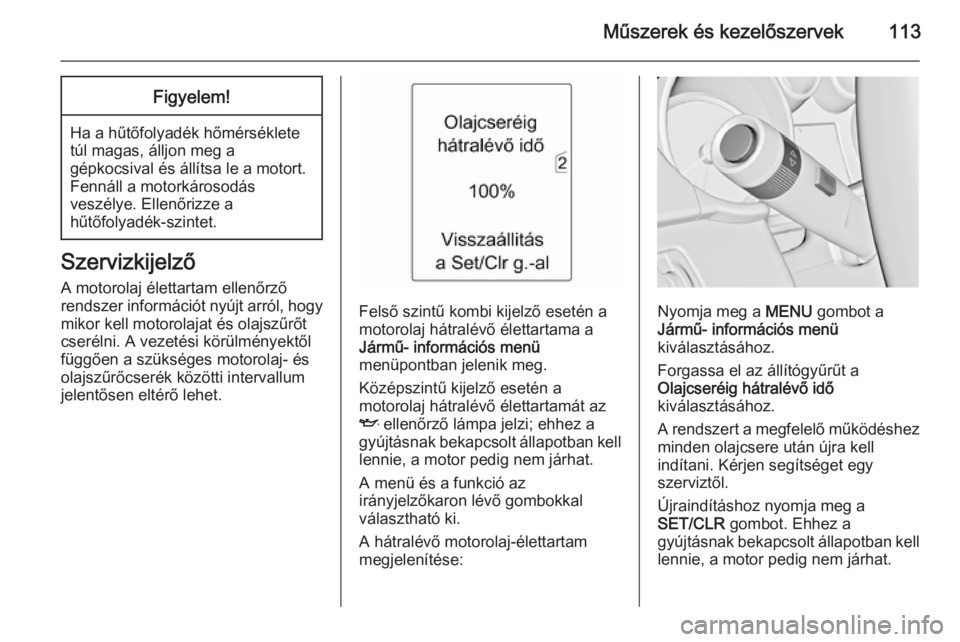

Műszerek és kezelőszervek113Figyelem!
Ha a hűtőfolyadék hőmérséklete
túl magas, álljon meg a
gépkocsival és állítsa le a motort.
Fennáll a motorkárosodás
veszélye. Ellenőrizze a
hűtőfolyadék-szintet.
Szervizkijelző
A motorolaj élettartam ellenőrző
rendszer információt nyújt arról, hogy mikor kell motorolajat és olajszűrőt
cserélni. A vezetési körülményektől
függően a szükséges motorolaj- és
olajszűrőcserék közötti intervallum
jelentősen eltérő lehet.
Felső szintű kombi kijelző esetén a
motorolaj hátralévő élettartama a
Jármű- információs menü
menüpontban jelenik meg.
Középszintű kijelző esetén a
motorolaj hátralévő élettartamát az
I ellenőrző lámpa jelzi; ehhez a
gyújtásnak bekapcsolt állapotban kell lennie, a motor pedig nem járhat.
A menü és a funkció az
irányjelzőkaron lévő gombokkal
választható ki.
A hátralévő motorolaj-élettartam
megjelenítése:Nyomja meg a MENU gombot a
Jármű- információs menü
kiválasztásához.
Forgassa el az állítógyűrűt a Olajcseréig hátralévő idő
kiválasztásához.
A rendszert a megfelelő működéshez
minden olajcsere után újra kell
indítani. Kérjen segítséget egy
szerviztől.
Újraindításhoz nyomja meg a
SET/CLR gombot. Ehhez a
gyújtásnak bekapcsolt állapotban kell
lennie, a motor pedig nem járhat.

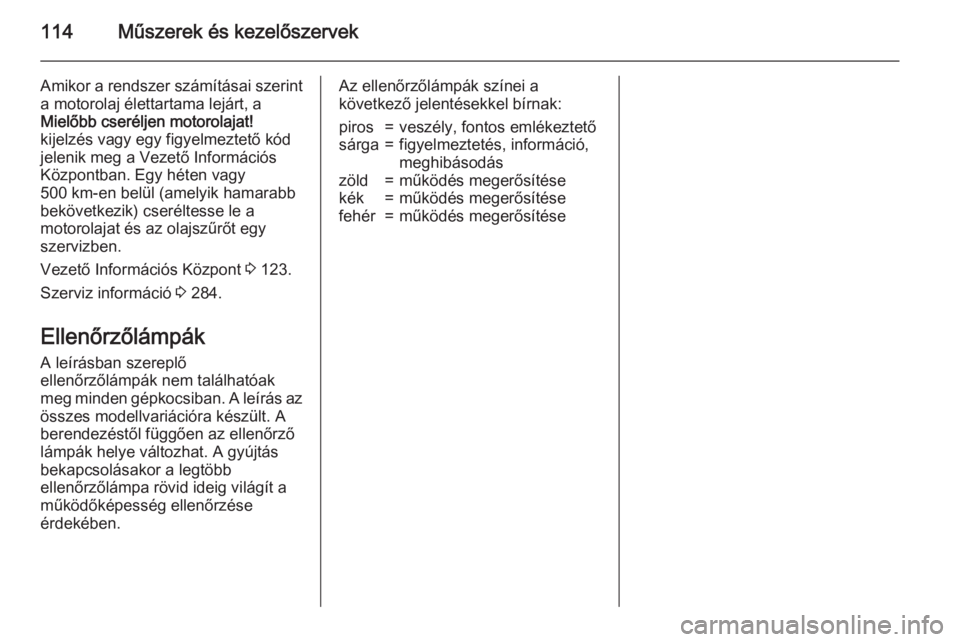

114Műszerek és kezelőszervek
Amikor a rendszer számításai szerint
a motorolaj élettartama lejárt, a
Mielőbb cseréljen motorolajat!
kijelzés vagy egy figyelmeztető kód
jelenik meg a Vezető Információs
Központban. Egy héten vagy
500 km-en belül (amelyik hamarabb
bekövetkezik) cseréltesse le a
motorolajat és az olajszűrőt egy
szervizben.
Vezető Információs Központ 3 123.
Szerviz információ 3 284.
Ellenőrzőlámpák A leírásban szereplő
ellenőrzőlámpák nem találhatóak
meg minden gépkocsiban. A leírás az összes modellvariációra készült. A
berendezéstől függően az ellenőrző
lámpák helye változhat. A gyújtás
bekapcsolásakor a legtöbb
ellenőrzőlámpa rövid ideig világít a
működőképesség ellenőrzése
érdekében.Az ellenőrzőlámpák színei a
következő jelentésekkel bírnak:piros=veszély, fontos emlékeztetősárga=figyelmeztetés, információ,
meghibásodászöld=működés megerősítésekék=működés megerősítésefehér=működés megerősítése

Műszerek és kezelőszervek115
Ellenőrzőlámpák a műszeregységben

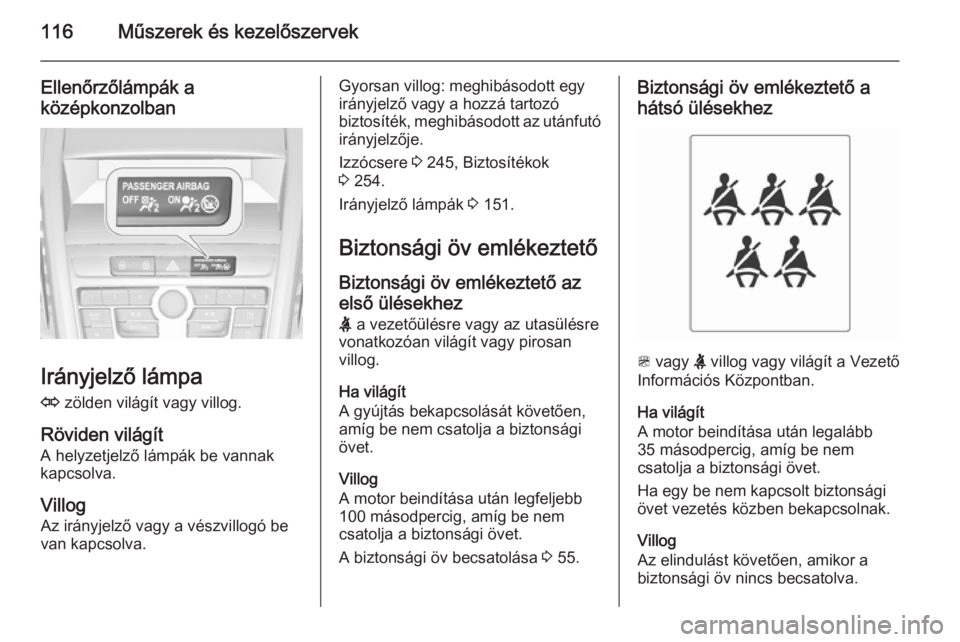

116Műszerek és kezelőszervek
Ellenőrzőlámpák a
középkonzolban
Irányjelző lámpa
O zölden világít vagy villog.
Röviden világít
A helyzetjelző lámpák be vannak
kapcsolva.
Villog Az irányjelző vagy a vészvillogó be
van kapcsolva.
Gyorsan villog: meghibásodott egy irányjelző vagy a hozzá tartozó
biztosíték, meghibásodott az utánfutó
irányjelzője.
Izzócsere 3 245, Biztosítékok
3 254.
Irányjelző lámpák 3 151.
Biztonsági öv emlékeztető Biztonsági öv emlékeztető azelső ülésekhez
X a vezetőülésre vagy az utasülésre
vonatkozóan világít vagy pirosan
villog.
Ha világít
A gyújtás bekapcsolását követően,
amíg be nem csatolja a biztonsági
övet.
Villog
A motor beindítása után legfeljebb
100 másodpercig, amíg be nem
csatolja a biztonsági övet.
A biztonsági öv becsatolása 3 55.Biztonsági öv emlékeztető a
hátsó ülésekhez
> vagy X villog vagy világít a Vezető
Információs Központban.
Ha világít
A motor beindítása után legalább
35 másodpercig, amíg be nem
csatolja a biztonsági övet.
Ha egy be nem kapcsolt biztonsági
övet vezetés közben bekapcsolnak.
Villog
Az elindulást követően, amikor a
biztonsági öv nincs becsatolva.

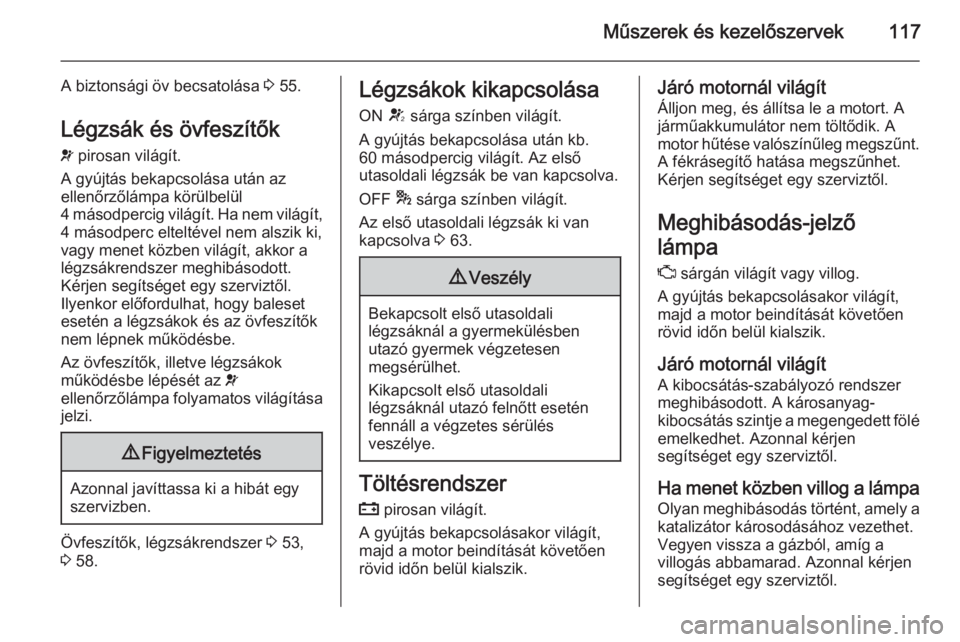

Műszerek és kezelőszervek117
A biztonsági öv becsatolása 3 55.
Légzsák és övfeszítők
v pirosan világít.
A gyújtás bekapcsolása után az
ellenőrzőlámpa körülbelül
4 másodpercig világít. Ha nem világít, 4 másodperc elteltével nem alszik ki,
vagy menet közben világít, akkor a
légzsákrendszer meghibásodott.
Kérjen segítséget egy szerviztől.
Ilyenkor előfordulhat, hogy baleset esetén a légzsákok és az övfeszítők
nem lépnek működésbe.
Az övfeszítők, illetve légzsákok
működésbe lépését az v
ellenőrzőlámpa folyamatos világítása
jelzi.9 Figyelmeztetés
Azonnal javíttassa ki a hibát egy
szervizben.
Övfeszítők, légzsákrendszer 3 53,
3 58.
Légzsákok kikapcsolása
ON V sárga színben világít.
A gyújtás bekapcsolása után kb.
60 másodpercig világít. Az első
utasoldali légzsák be van kapcsolva.
OFF * sárga színben világít.
Az első utasoldali légzsák ki van
kapcsolva 3 63.9 Veszély
Bekapcsolt első utasoldali
légzsáknál a gyermekülésben
utazó gyermek végzetesen
megsérülhet.
Kikapcsolt első utasoldali
légzsáknál utazó felnőtt esetén fennáll a végzetes sérülés
veszélye.
Töltésrendszer
p pirosan világít.
A gyújtás bekapcsolásakor világít,
majd a motor beindítását követően
rövid időn belül kialszik.
Járó motornál világít
Álljon meg, és állítsa le a motort. A
járműakkumulátor nem töltődik. A
motor hűtése valószínűleg megszűnt.
A fékrásegítő hatása megszűnhet.
Kérjen segítséget egy szerviztől.
Meghibásodás-jelző
lámpa
Z sárgán világít vagy villog.
A gyújtás bekapcsolásakor világít,
majd a motor beindítását követően
rövid időn belül kialszik.
Járó motornál világít A kibocsátás-szabályozó rendszer
meghibásodott. A károsanyag-
kibocsátás szintje a megengedett fölé emelkedhet. Azonnal kérjen
segítséget egy szerviztől.
Ha menet közben villog a lámpa Olyan meghibásodás történt, amely a
katalizátor károsodásához vezethet.
Vegyen vissza a gázból, amíg a
villogás abbamarad. Azonnal kérjen
segítséget egy szerviztől.

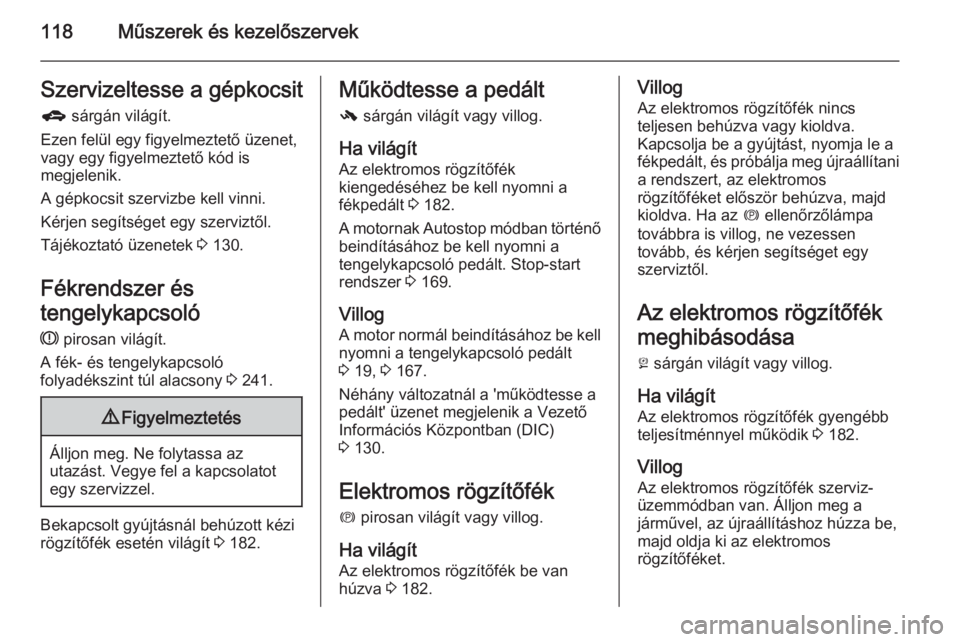

118Műszerek és kezelőszervekSzervizeltesse a gépkocsit
g sárgán világít.
Ezen felül egy figyelmeztető üzenet,
vagy egy figyelmeztető kód is
megjelenik.
A gépkocsit szervizbe kell vinni.
Kérjen segítséget egy szerviztől.
Tájékoztató üzenetek 3 130.
Fékrendszer és
tengelykapcsoló R pirosan világít.
A fék- és tengelykapcsoló
folyadékszint túl alacsony 3 241.9 Figyelmeztetés
Álljon meg. Ne folytassa az
utazást. Vegye fel a kapcsolatot
egy szervizzel.
Bekapcsolt gyújtásnál behúzott kézi
rögzítőfék esetén világít 3 182.
Működtesse a pedált
- sárgán világít vagy villog.
Ha világít
Az elektromos rögzítőfék
kiengedéséhez be kell nyomni a
fékpedált 3 182.
A motornak Autostop módban történő
beindításához be kell nyomni a
tengelykapcsoló pedált. Stop-start
rendszer 3 169.
Villog A motor normál beindításához be kell
nyomni a tengelykapcsoló pedált
3 19, 3 167.
Néhány változatnál a 'működtesse a
pedált' üzenet megjelenik a Vezető
Információs Központban (DIC)
3 130.
Elektromos rögzítőfék
m pirosan világít vagy villog.
Ha világít
Az elektromos rögzítőfék be van
húzva 3 182.Villog
Az elektromos rögzítőfék nincs
teljesen behúzva vagy kioldva.
Kapcsolja be a gyújtást, nyomja le a
fékpedált, és próbálja meg újraállítani a rendszert, az elektromos
rögzítőféket először behúzva, majd kioldva. Ha az m ellenőrzőlámpa
továbbra is villog, ne vezessen
tovább, és kérjen segítséget egy
szerviztől.
Az elektromos rögzítőfék
meghibásodása
j sárgán világít vagy villog.
Ha világít Az elektromos rögzítőfék gyengébb
teljesítménnyel működik 3 182.
Villog Az elektromos rögzítőfék szerviz-
üzemmódban van. Álljon meg a
járművel, az újraállításhoz húzza be,
majd oldja ki az elektromos
rögzítőféket.
