Ajaminen ja käyttö209Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Polttoaine
nestekaasukäytössä
Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja
seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C - 100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää DIN EN 589 mini‐
mivaatimukset.
Polttoaineen valintapainike
Kun LPG painetaan, bensiini- ja nes‐
tekaasukäytön välillä vaihdetaan heti,
kun vaaditut parametrit (jäähdytys‐
nesteen lämpötila, kaasun lämpötila
ja moottorin minimikäyntinopeus) on
saavutettu. Vaatimukset täyttyvät
yleensä noin 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen voi‐
makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.

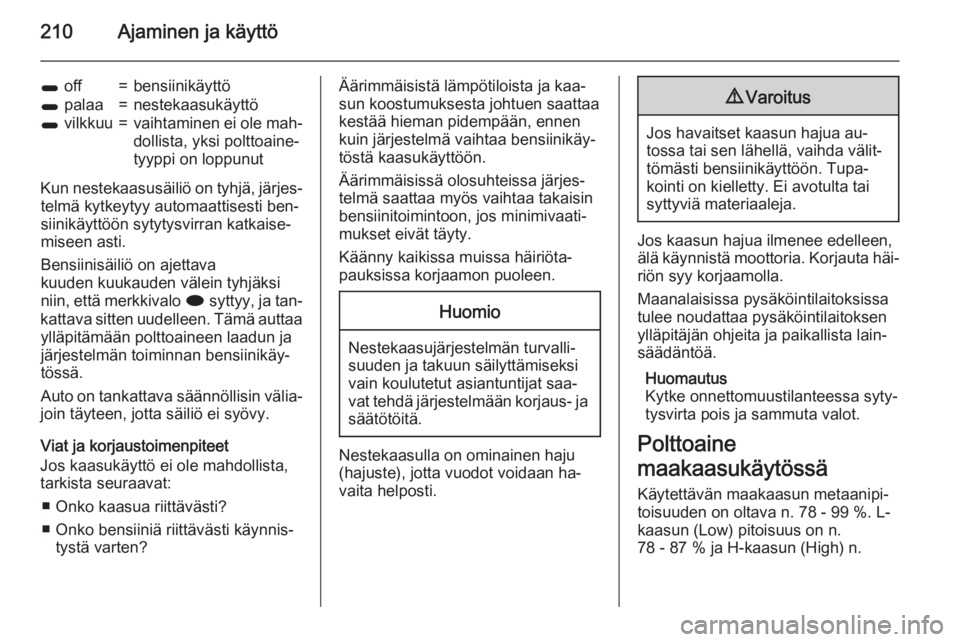

210Ajaminen ja käyttö
1 off=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunut
Kun nestekaasusäiliö on tyhjä, järjes‐ telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo i syttyy, ja tan‐
kattava sitten uudelleen. Tämä auttaa ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
■ Onko kaasua riittävästi?
■ Onko bensiiniä riittävästi käynnis‐ tystä varten?
Äärimmäisistä lämpötiloista ja kaa‐
sun koostumuksesta johtuen saattaa
kestää hieman pidempään, ennen
kuin järjestelmä vaihtaa bensiinikäy‐
töstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐
telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty.
Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat saa‐
vat tehdä järjestelmään korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan ha‐
vaita helposti.
9 Varoitus
Jos havaitset kaasun hajua au‐
tossa tai sen lähellä, vaihda välit‐ tömästi bensiinikäyttöön. Tupa‐
kointi on kielletty. Ei avotulta tai
syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta häi‐ riön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
Polttoaine
maakaasukäytössä
Käytettävän maakaasun metaanipi‐
toisuuden on oltava n. 78 - 99 %. L- kaasun (Low) pitoisuus on n.
78 - 87 % ja H-kaasun (High) n.

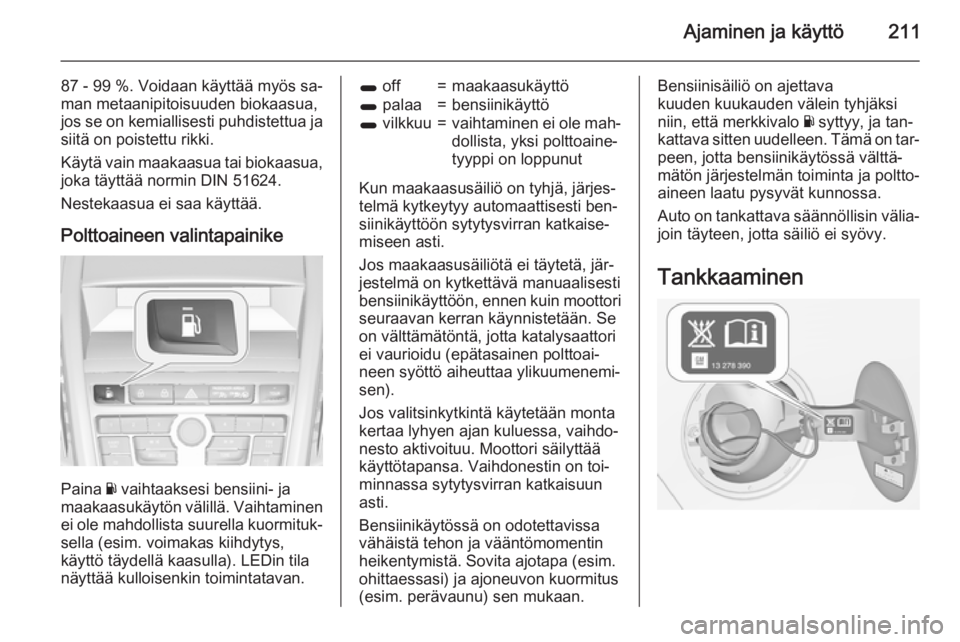

Ajaminen ja käyttö211
87 - 99 %. Voidaan käyttää myös sa‐man metaanipitoisuuden biokaasua,
jos se on kemiallisesti puhdistettua ja
siitä on poistettu rikki.
Käytä vain maakaasua tai biokaasua,
joka täyttää normin DIN 51624.
Nestekaasua ei saa käyttää.
Polttoaineen valintapainike
Paina Y vaihtaaksesi bensiini- ja
maakaasukäytön välillä. Vaihtaminen ei ole mahdollista suurella kuormituk‐
sella (esim. voimakas kiihdytys,
käyttö täydellä kaasulla). LEDin tila
näyttää kulloisenkin toimintatavan.
1 off=maakaasukäyttö1 palaa=bensiinikäyttö1 vilkkuu=vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunut
Kun maakaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Jos maakaasusäiliötä ei täytetä, jär‐
jestelmä on kytkettävä manuaalisesti
bensiinikäyttöön, ennen kuin moottori seuraavan kerran käynnistetään. Se
on välttämätöntä, jotta katalysaattori ei vaurioidu (epätasainen polttoai‐
neen syöttö aiheuttaa ylikuumenemi‐
sen).
Jos valitsinkytkintä käytetään monta
kertaa lyhyen ajan kuluessa, vaihdo‐
nesto aktivoituu. Moottori säilyttää
käyttötapansa. Vaihdonestin on toi‐
minnassa sytytysvirran katkaisuun
asti.
Bensiinikäytössä on odotettavissa vähäistä tehon ja vääntömomentinheikentymistä. Sovita ajotapa (esim.
ohittaessasi) ja ajoneuvon kuormitus
(esim. perävaunu) sen mukaan.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo Y syttyy, ja tan‐
kattava sitten uudelleen. Tämä on tar‐
peen, jotta bensiinikäytössä välttä‐
mätön järjestelmän toiminta ja poltto‐
aineen laatu pysyvät kunnossa.
Auto on tankattava säännöllisin välia‐
join täyteen, jotta säiliö ei syövy.
Tankkaaminen

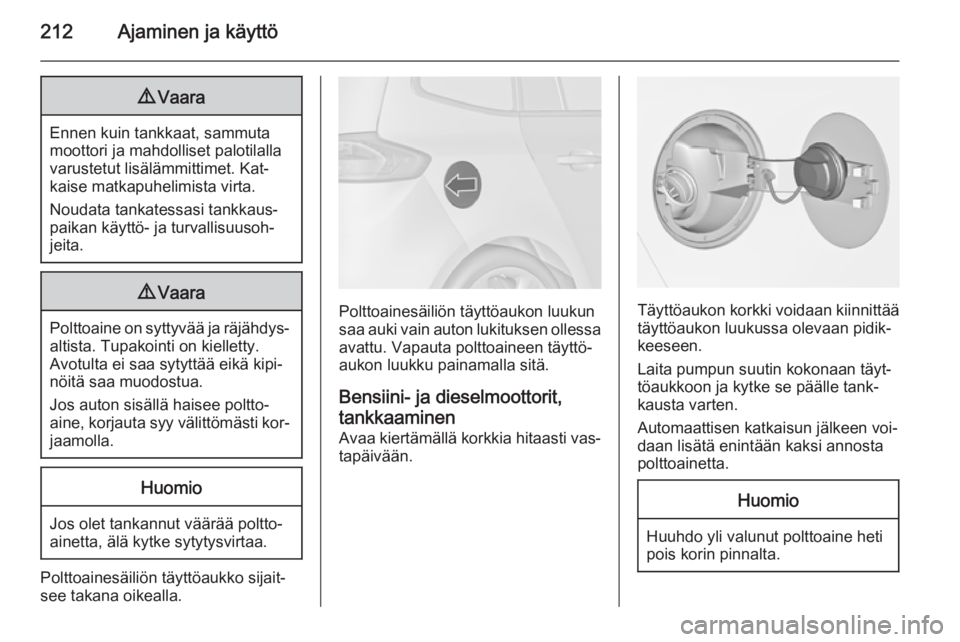

212Ajaminen ja käyttö9Vaara
Ennen kuin tankkaat, sammuta
moottori ja mahdolliset palotilalla
varustetut lisälämmittimet. Kat‐
kaise matkapuhelimista virta.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
9 Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi kor‐
jaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
Bensiini- ja dieselmoottorit, tankkaaminen Avaa kiertämällä korkkia hitaasti vas‐tapäivään.Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐ töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen voi‐
daan lisätä enintään kaksi annosta
polttoainetta.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.

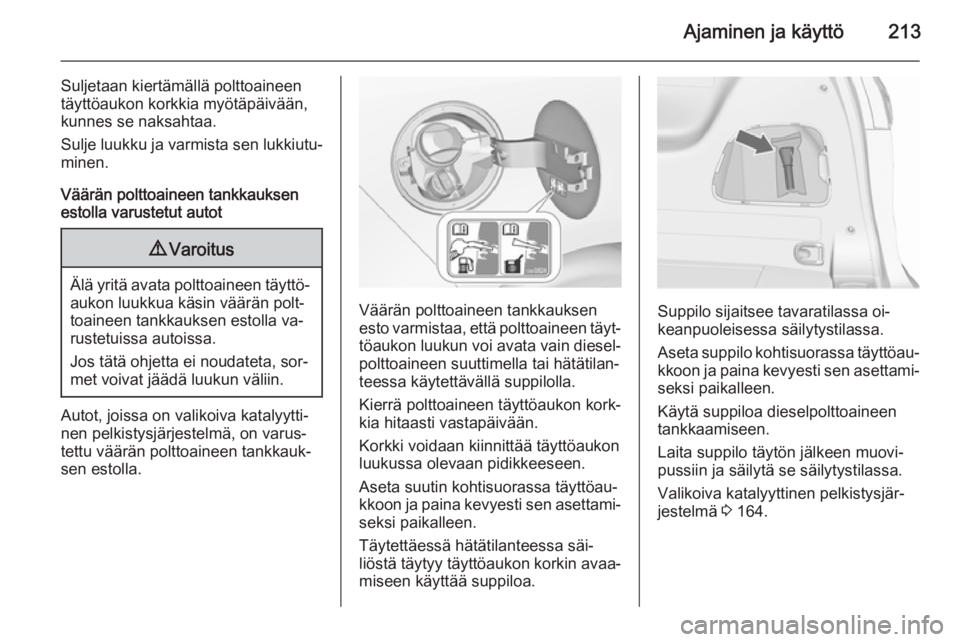

Ajaminen ja käyttö213
Suljetaan kiertämällä polttoaineen
täyttöaukon korkkia myötäpäivään,
kunnes se naksahtaa.
Sulje luukku ja varmista sen lukkiutu‐
minen.
Väärän polttoaineen tankkauksen
estolla varustetut autot9 Varoitus
Älä yritä avata polttoaineen täyttö‐
aukon luukkua käsin väärän polt‐
toaineen tankkauksen estolla va‐
rustetuissa autoissa.
Jos tätä ohjetta ei noudateta, sor‐
met voivat jäädä luukun väliin.
Autot, joissa on valikoiva katalyytti‐
nen pelkistysjärjestelmä, on varus‐
tettu väärän polttoaineen tankkauk‐
sen estolla.
Väärän polttoaineen tankkauksen
esto varmistaa, että polttoaineen täyt‐ töaukon luukun voi avata vain diesel‐
polttoaineen suuttimella tai hätätilan‐ teessa käytettävällä suppilolla.
Kierrä polttoaineen täyttöaukon kork‐
kia hitaasti vastapäivään.
Korkki voidaan kiinnittää täyttöaukon
luukussa olevaan pidikkeeseen.
Aseta suutin kohtisuorassa täyttöau‐
kkoon ja paina kevyesti sen asettami‐ seksi paikalleen.
Täytettäessä hätätilanteessa säi‐
liöstä täytyy täyttöaukon korkin avaa‐
miseen käyttää suppiloa.Suppilo sijaitsee tavaratilassa oi‐
keanpuoleisessa säilytystilassa.
Aseta suppilo kohtisuorassa täyttöau‐ kkoon ja paina kevyesti sen asettami‐seksi paikalleen.
Käytä suppiloa dieselpolttoaineen
tankkaamiseen.
Laita suppilo täytön jälkeen muovi‐ pussiin ja säilytä se säilytystilassa.
Valikoiva katalyyttinen pelkistysjär‐
jestelmä 3 164.

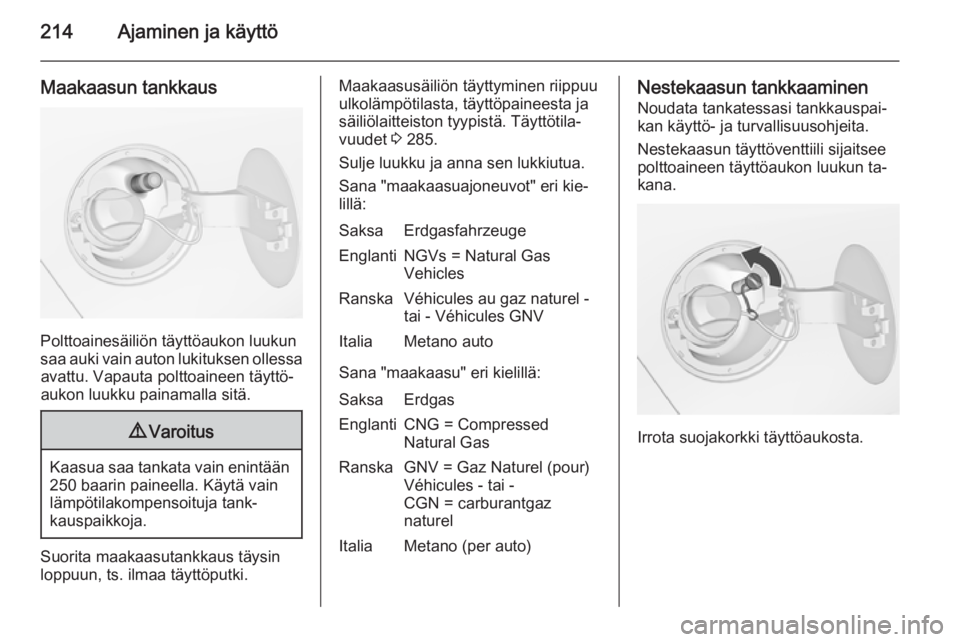

214Ajaminen ja käyttö
Maakaasun tankkaus
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
9 Varoitus
Kaasua saa tankata vain enintään
250 baarin paineella. Käytä vain
lämpötilakompensoituja tank‐
kauspaikkoja.
Suorita maakaasutankkaus täysin
loppuun, ts. ilmaa täyttöputki.
Maakaasusäiliön täyttyminen riippuu
ulkolämpötilasta, täyttöpaineesta ja
säiliölaitteiston tyypistä. Täyttötila‐
vuudet 3 285.
Sulje luukku ja anna sen lukkiutua.
Sana "maakaasuajoneuvot" eri kie‐
lillä:SaksaErdgasfahrzeugeEnglantiNGVs = Natural Gas
VehiclesRanskaVéhicules au gaz naturel -
tai - Véhicules GNVItaliaMetano auto
Sana "maakaasu" eri kielillä:
SaksaErdgasEnglantiCNG = Compressed
Natural GasRanskaGNV = Gaz Naturel (pour)
Véhicules - tai -
CGN = carburantgaz
naturelItaliaMetano (per auto)Nestekaasun tankkaaminen
Noudata tankatessasi tankkauspai‐
kan käyttö- ja turvallisuusohjeita.
Nestekaasun täyttöventtiili sijaitsee
polttoaineen täyttöaukon luukun ta‐
kana.
Irrota suojakorkki täyttöaukosta.

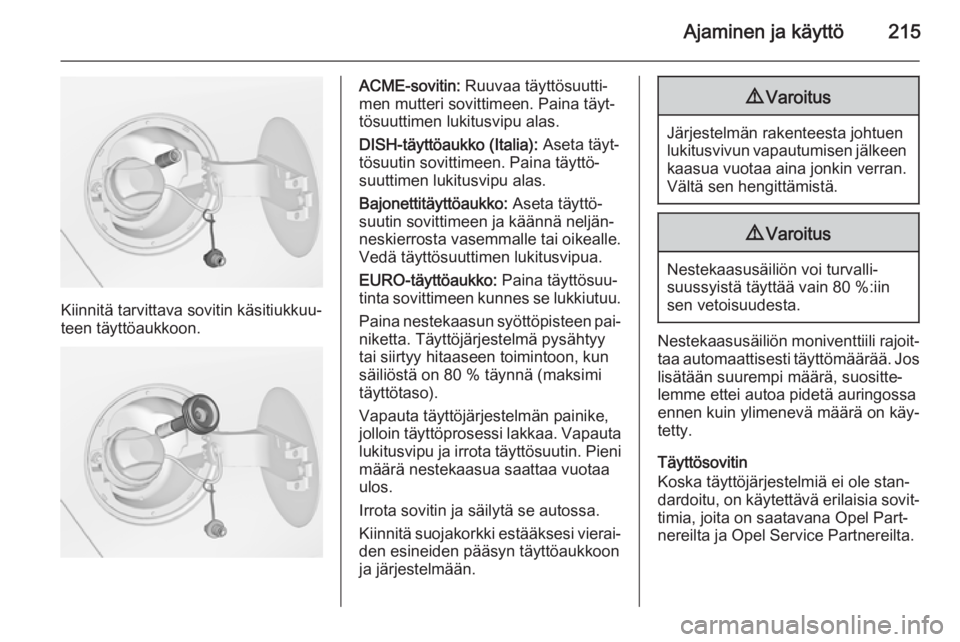

Ajaminen ja käyttö215
Kiinnitä tarvittava sovitin käsitiukkuu‐
teen täyttöaukkoon.
ACME-sovitin: Ruuvaa täyttösuutti‐
men mutteri sovittimeen. Paina täyt‐
tösuuttimen lukitusvipu alas.
DISH-täyttöaukko (Italia): Aseta täyt‐
tösuutin sovittimeen. Paina täyttö‐ suuttimen lukitusvipu alas.
Bajonettitäyttöaukko: Aseta täyttö‐
suutin sovittimeen ja käännä neljän‐
neskierrosta vasemmalle tai oikealle.
Vedä täyttösuuttimen lukitusvipua.
EURO-täyttöaukko: Paina täyttösuu‐
tinta sovittimeen kunnes se lukkiutuu.
Paina nestekaasun syöttöpisteen pai‐
niketta. Täyttöjärjestelmä pysähtyy
tai siirtyy hitaaseen toimintoon, kun
säiliöstä on 80 % täynnä (maksimi
täyttötaso).
Vapauta täyttöjärjestelmän painike,
jolloin täyttöprosessi lakkaa. Vapauta
lukitusvipu ja irrota täyttösuutin. Pieni määrä nestekaasua saattaa vuotaa
ulos.
Irrota sovitin ja säilytä se autossa.
Kiinnitä suojakorkki estääksesi vierai‐
den esineiden pääsyn täyttöaukkoon
ja järjestelmään.9 Varoitus
Järjestelmän rakenteesta johtuen
lukitusvivun vapautumisen jälkeen kaasua vuotaa aina jonkin verran.
Vältä sen hengittämistä.
9 Varoitus
Nestekaasusäiliön voi turvalli‐
suussyistä täyttää vain 80 %:iin
sen vetoisuudesta.
Nestekaasusäiliön moniventtiili rajoit‐
taa automaattisesti täyttömäärää. Jos lisätään suurempi määrä, suositte‐
lemme ettei autoa pidetä auringossa
ennen kuin ylimenevä määrä on käy‐
tetty.
Täyttösovitin
Koska täyttöjärjestelmiä ei ole stan‐
dardoitu, on käytettävä erilaisia sovit‐ timia, joita on saatavana Opel Part‐
nereilta ja Opel Service Partnereilta.

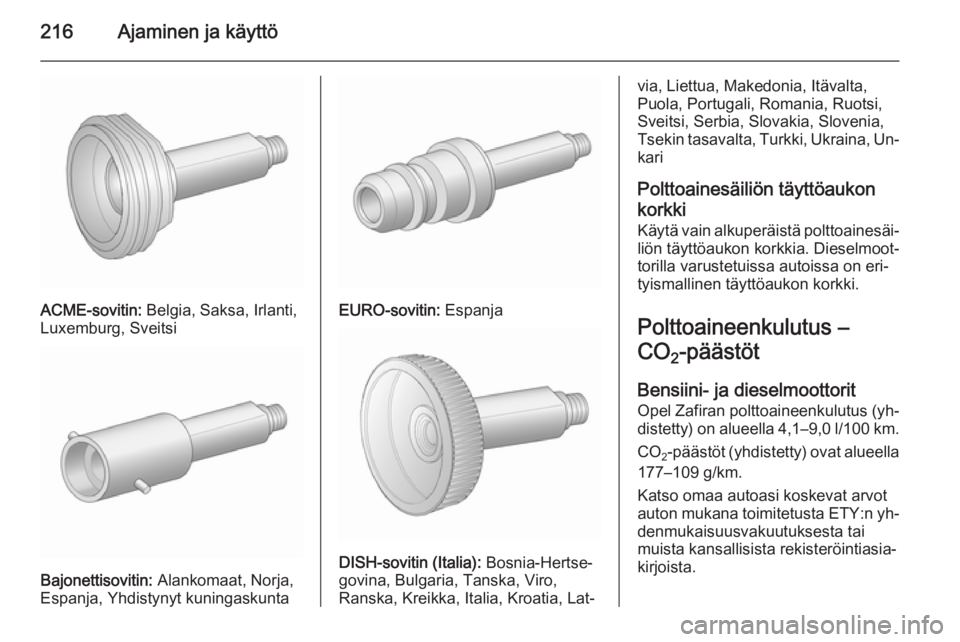

216Ajaminen ja käyttö
ACME-sovitin: Belgia, Saksa, Irlanti,
Luxemburg, Sveitsi
Bajonettisovitin: Alankomaat, Norja,
Espanja, Yhdistynyt kuningaskunta
EURO-sovitin: Espanja
DISH-sovitin (Italia): Bosnia-Hertse‐
govina, Bulgaria, Tanska, Viro,
Ranska, Kreikka, Italia, Kroatia, Lat‐
via, Liettua, Makedonia, Itävalta,
Puola, Portugali, Romania, Ruotsi,
Sveitsi, Serbia, Slovakia, Slovenia,
Tsekin tasavalta, Turkki, Ukraina, Un‐ kari
Polttoainesäiliön täyttöaukon
korkki Käytä vain alkuperäistä polttoainesäi‐
liön täyttöaukon korkkia. Dieselmoot‐
torilla varustetuissa autoissa on eri‐ tyismallinen täyttöaukon korkki.
Polttoaineenkulutus –
CO 2-päästöt
Bensiini- ja dieselmoottorit
Opel Zafiran polttoaineenkulutus (yh‐
distetty) on alueella 4,1–9,0 l/100 km .
CO 2-päästöt
(yhdistetty) ovat alueella
177–109 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐ denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.

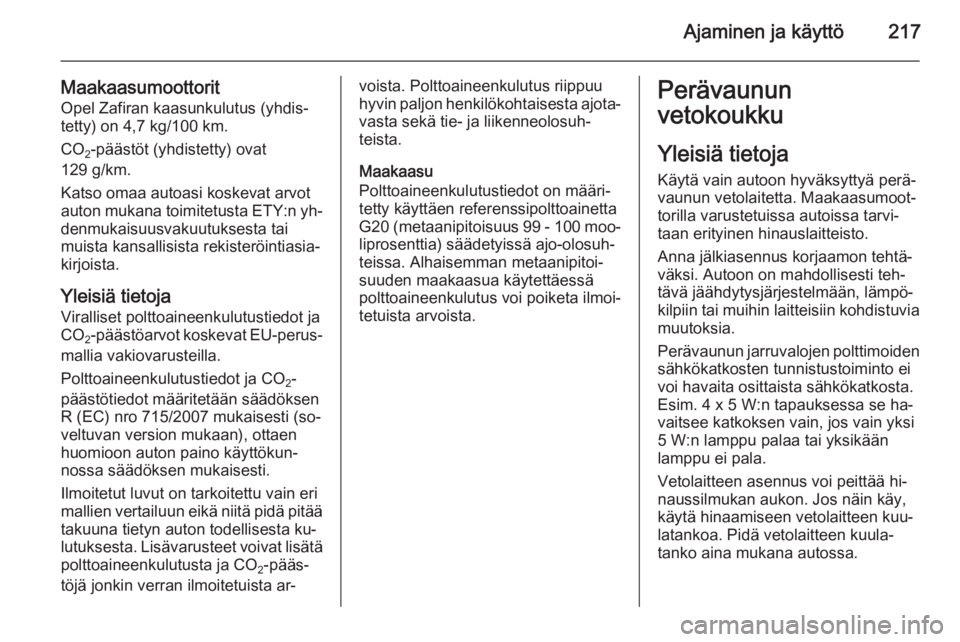

Ajaminen ja käyttö217
MaakaasumoottoritOpel Zafiran kaasunkulutus (yhdis‐
tetty) on 4,7 kg/100 km.
CO 2-päästöt (yhdistetty) ovat
129 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐
denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.
Yleisiä tietoja
Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti (so‐
veltuvan version mukaan), ottaen
huomioon auton paino käyttökun‐
nossa säädöksen mukaisesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta ku‐
lutuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuista ar‐voista. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐ teista.
Maakaasu
Polttoaineenkulutustiedot on määri‐
tetty käyttäen referenssipolttoainetta G20 (metaanipitoisuus 99 - 100 moo‐
liprosenttia) säädetyissä ajo-olosuh‐
teissa. Alhaisemman metaanipitoi‐
suuden maakaasua käytettäessä
polttoaineenkulutus voi poiketa ilmoi‐
tetuista arvoista.Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐
vaunun vetolaitetta. Maakaasumoot‐
torilla varustetuissa autoissa tarvi‐
taan erityinen hinauslaitteisto.
Anna jälkiasennus korjaamon tehtä‐
väksi. Autoon on mahdollisesti teh‐ tävä jäähdytysjärjestelmään, lämpö‐
kilpiin tai muihin laitteisiin kohdistuvia
muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta.
Esim. 4 x 5 W:n tapauksessa se ha‐
vaitsee katkoksen vain, jos vain yksi
5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää hi‐ naussilmukan aukon. Jos näin käy,
käytä hinaamiseen vetolaitteen kuu‐
latankoa. Pidä vetolaitteen kuula‐ tanko aina mukana autossa.

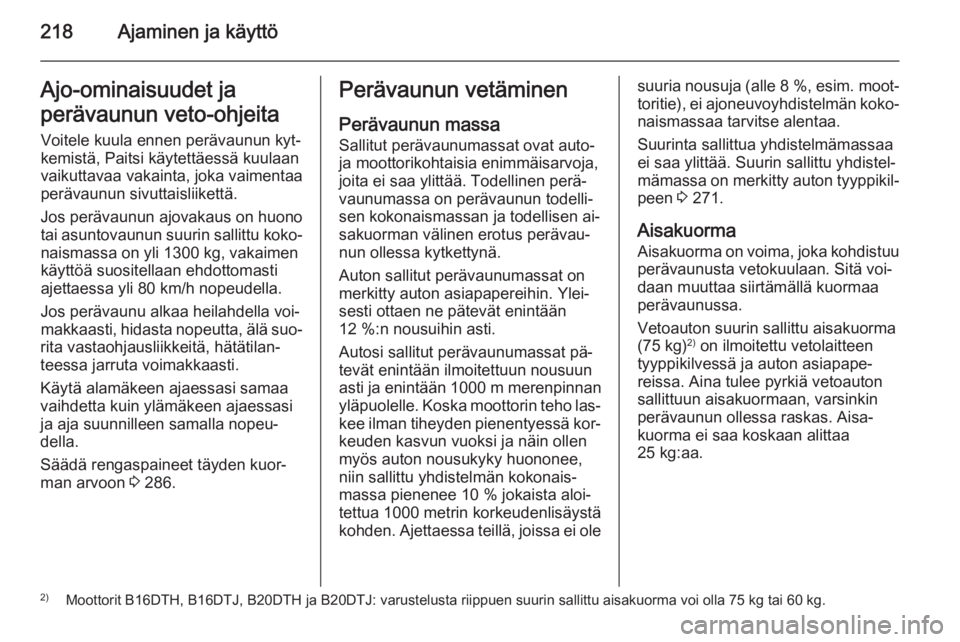

218Ajaminen ja käyttöAjo-ominaisuudet ja
perävaunun veto-ohjeita Voitele kuula ennen perävaunun kyt‐
kemistä, Paitsi käytettäessä kuulaan
vaikuttavaa vakainta, joka vaimentaa
perävaunun sivuttaisliikettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1300 kg, vakaimen
käyttöä suositellaan ehdottomasti ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella voi‐
makkaasti, hidasta nopeutta, älä suo‐
rita vastaohjausliikkeitä, hätätilan‐
teessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 286.Perävaunun vetäminen
Perävaunun massa
Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen ai‐
sakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat pä‐
tevät enintään ilmoitettuun nousuun
asti ja enintään 1000 m merenpinnan
yläpuolelle. Koska moottorin teho las‐
kee ilman tiheyden pienentyessä kor‐ keuden kasvun vuoksi ja näin ollen
myös auton nousukyky huononee,
niin sallittu yhdistelmän kokonais‐
massa pienenee 10 % jokaista aloi‐ tettua 1000 metrin korkeudenlisäystä
kohden. Ajettaessa teillä, joissa ei olesuuria nousuja (alle 8 %, esim. moot‐
toritie), ei ajoneuvoyhdistelmän koko‐
naismassaa tarvitse alentaa.
Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐ peen 3 271.
Aisakuorma Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä voi‐
daan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) 2)
on ilmoitettu vetolaitteen
tyyppikilvessä ja auton asiapape‐ reissa. Aina tulee pyrkiä vetoauton
sallittuun aisakuormaan, varsinkin
perävaunun ollessa raskas. Aisa‐
kuorma ei saa koskaan alittaa
25 kg:aa.2) Moottorit B16DTH, B16DTJ, B20DTH ja B20DTJ: varustelusta riippuen suurin sallittu aisakuorma voi olla 75 kg tai 60 kg.
