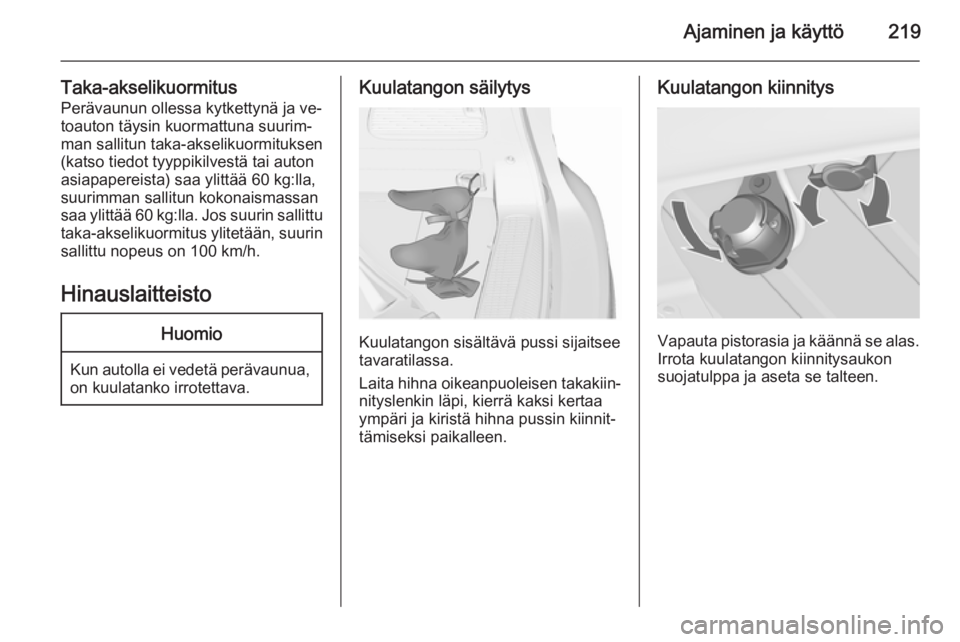

Ajaminen ja käyttö219
Taka-akselikuormitusPerävaunun ollessa kytkettynä ja ve‐
toauton täysin kuormattuna suurim‐
man sallitun taka-akselikuormituksen (katso tiedot tyyppikilvestä tai auton
asiapapereista) saa ylittää 60 kg:lla,
suurimman sallitun kokonaismassan
saa ylittää 60 kg:lla. Jos suurin sallittu taka-akselikuormitus ylitetään, suurin
sallittu nopeus on 100 km/h.
HinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua, on kuulatanko irrotettava.
Kuulatangon säilytys
Kuulatangon sisältävä pussi sijaitsee
tavaratilassa.
Laita hihna oikeanpuoleisen takakiin‐
nityslenkin läpi, kierrä kaksi kertaa
ympäri ja kiristä hihna pussin kiinnit‐
tämiseksi paikalleen.
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.

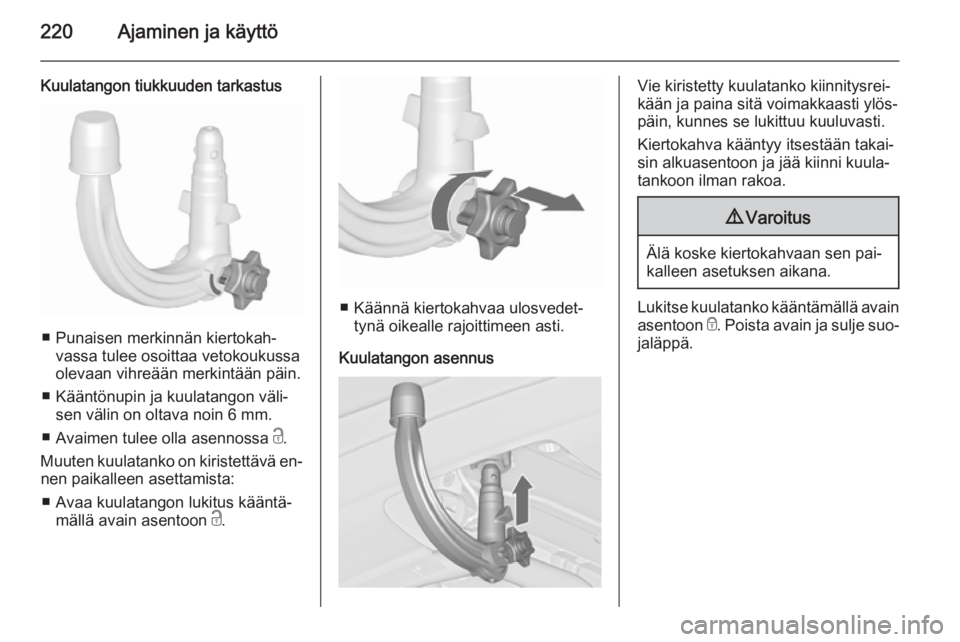

220Ajaminen ja käyttö
Kuulatangon tiukkuuden tarkastus
■ Punaisen merkinnän kiertokah‐vassa tulee osoittaa vetokoukussa
olevaan vihreään merkintään päin.
■ Kääntönupin ja kuulatangon väli‐ sen välin on oltava noin 6 mm.
■ Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä en‐ nen paikalleen asettamista:
■ Avaa kuulatangon lukitus kääntä‐ mällä avain asentoon c.
■ Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus
Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐ sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen pai‐
kalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje suo‐
jaläppä.

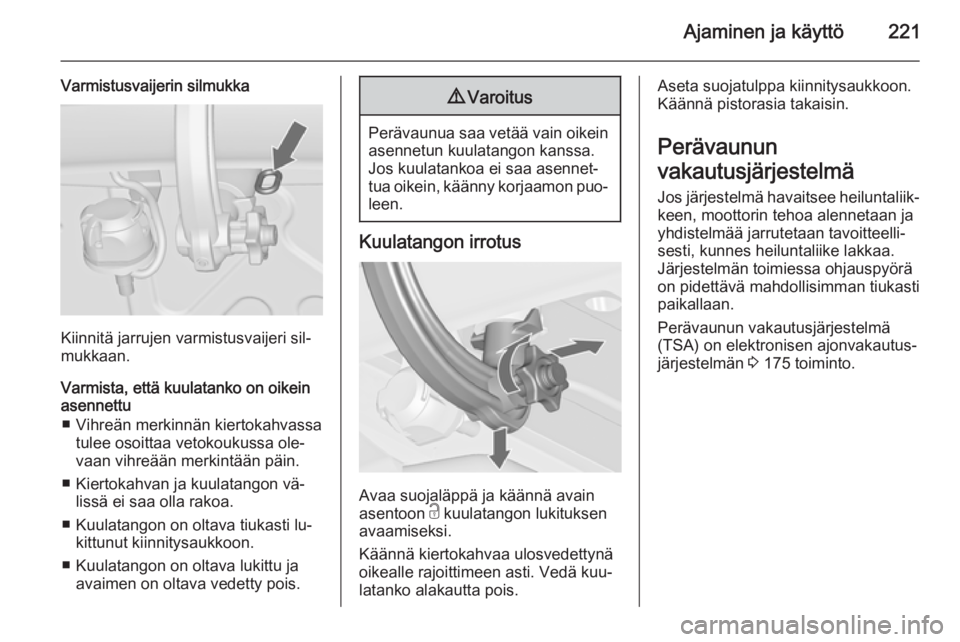

Ajaminen ja käyttö221
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri sil‐
mukkaan.
Varmista, että kuulatanko on oikein
asennettu
■ Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa ole‐
vaan vihreään merkintään päin.
■ Kiertokahvan ja kuulatangon vä‐ lissä ei saa olla rakoa.
■ Kuulatangon on oltava tiukasti lu‐ kittunut kiinnitysaukkoon.
■ Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.
9 Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon puo‐
leen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuu‐
latanko alakautta pois.
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Perävaunun
vakautusjärjestelmä Jos järjestelmä havaitsee heiluntaliik‐keen, moottorin tehoa alennetaan ja
yhdistelmää jarrutetaan tavoitteelli‐
sesti, kunnes heiluntaliike lakkaa.
Järjestelmän toimiessa ohjauspyörä
on pidettävä mahdollisimman tiukasti
paikallaan.
Perävaunun vakautusjärjestelmä
(TSA) on elektronisen ajonvakautus‐
järjestelmän 3 175 toiminto.

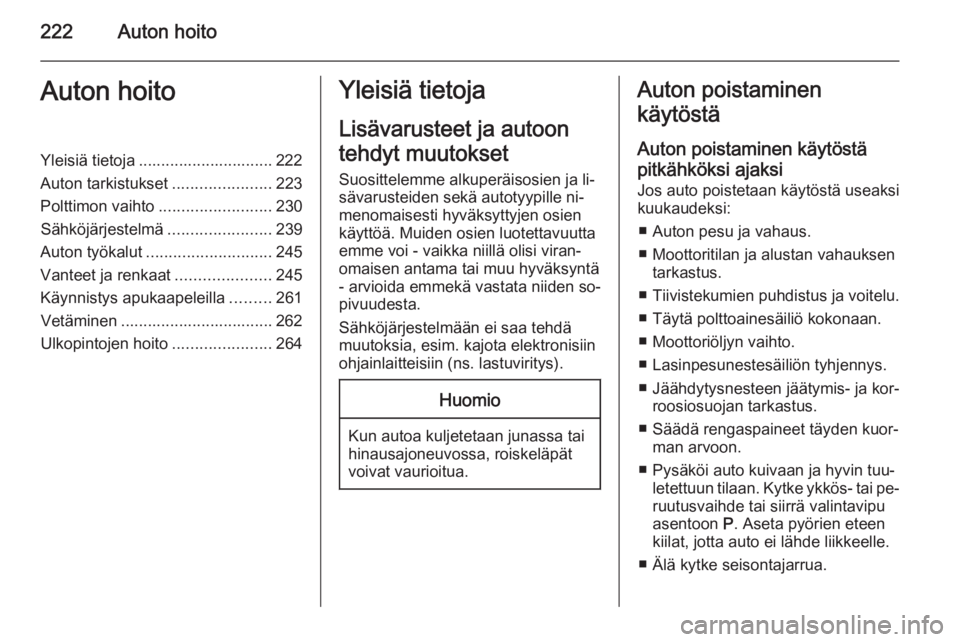

222Auton hoitoAuton hoitoYleisiä tietoja .............................. 222
Auton tarkistukset ......................223
Polttimon vaihto .........................230
Sähköjärjestelmä .......................239
Auton työkalut ............................ 245
Vanteet ja renkaat .....................245
Käynnistys apukaapeleilla .........261
Vetäminen .................................. 262
Ulkopintojen hoito ......................264Yleisiä tietoja
Lisävarusteet ja autoon
tehdyt muutokset Suosittelemme alkuperäisosien ja li‐
sävarusteiden sekä autotyypille ni‐
menomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden so‐
pivuudesta.
Sähköjärjestelmään ei saa tehdä
muutoksia, esim. kajota elektronisiin
ohjainlaitteisiin (ns. lastuviritys).Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen
käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
■ Auton pesu ja vahaus.
■ Moottoritilan ja alustan vahauksen tarkastus.
■ Tiivistekumien puhdistus ja voitelu.
■ Täytä polttoainesäiliö kokonaan.
■ Moottoriöljyn vaihto.
■ Lasinpesunestesäiliön tyhjennys.
■ Jäähdytysnesteen jäätymis- ja kor‐ roosiosuojan tarkastus.
■ Säädä rengaspaineet täyden kuor‐ man arvoon.
■ Pysäköi auto kuivaan ja hyvin tuu‐ letettuun tilaan. Kytke ykkös- tai pe‐ruutusvaihde tai siirrä valintavipu
asentoon P. Aseta pyörien eteen
kiilat, jotta auto ei lähde liikkeelle.
■ Älä kytke seisontajarrua.

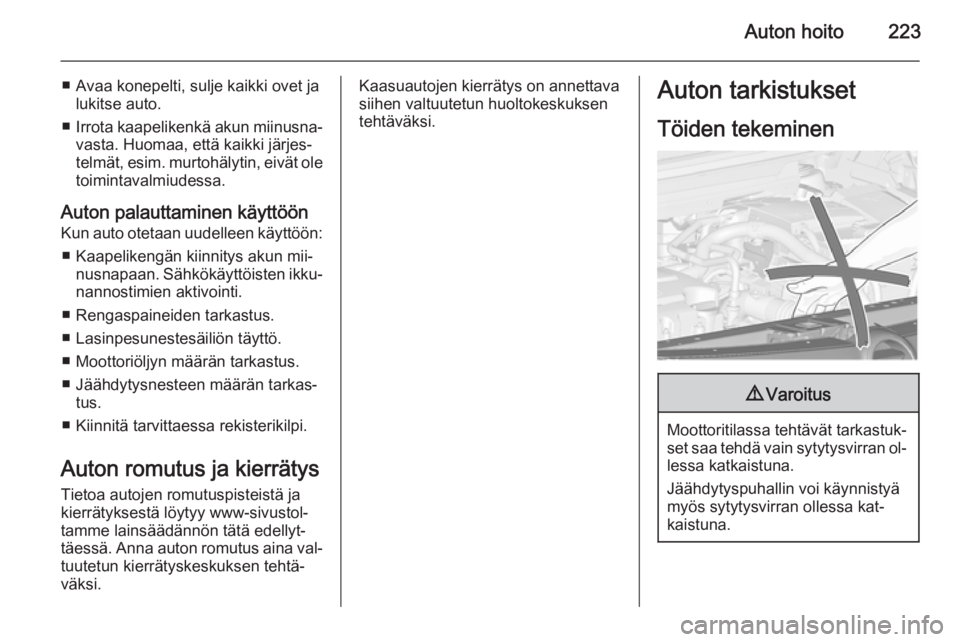

Auton hoito223
■ Avaa konepelti, sulje kaikki ovet jalukitse auto.
■ Irrota kaapelikenkä akun miinusna‐
vasta. Huomaa, että kaikki järjes‐
telmät, esim. murtohälytin, eivät ole
toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön:
■ Kaapelikengän kiinnitys akun mii‐ nusnapaan. Sähkökäyttöisten ikku‐
nannostimien aktivointi.
■ Rengaspaineiden tarkastus.
■ Lasinpesunestesäiliön täyttö.
■ Moottoriöljyn määrän tarkastus.
■ Jäähdytysnesteen määrän tarkas‐ tus.
■ Kiinnitä tarvittaessa rekisterikilpi.
Auton romutus ja kierrätys Tietoa autojen romutuspisteistä ja
kierrätyksestä löytyy www-sivustol‐ tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina val‐
tuutetun kierrätyskeskuksen tehtä‐
väksi.Kaasuautojen kierrätys on annettava
siihen valtuutetun huoltokeskuksen
tehtäväksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ol‐ lessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa kat‐
kaistuna.

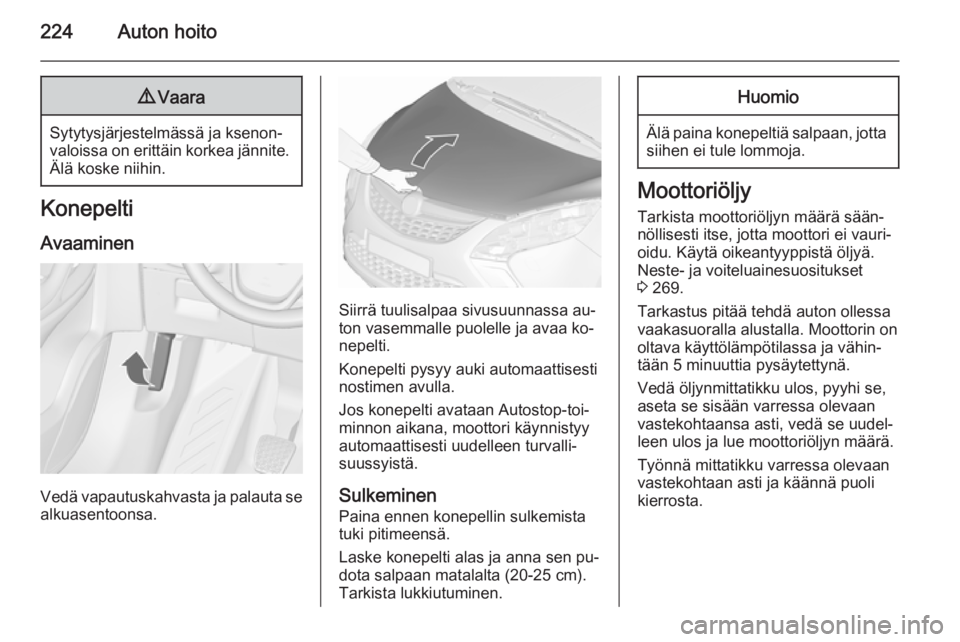

224Auton hoito9Vaara
Sytytysjärjestelmässä ja ksenon‐
valoissa on erittäin korkea jännite. Älä koske niihin.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.
Siirrä tuulisalpaa sivusuunnassa au‐
ton vasemmalle puolelle ja avaa ko‐
nepelti.
Konepelti pysyy auki automaattisesti
nostimen avulla.
Jos konepelti avataan Autostop-toi‐
minnon aikana, moottori käynnistyy
automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen
Paina ennen konepellin sulkemista
tuki pitimeensä.
Laske konepelti alas ja anna sen pu‐
dota salpaan matalalta (20-25 cm).
Tarkista lukkiutuminen.
Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu. Käytä oikeantyyppistä öljyä.
Neste- ja voiteluainesuositukset
3 269.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on oltava käyttölämpötilassa ja vähin‐
tään 5 minuuttia pysäytettynä.
Vedä öljynmittatikku ulos, pyyhi se,
aseta se sisään varressa olevaan
vastekohtaansa asti, vedä se uudel‐
leen ulos ja lue moottoriöljyn määrä.
Työnnä mittatikku varressa olevaan
vastekohtaan asti ja käännä puoli
kierrosta.

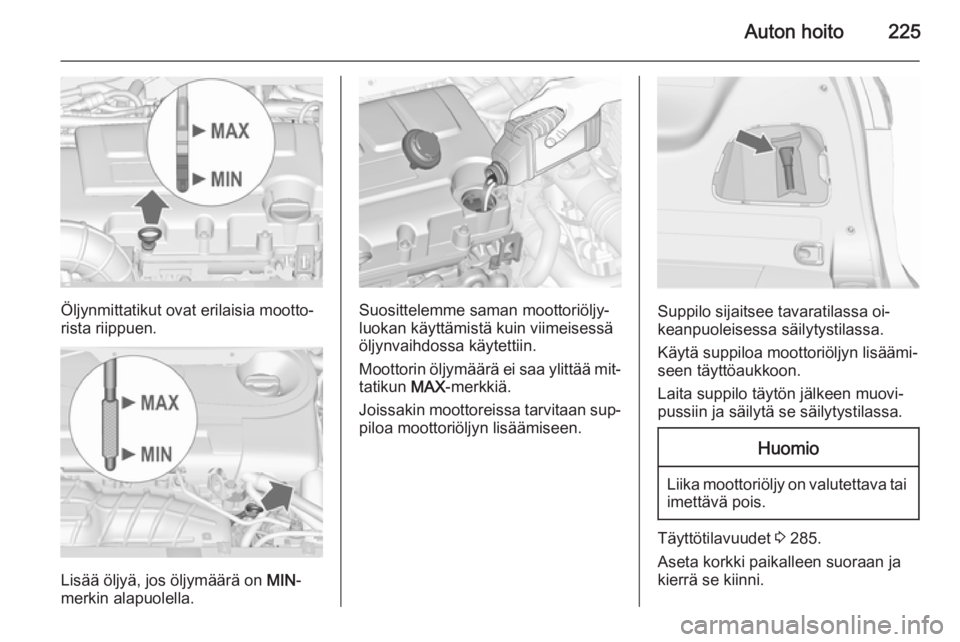

Auton hoito225
Öljynmittatikut ovat erilaisia mootto‐
rista riippuen.
Lisää öljyä, jos öljymäärä on MIN-
merkin alapuolella.
Suosittelemme saman moottoriöljy‐
luokan käyttämistä kuin viimeisessä öljynvaihdossa käytettiin.
Moottorin öljymäärä ei saa ylittää mit‐ tatikun MAX-merkkiä.
Joissakin moottoreissa tarvitaan sup‐
piloa moottoriöljyn lisäämiseen.Suppilo sijaitsee tavaratilassa oi‐
keanpuoleisessa säilytystilassa.
Käytä suppiloa moottoriöljyn lisäämi‐
seen täyttöaukkoon.
Laita suppilo täytön jälkeen muovi‐
pussiin ja säilytä se säilytystilassa.
Huomio
Liika moottoriöljy on valutettava tai imettävä pois.
Täyttötilavuudet 3 285.
Aseta korkki paikalleen suoraan ja kierrä se kiinni.

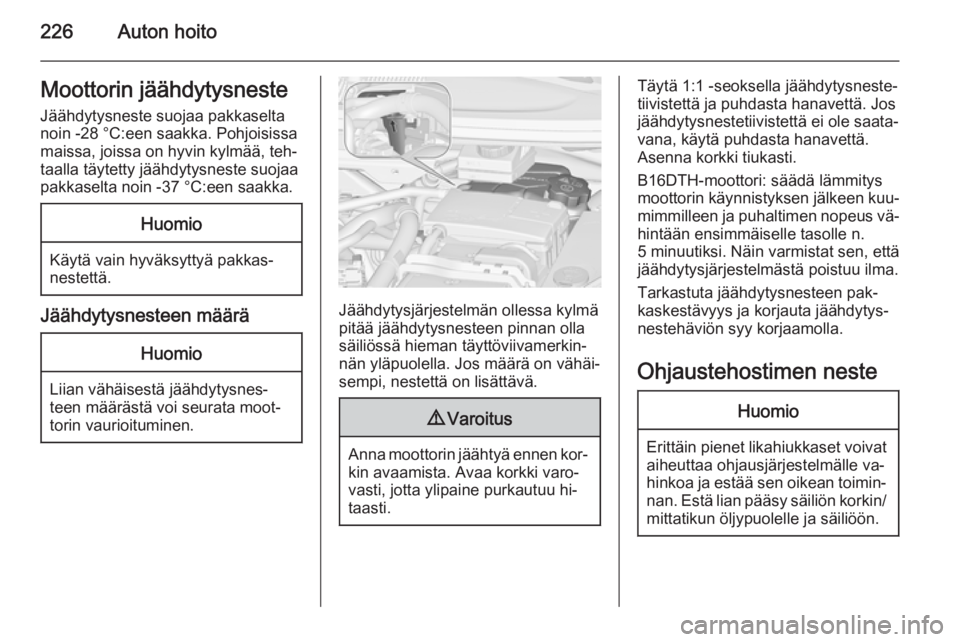

226Auton hoitoMoottorin jäähdytysneste
Jäähdytysneste suojaa pakkaselta noin -28 °C:een saakka. Pohjoisissa
maissa, joissa on hyvin kylmää, teh‐
taalla täytetty jäähdytysneste suojaa
pakkaselta noin -37 °C:een saakka.Huomio
Käytä vain hyväksyttyä pakkas‐
nestettä.
Jäähdytysnesteen määrä
Huomio
Liian vähäisestä jäähdytysnes‐
teen määrästä voi seurata moot‐
torin vaurioituminen.
Jäähdytysjärjestelmän ollessa kylmä
pitää jäähdytysnesteen pinnan olla
säiliössä hieman täyttöviivamerkin‐
nän yläpuolella. Jos määrä on vähäi‐
sempi, nestettä on lisättävä.
9 Varoitus
Anna moottorin jäähtyä ennen kor‐
kin avaamista. Avaa korkki varo‐
vasti, jotta ylipaine purkautuu hi‐
taasti.
Täytä 1:1 -seoksella jäähdytysneste‐
tiivistettä ja puhdasta hanavettä. Jos
jäähdytysnestetiivistettä ei ole saata‐
vana, käytä puhdasta hanavettä.
Asenna korkki tiukasti.
B16DTH-moottori: säädä lämmitys
moottorin käynnistyksen jälkeen kuu‐
mimmilleen ja puhaltimen nopeus vä‐ hintään ensimmäiselle tasolle n.
5 minuutiksi. Näin varmistat sen, että
jäähdytysjärjestelmästä poistuu ilma.
Tarkastuta jäähdytysnesteen pak‐
kaskestävyys ja korjauta jäähdytys‐
nestehäviön syy korjaamolla.
Ohjaustehostimen nesteHuomio
Erittäin pienet likahiukkaset voivat aiheuttaa ohjausjärjestelmälle va‐
hinkoa ja estää sen oikean toimin‐
nan. Estä lian pääsy säiliön korkin/ mittatikun öljypuolelle ja säiliöön.

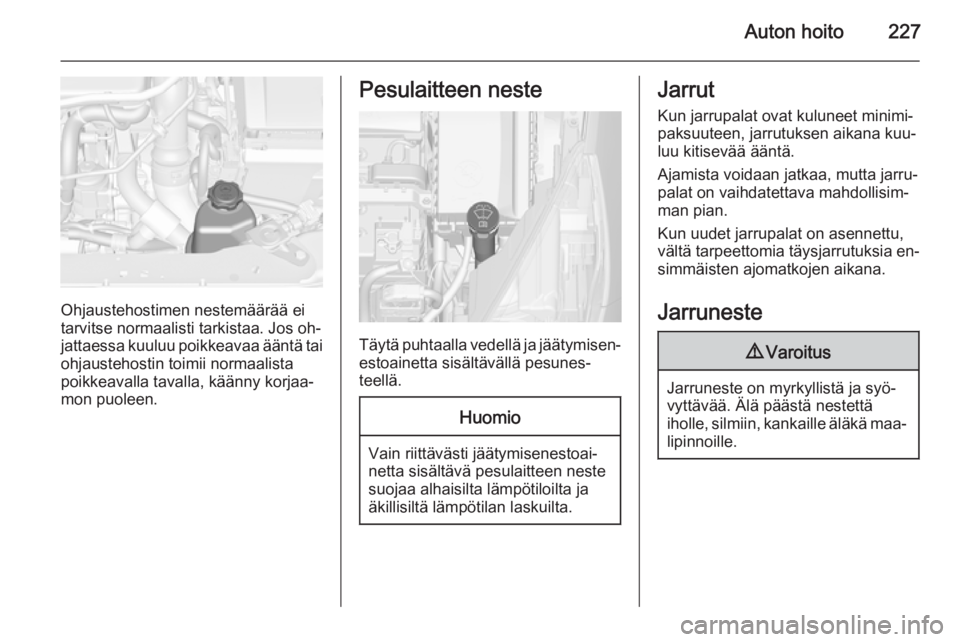

Auton hoito227
Ohjaustehostimen nestemäärää ei
tarvitse normaalisti tarkistaa. Jos oh‐
jattaessa kuuluu poikkeavaa ääntä tai
ohjaustehostin toimii normaalista
poikkeavalla tavalla, käänny korjaa‐
mon puoleen.
Pesulaitteen neste
Täytä puhtaalla vedellä ja jäätymisen‐ estoainetta sisältävällä pesunes‐
teellä.
Huomio
Vain riittävästi jäätymisenestoai‐
netta sisältävä pesulaitteen neste
suojaa alhaisilta lämpötiloilta ja
äkillisiltä lämpötilan laskuilta.
Jarrut
Kun jarrupalat ovat kuluneet minimi‐
paksuuteen, jarrutuksen aikana kuu‐
luu kitisevää ääntä.
Ajamista voidaan jatkaa, mutta jarru‐
palat on vaihdatettava mahdollisim‐
man pian.
Kun uudet jarrupalat on asennettu, vältä tarpeettomia täysjarrutuksia en‐ simmäisten ajomatkojen aikana.
Jarruneste9 Varoitus
Jarruneste on myrkyllistä ja syö‐
vyttävää. Älä päästä nestettä
iholle, silmiin, kankaille äläkä maa‐ lipinnoille.

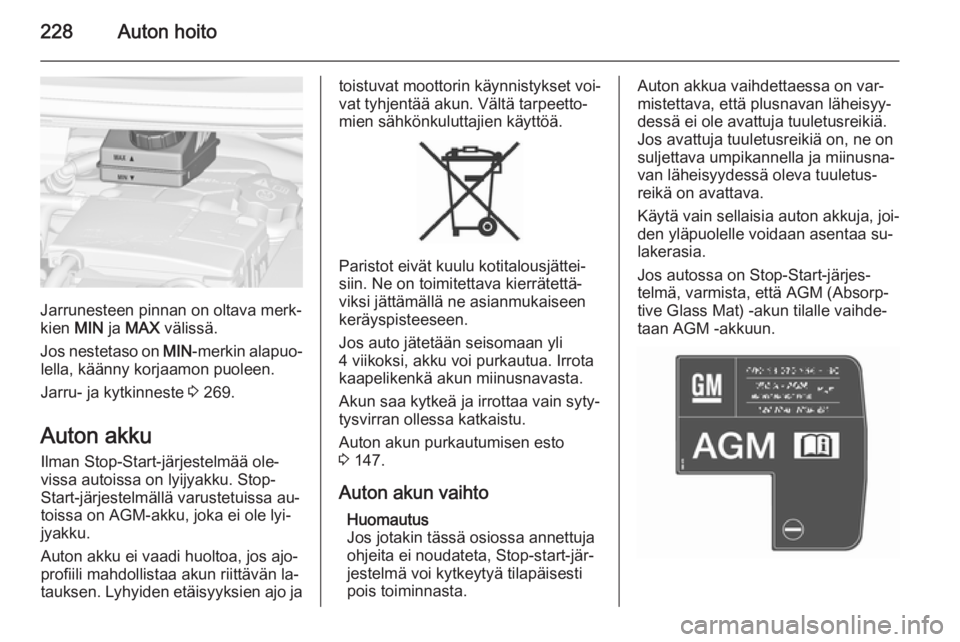

228Auton hoito
Jarrunesteen pinnan on oltava merk‐
kien MIN ja MAX välissä.
Jos nestetaso on MIN-merkin alapuo‐
lella, käänny korjaamon puoleen.
Jarru- ja kytkinneste 3 269.
Auton akku Ilman Stop-Start-järjestelmää ole‐
vissa autoissa on lyijyakku. Stop- Start-järjestelmällä varustetuissa au‐
toissa on AGM-akku, joka ei ole lyi‐
jyakku.
Auton akku ei vaadi huoltoa, jos ajo‐
profiili mahdollistaa akun riittävän la‐
tauksen. Lyhyiden etäisyyksien ajo ja
toistuvat moottorin käynnistykset voi‐
vat tyhjentää akun. Vältä tarpeetto‐
mien sähkönkuluttajien käyttöä.
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen
keräyspisteeseen.
Jos auto jätetään seisomaan yli
4 viikoksi, akku voi purkautua. Irrota
kaapelikenkä akun miinusnavasta.
Akun saa kytkeä ja irrottaa vain syty‐
tysvirran ollessa katkaistu.
Auton akun purkautumisen esto
3 147.
Auton akun vaihto Huomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-start-jär‐
jestelmä voi kytkeytyä tilapäisesti
pois toiminnasta.
Auton akkua vaihdettaessa on var‐
mistettava, että plusnavan läheisyy‐
dessä ei ole avattuja tuuletusreikiä.
Jos avattuja tuuletusreikiä on, ne on
suljettava umpikannella ja miinusna‐
van läheisyydessä oleva tuuletus‐
reikä on avattava.
Käytä vain sellaisia auton akkuja, joi‐
den yläpuolelle voidaan asentaa su‐
lakerasia.
Jos autossa on Stop-Start-järjes‐
telmä, varmista, että AGM (Absorp‐
tive Glass Mat) -akun tilalle vaihde‐
taan AGM -akkuun.
