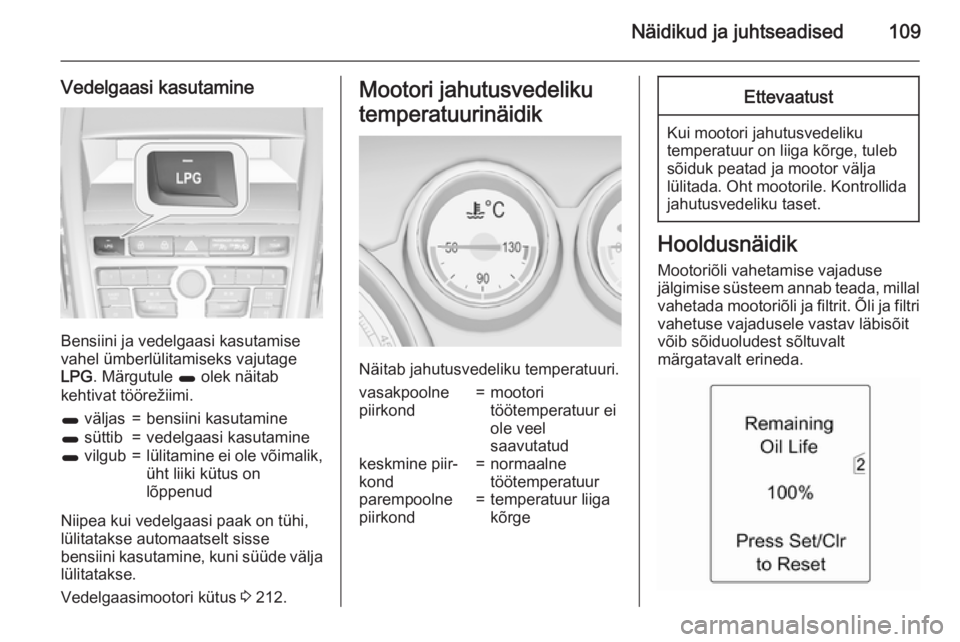

Näidikud ja juhtseadised109
Vedelgaasi kasutamine
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
LPG . Märgutule 1 olek näitab
kehtivat töörežiimi.
1 väljas=bensiini kasutamine1 süttib=vedelgaasi kasutamine1 vilgub=lülitamine ei ole võimalik,
üht liiki kütus on
lõppenud
Niipea kui vedelgaasi paak on tühi,
lülitatakse automaatselt sisse
bensiini kasutamine, kuni süüde välja lülitatakse.
Vedelgaasimootori kütus 3 212.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond=mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond=normaalne
töötemperatuurparempoolne
piirkond=temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

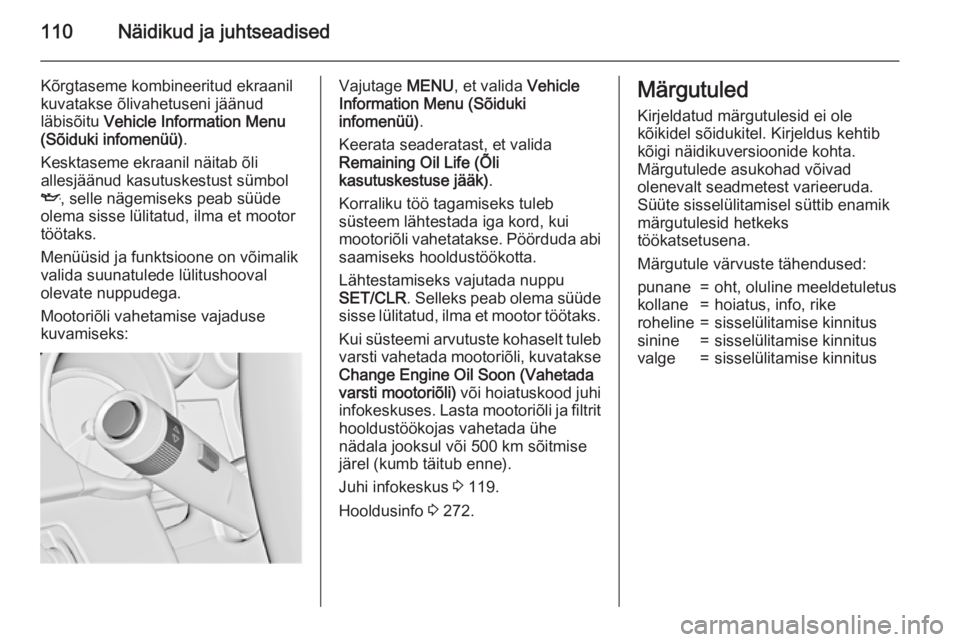

110Näidikud ja juhtseadised
Kõrgtaseme kombineeritud ekraanil
kuvatakse õlivahetuseni jäänud
läbisõitu Vehicle Information Menu
(Sõiduki infomenüü) .
Kesktaseme ekraanil näitab õli
allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud, ilma et mootor
töötaks.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud, ilma et mootor töötaks.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakse
Change Engine Oil Soon (Vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 119.
Hooldusinfo 3 272.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

Näidikud ja juhtseadised111
Märgutuled armatuurlaual

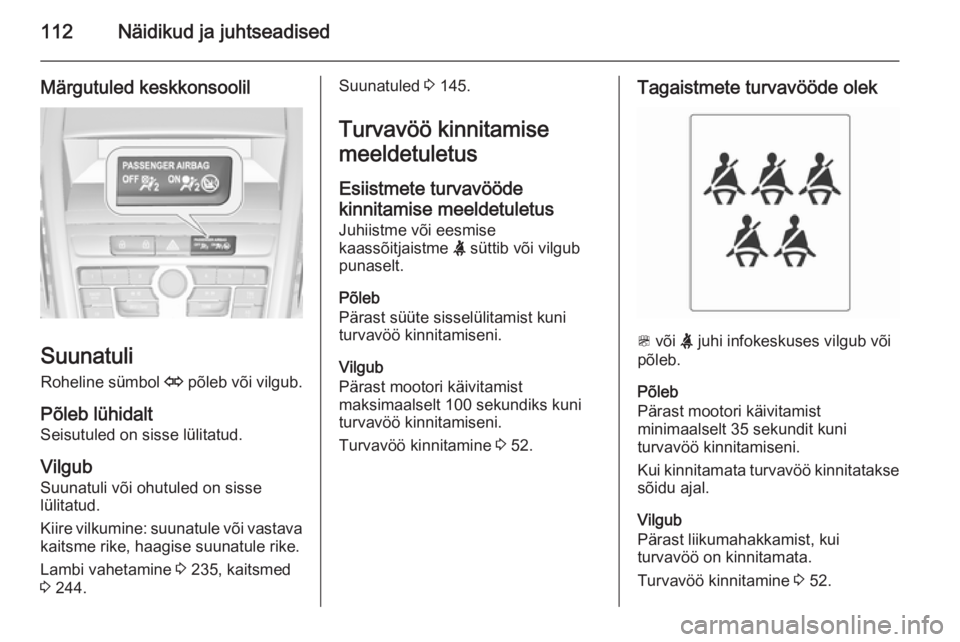

112Näidikud ja juhtseadised
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 235, kaitsmed
3 244.
Suunatuled 3 145.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme või eesmise
kaassõitjaistme X süttib või vilgub
punaselt.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 52.Tagaistmete turvavööde olek
> või X juhi infokeskuses vilgub või
põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 52.

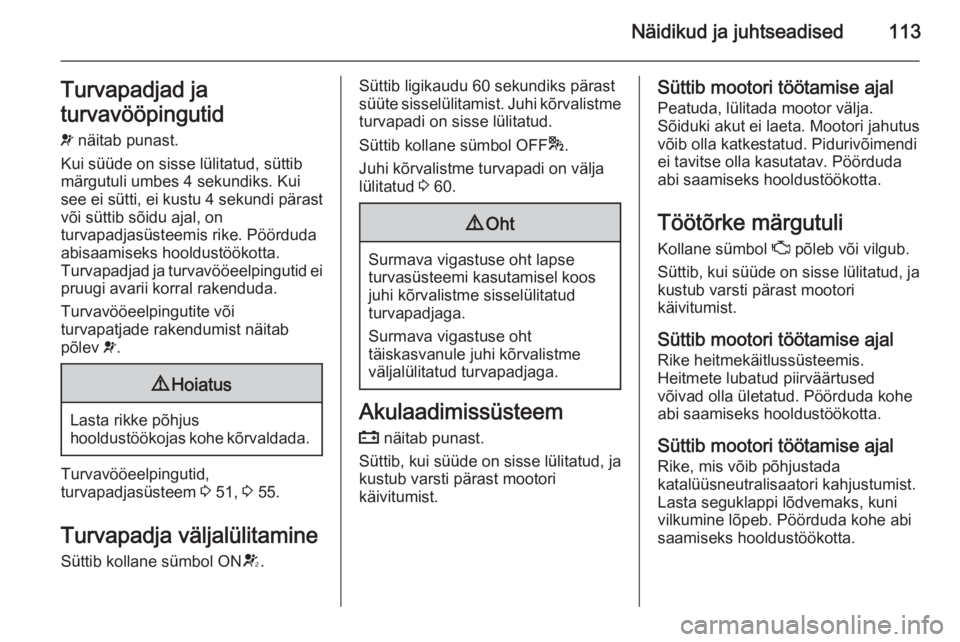

Näidikud ja juhtseadised113Turvapadjad ja
turvavööpingutid v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 51, 3 55.
Turvapadja väljalülitamine Süttib kollane sümbol ON V.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
Süttib kollane sümbol OFF *.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 60.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.

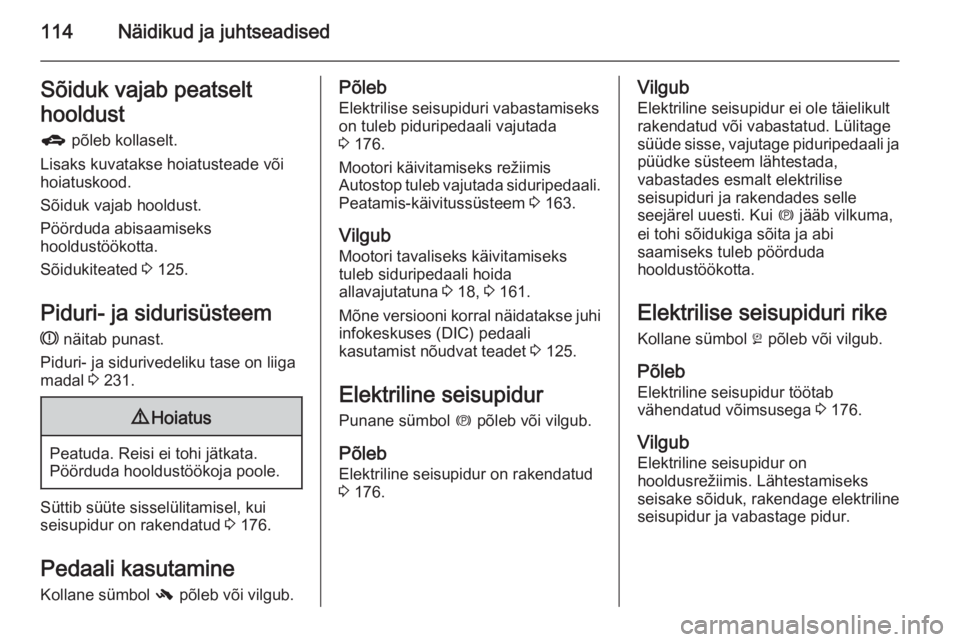

114Näidikud ja juhtseadisedSõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 125.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 231.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 176.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb
Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 176.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 163.
Vilgub Mootori tavaliseks käivitamiseks
tuleb siduripedaali hoida
allavajutatuna 3 18, 3 161.
Mõne versiooni korral näidatakse juhi infokeskuses (DIC) pedaali
kasutamist nõudvat teadet 3 125.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb
Elektriline seisupidur on rakendatud
3 176.Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb
Elektriline seisupidur töötab
vähendatud võimsusega 3 176.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.

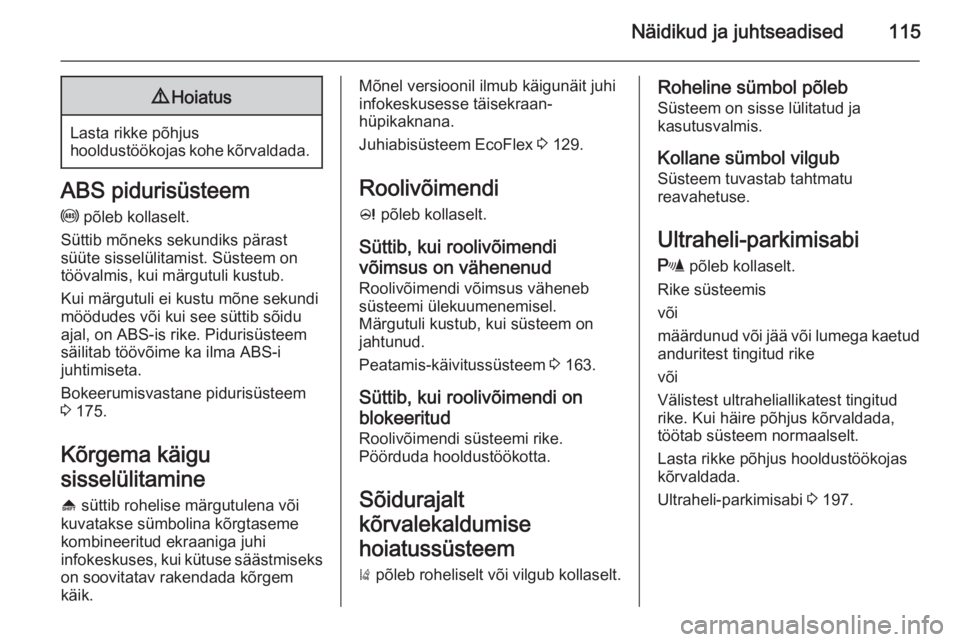

Näidikud ja juhtseadised1159Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 175.
Kõrgema käigu
sisselülitamine [ süttib rohelise märgutulena või
kuvatakse sümbolina kõrgtaseme
kombineeritud ekraaniga juhi
infokeskuses, kui kütuse säästmiseks
on soovitatav rakendada kõrgem
käik.
Mõnel versioonil ilmub käigunäit juhi
infokeskusesse täisekraan-
hüpikaknana.
Juhiabisüsteem EcoFlex 3 129.
Roolivõimendi c põleb kollaselt.
Süttib, kui roolivõimendi
võimsus on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 163.
Süttib, kui roolivõimendi on
blokeeritud Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb roheliselt või vilgub kollaselt.Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
määrdunud või jää või lumega kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 197.

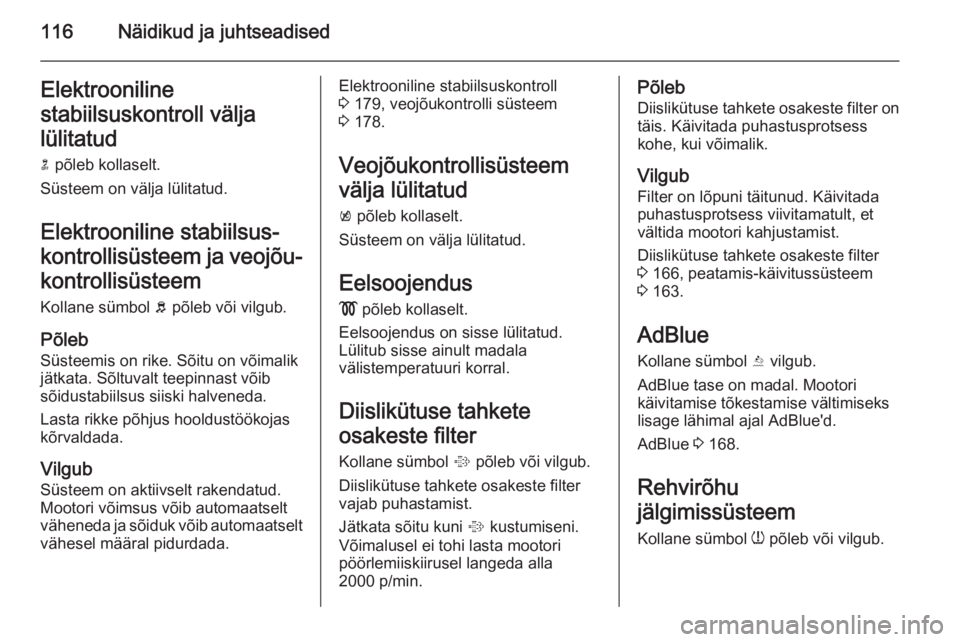

116Näidikud ja juhtseadisedElektrooniline
stabiilsuskontroll välja
lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐ kontrollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.Elektrooniline stabiilsuskontroll
3 179, veojõukontrolli süsteem
3 178.
Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus ! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.Põleb
Diislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 166, peatamis-käivitussüsteem
3 163.
AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 168.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.

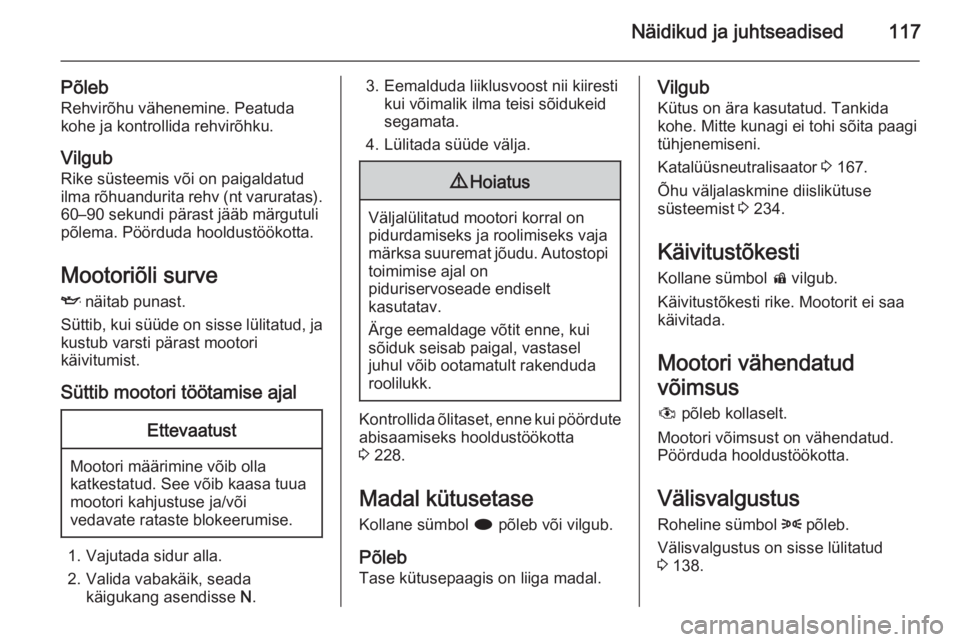

Näidikud ja juhtseadised117
PõlebRehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
VilgubRike süsteemis või on paigaldatudilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Mootoriõli surve
I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti
kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 228.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 167.
Õhu väljalaskmine diislikütuse
süsteemist 3 234.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Mootori vähendatud
võimsus # põleb kollaselt.
Mootori võimsust on vähendatud. Pöörduda hooldustöökotta.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 138.

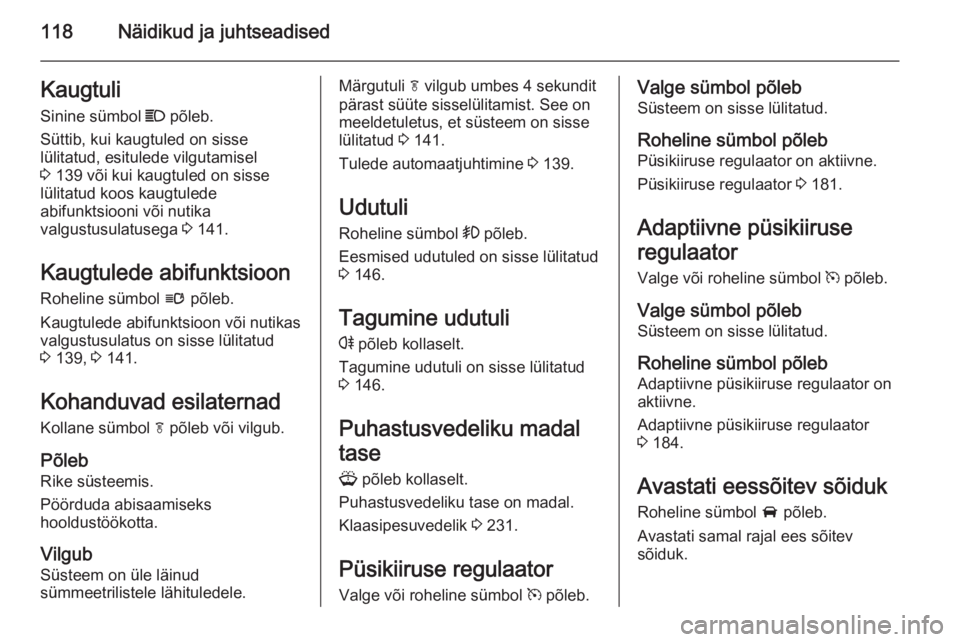

118Näidikud ja juhtseadisedKaugtuli
Sinine sümbol C põleb.
Süttib, kui kaugtuled on sisse
lülitatud, esitulede vilgutamisel
3 139 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni või nutika
valgustusulatusega 3 141.
Kaugtulede abifunktsioon Roheline sümbol l põleb.
Kaugtulede abifunktsioon või nutikas
valgustusulatus on sisse lülitatud
3 139, 3 141.
Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abisaamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on
meeldetuletus, et süsteem on sisse
lülitatud 3 141.
Tulede automaatjuhtimine 3 139.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 146.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 146.
Puhastusvedeliku madal
tase
G põleb kollaselt.
Puhastusvedeliku tase on madal.
Klaasipesuvedelik 3 231.
Püsikiiruse regulaator Valge või roheline sümbol m põleb.Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 181.
Adaptiivne püsikiiruse
regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põleb Adaptiivne püsikiiruse regulaator on
aktiivne.
Adaptiivne püsikiiruse regulaator
3 184.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
