OPEL ZAFIRA C 2015.5 Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim219

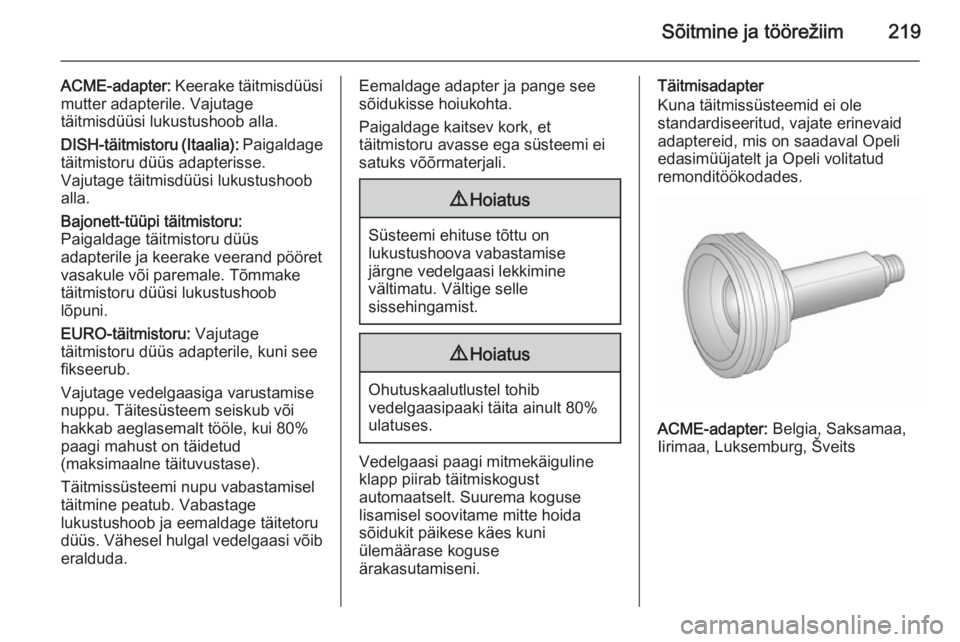

ACME-adapter: Keerake täitmisdüüsi
mutter adapterile. Vajutage
täitmisdüüsi lukustushoob alla.
DISH-täitmistoru (Itaalia): Paigaldage
täitmistoru düüs adapterisse.
Vajutage täitmisdüüsi lukustushoob
alla.
Bajonett-tüüpi täitmistoru:
Paigaldage täitmistoru düüs
adapterile ja keerake veerand pööret
vasakule või paremale. Tõmmake
täitmistoru düüsi lukustushoob
lõpuni.
EURO-täitmistoru: Vajutage
täitmistoru düüs adapterile, kuni see
fikseerub.
Vajutage vedelgaasiga varustamise
nuppu. Täitesüsteem seiskub või
hakkab aeglasemalt tööle, kui 80%
paagi mahust on täidetud
(maksimaalne täituvustase).
Täitmissüsteemi nupu vabastamisel
täitmine peatub. Vabastage
lukustushoob ja eemaldage täitetoru düüs. Vähesel hulgal vedelgaasi võib
eralduda.Eemaldage adapter ja pange see
sõidukisse hoiukohta.
Paigaldage kaitsev kork, et
täitmistoru avasse ega süsteemi ei
satuks võõrmaterjali.9 Hoiatus
Süsteemi ehituse tõttu on
lukustushoova vabastamise
järgne vedelgaasi lekkimine
vältimatu. Vältige selle
sissehingamist.
9 Hoiatus
Ohutuskaalutlustel tohib
vedelgaasipaaki täita ainult 80%
ulatuses.
Vedelgaasi paagi mitmekäiguline
klapp piirab täitmiskogust
automaatselt. Suurema koguse
lisamisel soovitame mitte hoida
sõidukit päikese käes kuni
ülemäärase koguse
ärakasutamiseni.
Täitmisadapter
Kuna täitmissüsteemid ei ole
standardiseeritud, vajate erinevaid adaptereid, mis on saadaval Opeli
edasimüüjatelt ja Opeli volitatud
remonditöökodades.
ACME-adapter: Belgia, Saksamaa,
Iirimaa, Luksemburg, Šveits

220Sõitmine ja töörežiim

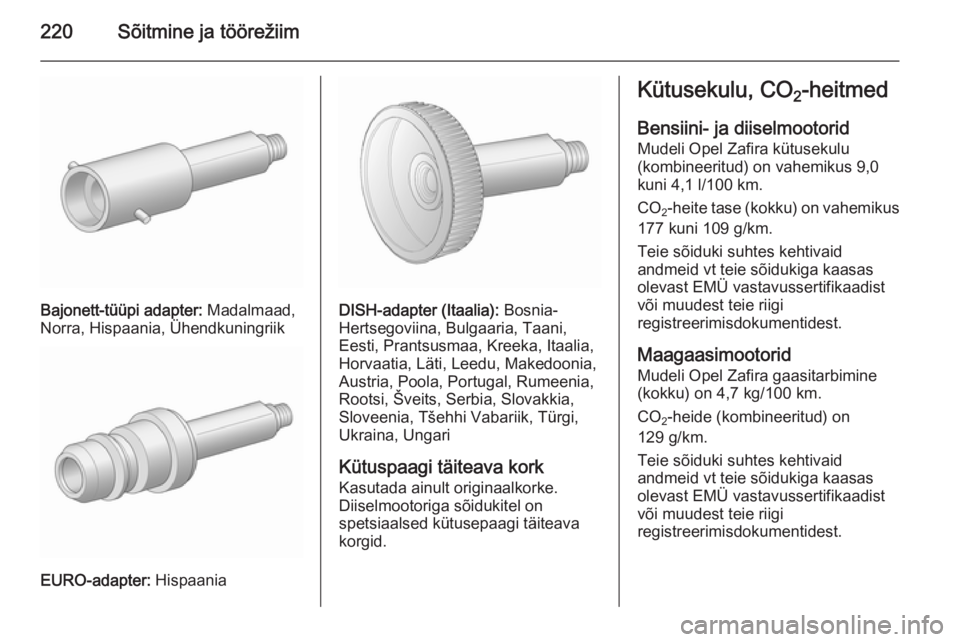

Bajonett-tüüpi adapter: Madalmaad,
Norra, Hispaania, Ühendkuningriik
EURO-adapter: Hispaania
DISH-adapter (Itaalia): Bosnia-
Hertsegoviina, Bulgaaria, Taani,
Eesti, Prantsusmaa, Kreeka, Itaalia,
Horvaatia, Läti, Leedu, Makedoonia,
Austria, Poola, Portugal, Rumeenia,
Rootsi, Šveits, Serbia, Slovakkia,
Sloveenia, Tšehhi Vabariik, Türgi,
Ukraina, Ungari
Kütuspaagi täiteava kork
Kasutada ainult originaalkorke.
Diiselmootoriga sõidukitel on
spetsiaalsed kütusepaagi täiteava
korgid.
Kütusekulu, CO 2-heitmed
Bensiini- ja diiselmootorid Mudeli Opel Zafira kütusekulu
(kombineeritud) on vahemikus 9,0
kuni 4,1 l/100 km.
CO 2-heite tase (kokku) on vahemikus
177 kuni 109 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas
olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.
Maagaasimootorid
Mudeli Opel Zafira gaasitarbimine
(kokku) on 4,7 kg/100 km.
CO 2-heide (kombineeritud) on
129 g/km.
Teie sõiduki suhtes kehtivaid
andmeid vt teie sõidukiga kaasas olevast EMÜ vastavussertifikaadist
või muudest teie riigi
registreerimisdokumentidest.

Sõitmine ja töörežiim221

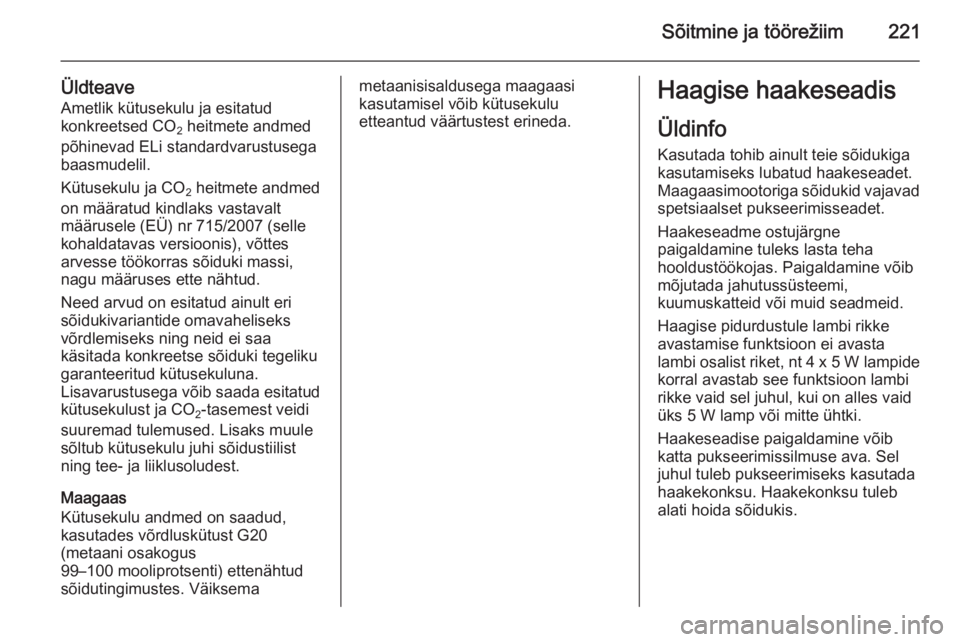

ÜldteaveAmetlik kütusekulu ja esitatud
konkreetsed CO 2 heitmete andmed
põhinevad ELi standardvarustusega
baasmudelil.
Kütusekulu ja CO 2 heitmete andmed
on määratud kindlaks vastavalt
määrusele (EÜ) nr 715/2007 (selle
kohaldatavas versioonis), võttes
arvesse töökorras sõiduki massi,
nagu määruses ette nähtud.
Need arvud on esitatud ainult eri
sõidukivariantide omavaheliseks võrdlemiseks ning neid ei saa
käsitada konkreetse sõiduki tegeliku
garanteeritud kütusekuluna.
Lisavarustusega võib saada esitatud
kütusekulust ja CO 2-tasemest veidi
suuremad tulemused. Lisaks muule
sõltub kütusekulu juhi sõidustiilist
ning tee- ja liiklusoludest.
Maagaas
Kütusekulu andmed on saadud,
kasutades võrdluskütust G20
(metaani osakogus
99–100 mooliprotsenti) ettenähtud sõidutingimustes. Väiksemametaanisisaldusega maagaasi
kasutamisel võib kütusekulu
etteantud väärtustest erineda.Haagise haakeseadis
ÜldinfoKasutada tohib ainult teie sõidukiga
kasutamiseks lubatud haakeseadet.
Maagaasimootoriga sõidukid vajavad
spetsiaalset pukseerimisseadet.
Haakeseadme ostujärgne
paigaldamine tuleks lasta teha
hooldustöökojas. Paigaldamine võib
mõjutada jahutussüsteemi,
kuumuskatteid või muid seadmeid.
Haagise pidurdustule lambi rikke
avastamise funktsioon ei avasta
lambi osalist riket, nt 4 x 5 W lampide
korral avastab see funktsioon lambi
rikke vaid sel juhul, kui on alles vaid
üks 5 W lamp või mitte ühtki.
Haakeseadise paigaldamine võib katta pukseerimissilmuse ava. Sel
juhul tuleb pukseerimiseks kasutada
haakekonksu. Haakekonksu tuleb
alati hoida sõidukis.

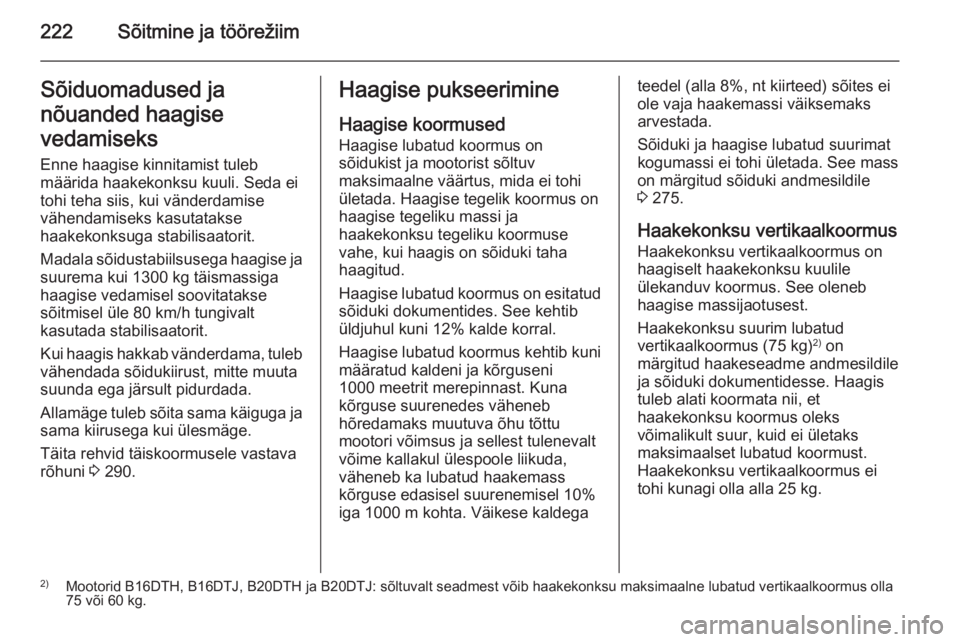

222Sõitmine ja töörežiimSõiduomadused ja
nõuanded haagise
vedamiseks
Enne haagise kinnitamist tuleb
määrida haakekonksu kuuli. Seda ei
tohi teha siis, kui vänderdamise
vähendamiseks kasutatakse
haakekonksuga stabilisaatorit.
Madala sõidustabiilsusega haagise ja suurema kui 1300 kg täismassiga
haagise vedamisel soovitatakse
sõitmisel üle 80 km/h tungivalt
kasutada stabilisaatorit.
Kui haagis hakkab vänderdama, tuleb
vähendada sõidukiirust, mitte muuta
suunda ega järsult pidurdada.
Allamäge tuleb sõita sama käiguga ja sama kiirusega kui ülesmäge.
Täita rehvid täiskoormusele vastava
rõhuni 3 290.Haagise pukseerimine
Haagise koormused
Haagise lubatud koormus on
sõidukist ja mootorist sõltuv
maksimaalne väärtus, mida ei tohi
ületada. Haagise tegelik koormus on
haagise tegeliku massi ja
haakekonksu tegeliku koormuse
vahe, kui haagis on sõiduki taha
haagitud.
Haagise lubatud koormus on esitatud
sõiduki dokumentides. See kehtib
üldjuhul kuni 12% kalde korral.
Haagise lubatud koormus kehtib kuni määratud kaldeni ja kõrguseni
1000 meetrit merepinnast. Kuna
kõrguse suurenedes väheneb
hõredamaks muutuva õhu tõttu
mootori võimsus ja sellest tulenevalt
võime kallakul ülespoole liikuda,
väheneb ka lubatud haakemass
kõrguse edasisel suurenemisel 10%
iga 1000 m kohta. Väikese kaldegateedel (alla 8%, nt kiirteed) sõites ei
ole vaja haakemassi väiksemaks
arvestada.
Sõiduki ja haagise lubatud suurimat
kogumassi ei tohi ületada. See mass
on märgitud sõiduki andmesildile
3 275.
Haakekonksu vertikaalkoormus Haakekonksu vertikaalkoormus on
haagiselt haakekonksu kuulile
ülekanduv koormus. See oleneb
haagise massijaotusest.
Haakekonksu suurim lubatud
vertikaalkoormus (75 kg) 2)
on
märgitud haakeseadme andmesildile
ja sõiduki dokumentidesse. Haagis
tuleb alati koormata nii, et
haakekonksu koormus oleks
võimalikult suur, kuid ei ületaks
maksimaalset lubatud koormust.
Haakekonksu vertikaalkoormus ei
tohi kunagi olla alla 25 kg.2) Mootorid B16DTH, B16DTJ, B20DTH ja B20DTJ: sõltuvalt seadmest võib haakekonksu maksimaalne lubatud vertikaalkoormus olla
75 või 60 kg.

Sõitmine ja töörežiim223

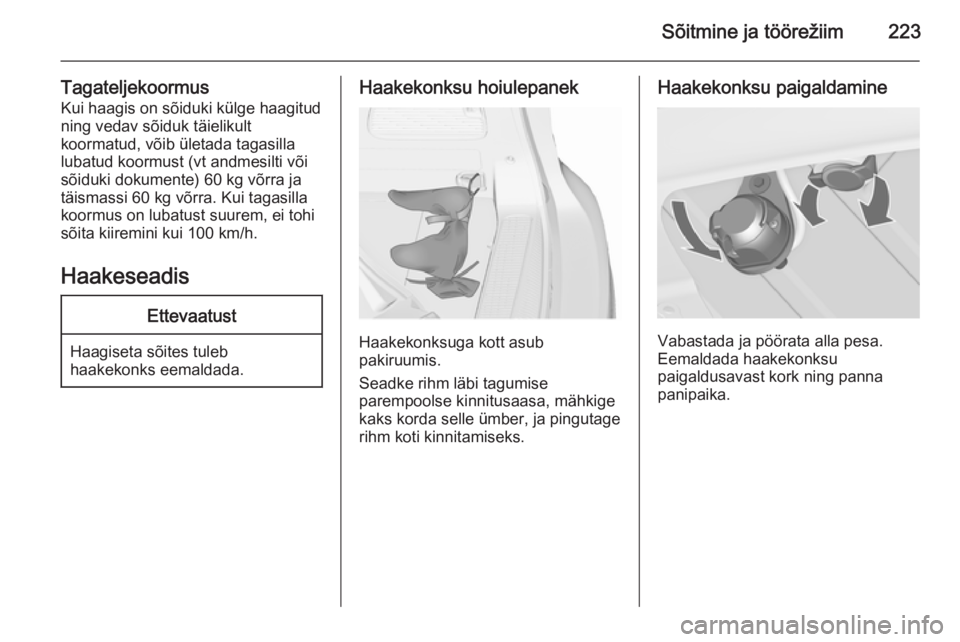

TagateljekoormusKui haagis on sõiduki külge haagitud
ning vedav sõiduk täielikult
koormatud, võib ületada tagasilla
lubatud koormust (vt andmesilti või
sõiduki dokumente) 60 kg võrra ja
täismassi 60 kg võrra. Kui tagasilla
koormus on lubatust suurem, ei tohi
sõita kiiremini kui 100 km/h.
HaakeseadisEttevaatust
Haagiseta sõites tuleb
haakekonks eemaldada.
Haakekonksu hoiulepanek
Haakekonksuga kott asub
pakiruumis.
Seadke rihm läbi tagumise
parempoolse kinnitusaasa, mähkige kaks korda selle ümber, ja pingutage
rihm koti kinnitamiseks.
Haakekonksu paigaldamine
Vabastada ja pöörata alla pesa.
Eemaldada haakekonksu
paigaldusavast kork ning panna
panipaika.

224Sõitmine ja töörežiim

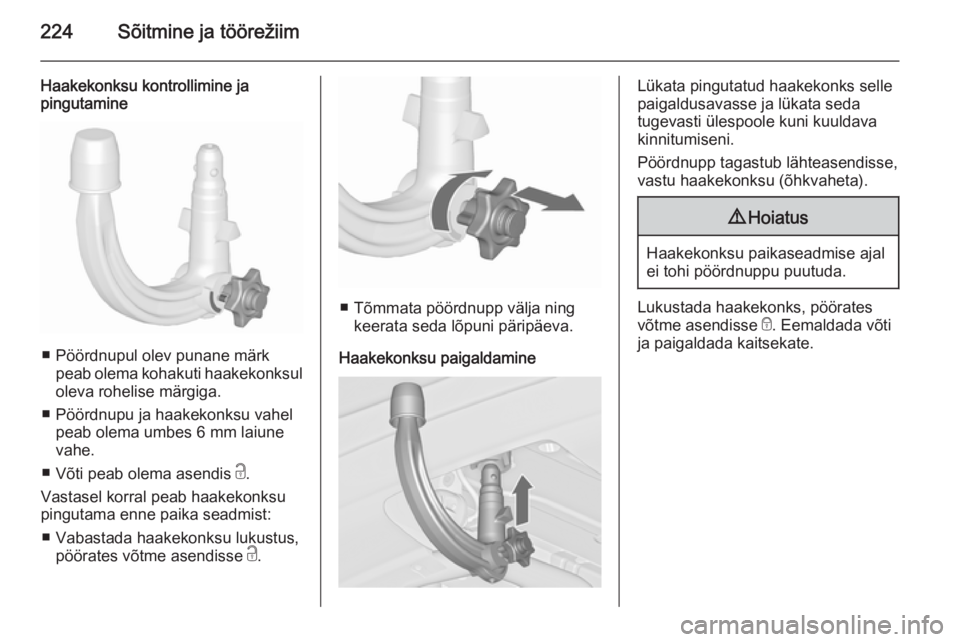

Haakekonksu kontrollimine ja
pingutamine
■ Pöördnupul olev punane märk
peab olema kohakuti haakekonksul
oleva rohelise märgiga.
■ Pöördnupu ja haakekonksu vahel peab olema umbes 6 mm laiune
vahe.
■ Võti peab olema asendis c.
Vastasel korral peab haakekonksu pingutama enne paika seadmist:
■ Vabastada haakekonksu lukustus, pöörates võtme asendisse c.
■ Tõmmata pöördnupp välja ning
keerata seda lõpuni päripäeva.
Haakekonksu paigaldamine
Lükata pingutatud haakekonks selle
paigaldusavasse ja lükata seda
tugevasti ülespoole kuni kuuldava
kinnitumiseni.
Pöördnupp tagastub lähteasendisse,
vastu haakekonksu (õhkvaheta).9 Hoiatus
Haakekonksu paikaseadmise ajal
ei tohi pöördnuppu puutuda.
Lukustada haakekonks, pöörates
võtme asendisse e. Eemaldada võti
ja paigaldada kaitsekate.

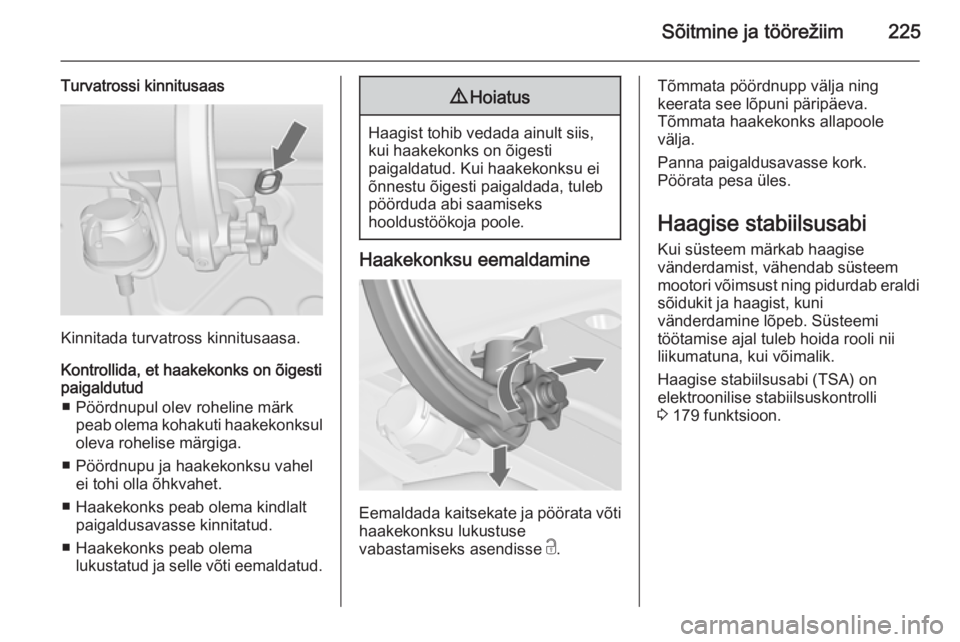

Sõitmine ja töörežiim225
Turvatrossi kinnitusaas
Kinnitada turvatross kinnitusaasa.
Kontrollida, et haakekonks on õigesti paigaldutud
■ Pöördnupul olev roheline märk peab olema kohakuti haakekonksul
oleva rohelise märgiga.
■ Pöördnupu ja haakekonksu vahel ei tohi olla õhkvahet.
■ Haakekonks peab olema kindlalt paigaldusavasse kinnitatud.
■ Haakekonks peab olema lukustatud ja selle võti eemaldatud.
9 Hoiatus
Haagist tohib vedada ainult siis,
kui haakekonks on õigesti
paigaldatud. Kui haakekonksu ei
õnnestu õigesti paigaldada, tuleb
pöörduda abi saamiseks
hooldustöökoja poole.
Haakekonksu eemaldamine
Eemaldada kaitsekate ja pöörata võti
haakekonksu lukustuse
vabastamiseks asendisse c.
Tõmmata pöördnupp välja ning
keerata see lõpuni päripäeva.
Tõmmata haakekonks allapoole
välja.
Panna paigaldusavasse kork.
Pöörata pesa üles.
Haagise stabiilsusabi
Kui süsteem märkab haagise
vänderdamist, vähendab süsteem
mootori võimsust ning pidurdab eraldi sõidukit ja haagist, kuni
vänderdamine lõpeb. Süsteemi
töötamise ajal tuleb hoida rooli nii
liikumatuna, kui võimalik.
Haagise stabiilsusabi (TSA) on
elektroonilise stabiilsuskontrolli
3 179 funktsioon.

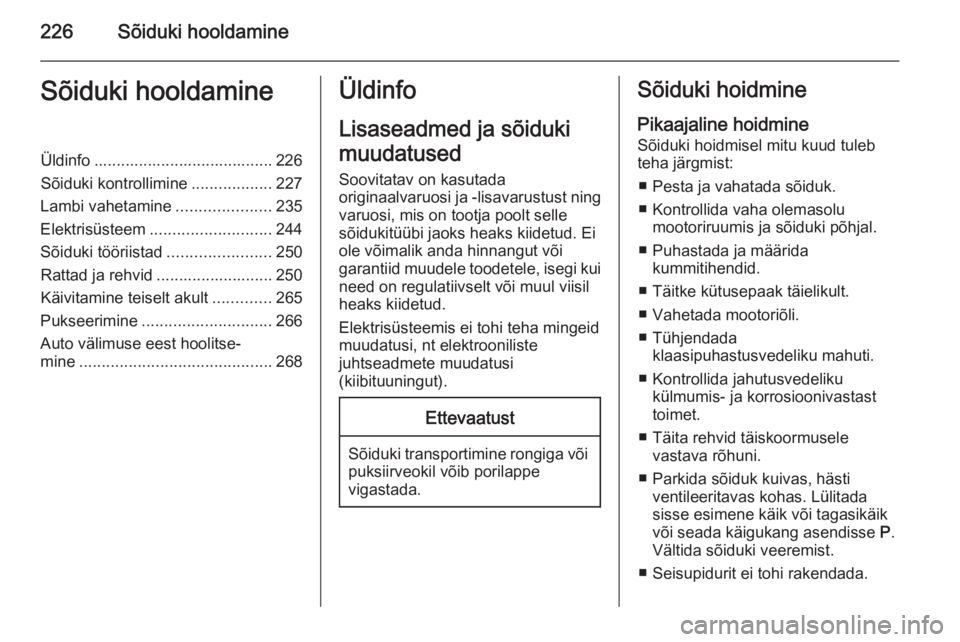

226Sõiduki hooldamineSõiduki hooldamineÜldinfo ........................................ 226
Sõiduki kontrollimine ..................227
Lambi vahetamine .....................235
Elektrisüsteem ........................... 244
Sõiduki tööriistad .......................250
Rattad ja rehvid .......................... 250
Käivitamine teiselt akult .............265
Pukseerimine ............................. 266
Auto välimuse eest hoolitse‐
mine ........................................... 268Üldinfo
Lisaseadmed ja sõiduki
muudatused
Soovitatav on kasutada
originaalvaruosi ja -lisavarustust ning
varuosi, mis on tootja poolt selle
sõidukitüübi jaoks heaks kiidetud. Ei
ole võimalik anda hinnangut või
garantiid muudele toodetele, isegi kui need on regulatiivselt või muul viisilheaks kiidetud.
Elektrisüsteemis ei tohi teha mingeid
muudatusi, nt elektrooniliste
juhtseadmete muudatusi
(kiibituuningut).Ettevaatust
Sõiduki transportimine rongiga või puksiirveokil võib porilappe
vigastada.
Sõiduki hoidmine
Pikaajaline hoidmine
Sõiduki hoidmisel mitu kuud tuleb
teha järgmist:
■ Pesta ja vahatada sõiduk.
■ Kontrollida vaha olemasolu mootoriruumis ja sõiduki põhjal.
■ Puhastada ja määrida kummitihendid.
■ Täitke kütusepaak täielikult.
■ Vahetada mootoriõli.
■ Tühjendada klaasipuhastusvedeliku mahuti.
■ Kontrollida jahutusvedeliku külmumis- ja korrosioonivastast
toimet.
■ Täita rehvid täiskoormusele vastava rõhuni.
■ Parkida sõiduk kuivas, hästi ventileeritavas kohas. Lülitada
sisse esimene käik või tagasikäik
või seada käigukang asendisse P.
Vältida sõiduki veeremist.
■ Seisupidurit ei tohi rakendada.

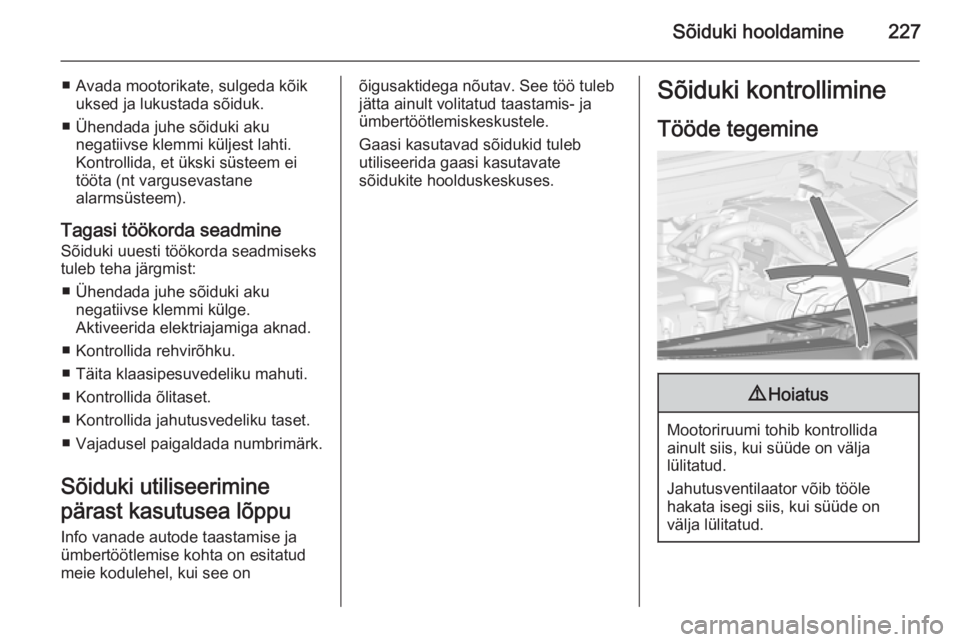

Sõiduki hooldamine227
■ Avada mootorikate, sulgeda kõikuksed ja lukustada sõiduk.
■ Ühendada juhe sõiduki aku negatiivse klemmi küljest lahti.
Kontrollida, et ükski süsteem ei
tööta (nt vargusevastane
alarmsüsteem).
Tagasi töökorda seadmine
Sõiduki uuesti töökorda seadmiseks
tuleb teha järgmist:
■ Ühendada juhe sõiduki aku negatiivse klemmi külge.
Aktiveerida elektriajamiga aknad.
■ Kontrollida rehvirõhku.
■ Täita klaasipesuvedeliku mahuti. ■ Kontrollida õlitaset.
■ Kontrollida jahutusvedeliku taset.
■ Vajadusel paigaldada numbrimärk.
Sõiduki utiliseerimine
pärast kasutusea lõppu
Info vanade autode taastamise ja
ümbertöötlemise kohta on esitatud
meie kodulehel, kui see onõigusaktidega nõutav. See töö tuleb
jätta ainult volitatud taastamis- ja
ümbertöötlemiskeskustele.
Gaasi kasutavad sõidukid tuleb
utiliseerida gaasi kasutavate
sõidukite hoolduskeskuses.Sõiduki kontrollimine
Tööde tegemine9 Hoiatus
Mootoriruumi tohib kontrollida
ainult siis, kui süüde on välja
lülitatud.
Jahutusventilaator võib tööle
hakata isegi siis, kui süüde on
välja lülitatud.

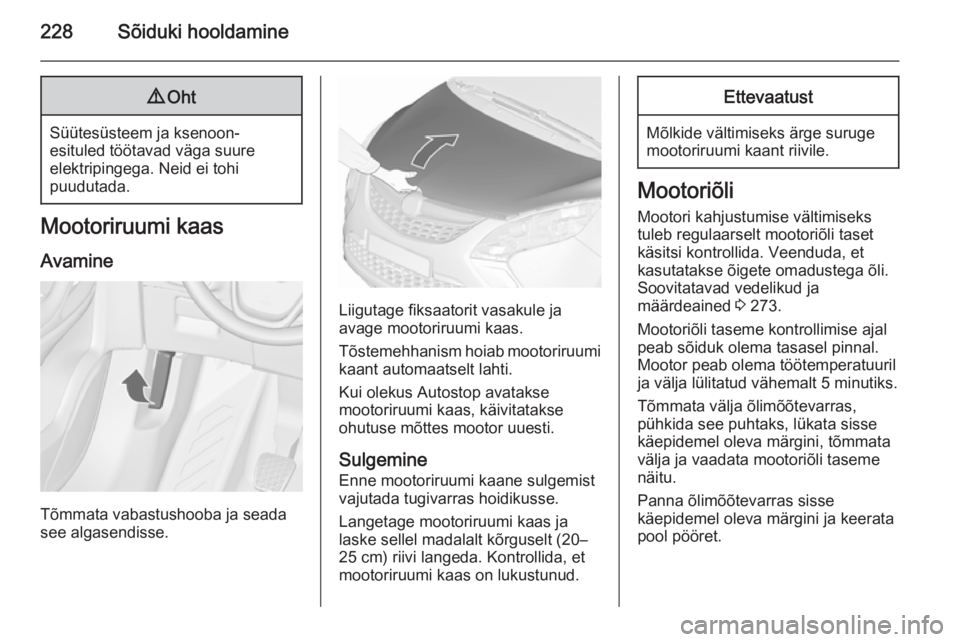

228Sõiduki hooldamine9Oht
Süütesüsteem ja ksenoon-
esituled töötavad väga suure
elektripingega. Neid ei tohi
puudutada.
Mootoriruumi kaas
Avamine
Tõmmata vabastushooba ja seada
see algasendisse.
Liigutage fiksaatorit vasakule ja
avage mootoriruumi kaas.
Tõstemehhanism hoiab mootoriruumi
kaant automaatselt lahti.
Kui olekus Autostop avatakse
mootoriruumi kaas, käivitatakse
ohutuse mõttes mootor uuesti.
SulgemineEnne mootoriruumi kaane sulgemistvajutada tugivarras hoidikusse.
Langetage mootoriruumi kaas ja
laske sellel madalalt kõrguselt (20–
25 cm) riivi langeda. Kontrollida, et
mootoriruumi kaas on lukustunud.
Ettevaatust
Mõlkide vältimiseks ärge suruge
mootoriruumi kaant riivile.
Mootoriõli
Mootori kahjustumise vältimiseks
tuleb regulaarselt mootoriõli taset käsitsi kontrollida. Veenduda, et
kasutatakse õigete omadustega õli.
Soovitatavad vedelikud ja
määrdeained 3 273.
Mootoriõli taseme kontrollimise ajal
peab sõiduk olema tasasel pinnal.
Mootor peab olema töötemperatuuril
ja välja lülitatud vähemalt 5 minutiks.
Tõmmata välja õlimõõtevarras,
pühkida see puhtaks, lükata sisse
käepidemel oleva märgini, tõmmata
välja ja vaadata mootoriõli taseme
näitu.
Panna õlimõõtevarras sisse
käepidemel oleva märgini ja keerata
pool pööret.
