Sõiduki hooldamine259
17. Jätkata kohe sõitu, et tihendjaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui
10 minuti) läbimise järel peatuda
ja kontrollida rehvirõhku. Seda
tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 256.
Teha järgmised ettevalmistused ja
järgida järgmist teave:
■ Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.
■ Eemaldada varuratas 3 262.
■ Kunagi ei tohi vahetada rohkem kui
üht ratast korraga.

260Sõiduki hooldamine
■ Kasutada tungrauda ainult rattavahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Tungraud on hooldusvaba.
■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Tühjendage sõiduk enne tungrauaga üles tõstmist rasketest
esemetest.
■ Ülestõstetud sõidukis ei tohi olla inimesi ega loomi.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
■ Enne ratta paigaldamist puhastada
rattamutreid ja keeret puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite kate kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp. Sõiduki
tööriistad 3 250.
Kergmetallveljed: Vabastada
rattamutrite kate kruvikeerajaga ja
eemaldada. Ratta kaitsmiseks
panna kruvikeeraja ja
kergmetallvelje vahele pehme
riie.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada mutri külge võtmeadapter.
Adapter paikneb kindalaekas.
3. Mõnel versioonil võib olla sõiduki tungraua paigaldamiskoht
kaetud. Tõmmake kate külje
poole välja.

Sõiduki hooldamine261
4. Veenduda, et tungraud onpaigutatud täpselt tungraua
toetuspunkti alla.
5. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
6. Keerata rattamutrid lahti. 7. Vahetada ratas. Varuratas 3 262.
8. Keerata rattamutrid kinni. 9. Lasta sõiduk alla.
10. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
11. Rattakilpi paigaldades asetada ventiiliava rattakilbil kohakuti rehvi
ventiiliga.
Paigaldada rattamutrite katted.
12. Paigaldage sõiduki tungraua paigaldamiskohale kate.
13. Pange asendatud ratas 3 262,
sõiduki tööriistad 3 250 ja
vargamutrite adapter 3 68 tagasi
sõidukisse.
14. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.

262Sõiduki hooldamine
Tõsteplatvormi tõsteasend
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.
Tõstuki eesmise käpa asend kere all.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub sõiduki põranda all
hoidikus.
1. Avada pakiruumi panipaik 3 250.
2. Eemaldada mõlemalt kuuskantpoldilt kaaned.
3.Paigaldage ühele kuuskantpoldile
rattavõti ja keerake seda
vastupäeva kuni takistuseni.
4. Jätkata samal viisil teise kuuskantpoldiga.

Sõiduki hooldamine263
5. Tõsta varuratta hoidik üles jaavada mõlemad riivid.
6. Langetada varuratta hoidik.
7. Ühendada lahti turvatross.
8. Lasta hoidik lõpuni alla ja eemaldada varuratas.
9. Vahetada ratas. Vigastatud ratas tuleb kinnitada
pakiruumi, vt allpool.
10. Tõstke tühi varuratta hoidik üles ja
pange külge turvatross.
11. Tõstke varuratta hoidikut veel üles ja sulgege mõlemad riivid.
Riivide lahtised otsad peavad
olema sõidusuunas.
12. Sulgege tühi varuratta hoidik, keerates kuuskantpoldid järjest
päripäeva kinni, kasutades
rattavõtit.
13. Paigaldada mõlemale kuuskantpoldile kaaned.
14. Paigutage rattavõti ja tungraud tagaluugi ette panipaika.
15. Sulgeda panipaik kattega. Varuratta paigutamisel varuratta
hoidikusse jälgige, et ratta rehviventiil jääks rattahoidiku süvendis
ülespoole.
Vigastatud ratta hoidmine
pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.
Vigastatud ratas, mis on varurattast
laiem, tuleb paigutada pakiruumi ja
rihmaga kinnitada. Sõiduki tööriistad
3 250.
Kolmanda istmerea istmed tuleb alla
pöörata 3 82.
1. Paigutage ratas pakiruumi vasakule poolele.

264Sõiduki hooldamine
2. Seadke rihma silmusega otsvasakul pool läbi eesmise
kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.4. Pista rihm ratta kodarate vahelt läbi nagu joonisel näidatud.
5. Kinnitage konks vasaku tagumise
kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.
9 Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoida tungrauda ja tööriistu alati
pakiruumi vastavates
panipaikades korralikult
kinnitatuna.
Pakiruumi paigutatav vigastatud
ratas tuleb alati rihmaga kinnitada.
Ajutine varuratas
Ajutise varuratta kasutamine võib
mõjutada sõiduomadusi. Lasta
katkine rehv asendada või
parandada, niipea kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.

Sõiduki hooldamine265
Kui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 256.
Varuratas koos suundrehviga
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
■ Sõiduomadused võivad halveneda.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.
■ Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
■ Akut ei tohi mitte kunagi jätta lahtise
tule või sädemete lähedusse.
■ Tühi aku võib külmuda juba temperatuuril 0 °C. Sulatada
külmunud aku üles enne
käivitusjuhtmete ühendamist.
■ Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
■ Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus (Ah)
ei tohi olla palju väiksem kui tühjal
akul.
■ Kasutada isoleeritud klemmide ja vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
) käivitusjuhtmeid.
■ Tühja akut ei tohi sõiduki küljest lahti ühendada.
■ Lülitada välja kõik mittevajalikud elektritarvitid.
■ Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
■ Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.

266Sõiduki hooldamine
■ Sõidukid ei tohi teineteisegajuhtmetega käivitamise käigus
kokku puutuda.
■ Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
■ Eemaldage mõlema aku plussklemmide kaitsekatted.

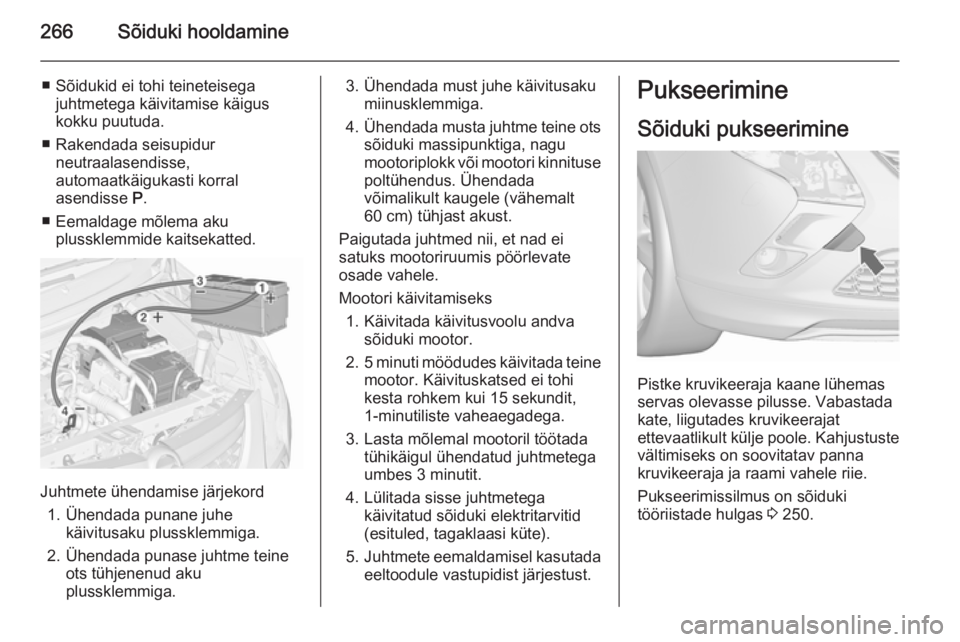

Juhtmete ühendamise järjekord
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendada musta juhtme teine ots
sõiduki massipunktiga, nagu
mootoriplokk või mootori kinnituse poltühendus. Ühendada
võimalikult kaugele (vähemalt
60 cm) tühjast akust.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 minuti möödudes käivitada teine
mootor. Käivituskatsed ei tohi
kesta rohkem kui 15 sekundit,
1-minutiliste vaheaegadega.
3. Lasta mõlemal mootoril töötada tühikäigul ühendatud juhtmetega
umbes 3 minutit.
4. Lülitada sisse juhtmetega käivitatud sõiduki elektritarvitid
(esituled, tagaklaasi küte).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Pistke kruvikeeraja kaane lühemas
servas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult külje poole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 250.

Sõiduki hooldamine267

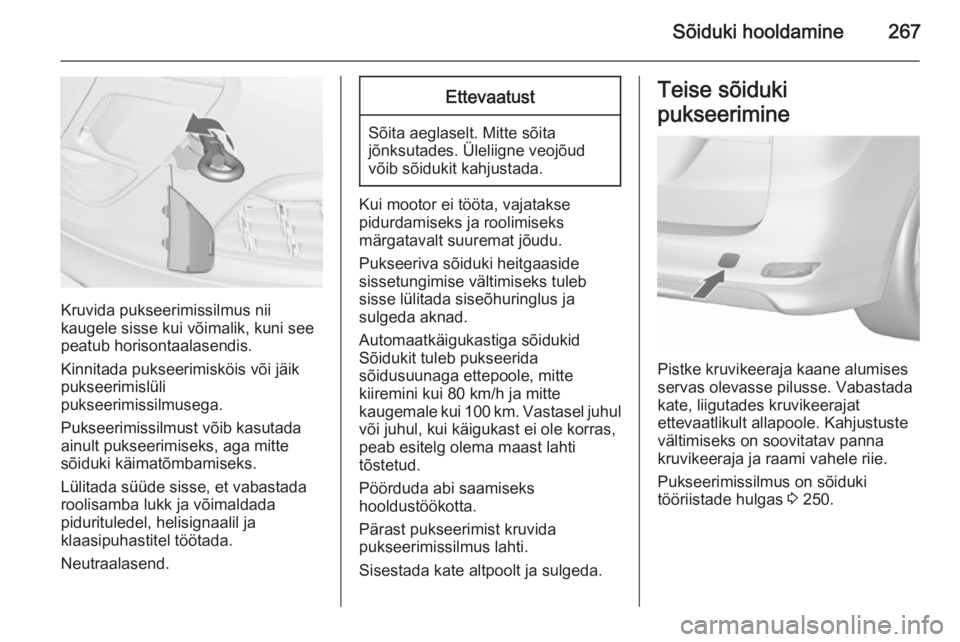

Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Neutraalasend.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Automaatkäigukastiga sõidukid
Sõidukit tuleb pukseerida
sõidusuunaga ettepoole, mitte
kiiremini kui 80 km/h ja mitte
kaugemale kui 100 km. Vastasel juhul
või juhul, kui käigukast ei ole korras,
peab esitelg olema maast lahti
tõstetud.
Pöörduda abi saamiseks
hooldustöökotta.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja sulgeda.
Teise sõiduki
pukseerimine
Pistke kruvikeeraja kaane alumises
servas olevasse pilusse. Vabastada
kate, liigutades kruvikeerajat
ettevaatlikult allapoole. Kahjustuste
vältimiseks on soovitatav panna
kruvikeeraja ja raami vahele riie.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 250.

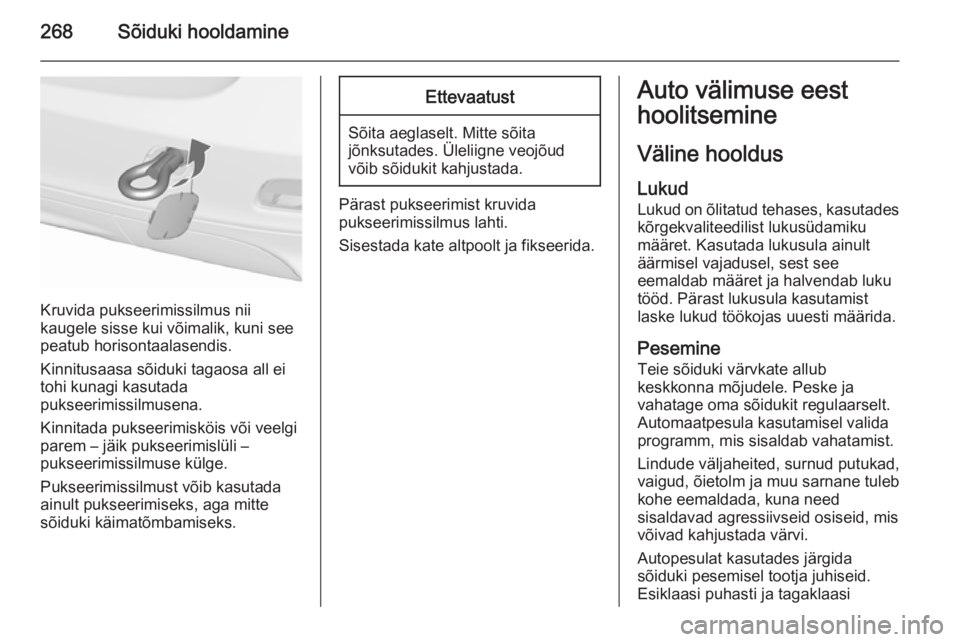

268Sõiduki hooldamine
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitusaasa sõiduki tagaosa all ei
tohi kunagi kasutada
pukseerimissilmusena.
Kinnitada pukseerimisköis või veelgi
parem – jäik pukseerimislüli –
pukseerimissilmuse külge.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Pärast pukseerimist kruvida
pukseerimissilmus lahti.
Sisestada kate altpoolt ja fikseerida.
Auto välimuse eest
hoolitsemine
Väline hooldus
Lukud
Lukud on õlitatud tehases, kasutades kõrgekvaliteedilist lukusüdamiku
määret. Kasutada lukusula ainult
äärmisel vajadusel, sest see
eemaldab määret ja halvendab luku
tööd. Pärast lukusula kasutamist
laske lukud töökojas uuesti määrida.
Pesemine
Teie sõiduki värvkate allub
keskkonna mõjudele. Peske ja
vahatage oma sõidukit regulaarselt.
Automaatpesula kasutamisel valida programm, mis sisaldab vahatamist.
Lindude väljaheited, surnud putukad,
vaigud, õietolm ja muu sarnane tuleb
kohe eemaldada, kuna need
sisaldavad agressiivseid osiseid, mis
võivad kahjustada värvi.
Autopesulat kasutades järgida
sõiduki pesemisel tootja juhiseid.
Esiklaasi puhasti ja tagaklaasi
