OPEL ZAFIRA C 2015.5 Uporabniški priročnik

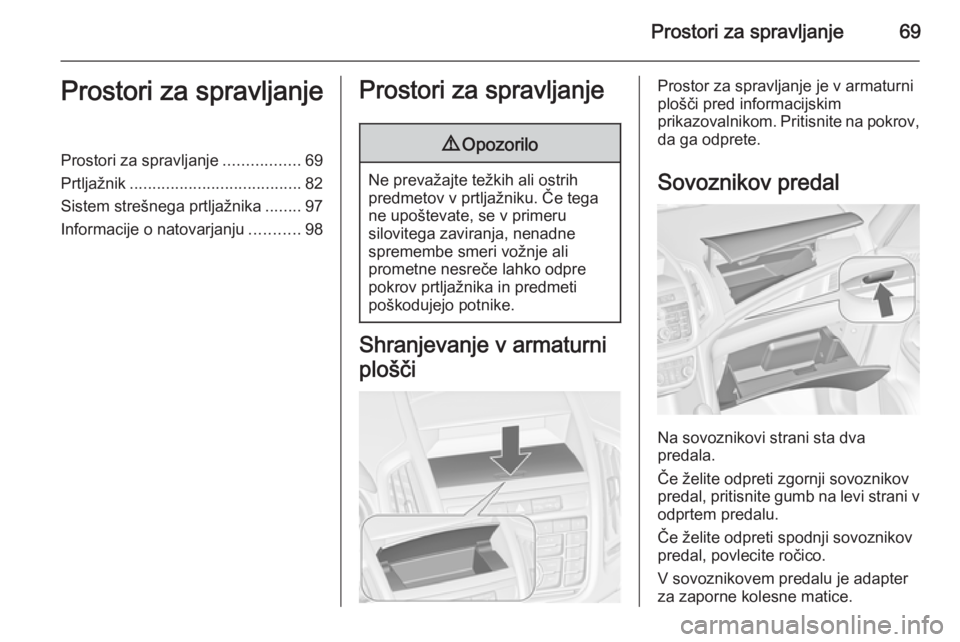

Prostori za spravljanje69Prostori za spravljanjeProstori za spravljanje.................69
Prtljažnik ...................................... 82
Sistem strešnega prtljažnika ........97
Informacije o natovarjanju ...........98Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostor za spravljanje je v armaturni
plošči pred informacijskim
prikazovalnikom. Pritisnite na pokrov, da ga odprete.
Sovoznikov predal
Na sovoznikovi strani sta dva
predala.
Če želite odpreti zgornji sovoznikov
predal, pritisnite gumb na levi strani v odprtem predalu.
Če želite odpreti spodnji sovoznikov
predal, povlecite ročico.
V sovoznikovem predalu je adapter
za zaporne kolesne matice.

70Prostori za spravljanje
Med vožnjo naj bosta oba predala
zaprta.
Držala za pijačo
Sprednja držala za pijačo
Držala za pijačo so v sredinski konzoli
med prednjima sedežema.
Drsno držalo za pijačo v naslonu za roko FlexConsole
Držalo za pijačo lahko premikate po
vodilih v naslonu za roko FlexConsole
ali pa ga odstranite iz njega.
Če želite premakniti držalo, pritisnite
ročico na njegovi sprednji strani.
Naslon za roko 3 44.
Odstranitev držala za pijačo
Povlecite ročico na sprednjem delu
držala za pijačo in ga navpično
navzgor premaknite ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.

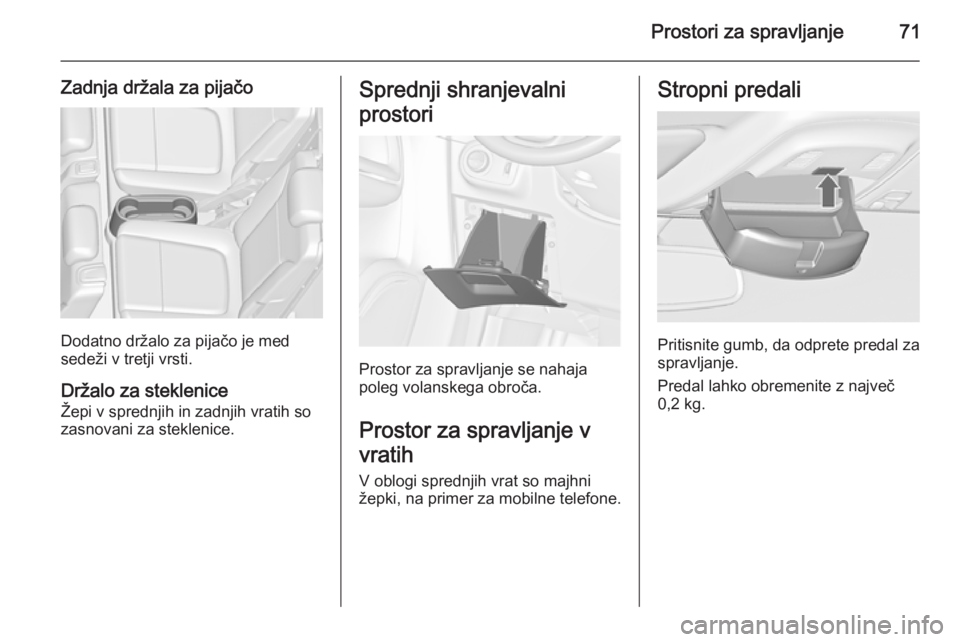

Prostori za spravljanje71
Zadnja držala za pijačo
Dodatno držalo za pijačo je med
sedeži v tretji vrsti.
Držalo za stekleniceŽepi v sprednjih in zadnjih vratih so
zasnovani za steklenice.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Prostor za spravljanje v
vratih
V oblogi sprednjih vrat so majhni
žepki, na primer za mobilne telefone.
Stropni predali
Pritisnite gumb, da odprete predal za
spravljanje.
Predal lahko obremenite z največ
0,2 kg.

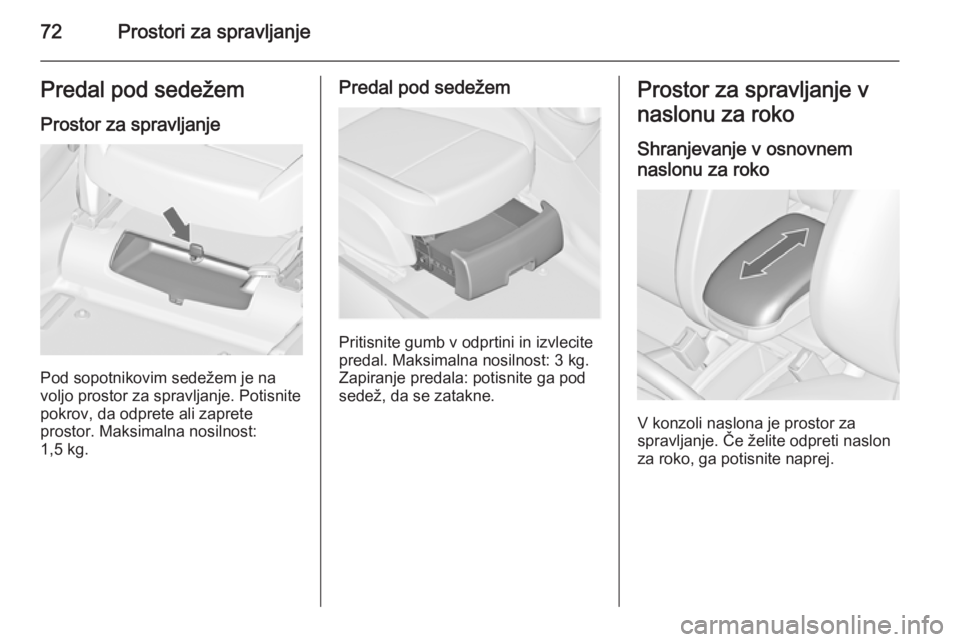

72Prostori za spravljanjePredal pod sedežemProstor za spravljanje
Pod sopotnikovim sedežem je na
voljo prostor za spravljanje. Potisnite
pokrov, da odprete ali zaprete
prostor. Maksimalna nosilnost:
1,5 kg.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Shranjevanje v osnovnem
naslonu za roko
V konzoli naslona je prostor za
spravljanje. Če želite odpreti naslon
za roko, ga potisnite naprej.

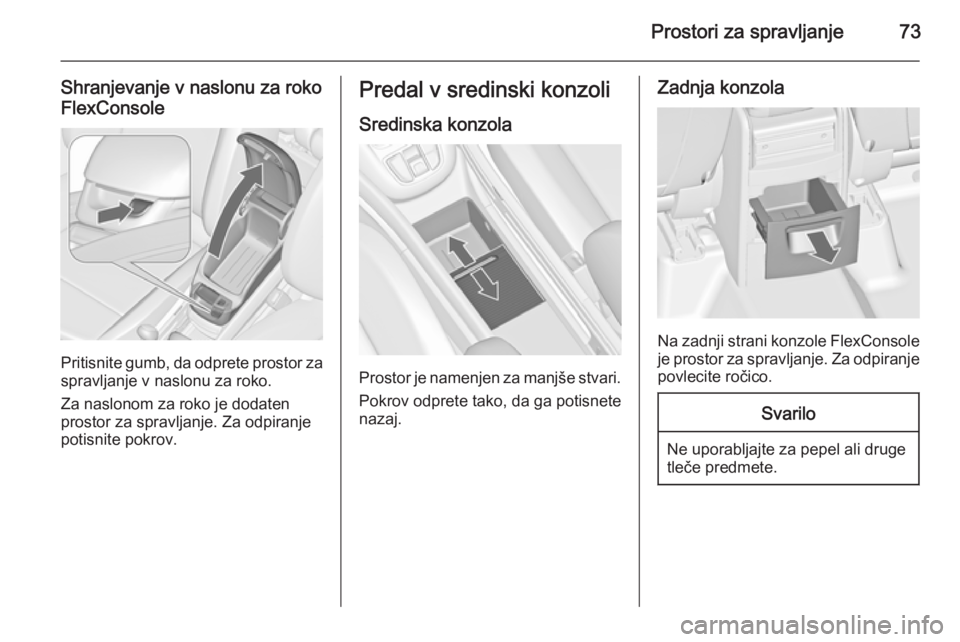

Prostori za spravljanje73
Shranjevanje v naslonu za rokoFlexConsole
Pritisnite gumb, da odprete prostor za
spravljanje v naslonu za roko.
Za naslonom za roko je dodaten
prostor za spravljanje. Za odpiranje
potisnite pokrov.
Predal v sredinski konzoli
Sredinska konzola
Prostor je namenjen za manjše stvari. Pokrov odprete tako, da ga potisnete
nazaj.
Zadnja konzola
Na zadnji strani konzole FlexConsole je prostor za spravljanje. Za odpiranje
povlecite ročico.
Svarilo
Ne uporabljajte za pepel ali druge
tleče predmete.

74Prostori za spravljanjeNosilec na zadku vozilaNosilec na zadku vozila za štiri
kolesa
Nosilec na zadku vozila (Flex-Fix
sistem) omogoča nameščanje dveh
koles na raztegljiv nosilec, ki je
vgrajen v podvozju. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 80 kg z
nameščenim adapterjem in 60 kg
brez adapterja. Pri izvlečnem nosilcu
znaša največja dovoljena obtežba na kolo 30 kg. Tako je na izvlečni nosilec
mogoče namestiti tudi električna
kolesa. Največja dovoljena obtežba
adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

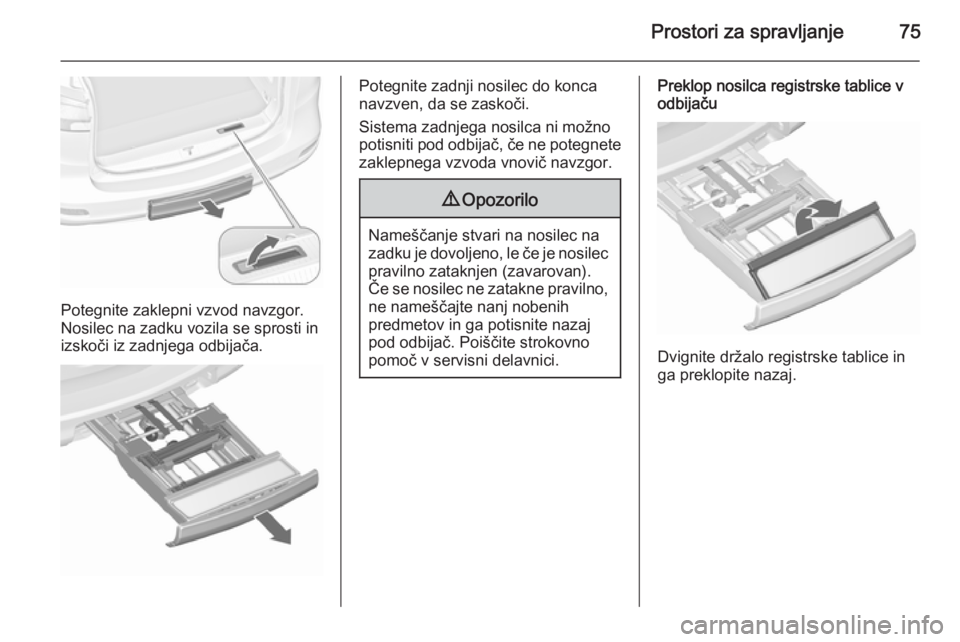

Prostori za spravljanje75
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.

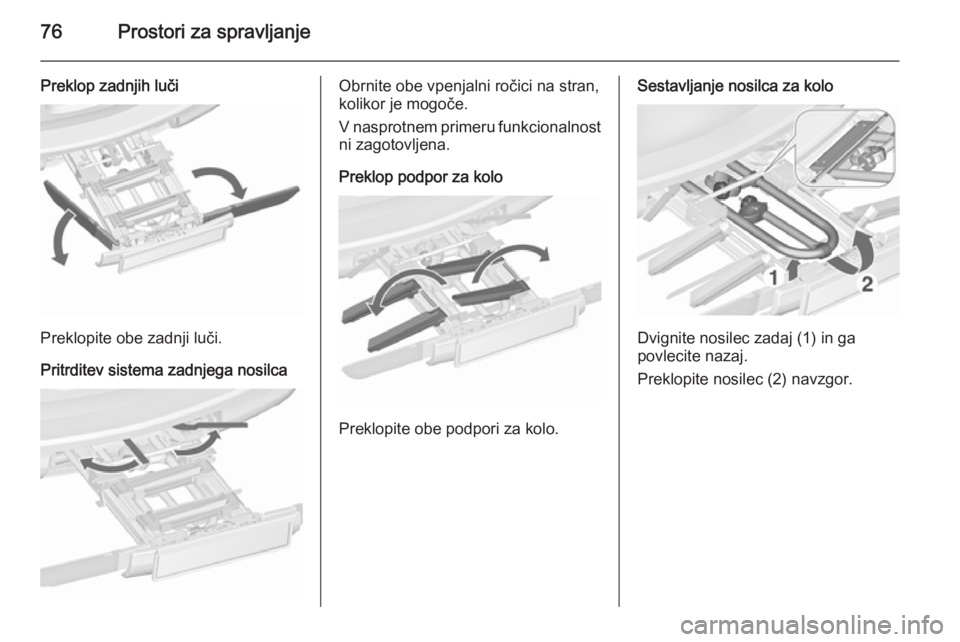

76Prostori za spravljanje
Preklop zadnjih luči
Preklopite obe zadnji luči.
Pritrditev sistema zadnjega nosilca
Obrnite obe vpenjalni ročici na stran,
kolikor je mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Preklop podpor za kolo
Preklopite obe podpori za kolo.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.

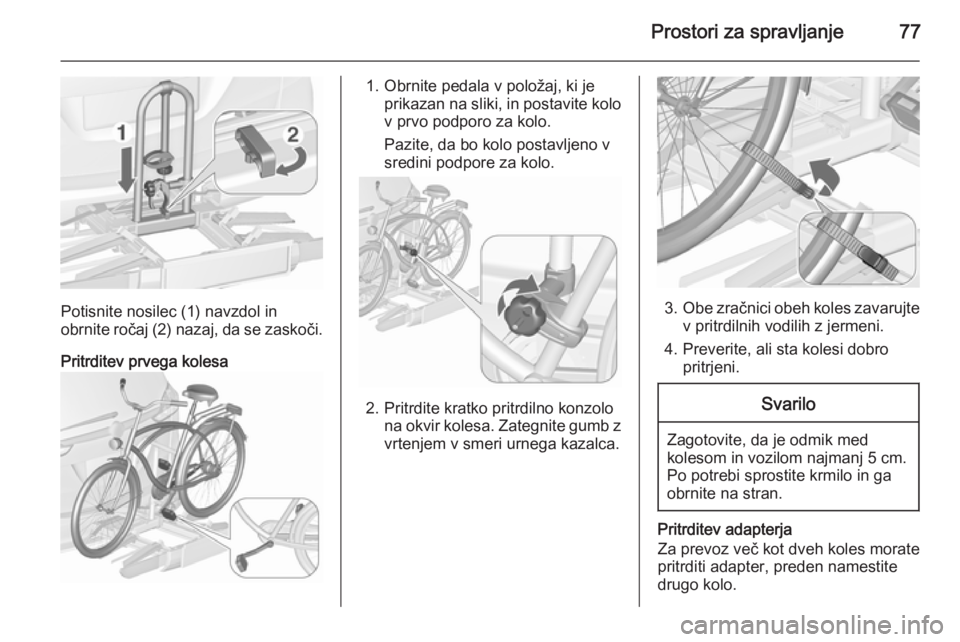

Prostori za spravljanje77
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov prvo podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
drugo kolo.

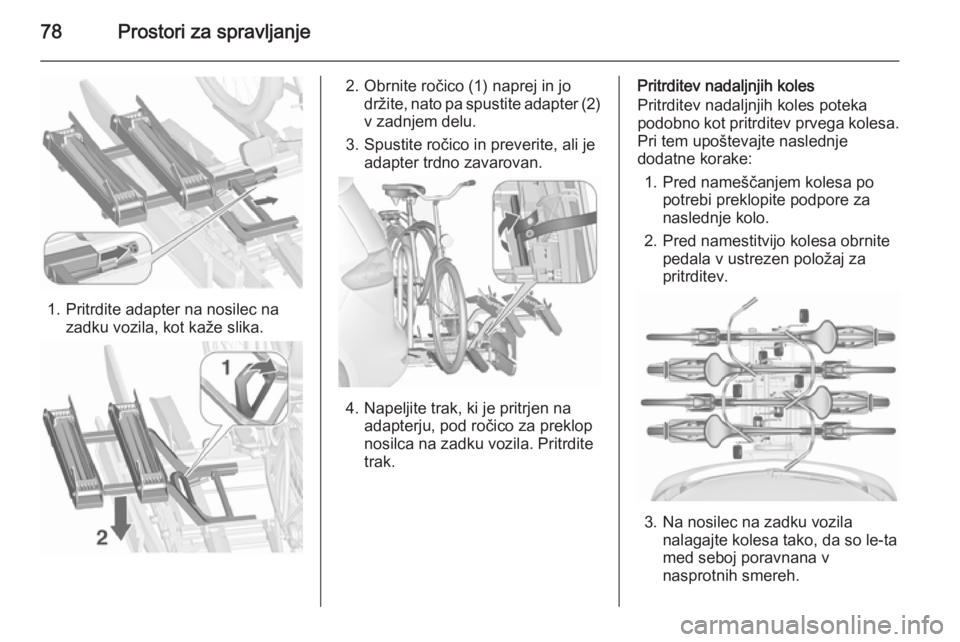

78Prostori za spravljanje
1. Pritrdite adapter na nosilec nazadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.
3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
