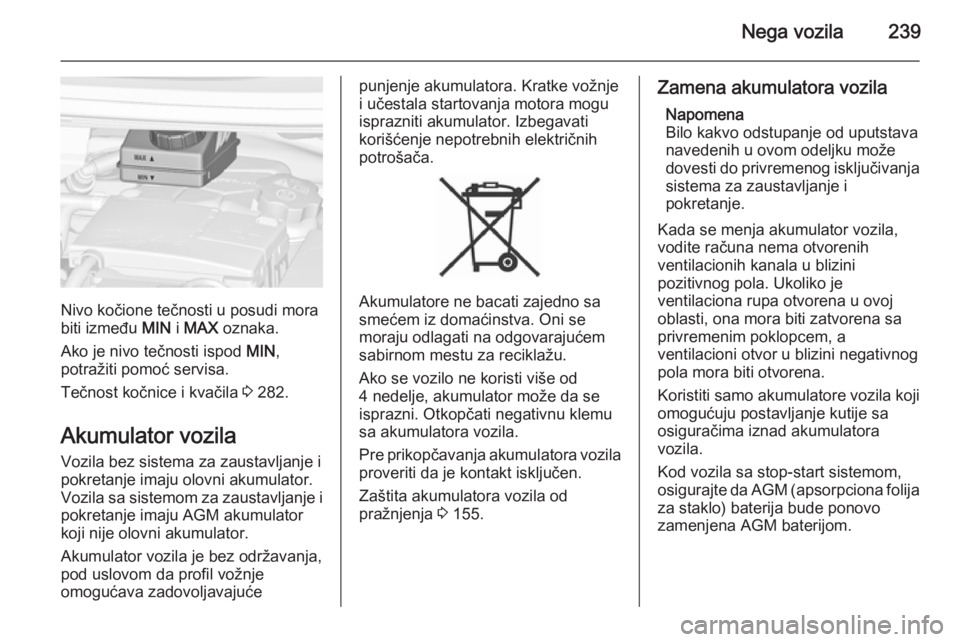

Nega vozila239
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 282.
Akumulator vozila
Vozila bez sistema za zaustavljanje i
pokretanje imaju olovni akumulator.
Vozila sa sistemom za zaustavljanje i pokretanje imaju AGM akumulator
koji nije olovni akumulator.
Akumulator vozila je bez održavanja,
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi više od
4 nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 155.
Zamena akumulatora vozila
Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo akumulatore vozila koji
omogućuju postavljanje kutije sa
osiguračima iznad akumulatora
vozila.
Kod vozila sa stop-start sistemom,
osigurajte da AGM (apsorpciona folija
za staklo) baterija bude ponovo
zamenjena AGM baterijom.

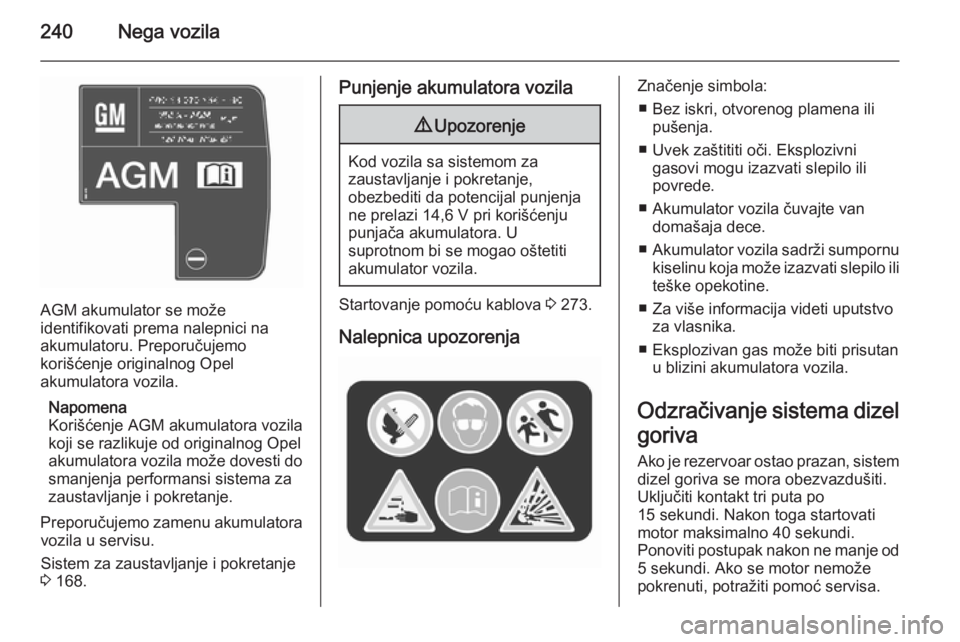

240Nega vozila
AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi sistema za
zaustavljanje i pokretanje.
Preporučujemo zamenu akumulatora vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 168.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 273.
Nalepnica upozorenja
Značenje simbola: ■ Bez iskri, otvorenog plamena ili pušenja.
■ Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može izazvati slepilo ili teške opekotine.
■ Za više informacija videti uputstvo za vlasnika.
■ Eksplozivan gas može biti prisutan u blizini akumulatora vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta po
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti postupak nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.

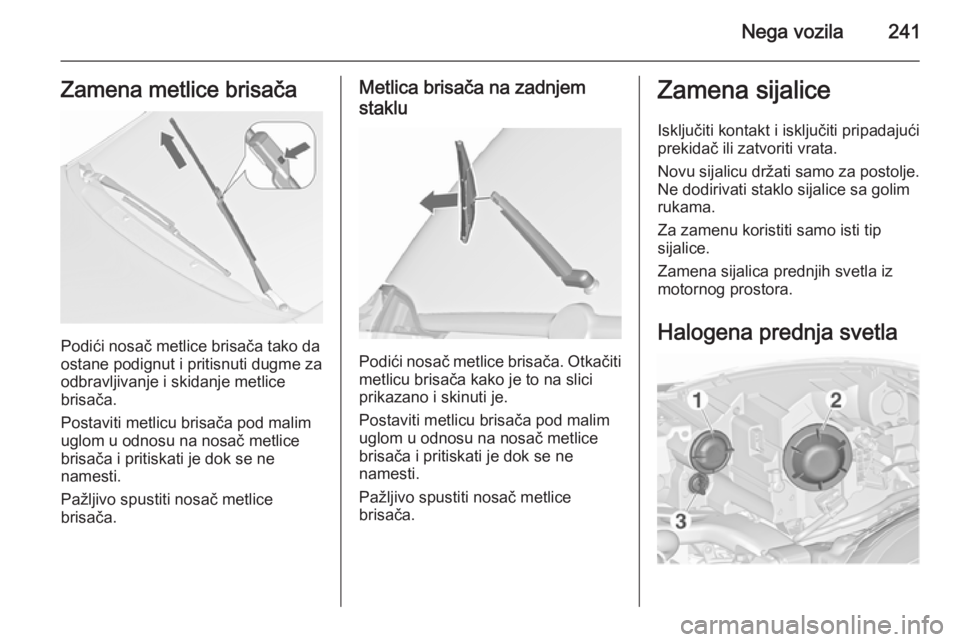

Nega vozila241Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlica brisača na zadnjem
staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetla

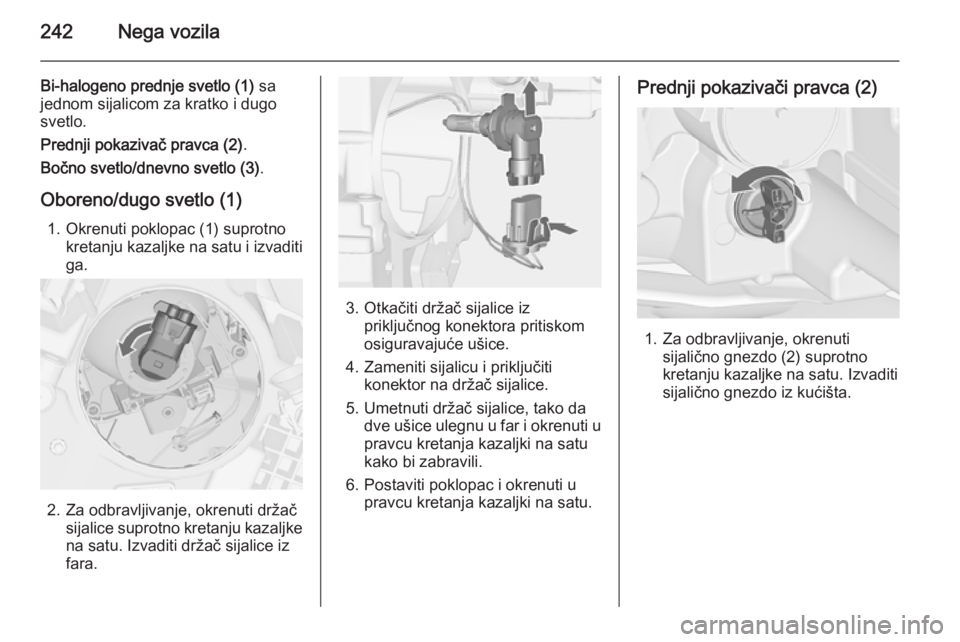

242Nega vozila
Bi-halogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Prednji pokazivač pravca (2) .
Bočno svetlo/dnevno svetlo (3) .
Oboreno/dugo svetlo (1) 1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Otkačiti držač sijalice iz priključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti upravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca (2)
1. Za odbravljivanje, okrenutisijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.

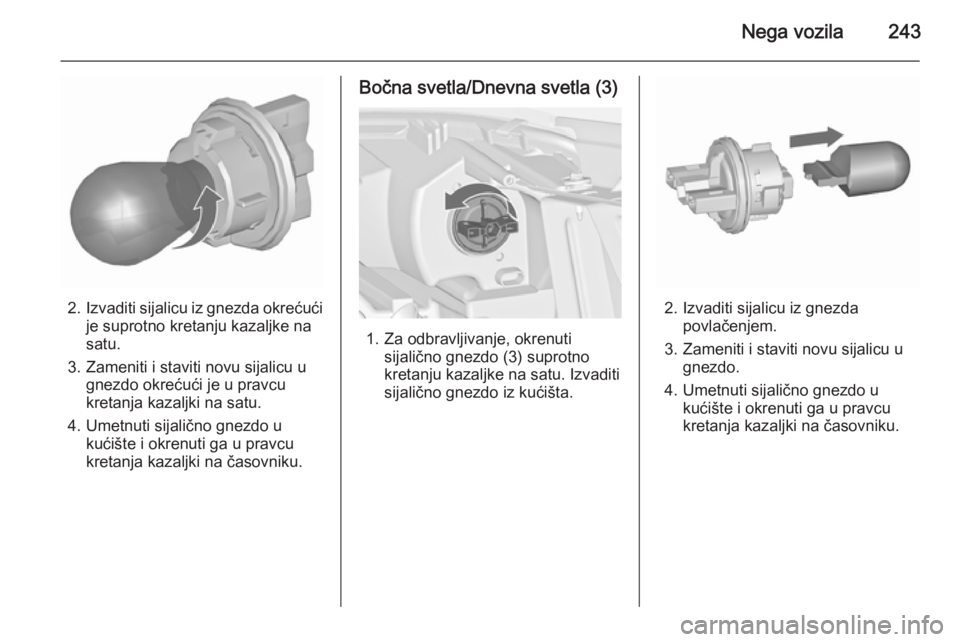

Nega vozila243
2.Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Bočna svetla/Dnevna svetla (3)
1. Za odbravljivanje, okrenuti sijalično gnezdo (3) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.

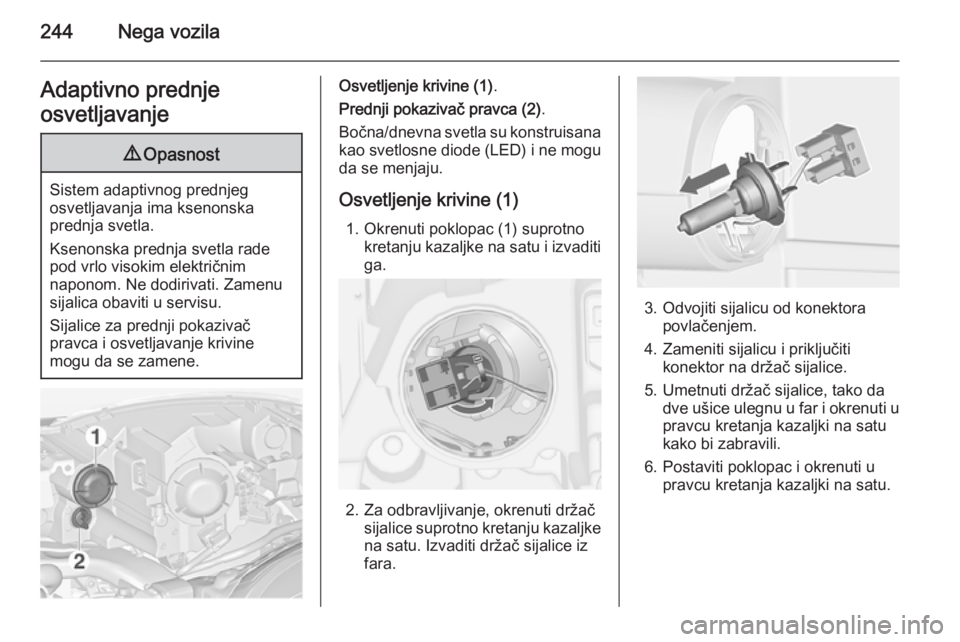

244Nega vozilaAdaptivno prednje
osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Sijalice za prednji pokazivač
pravca i osvetljavanje krivine
mogu da se zamene.
Osvetljenje krivine (1) .
Prednji pokazivač pravca (2) .
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Osvetljenje krivine (1) 1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditi
ga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.
3. Odvojiti sijalicu od konektora povlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti upravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.

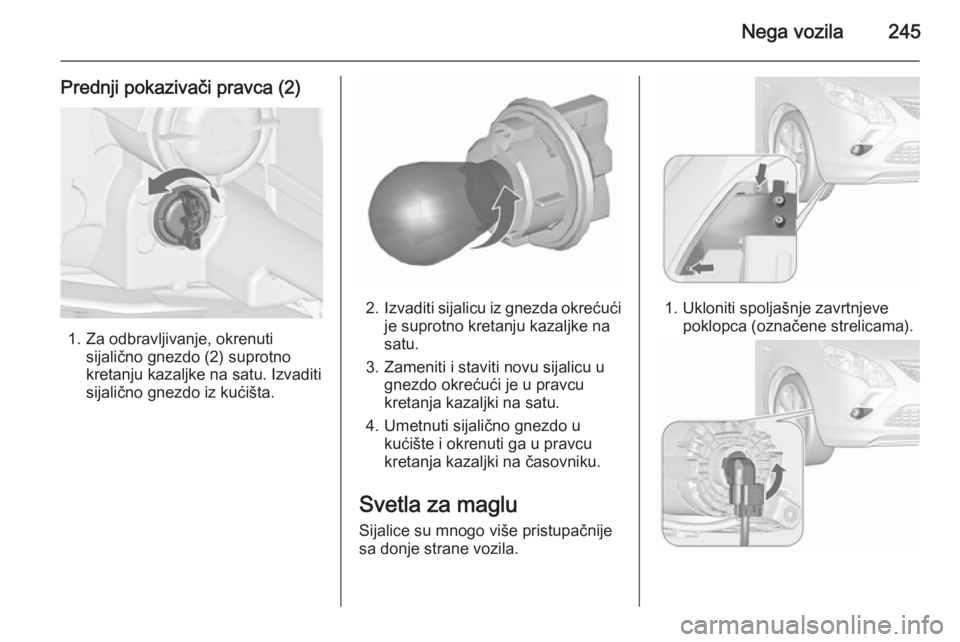

Nega vozila245
Prednji pokazivači pravca (2)
1. Za odbravljivanje, okrenutisijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.1. Ukloniti spoljašnje zavrtnjeve poklopca (označene strelicama).

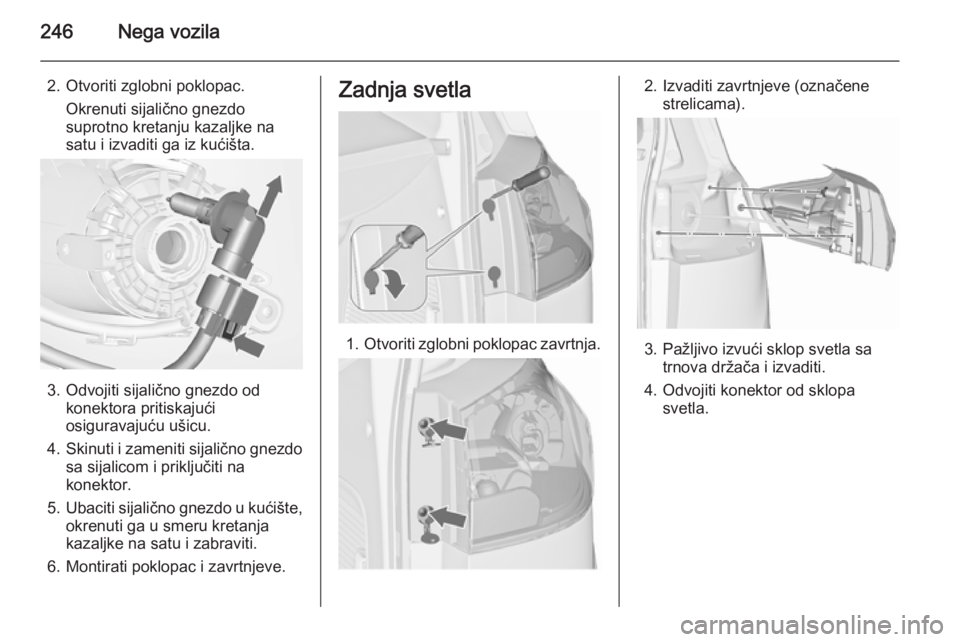

246Nega vozila
2. Otvoriti zglobni poklopac.Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti na
konektor.
5. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.
Zadnja svetla
1. Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.
4. Odvojiti konektor od sklopa svetla.

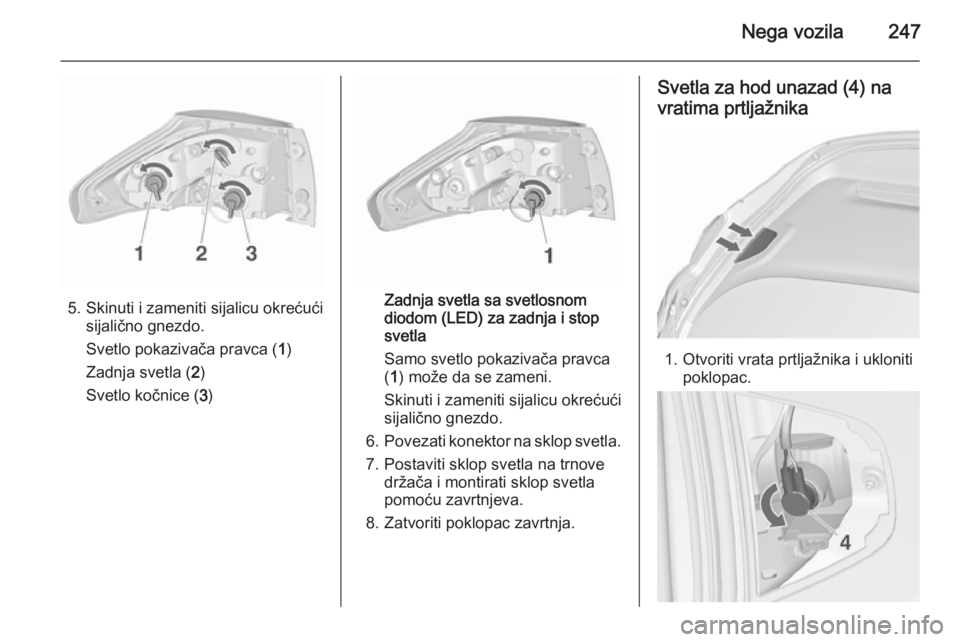

Nega vozila247
5. Skinuti i zameniti sijalicu okrećućisijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Povezati konektor na sklop svetla.
7. Postaviti sklop svetla na trnove držača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.

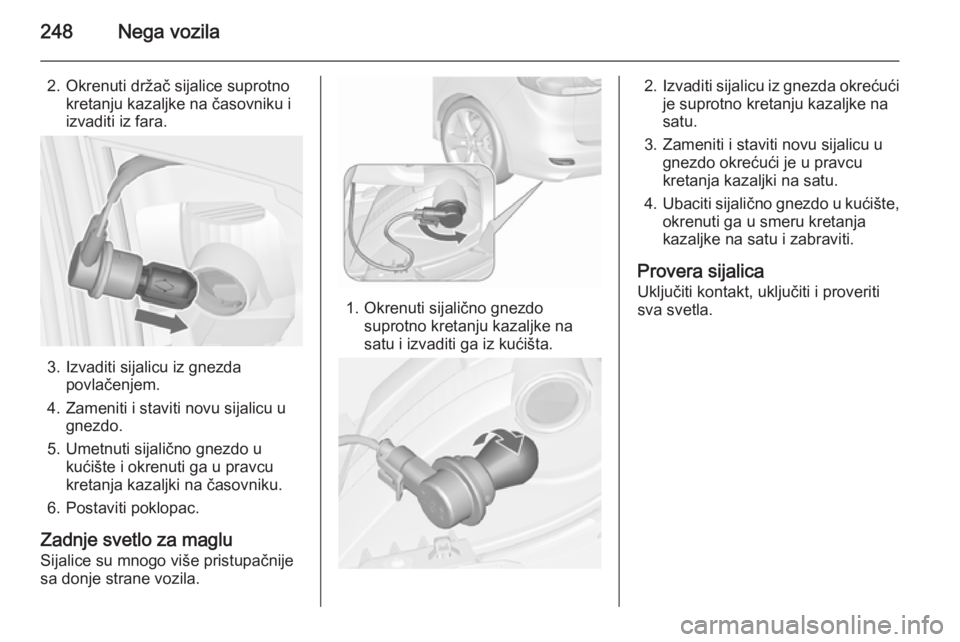

248Nega vozila
2. Okrenuti držač sijalice suprotnokretanju kazaljke na časovniku i
izvaditi iz fara.
3. Izvaditi sijalicu iz gnezda povlačenjem.
4. Zameniti i staviti novu sijalicu u gnezdo.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac.
Zadnje svetlo za maglu
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
Provera sijalica
Uključiti kontakt, uključiti i proveriti
sva svetla.
