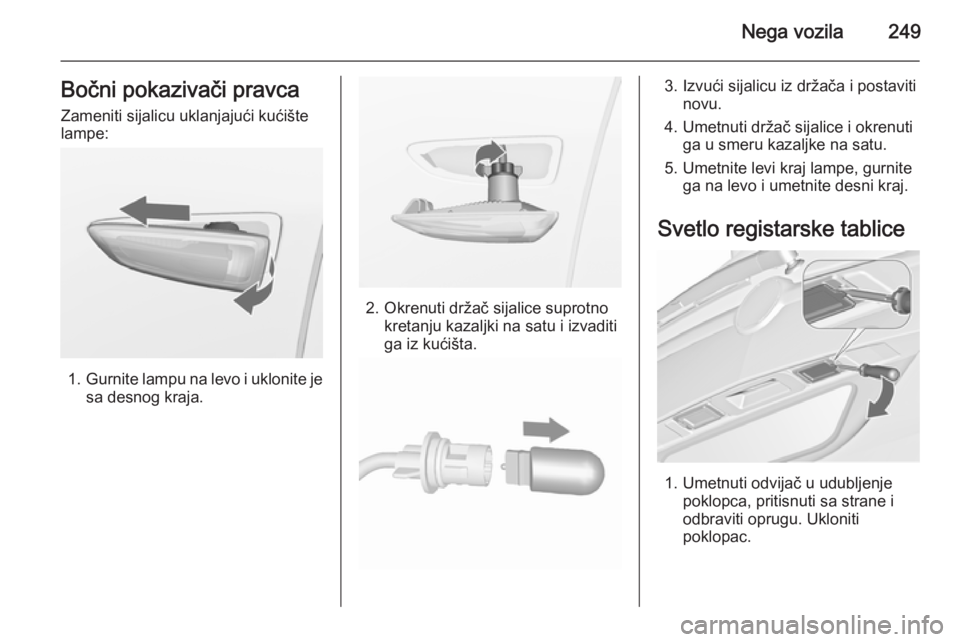

Nega vozila249Bočni pokazivači pravcaZameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu. Ukloniti
poklopac.

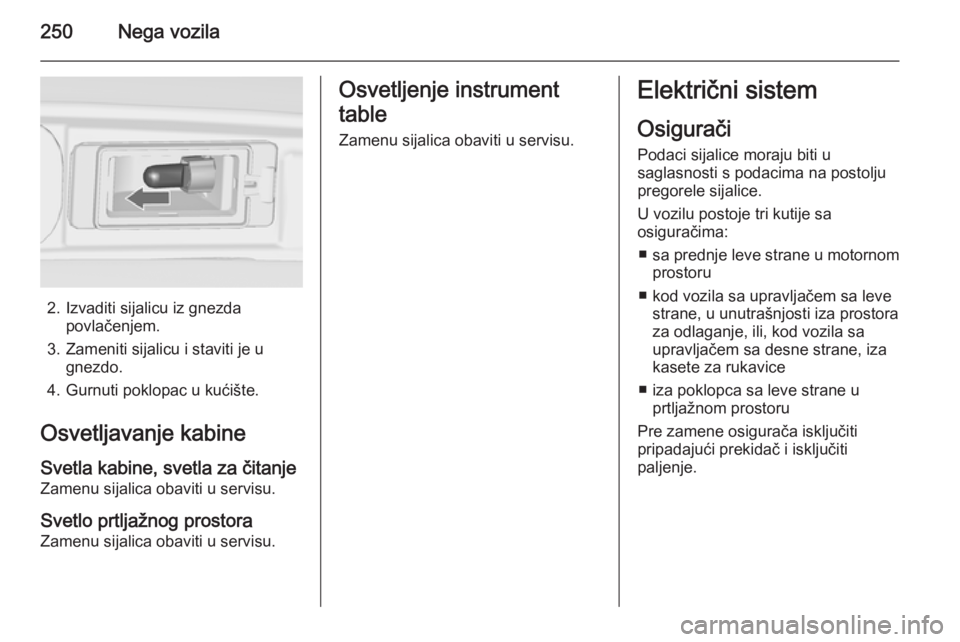

250Nega vozila
2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti sijalicu i staviti je u gnezdo.
4. Gurnuti poklopac u kućište.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru
■ kod vozila sa upravljačem sa leve strane, u unutrašnjosti iza prostora
za odlaganje, ili, kod vozila sa
upravljačem sa desne strane, iza
kasete za rukavice
■ iza poklopca sa leve strane u prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

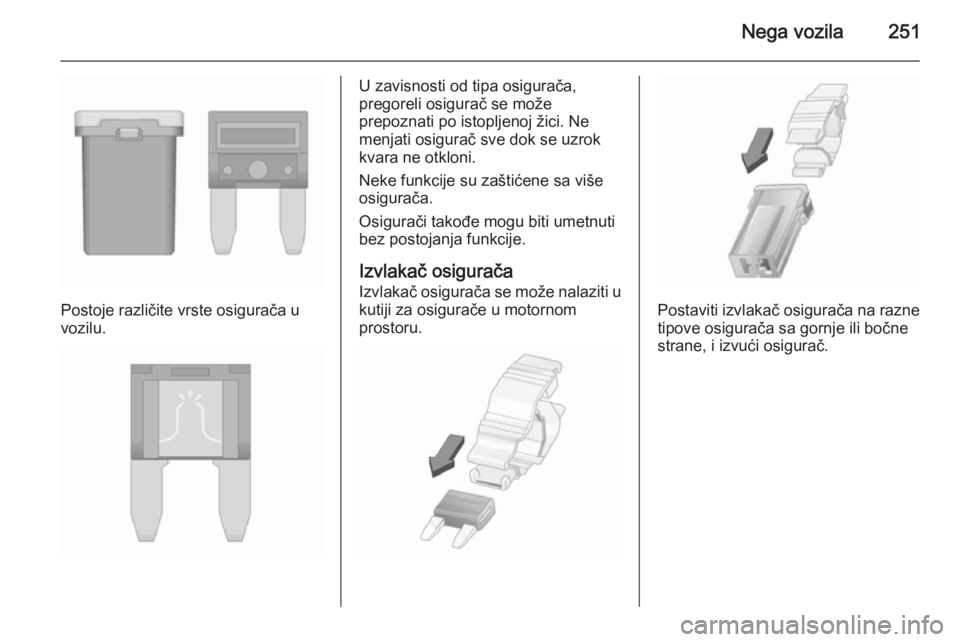

Nega vozila251
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

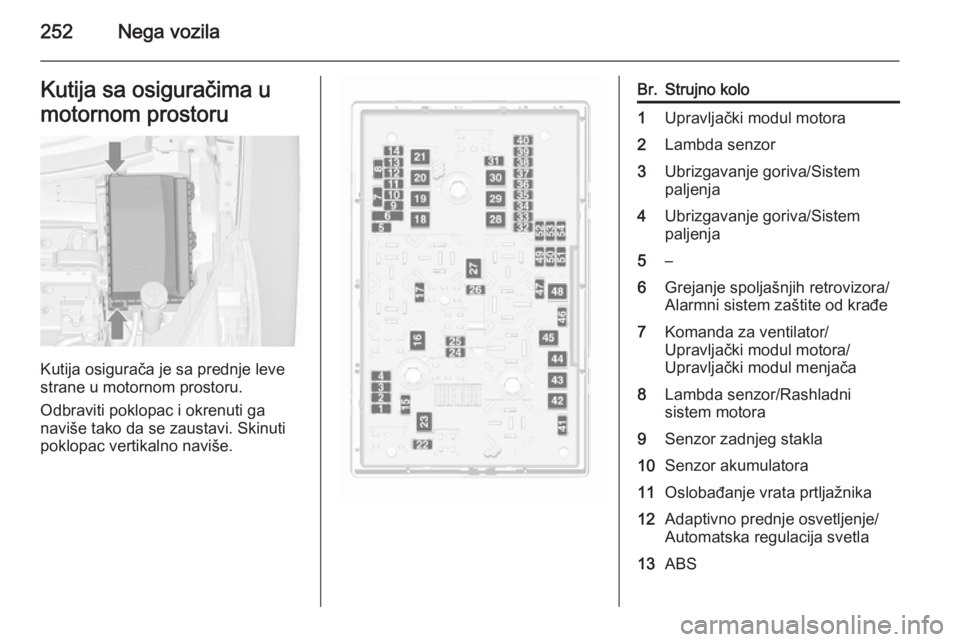

252Nega vozilaKutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.
Br.Strujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva/Sistem
paljenja4Ubrizgavanje goriva/Sistem
paljenja5–6Grejanje spoljašnjih retrovizora/
Alarmni sistem zaštite od krađe7Komanda za ventilator/
Upravljački modul motora/
Upravljački modul menjača8Lambda senzor/Rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora11Oslobađanje vrata prtljažnika12Adaptivno prednje osvetljenje/
Automatska regulacija svetla13ABS

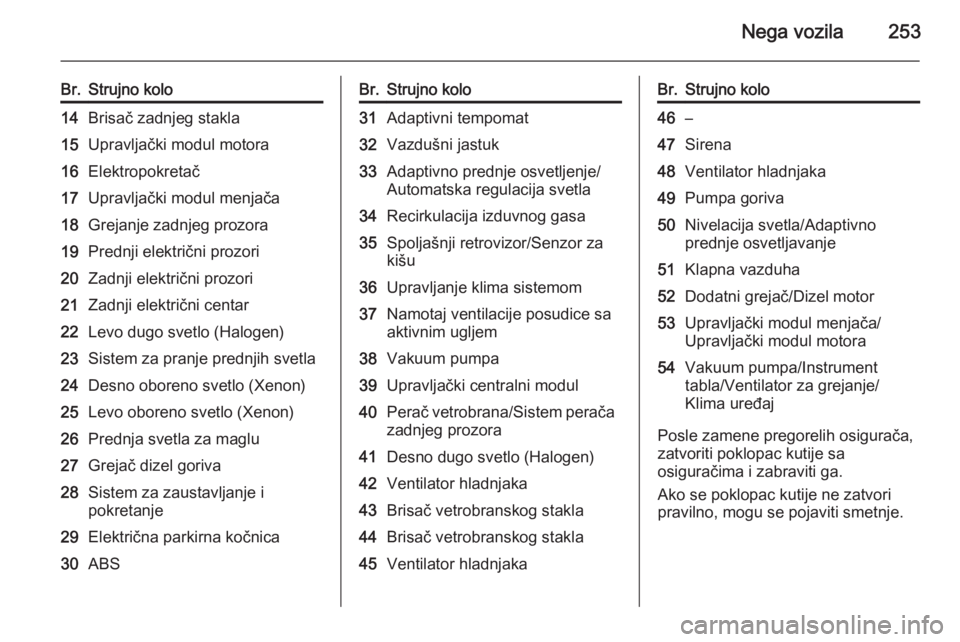

Nega vozila253
Br.Strujno kolo14Brisač zadnjeg stakla15Upravljački modul motora16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Sistem za zaustavljanje i
pokretanje29Električna parkirna kočnica30ABSBr.Strujno kolo31Adaptivni tempomat32Vazdušni jastuk33Adaptivno prednje osvetljenje/
Automatska regulacija svetla34Recirkulacija izduvnog gasa35Spoljašnji retrovizor/Senzor za
kišu36Upravljanje klima sistemom37Namotaj ventilacije posudice sa
aktivnim ugljem38Vakuum pumpa39Upravljački centralni modul40Perač vetrobrana/Sistem perača
zadnjeg prozora41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44Brisač vetrobranskog stakla45Ventilator hladnjakaBr.Strujno kolo46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla/Adaptivno
prednje osvetljavanje51Klapna vazduha52Dodatni grejač/Dizel motor53Upravljački modul menjača/
Upravljački modul motora54Vakuum pumpa/Instrument
tabla/Ventilator za grejanje/
Klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.

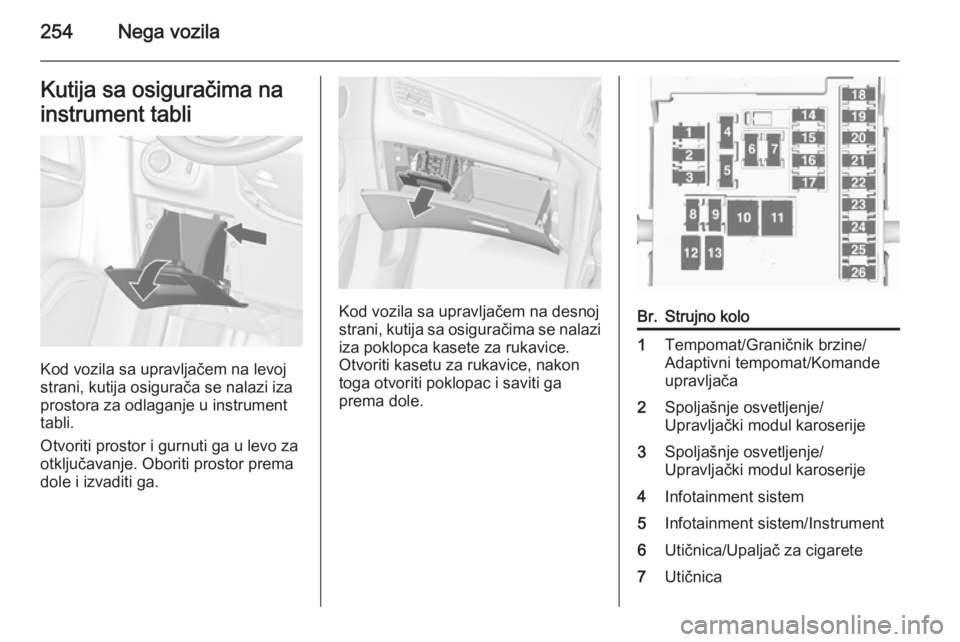

254Nega vozilaKutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
Br.Strujno kolo1Tempomat/Graničnik brzine/
Adaptivni tempomat/Komande
upravljača2Spoljašnje osvetljenje/
Upravljački modul karoserije3Spoljašnje osvetljenje/
Upravljački modul karoserije4Infotainment sistem5Infotainment sistem/Instrument6Utičnica/Upaljač za cigarete7Utičnica

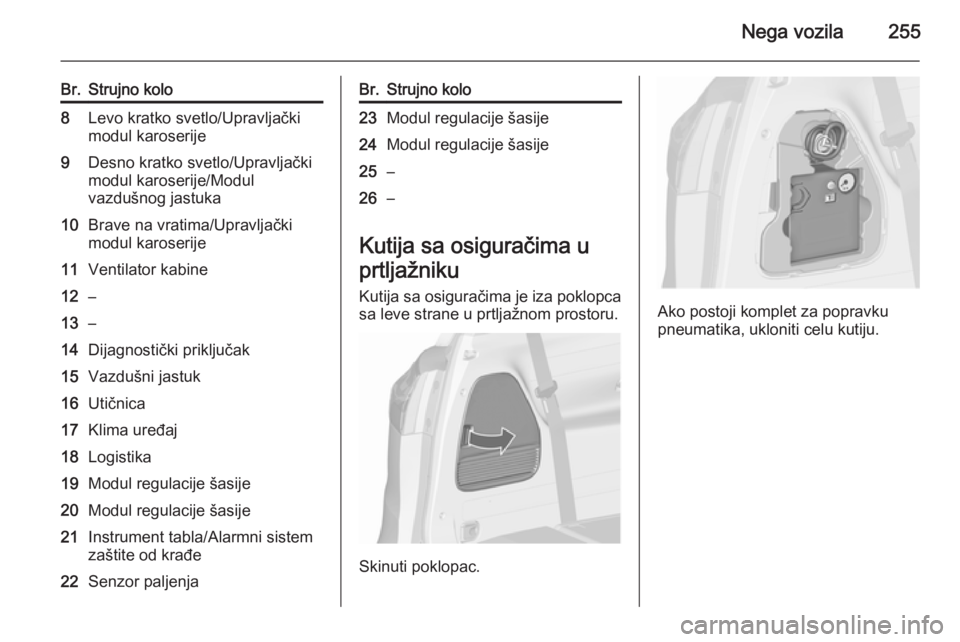

Nega vozila255
Br.Strujno kolo8Levo kratko svetlo/Upravljački
modul karoserije9Desno kratko svetlo/Upravljački
modul karoserije/Modul
vazdušnog jastuka10Brave na vratima/Upravljački
modul karoserije11Ventilator kabine12–13–14Dijagnostički priključak15Vazdušni jastuk16Utičnica17Klima uređaj18Logistika19Modul regulacije šasije20Modul regulacije šasije21Instrument tabla/Alarmni sistem
zaštite od krađe22Senzor paljenjaBr.Strujno kolo23Modul regulacije šasije24Modul regulacije šasije25–26–
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.
Ako postoji komplet za popravku
pneumatika, ukloniti celu kutiju.

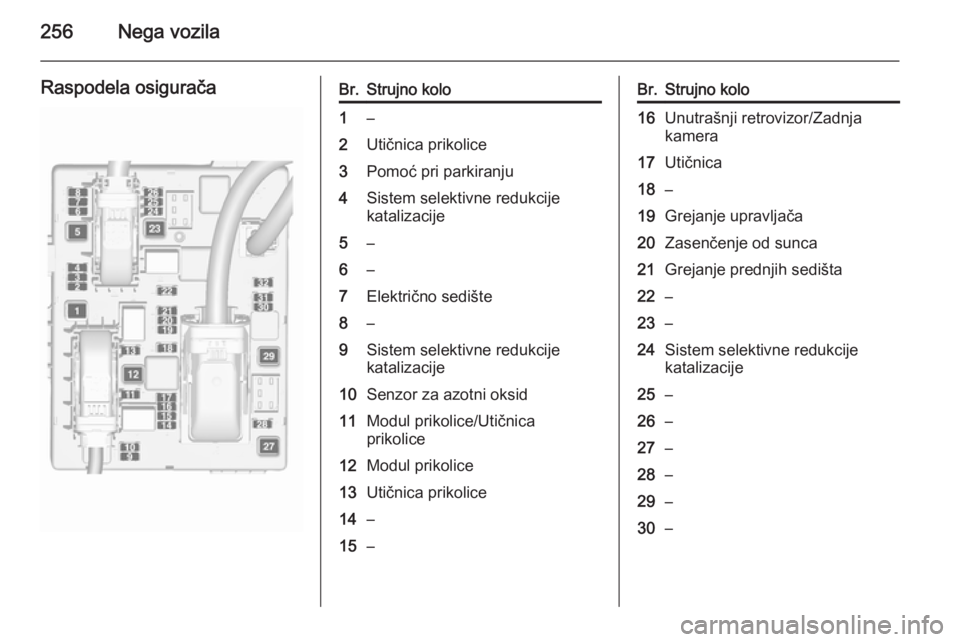

256Nega vozila
Raspodela osiguračaBr.Strujno kolo1–2Utičnica prikolice3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedište8–9Sistem selektivne redukcije
katalizacije10Senzor za azotni oksid11Modul prikolice/Utičnica
prikolice12Modul prikolice13Utičnica prikolice14–15–Br.Strujno kolo16Unutrašnji retrovizor/Zadnja
kamera17Utičnica18–19Grejanje upravljača20Zasenčenje od sunca21Grejanje prednjih sedišta22–23–24Sistem selektivne redukcije
katalizacije25–26–27–28–29–30–

Nega vozila257
Br.Strujno kolo31–32Aktivni sistem ogibljenja/
Upozorenje o napuštanju

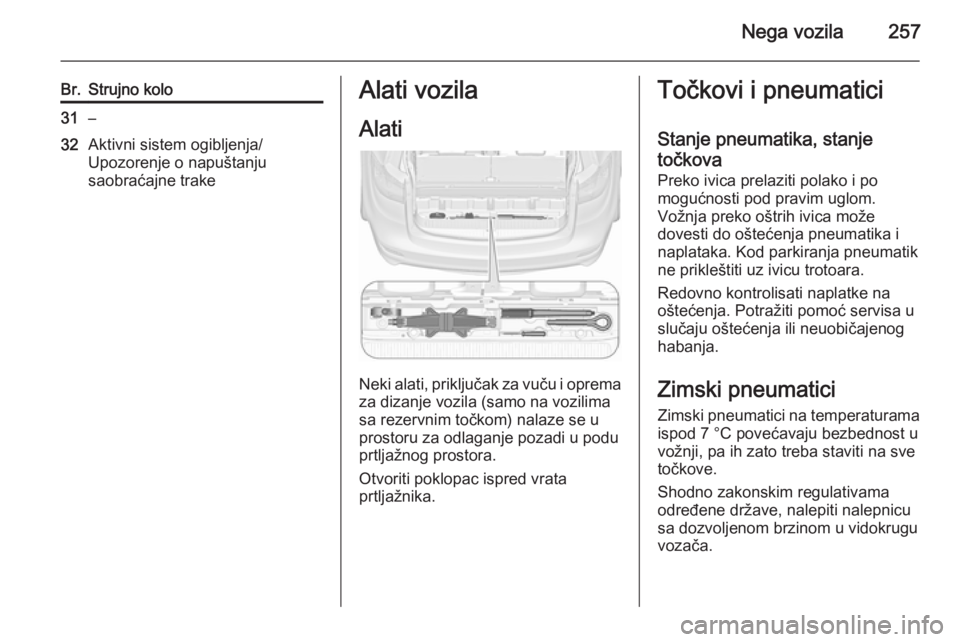

saobraćajne trakeAlati vozila
Alati
Neki alati, priključak za vuču i oprema
za dizanje vozila (samo na vozilima
sa rezervnim točkom) nalaze se u
prostoru za odlaganje pozadi u podu
prtljažnog prostora.
Otvoriti poklopac ispred vrata
prtljažnika.
Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici Zimski pneumatici na temperaturamaispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa dozvoljenom brzinom u vidokrugu
vozača.

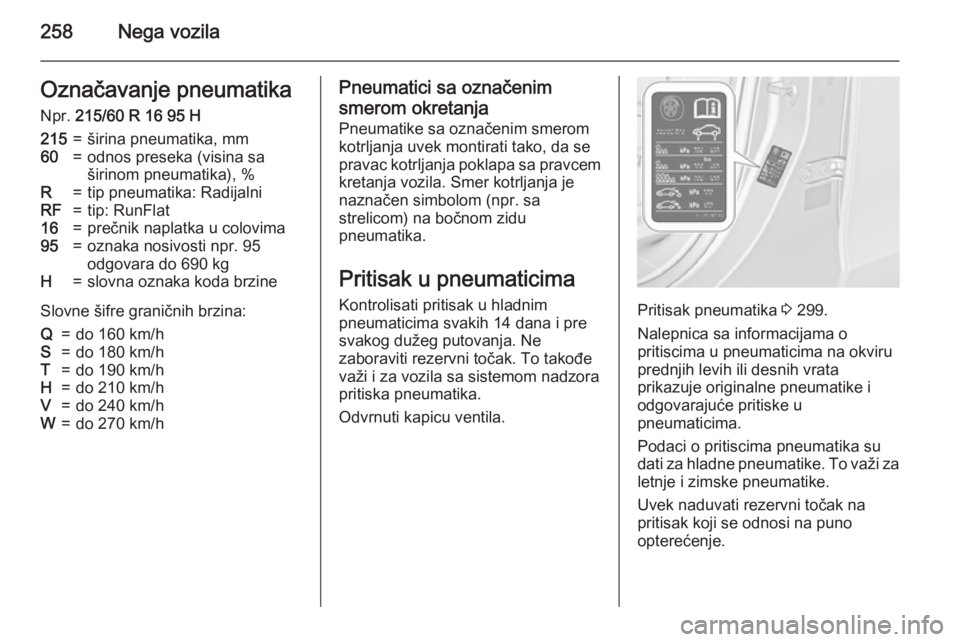

258Nega vozilaOznačavanje pneumatika
Npr. 215/60 R 16 95 H215=širina pneumatika, mm60=odnos preseka (visina sa
širinom pneumatika), %R=tip pneumatika: RadijalniRF=tip: RunFlat16=prečnik naplatka u colovima95=oznaka nosivosti npr. 95
odgovara do 690 kgH=slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 299.
Nalepnica sa informacijama o pritiscima u pneumaticima na okviru
prednjih levih ili desnih vrata
prikazuje originalne pneumatike i
odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
