Vožnja i rukovanje219Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Ne koristiti brodska dizel ulja, lož ulje,
Aquazole i slične dizel-voda emulzije.
Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Gorivo za rad na tečni gasTečni gas je poznat po engleskoj
skraćenici LPG (Liquefied Petroleum
Gas) ili francuskoj skraćenici GPL
(Gaz de Pétrole Liquéfié), što znači
"tečni naftni gas". LPG je poznat i kao "auto-gas".
LPG uglavnom sadrži propan i butan.
Oktanski broj je od 105 do 115, u
zavisnosti od odnosa butana. LPG se skladišti u tečnom stanju na pritisku
od oko 5 do 10 bara.
Tačka ključanja zavisi od pritiska i
sastava smeše. Na okolnom pritisku
iznosi od -42 °C (čist propan) do
-0,5 °C (čist butan).Pažnja
Sistem funkcioniše pri spoljnoj temperaturi od oko -8 °C do
100 °C.
Potpuna funkcionalnost LPG sistema
može da se garantuje samo ako
korišćeni tečni gas zadovoljava
minimalne zahteve standarda
DIN EN 589.
Birač goriva
Pritiskom na LPG prelazi se sa
benzina na tečni gas i obrnuto, sve
dok su traženi parametri (temperatura rashladne tečnosti, temperatura gasa
i minimalna brzina motora)
zadovoljavajući. Zahtevi se obično
ispunjavaju nakon oko 60 sekundi (u
zavisnosti od spoljašnje temperature) i prvog snažnog pritiskanja pedale
gasa. LED status služi za prikazivanje trenutnog radnog režima.

220Vožnja i rukovanje
1 isključeno=rad na benzin1 svetli=rad na tečni gas1 trepti=promena nije
moguća, nema jedne
vrste goriva
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi na
benzin sve dok se kontakt ne isključi.
Svakih šest meseci isprazniti
rezervoar za benzin tako da kontrolna
lampica i zasvetli, a zatim ga
dopuniti. Tako se zadržavaju kvalitet goriva i funkcija sistema za rad na
benzin.
U redovnim intervalima dopunjavati
rezervoar da bi se sprečila korozija u
rezervoaru.
Kvarovi i njihovo otklanjanje
Ako režim za gas ne može da se
koristi, proveriti sledeće:
■ Da li ima dovoljno tečnog gasa?■ Da li ima dovoljno benzina za startovanje?
Usled ekstremnih temperatura
sastava gasne smeše, možda će
sistemu trebati malo više vremena da pređe sa režima za benzin na režim
za gas.
U krajnjim situacijama, sistem može i
da se vrati na režim za benzin ako
minimalni zahtevi nisu ispunjeni.
Potražiti pomoć servisa u slučaju svih drugih kvarova.Pažnja
Popravke i podešavanja smeju da obavljaju samo obučeni stručnjaci
kako bi LPG sistem i dalje bio
bezbedan i pod garancijom.
Tečni gas ima poseban miris, što
olakšava detektovanje svakog
curenja.
9 Upozorenje
Ako se u vozilu ili neposrednoj
blizini oseća gas, odmah treba
preći na režim za benzin.
Zabranjeno je pušenje.
Zabranjeno je korišćenje
otvorenog plamena ili izvora
paljenja.
Ako se miris gasa i dalje oseća, motor
ne sme da se startuje. Otklon uzroka
kvara treba poveriti servisu.
Pri korišćenju podzemnih parkinga,
pridržavati se uputstava za
rukovaoce i lokalnih zakona.
Napomena
U slučaju nesreće, isključiti
napajanje i osvetljenje.
Gorivo za rad na prirodni
zemni gas Koristiti prirodni gas sa sadržajem
metana od oko 78–99 %. L-gas
(niskokalorični) ima oko 78–87 %, a
H-gas (visokokalorični) oko 87–99 %.
Biogas sa istim sadržajem metana se takođe može koristiti ukoliko je
hemijski pripremljen i bez sumpora.
Koristiti samo prirodni gas ili biogas
koji odgovara DIN 51624.
Tečni gas ili LPG se ne sme koristiti.

Vožnja i rukovanje221
Birač goriva
Pritisak na Y sa benzina prebacuje na
prirodni zemni gas i obrnuto.
Promena nije moguća pri velikim
opterećenjima (npr. pri snažnom
ubrzavanju i punom gasu). LED
status služi za prikazivanje trenutnog
radnog režima.
1 isključeno=rad na prirodnom
zemnom gasu1 svetli=rad na benzin1 trepti=promena nije
moguća, nema jedne
vrste gorivaČim se rezervoar prirodnog zemnog
gasa isprazni, vozilo automatski
prelazi na benzin sve dok se kontakt
ne isključi.
Ako se rezervoar prirodnog gasa ne
dopuni, pre ponovnog startovanja
motora sistem se mora ručno
prekopčati na režim rada na benzin.
Time se sprečava oštećenje
katalizatora (pregrevanje usled
neravnomernog napajanja gorivom).
Ukoliko se prekidač često
prekopčava u kratkom vremenskom
intervalu, aktivira se blokada
prekidača. Motor ostaje da radi na
trenutno podešenom režimu rada.
Blokada ostaje aktivna sve do
isključivanja kontakta.
Mali gubitak snage i obrtnog
momenta može se pojaviti kada se
koristi benzin. Zato se tim uslovima
moraju prilagoditi stil vožnje (npr.
prilikom preticanja) i opterećivanje vozila (npr. teret za vuču).
Svakih šest meseci isprazniti
rezervoar za benzin tako da kontrolna
lampica Y zasvetli, a zatim ga
dopuniti. To je potrebno zaodržavanje kvaliteta goriva kao i za
funkcionalnost sistema za rad na
benzin.
U redovnim intervalima dopunjavati
rezervoar da bi se sprečila korozija u
rezervoaru.
Dopuna goriva

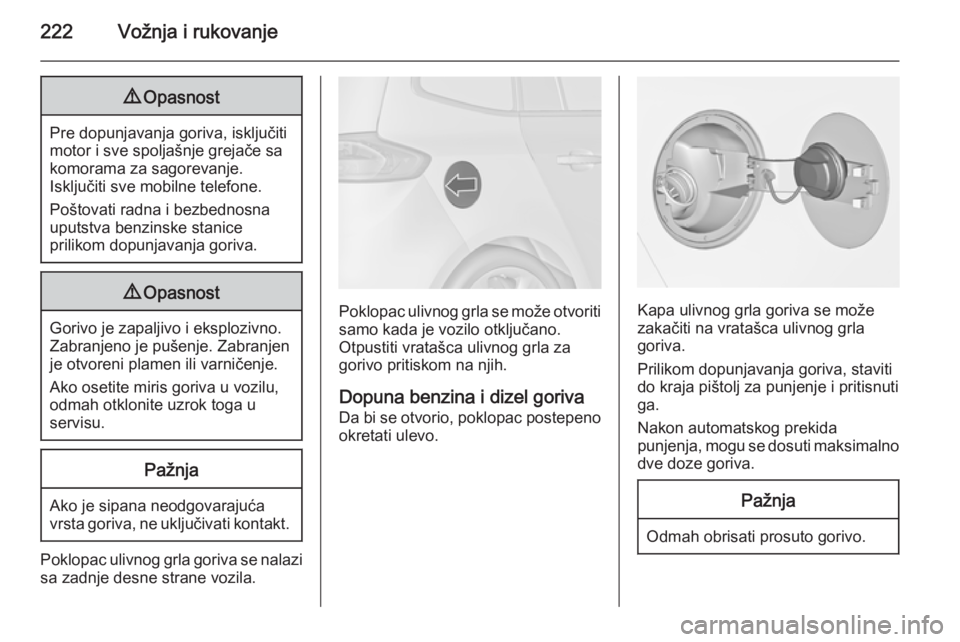

222Vožnja i rukovanje9Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Poklopac ulivnog grla goriva se nalazi
sa zadnje desne strane vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
Otpustiti vratašca ulivnog grla za
gorivo pritiskom na njih.
Dopuna benzina i dizel goriva
Da bi se otvorio, poklopac postepeno okretati ulevo.Kapa ulivnog grla goriva se može
zakačiti na vratašca ulivnog grla
goriva.
Prilikom dopunjavanja goriva, staviti
do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog prekida
punjenja, mogu se dosuti maksimalno
dve doze goriva.
Pažnja
Odmah obrisati prosuto gorivo.

Vožnja i rukovanje223

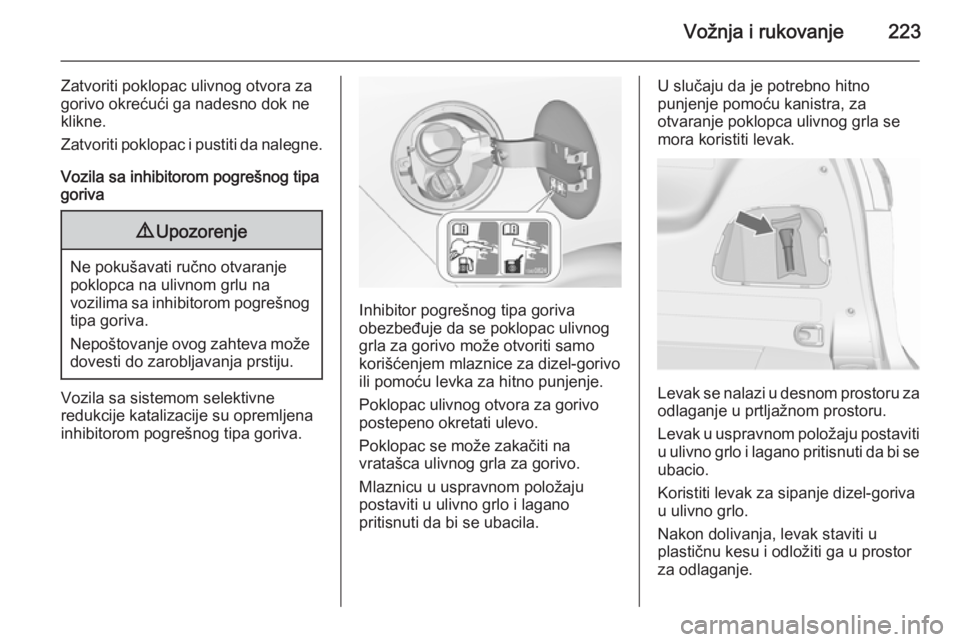

Zatvoriti poklopac ulivnog otvora za
gorivo okrećući ga nadesno dok ne klikne.
Zatvoriti poklopac i pustiti da nalegne.
Vozila sa inhibitorom pogrešnog tipa
goriva9 Upozorenje
Ne pokušavati ručno otvaranje
poklopca na ulivnom grlu na
vozilima sa inhibitorom pogrešnog
tipa goriva.
Nepoštovanje ovog zahteva može dovesti do zarobljavanja prstiju.
Vozila sa sistemom selektivne
redukcije katalizacije su opremljena
inhibitorom pogrešnog tipa goriva.
Inhibitor pogrešnog tipa goriva
obezbeđuje da se poklopac ulivnog
grla za gorivo može otvoriti samo
korišćenjem mlaznice za dizel-gorivo
ili pomoću levka za hitno punjenje.
Poklopac ulivnog otvora za gorivo
postepeno okretati ulevo.
Poklopac se može zakačiti na
vratašca ulivnog grla za gorivo.
Mlaznicu u uspravnom položaju
postaviti u ulivno grlo i lagano
pritisnuti da bi se ubacila.
U slučaju da je potrebno hitno
punjenje pomoću kanistra, za
otvaranje poklopca ulivnog grla se
mora koristiti levak.
Levak se nalazi u desnom prostoru za odlaganje u prtljažnom prostoru.
Levak u uspravnom položaju postaviti
u ulivno grlo i lagano pritisnuti da bi se ubacio.
Koristiti levak za sipanje dizel-goriva
u ulivno grlo.
Nakon dolivanja, levak staviti u
plastičnu kesu i odložiti ga u prostor
za odlaganje.

224Vožnja i rukovanje

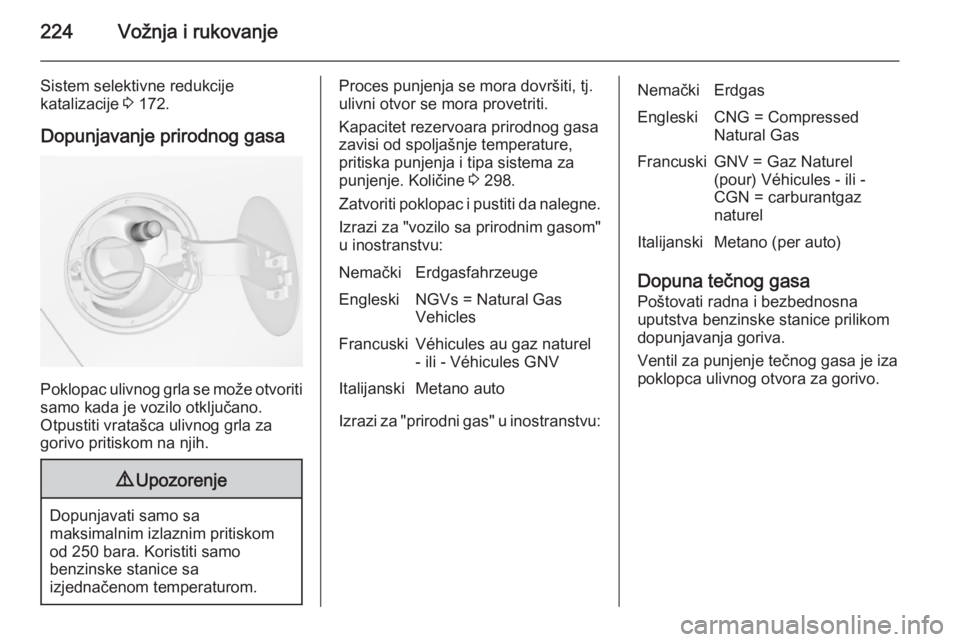

Sistem selektivne redukcije
katalizacije 3 172.
Dopunjavanje prirodnog gasa
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
Otpustiti vratašca ulivnog grla za
gorivo pritiskom na njih.
9 Upozorenje
Dopunjavati samo sa
maksimalnim izlaznim pritiskom
od 250 bara. Koristiti samo
benzinske stanice sa
izjednačenom temperaturom.
Proces punjenja se mora dovršiti, tj.
ulivni otvor se mora provetriti.
Kapacitet rezervoara prirodnog gasa
zavisi od spoljašnje temperature,
pritiska punjenja i tipa sistema za
punjenje. Količine 3 298.
Zatvoriti poklopac i pustiti da nalegne.
Izrazi za "vozilo sa prirodnim gasom"
u inostranstvu:NemačkiErdgasfahrzeugeEngleskiNGVs = Natural Gas
VehiclesFrancuskiVéhicules au gaz naturel
- ili - Véhicules GNVItalijanskiMetano auto
Izrazi za "prirodni gas" u inostranstvu:
NemačkiErdgasEngleskiCNG = Compressed
Natural GasFrancuskiGNV = Gaz Naturel
(pour) Véhicules - ili -
CGN = carburantgaz
naturelItalijanskiMetano (per auto)
Dopuna tečnog gasa
Poštovati radna i bezbednosna
uputstva benzinske stanice prilikom
dopunjavanja goriva.
Ventil za punjenje tečnog gasa je iza
poklopca ulivnog otvora za gorivo.

Vožnja i rukovanje225
Odvrnuti zaštitni poklopac na ulivnom
grlu.
Rukom čvrsto pritegnuti potreban
adapter na ulivnom grlu.
ACME adapter: Uvrnuti navrtku
pištolja za punjenje na adapter.
Pritisnuti naniže blokirajuću ručicu na pištolju za punjenje.
DISH ulivno grlo (Italija): Postaviti
pištolj za punjenje u adapter.
Pritisnuti naniže blokirajuću ručicu na
pištolju za punjenje.
Bajonetsko ulivno grlo: Postaviti
pištolj za punjenje na adapter i okrenuti ga ulevo ili udesno za
četvrtinu kruga. Povući blokirajuću ručicu na pištolju za punjenje do
kraja.
EURO ulivno grlo: Pritisnuti pištolj za
punjenje na adapter tako da se
aktivira.
Pritisnuti dugme na automatu za
točenje tečnog gasa. Sistem za
punjenje se zaustavlja ili počinje
sporije da radi kada je napunjeno
80 % rezervoara (maksimalan nivo
punjenja).
Otpustiti dugme na sistemu za
punjenje da bi se punjenje prekinulo.
Otpustiti blokirajuću ručicu i ukloniti
pištolj za punjenje. Mala količina
tečnog gasa može da iscuri.
Ukloniti adapter i staviti ga u vozilo.
Montirati zaštitni poklopac da strana tela ne bi prodrla u otvor za punjenje
i sistem.9 Upozorenje
Zbog konstrukcije sistema,
neizbežno je da tečni gas malo iscuri nakon otpuštanja
blokirajuće ručice. Izbegavati
udisanje.

226Vožnja i rukovanje9Upozorenje

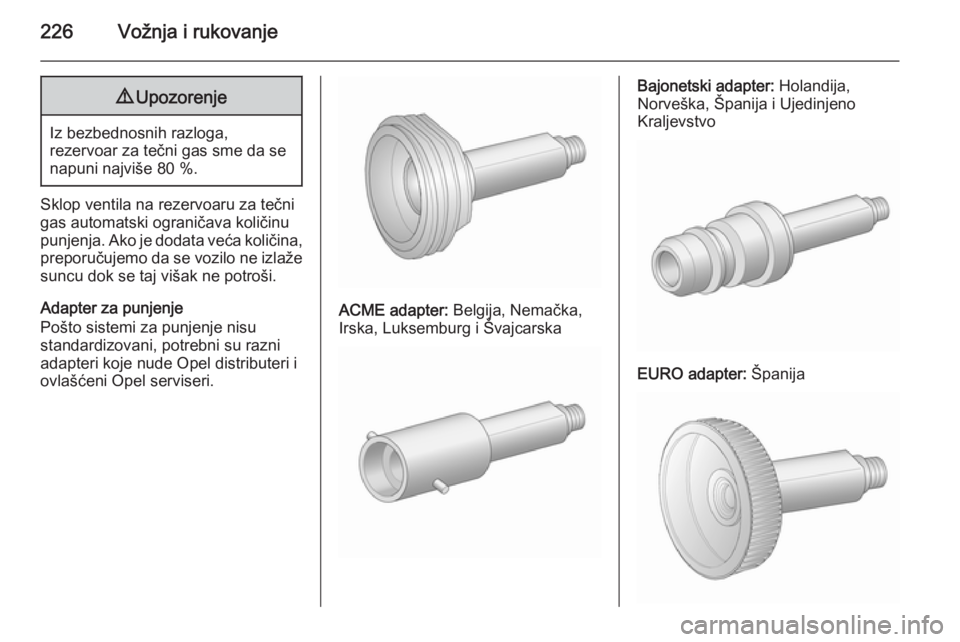

Iz bezbednosnih razloga,
rezervoar za tečni gas sme da se
napuni najviše 80 %.
Sklop ventila na rezervoaru za tečni
gas automatski ograničava količinu
punjenja. Ako je dodata veća količina,
preporučujemo da se vozilo ne izlaže suncu dok se taj višak ne potroši.
Adapter za punjenje
Pošto sistemi za punjenje nisu
standardizovani, potrebni su razni
adapteri koje nude Opel distributeri i ovlašćeni Opel serviseri.
ACME adapter: Belgija, Nemačka,
Irska, Luksemburg i Švajcarska
Bajonetski adapter: Holandija,
Norveška, Španija i Ujedinjeno
Kraljevstvo
EURO adapter: Španija

Vožnja i rukovanje227

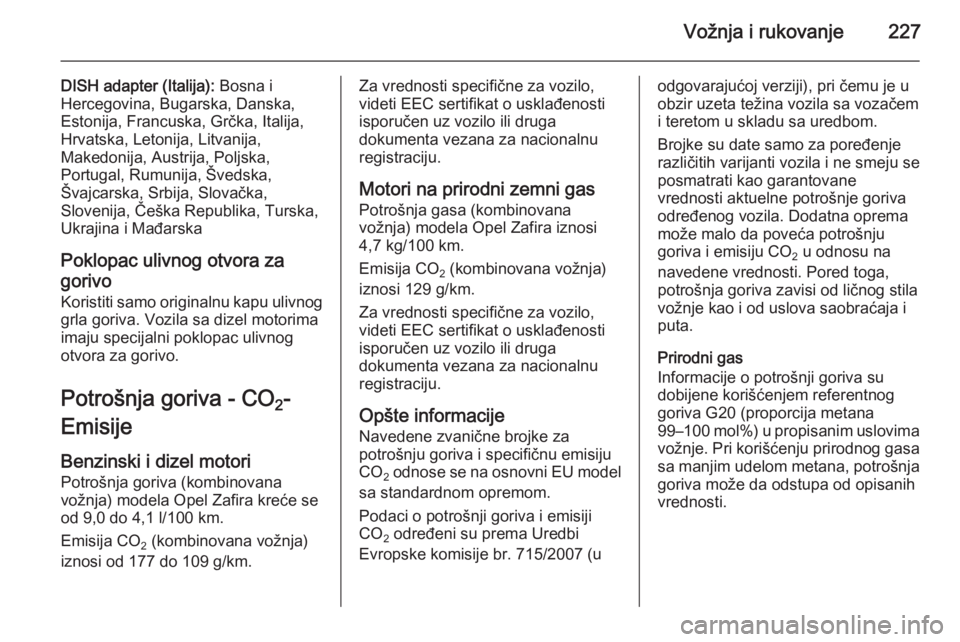

DISH adapter (Italija): Bosna i
Hercegovina, Bugarska, Danska,
Estonija, Francuska, Grčka, Italija, Hrvatska, Letonija, Litvanija,
Makedonija, Austrija, Poljska,
Portugal, Rumunija, Švedska,
Švajcarska, Srbija, Slovačka,
Slovenija, Češka Republika, Turska,
Ukrajina i Mađarska
Poklopac ulivnog otvora za
gorivo
Koristiti samo originalnu kapu ulivnog grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva - CO 2-
Emisije
Benzinski i dizel motori
Potrošnja goriva (kombinovana
vožnja) modela Opel Zafira kreće se
od 9,0 do 4,1 l/100 km.
Emisija CO 2 (kombinovana vožnja)
iznosi od 177 do 109 g/km.Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Motori na prirodni zemni gas
Potrošnja gasa (kombinovana
vožnja) modela Opel Zafira iznosi
4,7 kg/100 km.
Emisija CO 2 (kombinovana vožnja)
iznosi 129 g/km.
Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije
Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema Uredbi
Evropske komisije br. 715/2007 (uodgovarajućoj verziji), pri čemu je u
obzir uzeta težina vozila sa vozačem
i teretom u skladu sa uredbom.
Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva određenog vozila. Dodatna oprema
može malo da poveća potrošnju
goriva i emisiju CO 2 u odnosu na
navedene vrednosti. Pored toga,
potrošnja goriva zavisi od ličnog stila
vožnje kao i od uslova saobraćaja i
puta.
Prirodni gas
Informacije o potrošnji goriva su
dobijene korišćenjem referentnog
goriva G20 (proporcija metana
99–100 mol%) u propisanim uslovima
vožnje. Pri korišćenju prirodnog gasa sa manjim udelom metana, potrošnja
goriva može da odstupa od opisanih
vrednosti.

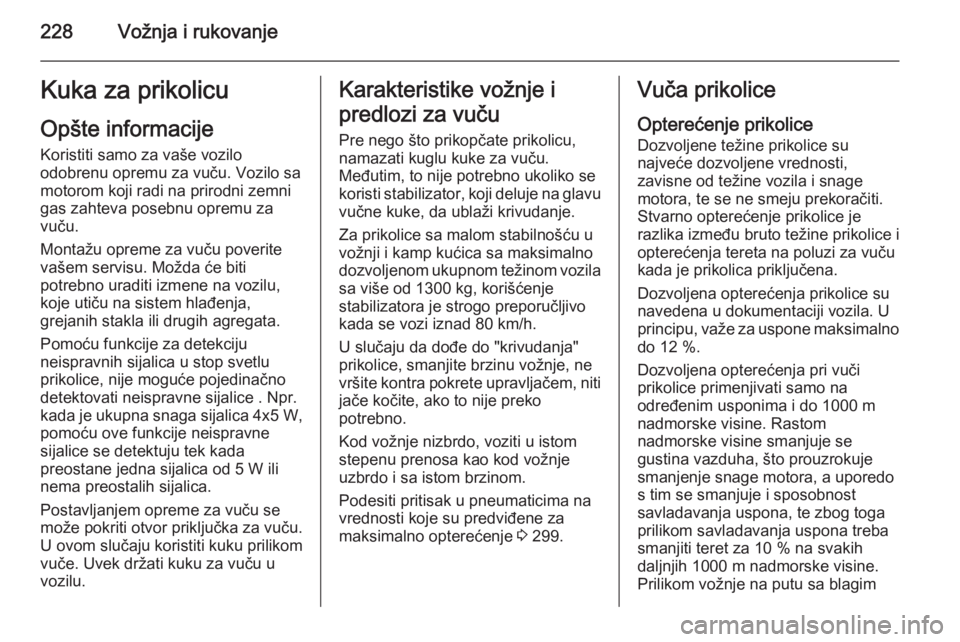

228Vožnja i rukovanjeKuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Vozilo sa motorom koji radi na prirodni zemni
gas zahteva posebnu opremu za
vuču.
Montažu opreme za vuču poverite
vašem servisu. Možda će biti
potrebno uraditi izmene na vozilu,
koje utiču na sistem hlađenja,
grejanih stakla ili drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice . Npr. kada je ukupna snaga sijalica 4x5 W,
pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću uvožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila
sa više od 1300 kg, korišćenje
stabilizatora je strogo preporučljivo
kada se vozi iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršite kontra pokrete upravljačem, niti jače kočite, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 299.Vuča prikolice
Opterećenje prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12 %.
Dozvoljena opterećenja pri vuči
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Rastom
nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10 % na svakih
daljnjih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagim
