Rijden en bediening209
Verkeersborden
begin en einde van:
■ snelwegen
■ rijkswegen
■ woonervenOnderborden ■ aanvullingen op verkeersborden
■ aanhanger trekken verboden
■ bij natheid
■ bij ijs
■ richtingspijlen
Borden maximumsnelheid worden
getoond in het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐ heid of als er gedurende een be‐
paalde periode geen ander bord
wordt geconstateerd.
In het display zijn combinaties van
meerdere borden mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een bijkomend bord werd gedetecteerd dat niet door het sys‐
teem kan worden herkend.
Het systeem is actief tot een snelheid
van 200 km/u afhankelijk van de ver‐
lichtingsomstandigheden. ’s Nachts is het systeem actief tot een snelheid
van 160 km/u.
Zodra de snelheid onder 55 km/u komt, wordt het display gereset enwordt de inhoud van de pagina met
verkeersborden gewist, bijv. bij het betreden van een stadsgebied. De
volgende herkende snelheidsindica‐
tie zal worden weergegeven.

210Rijden en bediening
Displayweergave
De verkeersborden worden getoond
op de pagina
Verkeersbordherkenning van het Dri‐
ver Information Center. Dit kunt u se‐
lecteren met het stelwiel op de rich‐ tingaanwijzerhendel 3 119.
Wanneer u een andere functie op het Driver Information Centre-menu hebt
gekozen en u daarna weer de pagina Verkeersbordherkenning kiest, wordt
het laatst herkende verkeersbord ge‐
toond.
Na het wissen van de verkeersbor‐ denpagina door het systeem ver‐
schijnt het volgende symbool:
De inhoud van de pagina met ver‐
keersborden wordt ook gewist wan‐
neer u onder het rijden de knop
SET/CLR de richtingaanwijzerhendel
langer indrukt.
Popup-functie
Maximumsnelheden en inhaalverbo‐
den verschijnen als pop-up op elke
pagina van het Driver Information
Center.

Rijden en bediening211
De popup-functie kan worden uitge‐
zet op de verkeersbordenpagina door op de knop SET/CLR van de rich‐
tingaanwijzerhendel te drukken.
Wanneer de pagina wordt getoond,
moet u Uit selecteren om de popup-
functie uit te schakelen. Schakel de
functie weer in door te kiezen voor
Aan . Bij inschakeling van het contact
is de pop-upfunctie gedeactiveerd.
Het pop-upvenster wordt
ca. 8 seconden lang weergegeven op het Driver Information Centre.
Storing
De verkeersbordherkenning werkt
eventueel niet goed wanneer:
■ de voorruit ter hoogte van de front‐ camera niet schoon is
■ verkeersborden geheel of gedeel‐ telijk bedekt zijn of lastig waar‐neembaar zijn
■ de omgevingsomstandigheden on‐ gunstig zijn, bijv. harde regen,
sneeuw, direct zonlicht of schadu‐
wen. In dat geval verschijnt Geen
verkeersbordherk. door het weer op het display■ de verkeersborden incorrect ge‐ monteerd of beschadigd zijn
■ verkeersborden niet voldoen aan het Verdrag van Wenen inzake de
verkeerstekens (Wiener Überein‐
kommen über Straßenverkehrszei‐
chen)Voorzichtig
Het systeem is bedoeld om de be‐ stuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet weer‐
geeft.
Het systeem herkent geen andere
verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze rij‐ stijl.
Pas uw snelheid altijd aan de staat
van het wegdek aan.

212Rijden en bedieningDe hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane Departure Warning
Het Lane Departure Warning-sys‐
teem houdt via een frontcamera de
belijning in het oog van de rijstrook
waarin u rijdt. Het systeem detecteert veranderingen van rijstrook en waar‐
schuwt u met visuele en akoestische
signalen wanneer u onbedoeld van
rijstrook verandert.
De criteria voor een onbedoelde ver‐
andering van rijstrook zijn:
■ geen bediening van de richtingaan‐
wijzers
■ geen bediening van het rempedaal ■ geen bediening van het gaspedaal of snelheidsverhoging
■ geen actieve stuurbeweging
Wanneer de bestuurder actief is,
waarschuwt het systeem niet.
Inschakelen
U activeert het Lane Departure War‐
ning System door de knop ) in te
drukken. De brandende led in de
knop geeft aan dat het systeem is in‐ geschakeld. Wanneer de controle‐
lamp ) in de instrumentengroep
groen brandt, is het systeem klaar
voor gebruik.
Het systeem werkt alleen bij snelhe‐
den hoger dan 56 km/u en wanneer wegbelijning aanwezig is.
Wanneer het systeem een onbe‐
doelde verandering van rijstrook her‐
kent, dan wordt de controlelamp )
geel en knippert deze. Tegelijkertijd
hoort u een geluidssignaal.
Uitschakelen
Het systeem wordt gedeactiveerd
door de toets ) in te drukken; de led
in de toets gaat uit.
Bij snelheden lager dan 56 km/u
werkt het systeem niet.

Rijden en bediening213

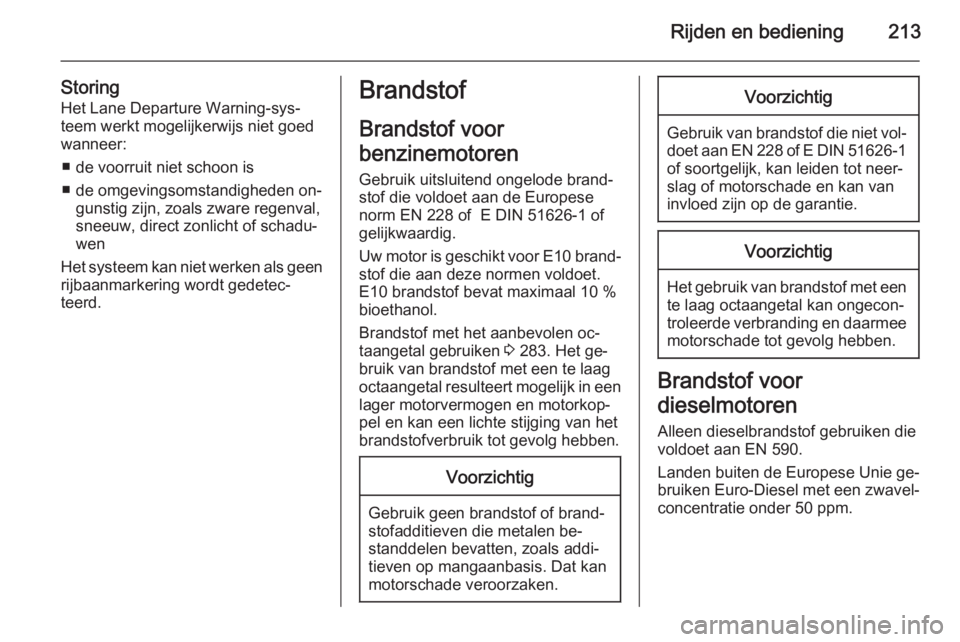

Storing
Het Lane Departure Warning-sys‐
teem werkt mogelijkerwijs niet goed
wanneer:
■ de voorruit niet schoon is
■ de omgevingsomstandigheden on‐ gunstig zijn, zoals zware regenval,
sneeuw, direct zonlicht of schadu‐
wen
Het systeem kan niet werken als geen rijbaanmarkering wordt gedetec‐
teerd.Brandstof
Brandstof voor
benzinemotoren
Gebruik uitsluitend ongelode brand‐
stof die voldoet aan de Europese
norm EN 228 of E DIN 51626-1 of
gelijkwaardig.
Uw motor is geschikt voor E10 brand‐
stof die aan deze normen voldoet.
E10 brandstof bevat maximaal 10 %
bioethanol.
Brandstof met het aanbevolen oc‐
taangetal gebruiken 3 283. Het ge‐
bruik van brandstof met een te laag
octaangetal resulteert mogelijk in een lager motorvermogen en motorkop‐pel en kan een lichte stijging van het
brandstofverbruik tot gevolg hebben.Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen be‐
standdelen bevatten, zoals addi‐
tieven op mangaanbasis. Dat kan
motorschade veroorzaken.
Voorzichtig
Gebruik van brandstof die niet vol‐ doet aan EN 228 of E DIN 51626-1
of soortgelijk, kan leiden tot neer‐ slag of motorschade en kan vaninvloed zijn op de garantie.
Voorzichtig
Het gebruik van brandstof met een te laag octaangetal kan ongecon‐
troleerde verbranding en daarmee
motorschade tot gevolg hebben.
Brandstof voor
dieselmotoren Alleen dieselbrandstof gebruiken die
voldoet aan EN 590.
Landen buiten de Europese Unie ge‐
bruiken Euro-Diesel met een zwavel‐ concentratie onder 50 ppm.

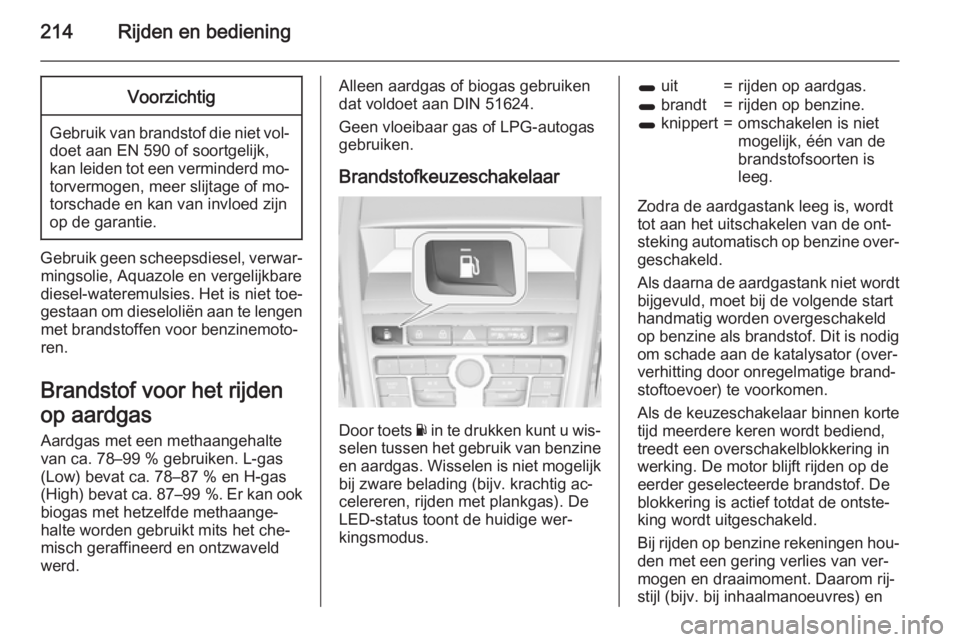

214Rijden en bedieningVoorzichtig
Gebruik van brandstof die niet vol‐doet aan EN 590 of soortgelijk,kan leiden tot een verminderd mo‐ torvermogen, meer slijtage of mo‐
torschade en kan van invloed zijn
op de garantie.
Gebruik geen scheepsdiesel, verwar‐ mingsolie, Aquazole en vergelijkbare
diesel-wateremulsies. Het is niet toe‐
gestaan om dieseloliën aan te lengen met brandstoffen voor benzinemoto‐
ren.
Brandstof voor het rijden
op aardgas Aardgas met een methaangehalte
van ca. 78–99 % gebruiken. L-gas
(Low) bevat ca. 78–87 % en H-gas
(High) bevat ca. 87–99 %. Er kan ook
biogas met hetzelfde methaange‐
halte worden gebruikt mits het che‐
misch geraffineerd en ontzwaveld
werd.
Alleen aardgas of biogas gebruiken
dat voldoet aan DIN 51624.
Geen vloeibaar gas of LPG-autogas
gebruiken.
Brandstofkeuzeschakelaar
Door toets Y in te drukken kunt u wis‐
selen tussen het gebruik van benzine
en aardgas. Wisselen is niet mogelijk
bij zware belading (bijv. krachtig ac‐
celereren, rijden met plankgas). De
LED-status toont de huidige wer‐
kingsmodus.
1 uit=rijden op aardgas.1 brandt=rijden op benzine.1 knippert=omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg.
Zodra de aardgastank leeg is, wordt
tot aan het uitschakelen van de ont‐
steking automatisch op benzine over‐
geschakeld.
Als daarna de aardgastank niet wordt
bijgevuld, moet bij de volgende start
handmatig worden overgeschakeld
op benzine als brandstof. Dit is nodig
om schade aan de katalysator (over‐
verhitting door onregelmatige brand‐
stoftoevoer) te voorkomen.
Als de keuzeschakelaar binnen korte
tijd meerdere keren wordt bediend,
treedt een overschakelblokkering in
werking. De motor blijft rijden op de
eerder geselecteerde brandstof. De
blokkering is actief totdat de ontste‐
king wordt uitgeschakeld.
Bij rijden op benzine rekeningen hou‐ den met een gering verlies van ver‐mogen en draaimoment. Daarom rij‐
stijl (bijv. bij inhaalmanoeuvres) en

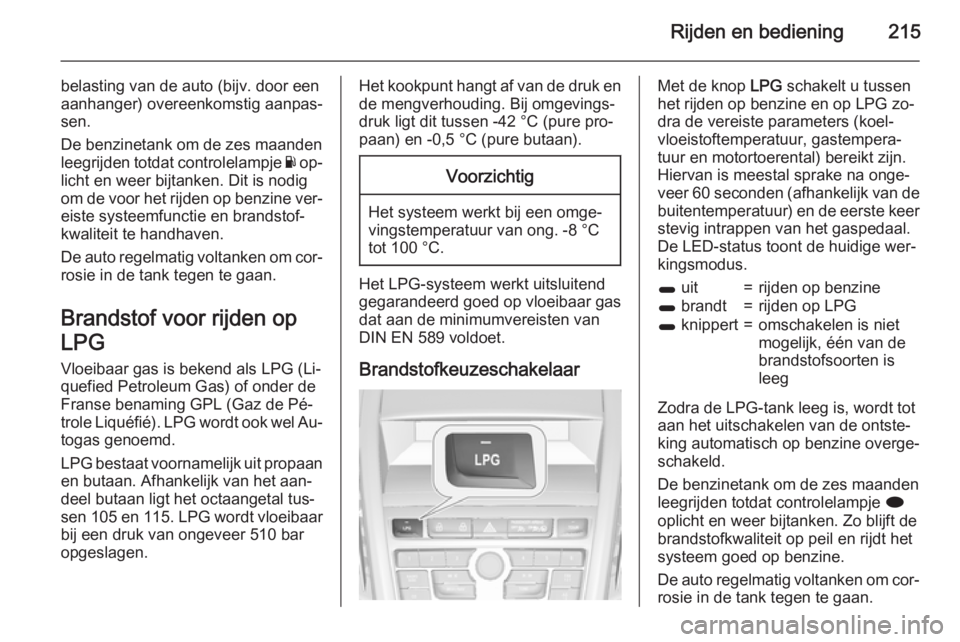

Rijden en bediening215
belasting van de auto (bijv. door een
aanhanger) overeenkomstig aanpas‐
sen.
De benzinetank om de zes maanden
leegrijden totdat controlelampje Y op‐
licht en weer bijtanken. Dit is nodig
om de voor het rijden op benzine ver‐
eiste systeemfunctie en brandstof‐
kwaliteit te handhaven.
De auto regelmatig voltanken om cor‐
rosie in de tank tegen te gaan.
Brandstof voor rijden op
LPG Vloeibaar gas is bekend als LPG (Li‐quefied Petroleum Gas) of onder de
Franse benaming GPL (Gaz de Pé‐
trole Liquéfié). LPG wordt ook wel Au‐
togas genoemd.
LPG bestaat voornamelijk uit propaan
en butaan. Afhankelijk van het aan‐
deel butaan ligt het octaangetal tus‐
sen 105 en 115. LPG wordt vloeibaar bij een druk van ongeveer 510 bar
opgeslagen.Het kookpunt hangt af van de druk en de mengverhouding. Bij omgevings‐druk ligt dit tussen -42 °C (pure pro‐paan) en -0,5 °C (pure butaan).Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.
Het LPG-systeem werkt uitsluitend
gegarandeerd goed op vloeibaar gas dat aan de minimumvereisten van
DIN EN 589 voldoet.
Brandstofkeuzeschakelaar
Met de knop LPG schakelt u tussen
het rijden op benzine en op LPG zo‐
dra de vereiste parameters (koel‐
vloeistoftemperatuur, gastempera‐
tuur en motortoerental) bereikt zijn.
Hiervan is meestal sprake na onge‐
veer 60 seconden (afhankelijk van de
buitentemperatuur) en de eerste keer stevig intrappen van het gaspedaal.
De LED-status toont de huidige wer‐
kingsmodus.1 uit=rijden op benzine1 brandt=rijden op LPG1 knippert=omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
De benzinetank om de zes maanden
leegrijden totdat controlelampje i
oplicht en weer bijtanken. Zo blijft de
brandstofkwaliteit op peil en rijdt het
systeem goed op benzine.
De auto regelmatig voltanken om cor‐ rosie in de tank tegen te gaan.

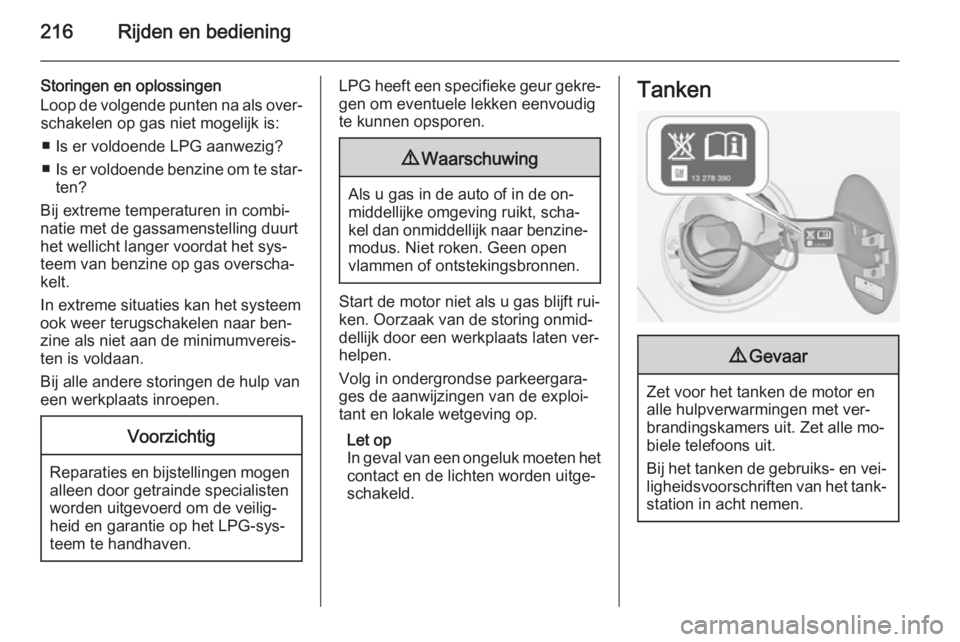

216Rijden en bediening
Storingen en oplossingen
Loop de volgende punten na als over‐ schakelen op gas niet mogelijk is:
■ Is er voldoende LPG aanwezig?■ Is er voldoende benzine om te star‐
ten?
Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het sys‐
teem van benzine op gas overscha‐
kelt.
In extreme situaties kan het systeem
ook weer terugschakelen naar ben‐
zine als niet aan de minimumvereis‐
ten is voldaan.
Bij alle andere storingen de hulp van
een werkplaats inroepen.Voorzichtig
Reparaties en bijstellingen mogen alleen door getrainde specialisten
worden uitgevoerd om de veilig‐
heid en garantie op het LPG-sys‐
teem te handhaven.
LPG heeft een specifieke geur gekre‐
gen om eventuele lekken eenvoudig
te kunnen opsporen.9 Waarschuwing
Als u gas in de auto of in de on‐
middellijke omgeving ruikt, scha‐
kel dan onmiddellijk naar benzine‐
modus. Niet roken. Geen open
vlammen of ontstekingsbronnen.
Start de motor niet als u gas blijft rui‐
ken. Oorzaak van de storing onmid‐
dellijk door een werkplaats laten ver‐
helpen.
Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐
tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐
schakeld.
Tanken9 Gevaar
Zet voor het tanken de motor en
alle hulpverwarmingen met ver‐
brandingskamers uit. Zet alle mo‐
biele telefoons uit.
Bij het tanken de gebruiks- en vei‐ ligheidsvoorschriften van het tank‐station in acht nemen.

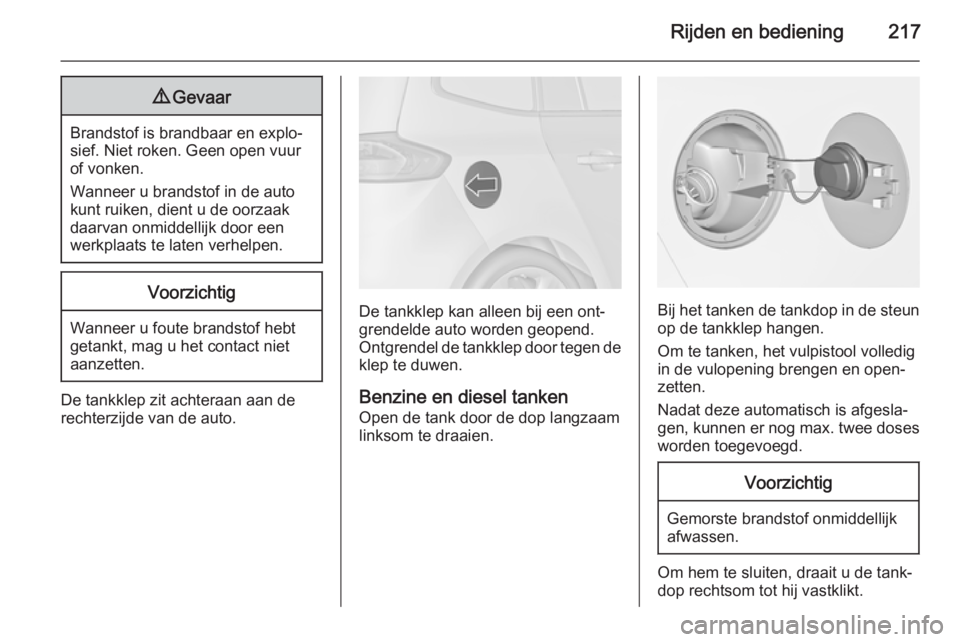

Rijden en bediening2179Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
Benzine en diesel tanken Open de tank door de dop langzaam
linksom te draaien.Bij het tanken de tankdop in de steun op de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en open‐
zetten.
Nadat deze automatisch is afgesla‐
gen, kunnen er nog max. twee doses
worden toegevoegd.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop rechtsom tot hij vastklikt.

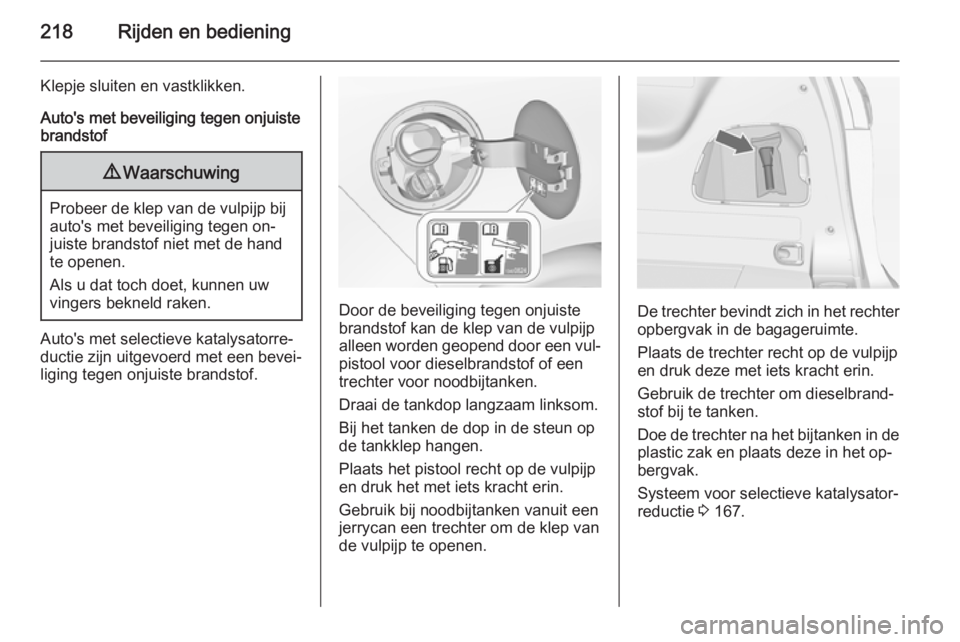

218Rijden en bediening
Klepje sluiten en vastklikken.
Auto's met beveiliging tegen onjuiste
brandstof9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen on‐
juiste brandstof niet met de hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Auto's met selectieve katalysatorre‐
ductie zijn uitgevoerd met een bevei‐
liging tegen onjuiste brandstof.
Door de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door een vul‐
pistool voor dieselbrandstof of een trechter voor noodbijtanken.
Draai de tankdop langzaam linksom. Bij het tanken de dop in de steun op
de tankklep hangen.
Plaats het pistool recht op de vulpijp
en druk het met iets kracht erin.
Gebruik bij noodbijtanken vanuit een
jerrycan een trechter om de klep van
de vulpijp te openen.De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Plaats de trechter recht op de vulpijp
en druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het op‐
bergvak.
Systeem voor selectieve katalysator‐
reductie 3 167.
