OPEL ZAFIRA C 2015 Gebruikershandleiding (in Dutch)

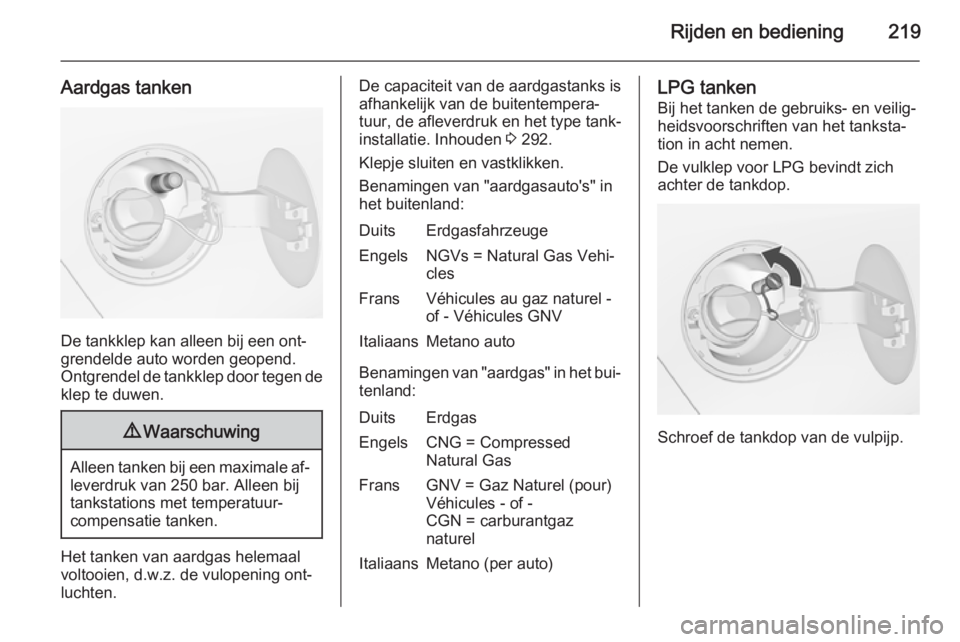

Rijden en bediening219
Aardgas tanken
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
9 Waarschuwing
Alleen tanken bij een maximale af‐
leverdruk van 250 bar. Alleen bij
tankstations met temperatuur‐
compensatie tanken.
Het tanken van aardgas helemaal
voltooien, d.w.z. de vulopening ont‐
luchten.
De capaciteit van de aardgastanks is
afhankelijk van de buitentempera‐
tuur, de afleverdruk en het type tank‐
installatie. Inhouden 3 292.
Klepje sluiten en vastklikken.
Benamingen van "aardgasauto's" in
het buitenland:DuitsErdgasfahrzeugeEngelsNGVs = Natural Gas Vehi‐
clesFransVéhicules au gaz naturel -
of - Véhicules GNVItaliaansMetano auto
Benamingen van "aardgas" in het bui‐ tenland:
DuitsErdgasEngelsCNG = Compressed
Natural GasFransGNV = Gaz Naturel (pour)
Véhicules - of -
CGN = carburantgaz
naturelItaliaansMetano (per auto)LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich
achter de tankdop.
Schroef de tankdop van de vulpijp.

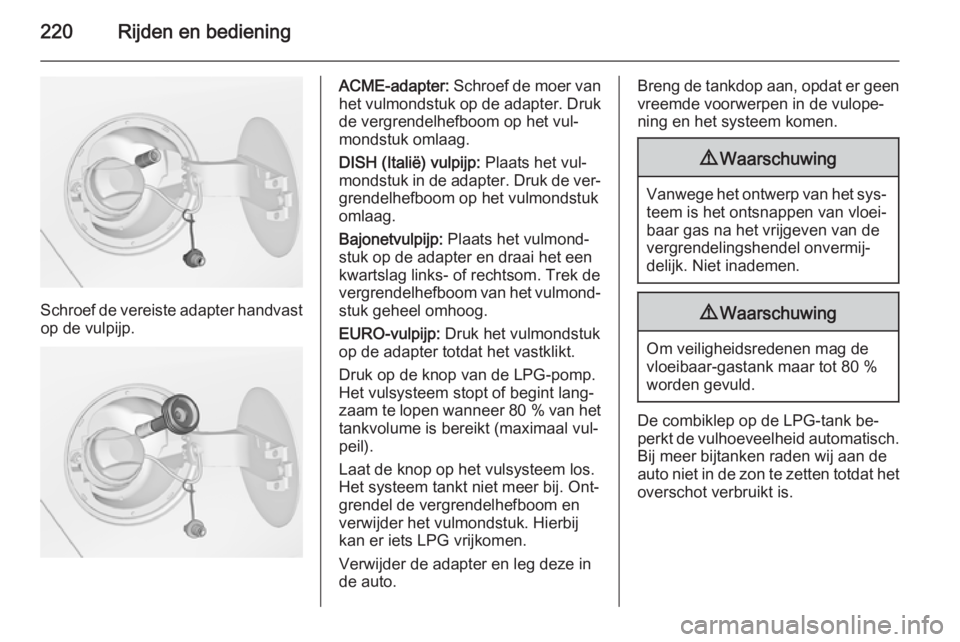

220Rijden en bediening
Schroef de vereiste adapter handvastop de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhefboom op het vul‐
mondstuk omlaag.
DISH (Italië) vulpijp: Plaats het vul‐
mondstuk in de adapter. Druk de ver‐
grendelhefboom op het vulmondstuk
omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai het een
kwartslag links- of rechtsom. Trek de
vergrendelhefboom van het vulmond‐ stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de LPG-pomp.
Het vulsysteem stopt of begint lang‐
zaam te lopen wanneer 80 % van het
tankvolume is bereikt (maximaal vul‐
peil).
Laat de knop op het vulsysteem los.
Het systeem tankt niet meer bij. Ont‐
grendel de vergrendelhefboom en
verwijder het vulmondstuk. Hierbij
kan er iets LPG vrijkomen.
Verwijder de adapter en leg deze in de auto.Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het sys‐
teem is het ontsnappen van vloei‐
baar gas na het vrijgeven van de vergrendelingshendel onvermij‐
delijk. Niet inademen.
9 Waarschuwing
Om veiligheidsredenen mag de
vloeibaar-gastank maar tot 80 %
worden gevuld.
De combiklep op de LPG-tank be‐
perkt de vulhoeveelheid automatisch.
Bij meer bijtanken raden wij aan de
auto niet in de zon te zetten totdat het overschot verbruikt is.

Rijden en bediening221
Vuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH (Italië) adapter: Bosnië-Herze‐
govina, Bulgarije, Denemarken, Est‐
land, Frankrijk, Griekenland, Italië, Kroatië, Letland, Litouwen, Macedo‐nië, Oostenrijk, Polen, Portugal, Roe‐
menië, Zweden, Zwitserland, Servië,
Slowakije, Slovenië, Tsjechische Re‐ publiek, Turkije, Oekraïne, Hongarije
Tankdop
Gebruik uitsluitend originele tankdop‐ pen. Auto’s met een dieselmotor heb‐ ben een speciale tankdop.

222Rijden en bedieningBrandstofverbruik - CO2-
uitstoot
Benzine- en dieselmotoren Het brandstofverbruik (gecombi‐
neerd) van de Opel Zafira ligt binnen
een bereik van 8,6 tot 4,1 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 169 tot
109 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de an‐
dere nationale autopapieren.
Aardgasmotoren Het gasverbruik (gecombineerd) van
het model Opel Zafira 5,6 kg/100 km .
De CO 2-emissiewaarde (gecombi‐
neerd) is 129 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de an‐
dere nationale autopapieren.Algemene informatie
Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.
De gegevens inzake brandstofver‐
bruik en CO 2-emissie worden be‐
paald conform de richtlijn
R (EG) nr. 715/2007 (in de meest re‐
cente redactie), met het oog op het
rijklaar voertuiggewicht, zoals vastge‐
legd in de richtlijn.
De cijfers dienen uitsluitend ter ver‐
gelijking van de diverse modelvarian‐ ten en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke rij‐
stijl, de staat van het wegdek en de
verkeersomstandigheden.Aardgas
De brandstofverbruikswaarden wer‐
den verkregen bij gebruik van de re‐
ferentiebrandstof G20 (methaange‐
halte 99 - 100 mol%) onder de voor‐
geschreven rijomstandigheden. Bij
het rijden op aardgas met een lager
methaangehalte kan het brandstofge‐ bruik van de aangegeven waarden af‐
wijken.

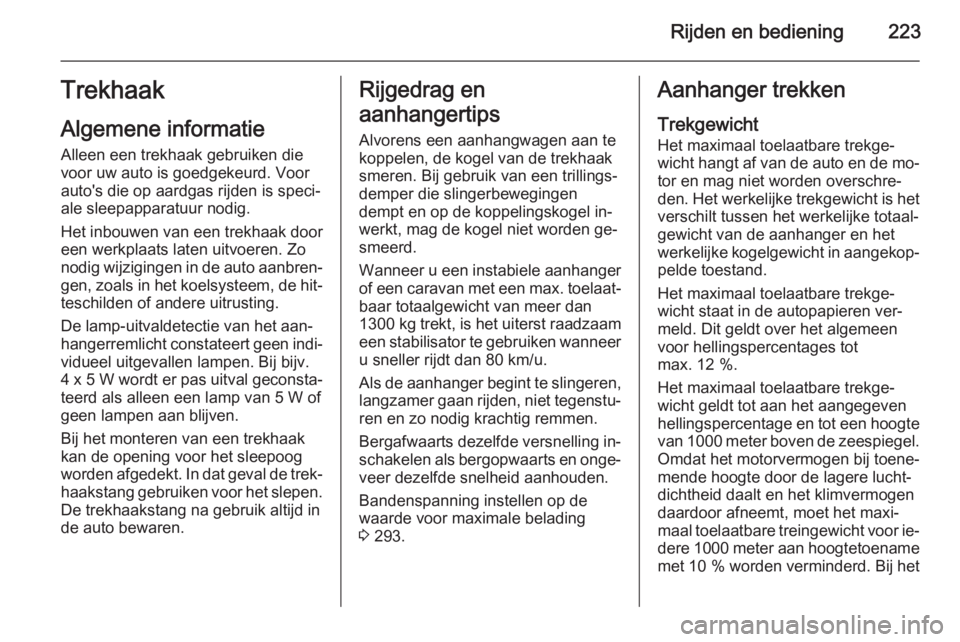

Rijden en bediening223TrekhaakAlgemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐ gen, zoals in het koelsysteem, de hit‐
teschilden of andere uitrusting.
De lamp-uitvaldetectie van het aan‐
hangerremlicht constateert geen indi‐
vidueel uitgevallen lampen. Bij bijv.
4 x 5 W wordt er pas uitval geconsta‐ teerd als alleen een lamp van 5 W of
geen lampen aan blijven.
Bij het monteren van een trekhaak
kan de opening voor het sleepoog worden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en
aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel in‐
werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer
u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren, langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐ schakelen als bergopwaarts en onge‐
veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 293.Aanhanger trekken
TrekgewichtHet maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen
voor hellingspercentages tot
max. 12 %.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor ie‐
dere 1000 meter aan hoogtetoename met 10 % worden verminderd. Bij het

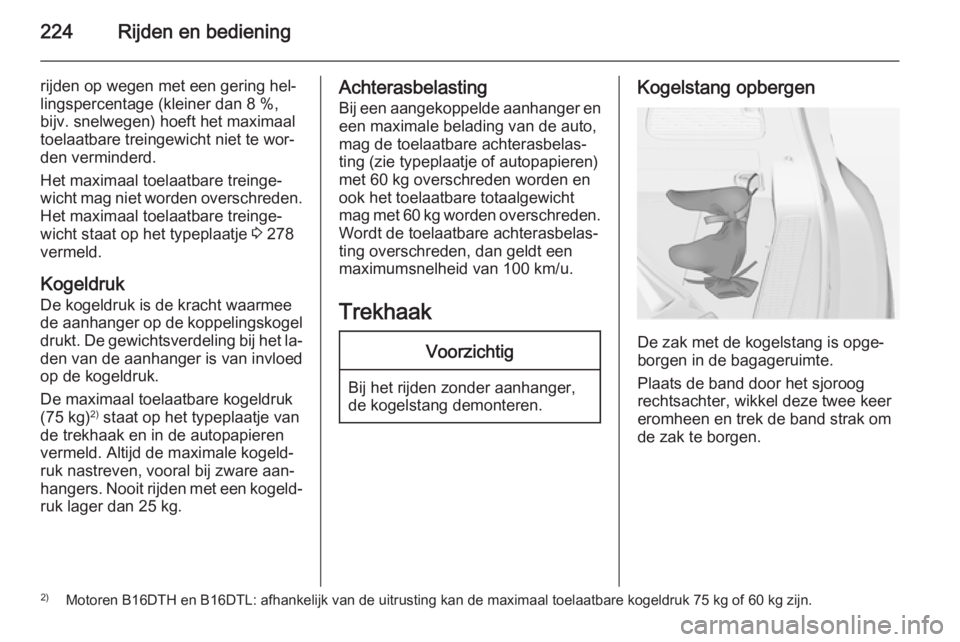

224Rijden en bediening
rijden op wegen met een gering hel‐
lingspercentage (kleiner dan 8 %, bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te wor‐
den verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 278
vermeld.
Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) 2)
staat op het typeplaatje van
de trekhaak en in de autopapieren
vermeld. Altijd de maximale kogeld‐
ruk nastreven, vooral bij zware aan‐
hangers. Nooit rijden met een kogeld‐
ruk lager dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Kogelstang opbergen
De zak met de kogelstang is opge‐
borgen in de bagageruimte.
Plaats de band door het sjoroog
rechtsachter, wikkel deze twee keer
eromheen en trek de band strak om
de zak te borgen.
2) Motoren B16DTH en B16DTL: afhankelijk van de uitrusting kan de maximaal toelaatbare kogeldruk 75 kg of 60 kg zijn.

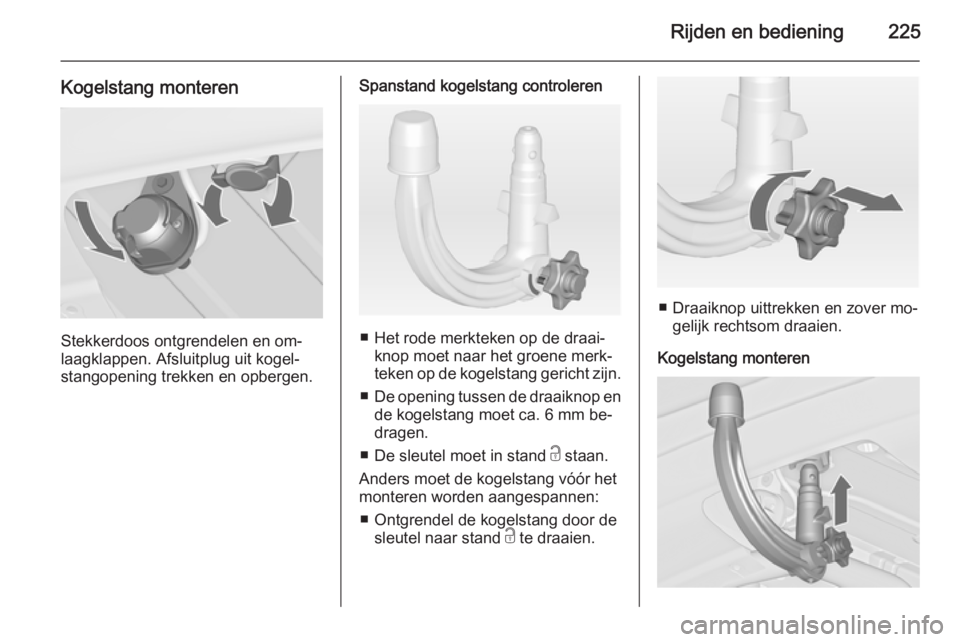

Rijden en bediening225
Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.
Spanstand kogelstang controleren
■ Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht zijn.
■ De opening tussen de draaiknop en
de kogelstang moet ca. 6 mm be‐
dragen.
■ De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het monteren worden aangespannen:
■ Ontgrendel de kogelstang door de sleutel naar stand c te draaien.
■ Draaiknop uittrekken en zover mo‐
gelijk rechtsom draaien.
Kogelstang monteren

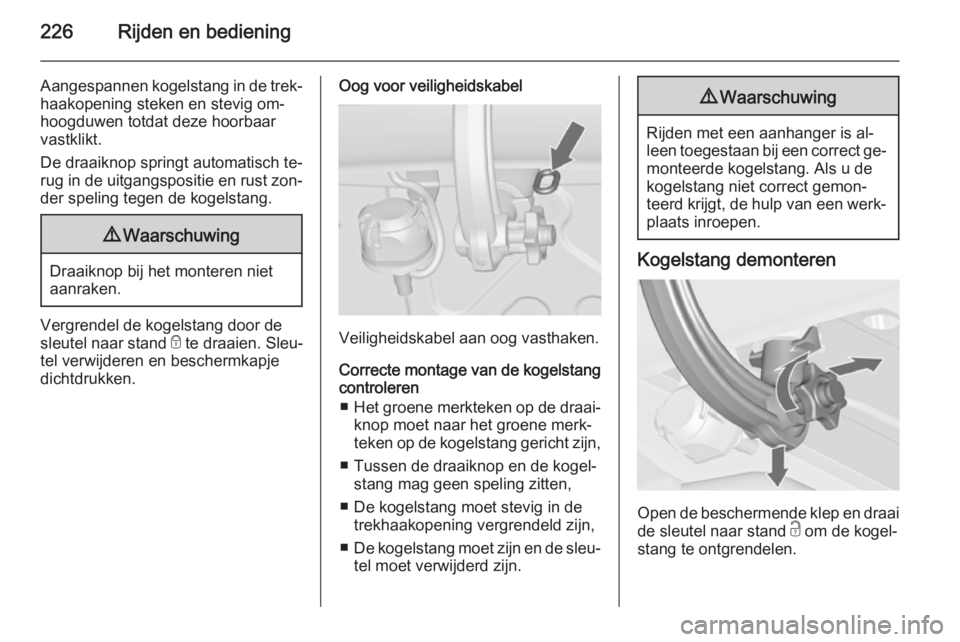

226Rijden en bediening
Aangespannen kogelstang in de trek‐
haakopening steken en stevig om‐
hoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch te‐
rug in de uitgangspositie en rust zon‐
der speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
■ Het groene merkteken op de draai‐
knop moet naar het groene merk‐
teken op de kogelstang gericht zijn,
■ Tussen de draaiknop en de kogel‐ stang mag geen speling zitten,
■ De kogelstang moet stevig in de trekhaakopening vergrendeld zijn,
■ De kogelstang moet zijn en de sleu‐
tel moet verwijderd zijn.
9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde kogelstang. Als u de
kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.

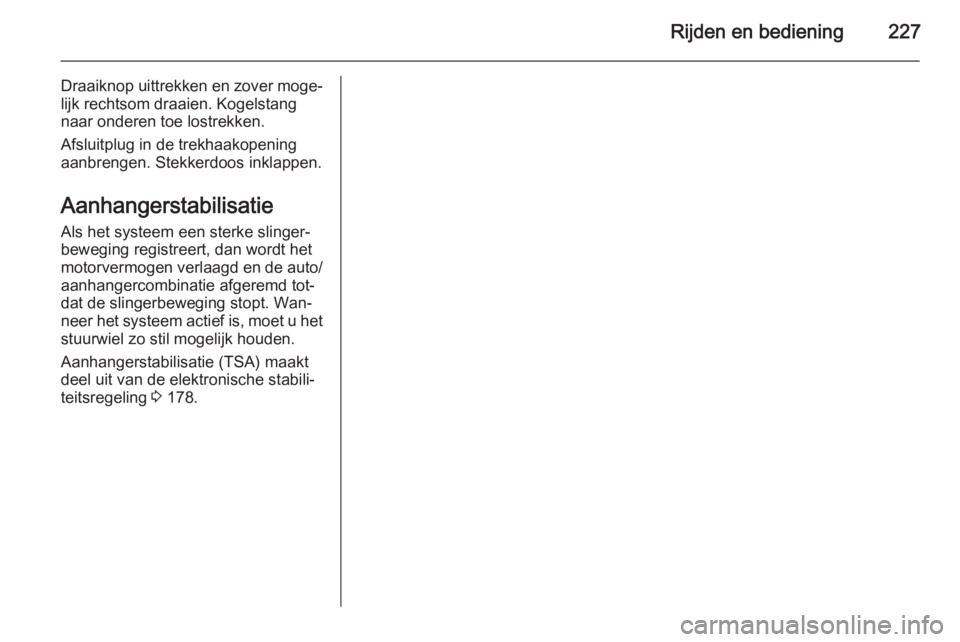

Rijden en bediening227
Draaiknop uittrekken en zover moge‐
lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd tot‐
dat de slingerbeweging stopt. Wan‐
neer het systeem actief is, moet u het
stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 178.

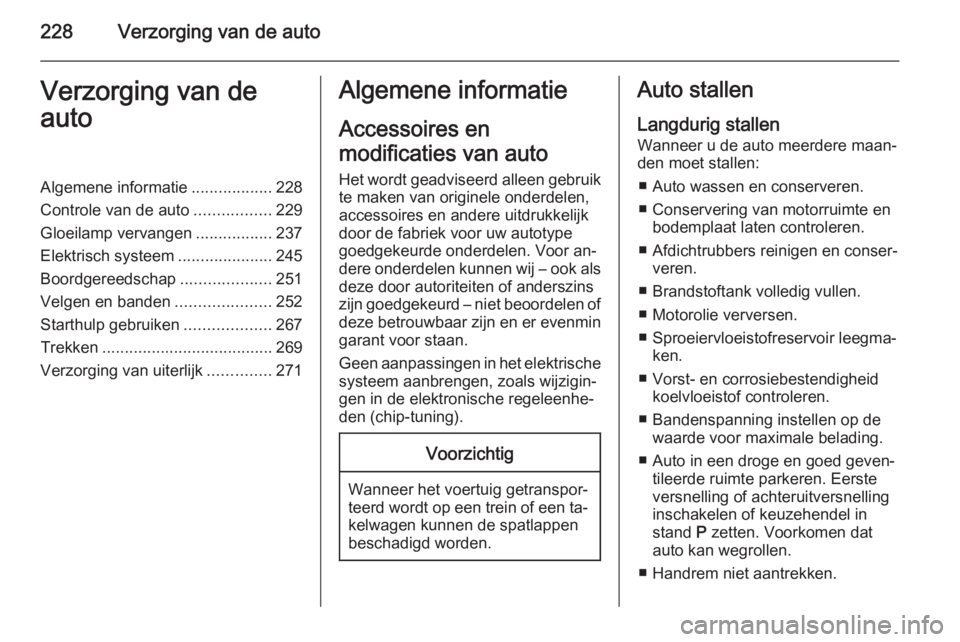

228Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................228
Controle van de auto .................229
Gloeilamp vervangen .................237
Elektrisch systeem .....................245
Boordgereedschap ....................251
Velgen en banden .....................252
Starthulp gebruiken ...................267
Trekken ...................................... 269
Verzorging van uiterlijk ..............271Algemene informatie
Accessoires en
modificaties van auto
Het wordt geadviseerd alleen gebruik
te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Auto wassen en conserveren.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank volledig vullen.
■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.
■ Handrem niet aantrekken.
