Rijden en bediening199

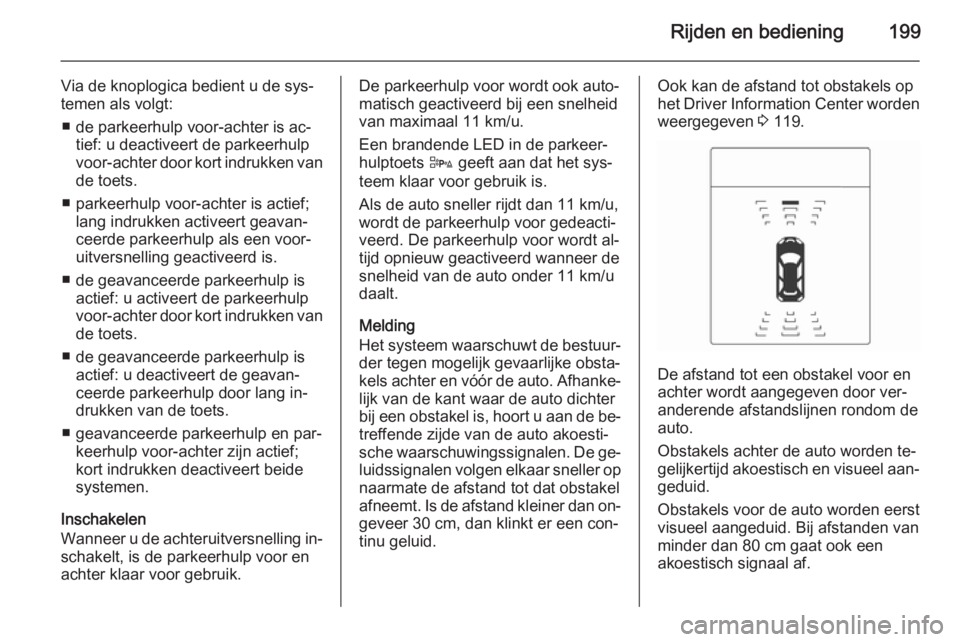

Via de knoplogica bedient u de sys‐
temen als volgt:
■ de parkeerhulp voor-achter is ac‐ tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken van
de toets.
■ parkeerhulp voor-achter is actief; lang indrukken activeert geavan‐
ceerde parkeerhulp als een voor‐ uitversnelling geactiveerd is.
■ de geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken van de toets.
■ de geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐ drukken van de toets.
■ geavanceerde parkeerhulp en par‐ keerhulp voor-achter zijn actief;
kort indrukken deactiveert beide
systemen.
Inschakelen
Wanneer u de achteruitversnelling in‐ schakelt, is de parkeerhulp voor en
achter klaar voor gebruik.De parkeerhulp voor wordt ook auto‐
matisch geactiveerd bij een snelheid
van maximaal 11 km/u.
Een brandende LED in de parkeer‐
hulptoets D geeft aan dat het sys‐
teem klaar voor gebruik is.
Als de auto sneller rijdt dan 11 km/u,
wordt de parkeerhulp voor gedeacti‐
veerd. De parkeerhulp voor wordt al‐
tijd opnieuw geactiveerd wanneer de
snelheid van de auto onder 11 km/u
daalt.
Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter en vóór de auto. Afhanke‐
lijk van de kant waar de auto dichter
bij een obstakel is, hoort u aan de be‐ treffende zijde van de auto akoesti‐
sche waarschuwingssignalen. De ge‐ luidssignalen volgen elkaar sneller op naarmate de afstand tot dat obstakel
afneemt. Is de afstand kleiner dan on‐
geveer 30 cm, dan klinkt er een con‐
tinu geluid.Ook kan de afstand tot obstakels op
het Driver Information Center worden
weergegeven 3 119.
De afstand tot een obstakel voor en
achter wordt aangegeven door ver‐
anderende afstandslijnen rondom de
auto.
Obstakels achter de auto worden te‐
gelijkertijd akoestisch en visueel aan‐ geduid.
Obstakels voor de auto worden eerst
visueel aangeduid. Bij afstanden van
minder dan 80 cm gaat ook een
akoestisch signaal af.

200Rijden en bediening
De afstandsaanduiding op het DriverInformation Center kan worden be‐lemmerd door boordinformatie meteen hogere prioriteit. Na het bevesti‐
gen van het bericht via de toets
SET/CLR op de richtingaanwijzer ver‐
schijnt de afstandsaanduiding weer.
Uitschakelen
De parkeerhulp achter schakelt auto‐
matisch uit wanneer de achteruitver‐
snelling wordt uitgeschakeld.
De parkeerhulp voor wordt ook auto‐
matisch gedeactiveerd bij een snel‐ heid boven 11 km/u.Handmatig deactiveren is mogelijk
door kort indrukken van de parkeer‐
hulptoets D.
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
in het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Na een handmatige deactivering
wordt de parkeerhulp voor weer ge‐
activeerd als de parkeerhulptoets
D wordt ingedrukt of als de achter‐
uitversnelling wordt ingeschakeld.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, bijv.
door sneeuw op de sensoren, licht
controlelamp r op of verschijnt er
een melding op het Driver Information
Center.
Boordinformatie 3 125.
Controlelamp r 3 115.Geavanceerde parkeerhulp9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.

Rijden en bediening201
De geavanceerde parkeerhulp laat debestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐
tion Centre en door geluidssignalen. De bestuurder moet zelf accelereren, remmen, sturen en schakelen.
Het systeem gebruikt de sensoren
van de parkeerhulp voor-achter in combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Toets D en bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige
beschrijving) werken beide via toets
D .
Kort indrukken van toets D deacti‐
veert of activeert de parkeerhulp aan
de voorkant.
Lang indrukken van toets D (onge‐
veer één seconde) activeert of deac‐
tiveert de geavanceerde parkeerhulp.Via de knoplogica bedient u de sys‐
temen als volgt:
■ de parkeerhulp voor-achter is ac‐ tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken van de toets.
■ parkeerhulp voor-achter is actief; lang indrukken activeert geavan‐ceerde parkeerhulp als een voor‐
uitversnelling geactiveerd is.
■ de geavanceerde parkeerhulp is actief: u activeert de parkeerhulpvoor-achter door kort indrukken van
de toets.
■ de geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
■ geavanceerde parkeerhulp en par‐ keerhulp voor-achter zijn actief;
kort indrukken deactiveert beide
systemen.Inschakelen
Wanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer één seconde op toets D
te drukken.
Het systeem kan alleen worden ge‐
activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.

202Rijden en bediening

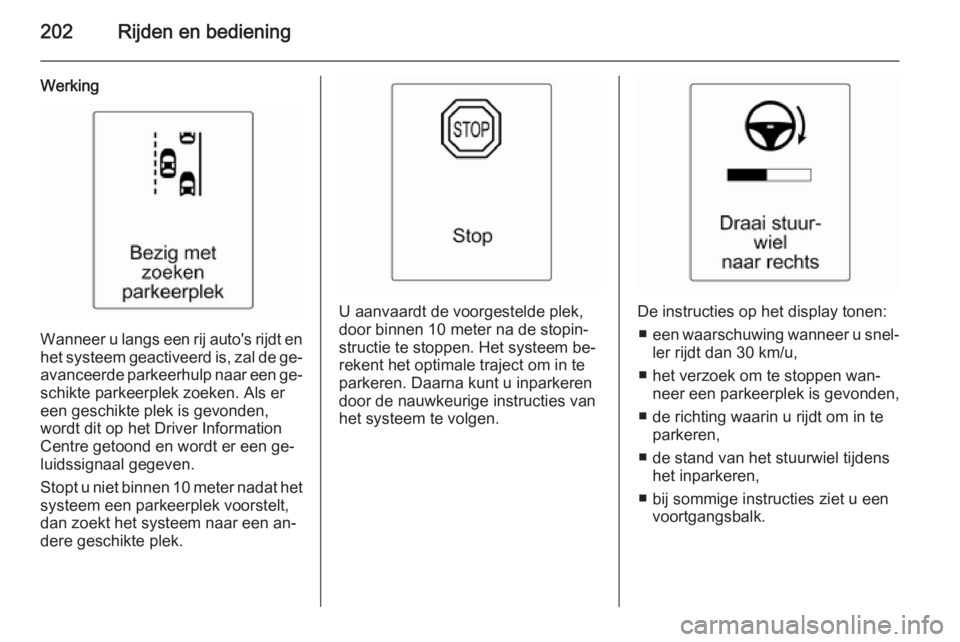

Werking
Wanneer u langs een rij auto's rijdt enhet systeem geactiveerd is, zal de ge‐
avanceerde parkeerhulp naar een ge‐ schikte parkeerplek zoeken. Als er
een geschikte plek is gevonden,
wordt dit op het Driver Information
Centre getoond en wordt er een ge‐
luidssignaal gegeven.
Stopt u niet binnen 10 meter nadat het
systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.
U aanvaardt de voorgestelde plek,
door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem be‐ rekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.De instructies op het display tonen:
■ een waarschuwing wanneer u snel‐
ler rijdt dan 30 km/u,
■ het verzoek om te stoppen wan‐ neer een parkeerplek is gevonden,
■ de richting waarin u rijdt om in te parkeren,
■ de stand van het stuurwiel tijdens het inparkeren,
■ bij sommige instructies ziet u een voortgangsbalk.

Rijden en bediening203

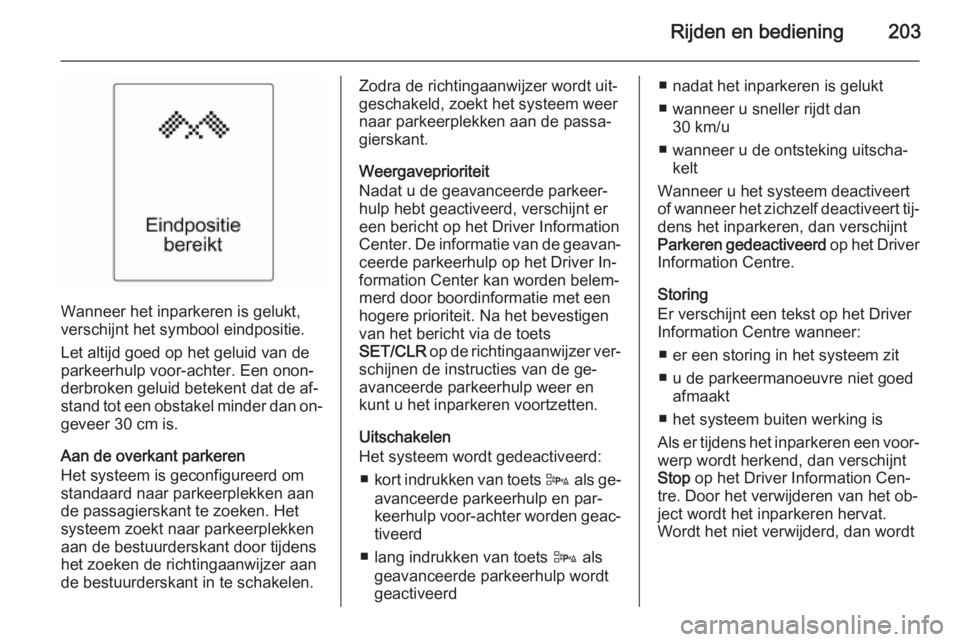

Wanneer het inparkeren is gelukt,
verschijnt het symbool eindpositie.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de af‐ stand tot een obstakel minder dan on‐ geveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om standaard naar parkeerplekken aan
de passagierskant te zoeken. Het
systeem zoekt naar parkeerplekken
aan de bestuurderskant door tijdens
het zoeken de richtingaanwijzer aan
de bestuurderskant in te schakelen.
Zodra de richtingaanwijzer wordt uit‐
geschakeld, zoekt het systeem weer
naar parkeerplekken aan de passa‐
gierskant.
Weergaveprioriteit
Nadat u de geavanceerde parkeer‐ hulp hebt geactiveerd, verschijnt er
een bericht op het Driver Information
Center. De informatie van de geavan‐ ceerde parkeerhulp op het Driver In‐
formation Center kan worden belem‐
merd door boordinformatie met een
hogere prioriteit. Na het bevestigen
van het bericht via de toets
SET/CLR op de richtingaanwijzer ver‐
schijnen de instructies van de ge‐
avanceerde parkeerhulp weer en
kunt u het inparkeren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
■ kort indrukken van toets D als ge‐
avanceerde parkeerhulp en par‐
keerhulp voor-achter worden geac‐
tiveerd
■ lang indrukken van toets D als
geavanceerde parkeerhulp wordt
geactiveerd■ nadat het inparkeren is gelukt
■ wanneer u sneller rijdt dan 30 km/u
■ wanneer u de ontsteking uitscha‐ kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het Driver
Information Centre.
Storing
Er verschijnt een tekst op het Driver
Information Centre wanneer:
■ er een storing in het systeem zit
■ u de parkeermanoeuvre niet goed afmaakt
■ het systeem buiten werking is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt

204Rijden en bediening
het systeem gedeactiveerd. Druk on‐
geveer één seconde op de knop D
om het systeem naar een nieuwe parkeerplek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen in het
Info-Display te veranderen.
Persoonlijke instellingen 3 132.
Let op
Het parkeerhulpsysteem herkent automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐ gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐
gen van de parkeerplek nadat u met
het parkeren bent begonnen.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de par‐keerhulp achter bij het uitschuiven
van het draagsysteem achterzijde
gedeactiveerd.
Bij het eerst inschakelen van de ach‐ teruitversnelling detecteert de par‐
keerhulp het draagsysteem achter‐ zijde en klinkt er een zoemer. Druk
kort op toets D om de parkeerhulp
te deactiveren.

Rijden en bediening205
Let op
Na gebruik moet de geavanceerde
parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke
buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐ den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens 10 km/u sneller rijdt dan de gepas‐
seerde auto, wordt het waarschu‐
wingssymbool B in de betreffende
buitenspiegel niet verlicht.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.

206Rijden en bediening
Als de auto wordt gestart, lichtenbeide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen
3 132.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre (DIC).
Detectiezones
De systeemsensor dekt een zone van ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 271.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐digheden niet operationeel is, dan
verschijnt er een melding op het Dri‐
ver Information Centre (DIC). Roep
de hulp van een werkplaats in bij een permanente storing.
Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door middel van een weergave van het ge‐
bied achter de auto.Het camerabeeld wordt getoond in de Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in de achteruitversnelling wordt gescha‐ keld.

Rijden en bediening207
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐ perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnenbepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 132.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.

208Rijden en bediening

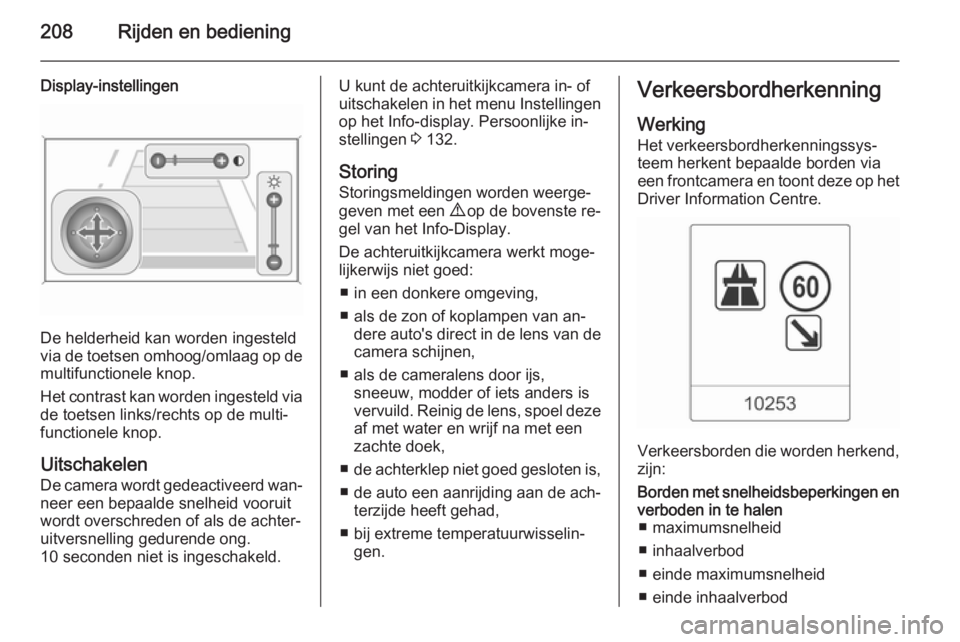

Display-instellingen
De helderheid kan worden ingesteld
via de toetsen omhoog/omlaag op de
multifunctionele knop.
Het contrast kan worden ingesteld via de toetsen links/rechts op de multi‐
functionele knop.
Uitschakelen
De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐ uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu Instellingen op het Info-display. Persoonlijke in‐
stellingen 3 132.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ in een donkere omgeving,
■ als de zon of koplampen van an‐ dere auto's direct in de lens van decamera schijnen,
■ als de cameralens door ijs, sneeuw, modder of iets anders isvervuild. Reinig de lens, spoel deze
af met water en wrijf na met een
zachte doek,
■ de achterklep niet goed gesloten is,
■ de auto een aanrijding aan de ach‐
terzijde heeft gehad,
■ bij extreme temperatuurwisselin‐ gen.Verkeersbordherkenning
WerkingHet verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend, zijn:
Borden met snelheidsbeperkingen enverboden in te halen ■ maximumsnelheid
■ inhaalverbod
■ einde maximumsnelheid
■ einde inhaalverbod
