OPEL ZAFIRA C 2015 Manual de Instruções (in Portugues)

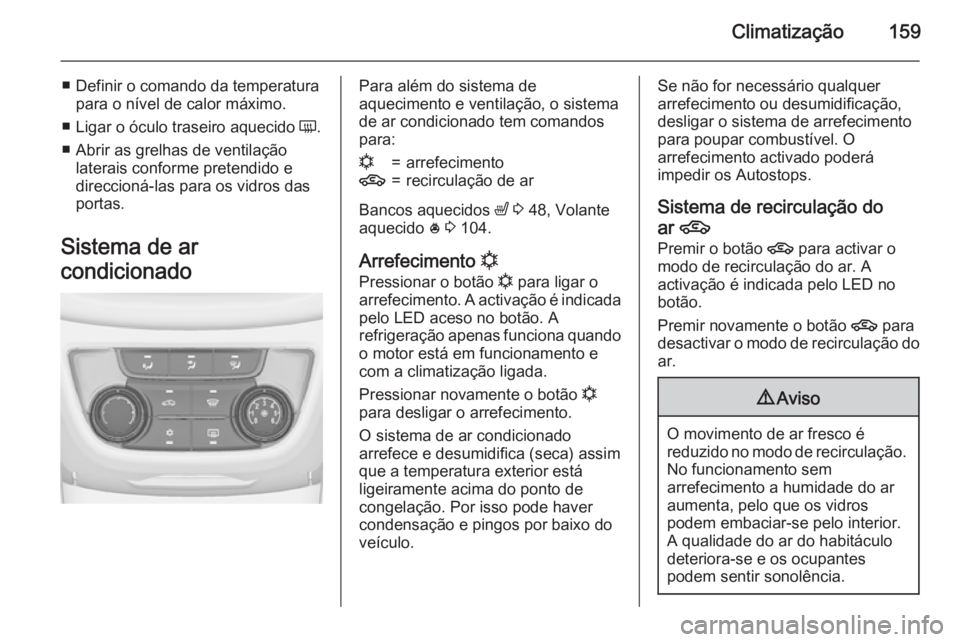

Climatização159
■ Definir o comando da temperaturapara o nível de calor máximo.
■ Ligar o óculo traseiro aquecido Ü.
■ Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das portas.
Sistema de ar
condicionadoPara além do sistema de
aquecimento e ventilação, o sistema
de ar condicionado tem comandos
para:n=arrefecimento4=recirculação de ar
Bancos aquecidos ß 3 48, Volante
aquecido * 3 104.
Arrefecimento n
Pressionar o botão n para ligar o
arrefecimento. A activação é indicada
pelo LED aceso no botão. A
refrigeração apenas funciona quando
o motor está em funcionamento e
com a climatização ligada.
Pressionar novamente o botão n
para desligar o arrefecimento.
O sistema de ar condicionado
arrefece e desumidifica (seca) assim
que a temperatura exterior está
ligeiramente acima do ponto de
congelação. Por isso pode haver
condensação e pingos por baixo do
veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível. O
arrefecimento activado poderá
impedir os Autostops.
Sistema de recirculação do
ar 4
Premir o botão 4 para activar o
modo de recirculação do ar. A
activação é indicada pelo LED no
botão.
Premir novamente o botão 4 para
desactivar o modo de recirculação do ar.9 Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.

160Climatização
Em condições de ar ambiente muitohúmido e quente, o pára-brisas
poderá ficar embaciado no exterior
quando ar frio é dirigido para o
mesmo. Se o pára-brisas ficar
embaciado no exterior, activar o
limpa pára-brisas e desactivar o l.
Arrefecimento máximo
Abrir as janelas por breves instantes
para que o ar quente se disperse
rapidamente.
■ Ligar o arrefecimento n.
■ Sistema de recirculação de ar 4
ligado.
■ Pressionar o interruptor de distribuição de ar M.
■ Regular o comando da temperatura
para o nível de frio máximo.
■ Regular a velocidade da ventoinha para o nível máximo.
■ Abrir todas as saídas de ar.Desembaciamento e descongelação dos vidros V
■
Pressionar o botão V: a ventoinha
passa automaticamente para
velocidade mais alta e a
distribuição do ar é direccionada
para o pára-brisas.
■ Definir o comando da temperatura para o nível de calor máximo.
■ Ligar o óculo traseiro aquecido Ü.
■ Abrir as grelhas de ventilação laterais conforme pretendido e
direccioná-las para os vidros das portas.
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão l for premido com a
ventoinha e o motor ligados, um Autostop será impedido até que o
botão l seja novamente premido
ou a ventoinha desligada.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Se o botão l for premido com a
ventoinha ligada enquanto o motor
está em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 171.
Climatização automática
electrónica A climatização de zona dupla permite temperaturas de climatização
diferentes para o lado do condutor e
o lado do passageiro dianteiro.

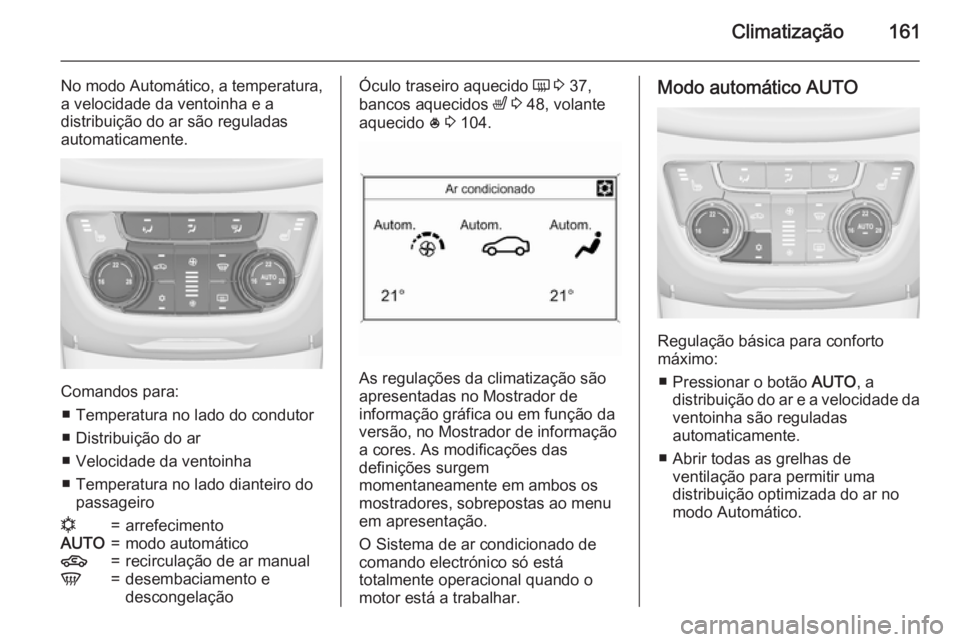

Climatização161
No modo Automático, a temperatura,
a velocidade da ventoinha e a
distribuição do ar são reguladas
automaticamente.
Comandos para:
■ Temperatura no lado do condutor
■ Distribuição do ar
■ Velocidade da ventoinha
■ Temperatura no lado dianteiro do passageiro
n=arrefecimentoAUTO=modo automático4=recirculação de ar manualV=desembaciamento e
descongelaçãoÓculo traseiro aquecido Ü 3 37,
bancos aquecidos ß 3 48, volante
aquecido * 3 104.
As regulações da climatização são
apresentadas no Mostrador de
informação gráfica ou em função da
versão, no Mostrador de informação
a cores. As modificações das
definições surgem
momentaneamente em ambos os
mostradores, sobrepostas ao menu
em apresentação.
O Sistema de ar condicionado de
comando electrónico só está
totalmente operacional quando o
motor está a trabalhar.
Modo automático AUTO
Regulação básica para conforto
máximo:
■ Pressionar o botão AUTO, a
distribuição do ar e a velocidade da
ventoinha são reguladas
automaticamente.
■ Abrir todas as grelhas de ventilação para permitir uma
distribuição optimizada do ar no
modo Automático.

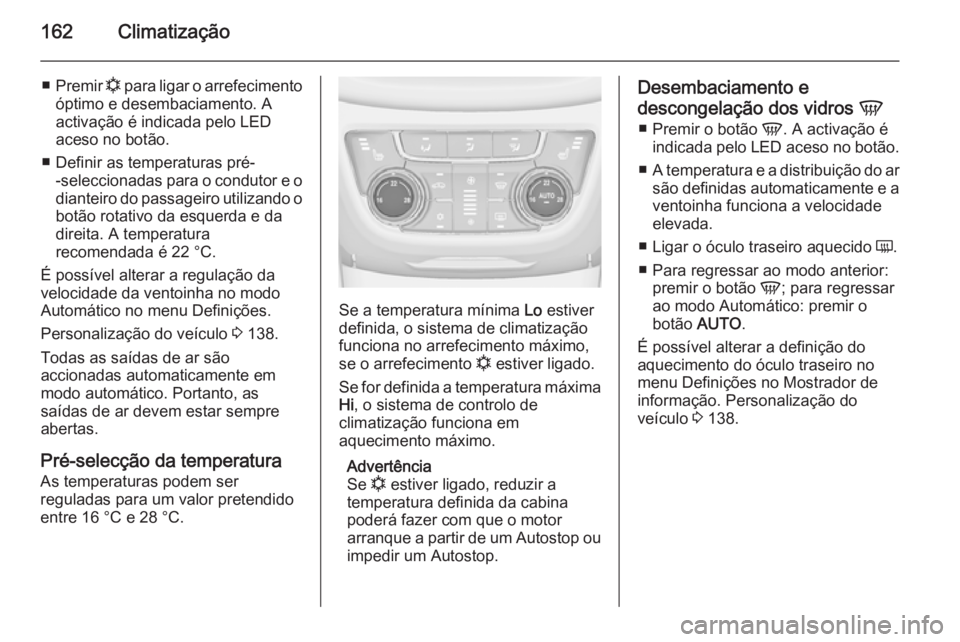

162Climatização
■Premir n para ligar o arrefecimento
óptimo e desembaciamento. A activação é indicada pelo LED
aceso no botão.
■ Definir as temperaturas pré- -seleccionadas para o condutor e o
dianteiro do passageiro utilizando o botão rotativo da esquerda e da
direita. A temperatura
recomendada é 22 °C.
É possível alterar a regulação da
velocidade da ventoinha no modo
Automático no menu Definições.
Personalização do veículo 3 138.
Todas as saídas de ar são
accionadas automaticamente em
modo automático. Portanto, as
saídas de ar devem estar sempre
abertas.
Pré-selecção da temperatura
As temperaturas podem ser
reguladas para um valor pretendido
entre 16 °C e 28 °C.
Se a temperatura mínima Lo estiver
definida, o sistema de climatização
funciona no arrefecimento máximo,
se o arrefecimento n estiver ligado.
Se for definida a temperatura máxima
Hi , o sistema de controlo de
climatização funciona em
aquecimento máximo.
Advertência
Se n estiver ligado, reduzir a
temperatura definida da cabina
poderá fazer com que o motor
arranque a partir de um Autostop ou impedir um Autostop.
Desembaciamento e
descongelação dos vidros V
■ Premir o botão V. A activação é
indicada pelo LED aceso no botão.
■ A temperatura e a distribuição do ar
são definidas automaticamente e a ventoinha funciona a velocidadeelevada.
■ Ligar o óculo traseiro aquecido Ü.
■ Para regressar ao modo anterior: premir o botão V; para regressar
ao modo Automático: premir o
botão AUTO.
É possível alterar a definição do aquecimento do óculo traseiro no
menu Definições no Mostrador de
informação. Personalização do
veículo 3 138.

Climatização163
Advertência
Se o botão V for premido com o
motor a trabalhar, um Autostop será
impedido até o botão V ser
novamente premido.
Se o botão l for premido com a
ventoinha e o motor ligados, um
Autostop será impedido até que o
botão l seja novamente premido
ou a ventoinha desligada.
Se o botão V for premido com o
motor em Autostop, o motor será
ligado automaticamente.
Se o botão l for premido com a
ventoinha ligada enquanto o motor
está em Autostop, o motor será
ligado automaticamente.
Sistema Start/Stop 3 171.
Definições manuais As definições do sistema de controlo
de climatização podem ser alteradas
accionando os botões rotativos da
seguinte maneira. Se for alterada
uma definição, o modo Automático
será desactivado.Velocidade da ventoinha Z
Pressionar o botão inferior para
diminuir ou o botão superior para aumentar a velocidade da ventoinha
conforme ilustrado. A velocidade da
ventoinha é indicada pelo número de segmentos no visor.
Premir o botão inferior durante mais
tempo: a ventoinha e o arrefecimento
são desligados.
Premir o botão superior durante mais tempo: a ventoinha funciona à
velocidade máxima.
Para voltar ao modo automático:
Premir o botão AUTO.
Distribuição do ar l, M , K
Premir o botão apropriado para o ajuste pretendido. A activação é
indicada pelo LED aceso no botão.l=para o pára-brisas e as janelas
dianteiras (o ar condicionado é
activado em segundo plano
para ajudar a impedir o
embaciamento das janelas)M=para a área da cabeça através
das saídas de ar ajustáveis.K=para espaço para os pés.
São possíveis todas as combinações.
Regressar à distribuição automática
do ar: pressionar o botão AUTO.
Arrefecimento n
Pressionar o botão n para ligar o
arrefecimento. A activação é indicada pelo LED no botão. A refrigeração
apenas funciona quando o motor está
em funcionamento e com a
climatização ligada.
Pressionar novamente o botão n
para desligar o arrefecimento.

164Climatização
O sistema de ar condicionado
arrefece e desumidifica (seca)
quando a temperatura exterior está
acima de um determinado nível. Por
isso pode haver condensação e
pingos por baixo do veículo.
Se não for necessário qualquer
arrefecimento ou desumidificação,
desligar o sistema de arrefecimento
para poupar combustível. Quando o
sistema de arrefecimento é
desligado, não será pedido um
rearranque do motor pelo sistema de
controlo da climatização durante um
Autostop. Excepção: o sistema de
descongelamento e temperatura
exterior acima de 0 ºC requere um
reinício.
O mostrador indicará ACON se o
arrefecimento estiver activado ou
ACOFF se o arrefecimento estiver
desactivado.
É possível alterar a activação ou desactivação do funcionamento de
arrefecimento após o arranque do
motor no menu Definições no
Mostrador de informação.
Personalização do veículo 3 138.Modo de recirculação de ar 4
Premir o botão 4 para activar o
modo de recirculação do ar. A
activação é indicada pelo LED aceso
no botão.
Pressionar novamente o botão 4
para desactivar o modo de
recirculação.9 Aviso
O movimento de ar fresco é
reduzido no modo de recirculação. No funcionamento sem
arrefecimento a humidade do ar
aumenta, pelo que os vidros
podem embaciar-se pelo interior. A qualidade do ar do habitáculo
deteriora-se e os ocupantes
podem sentir sonolência.
Em condições ambientais de tempo
quente e muito húmido, o pára-brisas
pode ficar embaciado no exterior
quando ar frio lhe é dirigido. Se o
pára-brisas ficar embaciado no
exterior, activar o limpa pára-brisas e
desactivar o l.
Configurações básicas
É possível alterar algumas definições
no menu Definições no Mostrador de
informação. Personalização do
veículo 3 138.
Aquecimento auxiliar
Aquecedor de ar O Quickheat é um aquecedor de ar
eléctrico auxiliar que aquece o
habitáculo mais rápido e
automaticamente.

Climatização165Grelhas de ventilação
Grelhas de ventilação
reguláveis Pelo menos uma grelha de ar tem de estar aberta quando o arrefecimento
está ligado.
Para abrir a saída de ar, rodar a roda
de regulação para B. Ajustar a
quantidade de ar na saída de ar,
rodando a roda de regulação.
Direccionar o fluxo de ar inclinando e girando as palhetas.
Para fechar a saída de ar, rodar a
roda de regulação para 7.
As grelhas de ventilação para os
passageiros de trás estão localizadas
do lado esquerdo e direito atrás dos
bancos dianteiros.
9 Aviso
Não fixar quaisquer objectos às
alhetas das saídas de ar. Em caso de acidente corre o risco de danos e ferimentos.

166ClimatizaçãoGrelhas de ventilação fixasPor baixo do pára-brisas e das
janelas das portas e nos espaços
para os pés há saídas de ar
adicionais.Manutenção
Entrada de ar
As entradas de ar à frente do pára-
-brisas no compartimento do motor
deverão permanecer desobstruídas
de modo a permitir a entrada de ar.
Retirar quaisquer folhas, sujidade ou
neve.
Filtro de pólen
O filtro de pólen remove poeira,
fuligem, pólen e esporos do ar que
entra no veículo através da entrada
de ar.
Funcionamento do ar
condicionado
Para assegurar que o desempenho é continuamente eficiente, o
arrefecimento deve ser accionado
durante alguns minutos uma vez por
mês, independentemente do clima e
da época do ano. Não é possível ligar
o arrefecimento quando a
temperatura exterior é demasiado
baixa.
Serviço
Para um óptimo desempenho do
sistema de arrefecimento,
recomenda-se que o sistema de
controlo da climatização seja
verificado anualmente, a partir do
terceiro ano a contar do primeiro
registo do veículo, incluindo:
■ Teste de pressão e funcionalidade
■ Funcionalidade do aquecimento
■ Verificação de fugas
■ Verificar correias de accionamento

Climatização167
■ Limpeza de condensador edrenagem do evaporador
■ Verificação do desempenho

168Condução e funcionamentoCondução e
funcionamentoSugestões para condução .........168
Arranque e manuseamento .......169
Gases de escape .......................175
Caixa de velocidades automá‐
tica ............................................. 180
Caixa de velocidades manual ....183
Travões ...................................... 184
Sistemas de condução ..............187
Sistemas de apoio ao condutor . 190
Combustível ............................... 225
Engate do reboque ....................235Sugestões para
condução
Controlo sobre o veículo
Nunca circular com o motor desligado (excepto duranteAutostop) Muitos sistemas não funcionam nesta
situação (por exemplo, unidade de
servofreio, direcção assistida).
Conduzir desta forma é perigoso para si e para os outros. Todos os
sistemas funcionam durante um
Autostop, mas haverá uma redução
controlada na assistência à direcção
e a velocidade do veículo é reduzida.
Sistema Start/Stop 3 171.
Reforço do ralenti
Se for necessário carregar a bateria
do veículo devido ao estado da
bateria, a potência de saída do
gerador deve ser aumentada. Isso é
conseguido com o reforço do ralenti
que poderá ser audível.Nos veículos com Mostrador superior combinado, surge uma mensagem
no Centro de Informação do
Condutor.
Pedais Para assegurar que o curso do pedal
está desimpedido, não deverão
existir tapetes na área dos pedais.
Direcção Se a direcção assistida for
desactivada devido à paragem do
motor ou a uma avaria do sistema, é possível conduzir o veículo, emboraisso possa exigir um maior esforço.
Indicador de controlo c 3 120.Atenção
Veículos equipados com direcção
assistida hidráulica:
Se a direcção assistida for rodada até atingir o fim do respectivo
curso, e for mantida nessa
posição durante mais de 15
