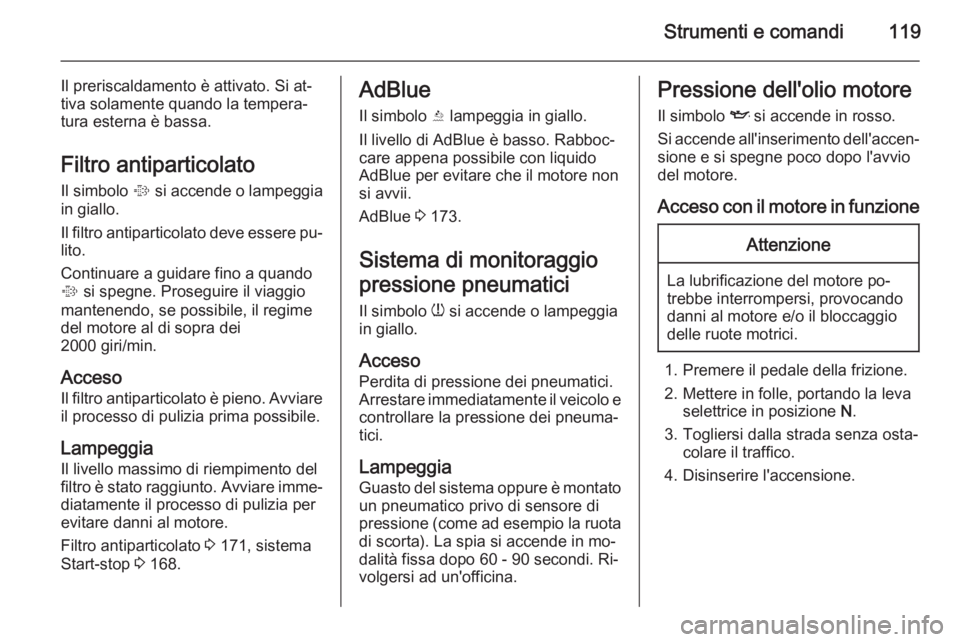

Strumenti e comandi119
Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐ lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 171, sistema
Start-stop 3 168.AdBlue
Il simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 173.
Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggia
Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva selettrice in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.

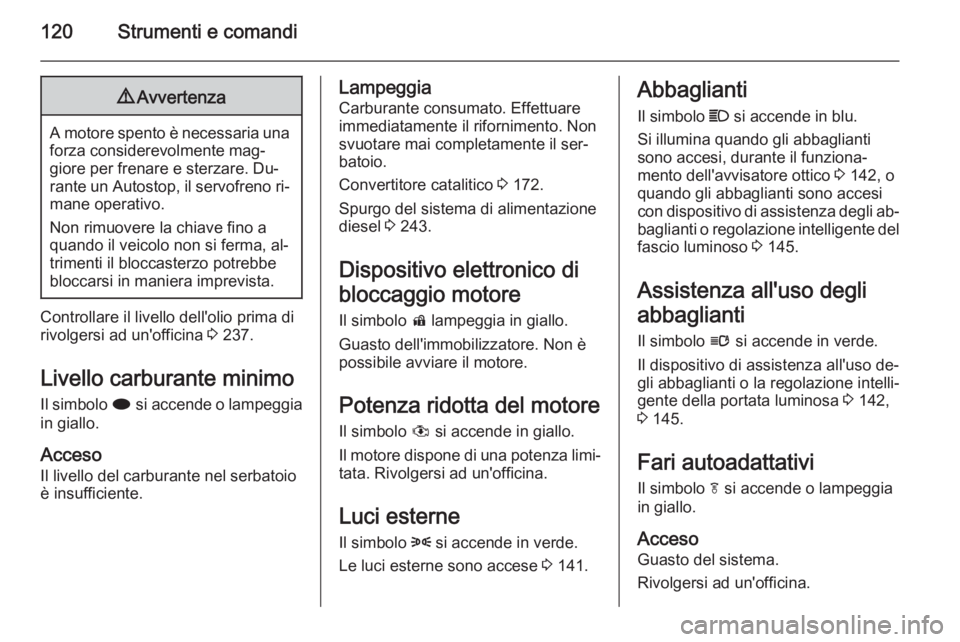

120Strumenti e comandi9Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 237.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Lampeggia
Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 172.
Spurgo del sistema di alimentazione
diesel 3 243.
Dispositivo elettronico di
bloccaggio motore Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 141.Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi, durante il funziona‐
mento dell'avvisatore ottico 3 142, o
quando gli abbaglianti sono accesi
con dispositivo di assistenza degli ab‐ baglianti o regolazione intelligente delfascio luminoso 3 145.
Assistenza all'uso degli
abbaglianti Il simbolo l si accende in verde.
Il dispositivo di assistenza all'uso de‐ gli abbaglianti o la regolazione intelli‐
gente della portata luminosa 3 142,
3 145.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.

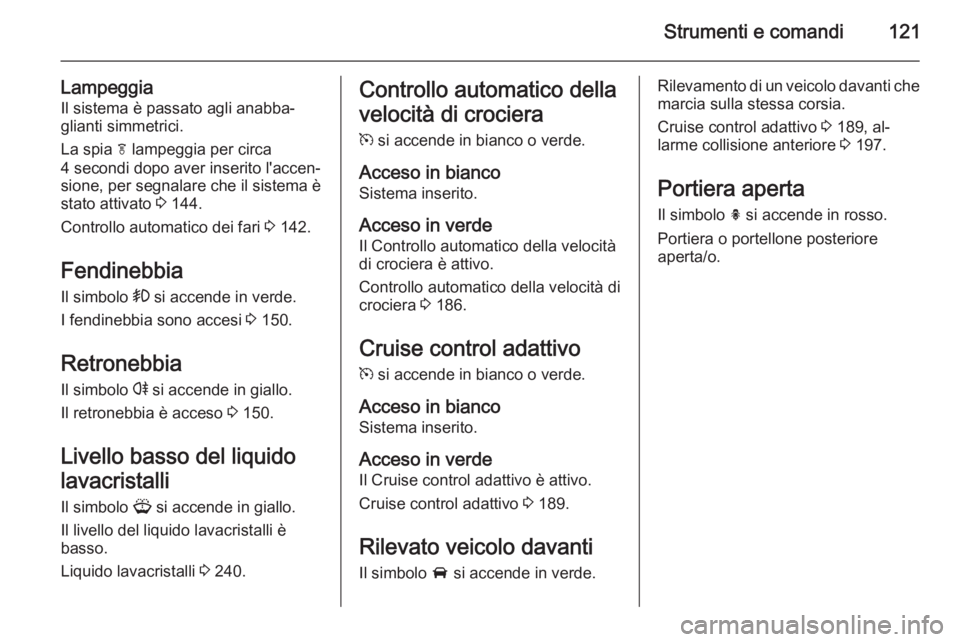

Strumenti e comandi121
LampeggiaIl sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è
stato attivato 3 144.
Controllo automatico dei fari 3 142.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 150.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 150.
Livello basso del liquido
lavacristalli Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è basso.
Liquido lavacristalli 3 240.Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il Controllo automatico della velocità
di crociera è attivo.
Controllo automatico della velocità di
crociera 3 186.
Cruise control adattivo
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il Cruise control adattivo è attivo.
Cruise control adattivo 3 189.
Rilevato veicolo davanti
Il simbolo A si accende in verde.Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 189, al‐
larme collisione anteriore 3 197.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.

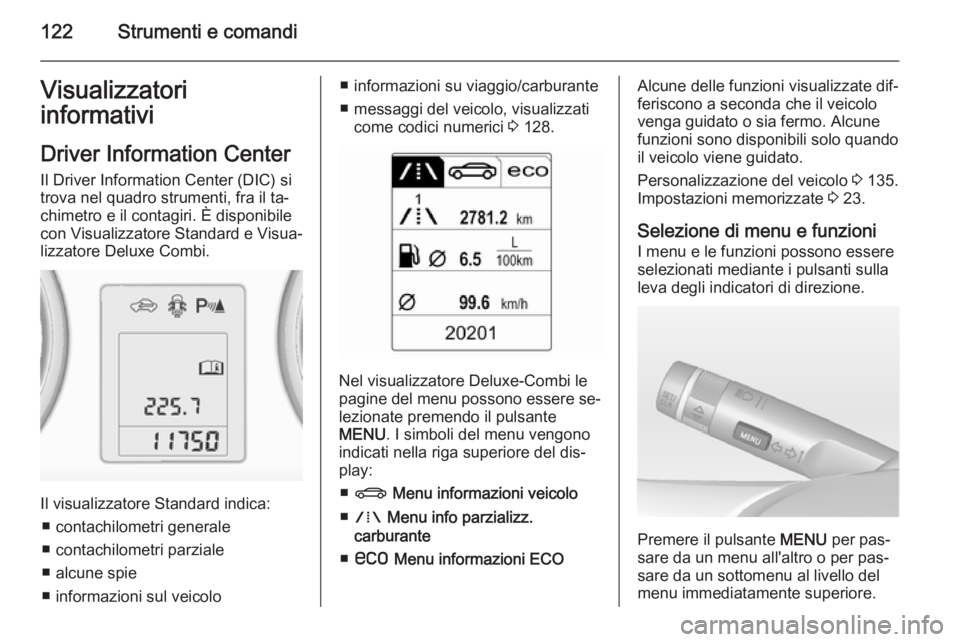

122Strumenti e comandiVisualizzatori
informativi
Driver Information Center Il Driver Information Center (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile
con Visualizzatore Standard e Visua‐
lizzatore Deluxe Combi.
Il visualizzatore Standard indica:
■ contachilometri generale
■ contachilometri parziale
■ alcune spie
■ informazioni sul veicolo
■ informazioni su viaggio/carburante
■ messaggi del veicolo, visualizzati come codici numerici 3 128.
Nel visualizzatore Deluxe-Combi le
pagine del menu possono essere se‐
lezionate premendo il pulsante
MENU . I simboli del menu vengono
indicati nella riga superiore del dis‐
play:
■ X Menu informazioni veicolo
■ W Menu info parzializz.
carburante
■ s Menu informazioni ECO
Alcune delle funzioni visualizzate dif‐
feriscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 135.
Impostazioni memorizzate 3 23.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Premere il pulsante MENU per pas‐
sare da un menu all'altro o per pas‐
sare da un sottomenu al livello del
menu immediatamente superiore.

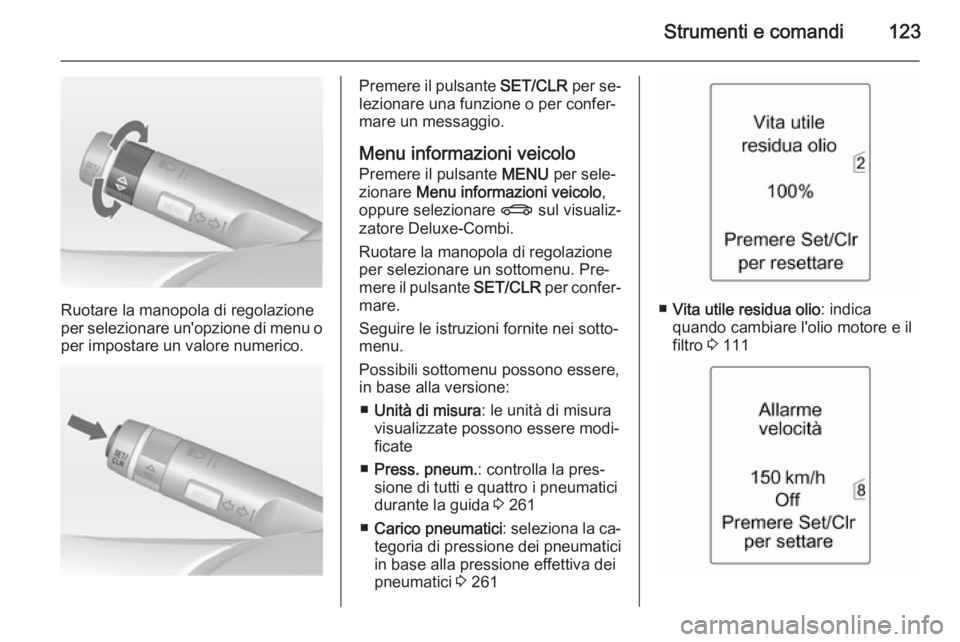

Strumenti e comandi123
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere il pulsante SET/CLR per se‐
lezionare una funzione o per confer‐ mare un messaggio.
Menu informazioni veicolo
Premere il pulsante MENU per sele‐
zionare Menu informazioni veicolo ,
oppure selezionare X sul visualiz‐
zatore Deluxe-Combi.
Ruotare la manopola di regolazione per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.
Seguire le istruzioni fornite nei sotto‐
menu.
Possibili sottomenu possono essere,
in base alla versione:
■ Unità di misura : le unità di misura
visualizzate possono essere modi‐
ficate
■ Press. pneum. : controlla la pres‐
sione di tutti e quattro i pneumatici
durante la guida 3 261
■ Carico pneumatici : seleziona la ca‐
tegoria di pressione dei pneumatici
in base alla pressione effettiva dei
pneumatici 3 261
■ Vita utile residua olio : indica
quando cambiare l'olio motore e il
filtro 3 111

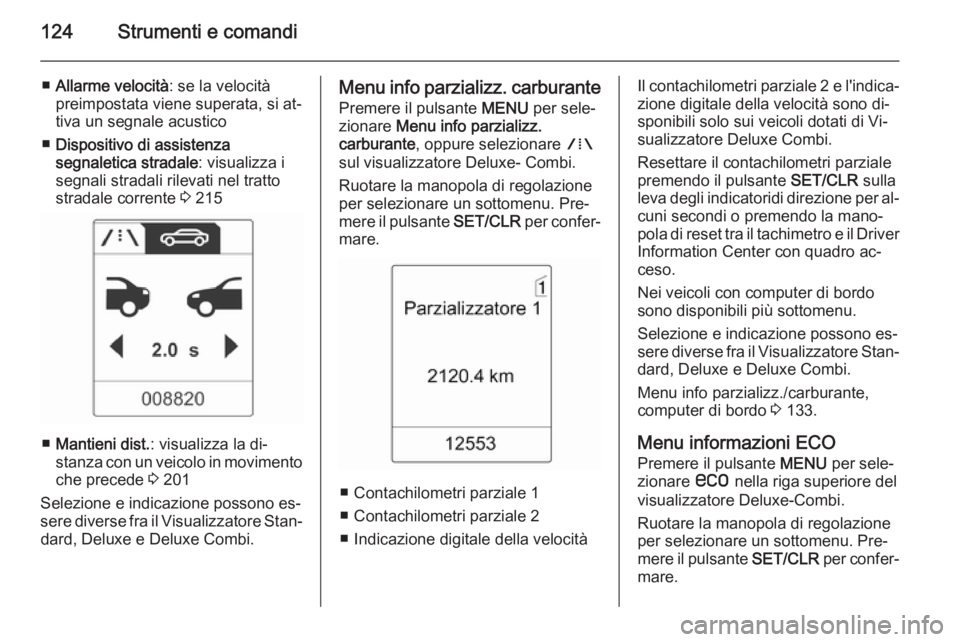

124Strumenti e comandi
■Allarme velocità : se la velocità
preimpostata viene superata, si at‐
tiva un segnale acustico
■ Dispositivo di assistenza
segnaletica stradale : visualizza i
segnali stradali rilevati nel tratto stradale corrente 3 215
■ Mantieni dist. : visualizza la di‐
stanza con un veicolo in movimento che precede 3 201
Selezione e indicazione possono es‐ sere diverse fra il Visualizzatore Stan‐ dard, Deluxe e Deluxe Combi.
Menu info parzializz. carburante
Premere il pulsante MENU per sele‐
zionare Menu info parzializz.
carburante , oppure selezionare W
sul visualizzatore Deluxe- Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.
■ Contachilometri parziale 1
■ Contachilometri parziale 2
■ Indicazione digitale della velocità
Il contachilometri parziale 2 e l'indica‐
zione digitale della velocità sono di‐
sponibili solo sui veicoli dotati di Vi‐
sualizzatore Deluxe Combi.
Resettare il contachilometri parziale
premendo il pulsante SET/CLR sulla
leva degli indicatoridi direzione per al‐ cuni secondi o premendo la mano‐
pola di reset tra il tachimetro e il Driver Information Center con quadro ac‐
ceso.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore Stan‐
dard, Deluxe e Deluxe Combi.
Menu info parzializz./carburante,
computer di bordo 3 133.
Menu informazioni ECO
Premere il pulsante MENU per sele‐
zionare s nella riga superiore del
visualizzatore Deluxe-Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.

Strumenti e comandi125

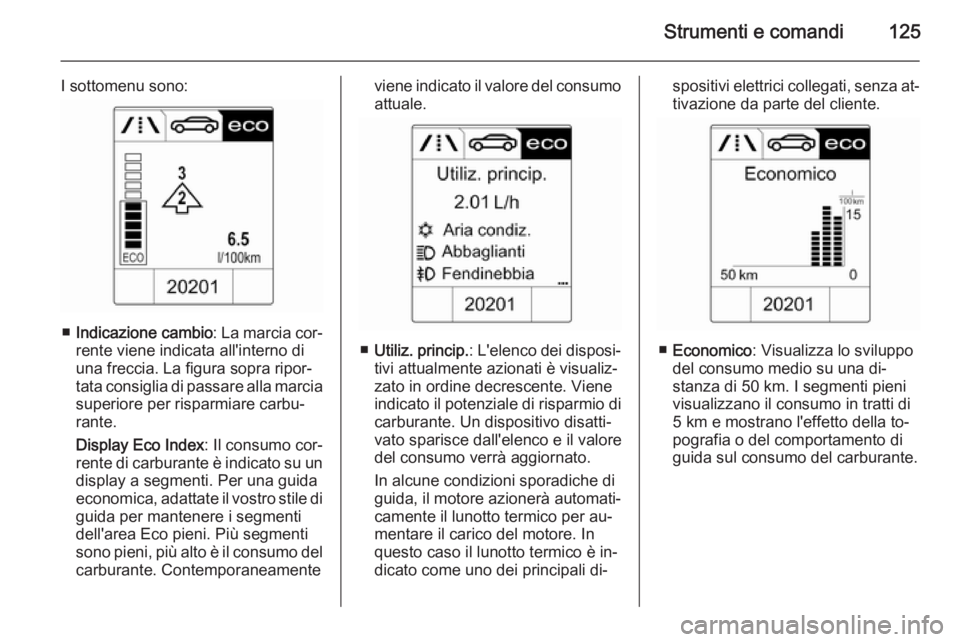

I sottomenu sono:
■Indicazione cambio : La marcia cor‐
rente viene indicata all'interno di
una freccia. La figura sopra ripor‐
tata consiglia di passare alla marcia
superiore per risparmiare carbu‐ rante.
Display Eco Index : Il consumo cor‐
rente di carburante è indicato su un display a segmenti. Per una guida
economica, adattate il vostro stile di
guida per mantenere i segmenti
dell'area Eco pieni. Più segmenti
sono pieni, più alto è il consumo del
carburante. Contemporaneamente
viene indicato il valore del consumo attuale.
■ Utiliz. princip. : L'elenco dei disposi‐
tivi attualmente azionati è visualiz‐
zato in ordine decrescente. Viene
indicato il potenziale di risparmio di carburante. Un dispositivo disatti‐
vato sparisce dall'elenco e il valore
del consumo verrà aggiornato.
In alcune condizioni sporadiche di
guida, il motore azionerà automati‐
camente il lunotto termico per au‐
mentare il carico del motore. In
questo caso il lunotto termico è in‐
dicato come uno dei principali di‐
spositivi elettrici collegati, senza at‐ tivazione da parte del cliente.
■ Economico : Visualizza lo sviluppo
del consumo medio su una di‐
stanza di 50 km. I segmenti pieni
visualizzano il consumo in tratti di
5 km e mostrano l'effetto della to‐
pografia o del comportamento di
guida sul consumo del carburante.

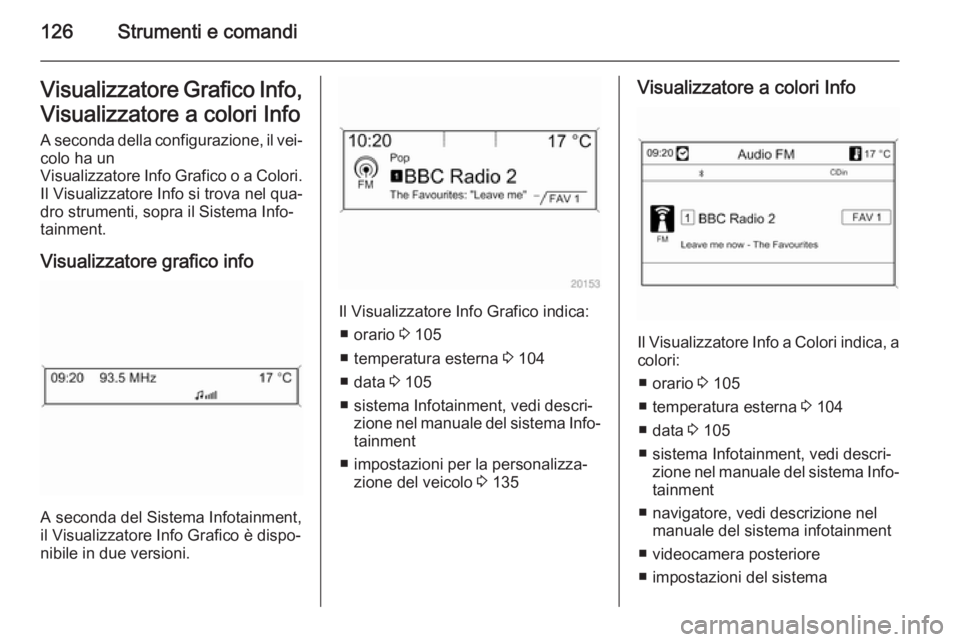

126Strumenti e comandiVisualizzatore Grafico Info,Visualizzatore a colori Info
A seconda della configurazione, il vei‐
colo ha un
Visualizzatore Info Grafico o a Colori. Il Visualizzatore Info si trova nel qua‐
dro strumenti, sopra il Sistema Info‐
tainment.
Visualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
■ orario 3 105
■ temperatura esterna 3 104
■ data 3 105
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ impostazioni per la personalizza‐ zione del veicolo 3 135
Visualizzatore a colori Info
Il Visualizzatore Info a Colori indica, a
colori:
■ orario 3 105
■ temperatura esterna 3 104
■ data 3 105
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ navigatore, vedi descrizione nel manuale del sistema infotainment
■ videocamera posteriore
■ impostazioni del sistema

Strumenti e comandi127
■ messaggi del veicolo 3 128
■ impostazioni per la personalizza‐ zione del veicolo 3 135
Il tipo di informazioni visualizzate e le
modalità di visualizzazione dipen‐
dono dall'equipaggiamento del vei‐
colo e dalle impostazioni effettuate.

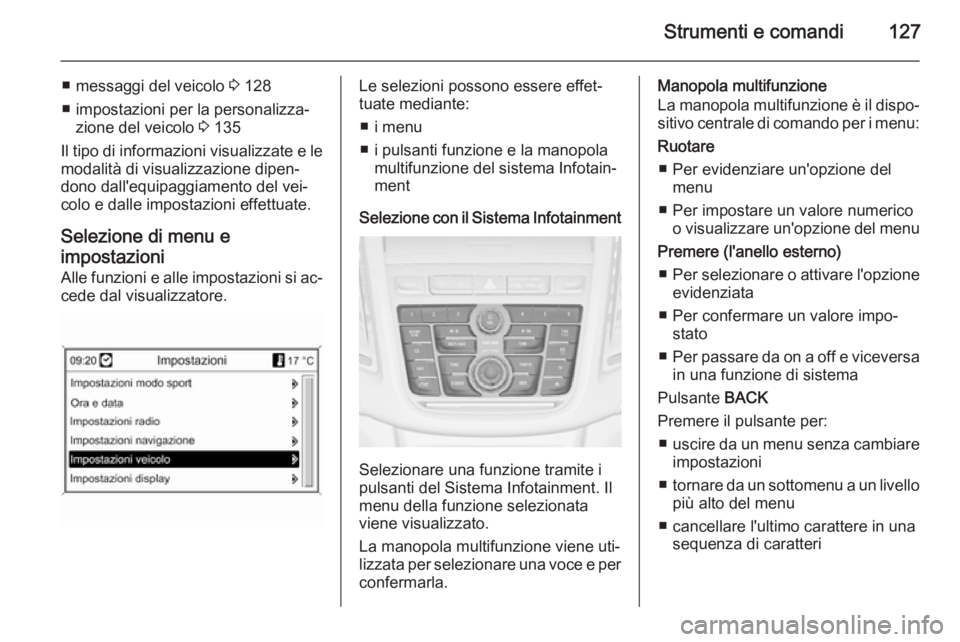

Selezione di menu e
impostazioni Alle funzioni e alle impostazioni si ac‐ cede dal visualizzatore.Le selezioni possono essere effet‐
tuate mediante:
■ i menu
■ i pulsanti funzione e la manopola multifunzione del sistema Infotain‐
ment
Selezione con il Sistema Infotainment
Selezionare una funzione tramite i
pulsanti del Sistema Infotainment. Il
menu della funzione selezionata
viene visualizzato.
La manopola multifunzione viene uti‐
lizzata per selezionare una voce e per
confermarla.
Manopola multifunzione
La manopola multifunzione è il dispo‐ sitivo centrale di comando per i menu:
Ruotare ■ Per evidenziare un'opzione del menu
■ Per impostare un valore numerico o visualizzare un'opzione del menu
Premere (l'anello esterno) ■ Per selezionare o attivare l'opzione
evidenziata
■ Per confermare un valore impo‐ stato
■ Per passare da on a off e viceversa
in una funzione di sistema
Pulsante BACK
Premere il pulsante per: ■ uscire da un menu senza cambiare
impostazioni
■ tornare da un sottomenu a un livello
più alto del menu
■ cancellare l'ultimo carattere in una sequenza di caratteri

128Strumenti e comandi
Premere e tenere premuto il pulsanteper alcuni secondi per cancellare l'in‐tera sequenza di caratteri impostata.
Personalizzazione del veicolo 3 135.

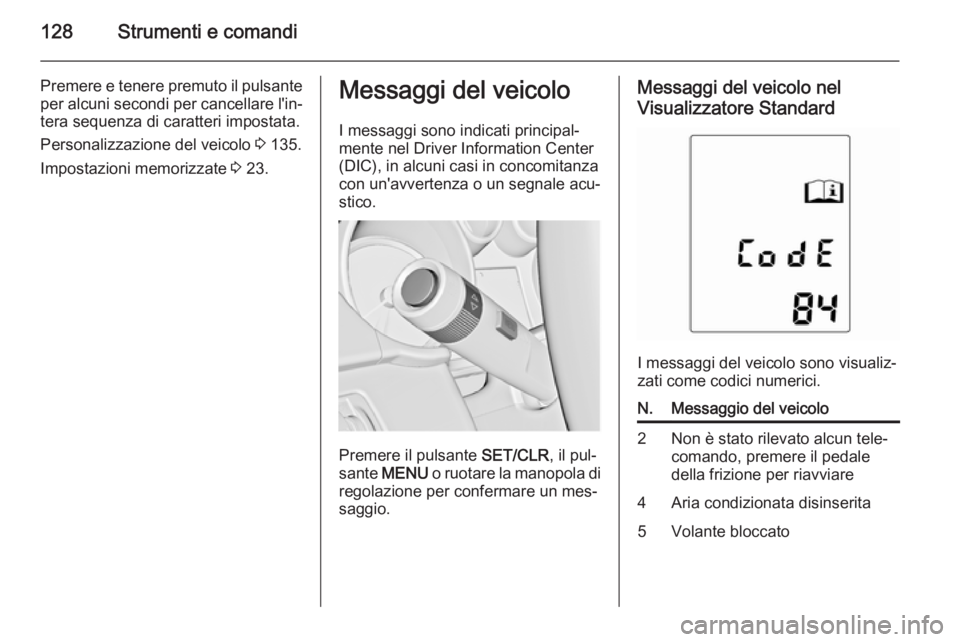

Impostazioni memorizzate 3 23.Messaggi del veicolo
I messaggi sono indicati principal‐
mente nel Driver Information Center
(DIC), in alcuni casi in concomitanza
con un'avvertenza o un segnale acu‐
stico.
Premere il pulsante SET/CLR, il pul‐
sante MENU o ruotare la manopola di
regolazione per confermare un mes‐
saggio.
Messaggi del veicolo nel
Visualizzatore Standard
I messaggi del veicolo sono visualiz‐
zati come codici numerici.
N.Messaggio del veicolo2Non è stato rilevato alcun tele‐
comando, premere il pedale
della frizione per riavviare4Aria condizionata disinserita5Volante bloccato
