OPEL ZAFIRA C 2015 Manuale di uso e manutenzione (in Italian)

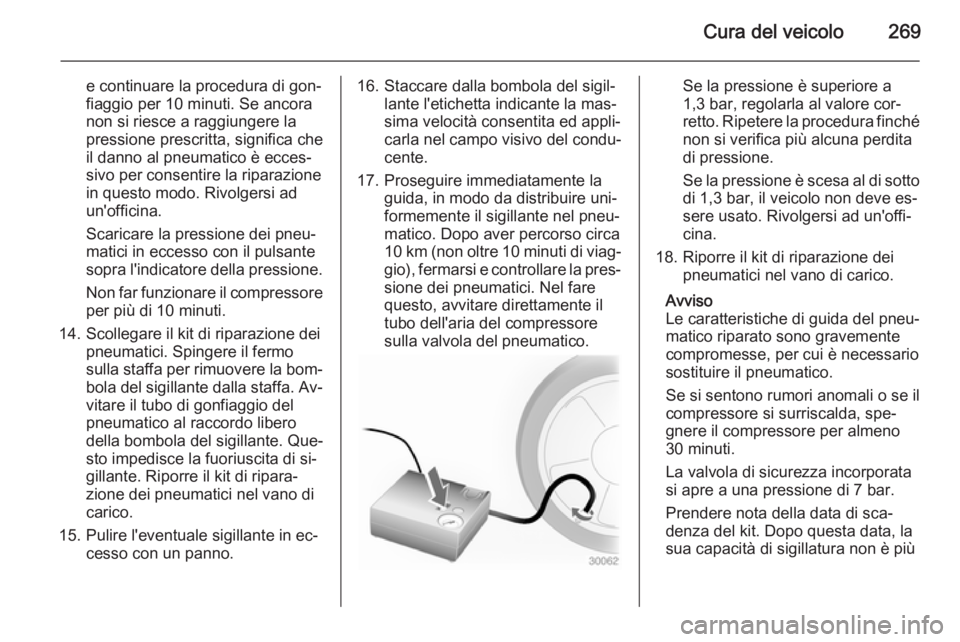

Cura del veicolo269
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐
bola del sigillante dalla staffa. Av‐ vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di
carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐
gio), fermarsi e controllare la pres‐ sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐ denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più

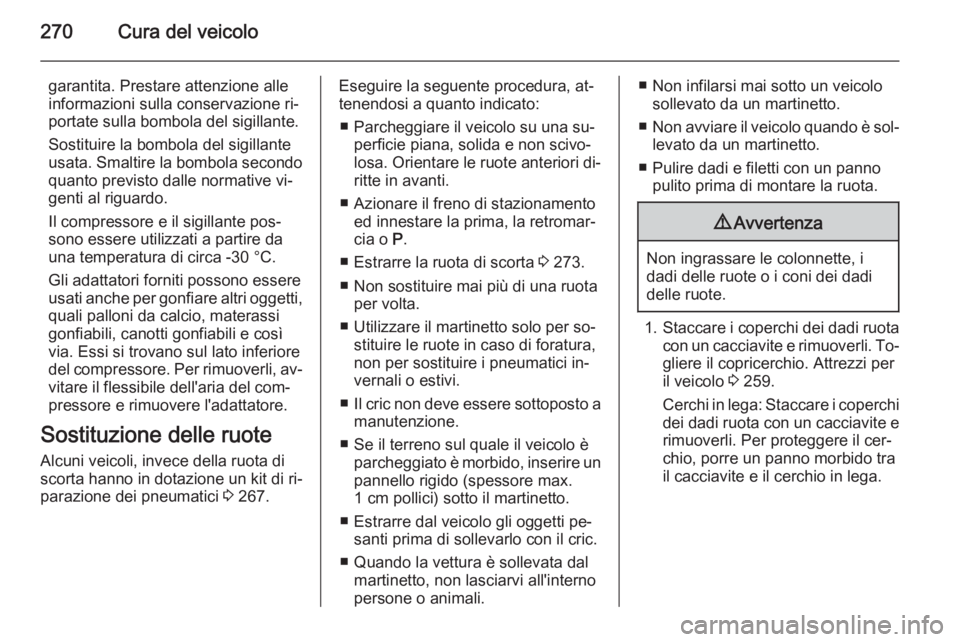

270Cura del veicolo
garantita. Prestare attenzione alle
informazioni sulla conservazione ri‐
portate sulla bombola del sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere usati anche per gonfiare altri oggetti, quali palloni da calcio, materassigonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli, av‐
vitare il flessibile dell'aria del com‐
pressore e rimuovere l'adattatore.
Sostituzione delle ruote
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 267.Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento ed innestare la prima, la retromar‐
cia o P.
■ Estrarre la ruota di scorta 3 273.
■ Non sostituire mai più di una ruota per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Il cric non deve essere sottoposto a
manutenzione.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello rigido (spessore max.
1 cm pollici) sotto il martinetto.
■ Estrarre dal veicolo gli oggetti pe‐ santi prima di sollevarlo con il cric.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.
■ Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Pulire dadi e filetti con un panno pulito prima di montare la ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli. To‐ gliere il copricerchio. Attrezzi per
il veicolo 3 259.
Cerchi in lega: Staccare i coperchi
dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il cer‐chio, porre un panno morbido tra
il cacciavite e il cerchio in lega.

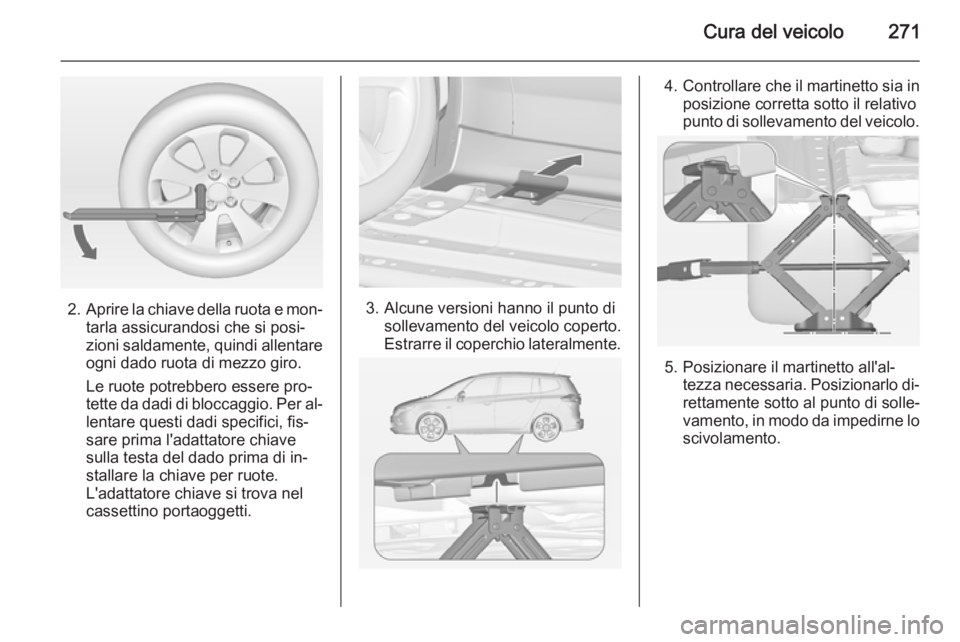

Cura del veicolo271
2.Aprire la chiave della ruota e mon‐
tarla assicurandosi che si posi‐
zioni saldamente, quindi allentare
ogni dado ruota di mezzo giro.
Le ruote potrebbero essere pro‐
tette da dadi di bloccaggio. Per al‐ lentare questi dadi specifici, fis‐
sare prima l'adattatore chiave
sulla testa del dado prima di in‐
stallare la chiave per ruote.
L'adattatore chiave si trova nel
cassettino portaoggetti.3. Alcune versioni hanno il punto di sollevamento del veicolo coperto.
Estrarre il coperchio lateralmente.
4. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
5. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo di‐rettamente sotto al punto di solle‐
vamento, in modo da impedirne lo scivolamento.

272Cura del veicolo

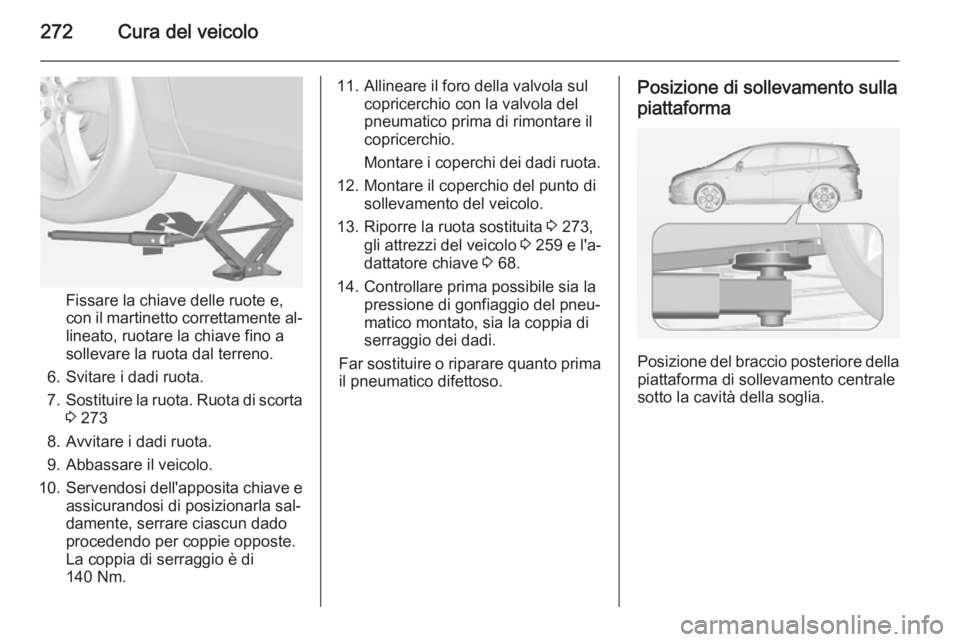

Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
6. Svitare i dadi ruota.
7. Sostituire la ruota. Ruota di scorta
3 273
8. Avvitare i dadi ruota.
9. Abbassare il veicolo.
10. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
11. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
12. Montare il coperchio del punto di sollevamento del veicolo.
13. Riporre la ruota sostituita 3 273,
gli attrezzi del veicolo 3 259 e l'a‐
dattatore chiave 3 68.
14. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.

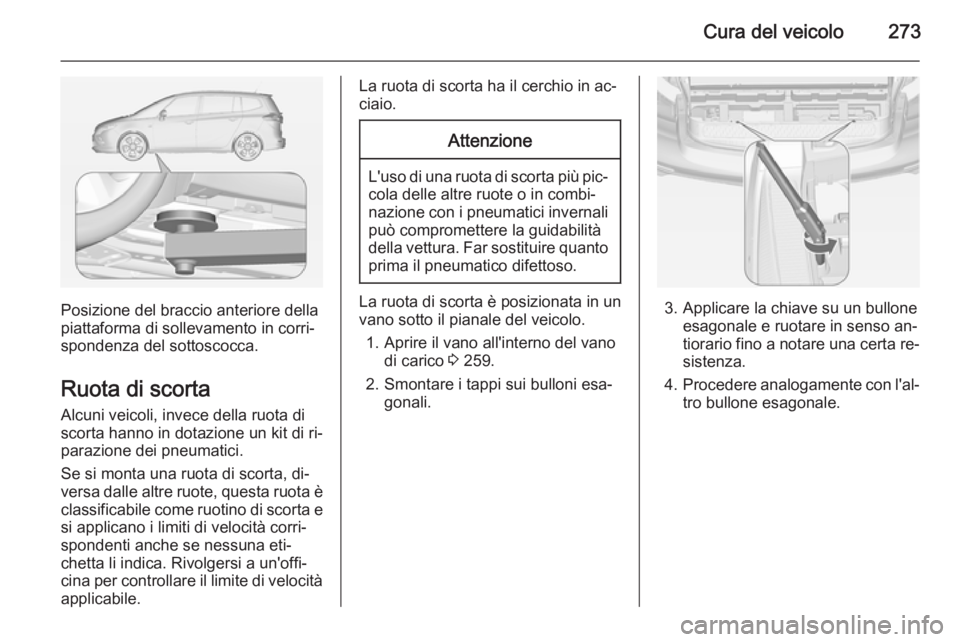

Cura del veicolo273
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in ac‐
ciaio.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il vano all'interno del vano di carico 3 259.
2. Smontare i tappi sui bulloni esa‐ gonali.3. Applicare la chiave su un bulloneesagonale e ruotare in senso an‐
tiorario fino a notare una certa re‐
sistenza.
4. Procedere analogamente con l'al‐
tro bullone esagonale.

274Cura del veicolo

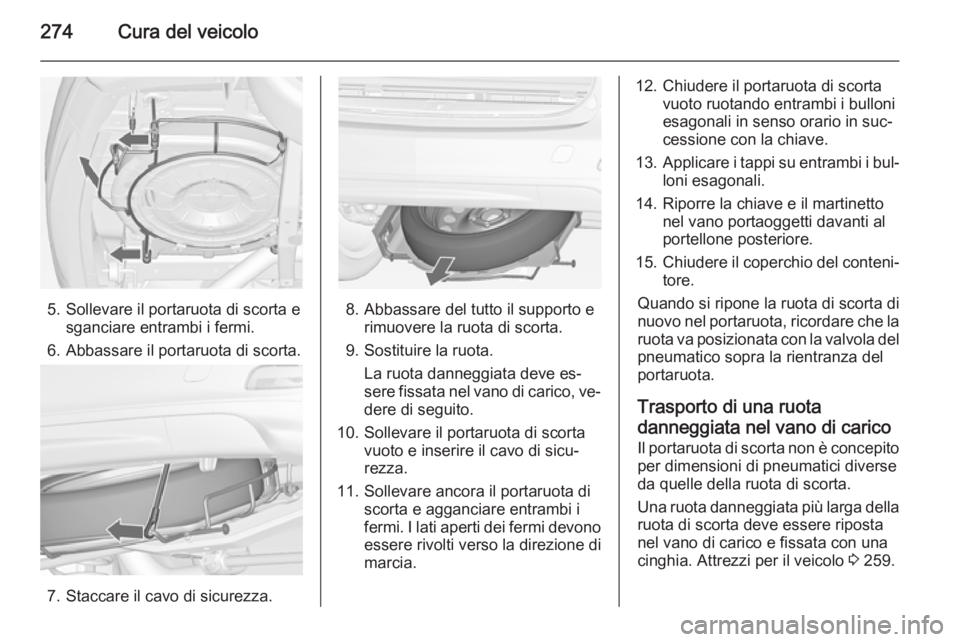

5. Sollevare il portaruota di scorta esganciare entrambi i fermi.
6. Abbassare il portaruota di scorta.
7. Staccare il cavo di sicurezza.
8. Abbassare del tutto il supporto e rimuovere la ruota di scorta.
9. Sostituire la ruota. La ruota danneggiata deve es‐
sere fissata nel vano di carico, ve‐
dere di seguito.
10. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
11. Sollevare ancora il portaruota di scorta e agganciare entrambi i
fermi. I lati aperti dei fermi devono essere rivolti verso la direzione di
marcia.
12. Chiudere il portaruota di scorta vuoto ruotando entrambi i bulloni
esagonali in senso orario in suc‐
cessione con la chiave.
13. Applicare i tappi su entrambi i bul‐
loni esagonali.
14. Riporre la chiave e il martinetto nel vano portaoggetti davanti al
portellone posteriore.
15. Chiudere il coperchio del conteni‐
tore.
Quando si ripone la ruota di scorta di
nuovo nel portaruota, ricordare che la
ruota va posizionata con la valvola del
pneumatico sopra la rientranza del
portaruota.
Trasporto di una ruotadanneggiata nel vano di carico Il portaruota di scorta non è concepito
per dimensioni di pneumatici diverse
da quelle della ruota di scorta.
Una ruota danneggiata più larga della
ruota di scorta deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 259.

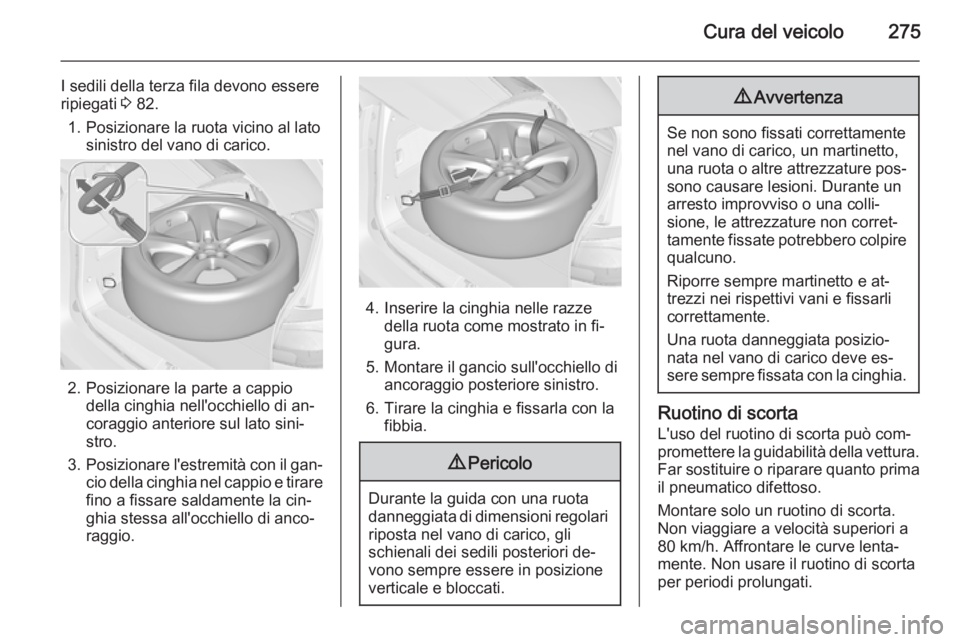

Cura del veicolo275
I sedili della terza fila devono essere
ripiegati 3 82.
1. Posizionare la ruota vicino al lato sinistro del vano di carico.
2. Posizionare la parte a cappiodella cinghia nell'occhiello di an‐
coraggio anteriore sul lato sini‐
stro.
3. Posizionare l'estremità con il gan‐
cio della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in fi‐
gura.
5. Montare il gancio sull'occhiello di ancoraggio posteriore sinistro.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori de‐
vono sempre essere in posizione
verticale e bloccati.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature pos‐ sono causare lesioni. Durante un
arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve es‐
sere sempre fissata con la cinghia.
Ruotino di scorta
L'uso del ruotino di scorta può com‐promettere la guidabilità della vettura.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.

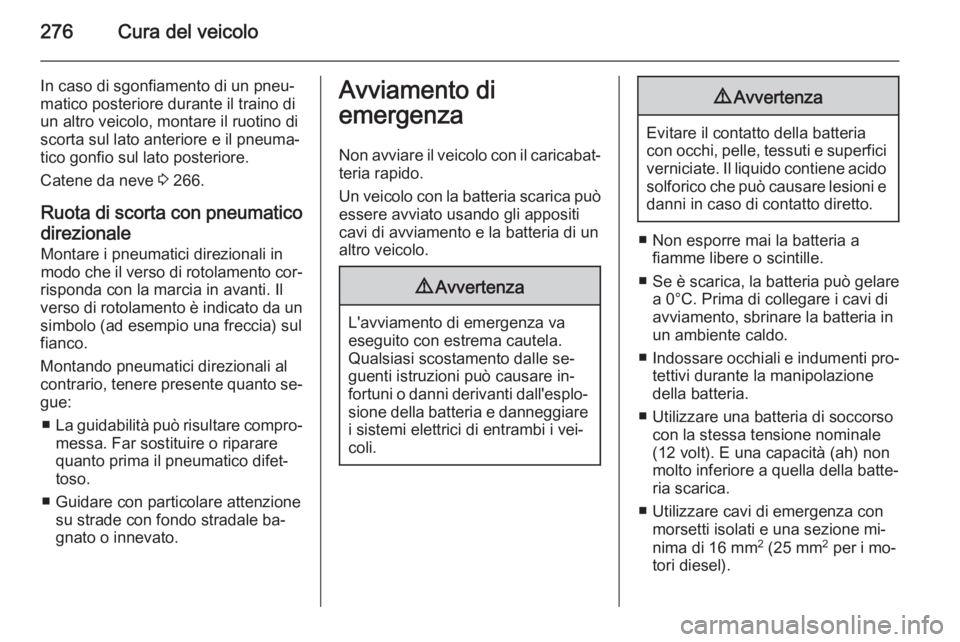

276Cura del veicolo
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 266.
Ruota di scorta con pneumatico direzionale
Montare i pneumatici direzionali in modo che il verso di rotolamento cor‐
risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.Avviamento di
emergenza

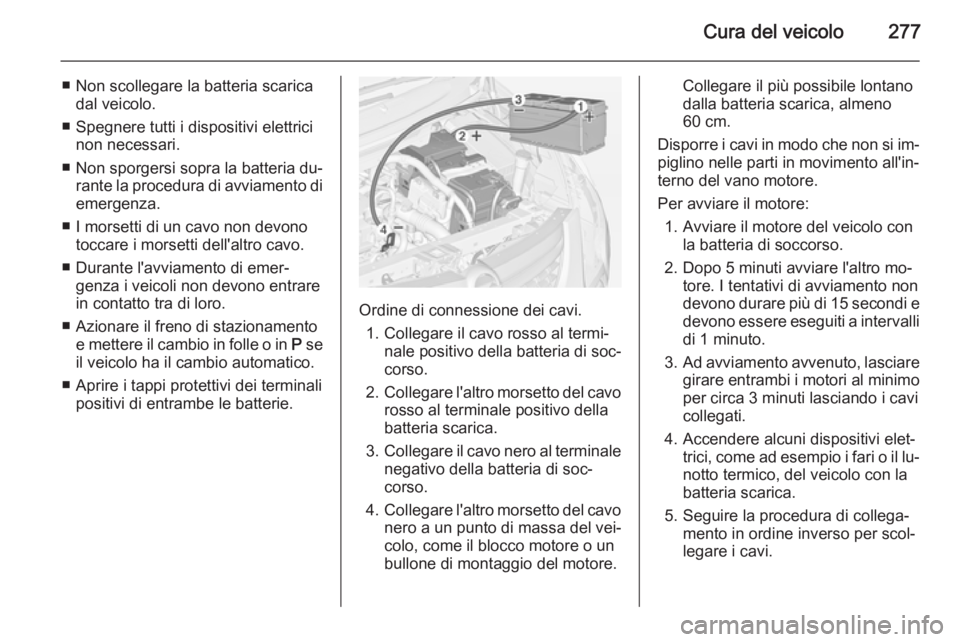

Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
■ Non esporre mai la batteria a fiamme libere o scintille.
■ Se è scarica, la batteria può gelare
a 0°C. Prima di collegare i cavi di
avviamento, sbrinare la batteria in
un ambiente caldo.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria.
■ Utilizzare una batteria di soccorso con la stessa tensione nominale
(12 volt). E una capacità (ah) non
molto inferiore a quella della batte‐
ria scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 16 mm 2
(25 mm 2
per i mo‐
tori diesel).

Cura del veicolo277
■ Non scollegare la batteria scaricadal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.
■ Non sporgersi sopra la batteria du‐ rante la procedura di avviamento di
emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
■ Durante l'avviamento di emer‐ genza i veicoli non devono entrare
in contatto tra di loro.
■ Azionare il freno di stazionamento e mettere il cambio in folle o in P se
il veicolo ha il cambio automatico.
■ Aprire i tappi protettivi dei terminali positivi di entrambe le batterie.
Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di soc‐
corso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di soc‐
corso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del vei‐
colo, come il blocco motore o un
bullone di montaggio del motore.
Collegare il più possibile lontano
dalla batteria scarica, almeno
60 cm.
Disporre i cavi in modo che non si im‐ piglino nelle parti in movimento all'in‐
terno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro mo‐ tore. I tentativi di avviamento non
devono durare più di 15 secondi e
devono essere eseguiti a intervalli di 1 minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il lu‐
notto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.

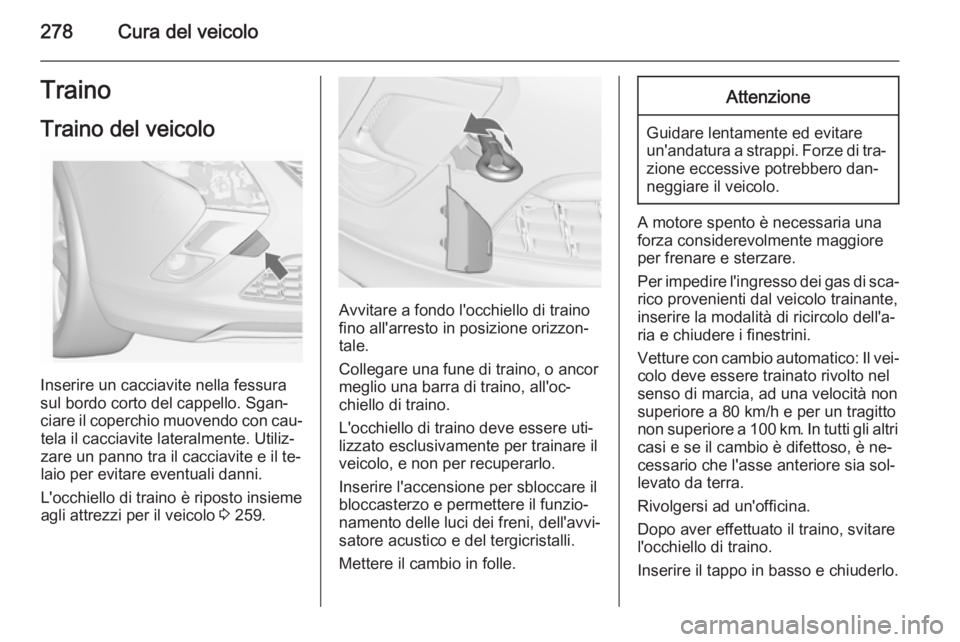

278Cura del veicoloTrainoTraino del veicolo
Inserire un cacciavite nella fessura
sul bordo corto del cappello. Sgan‐
ciare il coperchio muovendo con cau‐ tela il cacciavite lateralmente. Utiliz‐zare un panno tra il cacciavite e il te‐
laio per evitare eventuali danni.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 259.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere uti‐
lizzato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria e chiudere i finestrini.
Vetture con cambio automatico: Il vei‐
colo deve essere trainato rivolto nel
senso di marcia, ad una velocità non superiore a 80 km/h e per un tragitto
non superiore a 100 km. In tutti gli altri casi e se il cambio è difettoso, è ne‐
cessario che l'asse anteriore sia sol‐
levato da terra.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in basso e chiuderlo.
