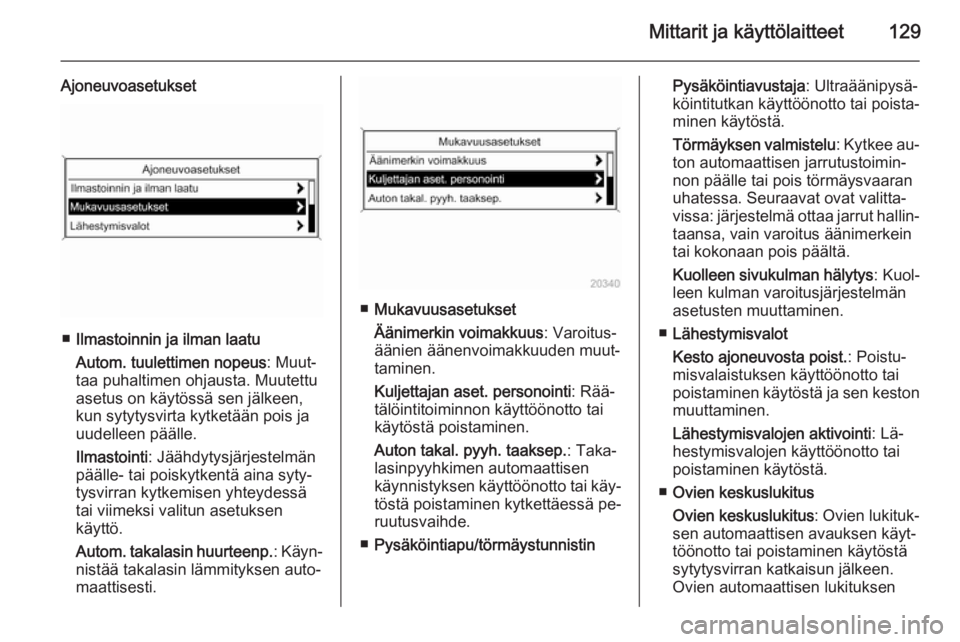

Mittarit ja käyttölaitteet129
Ajoneuvoasetukset
■Ilmastoinnin ja ilman laatu
Autom. tuulettimen nopeus : Muut‐
taa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen,
kun sytytysvirta kytketään pois ja
uudelleen päälle.
Ilmastointi : Jäähdytysjärjestelmän
päälle- tai poiskytkentä aina syty‐
tysvirran kytkemisen yhteydessä
tai viimeksi valitun asetuksen
käyttö.
Autom. takalasin huurteenp. : Käyn‐
nistää takalasin lämmityksen auto‐
maattisesti.
■ Mukavuusasetukset
Äänimerkin voimakkuus : Varoitus‐
äänien äänenvoimakkuuden muut‐ taminen.
Kuljettajan aset. personointi : Rää‐
tälöintitoiminnon käyttöönotto tai
käytöstä poistaminen.
Auton takal. pyyh. taaksep. : Taka‐
lasinpyyhkimen automaattisen
käynnistyksen käyttöönotto tai käy‐ töstä poistaminen kytkettäessä pe‐
ruutusvaihde.
■ Pysäköintiapu/törmäystunnistin
Pysäköintiavustaja : Ultraäänipysä‐
köintitutkan käyttöönotto tai poista‐
minen käytöstä.
Törmäyksen valmistelu : Kytkee au‐
ton automaattisen jarrutustoimin‐
non päälle tai pois törmäysvaaran
uhatessa. Seuraavat ovat valitta‐
vissa: järjestelmä ottaa jarrut hallin‐ taansa, vain varoitus äänimerkein
tai kokonaan pois päältä.
Kuolleen sivukulman hälytys : Kuol‐
leen kulman varoitusjärjestelmän
asetusten muuttaminen.
■ Lähestymisvalot
Kesto ajoneuvosta poist. : Poistu‐
misvalaistuksen käyttöönotto tai poistaminen käytöstä ja sen keston
muuttaminen.
Lähestymisvalojen aktivointi : Lä‐
hestymisvalojen käyttöönotto tai
poistaminen käytöstä.
■ Ovien keskuslukitus
Ovien keskuslukitus : Ovien lukituk‐
sen automaattisen avauksen käyt‐
töönotto tai poistaminen käytöstä
sytytysvirran katkaisun jälkeen.
Ovien automaattisen lukituksen

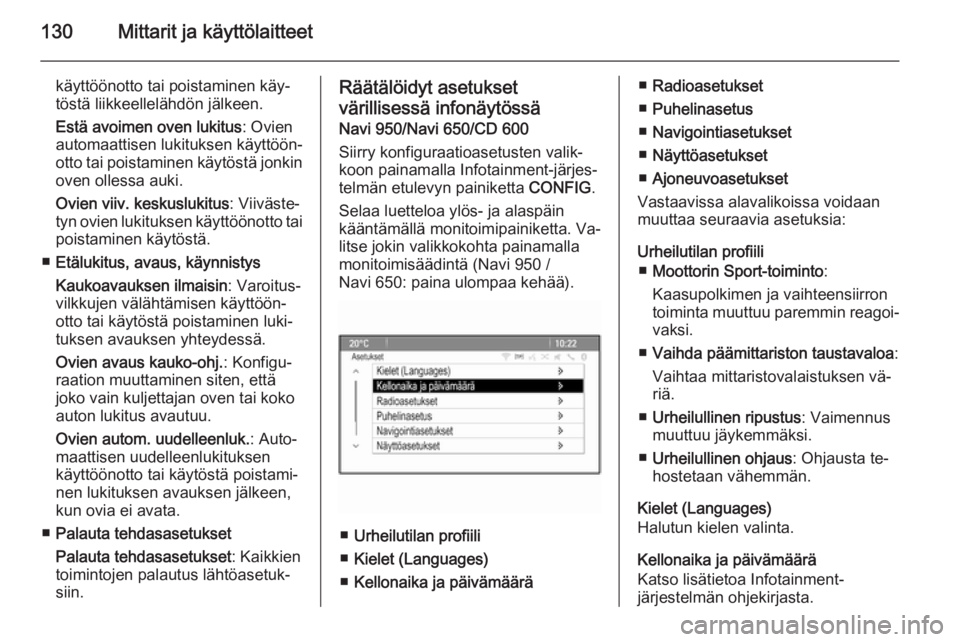

130Mittarit ja käyttölaitteet
käyttöönotto tai poistaminen käy‐
töstä liikkeellelähdön jälkeen.
Estä avoimen oven lukitus : Ovien
automaattisen lukituksen käyttöön‐
otto tai poistaminen käytöstä jonkin oven ollessa auki.
Ovien viiv. keskuslukitus : Viiväste‐
tyn ovien lukituksen käyttöönotto tai
poistaminen käytöstä.
■ Etälukitus, avaus, käynnistys
Kaukoavauksen ilmaisin : Varoitus‐
vilkkujen välähtämisen käyttöön‐
otto tai käytöstä poistaminen luki‐
tuksen avauksen yhteydessä.
Ovien avaus kauko-ohj. : Konfigu‐
raation muuttaminen siten, että
joko vain kuljettajan oven tai koko
auton lukitus avautuu.
Ovien autom. uudelleenluk. : Auto‐
maattisen uudelleenlukituksen
käyttöönotto tai käytöstä poistami‐
nen lukituksen avauksen jälkeen,
kun ovia ei avata.
■ Palauta tehdasasetukset
Palauta tehdasasetukset : Kaikkien
toimintojen palautus lähtöasetuk‐ siin.Räätälöidyt asetukset
värillisessä infonäytössä
Navi 950/Navi 650/CD 600
Siirry konfiguraatioasetusten valik‐
koon painamalla Infotainment-järjes‐
telmän etulevyn painiketta CONFIG.
Selaa luetteloa ylös- ja alaspäin
kääntämällä monitoimipainiketta. Va‐
litse jokin valikkokohta painamalla
monitoimisäädintä (Navi 950 /
Navi 650: paina ulompaa kehää).
■ Urheilutilan profiili
■ Kielet (Languages)
■ Kellonaika ja päivämäärä
■Radioasetukset
■ Puhelinasetus
■ Navigointiasetukset
■ Näyttöasetukset
■ Ajoneuvoasetukset
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:
Urheilutilan profiili ■ Moottorin Sport-toiminto :
Kaasupolkimen ja vaihteensiirron
toiminta muuttuu paremmin reagoi‐ vaksi.
■ Vaihda päämittariston taustavaloa :
Vaihtaa mittaristovalaistuksen vä‐
riä.
■ Urheilullinen ripustus : Vaimennus
muuttuu jäykemmäksi.
■ Urheilullinen ohjaus : Ohjausta te‐
hostetaan vähemmän.
Kielet (Languages)
Halutun kielen valinta.
Kellonaika ja päivämäärä
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.

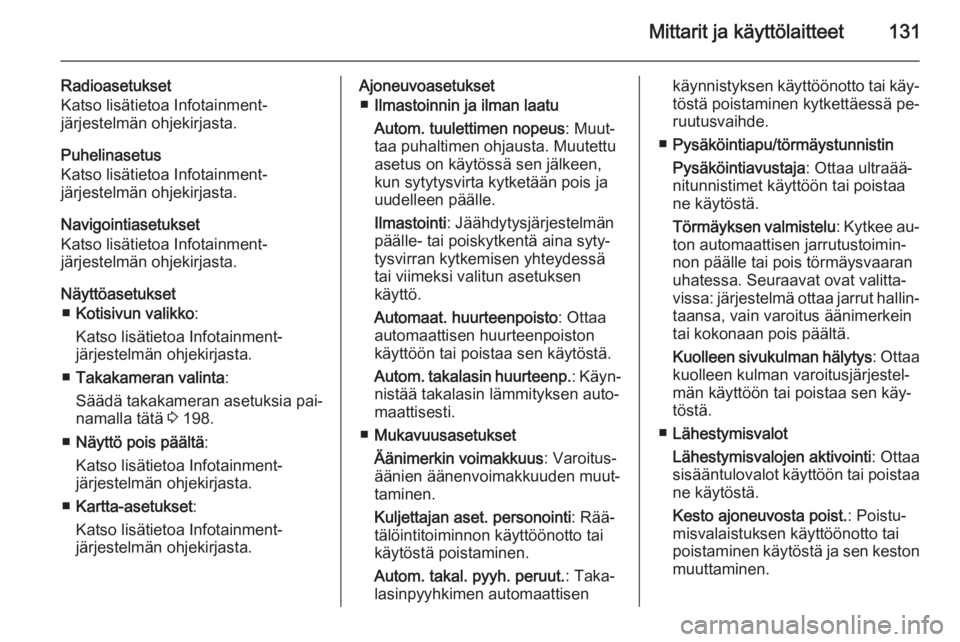

Mittarit ja käyttölaitteet131
Radioasetukset
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Puhelinasetus
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Navigointiasetukset
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Näyttöasetukset ■ Kotisivun valikko :
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
■ Takakameran valinta :
Säädä takakameran asetuksia pai‐
namalla tätä 3 198.
■ Näyttö pois päältä :
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
■ Kartta-asetukset :
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.Ajoneuvoasetukset
■ Ilmastoinnin ja ilman laatu
Autom. tuulettimen nopeus : Muut‐
taa puhaltimen ohjausta. Muutettu asetus on käytössä sen jälkeen,
kun sytytysvirta kytketään pois ja
uudelleen päälle.
Ilmastointi : Jäähdytysjärjestelmän
päälle- tai poiskytkentä aina syty‐
tysvirran kytkemisen yhteydessä
tai viimeksi valitun asetuksen
käyttö.
Automaat. huurteenpoisto : Ottaa
automaattisen huurteenpoiston
käyttöön tai poistaa sen käytöstä.
Autom. takalasin huurteenp. : Käyn‐
nistää takalasin lämmityksen auto‐
maattisesti.
■ Mukavuusasetukset
Äänimerkin voimakkuus : Varoitus‐
äänien äänenvoimakkuuden muut‐
taminen.
Kuljettajan aset. personointi : Rää‐
tälöintitoiminnon käyttöönotto tai
käytöstä poistaminen.
Autom. takal. pyyh. peruut. : Taka‐
lasinpyyhkimen automaattisenkäynnistyksen käyttöönotto tai käy‐ töstä poistaminen kytkettäessä pe‐
ruutusvaihde.
■ Pysäköintiapu/törmäystunnistin
Pysäköintiavustaja : Ottaa ultraää‐
nitunnistimet käyttöön tai poistaa ne käytöstä.
Törmäyksen valmistelu : Kytkee au‐
ton automaattisen jarrutustoimin‐ non päälle tai pois törmäysvaaran
uhatessa. Seuraavat ovat valitta‐
vissa: järjestelmä ottaa jarrut hallin‐ taansa, vain varoitus äänimerkein
tai kokonaan pois päältä.
Kuolleen sivukulman hälytys : Ottaa
kuolleen kulman varoitusjärjestel‐
män käyttöön tai poistaa sen käy‐
töstä.
■ Lähestymisvalot
Lähestymisvalojen aktivointi : Ottaa
sisääntulovalot käyttöön tai poistaa ne käytöstä.
Kesto ajoneuvosta poist. : Poistu‐
misvalaistuksen käyttöönotto tai
poistaminen käytöstä ja sen keston
muuttaminen.

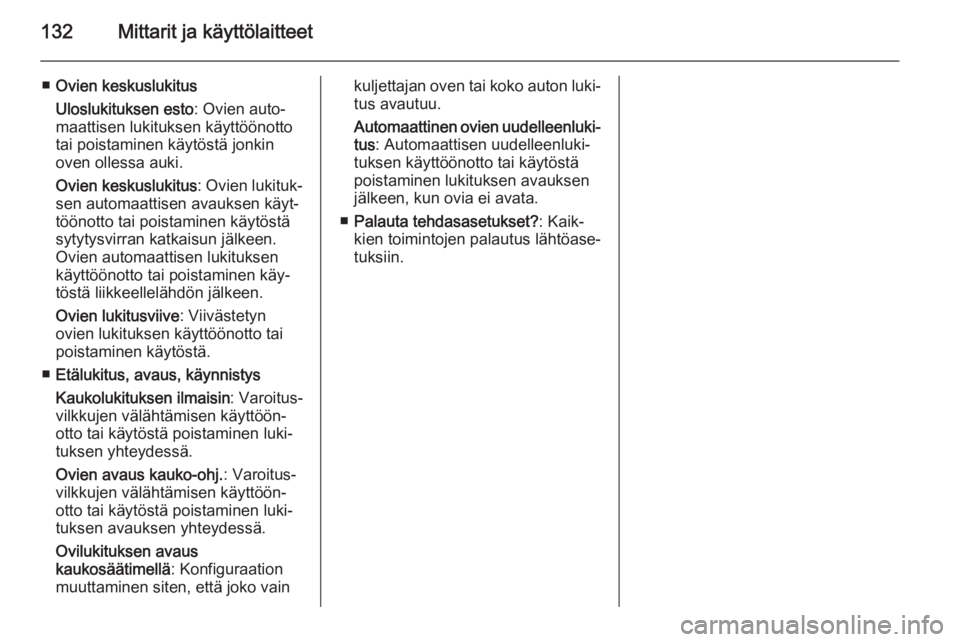

132Mittarit ja käyttölaitteet
■Ovien keskuslukitus
Uloslukituksen esto : Ovien auto‐
maattisen lukituksen käyttöönotto
tai poistaminen käytöstä jonkin
oven ollessa auki.
Ovien keskuslukitus : Ovien lukituk‐
sen automaattisen avauksen käyt‐
töönotto tai poistaminen käytöstä
sytytysvirran katkaisun jälkeen.
Ovien automaattisen lukituksen
käyttöönotto tai poistaminen käy‐
töstä liikkeellelähdön jälkeen.
Ovien lukitusviive : Viivästetyn
ovien lukituksen käyttöönotto tai
poistaminen käytöstä.
■ Etälukitus, avaus, käynnistys
Kaukolukituksen ilmaisin : Varoitus‐
vilkkujen välähtämisen käyttöön‐ otto tai käytöstä poistaminen luki‐
tuksen yhteydessä.
Ovien avaus kauko-ohj. : Varoitus‐
vilkkujen välähtämisen käyttöön‐ otto tai käytöstä poistaminen luki‐
tuksen avauksen yhteydessä.
Ovilukituksen avaus
kaukosäätimellä : Konfiguraation
muuttaminen siten, että joko vainkuljettajan oven tai koko auton luki‐ tus avautuu.
Automaattinen ovien uudelleenluki‐ tus : Automaattisen uudelleenluki‐
tuksen käyttöönotto tai käytöstä
poistaminen lukituksen avauksen jälkeen, kun ovia ei avata.
■ Palauta tehdasasetukset? : Kaik‐
kien toimintojen palautus lähtöase‐
tuksiin.

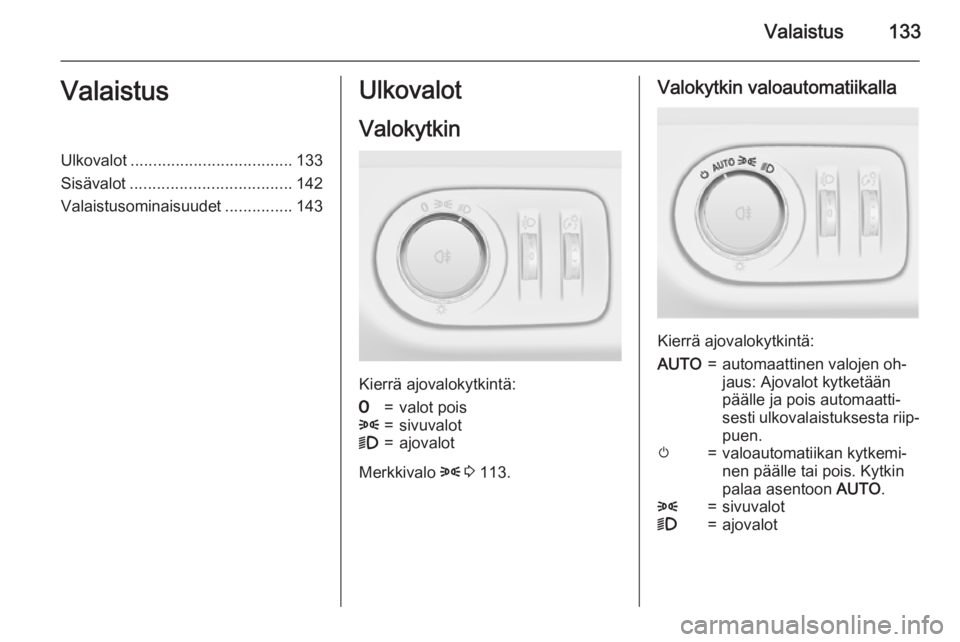

Valaistus133ValaistusUlkovalot.................................... 133
Sisävalot .................................... 142
Valaistusominaisuudet ...............143Ulkovalot
Valokytkin
Kierrä ajovalokytkintä:
7=valot pois8=sivuvalot9=ajovalot
Merkkivalo 8 3 113.
Valokytkin valoautomatiikalla
Kierrä ajovalokytkintä:
AUTO=automaattinen valojen oh‐
jaus: Ajovalot kytketään
päälle ja pois automaatti‐
sesti ulkovalaistuksesta riip‐
puen.m=valoautomatiikan kytkemi‐
nen päälle tai pois. Kytkin
palaa asentoon AUTO.8=sivuvalot9=ajovalot

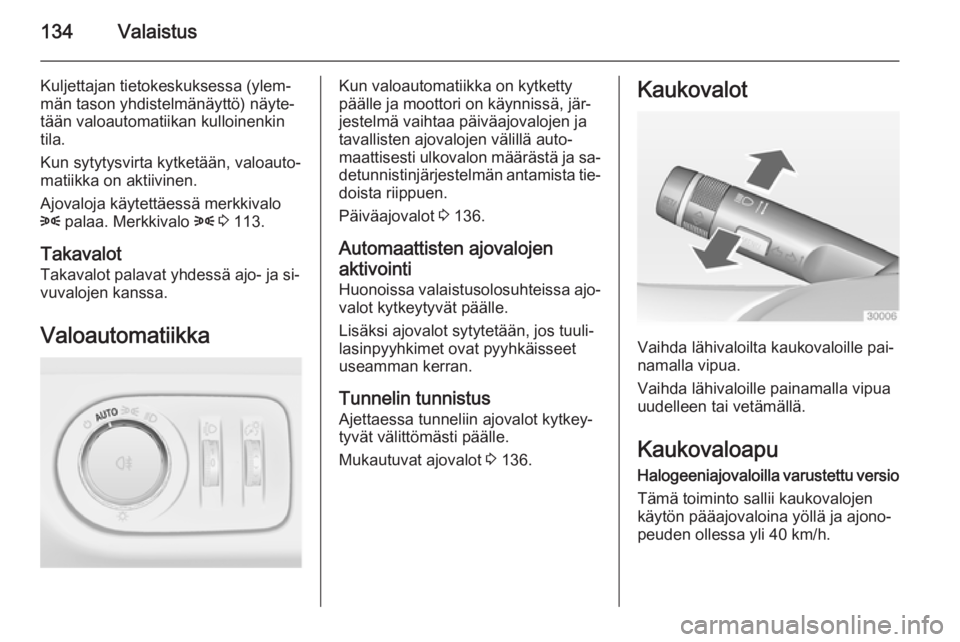

134Valaistus
Kuljettajan tietokeskuksessa (ylem‐
män tason yhdistelmänäyttö) näyte‐
tään valoautomatiikan kulloinenkin
tila.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Ajovaloja käytettäessä merkkivalo
8 palaa. Merkkivalo 8 3 113.
Takavalot
Takavalot palavat yhdessä ajo- ja si‐
vuvalojen kanssa.
ValoautomatiikkaKun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 136.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 136.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustettu versio Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.

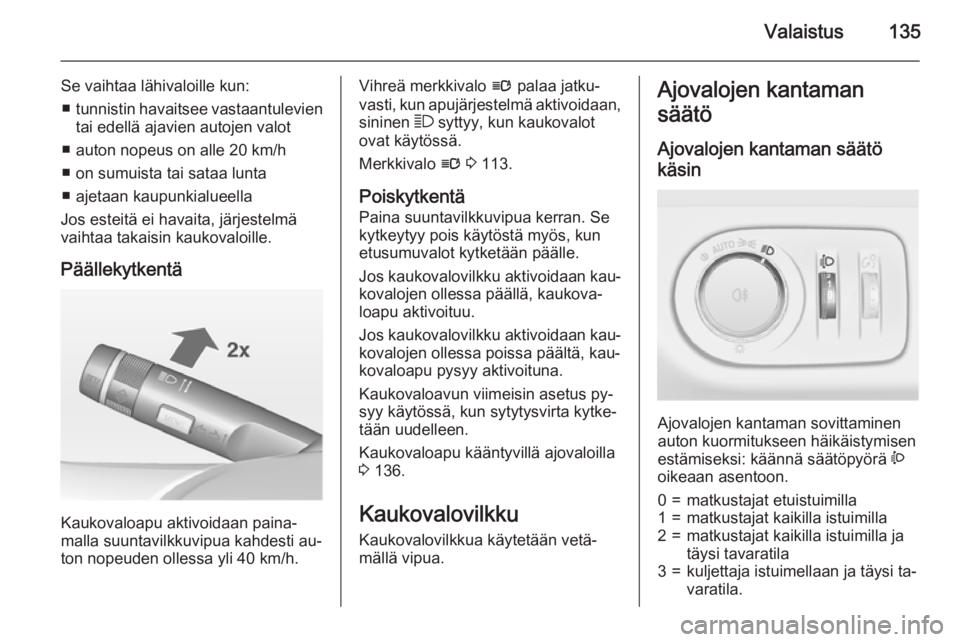

Valaistus135
Se vaihtaa lähivaloille kun:■ tunnistin havaitsee vastaantulevien
tai edellä ajavien autojen valot
■ auton nopeus on alle 20 km/h
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Päällekytkentä
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 113.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovaloapu kääntyvillä ajovaloilla 3 136.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö
käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi ta‐ varatila.

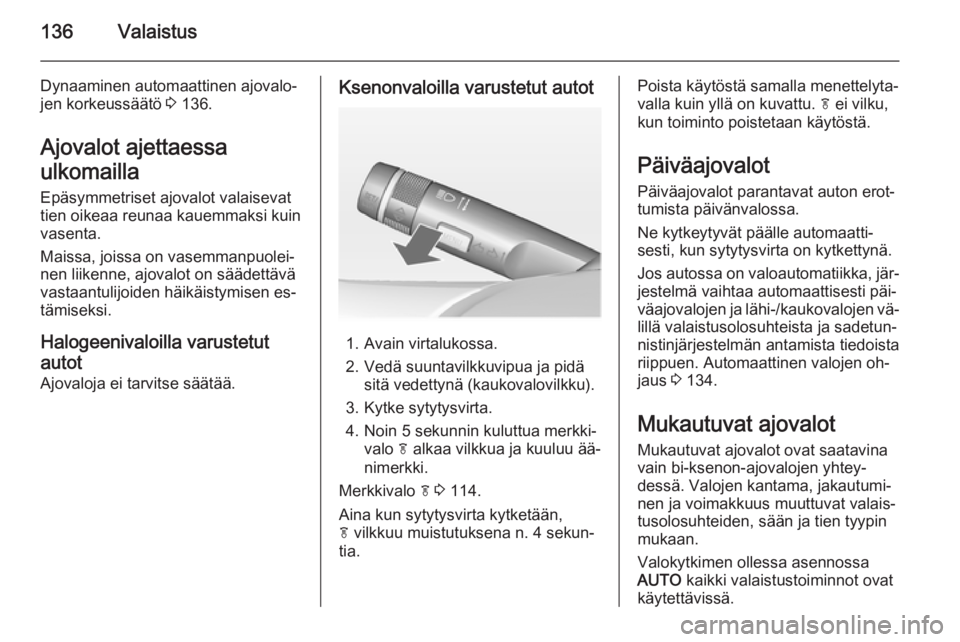

136Valaistus
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 136.
Ajovalot ajettaessa
ulkomailla Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin
vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulijoiden häikäistymisen es‐
tämiseksi.
Halogeenivaloilla varustetut
autot
Ajovaloja ei tarvitse säätää.Ksenonvaloilla varustetut autot
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 5 sekunnin kuluttua merkki‐ valo f alkaa vilkkua ja kuuluu ää‐
nimerkki.
Merkkivalo f 3 114.
Aina kun sytytysvirta kytketään,
f vilkkuu muistutuksena n. 4 sekun‐
tia.
Poista käytöstä samalla menettelyta‐
valla kuin yllä on kuvattu. f ei vilku,
kun toiminto poistetaan käytöstä.
Päiväajovalot
Päiväajovalot parantavat auton erot‐ tumista päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐
jestelmä vaihtaa automaattisesti päi‐ väajovalojen ja lähi-/kaukovalojen vä‐ lillä valaistusolosuhteista ja sadetun‐
nistinjärjestelmän antamista tiedoista
riippuen. Automaattinen valojen oh‐
jaus 3 134.
Mukautuvat ajovalot
Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin mukaan.
Valokytkimen ollessa asennossa
AUTO kaikki valaistustoiminnot ovat
käytettävissä.

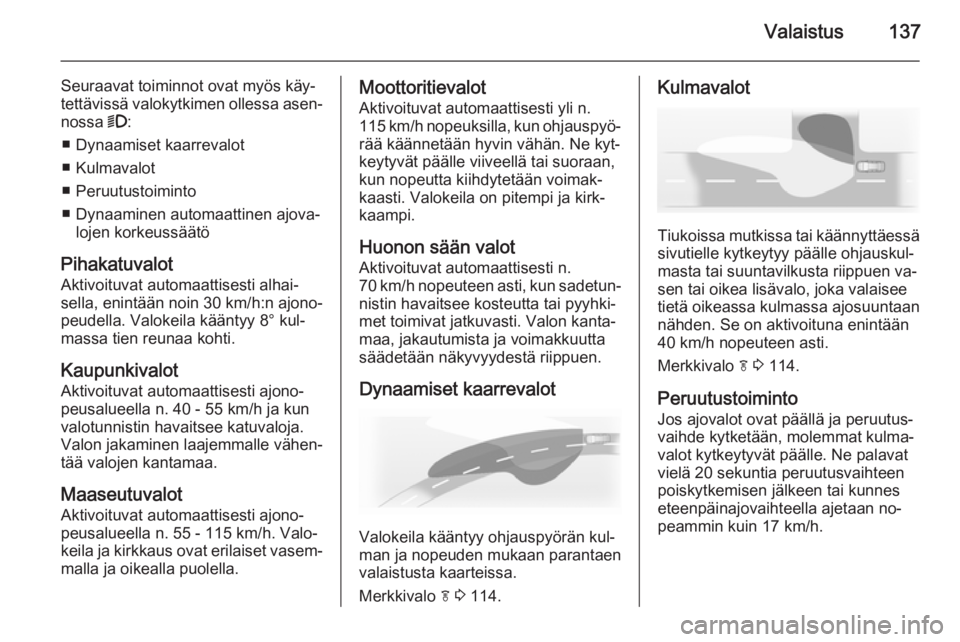

Valaistus137
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
■ Dynaamiset kaarrevalot ■ Kulmavalot
■ Peruutustoiminto
■ Dynaaminen automaattinen ajova‐ lojen korkeussäätö
Pihakatuvalot
Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.
Kaupunkivalot Aktivoituvat automaattisesti ajono‐
peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot Aktivoituvat automaattisesti ajono‐peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.Moottoritievalot
Aktivoituvat automaattisesti yli n.115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐
kaampi.
Huonon sään valot Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 114.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
sivutielle kytkeytyy päälle ohjauskul‐
masta tai suuntavilkusta riippuen va‐
sen tai oikea lisävalo, joka valaisee
tietä oikeassa kulmassa ajosuuntaan
nähden. Se on aktivoituna enintään 40 km/h nopeuteen asti.
Merkkivalo f 3 114.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.

138Valaistus
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille kun: ■ kamera tuulilasissa havaitsee vas‐ taantulevan tai edellä ajavan autonvalot
■ auton nopeus on alle 20 km/h
■ on sumuista tai sataa lunta
■ ajetaan kaupunkialueella
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
PäällekytkentäKaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 113.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.Älykäs ajovalojen kantaman
säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen suuntaustoiminto
käyttää kaksoisksenon-ajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin ja lisäksi aktivoi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.
Kaukovalot kytketään pois päältä ja
lähivalojen kantamaa rajoitetaan häi‐
käisyn estämiseksi, kun tuulilasin etu‐ kamera havaitsee seuraavat rajoituk‐
set:
■ edellä ajava auto havaitaan,
■ vastaantuleva auto havaitaan,
■ saavutaan kaupunkialueelle,
■ on sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
