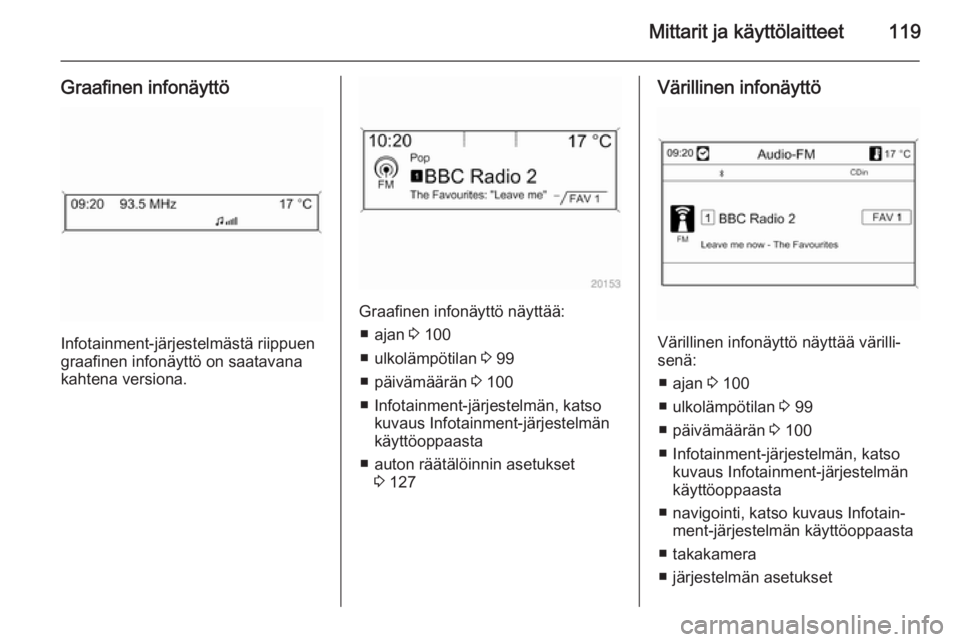

Mittarit ja käyttölaitteet119
Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
Graafinen infonäyttö näyttää:
■ ajan 3 100
■ ulkolämpötilan 3 99
■ päivämäärän 3 100
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 127
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐
senä:
■ ajan 3 100
■ ulkolämpötilan 3 99
■ päivämäärän 3 100
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ takakamera
■ järjestelmän asetukset

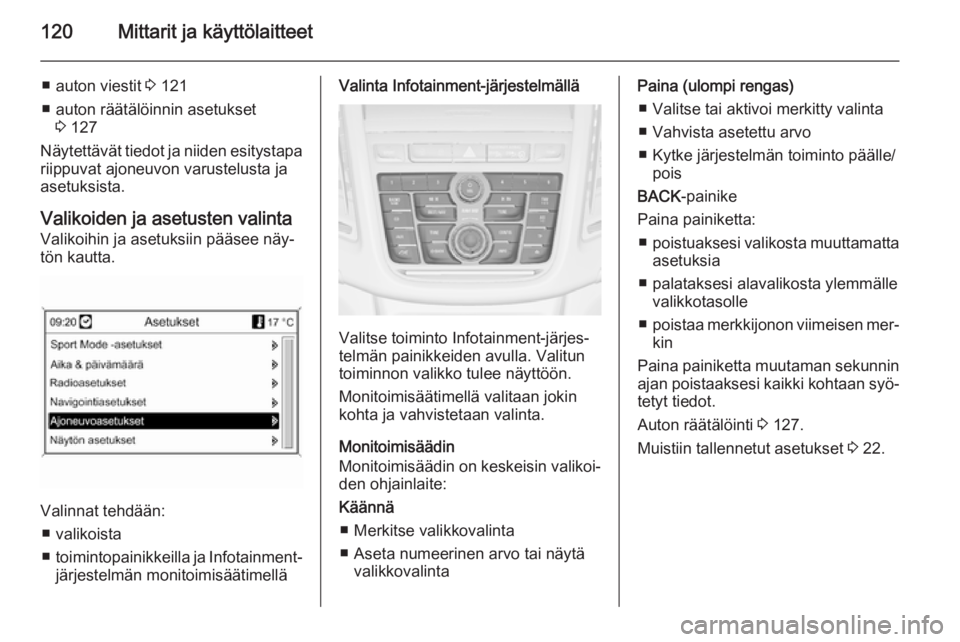

120Mittarit ja käyttölaitteet
■ auton viestit 3 121
■ auton räätälöinnin asetukset 3 127
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Valinnat tehdään:
■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä ■ Merkitse valikkovalinta
■ Aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas)
■ Valitse tai aktivoi merkitty valinta
■ Vahvista asetettu arvo
■ Kytke järjestelmän toiminto päälle/ pois
BACK -painike
Paina painiketta: ■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaa merkkijonon viimeisen mer‐
kin
Paina painiketta muutaman sekunnin
ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 127.
Muistiin tallennetut asetukset 3 22.

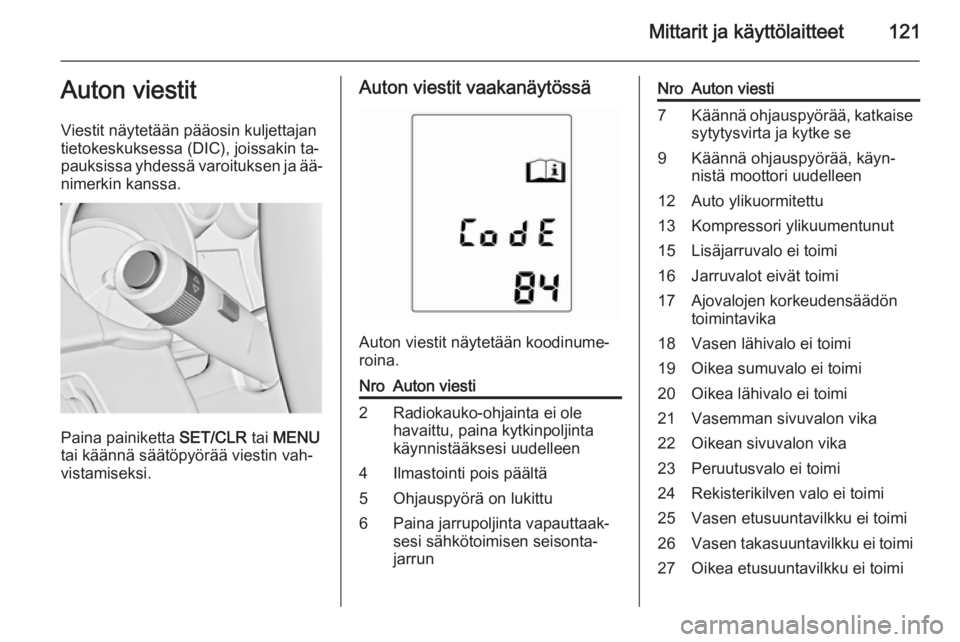

Mittarit ja käyttölaitteet121Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoituksen ja ää‐ nimerkin kanssa.
Paina painiketta SET/CLR tai MENU
tai käännä säätöpyörää viestin vah‐ vistamiseksi.
Auton viestit vaakanäytössä
Auton viestit näytetään koodinume‐
roina.
NroAuton viesti2Radiokauko-ohjainta ei ole
havaittu, paina kytkinpoljinta
käynnistääksesi uudelleen4Ilmastointi pois päältä5Ohjauspyörä on lukittu6Paina jarrupoljinta vapauttaak‐
sesi sähkötoimisen seisonta‐
jarrunNroAuton viesti7Käännä ohjauspyörää, katkaise
sytytysvirta ja kytke se9Käännä ohjauspyörää, käyn‐
nistä moottori uudelleen12Auto ylikuormitettu13Kompressori ylikuumentunut15Lisäjarruvalo ei toimi16Jarruvalot eivät toimi17Ajovalojen korkeudensäädön
toimintavika18Vasen lähivalo ei toimi19Oikea sumuvalo ei toimi20Oikea lähivalo ei toimi21Vasemman sivuvalon vika22Oikean sivuvalon vika23Peruutusvalo ei toimi24Rekisterikilven valo ei toimi25Vasen etusuuntavilkku ei toimi26Vasen takasuuntavilkku ei toimi27Oikea etusuuntavilkku ei toimi

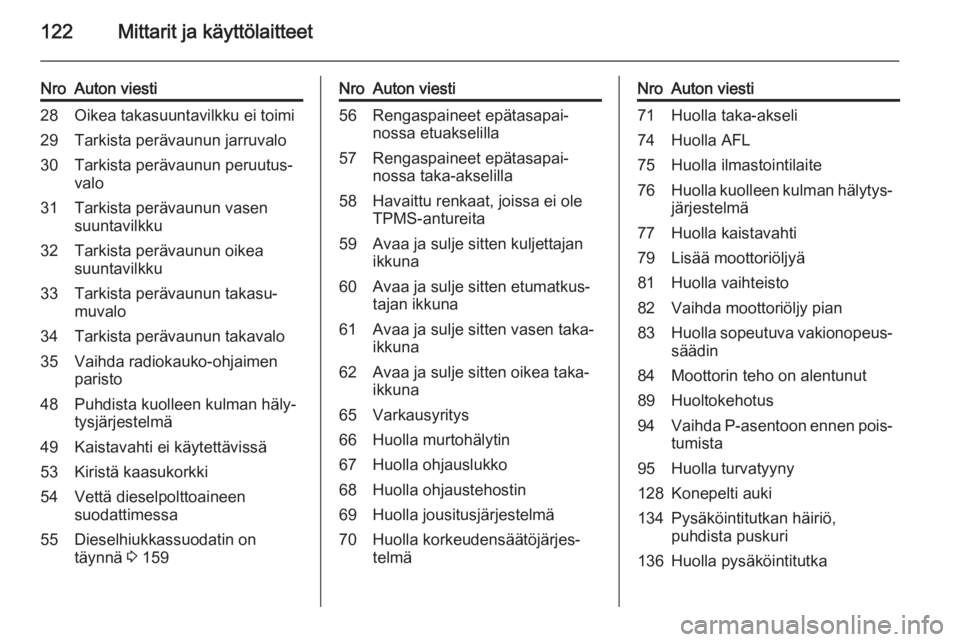

122Mittarit ja käyttölaitteet
NroAuton viesti28Oikea takasuuntavilkku ei toimi29Tarkista perävaunun jarruvalo30Tarkista perävaunun peruutus‐
valo31Tarkista perävaunun vasen suuntavilkku32Tarkista perävaunun oikea
suuntavilkku33Tarkista perävaunun takasu‐
muvalo34Tarkista perävaunun takavalo35Vaihda radiokauko-ohjaimen
paristo48Puhdista kuolleen kulman häly‐
tysjärjestelmä49Kaistavahti ei käytettävissä53Kiristä kaasukorkki54Vettä dieselpolttoaineen
suodattimessa55Dieselhiukkassuodatin on
täynnä 3 159NroAuton viesti56Rengaspaineet epätasapai‐
nossa etuakselilla57Rengaspaineet epätasapai‐
nossa taka-akselilla58Havaittu renkaat, joissa ei ole
TPMS-antureita59Avaa ja sulje sitten kuljettajan
ikkuna60Avaa ja sulje sitten etumatkus‐
tajan ikkuna61Avaa ja sulje sitten vasen taka‐
ikkuna62Avaa ja sulje sitten oikea taka‐
ikkuna65Varkausyritys66Huolla murtohälytin67Huolla ohjauslukko68Huolla ohjaustehostin69Huolla jousitusjärjestelmä70Huolla korkeudensäätöjärjes‐
telmäNroAuton viesti71Huolla taka-akseli74Huolla AFL75Huolla ilmastointilaite76Huolla kuolleen kulman hälytys‐ järjestelmä77Huolla kaistavahti79Lisää moottoriöljyä81Huolla vaihteisto82Vaihda moottoriöljy pian83Huolla sopeutuva vakionopeus‐
säädin84Moottorin teho on alentunut89Huoltokehotus94Vaihda P-asentoon ennen pois‐ tumista95Huolla turvatyyny128Konepelti auki134Pysäköintitutkan häiriö,
puhdista puskuri136Huolla pysäköintitutka

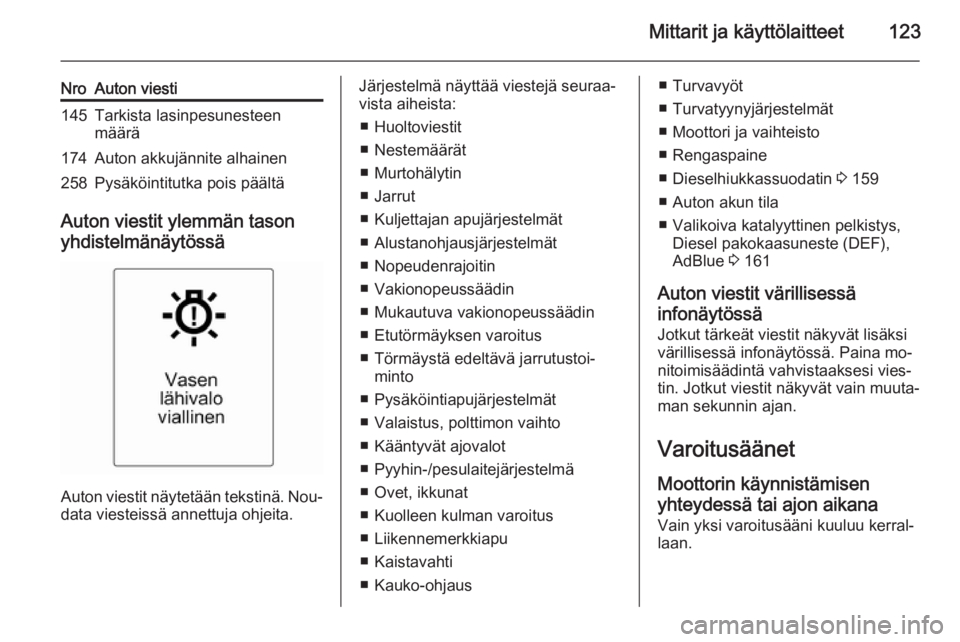

Mittarit ja käyttölaitteet123
NroAuton viesti145Tarkista lasinpesunesteen
määrä174Auton akkujännite alhainen258Pysäköintitutka pois päältä
Auton viestit ylemmän tason
yhdistelmänäytössä
Auton viestit näytetään tekstinä. Nou‐
data viesteissä annettuja ohjeita.
Järjestelmä näyttää viestejä seuraa‐
vista aiheista:
■ Huoltoviestit
■ Nestemäärät
■ Murtohälytin
■ Jarrut
■ Kuljettajan apujärjestelmät
■ Alustanohjausjärjestelmät
■ Nopeudenrajoitin
■ Vakionopeussäädin
■ Mukautuva vakionopeussäädin ■ Etutörmäyksen varoitus
■ Törmäystä edeltävä jarrutustoi‐ minto
■ Pysäköintiapujärjestelmät
■ Valaistus, polttimon vaihto
■ Kääntyvät ajovalot
■ Pyyhin-/pesulaitejärjestelmä
■ Ovet, ikkunat
■ Kuolleen kulman varoitus
■ Liikennemerkkiapu
■ Kaistavahti
■ Kauko-ohjaus■ Turvavyöt
■ Turvatyynyjärjestelmät
■ Moottori ja vaihteisto
■ Rengaspaine
■ Dieselhiukkassuodatin 3 159
■ Auton akun tila
■ Valikoiva katalyyttinen pelkistys, Diesel pakokaasuneste (DEF),
AdBlue 3 161
Auton viestit värillisessä
infonäytössä
Jotkut tärkeät viestit näkyvät lisäksi
värillisessä infonäytössä. Paina mo‐
nitoimisäädintä vahvistaaksesi vies‐ tin. Jotkut viestit näkyvät vain muuta‐
man sekunnin ajan.
Varoitusäänet Moottorin käynnistämisen
yhteydessä tai ajon aikana
Vain yksi varoitusääni kuuluu kerral‐
laan.

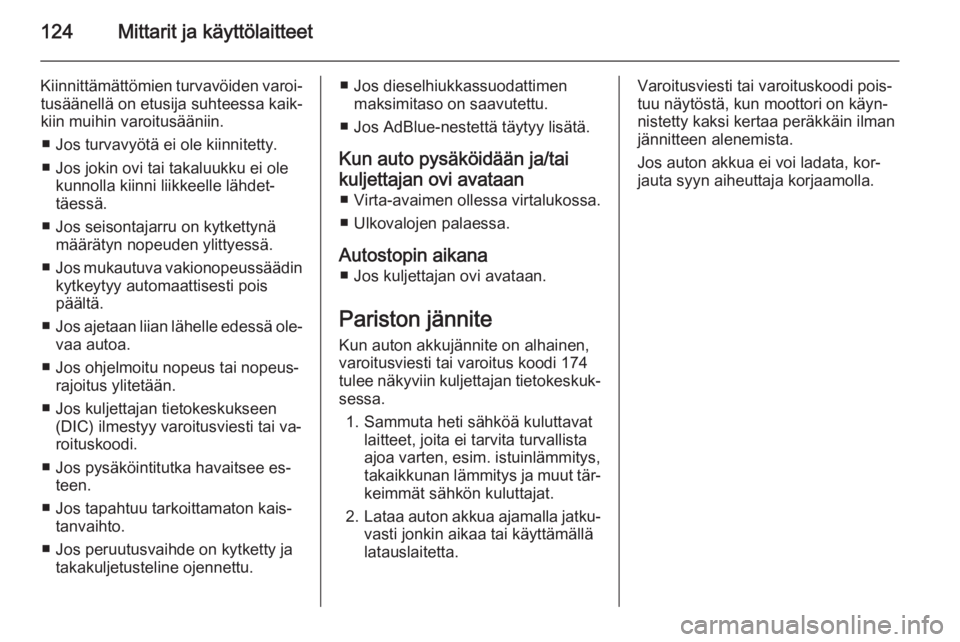

124Mittarit ja käyttölaitteet
Kiinnittämättömien turvavöiden varoi‐tusäänellä on etusija suhteessa kaik‐
kiin muihin varoitusääniin.
■ Jos turvavyötä ei ole kiinnitetty.
■ Jos jokin ovi tai takaluukku ei ole kunnolla kiinni liikkeelle lähdet‐
täessä.
■ Jos seisontajarru on kytkettynä määrätyn nopeuden ylittyessä.
■ Jos mukautuva vakionopeussäädin
kytkeytyy automaattisesti pois
päältä.
■ Jos ajetaan liian lähelle edessä ole‐
vaa autoa.
■ Jos ohjelmoitu nopeus tai nopeus‐ rajoitus ylitetään.
■ Jos kuljettajan tietokeskukseen (DIC) ilmestyy varoitusviesti tai va‐
roituskoodi.
■ Jos pysäköintitutka havaitsee es‐ teen.
■ Jos tapahtuu tarkoittamaton kais‐ tanvaihto.
■ Jos peruutusvaihde on kytketty ja takakuljetusteline ojennettu.■ Jos dieselhiukkassuodattimenmaksimitaso on saavutettu.
■ Jos AdBlue-nestettä täytyy lisätä.
Kun auto pysäköidään ja/tai
kuljettajan ovi avataan ■ Virta-avaimen ollessa virtalukossa.
■ Ulkovalojen palaessa.
Autostopin aikana ■ Jos kuljettajan ovi avataan.
Pariston jännite Kun auton akkujännite on alhainen,
varoitusviesti tai varoitus koodi 174
tulee näkyviin kuljettajan tietokeskuk‐
sessa.
1. Sammuta heti sähköä kuluttavat laitteet, joita ei tarvita turvallista
ajoa varten, esim. istuinlämmitys,
takaikkunan lämmitys ja muut tär‐ keimmät sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatku‐
vasti jonkin aikaa tai käyttämällä
latauslaitetta.Varoitusviesti tai varoituskoodi pois‐ tuu näytöstä, kun moottori on käyn‐
nistetty kaksi kertaa peräkkäin ilman
jännitteen alenemista.
Jos auton akkua ei voi ladata, kor‐
jauta syyn aiheuttaja korjaamolla.

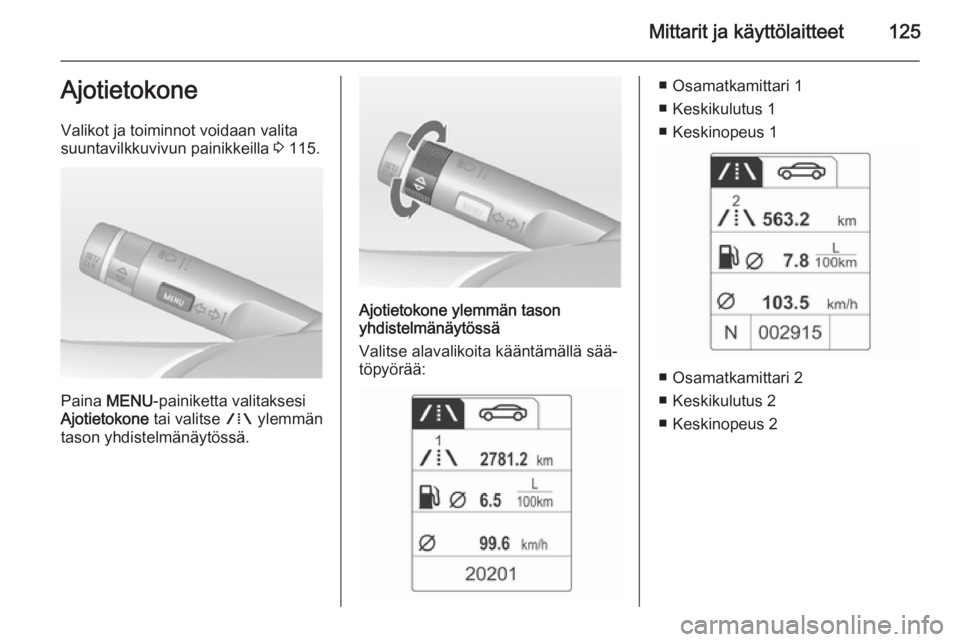

Mittarit ja käyttölaitteet125Ajotietokone
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla 3 115.
Paina MENU -painiketta valitaksesi
Ajotietokone tai valitse W ylemmän
tason yhdistelmänäytössä.
Ajotietokone ylemmän tason
yhdistelmänäytössä
Valitse alavalikoita kääntämällä sää‐
töpyörää:
■ Osamatkamittari 1
■ Keskikulutus 1
■ Keskinopeus 1
■ Osamatkamittari 2
■ Keskikulutus 2
■ Keskinopeus 2

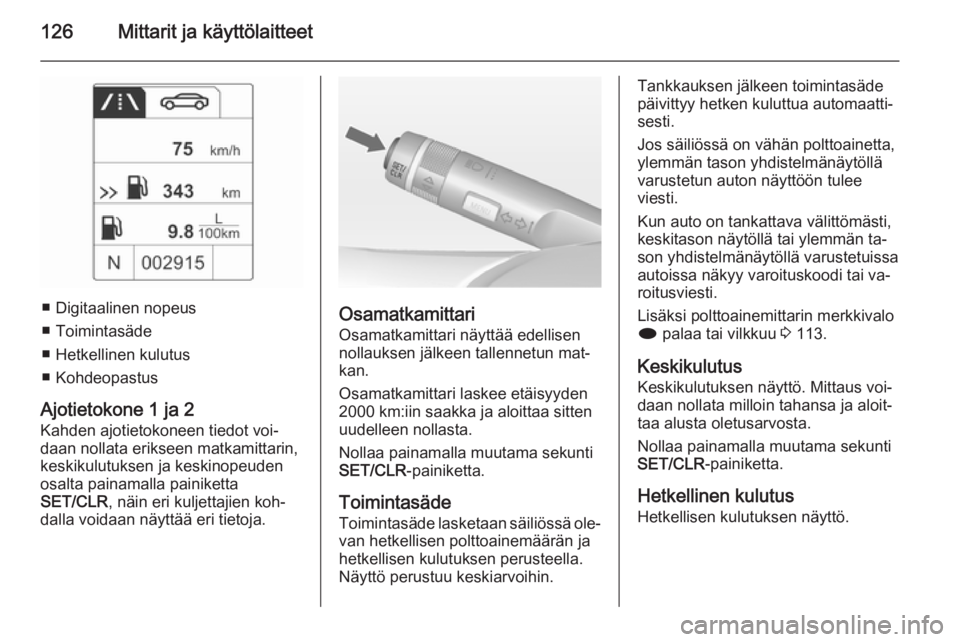

126Mittarit ja käyttölaitteet
■ Digitaalinen nopeus
■ Toimintasäde
■ Hetkellinen kulutus
■ Kohdeopastus
Ajotietokone 1 ja 2 Kahden ajotietokoneen tiedot voi‐
daan nollata erikseen matkamittarin,
keskikulutuksen ja keskinopeuden
osalta painamalla painiketta
SET/CLR , näin eri kuljettajien koh‐
dalla voidaan näyttää eri tietoja.Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee etäisyyden
2000 km:iin saakka ja aloittaa sitten
uudelleen nollasta.
Nollaa painamalla muutama sekunti
SET/CLR -painiketta.
Toimintasäde Toimintasäde lasketaan säiliössä ole‐
van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.
Jos säiliössä on vähän polttoainetta,
ylemmän tason yhdistelmänäytöllä
varustetun auton näyttöön tulee
viesti.
Kun auto on tankattava välittömästi,
keskitason näytöllä tai ylemmän ta‐
son yhdistelmänäytöllä varustetuissa
autoissa näkyy varoituskoodi tai va‐
roitusviesti.
Lisäksi polttoainemittarin merkkivalo
i palaa tai vilkkuu 3 113.
Keskikulutus Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa painamalla muutama sekunti
SET/CLR -painiketta.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.

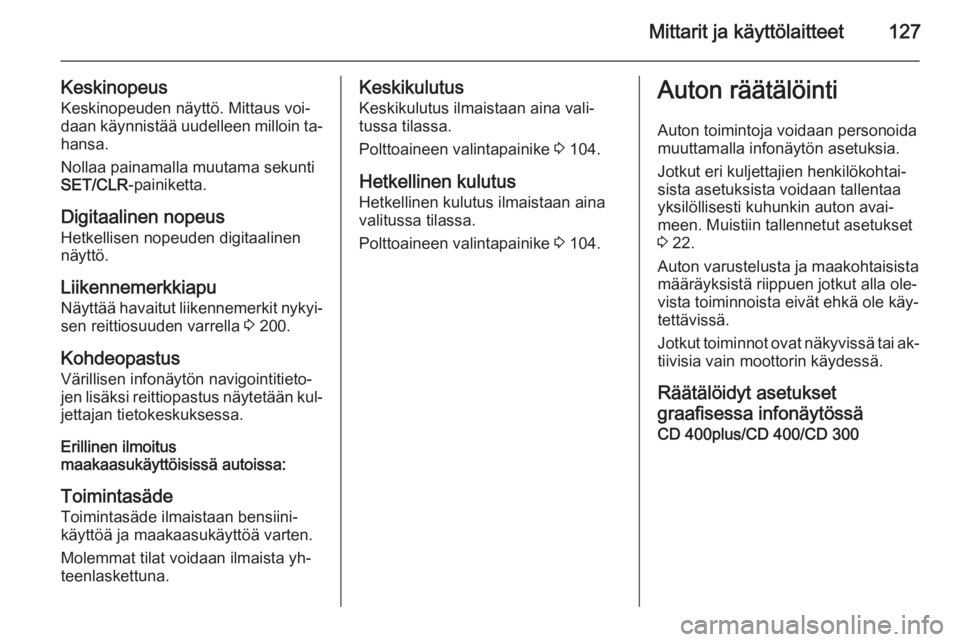

Mittarit ja käyttölaitteet127
KeskinopeusKeskinopeuden näyttö. Mittaus voi‐daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla muutama sekunti
SET/CLR -painiketta.
Digitaalinen nopeus Hetkellisen nopeuden digitaalinen
näyttö.
Liikennemerkkiapu
Näyttää havaitut liikennemerkit nykyi‐ sen reittiosuuden varrella 3 200.
Kohdeopastus Värillisen infonäytön navigointitieto‐
jen lisäksi reittiopastus näytetään kul‐
jettajan tietokeskuksessa.
Erillinen ilmoitus
maakaasukäyttöisissä autoissa:
Toimintasäde
Toimintasäde ilmaistaan bensiini‐
käyttöä ja maakaasukäyttöä varten.
Molemmat tilat voidaan ilmaista yh‐
teenlaskettuna.Keskikulutus
Keskikulutus ilmaistaan aina vali‐
tussa tilassa.
Polttoaineen valintapainike 3 104.
Hetkellinen kulutus
Hetkellinen kulutus ilmaistaan aina
valitussa tilassa.
Polttoaineen valintapainike 3 104.Auton räätälöinti
Auton toimintoja voidaan personoida
muuttamalla infonäytön asetuksia.
Jotkut eri kuljettajien henkilökohtai‐
sista asetuksista voidaan tallentaa
yksilöllisesti kuhunkin auton avai‐
meen. Muistiin tallennetut asetukset
3 22.
Auton varustelusta ja maakohtaisista
määräyksistä riippuen jotkut alla ole‐
vista toiminnoista eivät ehkä ole käy‐
tettävissä.
Jotkut toiminnot ovat näkyvissä tai ak‐ tiivisia vain moottorin käydessä.
Räätälöidyt asetukset
graafisessa infonäytössä CD 400plus/CD 400/CD 300

128Mittarit ja käyttölaitteet

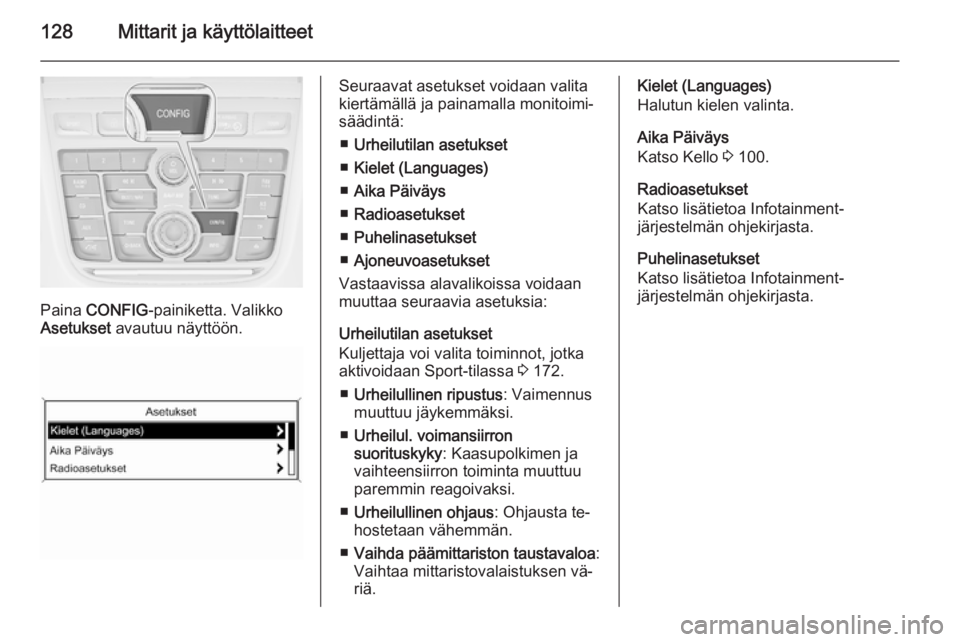

Paina CONFIG -painiketta. Valikko
Asetukset avautuu näyttöön.
Seuraavat asetukset voidaan valita
kiertämällä ja painamalla monitoimi‐
säädintä:
■ Urheilutilan asetukset
■ Kielet (Languages)
■ Aika Päiväys
■ Radioasetukset
■ Puhelinasetukset
■ Ajoneuvoasetukset
Vastaavissa alavalikoissa voidaan
muuttaa seuraavia asetuksia:
Urheilutilan asetukset
Kuljettaja voi valita toiminnot, jotka
aktivoidaan Sport-tilassa 3 172.
■ Urheilullinen ripustus : Vaimennus
muuttuu jäykemmäksi.
■ Urheilul. voimansiirron
suorituskyky : Kaasupolkimen ja
vaihteensiirron toiminta muuttuu paremmin reagoivaksi.
■ Urheilullinen ohjaus : Ohjausta te‐
hostetaan vähemmän.
■ Vaihda päämittariston taustavaloa :
Vaihtaa mittaristovalaistuksen vä‐
riä.Kielet (Languages)
Halutun kielen valinta.
Aika Päiväys
Katso Kello 3 100.
Radioasetukset
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Puhelinasetukset
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
