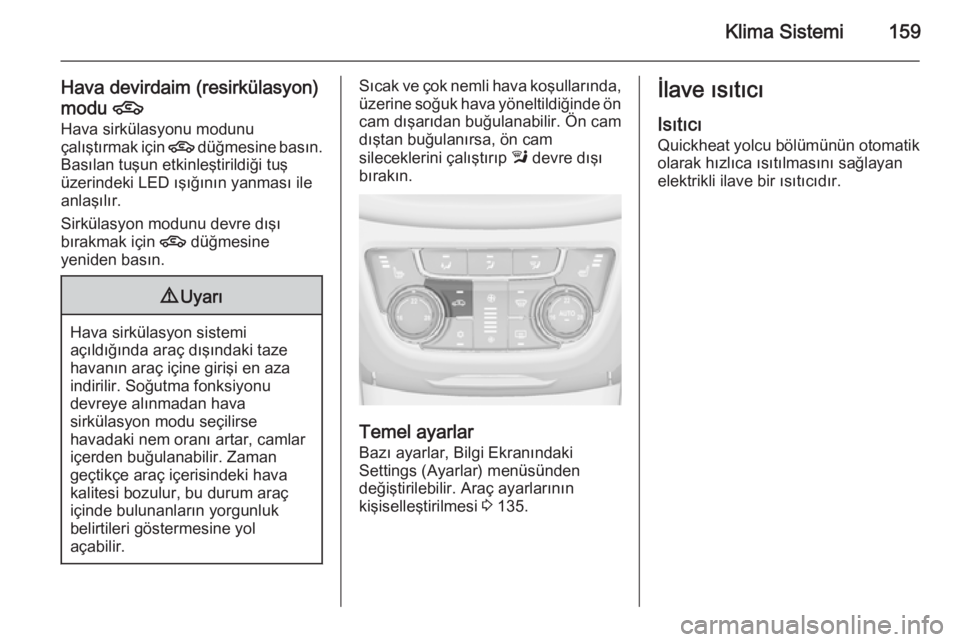

Klima Sistemi159
Hava devirdaim (resirkülasyon)modu 4
Hava sirkülasyonu modunu
çalıştırmak için 4 düğmesine basın.
Basılan tuşun etkinleştirildiği tuş
üzerindeki LED ışığının yanması ile
anlaşılır.
Sirkülasyon modunu devre dışı
bırakmak için 4 düğmesine
yeniden basın.9 Uyarı
Hava sirkülasyon sistemi
açıldığında araç dışındaki taze
havanın araç içine girişi en aza
indirilir. Soğutma fonksiyonu
devreye alınmadan hava
sirkülasyon modu seçilirse
havadaki nem oranı artar, camlar
içerden buğulanabilir. Zaman
geçtikçe araç içerisindeki hava
kalitesi bozulur, bu durum araç
içinde bulunanların yorgunluk
belirtileri göstermesine yol
açabilir.
Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön
cam dışarıdan buğulanabilir. Ön cam
dıştan buğulanırsa, ön cam
sileceklerini çalıştırıp l devre dışı
bırakın.
Temel ayarlar
Bazı ayarlar, Bilgi Ekranındaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 135.
İlave ısıtıcı
IsıtıcıQuickheat yolcu bölümünün otomatik
olarak hızlıca ısıtılmasını sağlayan
elektrikli ilave bir ısıtıcıdır.

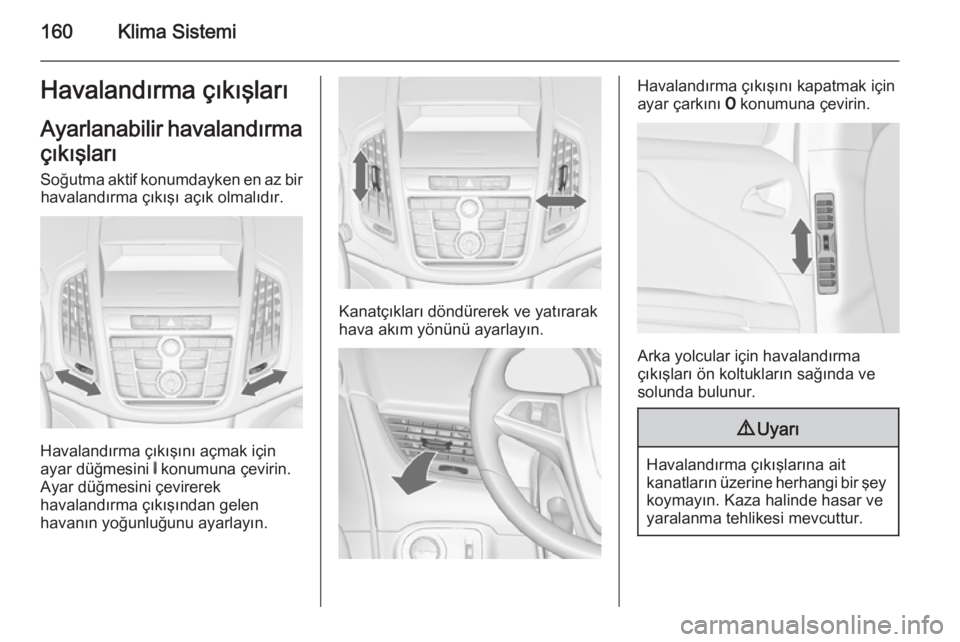

160Klima SistemiHavalandırma çıkışları
Ayarlanabilir havalandırma çıkışları
Soğutma aktif konumdayken en az bir havalandırma çıkışı açık olmalıdır.
Havalandırma çıkışını açmak için
ayar düğmesini B konumuna çevirin.
Ayar düğmesini çevirerek
havalandırma çıkışından gelen
havanın yoğunluğunu ayarlayın.
Kanatçıkları döndürerek ve yatırarak
hava akım yönünü ayarlayın.
Havalandırma çıkışını kapatmak için
ayar çarkını 7 konumuna çevirin.
Arka yolcular için havalandırma
çıkışları ön koltukların sağında ve
solunda bulunur.
9 Uyarı
Havalandırma çıkışlarına ait
kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve
yaralanma tehlikesi mevcuttur.

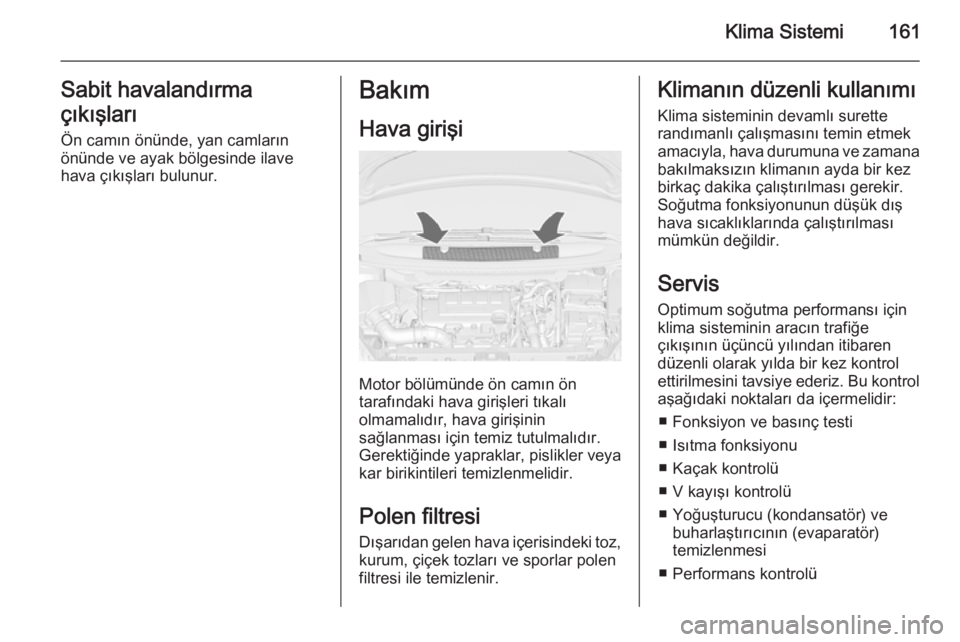

Klima Sistemi161Sabit havalandırma
çıkışları
Ön camın önünde, yan camların
önünde ve ayak bölgesinde ilave
hava çıkışları bulunur.Bakım
Hava girişi
Motor bölümünde ön camın ön
tarafındaki hava girişleri tıkalı
olmamalıdır, hava girişinin
sağlanması için temiz tutulmalıdır.
Gerektiğinde yapraklar, pislikler veya
kar birikintileri temizlenmelidir.
Polen filtresi
Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen
filtresi ile temizlenir.
Klimanın düzenli kullanımı
Klima sisteminin devamlı surette
randımanlı çalışmasını temin etmek
amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez
birkaç dakika çalıştırılması gerekir.
Soğutma fonksiyonunun düşük dış
hava sıcaklıklarında çalıştırılması
mümkün değildir.
Servis
Optimum soğutma performansı için
klima sisteminin aracın trafiğe
çıkışının üçüncü yılından itibaren
düzenli olarak yılda bir kez kontrol
ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:
■ Fonksiyon ve basınç testi
■ Isıtma fonksiyonu
■ Kaçak kontrolü
■ V kayışı kontrolü
■ Yoğuşturucu (kondansatör) ve buharlaştırıcının (evaparatör)
temizlenmesi
■ Performans kontrolü

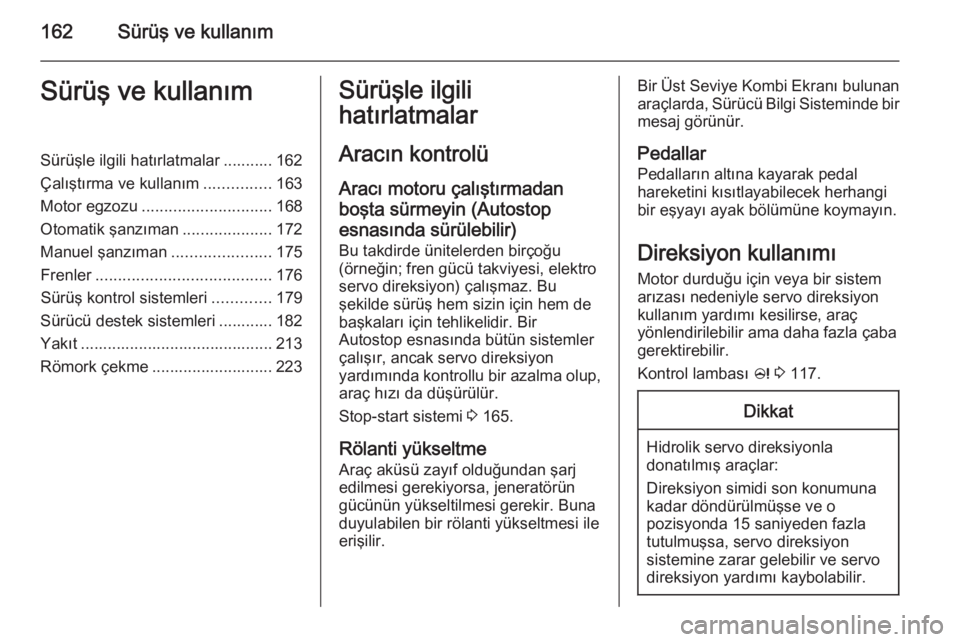

162Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar ........... 162
Çalıştırma ve kullanım ...............163
Motor egzozu ............................. 168
Otomatik şanzıman ....................172
Manuel şanzıman ......................175
Frenler ....................................... 176
Sürüş kontrol sistemleri .............179
Sürücü destek sistemleri ............ 182
Yakıt ........................................... 213
Römork çekme ........................... 223Sürüşle ilgili
hatırlatmalar
Aracın kontrolü
Aracı motoru çalıştırmadan
boşta sürmeyin (Autostop
esnasında sürülebilir)
Bu takdirde ünitelerden birçoğu
(örneğin; fren gücü takviyesi, elektro
servo direksiyon) çalışmaz. Bu
şekilde sürüş hem sizin için hem de
başkaları için tehlikelidir. Bir
Autostop esnasında bütün sistemler
çalışır, ancak servo direksiyon
yardımında kontrollu bir azalma olup,
araç hızı da düşürülür.
Stop-start sistemi 3 165.
Rölanti yükseltme Araç aküsü zayıf olduğundan şarj
edilmesi gerekiyorsa, jeneratörün
gücünün yükseltilmesi gerekir. Buna
duyulabilen bir rölanti yükseltmesi ile
erişilir.Bir Üst Seviye Kombi Ekranı bulunan
araçlarda, Sürücü Bilgi Sisteminde bir mesaj görünür.
Pedallar
Pedalların altına kayarak pedal
hareketini kısıtlayabilecek herhangi
bir eşyayı ayak bölümüne koymayın.
Direksiyon kullanımı
Motor durduğu için veya bir sistem
arızası nedeniyle servo direksiyon
kullanım yardımı kesilirse, araç
yönlendirilebilir ama daha fazla çaba
gerektirebilir.
Kontrol lambası c 3 117.Dikkat
Hidrolik servo direksiyonla
donatılmış araçlar:
Direksiyon simidi son konumuna kadar döndürülmüşse ve o
pozisyonda 15 saniyeden fazla tutulmuşsa, servo direksiyon
sistemine zarar gelebilir ve servo
direksiyon yardımı kaybolabilir.

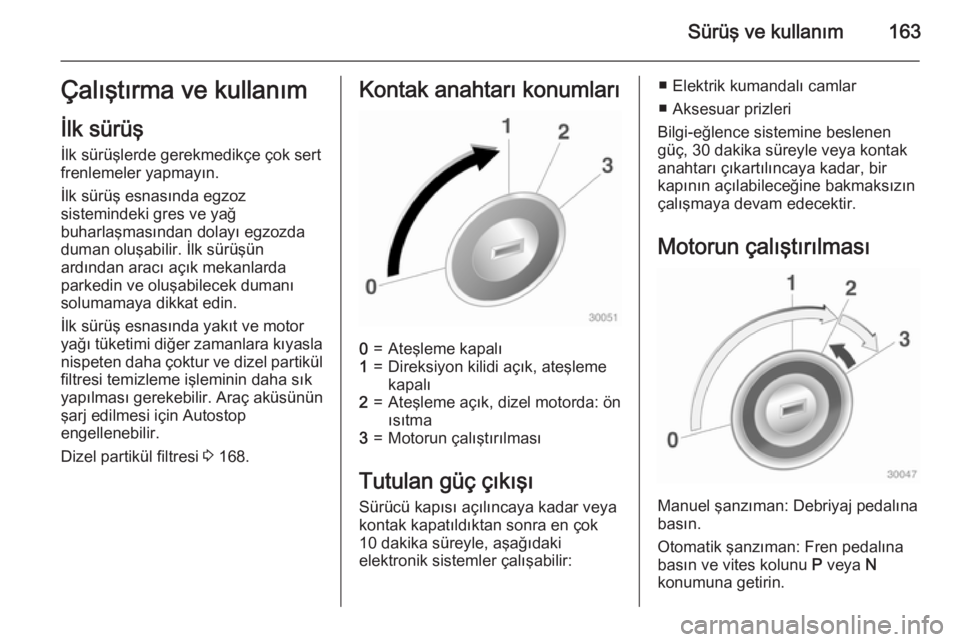

Sürüş ve kullanım163Çalıştırma ve kullanım
İlk sürüş
İlk sürüşlerde gerekmedikçe çok sert
frenlemeler yapmayın.
İlk sürüş esnasında egzoz
sistemindeki gres ve yağ
buharlaşmasından dolayı egzozda duman oluşabilir. İlk sürüşün
ardından aracı açık mekanlarda
parkedin ve oluşabilecek dumanı
solumamaya dikkat edin.
İlk sürüş esnasında yakıt ve motor
yağı tüketimi diğer zamanlara kıyasla nispeten daha çoktur ve dizel partikül
filtresi temizleme işleminin daha sık
yapılması gerekebilir. Araç aküsünün
şarj edilmesi için Autostop
engellenebilir.
Dizel partikül filtresi 3 168.Kontak anahtarı konumları0=Ateşleme kapalı1=Direksiyon kilidi açık, ateşleme
kapalı2=Ateşleme açık, dizel motorda: ön
ısıtma3=Motorun çalıştırılması
Tutulan güç çıkışı
Sürücü kapısı açılıncaya kadar veya
kontak kapatıldıktan sonra en çok
10 dakika süreyle, aşağıdaki
elektronik sistemler çalışabilir:
■ Elektrik kumandalı camlar
■ Aksesuar prizleri
Bilgi-eğlence sistemine beslenen
güç, 30 dakika süreyle veya kontak
anahtarı çıkartılıncaya kadar, bir
kapının açılabileceğine bakmaksızın
çalışmaya devam edecektir.
Motorun çalıştırılması
Manuel şanzıman: Debriyaj pedalına
basın.
Otomatik şanzıman: Fren pedalına
basın ve vites kolunu P veya N
konumuna getirin.

164Sürüş ve kullanım
Gaz pedalına basmayın.
Dizel motorlar: ön ısıtma için
anahtarı ! kontrol lambası sönene
kadar 2 konumuna çevirin.
Anahtarı 3 konuma çevirin ve bırakın:
Motor çalıştığı sürece sistem
otomatik bir prosüdür olarak marş
motorunu kısa bir bekleme süresinin
ardından çalıştırır, bkz. Otomatik
marş motoru kontrolü.
Yeniden çalıştırmadan önce veya
motoru durdurmak için kontak
anahtarını 0 konumuna geri getirin.
Autostop esnasında, motoru
çalıştırmak için devriyaj pedalına
basılabilir.Aracın düşük sıcaklıklarda
çalıştırılması Aracın ilave ısıtıcı olmadan
çalıştırılması dizel motorlarda -25 °С
ve benzinli motorlarda -30 °C'ye
kadar mümkündür. Bunun için doğru
viskozitede motor yağı, doğru yakıt,
servisi yapılmış ve akünün şarjının
yeterli olması gerekir. -30 °C'nin
altındaki sıcaklıklarda otomatik
şanzımanın yaklaşık 5 dakika
ısıtılması gerekmektedir. Vites kolu
P konumunda olmalıdır.
Otomatik marş motoru kontrolü Bu fonksiyon motor start sürecini
kontrol eder. Sürücü kontak
anahtarını 3. konumda tutmak
zorunda kalmaz. Devreye girdiğinde motor çalışır konuma gelene kadar
sistem otomatik olarak ateşleme
yapar. Kontrol prosedürü dolayısıyla
motor çalıştırma işlemi kısa bir
bekleme süresinin ardından
gerçekleşir.Motorun çalıştırılamama sebepleri
şunlar olabilir:
■ Debriyaj pedalına basılmaması (manuel şanzımanda)
■ Fren pedalına basılmaması ve vites
kolunun P veya N konumuna
getirilmemesi (otomatik şanzıman)
■ Zaman aşımı
Turbo motor ısınması Motor çalıştırıldığında kullanılabilir
torku kısa bir süre için sınırlı olabilir, bu durum özellikle soğuk motor içingeçerlidir. Bu sınırlama yağlama
sisteminin motoru tamamen
koruyabilmesi için gereklidir.
Yakıt kesme Örneğin uzun rampa inerken araç
vitese takılı ve debriyaja basılmıyorsa
yakıt enjeksiyonu otomatik olarak
kesilir.

Sürüş ve kullanım165Stop-start sistemi
Stop-start sistemi yakıt tasarrufu sağlanmasına ve egzoz
salınımlarının azaltılmasına yardımcı
olur. Koşullar izin verirse, araç düşük
bir hızda ise veya durduğunda motoru
kapatır, örneğin trafik ışıklarında veya
trafik sıkışmasında. Debriyaja basılır
basılmaz motoru otomatik olarak
çalıştırır. Bir araç aküsü sensörü
sayesinde Autostop sadece araç
aküsünü yeniden marş etmek için
yeterli derecede şarjlı ise gerçekleşir.
Etkinleştirilmesi
Stop-start sistemi motor marş
edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerinegetirildiğinde kullanılabilir.Devre dışı bırakılması
Stop-start sistemini eco düğmesine
basarak elle devre dışı bırakın.
Basılan tuşun devre dışı bırakıldığı
tuş üzerindeki LED ışığının sönmesi
ile anlaşılır.
Autostop Araç bir düşük hızda ise veyaduruyorsa, bir Autostop
etkinleştirmek için:
■ debriyaj pedalına basın
■ kolu boşa getirin
■ debriyaj pedalını bırakın
Kontak açık kalır, fakat motor kapanır.
Autostop motor devir saatindeki
konumundaki ibrede bir AUTOSTOP
ile gösterilir.
Bir Autostop esnasında, ısıtma ve
frenleme performansı muhafaza
edilecektir.
Dikkat
Bir Autostop esnasında direksiyon yardımı azalabilir.
Autostop koşulları
Stop-start sistemi aşağıdaki
koşulların her birini kontrol eder.

166Sürüş ve kullanım
■ Stop-start sistemi manuel olarakdevre dışı bırakılmadı
■ kaput tamamen kapalı
■ sürücü kapısı kapalı veya sürücü emniyet kemeri bağlı
■ araç aküsü yeterli derecede şarj edilmiş ve durumu iyi
■ motor ısınmış
■ motor soğutma suyu sıcaklığı çok yüksek değil
■ motor egzoz sıcaklığı çok yüksek değil, örneğin yüksek motor
yüküyle sürüşü takiben
■ ortam sıcaklığı -5° C'nin üzerinde
■ klima sistemi Autostop'a izin verir ■ fren vakumu yeterli
■ dizel partikül filtresinin kendi kendini temizleme işlevi etkin değil
■ araç en son Autostop'tan beri en az
yürüyüş hızında sürülüyor
Yerine getirilmezse, Autostop
engellenir.Bazı klima sistemi komponentleri
Autostop işlevini önleyebilir. Ayrıntılar
için " Klima sistemi " bölümüne bakınız
3 155.
Otoyolda sürdükten hemen sonra
Autostop önlenebilir.
İlk sürüş 3 163.
Araç aküsü boşalma emniyeti
Motorda güvenli kalkışlar sağlamak
için, stop-start sistemine çeşitli akü
boşalmasını önleme özellikleri
eklenmiştir.
Güç tasarrufu önlemleri
Autostop esnasında, yardımcı
elektrikli ısıtıcı veya arka cam
rezistansı gibi çeşitli elektrikli işlevler
devre dışıdır veya güç tasarrufu
moduna getirilirler. Güç tassarrufu
için klima sistemindeki fanın hızı
düşürülür.
Motorun sürücü tarafından
yeniden çalıştırılması Motoru tekrar çalıştırmak için debriyaj
pedalına basın.Motor startı, takometredeki rölanti
hızı ibresinin konumu ile gösterilir.
Vites kolu, önce debriyaja
basılmadan boştan çıkartılırsa,
kontrol göstergesi - yanar veya
Sürücü Bilgi Merkezinde bir sembol
olarak gösterilir.
Kontrol lambası - 3 116.
Motorun stop-start sistemi
tarafından yeniden çalıştırılması
Otomatik olarak yeniden çalıştırmayı
etkinleştirmek için vites kolu boşta
olmalıdır.
Autostop esnasında aşağıdaki
koşullardan biri oluştuğunda, motor
otomatik olarak stop-start sistemi
tarafından başlatılır.
■ Stop-start sistemi manuel olarak devre dışı bırakıldı
■ kaput açıldı
■ sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı
■ motor sıcaklığı çok düşük
■ araç aküsünün şarj seviyesi tanımlanmış bir seviyenin altında

Sürüş ve kullanım167
■ fren vakumu yeterli değil
■ araç en az yürüme hızında sürülüyor
■ kliam sistemi motorun çalışmasını talep etti
■ klima manuel olarak açılır
Kaput tam olarak kapalı değilse,
sürücü bilgi sisteminde bir uyarı
mesajı görünür.
Aksesuar prizine bir elektrikli
aksesuar, örneğin CD çalar, bağlı ise,
motorun yeniden çalışmasında hafif
bir güç düşümü algılanabilir.
Park etme9 Uyarı
■ Aracı, kolay tutuşur bir yüzeye
park etmeyin. Egzoz sisteminin
yüksek sıcaklığı, yüzeyi
tutuşturabilir.
■ Park frenini daima çekin. Manuel park frenini (el freni)
daima, açma düğmesine
bastırmadan sıkıca çekin.
Yokuş aşağı veya yokuş yukarı
durumlarda mümkün olduğunca sıkı çekin. Park freni kolunu
daha kolay indirmek için aynı
zamanda ayak frenine basın.
Elektrikli park frenli araçlarda,
m anahtarını yaklaşık bir saniye
çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır
3 116.
■ Motoru durdurun.
■ Düz yolda veya yokuş yukarı durumda, kontak anahtarını
çıkarmadan önce vitesi birinci
vitese alın veya vites kolunu P
konumuna getirin. Yokuş yukarı durumda ayrıca ön tekerleklerin
kaldırıma doğru bakmamasını
sağlayın.
Araç yokuş aşağı duruyorsa,
kontak anahtarını çıkarmadan
önce aracı geri vitese alın veya
vites kolunu P konumuna
getirin. Ön tekerleklerinkaldırıma doğru bakmasını
sağlayın.
■ Camları kapatın.
■ Kontak anahtarını çıkarın. Direksiyon simidi kilidinin yerineoturması hissedilinceye kadar
direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites
kolu P konumunda çıkartılabilir.
■ Aracı kilitleyin.
■ Hırsızlık alarm sisteminin etkinleştirin.
Not
Hava yastığının açıldığı bir kaza durumunda eğer araç belli bir süre
sonra durursa motor otomatik olarak durdurulur.

168Sürüş ve kullanımMotor egzozu9Tehlike
Motor egzoz gazlarında, renksiz
ve kokusuz olan karbon monoksit
(CO) bulunur. Kesinlikle
solunmamalıdır.
Egzoz gazları aracın içine girerse
camları açın. Arıza nedeninin bir
servis tarafından giderilmesini
sağlayın.
Bagaj kapağı açık olarak seyahat
etmekten kaçının. Aksi takdirde
egzoz gazları araç içerisine
girebilir.
Dizel partikül filtresi
Dizel partikül filtresi, motor egzoz
gazındaki zararlı kurum partiküllerini
filtreler. Sistem, sürüş esnasında
kendiliğinden devreye giren otomatik
temizleme fonksiyonuna sahiptir.
Filtre, filtrelenen kurum partiküllerinin
yüksek sıcaklıkta yakılmasıyla belli
aralıklarla temizlenir. Bu işlem belirli
sürüş koşullarında otomatik olarak
çalışmaya başlar ve 25 dakika kadar
sürebilir. Genelde 7 ila 12 dakika
arasına ihtiyacı vardır. Autostop
mevcut değildir ve yakıt sarfiyatı bu
süre içinde daha yüksek olabilir.
Ortaya çıkan koku ve duman oluşumu
normaldir.
Belirli sürüş koşullarında, örneğin
kısa mesafeli sürüşlerde sistem
otomatik olarak temizlenmez.
Filtrenin temizlenmesi gerekiyorsa ve
son sürüş şartları otomatik temizleme
için uygun değilse, kontrol lambası
% yanıp söner. Sürücü bilgi
sisteminde eş zamanlı olarak Partikül
Filtresi Dolu. Sürmeye devam ediniz
veya uyarı kodu 55 görüntülenir.
Dizel partikül filtresi tıkandığında %
yanar. Temizleme işlemini en kısa zamanda başlatın.
Filtre maksimum dolum seviyesine
ulaştığında % yanıp söner. Motorda
hasar oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Temizleme işlemi
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına
düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
g ibaresi yanıp sönüyorsa,
temizleme mümkün değildir, derhal
bir servise başvurun.Dikkat
Temizleme işleminin kesintiye
uğraması birçok motor arızasının meydana gelmesine sebep
olabilir.
