OPEL ZAFIRA C 2015 Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем229

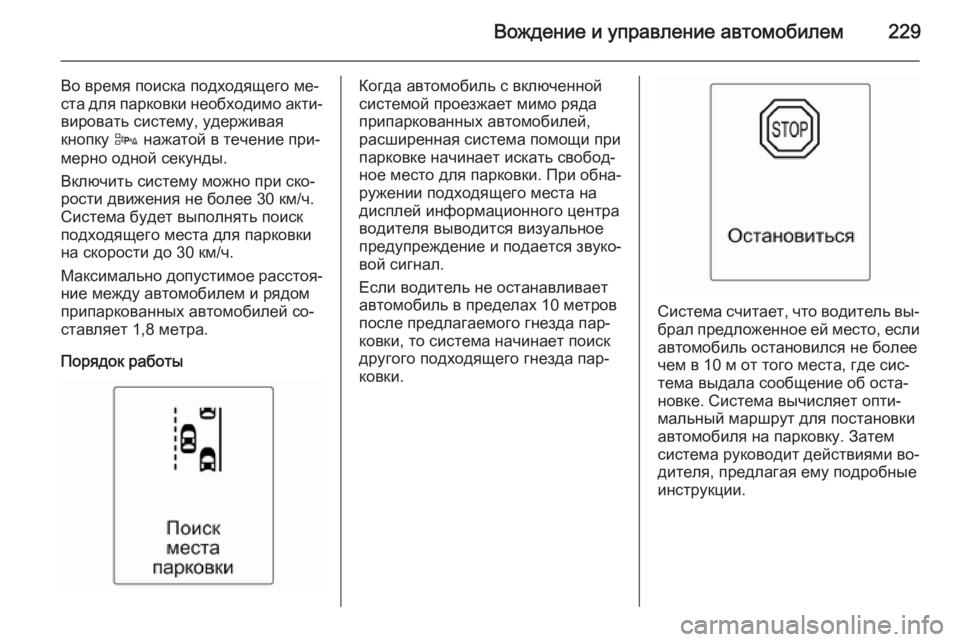

Во время поиска подходящего ме‐
ста для парковки необходимо акти‐ вировать систему, удерживая
кнопку D нажатой в течение при‐
мерно одной секунды.
Включить систему можно при ско‐
рости движения не более 30 км/ч.
Система будет выполнять поиск
подходящего места для парковки
на скорости до 30 км/ч.
Максимально допустимое расстоя‐
ние между автомобилем и рядом
припаркованных автомобилей со‐
ставляет 1,8 метра.
Порядок работыКогда автомобиль с включенной
системой проезжает мимо ряда
припаркованных автомобилей,
расширенная система помощи при
парковке начинает искать свобод‐
ное место для парковки. При обна‐
ружении подходящего места на
дисплей информационного центра
водителя выводится визуальное
предупреждение и подается звуко‐
вой сигнал.
Если водитель не останавливает
автомобиль в пределах 10 метров
после предлагаемого гнезда пар‐
ковки, то система начинает поиск
другого подходящего гнезда пар‐
ковки.
Система считает, что водитель вы‐
брал предложенное ей место, если автомобиль остановился не более
чем в 10 м от того места, где сис‐
тема выдала сообщение об оста‐
новке. Система вычисляет опти‐
мальный маршрут для постановки
автомобиля на парковку. Затем
система руководит действиями во‐ дителя, предлагая ему подробные
инструкции.

230Вождение и управление автомобилем

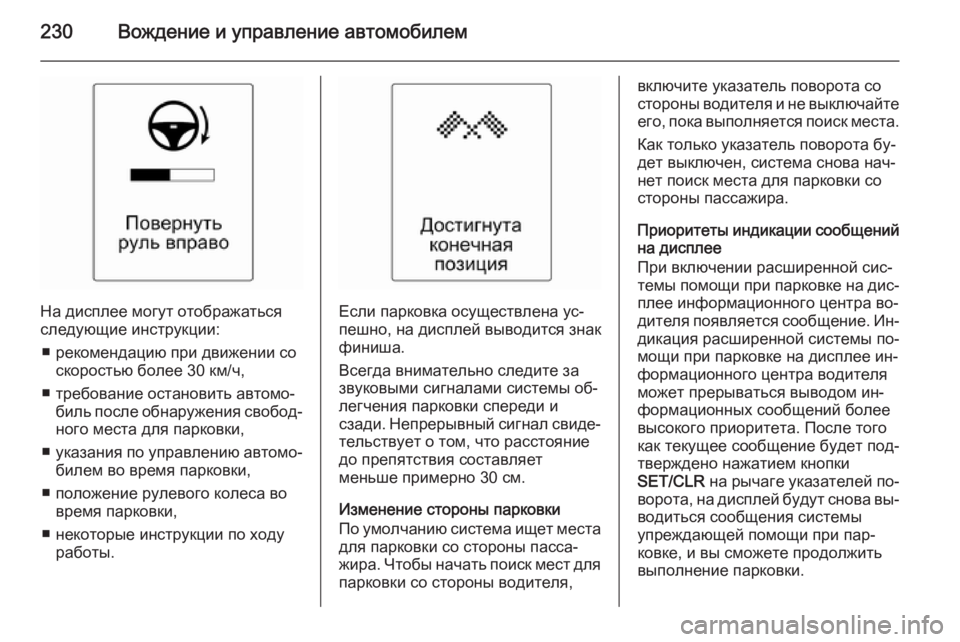

На дисплее могут отображаться
следующие инструкции:
■ рекомендацию при движении со скоростью более 30 км/ч,
■ требование остановить автомо‐ биль после обнаружения свобод‐
ного места для парковки,
■ указания по управлению автомо‐
билем во время парковки,
■ положение рулевого колеса во время парковки,
■ некоторые инструкции по ходу работы.Если парковка осуществлена ус‐
пешно, на дисплей выводится знак
финиша.
Всегда внимательно следите за
звуковыми сигналами системы об‐ легчения парковки спереди и
сзади. Непрерывный сигнал свиде‐ тельствует о том, что расстояние
до препятствия составляет
меньше примерно 30 см.
Изменение стороны парковки
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для
парковки со стороны водителя,
включите указатель поворота со
стороны водителя и не выключайте его, пока выполняется поиск места.
Как только указатель поворота бу‐
дет выключен, система снова нач‐
нет поиск места для парковки со
стороны пассажира.
Приоритеты индикации сообщений на дисплее
При включении расширенной сис‐
темы помощи при парковке на дис‐ плее информационного центра во‐
дителя появляется сообщение. Ин‐
дикация расширенной системы по‐
мощи при парковке на дисплее ин‐
формационного центра водителя
может прерываться выводом ин‐
формационных сообщений более
высокого приоритета. После того
как текущее сообщение будет под‐
тверждено нажатием кнопки
SET/CLR на рычаге указателей по‐
ворота, на дисплей будут снова вы‐
водиться сообщения системы
упреждающей помощи при пар‐
ковке, и вы сможете продолжить
выполнение парковки.

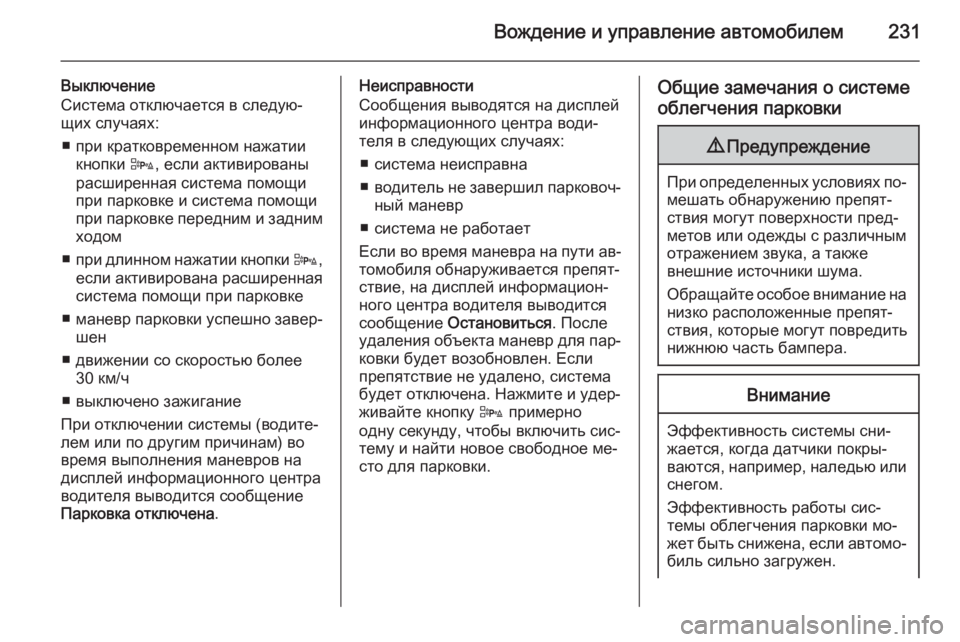

Вождение и управление автомобилем231
Выключение
Система отключается в следую‐
щих случаях:
■ при кратковременном нажатии кнопки D, если активированы
расширенная система помощи
при парковке и система помощи
при парковке передним и задним
ходом
■ при длинном нажатии кнопки D,
если активирована расширенная
система помощи при парковке
■ маневр парковки успешно завер‐
шен
■ движении со скоростью более 30 км/ч
■ выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей информационного центра
водителя выводится сообщение
Парковка отключена .Неисправности
Сообщения выводятся на дисплей
информационного центра води‐
теля в следующих случаях:
■ система неисправна
■ водитель не завершил парковоч‐
ный маневр
■ система не работает
Если во время маневра на пути ав‐
томобиля обнаруживается препят‐
ствие, на дисплей информацион‐
ного центра водителя выводится
сообщение Остановиться . После
удаления объекта маневр для пар‐ ковки будет возобновлен. Если
препятствие не удалено, система
будет отключена. Нажмите и удер‐
живайте кнопку D примерно
одну секунду, чтобы включить сис‐ тему и найти новое свободное ме‐сто для парковки.Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях по‐
мешать обнаружению препят‐
ствия могут поверхности пред‐
метов или одежды с различным
отражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы сни‐
жается, когда датчики покры‐
ваются, например, наледью или
снегом.
Эффективность работы сис‐
темы облегчения парковки мо‐
жет быть снижена, если автомо‐
биль сильно загружен.

232Вождение и управление автомобилемОсобые условия возникают,
если поблизости находятся вы‐
сокие автомобили (например,
внедорожники, минифургоны,
крупногабаритные фургоны).
Опознавание объектов и пра‐
вильный расчет дистанции до
таких автомобилей (в верхней
части) не обеспечивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической пар‐
ковки не распознают предметы,
находящиеся за пределами ра‐
диуса действия.
Примечание
Систему помощи при парковке
можно активировать и деактиви‐
ровать, меняя настройки на бор‐
товом информационном дисплее.
Индивидуальная настройка авто‐
мобиля 3 147.
Примечание
Система помощи при парковке ав‐
томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство.
Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или ме‐
ханическими помехами.
Усовершенствованная система
облегчения парковки может не
реагировать на изменения в раз‐
мерах места парковки после на‐
чала маневра параллельной пар‐
ковки.
Примечание
Если установлена передняя пере‐ дача и скорость автомобиля пре‐
вышает определенное пороговое
значение, система облегчения
парковки задним ходом деактиви‐
руется, когда выдвинута задняя
система перевозки грузов.Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю сис‐
тему перевозки грузов и выдаст
предупреждающий звук зуммера.
Для отключения системы облег‐
чения парковки кратковременно нажмите кнопку D.
Примечание
После использования системы
упреждающей помощи при пар‐
ковке необходима ее калибровка.
Для оптимальной работы системы
помощи при парковке необходимо предварительно проехать не
меньше 35 км по маршруту, со‐
держащему несколько поворотов.
Система
предупреждения о
препятствиях в боковых
мертвых зонах
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах обнаруживает опасные объ‐
екты в слепых зонах по обе сто‐
роны автомобиля и сообщает об
этом водителю. Система подает

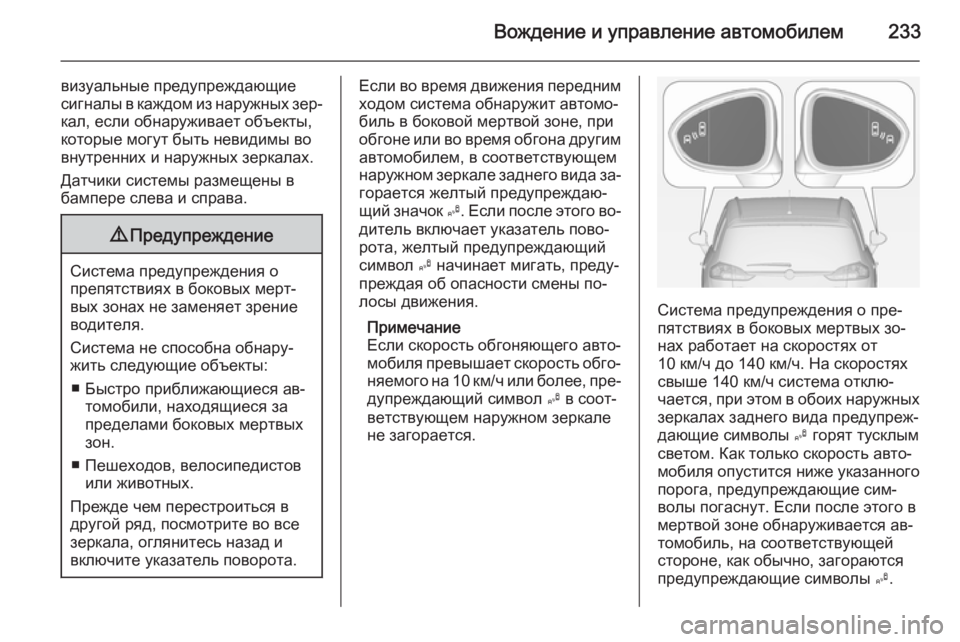

Вождение и управление автомобилем233
визуальные предупреждающие
сигналы в каждом из наружных зер‐ кал, если обнаруживает объекты,
которые могут быть невидимы во
внутренних и наружных зеркалах.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
■ Быстро приближающиеся ав‐ томобили, находящиеся за
пределами боковых мертвых
зон.
■ Пешеходов, велосипедистов или животных.
Прежде чем перестроиться в другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения передним ходом система обнаружит автомо‐
биль в боковой мертвой зоне, при
обгоне или во время обгона другим автомобилем, в соответствующем
наружном зеркале заднего вида за‐
горается желтый предупреждаю‐
щий значок B. Если после этого во‐
дитель включает указатель пово‐
рота, желтый предупреждающий
символ B начинает мигать, преду‐
преждая об опасности смены по‐
лосы движения.
Примечание
Если скорость обгоняющего авто‐ мобиля превышает скорость обго‐
няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале
не загорается.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.

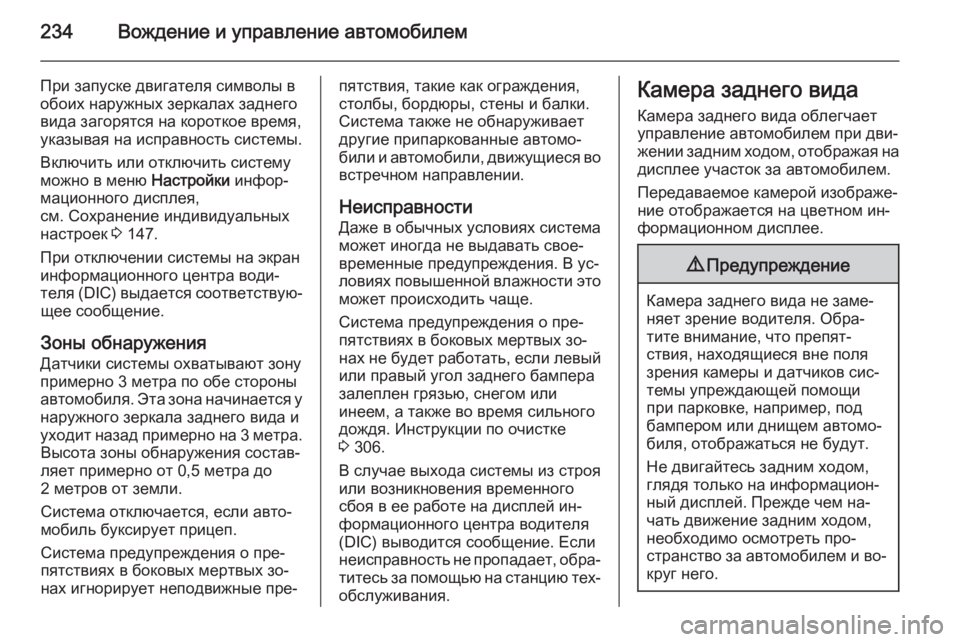

234Вождение и управление автомобилем
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 147.
При отключении системы на экран
информационного центра води‐
теля (DIC) выдается соответствую‐ щее сообщение.
Зоны обнаружения
Датчики системы охватывают зону
примерно 3 метра по обе стороны
автомобиля. Эта зона начинается у наружного зеркала заднего вида и
уходит назад примерно на 3 метра .
Высота зоны обнаружения состав‐
ляет примерно от 0,5 метра до
2 метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях система
может иногда не выдавать свое‐
временные предупреждения. В ус‐
ловиях повышенной влажности это
может происходить чаще.
Система предупреждения о пре‐ пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или
инеем, а также во время сильного
дождя. Инструкции по очистке
3 306.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
(DIC) выводится сообщение. Если
неисправность не пропадает, обра‐ титесь за помощью на станцию тех‐
обслуживания.Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.

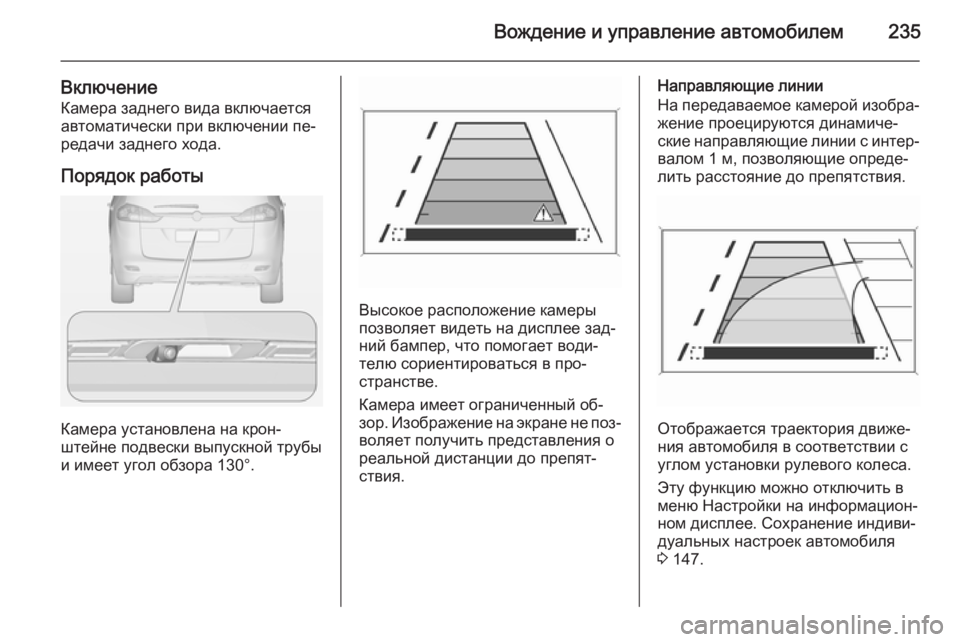

Вождение и управление автомобилем235
ВключениеКамера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться в про‐
странстве.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 147.

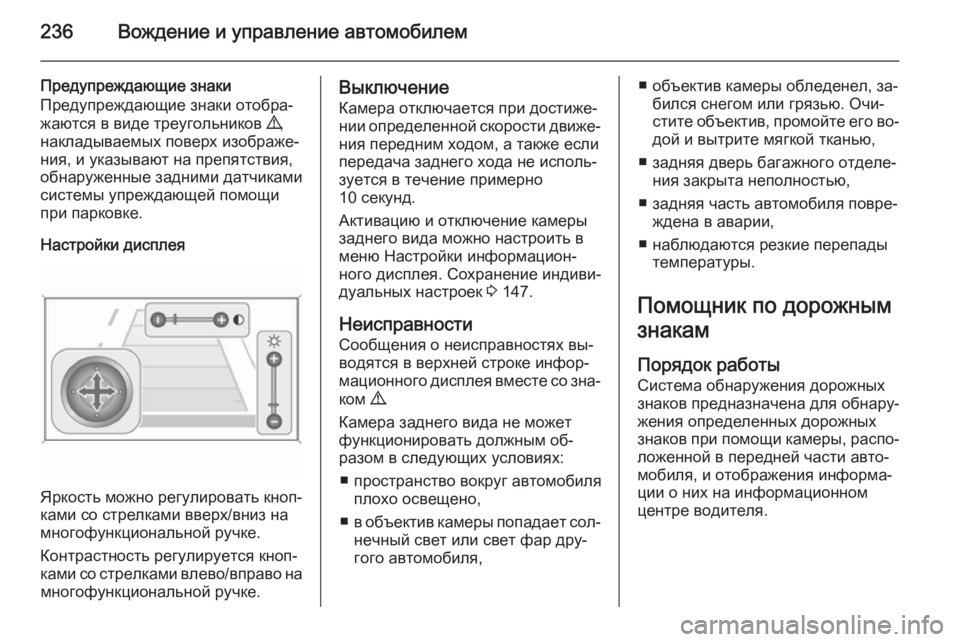

236Вождение и управление автомобилем
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Яркость можно регулировать кноп‐
ками со стрелками вверх/вниз на
многофункциональной ручке.
Контрастность регулируется кноп‐
ками со стрелками влево/вправо на многофункциональной ручке.
Выключение
Камера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 147.
Неисправности
Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ пространство вокруг автомобиля плохо освещено,
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля,■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐
стите объектив, промойте его во‐
дой и вытрите мягкой тканью,
■ задняя дверь багажного отделе‐ ния закрыта неполностью,
■ задняя часть автомобиля повре‐ ждена в аварии,
■ наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐ жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.

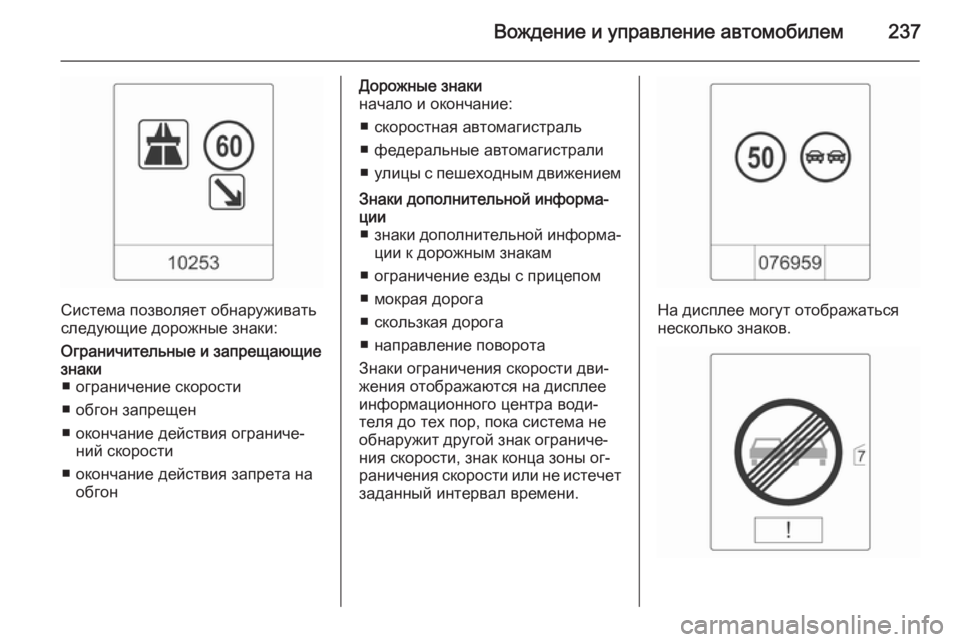

Вождение и управление автомобилем237
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгонДорожные знаки
начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали ■ улицы с пешеходным движениемЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее
информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.

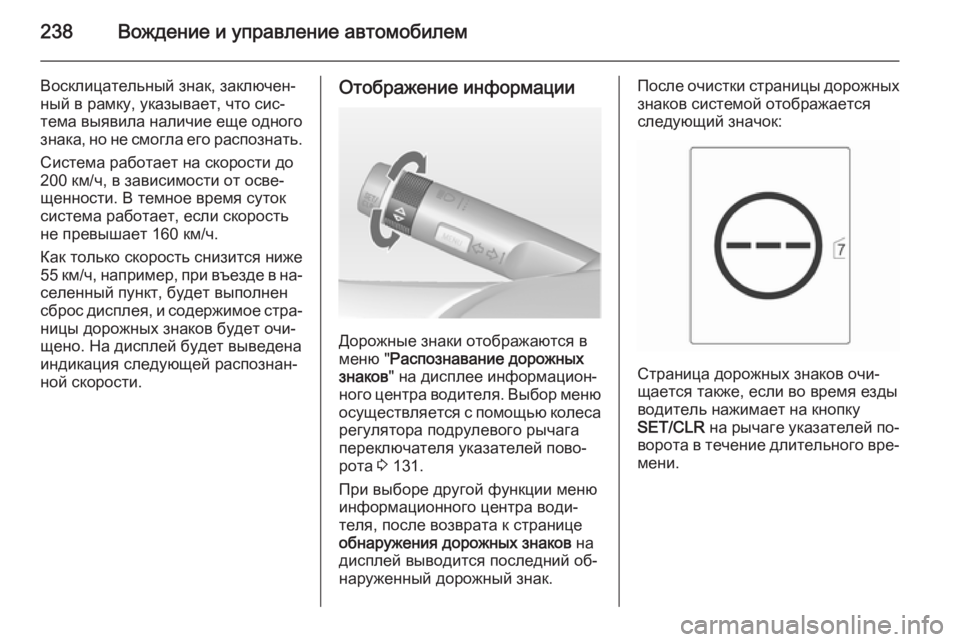

238Вождение и управление автомобилем
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, например , при въезде в на‐
селенный пункт, будет выполнен сброс дисплея, и содержимое стра‐
ницы дорожных знаков будет очи‐
щено. На дисплей будет выведена
индикация следующей распознан‐
ной скорости.Отображение информации
Дорожные знаки отображаются в
меню " Распознавание дорожных
знаков " на дисплее информацион‐
ного центра водителя. Выбор меню осуществляется с помощью колесарегулятора подрулевого рычага
переключателя указателей пово‐
рота 3 131.
При выборе другой функции меню
информационного центра води‐
теля, после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐ наруженный дорожный знак.
После очистки страницы дорожных
знаков системой отображается следующий значок:
Страница дорожных знаков очи‐
щается также, если во время езды водитель нажимает на кнопку
SET/CLR на рычаге указателей по‐
ворота в течение длительного вре‐ мени.
