OPEL ZAFIRA C 2015 Инструкция по эксплуатации (in Russian)

Уход за автомобилем269
Передний указатель поворота(2)
1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Лампы указателей поворота/
фары, включаемые при езде в светлое время суток (3)
1. Поверните патрон (3) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.

270Уход за автомобилем
2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного
переднего освещения9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп вы‐
полнять на станции техобслужи‐ вания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Фары бокового света (1) .
Передний указатель поворота (2) .
Огни бокового/дневного света фар представляют собой светодиоды,
не подлежащие замене.
Фары бокового света (1) 1. Поверните колпачок (1) против часовой стрелки и извлеките
его.

Уход за автомобилем271
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините лампу от разъ‐ ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передний указатель поворота
(2)1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.
2. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.

272Уход за автомобилемПротивотуманная фараДоступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Выкрутите из крышки наружные
винты, отмеченные стрелками.
2. Откиньте крышку.
Поверните патрон лампы про‐
тив часовой стрелки, чтобы из‐ влечь его из отражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычок фик‐
сатора.
4. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
6. Установите крышку и закрепите
ее винтами.
Задние фонари
1. Откиньте заглушку винта.

Уход за автомобилем273
2. Выкрутите винты, отмеченныестрелками.
3. Аккуратно вытянуть фонарь всборе из крепежных штырьков и
снять его.
4. Отсоедините электрический разъем от корпуса фонаря.
5. Выкрутите и замените лампу, вращая патрон.
Указатель поворота ( 1)
Задний габаритный огонь ( 2)
Стоп-сигнал ( 3)
Задние фонари со
светодиодными габаритными
огнями и стоп-сигналами
Допускается замена только ука‐
зателей поворота ( 1).
Выкрутите и замените лампу,
вращая патрон.
6. Подключите электрический разъем к корпусу фонаря.
7. Установите фонарь на направ‐ ляющие штифты и закрепитевинтами.
8. Установите заглушку винта.

274Уход за автомобилем
Фонари заднего хода (4) взадней двери багажногоотделения
1. Откройте заднюю дверь багаж‐ ного отделения и снимите за‐
глушку.
2. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
3. Потяните лампу, чтобы извлечь
ее из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установите заглушку.
Задний противотуманный фонарь
Доступ к лампам накаливания от‐
крывается снизу автомобиля.
1. Поверните патрон лампы про‐ тив часовой стрелки, чтобы из‐
влечь его из отражателя.

Уход за автомобилем275
2. Извлеките лампу из патрона,вращая ее против часовой
стрелки.
3. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Проверка ламп Включить зажигание, включить ос‐
вещение и проверить все лампы.
Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.

276Уход за автомобилем
3. Извлеките лампу накаливанияиз патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину. Снять крышку.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Установите заглушку на место.
Освещение салона Плафоны внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.

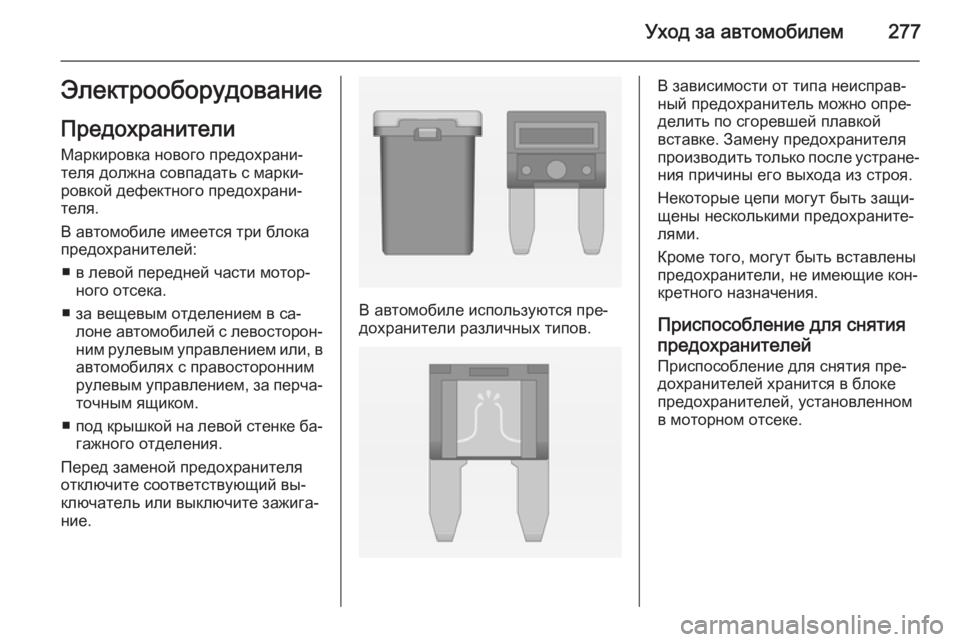

Уход за автомобилем277Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Приспособление для снятияпредохранителей
Приспособление для снятия пре‐
дохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

278Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
