OPEL ZAFIRA C 2015 Инструкция по эксплуатации (in Russian)

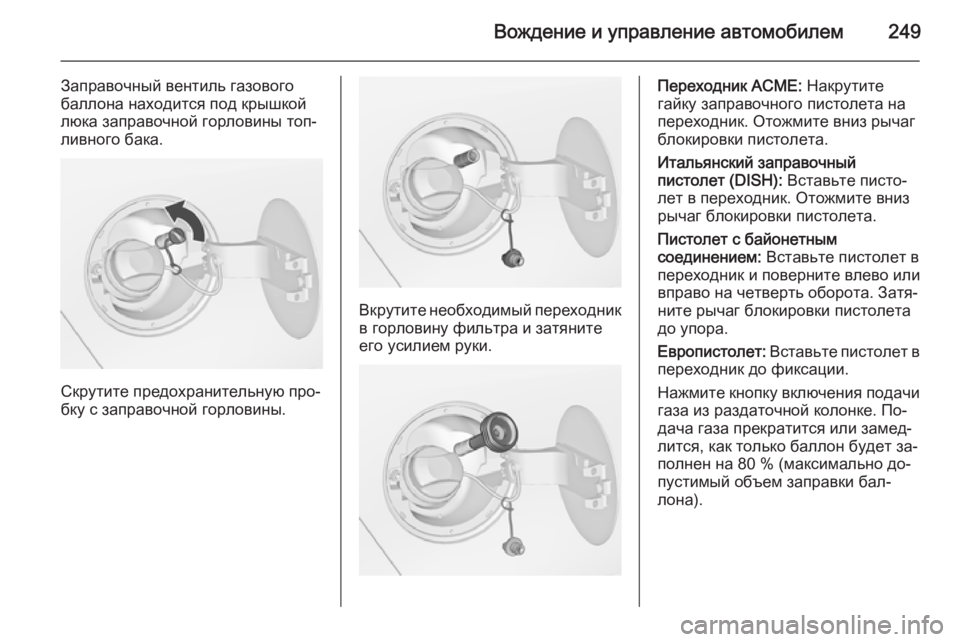

Вождение и управление автомобилем249
Заправочный вентиль газового
баллона находится под крышкой люка заправочной горловины топ‐
ливного бака.
Скрутите предохранительную про‐
бку с заправочной горловины.
Вкрутите необходимый переходник
в горловину фильтра и затяните
его усилием руки.
Переходник ACME: Накрутите
гайку заправочного пистолета на
переходник. Отожмите вниз рычаг блокировки пистолета.
Итальянский заправочный
пистолет (DISH): Вставьте писто‐
лет в переходник. Отожмите вниз
рычаг блокировки пистолета.
Пистолет с байонетным
соединением: Вставьте пистолет в
переходник и поверните влево или
вправо на четверть оборота. Затя‐
ните рычаг блокировки пистолета
до упора.
Европистолет: Вставьте пистолет в
переходник до фиксации.
Нажмите кнопку включения подачи
газа из раздаточной колонке. По‐
дача газа прекратится или замед‐
лится, как только баллон будет за‐
полнен на 80 % (максимально до‐ пустимый объем заправки бал‐
лона).

250Вождение и управление автомобилем

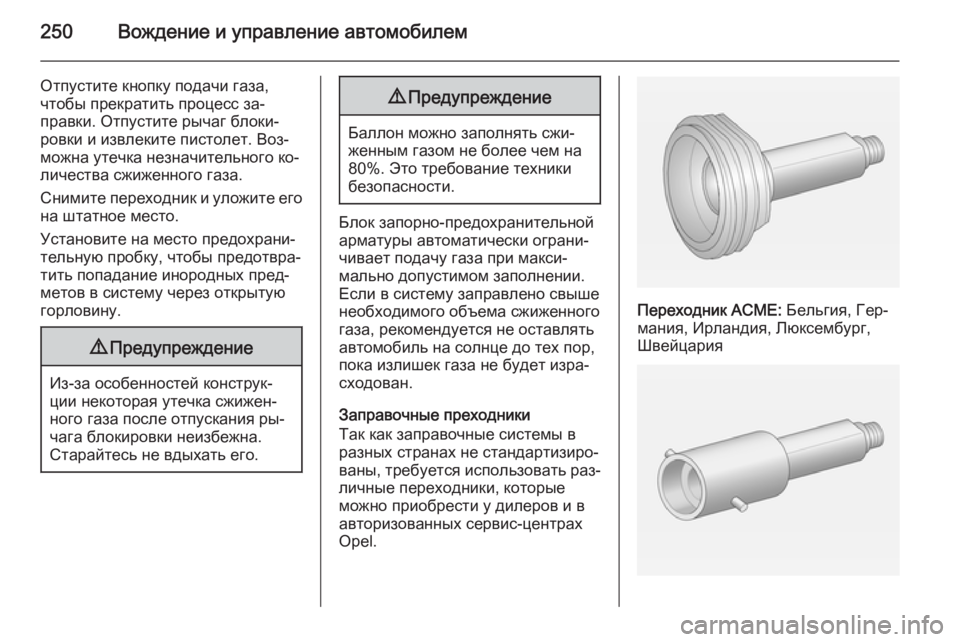

Отпустите кнопку подачи газа,
чтобы прекратить процесс за‐
правки. Отпустите рычаг блоки‐
ровки и извлеките пистолет. Воз‐
можна утечка незначительного ко‐
личества сжиженного газа.
Снимите переходник и уложите его
на штатное место.
Установите на место предохрани‐ тельную пробку, чтобы предотвра‐
тить попадание инородных пред‐
метов в систему через открытую
горловину.9 Предупреждение
Из-за особенностей конструк‐
ции некоторая утечка сжижен‐
ного газа после отпускания ры‐
чага блокировки неизбежна.
Старайтесь не вдыхать его.
9 Предупреждение
Баллон можно заполнять сжи‐
женным газом не более чем на
80%. Это требование техники
безопасности.
Блок запорно-предохранительной
арматуры автоматически ограни‐
чивает подачу газа при макси‐
мально допустимом заполнении.
Если в систему заправлено свыше
необходимого объема сжиженного
газа, рекомендуется не оставлять
автомобиль на солнце до тех пор,
пока излишек газа не будет изра‐ сходован.
Заправочные преходники
Так как заправочные системы в
разных странах не стандартизиро‐
ваны, требуется использовать раз‐ личные переходники, которые
можно приобрести у дилеров и в
авторизованных сервис-центрах
Opel.
Переходник ACME: Бельгия, Гер‐
мания, Ирландия, Люксембург,
Швейцария

Вождение и управление автомобилем251

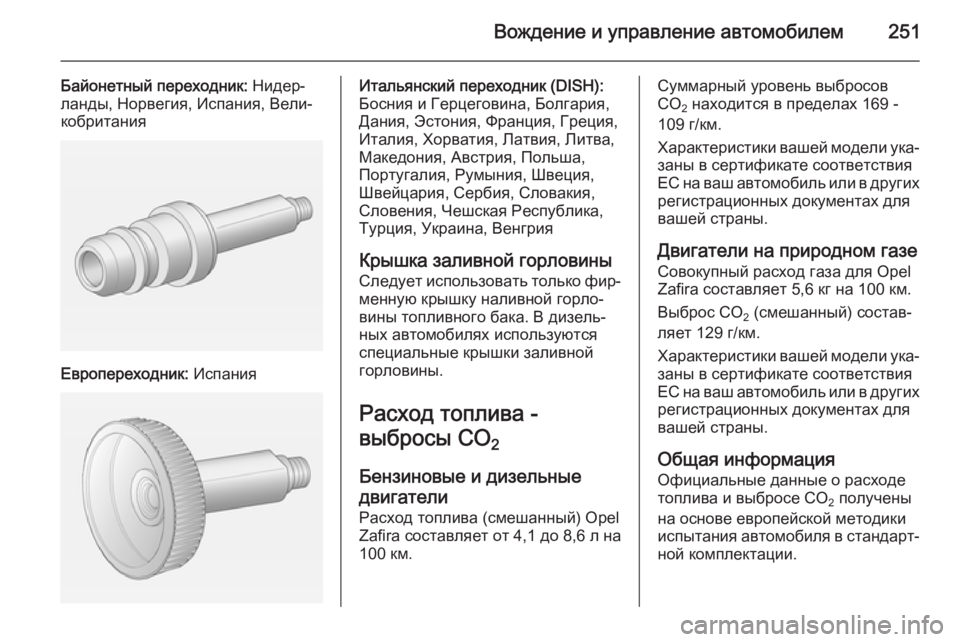

Байонетный переходник: Нидер‐
ланды, Норвегия, Испания, Вели‐
кобритания
Европереходник: Испания
Итальянский переходник (DISH):
Босния и Герцеговина, Болгария,
Дания, Эстония, Франция, Греция,
Италия, Хорватия, Латвия, Литва, Македония, Австрия, Польша,
Португалия, Румыния, Швеция, Швейцария, Сербия, Словакия,Словения, Чешская Республика,
Турция, Украина, Венгрия
Крышка заливной горловины
Следует использовать только фир‐ менную крышку наливной горло‐
вины топливного бака. В дизель‐
ных автомобилях используются
специальные крышки заливной
горловины.
Расход топлива -
выбросы CO 2
Бензиновые и дизельные
двигатели
Расход топлива (смешанный) Opel Zafira составляет от 4,1 до 8,6 л на
100 км.Суммарный уровень выбросов
CO 2 находится в пределах 169 -
109 г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах для
вашей страны.
Двигатели на природном газе Совокупный расход газа для Opel
Zafira составляет 5,6 кг на 100 км.
Выброс CO 2 (смешанный) состав‐
ляет 129 г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах для
вашей страны.
Общая информация
Официальные данные о расходе
топлива и выбросе CO 2 получены
на основе европейской методики
испытания автомобиля в стандарт‐ ной комплектации.

252Вождение и управление автомобилем

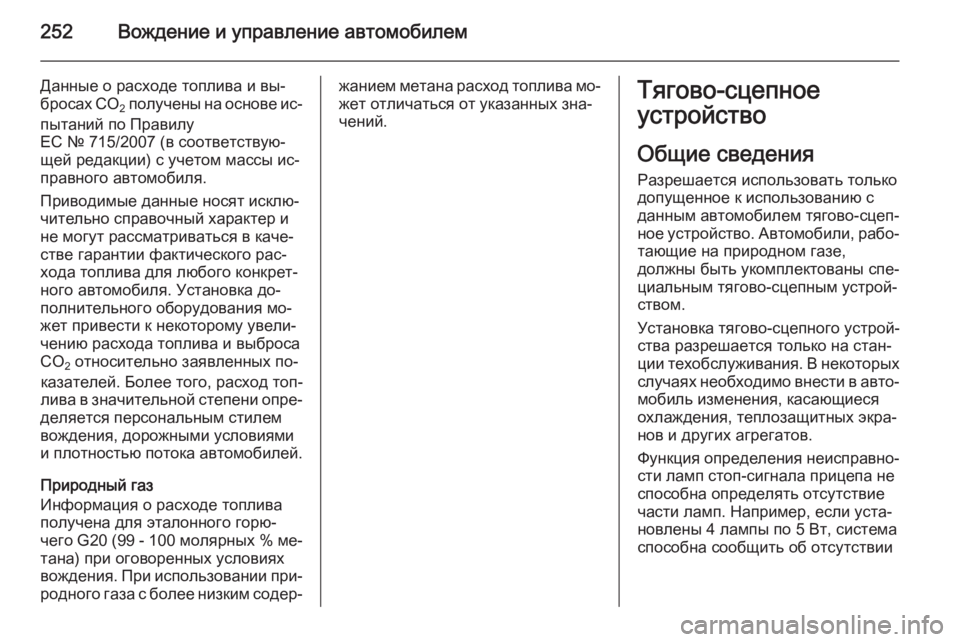

Данные о расходе топлива и вы‐
бросах CO
2 получены на основе ис‐
пытаний по Правилу
ЕС № 715/2007 (в соответствую‐
щей редакции) с учетом массы ис‐
правного автомобиля.
Приводимые данные носят исклю‐
чительно справочный характер и
не могут рассматриваться в каче‐
стве гарантии фактического рас‐
хода топлива для любого конкрет‐
ного автомобиля. Установка до‐
полнительного оборудования мо‐
жет привести к некоторому увели‐
чению расхода топлива и выброса
CO 2 относительно заявленных по‐
казателей. Более того, расход топ‐
лива в значительной степени опре‐
деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.
Природный газ
Информация о расходе топлива
получена для эталонного горю‐
чего G20 (99 - 100 молярных % ме‐
тана) при оговоренных условиях
вождения. При использовании при‐ родного газа с более низким содер‐жанием метана расход топлива мо‐
жет отличаться от указанных зна‐ чений.Тягово-сцепное
устройство
Общие сведения Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Автомобили, рабо‐
тающие на природном газе,
должны быть укомплектованы спе‐ циальным тягово-сцепным устрой‐ством.
Установка тягово-сцепного устрой‐
ства разрешается только на стан‐
ции техобслуживания. В некоторых случаях необходимо внести в авто‐мобиль изменения, касающиеся
охлаждения, теплозащитных экра‐
нов и других агрегатов.
Функция определения неисправно‐ сти ламп стоп-сигнала прицепа не
способна определять отсутствие
части ламп. Например, если уста‐ новлены 4 лампы по 5 Вт, система
способна сообщить об отсутствии

Вождение и управление автомобилем253
ламп только в том случае, если ос‐талась одна лампа мощностью5 Вт или не осталось ни одной
лампы.
При установке тягово-сцепного ус‐
тройства отверстие буксирной про‐
ушины может оказаться закрытым.
В этом случае для буксировки сле‐
дует использовать буксирное ус‐
тройство с шаровой опорой. Бук‐
сирное устройство с шаровой опо‐
рой должно всегда находиться на
борту автомобиля.
Ходовые качества и
советы по буксировке Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в
качестве шаровой опоры исполь‐
зуется стабилизатор, позволяю‐
щий уменьшить рыскание.
Для грузовых прицепов с низкой ус‐ тойчивостью при движении и для
жилых прицепов с допустимым
полным весом автомобиля более
1300 кг во время движения со ско‐ростью выше 80 км/ч настоятельно
рекомендуется применять стаби‐
лизатор.
Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐ занное для полной загрузки 3 329.
Буксировка прицепа
Нагрузка прицепа
Допустимая нагрузка прицепа
определяется в зависимости от ав‐ томобиля и двигателя и ее нельзя
превышать. Фактическая нагрузка прицепа - это разность между фак‐
тической полной массой прицепа и
фактической нагрузкой на тягово-
сцепное устройство с присоеди‐ ненным прицепом.Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае, они
применимы для подъемов не бо‐
лее 12 %.
Значением допустимой нагрузки для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
1000 метров над уровнем моря. По‐ скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
режения воздуха, соответственно
уменьшается способность к подъ‐
ему, и допустимая полная масса
автомобиля с прицепом умень‐ шается на 10 % для каждых
1000 метров дополнительной вы‐ соты. При движении по дорогам с
небольшим уклоном (не более 8 % ,
т.е. по автомагистралям), полную
массу автомобиля с прицепом
можно не уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 314.

254Вождение и управление автомобилем

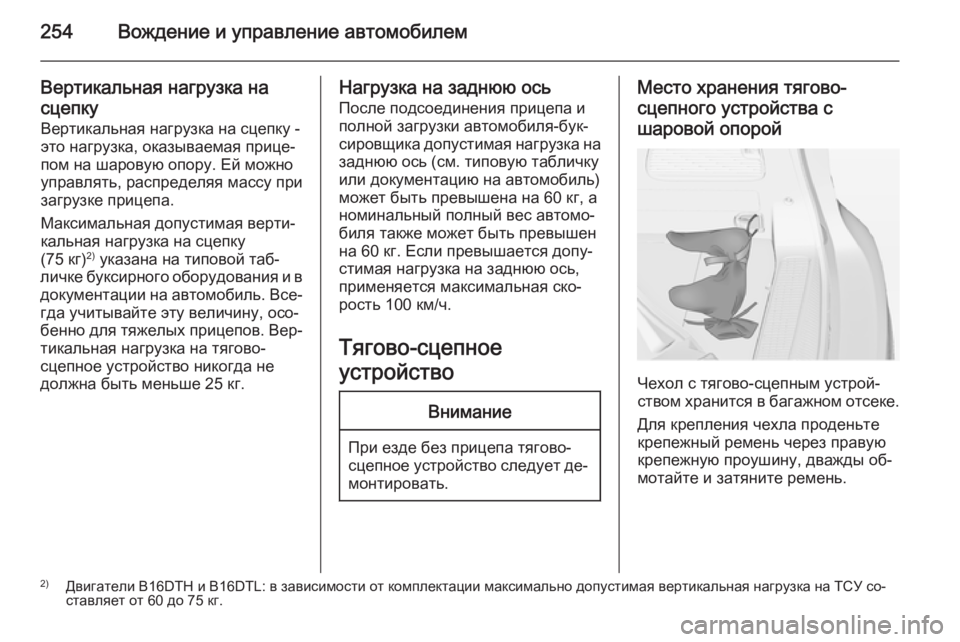

Вертикальная нагрузка насцепку Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку
(75 кг) 2)
указана на типовой таб‐
личке буксирного оборудования и в
документации на автомобиль. Все‐
гда учитывайте эту величину, осо‐
бенно для тяжелых прицепов. Вер‐
тикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.Нагрузка на заднюю ось
После подсоединения прицепа и
полной загрузки автомобиля-бук‐
сировщика допустимая нагрузка на заднюю ось (см. типовую табличку
или документацию на автомобиль)
может быть превышена на 60 кг, а
номинальный полный вес автомо‐
биля также может быть превышен
на 60 кг. Если превышается допу‐
стимая нагрузка на заднюю ось,
применяется максимальная ско‐
рость 100 км/ч.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Место хранения тягово-
сцепного устройства с
шаровой опорой
Чехол с тягово-сцепным устрой‐
ством хранится в багажном отсеке.
Для крепления чехла проденьте
крепежный ремень через правую
крепежную проушину, дважды об‐
мотайте и затяните ремень.
2) Двигатели B16DTH и B16DTL: в зависимости от комплектации максимально допустимая вертикальная нагрузка на ТСУ со‐
ставляет от 60 до 75 кг.

Вождение и управление автомобилем255

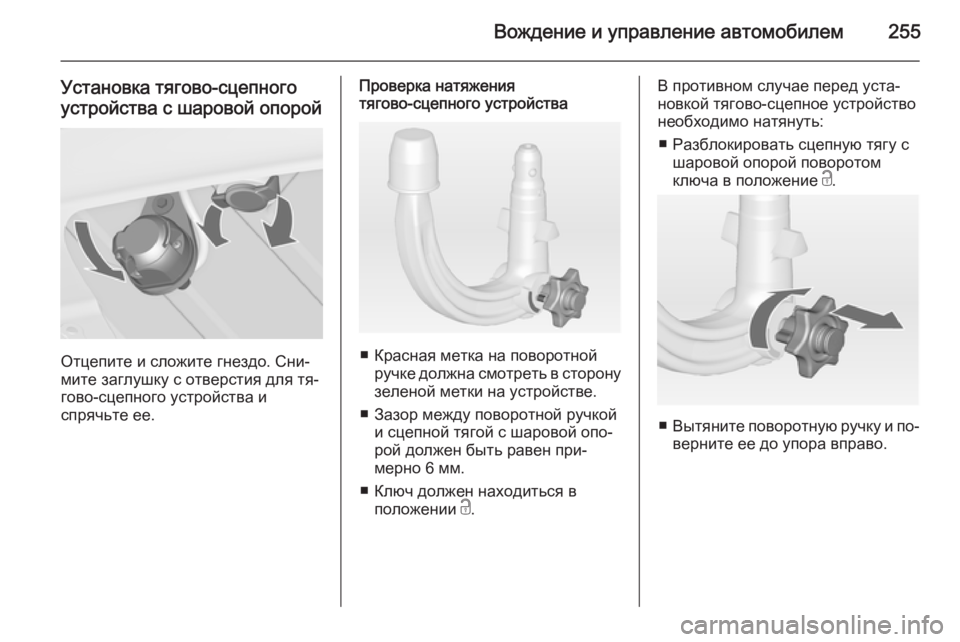

Установка тягово-сцепного
устройства с шаровой опорой
Отцепите и сложите гнездо. Сни‐
мите заглушку с отверстия для тя‐ гово-сцепного устройства и
спрячьте ее.
Проверка натяжения
тягово-сцепного устройства
■ Красная метка на поворотной
ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Зазор между поворотной ручкой и сцепной тягой с шаровой опо‐
рой должен быть равен при‐
мерно 6 мм.
■ Ключ должен находиться в положении c.
В противном случае перед уста‐
новкой тягово-сцепное устройство необходимо натянуть:
■ Разблокировать сцепную тягу с шаровой опорой поворотом
ключа в положение c.
■ Вытяните поворотную ручку и по‐
верните ее до упора вправо.

256Вождение и управление автомобилем

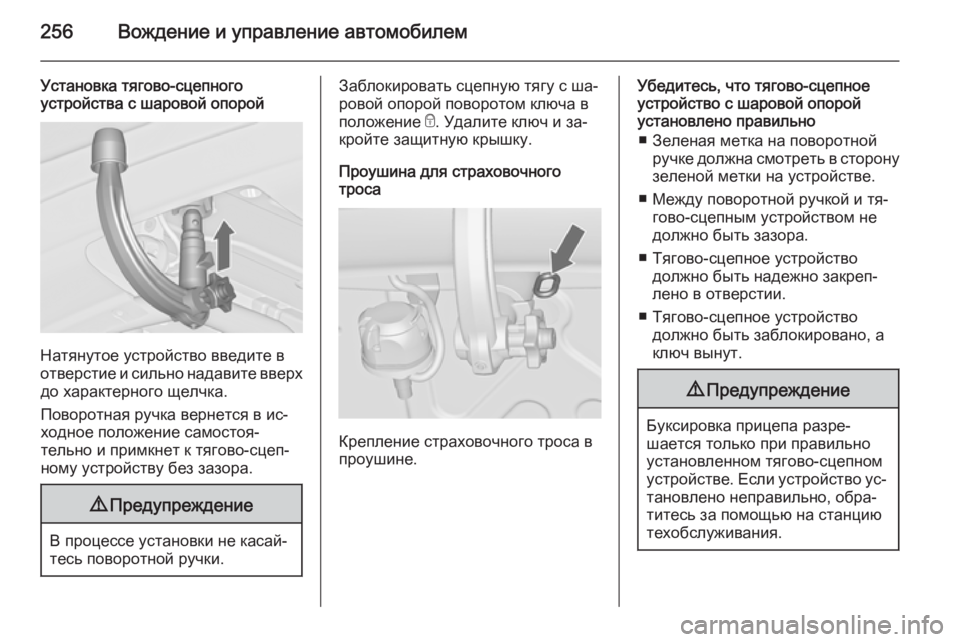

Установка тягово-сцепного
устройства с шаровой опорой
Натянутое устройство введите в
отверстие и сильно надавите вверх до характерного щелчка.
Поворотная ручка вернется в ис‐
ходное положение самостоя‐
тельно и примкнет к тягово-сцеп‐
ному устройству без зазора.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с ша‐
ровой опорой поворотом ключа в
положение e. Удалите ключ и за‐
кройте защитную крышку.
Проушина для страховочного
троса
Крепление страховочного троса в
проушине.
Убедитесь, что тягово-сцепное
устройство с шаровой опорой
установлено правильно
■ Зеленая метка на поворотной ручке должна смотреть в сторону
зеленой метки на устройстве.
■ Между поворотной ручкой и тя‐ гово-сцепным устройством недолжно быть зазора.
■ Тягово-сцепное устройство должно быть надежно закреп‐
лено в отверстии.
■ Тягово-сцепное устройство должно быть заблокировано, а
ключ вынут.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство ус‐ тановлено неправильно, обра‐
титесь за помощью на станцию
техобслуживания.

Вождение и управление автомобилем257

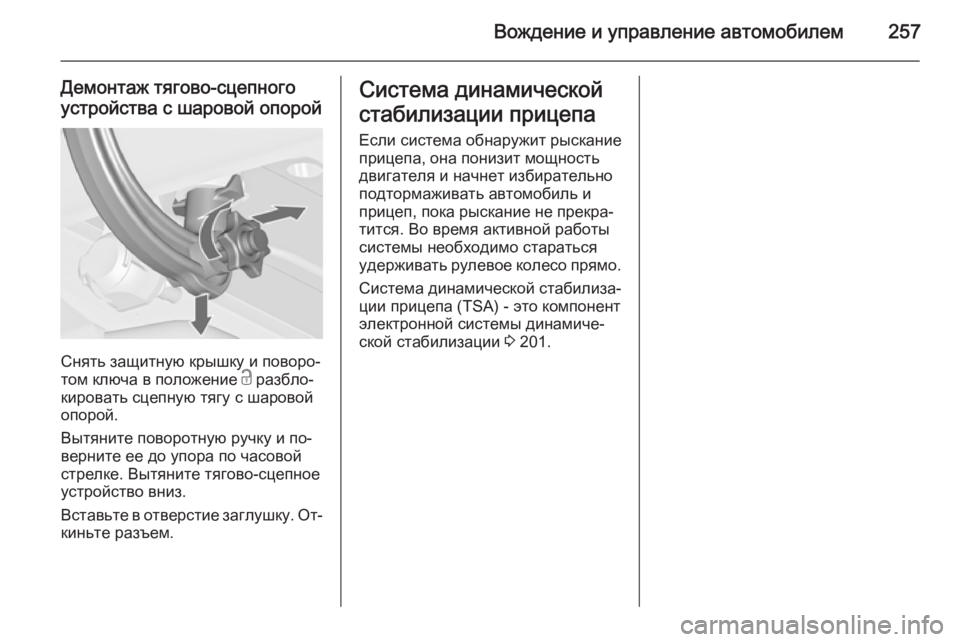

Демонтаж тягово-сцепногоустройства с шаровой опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Вытяните поворотную ручку и по‐
верните ее до упора по часовой стрелке. Вытяните тягово-сцепное
устройство вниз.
Вставьте в отверстие заглушку. От‐ киньте разъем.
Система динамической
стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 201.

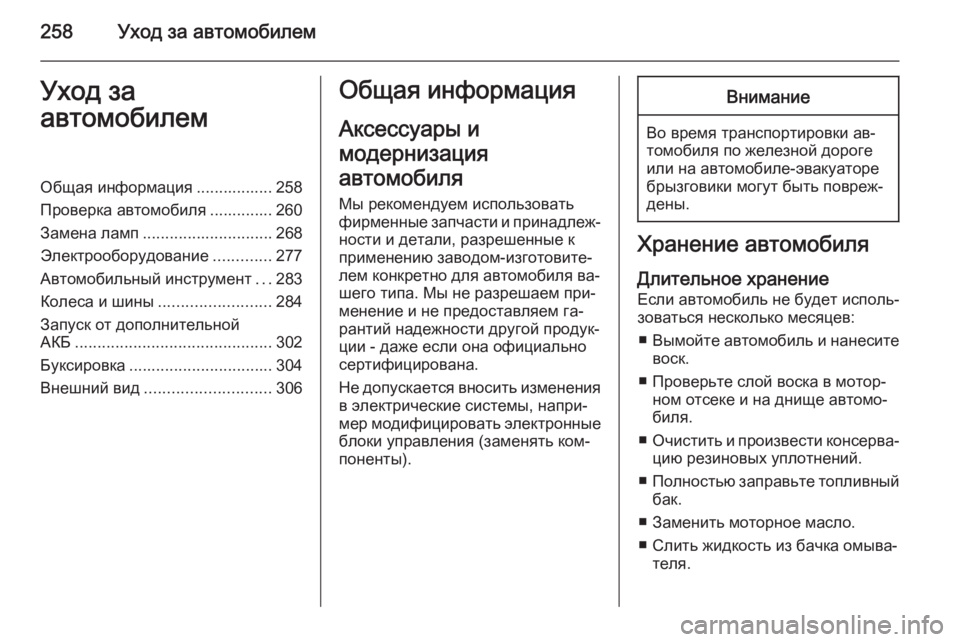

258Уход за автомобилемУход за
автомобилемОбщая информация ................. 258
Проверка автомобиля .............. 260
Замена ламп ............................. 268
Электрооборудование .............277
Автомобильный инструмент ...283
Колеса и шины ......................... 284
Запуск от дополнительной
АКБ ............................................ 302
Буксировка ................................ 304
Внешний вид ............................ 306Общая информация
Аксессуары и
модернизация
автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐ ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально
сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
■ Вымойте автомобиль и нанесите
воск.
■ Проверьте слой воска в мотор‐ ном отсеке и на днище автомо‐
биля.
■ Очистить и произвести консерва‐
цию резиновых уплотнений.
■ Полностью заправьте топливный
бак.
■ Заменить моторное масло.
■ Слить жидкость из бачка омыва‐ теля.
