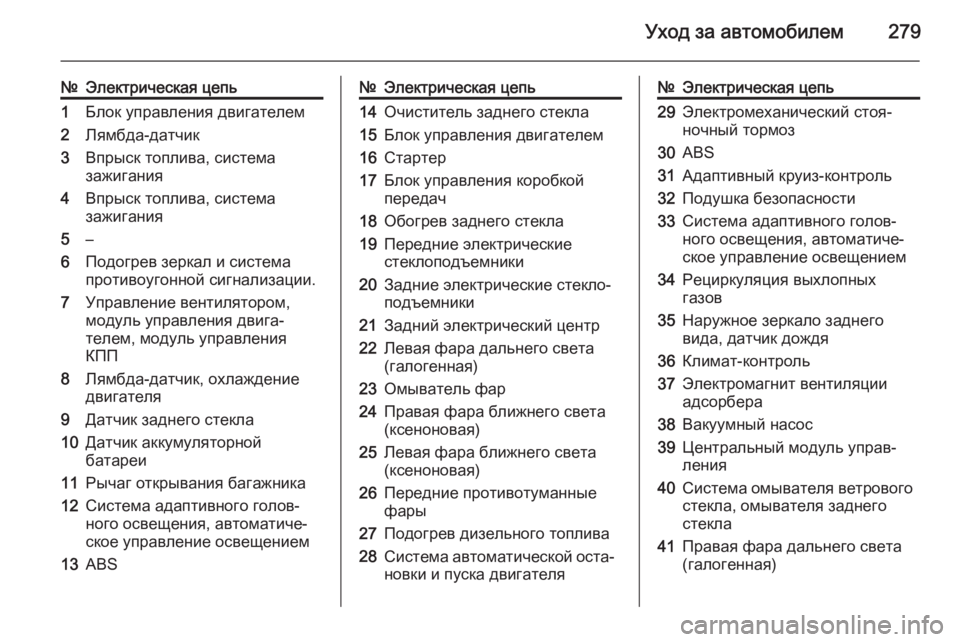

Уход за автомобилем279
№Электрическая цепь1Блок управления двигателем2Лямбда-датчик3Впрыск топлива, система
зажигания4Впрыск топлива, система
зажигания5–6Подогрев зеркал и система
противоугонной сигнализации.7Управление вентилятором,
модуль управления двига‐
телем, модуль управления
КПП8Лямбда-датчик, охлаждение
двигателя9Датчик заднего стекла10Датчик аккумуляторной
батареи11Рычаг открывания багажника12Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением13ABS№Электрическая цепь14Очиститель заднего стекла15Блок управления двигателем16Стартер17Блок управления коробкой
передач18Обогрев заднего стекла19Передние электрические
стеклоподъемники20Задние электрические стекло‐
подъемники21Задний электрический центр22Левая фара дальнего света
(галогенная)23Омыватель фар24Правая фара ближнего света
(ксеноновая)25Левая фара ближнего света
(ксеноновая)26Передние противотуманные
фары27Подогрев дизельного топлива28Система автоматической оста‐ новки и пуска двигателя№Электрическая цепь29Электромеханический стоя‐
ночный тормоз30ABS31Адаптивный круиз-контроль32Подушка безопасности33Система адаптивного голов‐
ного освещения, автоматиче‐
ское управление освещением34Рециркуляция выхлопных
газов35Наружное зеркало заднего
вида, датчик дождя36Климат-контроль37Электромагнит вентиляции
адсорбера38Вакуумный насос39Центральный модуль управ‐
ления40Система омывателя ветрового стекла, омывателя заднего
стекла41Правая фара дальнего света
(галогенная)

280Уход за автомобилем
№Электрическая цепь42Вентилятор радиатора43Очиститель ветрового стекла44Очиститель ветрового стекла45Вентилятор радиатора46–47Звуковой сигнал48Вентилятор радиатора49Топливный насос50Автоматическая регулировка
наклона света, система адап‐
тивного головного освещения51Воздушная заслонка52Вспомогательный отопитель
дизельного двигателя53Модуль управления коробкой
передач, модуль управления
двигателем54Вакуумный насос, комбинация
приборов, вентиляторы
системы отопления, система
кондиционирования воздухаПосле замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.

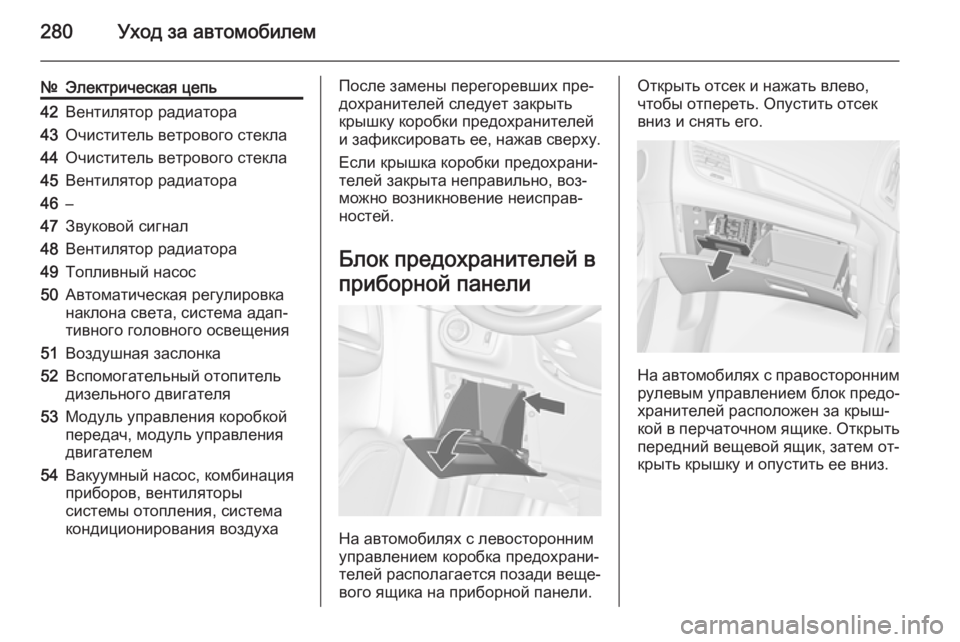

Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Открыть отсек и нажать влево,
чтобы отпереть. Опустить отсек
вниз и снять его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
передний вещевой ящик, затем от‐ крыть крышку и опустить ее вниз.

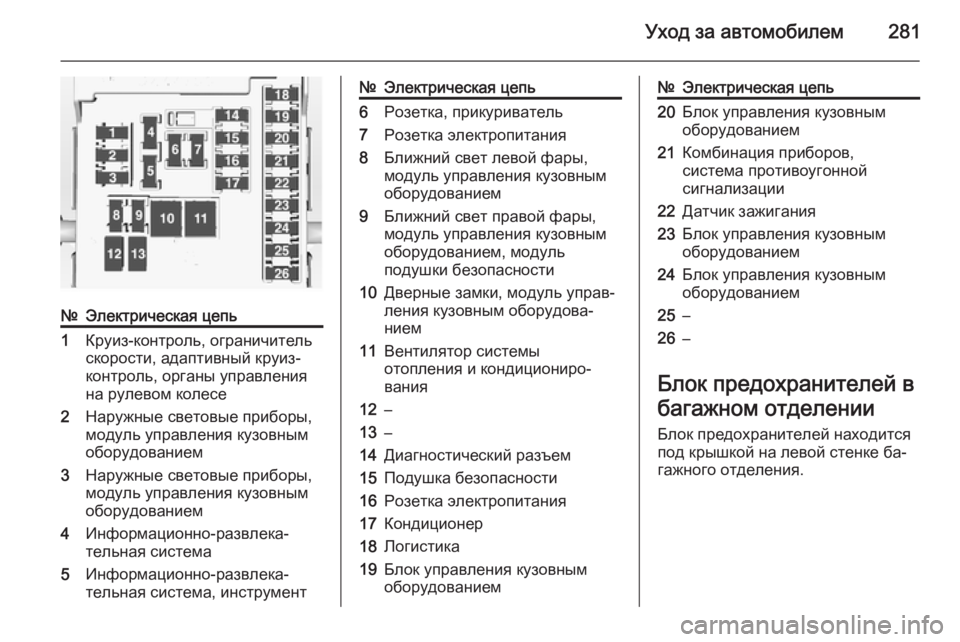

Уход за автомобилем281
№Электрическая цепь1Круиз-контроль, ограничитель
скорости, адаптивный круиз-
контроль, органы управления
на рулевом колесе2Наружные световые приборы,
модуль управления кузовным
оборудованием3Наружные световые приборы,
модуль управления кузовным
оборудованием4Информационно-развлека‐
тельная система5Информационно-развлека‐
тельная система, инструмент№Электрическая цепь6Розетка, прикуриватель7Розетка электропитания8Ближний свет левой фары,
модуль управления кузовным
оборудованием9Ближний свет правой фары,
модуль управления кузовным
оборудованием, модуль
подушки безопасности10Дверные замки, модуль управ‐
ления кузовным оборудова‐
нием11Вентилятор системы
отопления и кондициониро‐
вания12–13–14Диагностический разъем15Подушка безопасности16Розетка электропитания17Кондиционер18Логистика19Блок управления кузовным
оборудованием№Электрическая цепь20Блок управления кузовным
оборудованием21Комбинация приборов,
система противоугонной
сигнализации22Датчик зажигания23Блок управления кузовным
оборудованием24Блок управления кузовным
оборудованием25–26–

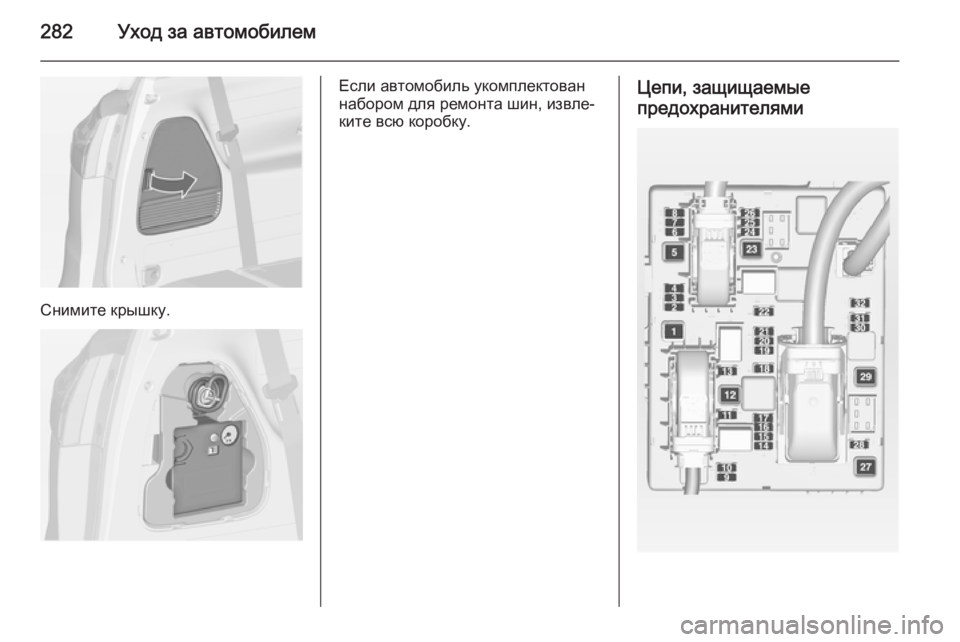

Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения.

282Уход за автомобилем
Снимите крышку.
Если автомобиль укомплектован
набором для ремонта шин, извле‐ ките всю коробку.Цепи, защищаемые
предохранителями

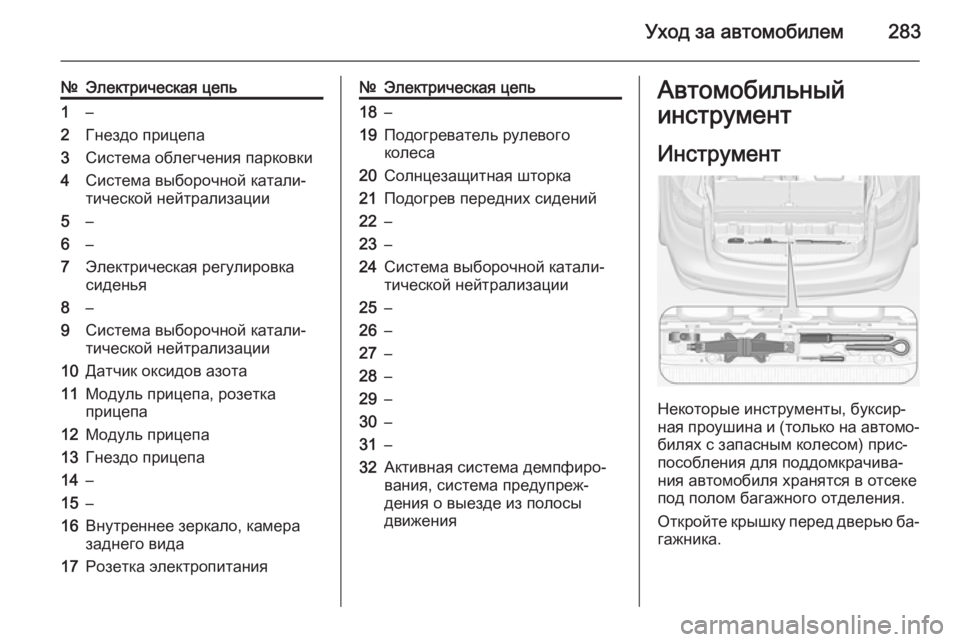

Уход за автомобилем283
№Электрическая цепь1–2Гнездо прицепа3Система облегчения парковки4Система выборочной катали‐
тической нейтрализации5–6–7Электрическая регулировка
сиденья8–9Система выборочной катали‐
тической нейтрализации10Датчик оксидов азота11Модуль прицепа, розетка
прицепа12Модуль прицепа13Гнездо прицепа14–15–16Внутреннее зеркало, камера
заднего вида17Розетка электропитания№Электрическая цепь18–19Подогреватель рулевого
колеса20Солнцезащитная шторка21Подогрев передних сидений22–23–24Система выборочной катали‐
тической нейтрализации25–26–27–28–29–30–31–32Активная система демпфиро‐
вания, система предупреж‐
дения о выезде из полосы
движенияАвтомобильный
инструмент
Инструмент
Некоторые инструменты, буксир‐
ная проушина и (только на автомо‐ билях с запасным колесом) прис‐
пособления для поддомкрачива‐
ния автомобиля хранятся в отсеке
под полом багажного отделения.
Откройте крышку перед дверью ба‐
гажника.

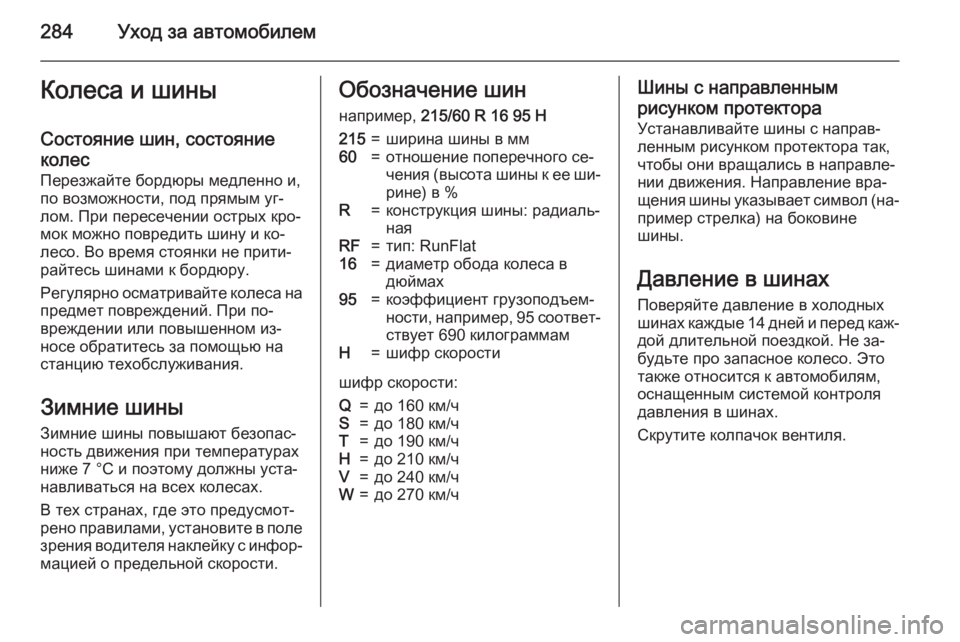

284Уход за автомобилемКолеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины
Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C и поэтому должны уста‐
навливаться на всех колесах.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.Обозначение шин
например, 215/60 R 16 95 H215=ширина шины в мм60=отношение поперечного се‐
чения (высота шины к ее ши‐
рине) в %R=конструкция шины: радиаль‐
наяRF=тип: RunFlat16=диаметр обода колеса в
дюймах95=коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH=шифр скорости
шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чШины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.

Уход за автомобилем285

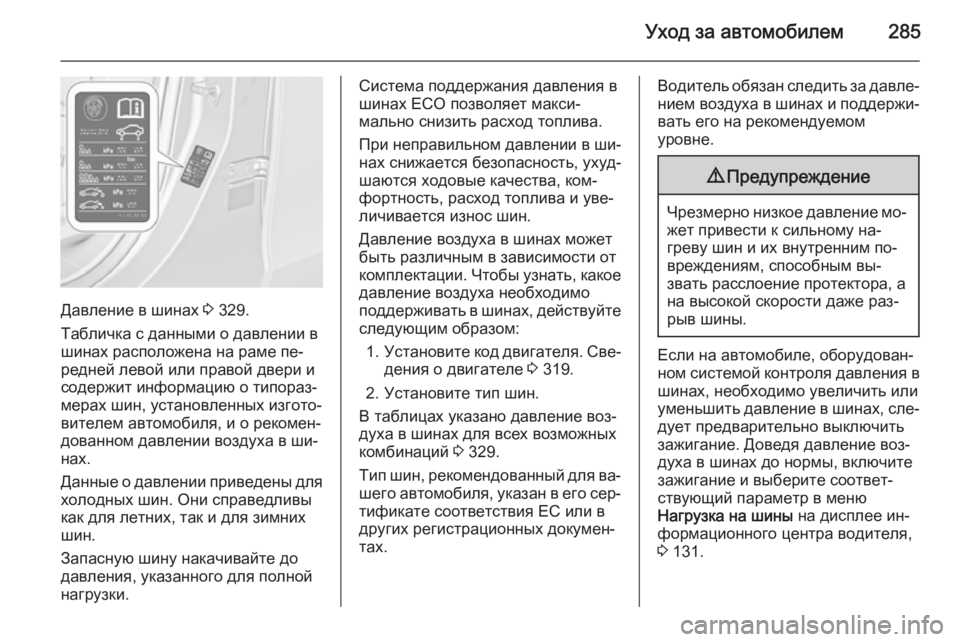

Давление в шинах 3 329.
Табличка с данными о давлении в
шинах расположена на раме пе‐
редней левой или правой двери и
содержит информацию о типораз‐
мерах шин, установленных изгото‐
вителем автомобиля, и о рекомен‐
дованном давлении воздуха в ши‐
нах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 319.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 329.
Тип шин, рекомендованный для ва‐ шего автомобиля, указан в его сер‐тификате соответствия ЕС или в
других регистрационных докумен‐
тах.Водитель обязан следить за давле‐
нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐ ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание. Доведя давление воз‐
духа в шинах до нормы, включите
зажигание и выберите соответ‐
ствующий параметр в меню
Нагрузка на шины на дисплее ин‐
формационного центра водителя,
3 131.

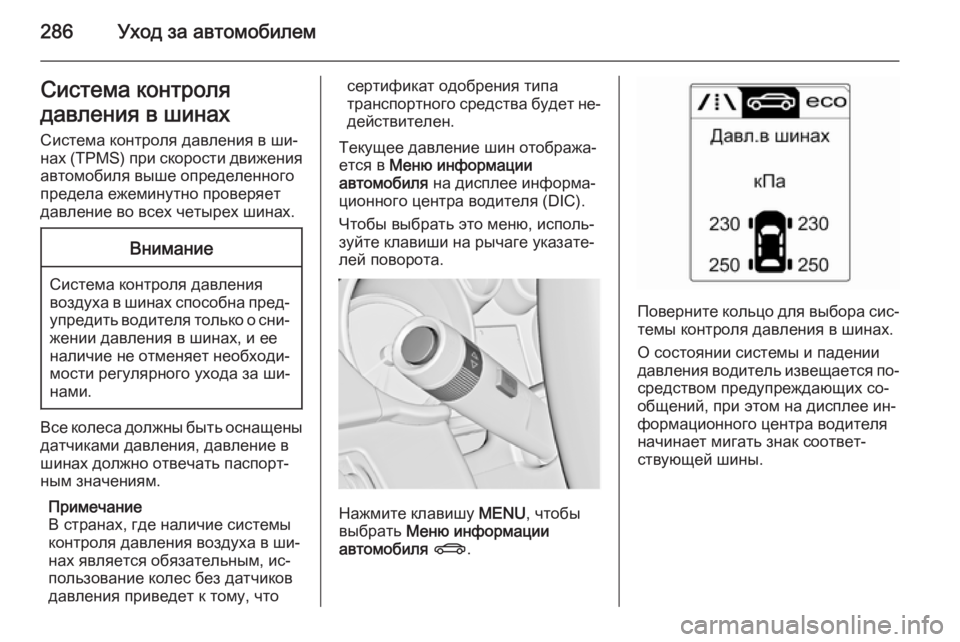

286Уход за автомобилемСистема контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление во всех четырех шинах.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя (DIC).
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите клавишу MENU, чтобы
выбрать Меню информации
автомобиля X .
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.

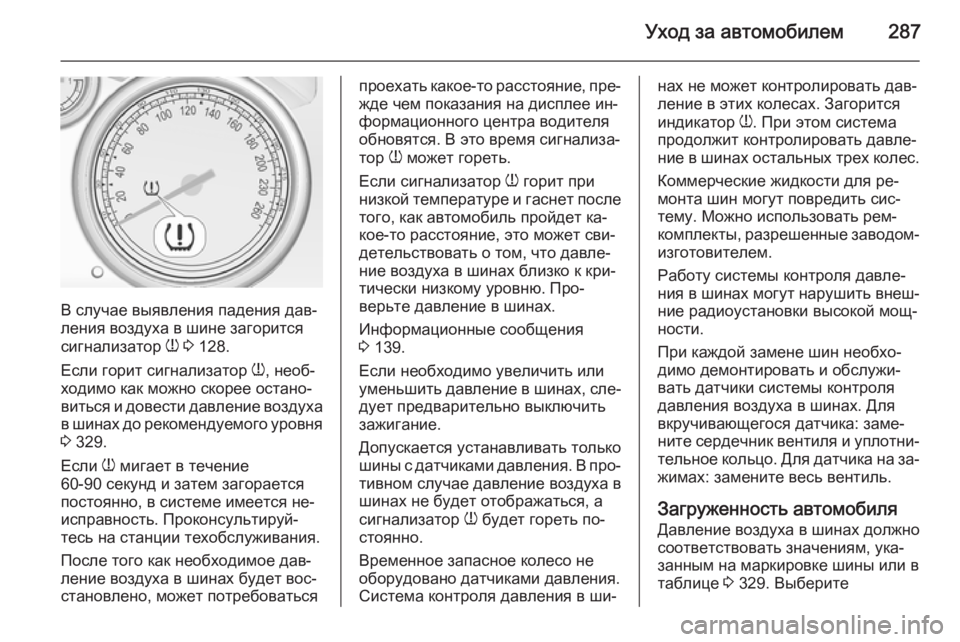

Уход за автомобилем287
В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 128.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 329.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐ исправность. Проконсультируй‐
тесь на станции техобслуживания.
После того как необходимое дав‐
ление воздуха в шинах будет вос‐
становлено, может потребоваться
проехать какое-то расстояние, пре‐ жде чем показания на дисплее ин‐
формационного центра водителя
обновятся. В это время сигнализа‐
тор w может гореть.
Если сигнализатор w горит при
низкой температуре и гаснет после
того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 139.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐ тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Временное запасное колесо не
оборудовано датчиками давления.
Система контроля давления в ши‐нах не может контролировать дав‐ ление в этих колесах. Загорится
индикатор w. При этом система
продолжит контролировать давле‐
ние в шинах остальных трех колес.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Можно использовать рем‐
комплекты, разрешенные заводом- изготовителем.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐ тельное кольцо. Для датчика на за‐
жимах: замените весь вентиль.
Загруженность автомобиля
Давление воздуха в шинах должно
соответствовать значениям, ука‐
занным на маркировке шины или в
таблице 3 329. Выберите

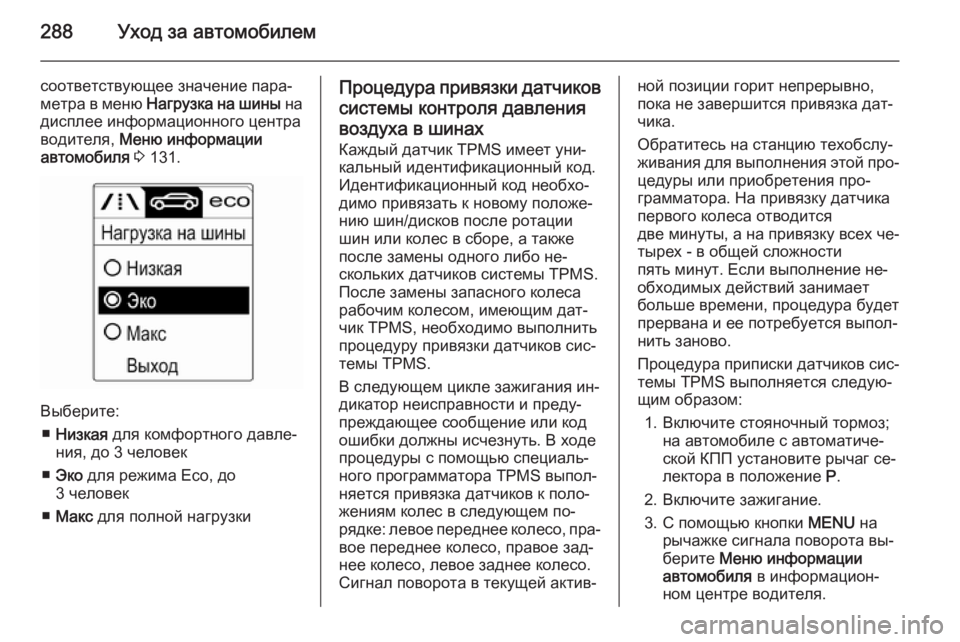

288Уход за автомобилем
соответствующее значение пара‐
метра в меню Нагрузка на шины на
дисплее информационного центра водителя, Меню информации
автомобиля 3 131.
Выберите:
■ Низкая для комфортного давле‐
ния, до 3 человек
■ Эко для режима Eco, до
3 человек
■ Макс для полной нагрузки
Процедура привязки датчиков
системы контроля давления
воздуха в шинах
Каждый датчик TPMS имеет уни‐
кальный идентификационный код.
Идентификационный код необхо‐
димо привязать к новому положе‐
нию шин/дисков после ротации
шин или колес в сборе, а также
после замены одного либо не‐
скольких датчиков системы TPMS.
После замены запасного колеса
рабочим колесом, имеющим дат‐
чик TPMS, необходимо выполнить
процедуру привязки датчиков сис‐
темы TPMS.
В следующем цикле зажигания ин‐
дикатор неисправности и преду‐
преждающее сообщение или код
ошибки должны исчезнуть. В ходе
процедуры с помощью специаль‐
ного программатора TPMS выпол‐
няется привязка датчиков к поло‐
жениям колес в следующем по‐
рядке: левое переднее колесо, пра‐ вое переднее колесо, правое зад‐
нее колесо, левое заднее колесо.
Сигнал поворота в текущей актив‐ной позиции горит непрерывно,
пока не завершится привязка дат‐
чика.
Обратитесь на станцию техобслу‐
живания для выполнения этой про‐ цедуры или приобретения про‐
грамматора. На привязку датчика
первого колеса отводится
две минуты , а на привязку всех че‐
тырех - в общей сложности
пять минут. Если выполнение не‐
обходимых действий занимает
больше времени, процедура будет
прервана и ее потребуется выпол‐
нить заново.
Процедура приписки датчиков сис‐
темы TPMS выполняется следую‐
щим образом:
1. Включите стояночный тормоз; на автомобиле с автоматиче‐
ской КПП установите рычаг се‐
лектора в положение P.
2. Включите зажигание.
3. С помощью кнопки MENU на
рычажке сигнала поворота вы‐
берите Меню информации
автомобиля в информацион‐
ном центре водителя.
