Уход за автомобилем289
4. Поворачивая колесико, выбе‐рите в меню пункт "Давление в
шинах".
5. Нажмите кнопку SET/CLR для
запуска процедуры привязки
датчиков. Появится запрос на
подтверждение процедуры.
6. Еще раз нажмите кнопку SET/CLR , чтобы подтвердить
выбор. Двойной звуковой сиг‐
нал известит о том, что прием‐
ник находится в режиме при‐
вязки.
7. Начните с левого переднего ко‐
леса.
8. Поднесите программатор к бо‐ ковине шины рядом с вентилем.
Затем нажмите кнопку, чтобы
активировать датчик TPMS. Ко‐
роткий сигнал звукового при‐
бора подтверждает, что иден‐
тификационный код датчика
был «привязан» к соответ‐
ствующему колесу.
9. Перейдите к правому пере‐ днему колесу и повторите
действия, описанные в
пункте 8.10. Перейдите к правому заднему колесу и повторите действия,
описанные в пункте 8.
11. Перейдя к левому заднему ко‐ лесу, выполните действия со‐
гласно пункту 8. Раздадутся два звуковых сигнала, извещая, что
привязка идентификационного
кода датчика к левому заднему
колесу выполнена, и процедура привязки датчиков системы
TPMS завершена.
12. Выключите зажигание.
13. Накачайте все четыре колеса до рекомендованного давле‐
ния, указанного на маркировке
шины.
14. Убедитесь, что фактическая на‐
грузка на шины соответствует
выбранному давлению 3 131.
Зависимость от температуры Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
По этой причине проверку давле‐
ния необходимо проводить при не‐
прогретых шинах.
Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях безопасности рекомен‐
дуется следить, чтобы различие
глубины протектора шин на одной оси не превышало 2 мм.

290Уход за автомобилем
Установленной правилами мини‐
мальной глубине рисунка протек‐ тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Если износ передних колес больше износa задних колес, необходимоврямя от времени менять колеса
местами. Направление вращения
колес при этом не должно ме‐
няться.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Изменение размера шин
и колес Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐ дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐
являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин
следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐
низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Автомобили с легкосплавными ди‐
сками колес: При использовании
гаек-секреток установить декора‐
тивные колпаки на стальные диски
может оказаться невозможно.

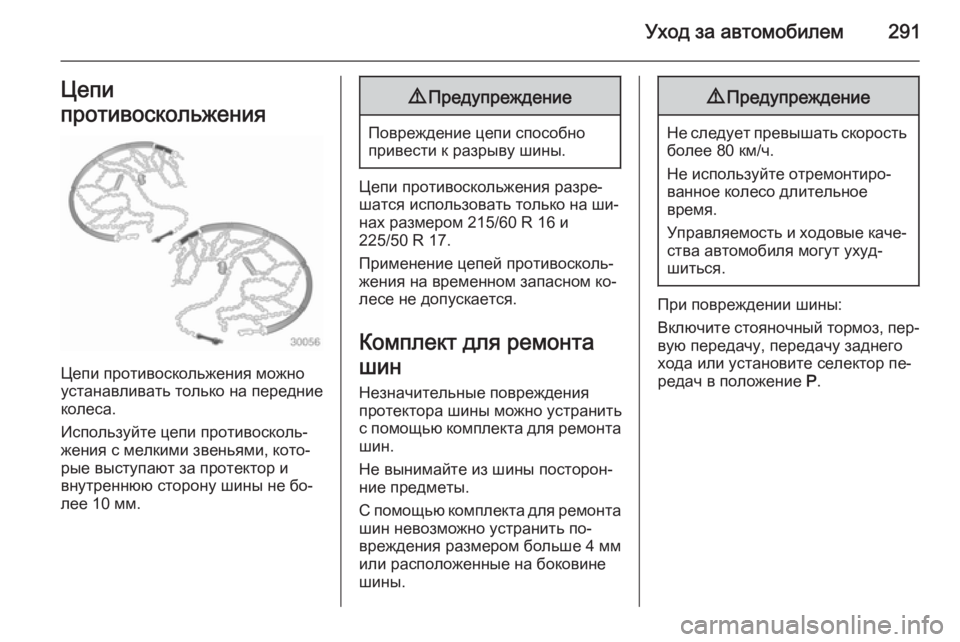

Уход за автомобилем291Цепи
противоскольжения
Цепи противоскольжения можно
устанавливать только на передние
колеса.
Используйте цепи противосколь‐
жения с мелкими звеньями, кото‐
рые выступают за протектор и
внутреннюю сторону шины не бо‐ лее 10 мм.
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Цепи противоскольжения разре‐
шатся использовать только на ши‐
нах размером 215/60 R 16 и
225/50 R 17.
Применение цепей противосколь‐
жения на временном запасном ко‐
лесе не допускается.
Комплект для ремонта
шин Незначительные повреждения
протектора шины можно устранить
с помощью комплекта для ремонта
шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.
9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз, пер‐ вую передачу, передачу заднего
хода или установите селектор пе‐
редач в положение Р.

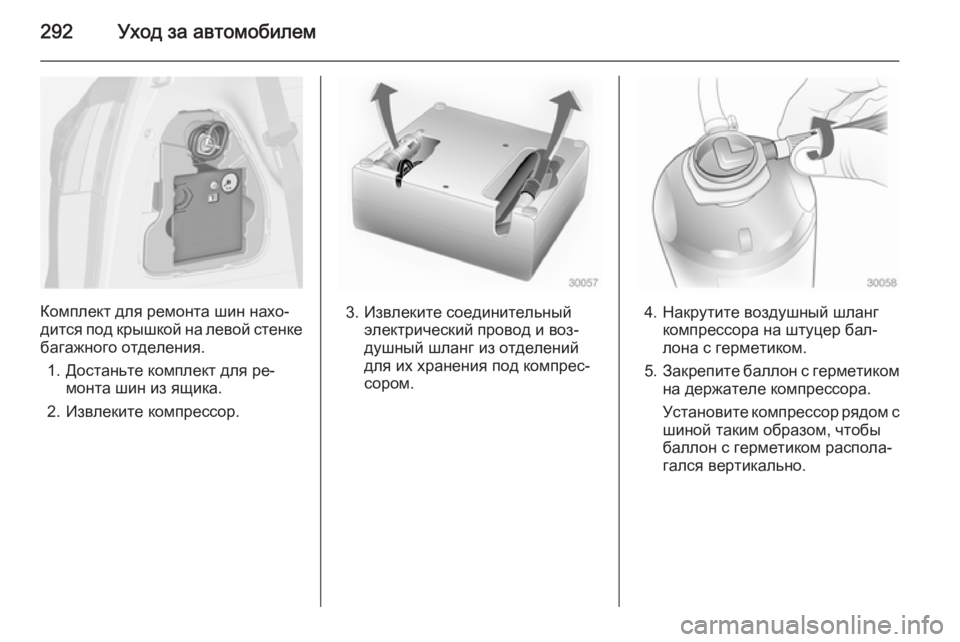

292Уход за автомобилем
Комплект для ремонта шин нахо‐
дится под крышкой на левой стенке
багажного отделения.
1. Достаньте комплект для ре‐ монта шин из ящика.
2. Извлеките компрессор.3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.

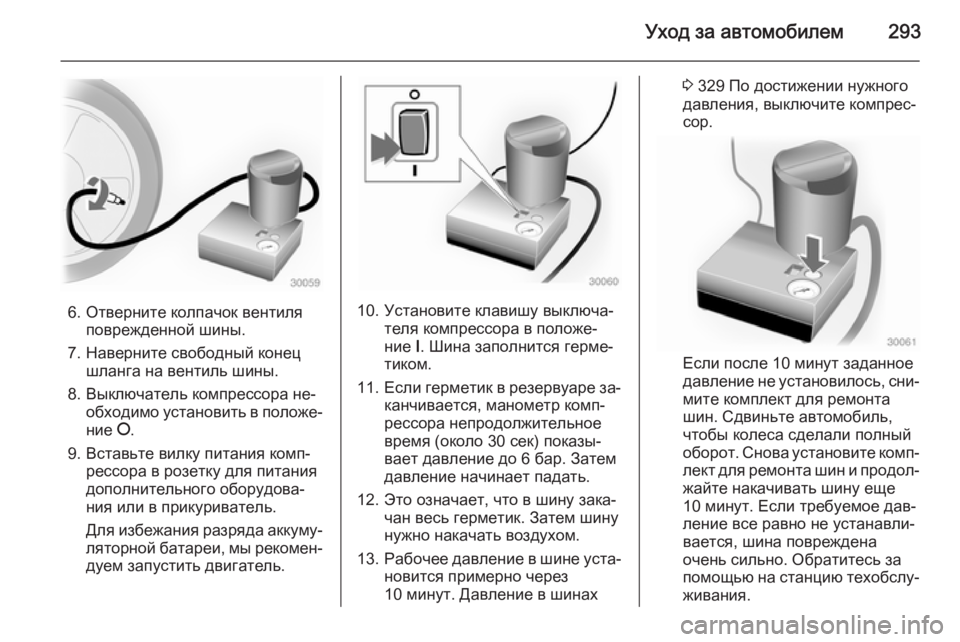

Уход за автомобилем293
6. Отверните колпачок вентиляповрежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи, мы рекомен‐ дуем запустить двигатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 329 По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.

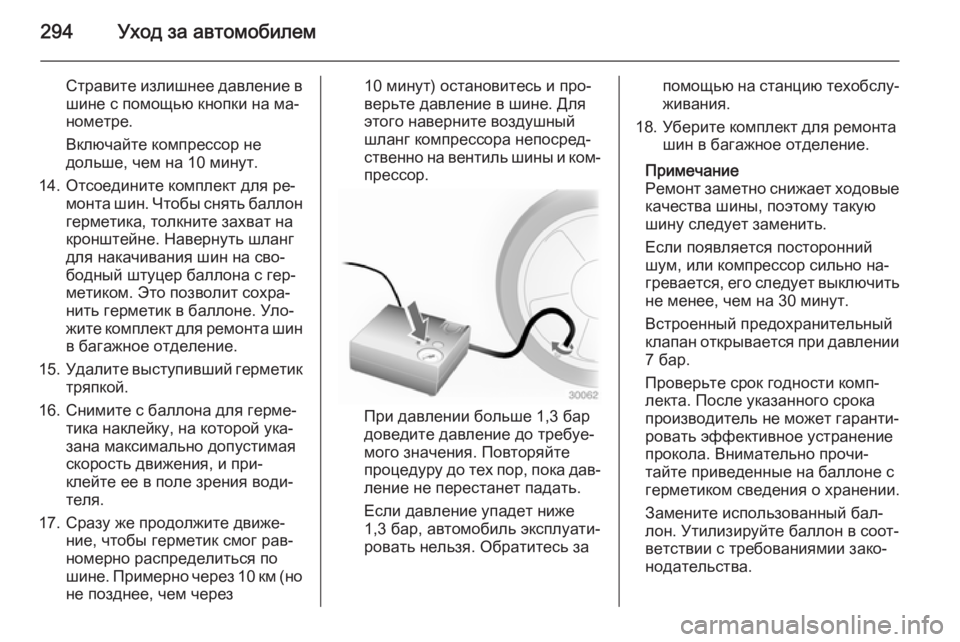

294Уход за автомобилем
Стравите излишнее давление в
шине с помощью кнопки на ма‐
нометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллонгерметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин
в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но не позднее, чем через10 минут) остановитесь и про‐
верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐ прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐ живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.

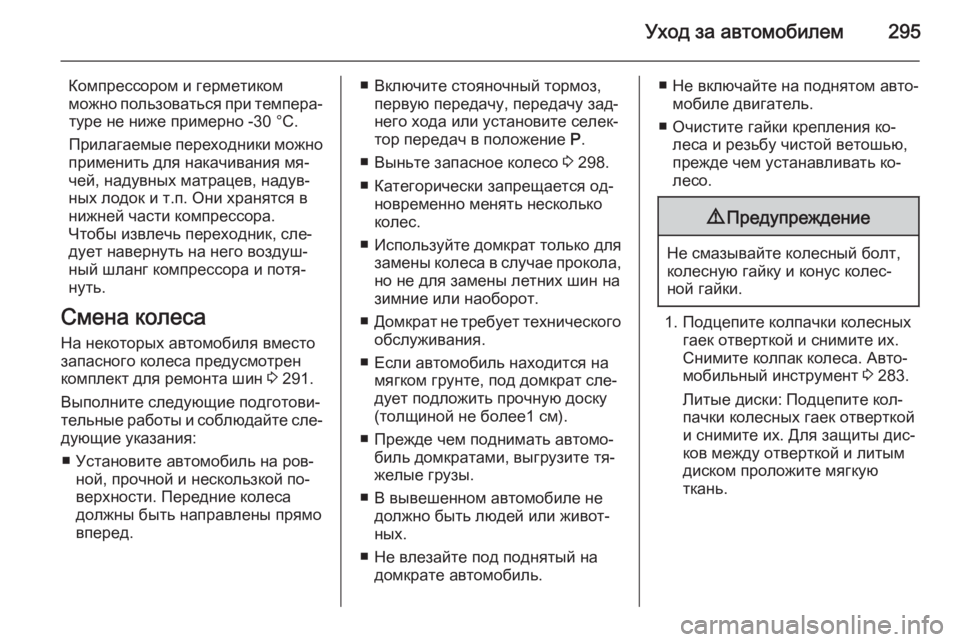

Уход за автомобилем295
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
применить для накачивания мя‐
чей, надувных матрацев, надув‐
ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 291.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо
вперед.■ Включите стояночный тормоз,
первую передачу, передачу зад‐него хода или установите селек‐
тор передач в положение Р.
■ Выньте запасное колесо 3 298.
■ Категорически запрещается од‐ новременно менять несколькоколес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Домкрат не требует технического
обслуживания.
■ Если автомобиль находится на мягком грунте, под домкрат сле‐
дует подложить прочную доску
(толщиной не более1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.
■ Не влезайте под поднятый на домкрате автомобиль.■ Не включайте на поднятом авто‐мобиле двигатель.
■ Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 283.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.

296Уход за автомобилем
2. Разложите колесный ключ и ус‐тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для скручивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Эта головка хранится в
вещевом отделении.3. На некоторых модификациях место под установку домкрата
может быть закрыто заглушкой.
Извлеките заглушку, потянув ее в сторону.4. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.

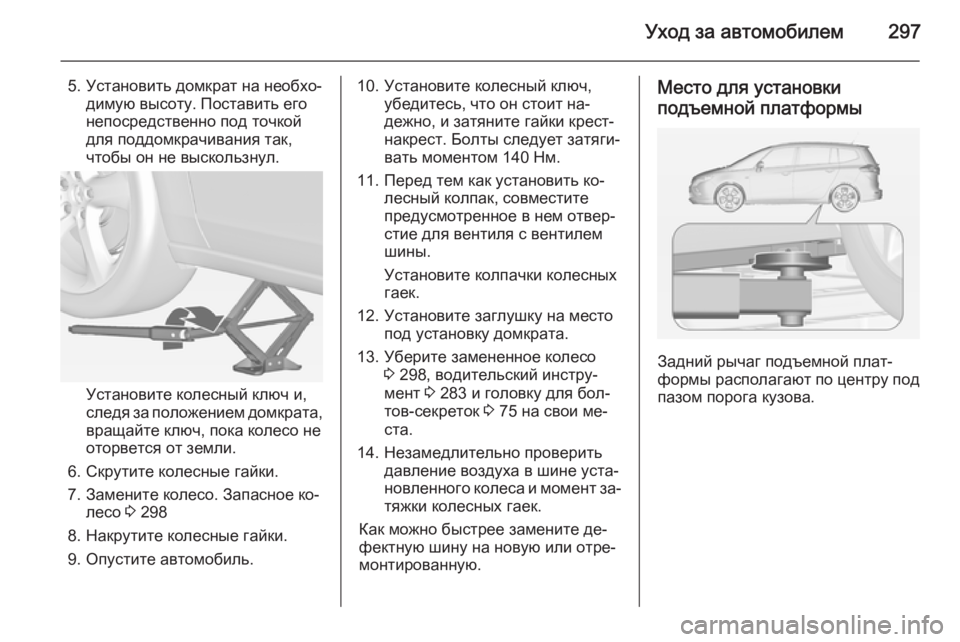

Уход за автомобилем297
5. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
6. Скрутите колесные гайки.
7. Замените колесо. Запасное ко‐ лесо 3 298
8. Накрутите колесные гайки. 9. Опустите автомобиль.
10. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 140 Нм.
11. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
12. Установите заглушку на место под установку домкрата.
13. Уберите замененное колесо 3 298, водительский инстру‐
мент 3 283 и головку для бол‐
тов-секреток 3 75 на свои ме‐
ста.
14. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Место для установки
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

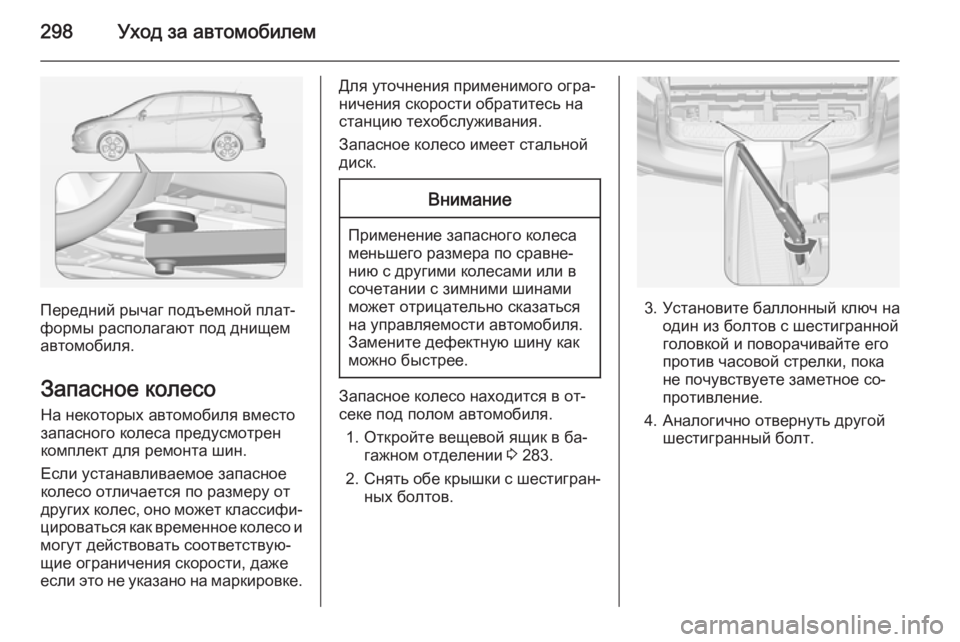

298Уход за автомобилем
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐
цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в от‐ секе под полом автомобиля.
1. Откройте вещевой ящик в ба‐ гажном отделении 3 283.
2. Снять обе крышки с шестигран‐
ных болтов.
3. Установите баллонный ключ на один из болтов с шестигранной
головкой и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное со‐
противление.
4. Аналогично отвернуть другой шестигранный болт.
