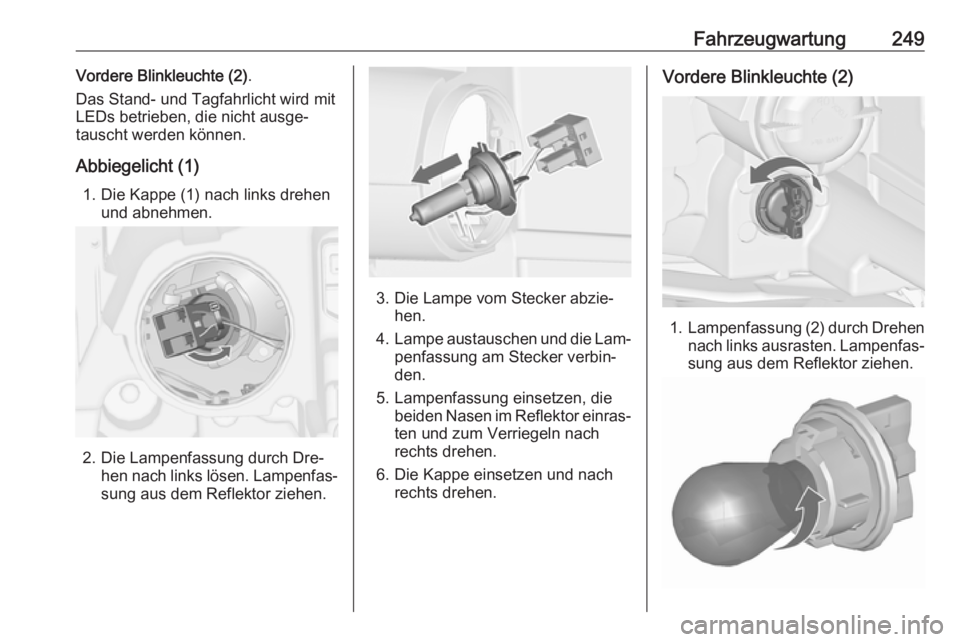

Fahrzeugwartung249Vordere Blinkleuchte (2).
Das Stand- und Tagfahrlicht wird mit
LEDs betrieben, die nicht ausge‐
tauscht werden können.
Abbiegelicht (1) 1. Die Kappe (1) nach links drehen und abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker abzie‐ hen.
4. Lampe austauschen und die Lam‐
penfassung am Stecker verbin‐
den.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte (2)
1.Lampenfassung (2) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Reflektor ziehen.

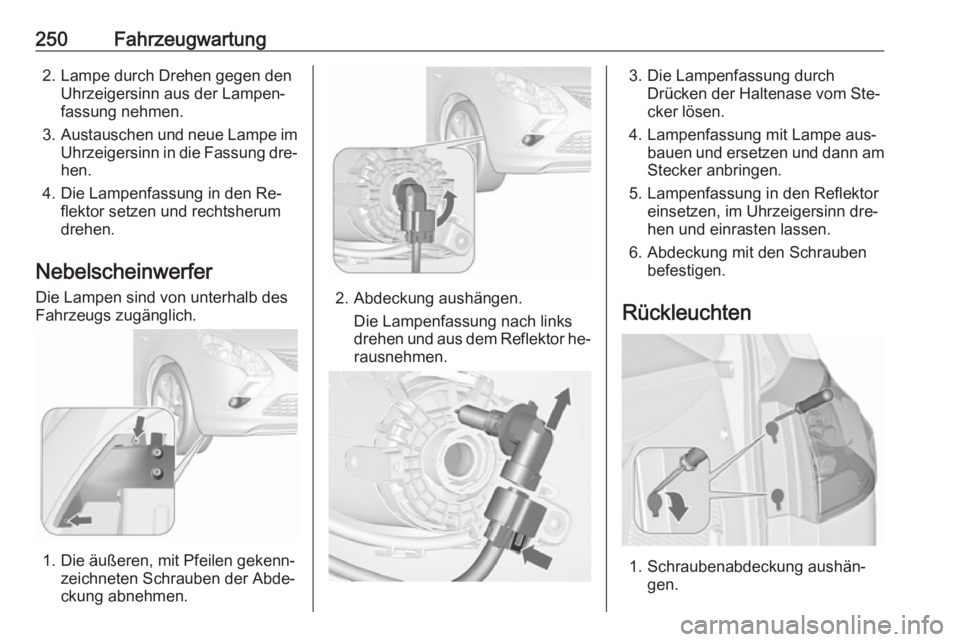

250Fahrzeugwartung2. Lampe durch Drehen gegen denUhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Die Lampenfassung in den Re‐ flektor setzen und rechtsherum
drehen.
Nebelscheinwerfer Die Lampen sind von unterhalb desFahrzeugs zugänglich.
1. Die äußeren, mit Pfeilen gekenn‐ zeichneten Schrauben der Abde‐
ckung abnehmen.
2. Abdeckung aushängen.
Die Lampenfassung nach links
drehen und aus dem Reflektor he‐
rausnehmen.
3. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
4. Lampenfassung mit Lampe aus‐ bauen und ersetzen und dann amStecker anbringen.
5. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn dre‐
hen und einrasten lassen.
6. Abdeckung mit den Schrauben befestigen.
Rückleuchten
1. Schraubenabdeckung aushän‐ gen.

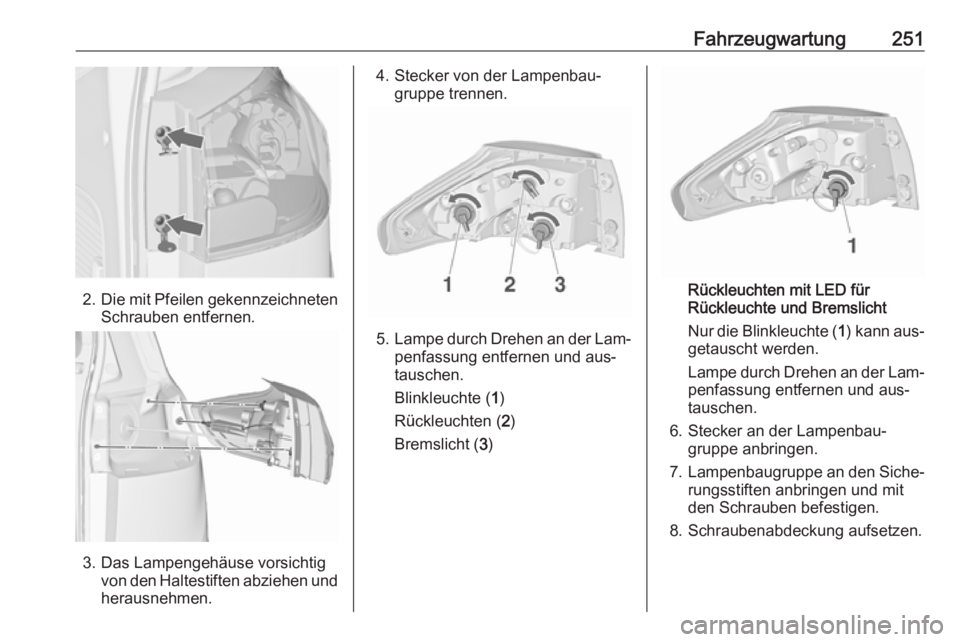

Fahrzeugwartung251
2.Die mit Pfeilen gekennzeichneten
Schrauben entfernen.
3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen.
4. Stecker von der Lampenbau‐ gruppe trennen.
5.Lampe durch Drehen an der Lam‐
penfassung entfernen und aus‐
tauschen.
Blinkleuchte ( 1)
Rückleuchten ( 2)
Bremslicht ( 3)
Rückleuchten mit LED für
Rückleuchte und Bremslicht
Nur die Blinkleuchte ( 1) kann aus‐
getauscht werden.
Lampe durch Drehen an der Lam‐
penfassung entfernen und aus‐
tauschen.
6. Stecker an der Lampenbau‐ gruppe anbringen.
7. Lampenbaugruppe an den Siche‐
rungsstiften anbringen und mit
den Schrauben befestigen.
8. Schraubenabdeckung aufsetzen.

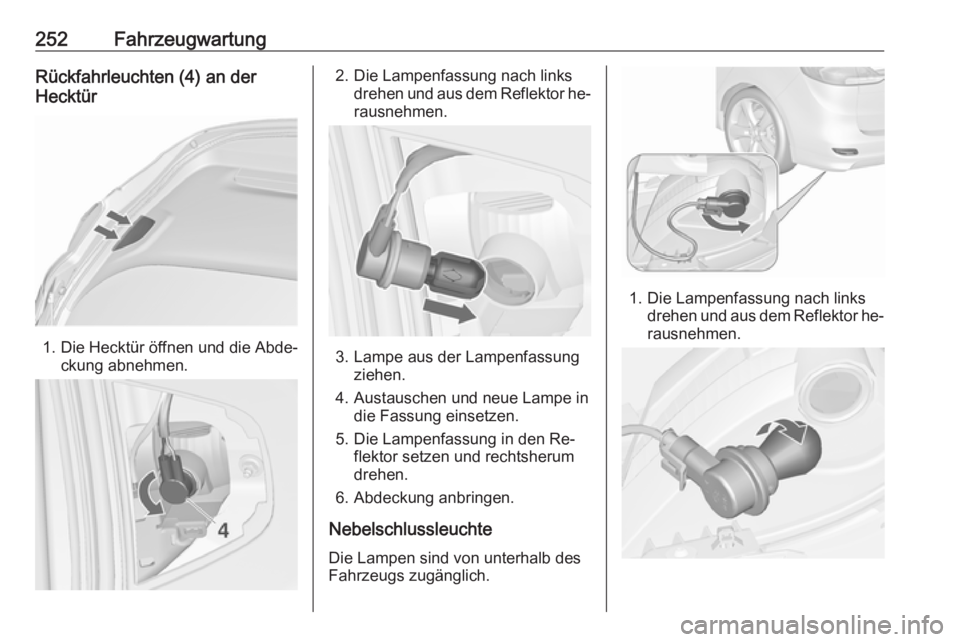

252FahrzeugwartungRückfahrleuchten (4) an der
Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.
2. Die Lampenfassung nach linksdrehen und aus dem Reflektor he‐
rausnehmen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Die Lampenfassung in den Re‐ flektor setzen und rechtsherumdrehen.
6. Abdeckung anbringen.
Nebelschlussleuchte
Die Lampen sind von unterhalb des Fahrzeugs zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐rausnehmen.

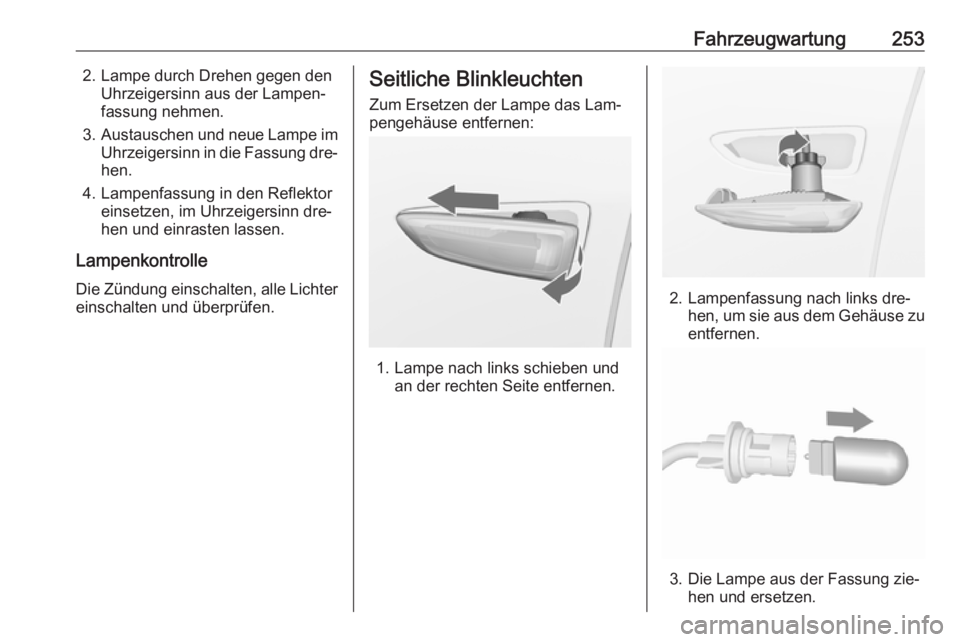

Fahrzeugwartung2532. Lampe durch Drehen gegen denUhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
4. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn dre‐
hen und einrasten lassen.
Lampenkontrolle Die Zündung einschalten, alle Lichter
einschalten und überprüfen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.

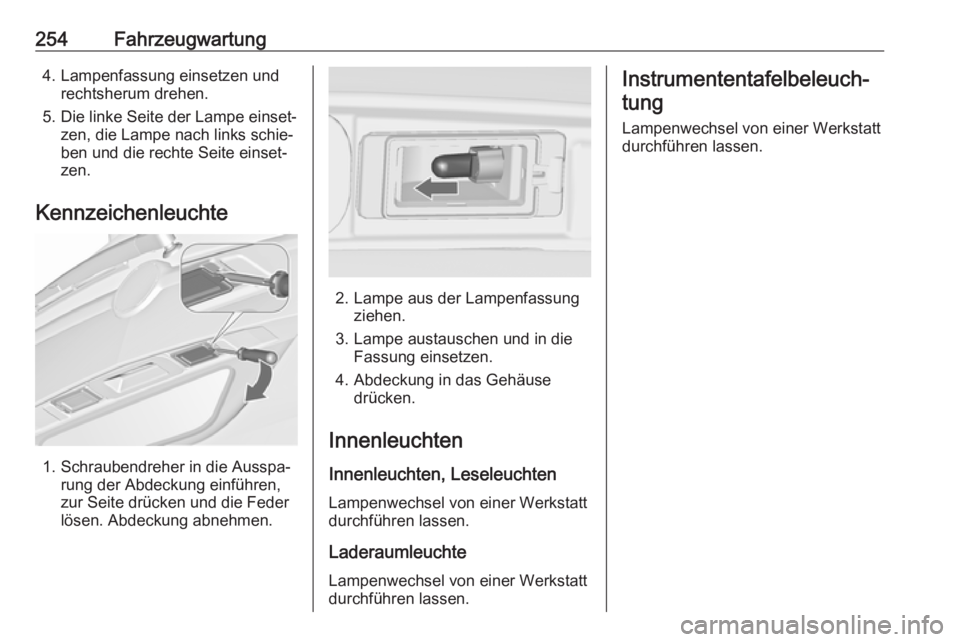

254Fahrzeugwartung4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen. Abdeckung abnehmen.
2. Lampe aus der Lampenfassung ziehen.
3. Lampe austauschen und in die Fassung einsetzen.
4. Abdeckung in das Gehäuse drücken.
Innenleuchten Innenleuchten, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

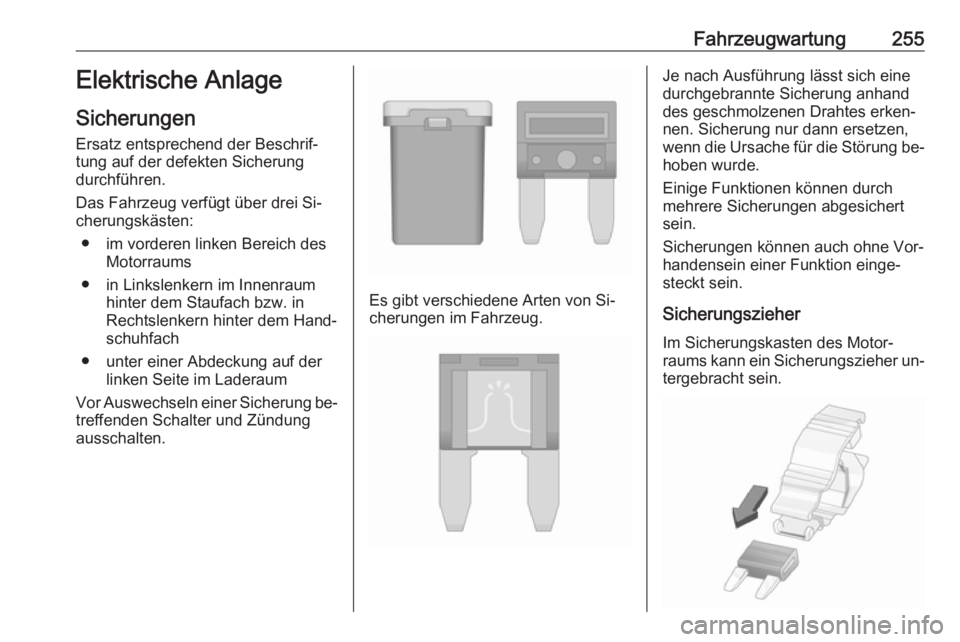

Fahrzeugwartung255Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐
schuhfach
● unter einer Abdeckung auf der linken Seite im Laderaum
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.

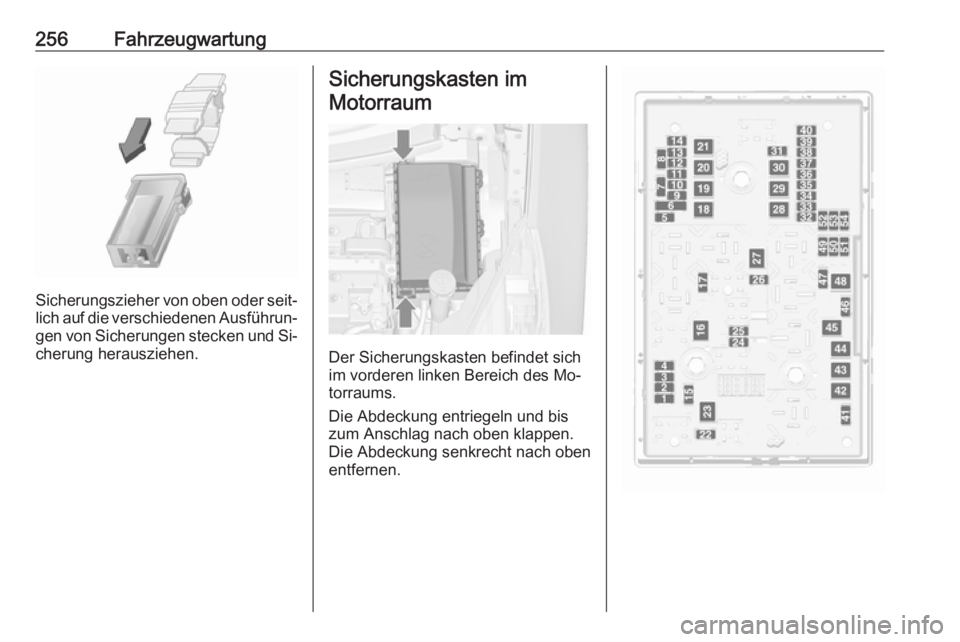

256Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

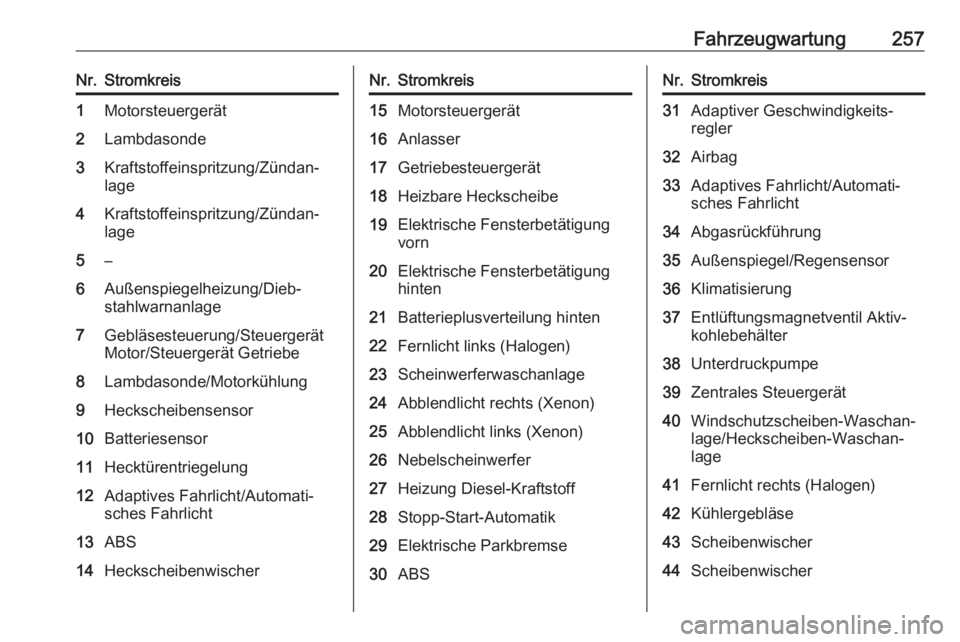

Fahrzeugwartung257Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung/Zündan‐
lage4Kraftstoffeinspritzung/Zündan‐
lage5–6Außenspiegelheizung/Dieb‐
stahlwarnanlage7Gebläsesteuerung/Steuergerät
Motor/Steuergerät Getriebe8Lambdasonde/Motorkühlung9Heckscheibensensor10Batteriesensor11Hecktürentriegelung12Adaptives Fahrlicht/Automati‐
sches Fahrlicht13ABS14HeckscheibenwischerNr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Stopp-Start-Automatik29Elektrische Parkbremse30ABSNr.Stromkreis31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht/Automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel/Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Windschutzscheiben-Waschan‐
lage/Heckscheiben-Waschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44Scheibenwischer

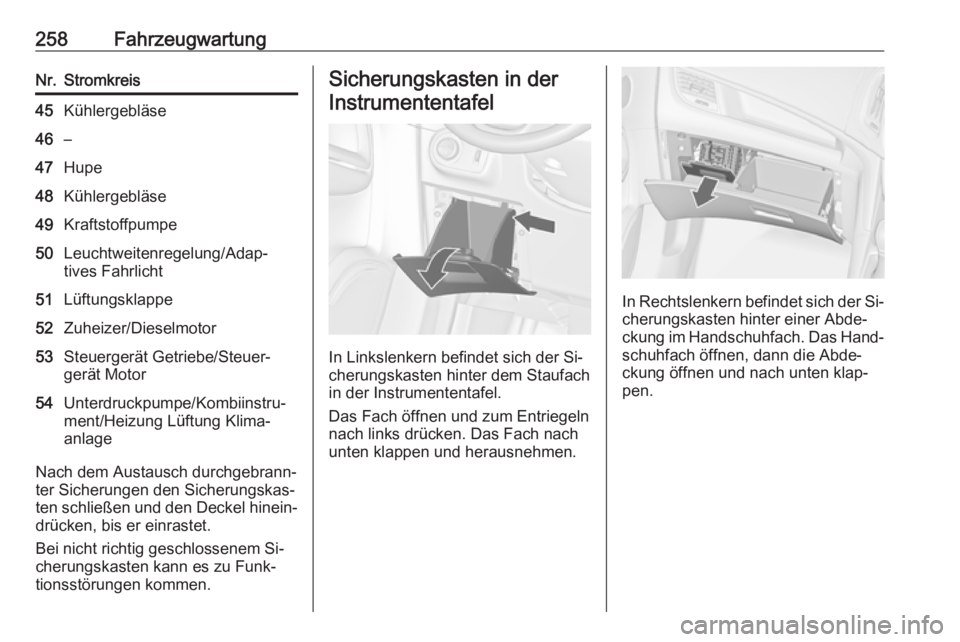

258FahrzeugwartungNr.Stromkreis45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung/Adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer/Dieselmotor53Steuergerät Getriebe/Steuer‐
gerät Motor54Unterdruckpumpe/Kombiinstru‐
ment/Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐
drücken, bis er einrastet.
Bei nicht richtig geschlossenem Si‐
cherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
