OPEL ZAFIRA C 2016.5 Betriebsanleitung (in German)

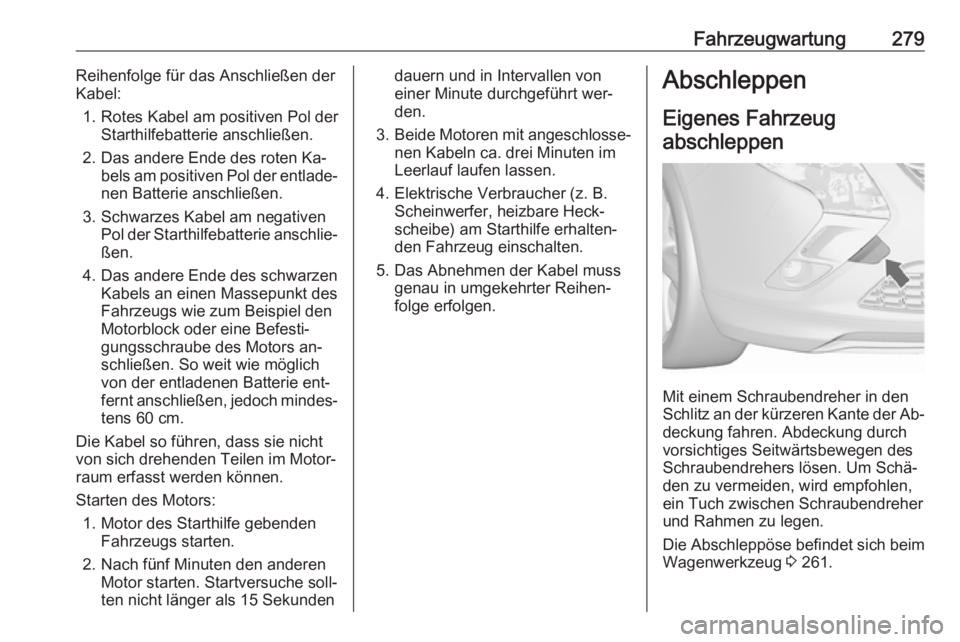

Fahrzeugwartung279Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Batterie ent‐
fernt anschließen, jedoch mindes‐ tens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekundendauern und in Intervallen von
einer Minute durchgeführt wer‐
den.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeugabschleppen
Mit einem Schraubendreher in den
Schlitz an der kürzeren Kante der Ab‐
deckung fahren. Abdeckung durch
vorsichtiges Seitwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 261.

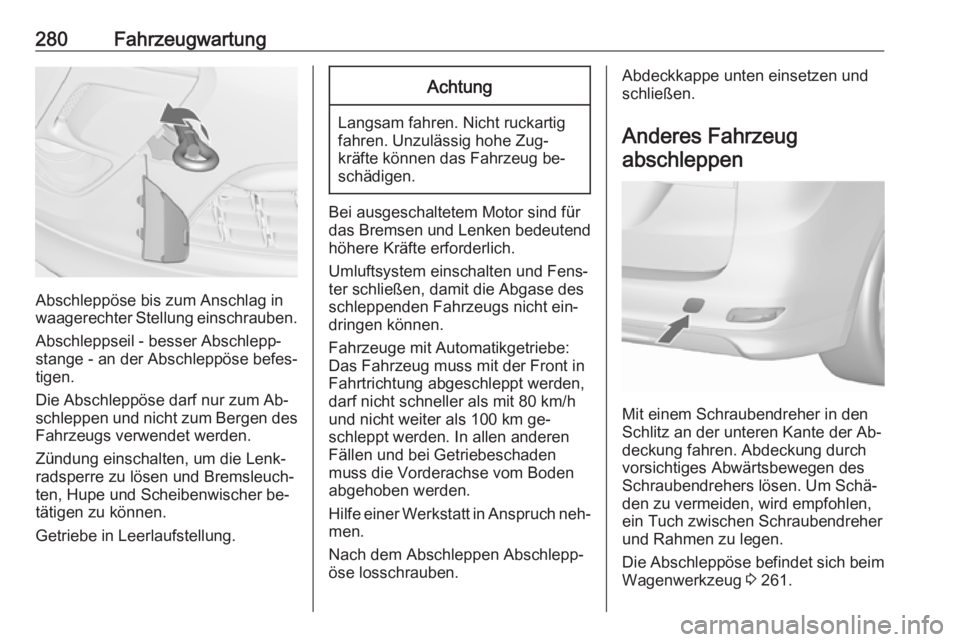

280Fahrzeugwartung
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen des
Fahrzeugs verwendet werden.
Zündung einschalten, um die Lenk‐
radsperre zu lösen und Bremsleuch‐
ten, Hupe und Scheibenwischer be‐
tätigen zu können.
Getriebe in Leerlaufstellung.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Umluftsystem einschalten und Fens‐
ter schließen, damit die Abgase des
schleppenden Fahrzeugs nicht ein‐
dringen können.
Fahrzeuge mit Automatikgetriebe: Das Fahrzeug muss mit der Front in
Fahrtrichtung abgeschleppt werden,
darf nicht schneller als mit 80 km/h
und nicht weiter als 100 km ge‐
schleppt werden. In allen anderen
Fällen und bei Getriebeschaden
muss die Vorderachse vom Boden
abgehoben werden.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
schließen.
Anderes Fahrzeug abschleppen
Mit einem Schraubendreher in den
Schlitz an der unteren Kante der Ab‐
deckung fahren. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 261.

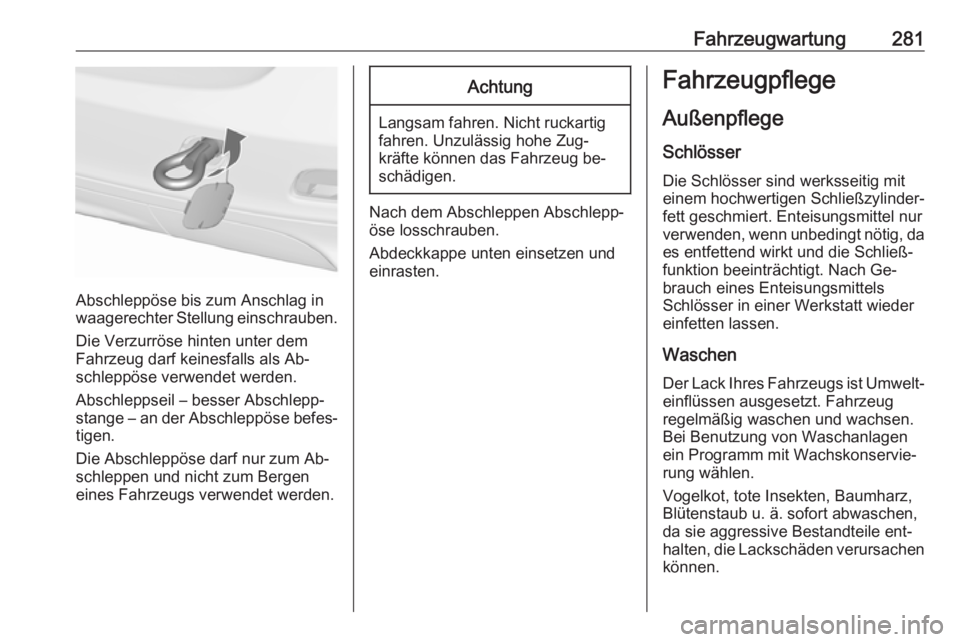

Fahrzeugwartung281
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als Ab‐
schleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe unten einsetzen und
einrasten.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen Der Lack Ihres Fahrzeugs ist Umwelt‐
einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐ rung wählen.
Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen können.

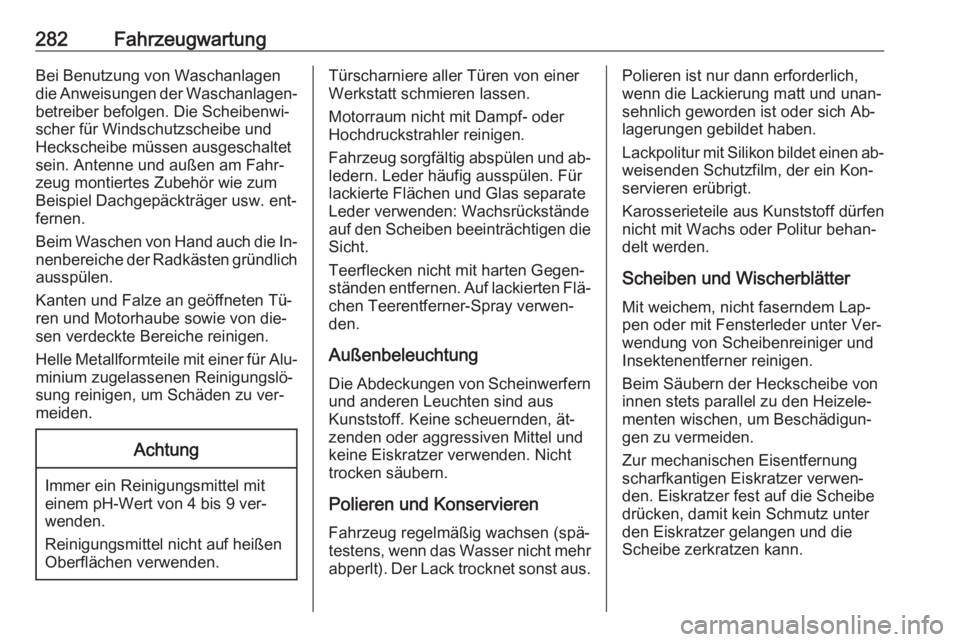

282FahrzeugwartungBei Benutzung von Waschanlagendie Anweisungen der Waschanlagen‐
betreiber befolgen. Die Scheibenwi‐
scher für Windschutzscheibe und
Heckscheibe müssen ausgeschaltet
sein. Antenne und außen am Fahr‐
zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐ nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für Alu‐ minium zugelassenen Reinigungslö‐
sung reinigen, um Schäden zu ver‐
meiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Türscharniere aller Türen von einer Werkstatt schmieren lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeug sorgfältig abspülen und ab‐
ledern. Leder häufig ausspülen. Für lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐ chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung Die Abdeckungen von Scheinwerfern
und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐ zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.
Lackpolitur mit Silikon bildet einen ab‐ weisenden Schutzfilm, der ein Kon‐servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe
drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.

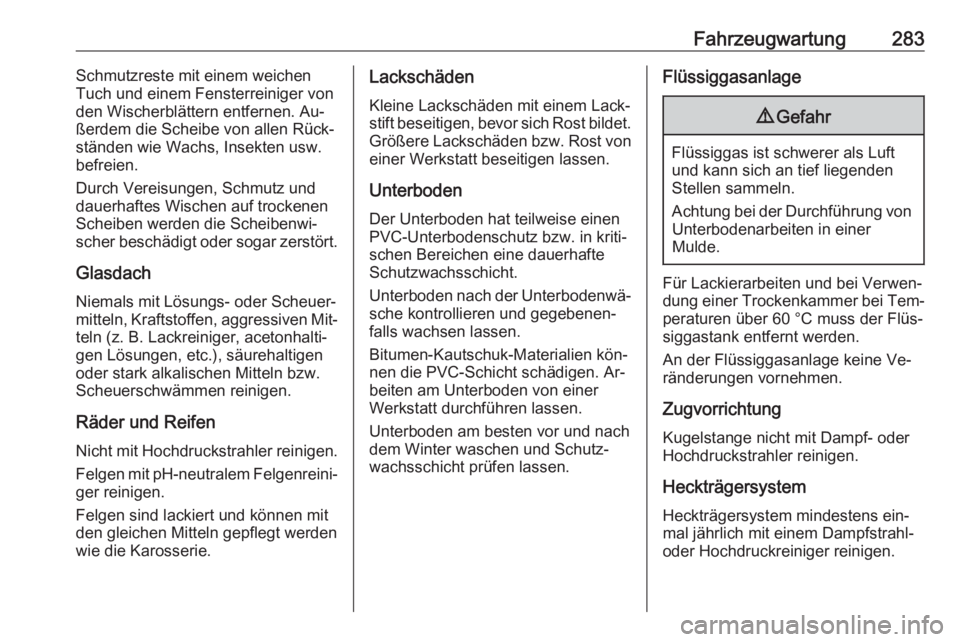

Fahrzeugwartung283Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen. Au‐
ßerdem die Scheibe von allen Rück‐
ständen wie Wachs, Insekten usw.
befreien.
Durch Vereisungen, Schmutz und dauerhaftes Wischen auf trockenen Scheiben werden die Scheibenwi‐
scher beschädigt oder sogar zerstört.
Glasdach Niemals mit Lösungs- oder Scheuer‐
mitteln, Kraftstoffen, aggressiven Mit‐
teln (z. B. Lackreiniger, acetonhalti‐
gen Lösungen, etc.), säurehaltigen
oder stark alkalischen Mitteln bzw.
Scheuerschwämmen reinigen.
Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden
wie die Karosserie.Lackschäden
Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
Bitumen-Kautschuk-Materialien kön‐
nen die PVC-Schicht schädigen. Ar‐ beiten am Unterboden von einer
Werkstatt durchführen lassen.
Unterboden am besten vor und nach
dem Winter waschen und Schutz‐
wachsschicht prüfen lassen.Flüssiggasanlage9 Gefahr
Flüssiggas ist schwerer als Luft
und kann sich an tief liegenden Stellen sammeln.
Achtung bei der Durchführung von Unterbodenarbeiten in einer
Mulde.
Für Lackierarbeiten und bei Verwen‐ dung einer Trockenkammer bei Tem‐ peraturen über 60 °C muss der Flüs‐
siggastank entfernt werden.
An der Flüssiggasanlage keine Ve‐ ränderungen vornehmen.
Zugvorrichtung Kugelstange nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Heckträgersystem Heckträgersystem mindestens ein‐
mal jährlich mit einem Dampfstrahl-
oder Hochdruckreiniger reinigen.

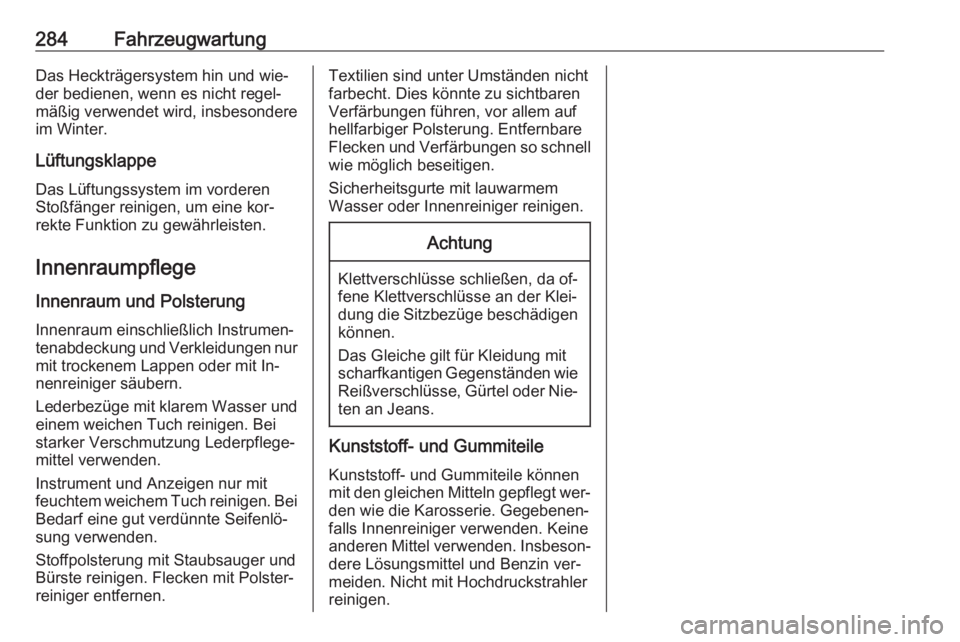

284FahrzeugwartungDas Heckträgersystem hin und wie‐
der bedienen, wenn es nicht regel‐
mäßig verwendet wird, insbesondere
im Winter.
Lüftungsklappe
Das Lüftungssystem im vorderen Stoßfänger reinigen, um eine kor‐
rekte Funktion zu gewährleisten.
Innenraumpflege
Innenraum und Polsterung Innenraum einschließlich Instrumen‐
tenabdeckung und Verkleidungen nur
mit trockenem Lappen oder mit In‐
nenreiniger säubern.
Lederbezüge mit klarem Wasser und
einem weichen Tuch reinigen. Bei
starker Verschmutzung Lederpflege‐
mittel verwenden.
Instrument und Anzeigen nur mit feuchtem weichem Tuch reinigen. Bei Bedarf eine gut verdünnte Seifenlö‐
sung verwenden.
Stoffpolsterung mit Staubsauger und
Bürste reinigen. Flecken mit Polster‐
reiniger entfernen.Textilien sind unter Umständen nicht farbecht. Dies könnte zu sichtbaren
Verfärbungen führen, vor allem auf
hellfarbiger Polsterung. Entfernbare
Flecken und Verfärbungen so schnell
wie möglich beseitigen.
Sicherheitsgurte mit lauwarmem
Wasser oder Innenreiniger reinigen.Achtung
Klettverschlüsse schließen, da of‐
fene Klettverschlüsse an der Klei‐
dung die Sitzbezüge beschädigen können.
Das Gleiche gilt für Kleidung mit
scharfkantigen Gegenständen wie
Reißverschlüsse, Gürtel oder Nie‐ ten an Jeans.
Kunststoff- und Gummiteile
Kunststoff- und Gummiteile können
mit den gleichen Mitteln gepflegt wer‐
den wie die Karosserie. Gegebenen‐
falls Innenreiniger verwenden. Keine
anderen Mittel verwenden. Insbeson‐
dere Lösungsmittel und Benzin ver‐ meiden. Nicht mit Hochdruckstrahler
reinigen.

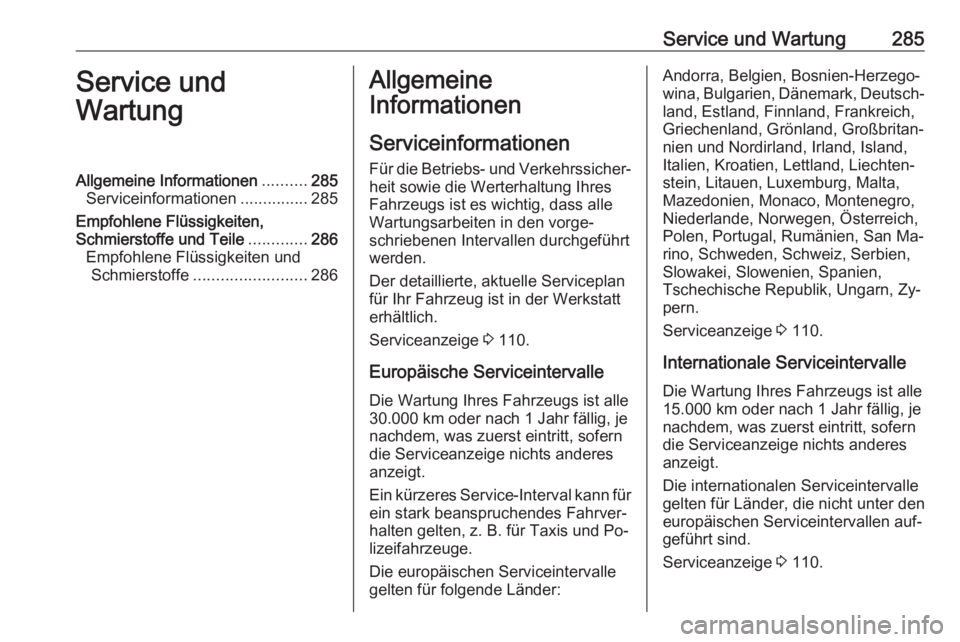

Service und Wartung285Service und
WartungAllgemeine Informationen ..........285
Serviceinformationen ...............285
Empfohlene Flüssigkeiten,
Schmierstoffe und Teile .............286
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 286Allgemeine
Informationen
Serviceinformationen
Für die Betriebs- und Verkehrssicher‐ heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 110.
Europäische Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Ein kürzeres Service-Interval kann für
ein stark beanspruchendes Fahrver‐
halten gelten, z. B. für Taxis und Po‐
lizeifahrzeuge.
Die europäischen Serviceintervalle
gelten für folgende Länder:Andorra, Belgien, Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Deutsch‐
land, Estland, Finnland, Frankreich,
Griechenland, Grönland, Großbritan‐
nien und Nordirland, Irland, Island,
Italien, Kroatien, Lettland, Liechten‐
stein, Litauen, Luxemburg, Malta,
Mazedonien, Monaco, Montenegro,
Niederlande, Norwegen, Österreich,
Polen, Portugal, Rumänien, San Ma‐
rino, Schweden, Schweiz, Serbien,
Slowakei, Slowenien, Spanien,
Tschechische Republik, Ungarn, Zy‐
pern.
Serviceanzeige 3 110.
Internationale Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Die internationalen Serviceintervalle
gelten für Länder, die nicht unter den
europäischen Serviceintervallen auf‐
geführt sind.
Serviceanzeige 3 110.

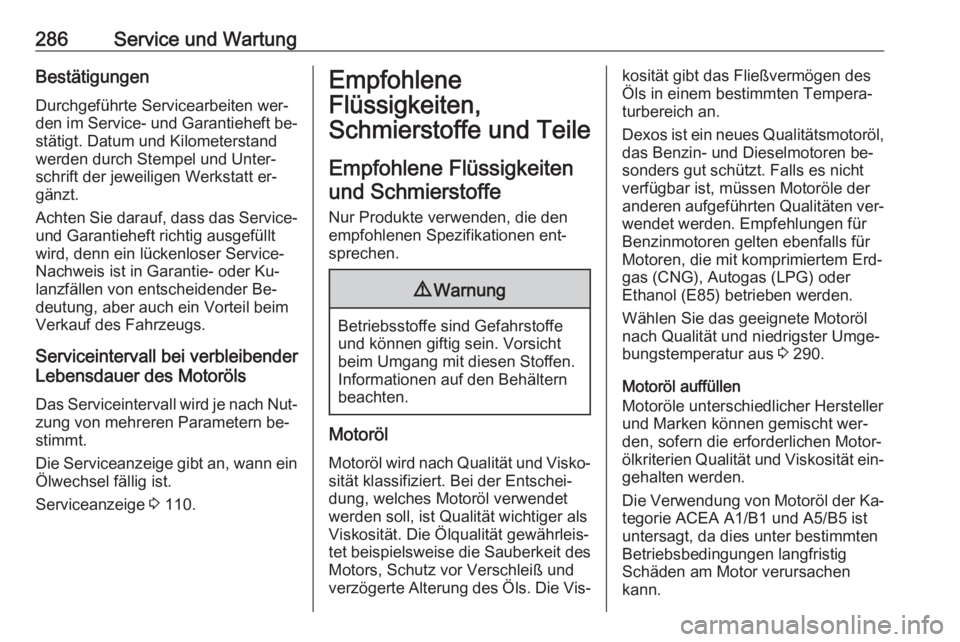

286Service und WartungBestätigungenDurchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft be‐ stätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt er‐ gänzt.
Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder Ku‐
lanzfällen von entscheidender Be‐
deutung, aber auch ein Vorteil beim Verkauf des Fahrzeugs.
Serviceintervall bei verbleibender
Lebensdauer des Motoröls
Das Serviceintervall wird je nach Nut‐
zung von mehreren Parametern be‐
stimmt.
Die Serviceanzeige gibt an, wann ein Ölwechsel fällig ist.
Serviceanzeige 3 110.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeitenund Schmierstoffe
Nur Produkte verwenden, die den
empfohlenen Spezifikationen ent‐
sprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität gewährleis‐
tet beispielsweise die Sauberkeit des
Motors, Schutz vor Verschleiß und
verzögerte Alterung des Öls. Die Vis‐
kosität gibt das Fließvermögen des
Öls in einem bestimmten Tempera‐
turbereich an.
Dexos ist ein neues Qualitätsmotoröl,
das Benzin- und Dieselmotoren be‐
sonders gut schützt. Falls es nicht
verfügbar ist, müssen Motoröle der
anderen aufgeführten Qualitäten ver‐ wendet werden. Empfehlungen für
Benzinmotoren gelten ebenfalls für
Motoren, die mit komprimiertem Erd‐
gas (CNG), Autogas (LPG) oder
Ethanol (E85) betrieben werden.
Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 290.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die erforderlichen Motor‐ ölkriterien Qualität und Viskosität ein‐ gehalten werden.
Die Verwendung von Motoröl der Ka‐
tegorie ACEA A1/B1 und A5/B5 ist
untersagt, da dies unter bestimmten
Betriebsbedingungen langfristig
Schäden am Motor verursachen
kann.

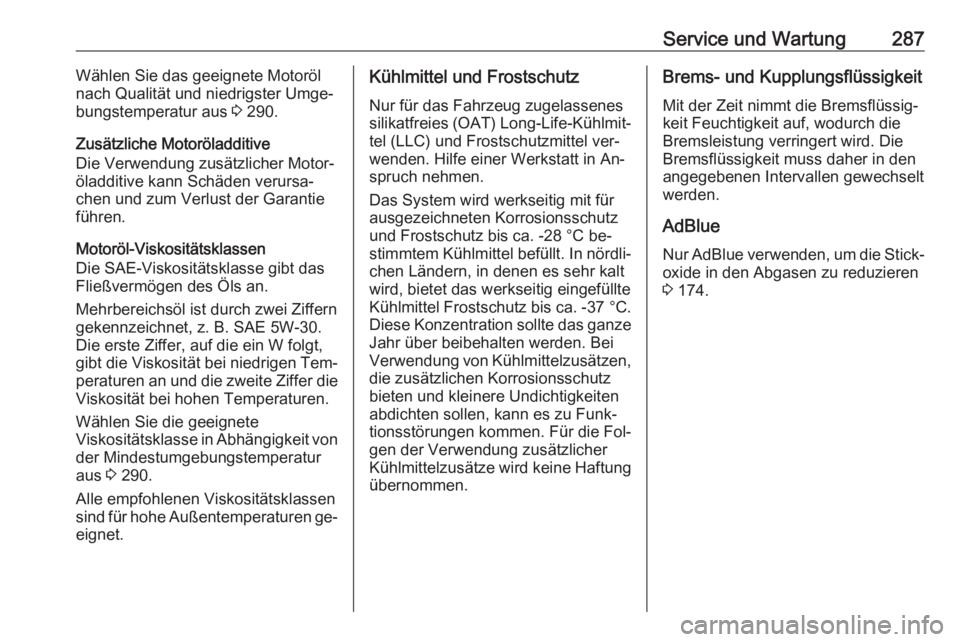

Service und Wartung287Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 290.
Zusätzliche Motoröladditive Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt das
Fließvermögen des Öls an.
Mehrbereichsöl ist durch zwei Ziffern
gekennzeichnet, z. B. SAE 5W-30.
Die erste Ziffer, auf die ein W folgt,
gibt die Viskosität bei niedrigen Tem‐
peraturen an und die zweite Ziffer die
Viskosität bei hohen Temperaturen.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von der Mindestumgebungstemperatur
aus 3 290.
Alle empfohlenen Viskositätsklassen
sind für hohe Außentemperaturen ge‐
eignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel ver‐
wenden. Hilfe einer Werkstatt in An‐
spruch nehmen.
Das System wird werkseitig mit für ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -28 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐
chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Bei Verwendung von Kühlmittelzusätzen,
die zusätzlichen Korrosionsschutz
bieten und kleinere Undichtigkeiten
abdichten sollen, kann es zu Funk‐
tionsstörungen kommen. Für die Fol‐
gen der Verwendung zusätzlicher
Kühlmittelzusätze wird keine Haftung
übernommen.Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlueNur AdBlue verwenden, um die Stick‐
oxide in den Abgasen zu reduzieren
3 174.

288Technische DatenTechnische DatenFahrzeugidentifizierung.............288
Fahrzeug-Identifizierungsnum‐ mer ......................................... 288
Typschild ................................. 288
Motorenidentifizierung .............289
Fahrzeugdaten .......................... 290
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 290
Motordaten .............................. 293
Fahrwerte ................................ 297
Fahrzeuggewicht .....................299
Abmessungen ......................... 301
Füllmengen .............................. 302
Reifendrücke ........................... 304Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist eventuell in das Typschild und das Bodenblech unter der Bodenab‐
deckung eingestanzt, erkennbar unter einer Abdeckung.
Die Fahrzeug-Identifizierungsnum‐ mer kann auch in die Instrumententa‐
fel eingestanzt sein, erkennbar durch
die Windschutzscheibe, oder im Mo‐
torraum am rechten Karosserieblech.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.
