OPEL ZAFIRA C 2016.5 Instruksjonsbok

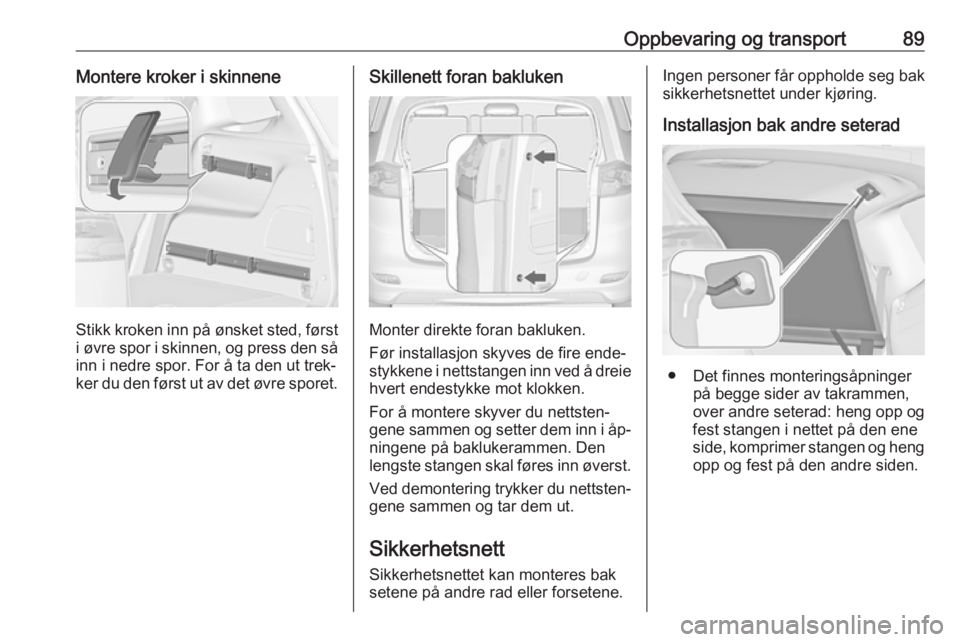

Oppbevaring og transport89Montere kroker i skinnene
Stikk kroken inn på ønsket sted, førsti øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Skillenett foran bakluken
Monter direkte foran bakluken.
Før installasjon skyves de fire ende‐
stykkene i nettstangen inn ved å dreie hvert endestykke mot klokken.
For å montere skyver du nettsten‐
gene sammen og setter dem inn i åp‐
ningene på baklukerammen. Den
lengste stangen skal føres inn øverst.
Ved demontering trykker du nettsten‐
gene sammen og tar dem ut.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
setene på andre rad eller forsetene.
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Installasjon bak andre seterad
● Det finnes monteringsåpninger på begge sider av takrammen,
over andre seterad: heng opp og
fest stangen i nettet på den ene
side, komprimer stangen og heng opp og fest på den andre siden.

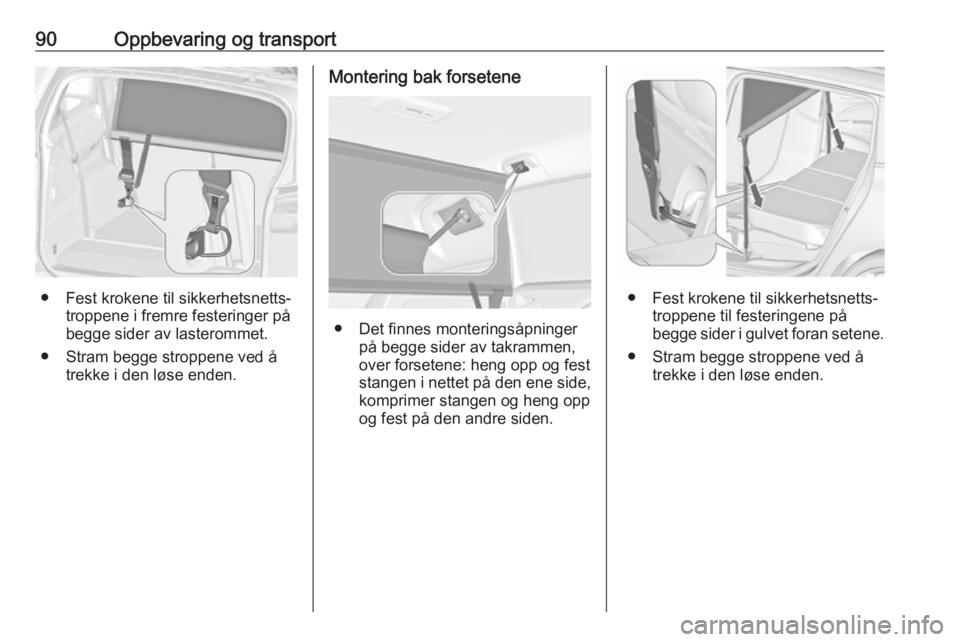

90Oppbevaring og transport
● Fest krokene til sikkerhetsnetts‐troppene i fremre festeringer på
begge sider av lasterommet.
● Stram begge stroppene ved å trekke i den løse enden.
Montering bak forsetene
● Det finnes monteringsåpninger på begge sider av takrammen,
over forsetene: heng opp og fest
stangen i nettet på den ene side,
komprimer stangen og heng opp
og fest på den andre siden.
● Fest krokene til sikkerhetsnetts‐ troppene til festeringene på
begge sider i gulvet foran setene.
● Stram begge stroppene ved å trekke i den løse enden.

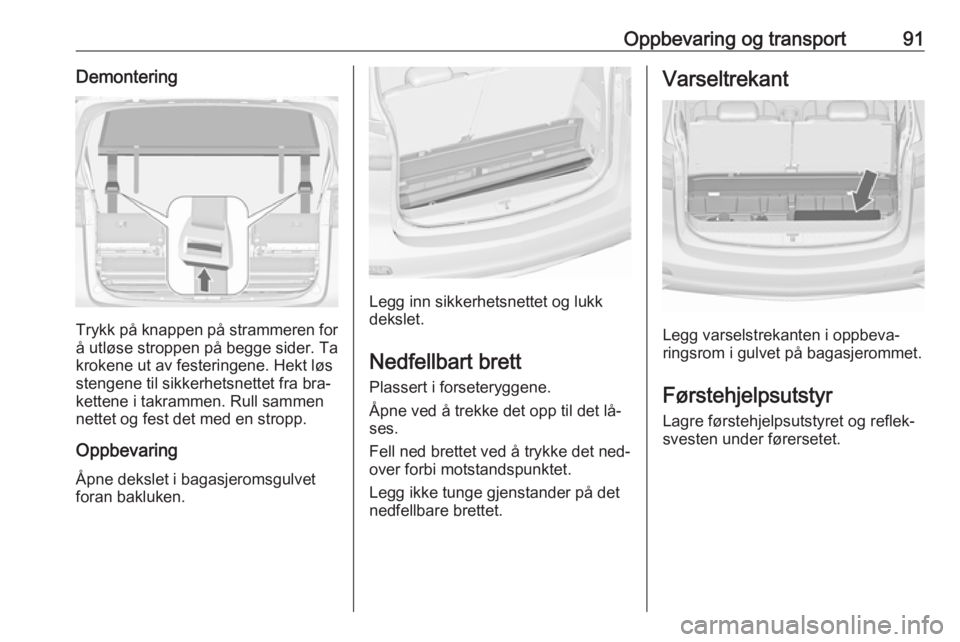

Oppbevaring og transport91Demontering
Trykk på knappen på strammeren for
å utløse stroppen på begge sider. Ta
krokene ut av festeringene. Hekt løs
stengene til sikkerhetsnettet fra bra‐
kettene i takrammen. Rull sammen
nettet og fest det med en stropp.
OppbevaringÅpne dekslet i bagasjeromsgulvet
foran bakluken.
Legg inn sikkerhetsnettet og lukk
dekslet.
Nedfellbart brett Plassert i forseteryggene.
Åpne ved å trekke det opp til det lå‐
ses.
Fell ned brettet ved å trykke det ned‐
over forbi motstandspunktet.
Legg ikke tunge gjenstander på det
nedfellbare brettet.
Varseltrekant
Legg varselstrekanten i oppbeva‐
ringsrom i gulvet på bagasjerommet.
Førstehjelpsutstyr
Lagre førstehjelpsutstyret og reflek‐
svesten under førersetet.

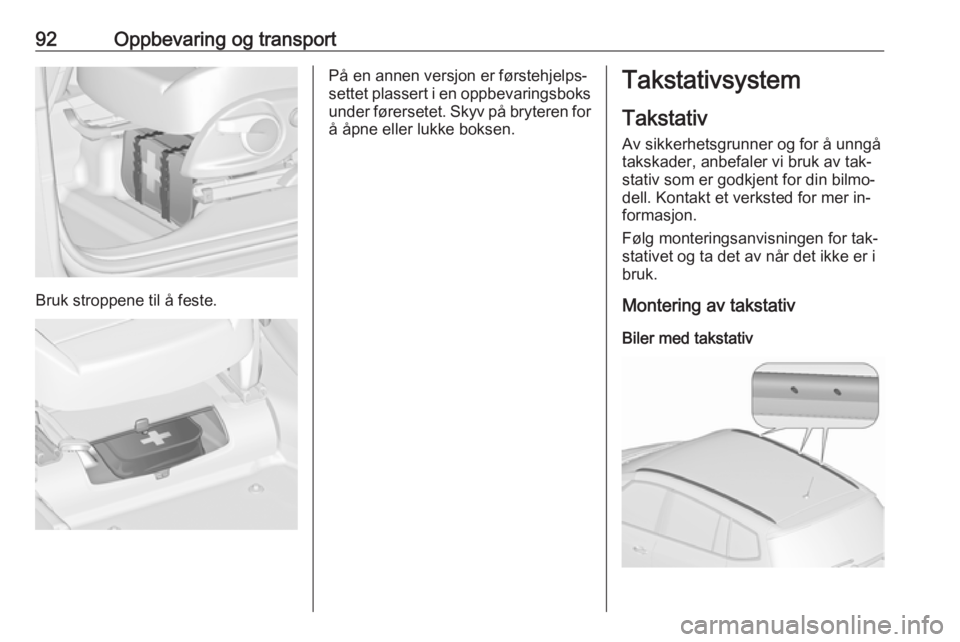

92Oppbevaring og transport
Bruk stroppene til å feste.
På en annen versjon er førstehjelps‐
settet plassert i en oppbevaringsboks under førersetet. Skyv på bryteren for
å åpne eller lukke boksen.Takstativsystem
Takstativ Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐
stativet og ta det av når det ikke er i
bruk.
Montering av takstativ
Biler med takstativ

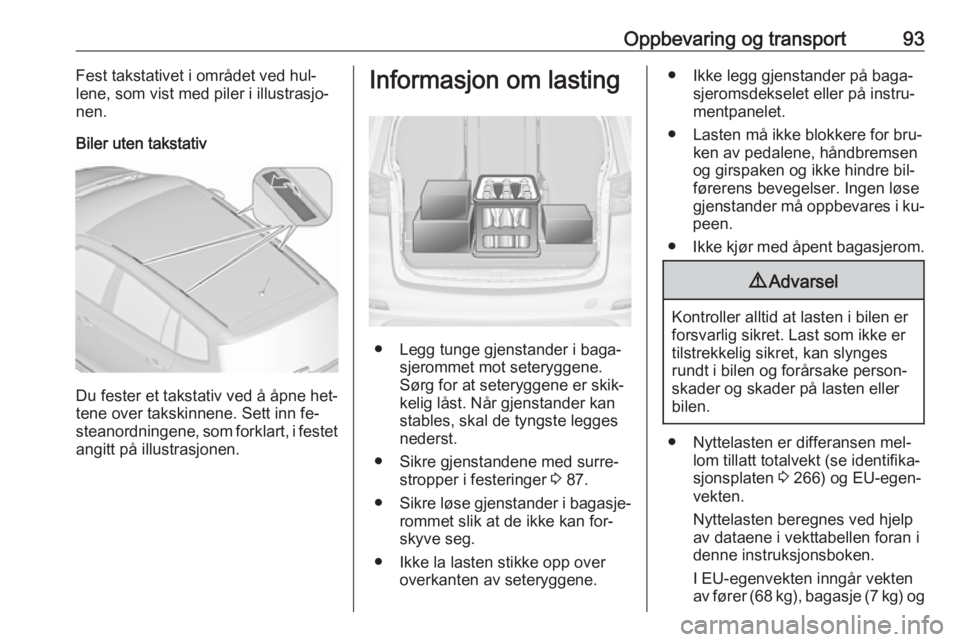

Oppbevaring og transport93Fest takstativet i området ved hul‐
lene, som vist med piler i illustrasjo‐
nen.
Biler uten takstativ
Du fester et takstativ ved å åpne het‐
tene over takskinnene. Sett inn fe‐
steanordningene, som forklart, i festet
angitt på illustrasjonen.
Informasjon om lasting
● Legg tunge gjenstander i baga‐ sjerommet mot seteryggene.
Sørg for at seteryggene er skik‐
kelig låst. Når gjenstander kan
stables, skal de tyngste legges
nederst.
● Sikre gjenstandene med surre‐ stropper i festeringer 3 87.
● Sikre løse gjenstander i bagasje‐
rommet slik at de ikke kan for‐
skyve seg.
● Ikke la lasten stikke opp over overkanten av seteryggene.
● Ikke legg gjenstander på baga‐ sjeromsdekselet eller på instru‐
mentpanelet.
● Lasten må ikke blokkere for bru‐ ken av pedalene, håndbremsen
og girspaken og ikke hindre bil‐
førerens bevegelser. Ingen løse gjenstander må oppbevares i ku‐
peen.
● Ikke kjør med åpent bagasjerom.9Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
● Nyttelasten er differansen mel‐ lom tillatt totalvekt (se identifika‐
sjonsplaten 3 266) og EU-egen‐
vekten.
Nyttelasten beregnes ved hjelp
av dataene i vekttabellen foran i
denne instruksjonsboken.
I EU-egenvekten inngår vekten
av fører (68 kg), bagasje (7 kg) og

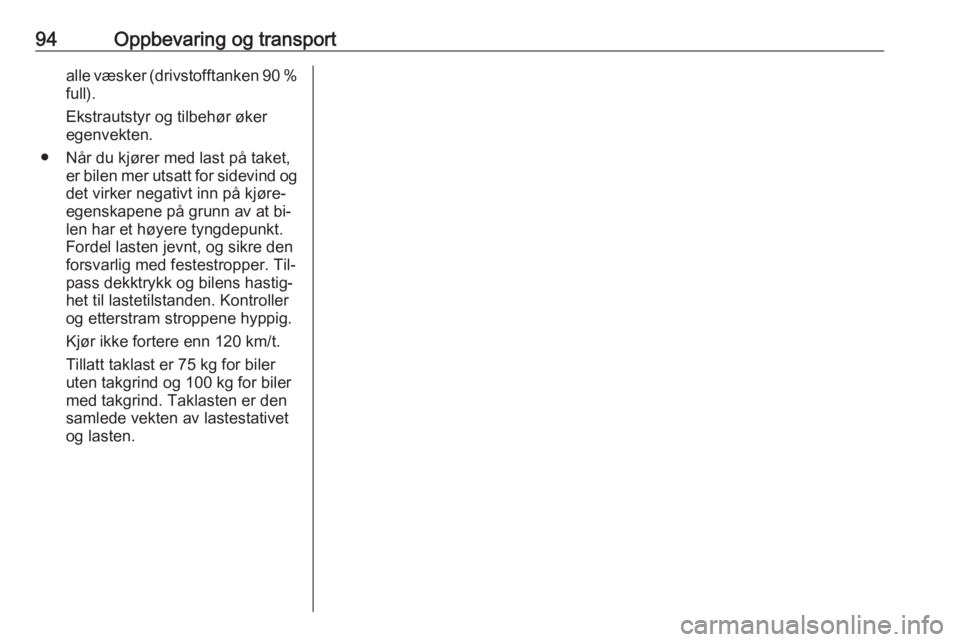

94Oppbevaring og transportalle væsker (drivstofftanken 90 %
full).
Ekstrautstyr og tilbehør øker egenvekten.
● Når du kjører med last på taket, er bilen mer utsatt for sidevind og
det virker negativt inn på kjøre‐
egenskapene på grunn av at bi‐
len har et høyere tyngdepunkt.
Fordel lasten jevnt, og sikre den
forsvarlig med festestropper. Til‐
pass dekktrykk og bilens hastig‐ het til lastetilstanden. Kontroller
og etterstram stroppene hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt taklast er 75 kg for biler uten takgrind og 100 kg for biler
med takgrind. Taklasten er den
samlede vekten av lastestativet
og lasten.

Instrumenter og betjeningselementer95Instrumenter og
betjeningselemente
rBetjeningselementer ....................96
Rattjustering .............................. 96
Ratthendler ................................ 96
Oppvarmet ratt .......................... 96
Horn ........................................... 97
Vindusvisker og -spyler .............97
Bakvisker og -spyler ..................99
Utetemperatur ........................... 99
Klokke ...................................... 100
Strømuttak ............................... 101
Sigarettenner ........................... 102
Askebegre ............................... 102
Varsellys, målere og kontrollam‐ per .............................................. 103
Instrumentgruppe ....................103
Speedometer ........................... 103
Kilometerteller ......................... 103
Tripteller .................................. 103
Turteller ................................... 103
Drivstoffmåler .......................... 104
Drivstoffknapp ......................... 104
Kjølevæsketemperaturmåler ...105Servicedisplay ......................... 105
Kontrollamper .......................... 106
Blinklys .................................... 109
Sikkerhetsbelte-påminnelse ....109
Kollisjonsputer og beltestrammere ......................109
Deaktivering av kollisjonsputer 110
Ladesystem ............................. 110
Feilfunksjonslampe ..................110
Bilen trenger service snart .......110
Bremser og clutch ...................110
Bruk pedalen ........................... 111
Elektrisk håndbrems ................111
Feil på elektrisk håndbrems ....111
Blokkeringsfrie bremser (ABS) 111
Oppgiring ................................. 112
Servostyring ............................ 112
Filskiftvarsling .......................... 112
Parkeringsradar med ultralyd ..112
Elektronisk stabilitetsprogram av ............................................ 112
Elektronisk stabilitetsprogram og antispinn ............................ 112
Antispinn av ............................. 113
Forvarming .............................. 113
Dieselpartikkelfilter ..................113
AdBlue ..................................... 113
Dekktrykkovervåking ...............113
Motoroljetrykk .......................... 113
Lite drivstoff ............................. 114Startsperre............................... 114
Redusert motoreffekt ...............114
Utvendige lys ........................... 114
Fjernlys .................................... 114
Fjernlyshjelp ............................ 114
Adaptivt frontlys .......................114
Tåkelys .................................... 114
Tåkebaklys .............................. 114
Lite spylervæske .....................115
Automatisk hastighetskontroll ..115
Adaptiv hastighetskontroll .......115
Kjøretøy registrert foran ..........115
Åpen dør .................................. 115
Informasjonsdisplayer ................115
Førerinformasjon .....................115
Grafikk-informasjonsdisplay, farge-informasjonsdisplay ......119
Meldinger om bilen ....................121
Varsellyder .............................. 124
Batterispenning .......................124
Kjørecomputer ........................... 125
Personlig tilpasning av bilen ......127
OnStar ....................................... 132

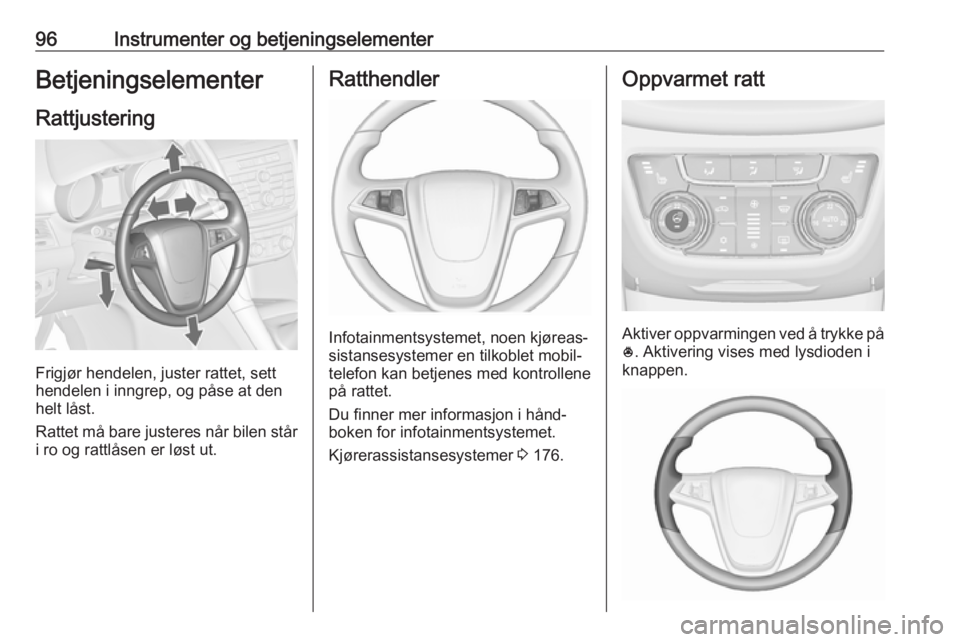

96Instrumenter og betjeningselementerBetjeningselementer
Rattjustering
Frigjør hendelen, juster rattet, sett
hendelen i inngrep, og påse at den
helt låst.
Rattet må bare justeres når bilen står
i ro og rattlåsen er løst ut.
Ratthendler
Infotainmentsystemet, noen kjøreas‐
sistansesystemer en tilkoblet mobil‐
telefon kan betjenes med kontrollene
på rattet.
Du finner mer informasjon i hånd‐ boken for infotainmentsystemet.
Kjørerassistansesystemer 3 176.
Oppvarmet ratt
Aktiver oppvarmingen ved å trykke på
* . Aktivering vises med lysdioden i
knappen.

Instrumenter og betjeningselementer97De anbefalte grepsområdene på rat‐
tet varmes opp raskere og til høyere
temperatur enn de andre områdene.
Oppvarmingen virker når motoren er i gang og ved Autostopp.
Stopp/start-system 3 159.
Horn
Trykk j.
Vindusvisker og -spyler
VindusviskerHI:hurtigLO:langsomINT:intervallvisking eller automa‐
tisk visking med regnfølerOFF:av
Trykk hendel ned til 1x for å viske én
gang når vindusviskeren er slått av.
Må ikke brukes når det er is på front‐
ruten.
Slås av i vaskeautomater.
Justerbart viskeintervall
Vindusviskerhendel i posisjon INT.
Drei funksjonsvelgeren for å justere
viskerintervallet:
kort intervall:drei funksjonsvel‐
geren oppoverlangt intervall:drei funksjonsvel‐
geren nedover

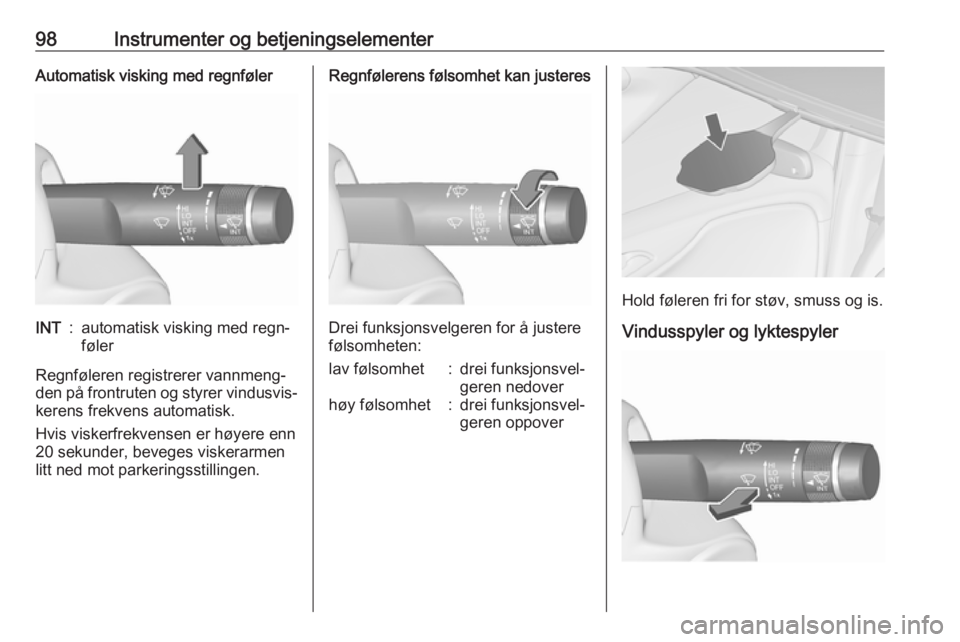

98Instrumenter og betjeningselementerAutomatisk visking med regnfølerINT:automatisk visking med regn‐
føler
Regnføleren registrerer vannmeng‐ den på frontruten og styrer vindusvis‐
kerens frekvens automatisk.
Hvis viskerfrekvensen er høyere enn
20 sekunder, beveges viskerarmen
litt ned mot parkeringsstillingen.
Regnfølerens følsomhet kan justeres
Drei funksjonsvelgeren for å justere
følsomheten:
lav følsomhet:drei funksjonsvel‐
geren nedoverhøy følsomhet:drei funksjonsvel‐
geren oppover
Hold føleren fri for støv, smuss og is.
Vindusspyler og lyktespyler
