OPEL ZAFIRA C 2016.5 Instruksjonsbok

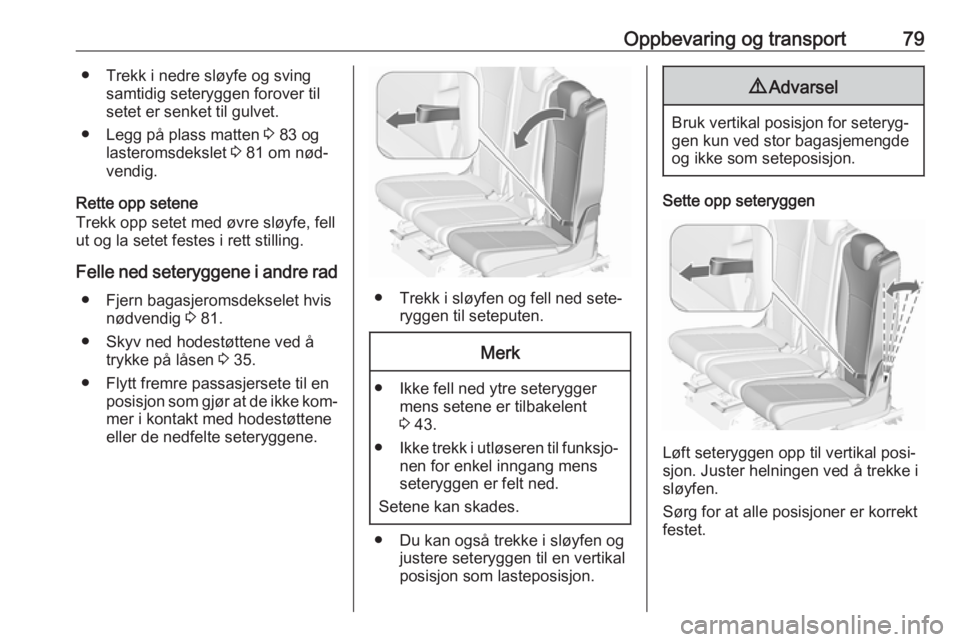

Oppbevaring og transport79● Trekk i nedre sløyfe og svingsamtidig seteryggen forover til
setet er senket til gulvet.
● Legg på plass matten 3 83 og
lasteromsdekslet 3 81 om nød‐
vendig.
Rette opp setene
Trekk opp setet med øvre sløyfe, fell
ut og la setet festes i rett stilling.
Felle ned seteryggene i andre rad ● Fjern bagasjeromsdekselet hvis nødvendig 3 81.
● Skyv ned hodestøttene ved å trykke på låsen 3 35.
● Flytt fremre passasjersete til en posisjon som gjør at de ikke kom‐mer i kontakt med hodestøttene
eller de nedfelte seteryggene.
● Trekk i sløyfen og fell ned sete‐ ryggen til seteputen.
Merk
● Ikke fell ned ytre seterygger mens setene er tilbakelent
3 43.
● Ikke trekk i utløseren til funksjo‐
nen for enkel inngang mens
seteryggen er felt ned.
Setene kan skades.
● Du kan også trekke i sløyfen og justere seteryggen til en vertikal
posisjon som lasteposisjon.
9 Advarsel
Bruk vertikal posisjon for seteryg‐
gen kun ved stor bagasjemengde
og ikke som seteposisjon.
Sette opp seteryggen
Løft seteryggen opp til vertikal posi‐
sjon. Juster helningen ved å trekke i
sløyfen.
Sørg for at alle posisjoner er korrekt
festet.

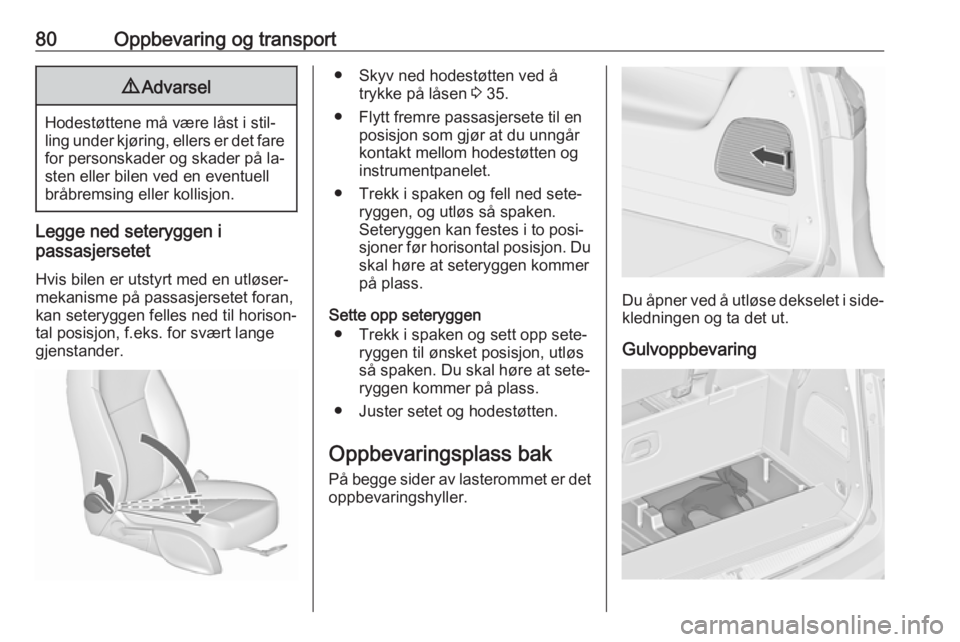

80Oppbevaring og transport9Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på la‐
sten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Legge ned seteryggen i
passasjersetet
Hvis bilen er utstyrt med en utløser‐
mekanisme på passasjersetet foran,
kan seteryggen felles ned til horison‐
tal posisjon, f.eks. for svært lange
gjenstander.
● Skyv ned hodestøtten ved å trykke på låsen 3 35.
● Flytt fremre passasjersete til en posisjon som gjør at du unngår
kontakt mellom hodestøtten og
instrumentpanelet.
● Trekk i spaken og fell ned sete‐ ryggen, og utløs så spaken.
Seteryggen kan festes i to posi‐
sjoner før horisontal posisjon. Du
skal høre at seteryggen kommer på plass.
Sette opp seteryggen ● Trekk i spaken og sett opp sete‐ ryggen til ønsket posisjon, utløs
så spaken. Du skal høre at sete‐
ryggen kommer på plass.
● Juster setet og hodestøtten.
Oppbevaringsplass bak
På begge sider av lasterommet er det
oppbevaringshyller.
Du åpner ved å utløse dekselet i side‐ kledningen og ta det ut.
Gulvoppbevaring

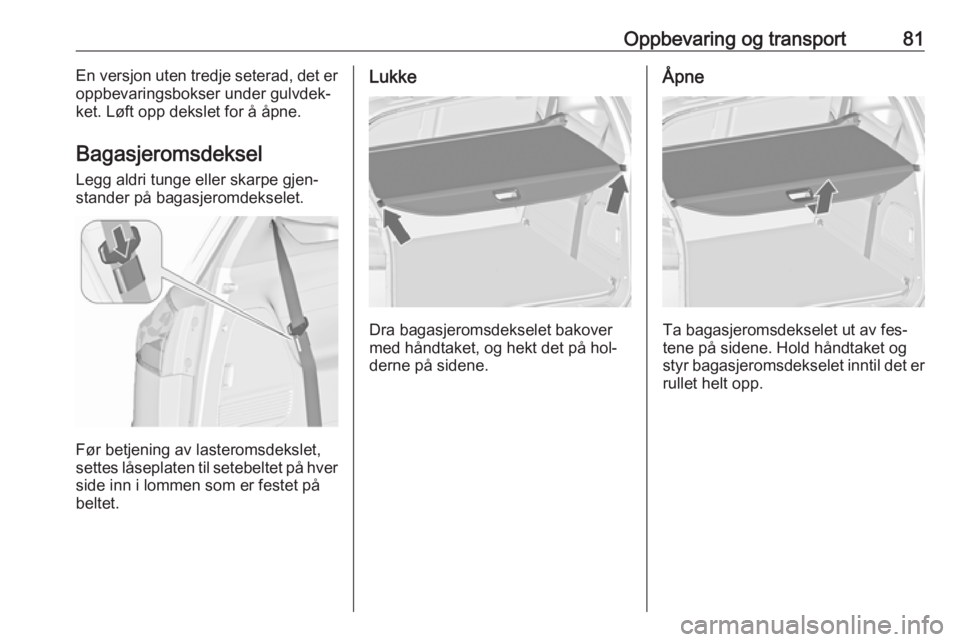

Oppbevaring og transport81En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Løft opp dekslet for å åpne.
Bagasjeromsdeksel
Legg aldri tunge eller skarpe gjen‐
stander på bagasjeromdekselet.
Før betjening av lasteromsdekslet,
settes låseplaten til setebeltet på hver side inn i lommen som er festet på
beltet.
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på hol‐
derne på sidene.
Åpne
Ta bagasjeromsdekselet ut av fes‐
tene på sidene. Hold håndtaket og
styr bagasjeromsdekselet inntil det er rullet helt opp.

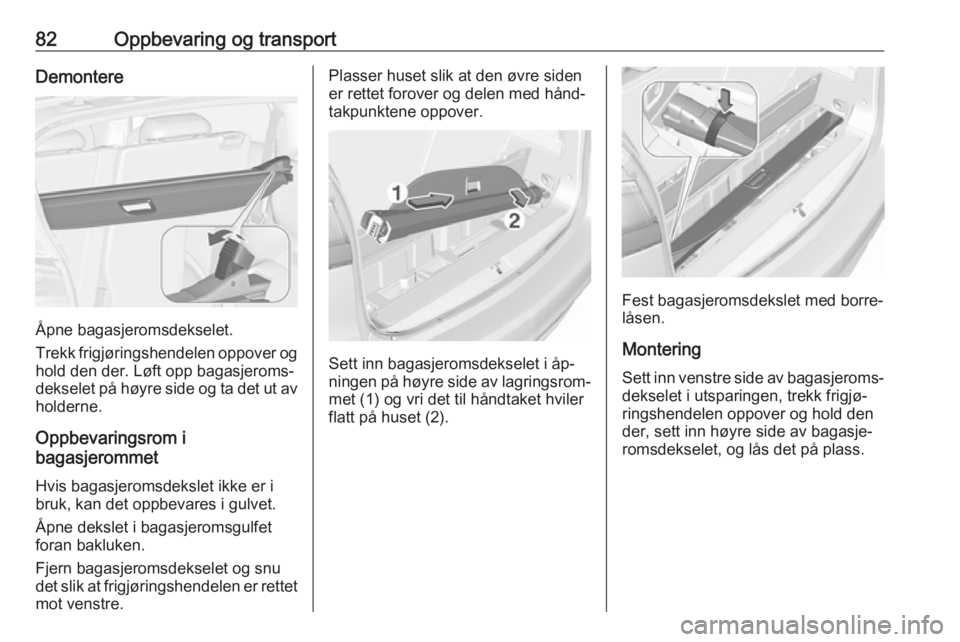

82Oppbevaring og transportDemontere
Åpne bagasjeromsdekselet.
Trekk frigjøringshendelen oppover og hold den der. Løft opp bagasjeroms‐
dekselet på høyre side og ta det ut av
holderne.
Oppbevaringsrom i
bagasjerommet
Hvis bagasjeromsdekslet ikke er i
bruk, kan det oppbevares i gulvet.
Åpne dekslet i bagasjeromsgulfet
foran bakluken.
Fjern bagasjeromsdekselet og snu
det slik at frigjøringshendelen er rettet
mot venstre.
Plasser huset slik at den øvre siden
er rettet forover og delen med hånd‐
takpunktene oppover.
Sett inn bagasjeromsdekselet i åp‐
ningen på høyre side av lagringsrom‐
met (1) og vri det til håndtaket hviler
flatt på huset (2).
Fest bagasjeromsdekslet med borre‐
låsen.
Montering
Sett inn venstre side av bagasjeroms‐ dekselet i utsparingen, trekk frigjø‐
ringshendelen oppover og hold den
der, sett inn høyre side av bagasje‐
romsdekselet, og lås det på plass.

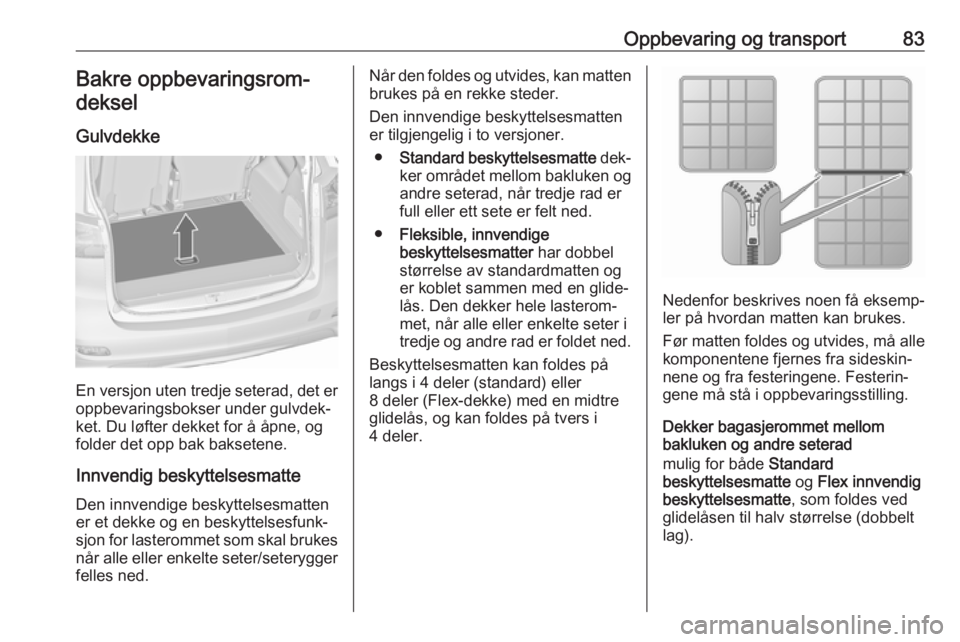

Oppbevaring og transport83Bakre oppbevaringsrom‐deksel
Gulvdekke
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Du løfter dekket for å åpne, og
folder det opp bak baksetene.
Innvendig beskyttelsesmatte
Den innvendige beskyttelsesmatten
er et dekke og en beskyttelsesfunk‐
sjon for lasterommet som skal brukes
når alle eller enkelte seter/seterygger
felles ned.
Når den foldes og utvides, kan matten
brukes på en rekke steder.
Den innvendige beskyttelsesmatten
er tilgjengelig i to versjoner.
● Standard beskyttelsesmatte dek‐
ker området mellom bakluken og andre seterad, når tredje rad er
full eller ett sete er felt ned.
● Fleksible, innvendige
beskyttelsesmatter har dobbel
størrelse av standardmatten og
er koblet sammen med en glide‐
lås. Den dekker hele lasterom‐
met, når alle eller enkelte seter i tredje og andre rad er foldet ned.
Beskyttelsesmatten kan foldes på
langs i 4 deler (standard) eller
8 deler (Flex-dekke) med en midtre
glidelås, og kan foldes på tvers i
4 deler.
Nedenfor beskrives noen få eksemp‐
ler på hvordan matten kan brukes.
Før matten foldes og utvides, må alle komponentene fjernes fra sideskin‐
nene og fra festeringene. Festerin‐
gene må stå i oppbevaringsstilling.
Dekker bagasjerommet mellom
bakluken og andre seterad
mulig for både Standard
beskyttelsesmatte og Flex innvendig
beskyttelsesmatte , som foldes ved
glidelåsen til halv størrelse (dobbelt
lag).

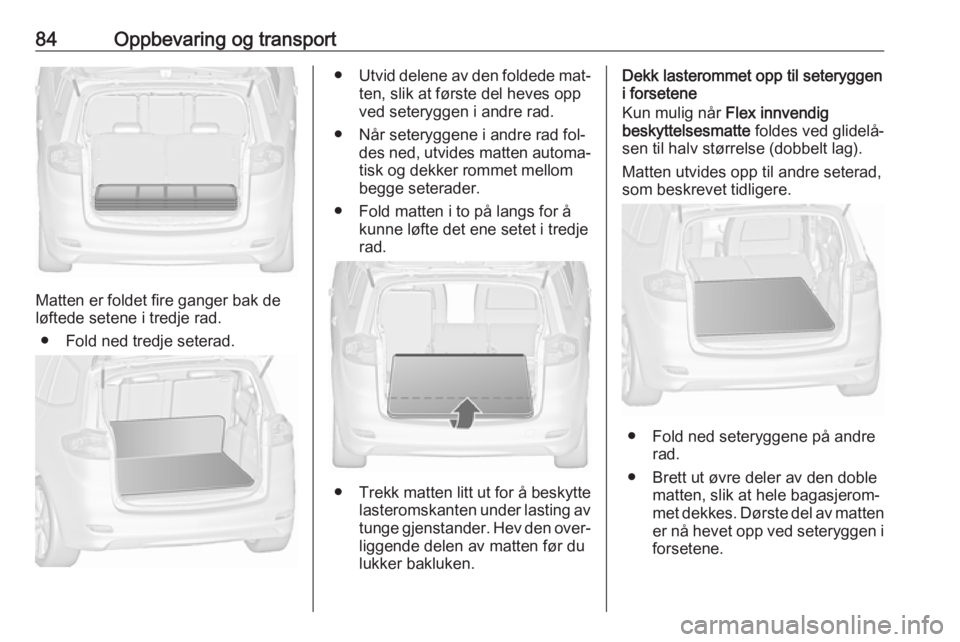

84Oppbevaring og transport
Matten er foldet fire ganger bak de
løftede setene i tredje rad.
● Fold ned tredje seterad.
● Utvid delene av den foldede mat‐
ten, slik at første del heves opp
ved seteryggen i andre rad.
● Når seteryggene i andre rad fol‐ des ned, utvides matten automa‐tisk og dekker rommet mellom
begge seterader.
● Fold matten i to på langs for å kunne løfte det ene setet i tredje
rad.
● Trekk matten litt ut for å beskytte
lasteromskanten under lasting av tunge gjenstander. Hev den over‐
liggende delen av matten før du
lukker bakluken.
Dekk lasterommet opp til seteryggen
i forsetene
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Matten utvides opp til andre seterad,
som beskrevet tidligere.
● Fold ned seteryggene på andre rad.
● Brett ut øvre deler av den doble matten, slik at hele bagasjerom‐
met dekkes. Dørste del av matten
er nå hevet opp ved seteryggen i
forsetene.

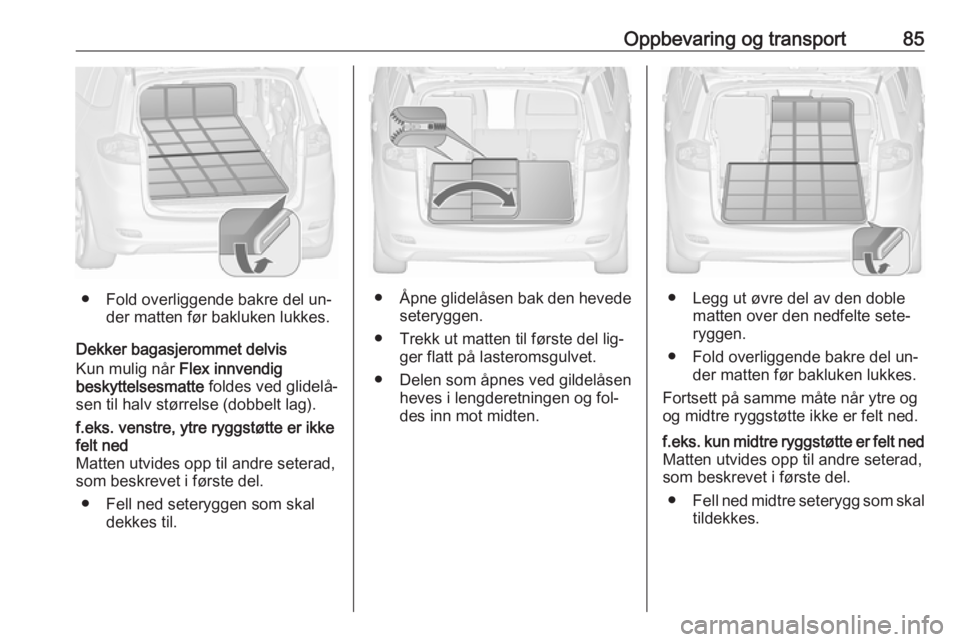

Oppbevaring og transport85
● Fold overliggende bakre del un‐der matten før bakluken lukkes.
Dekker bagasjerommet delvis
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
f.eks. venstre, ytre ryggstøtte er ikke
felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned seteryggen som skal dekkes til.
●Åpne glidelåsen bak den hevede
seteryggen.
● Trekk ut matten til første del lig‐ ger flatt på lasteromsgulvet.
● Delen som åpnes ved gildelåsen heves i lengderetningen og fol‐des inn mot midten.● Legg ut øvre del av den doble matten over den nedfelte sete‐
ryggen.
● Fold overliggende bakre del un‐ der matten før bakluken lukkes.
Fortsett på samme måte når ytre og
og midtre ryggstøtte ikke er felt ned.
f.eks. kun midtre ryggstøtte er felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned midtre seterygg som skal
tildekkes.

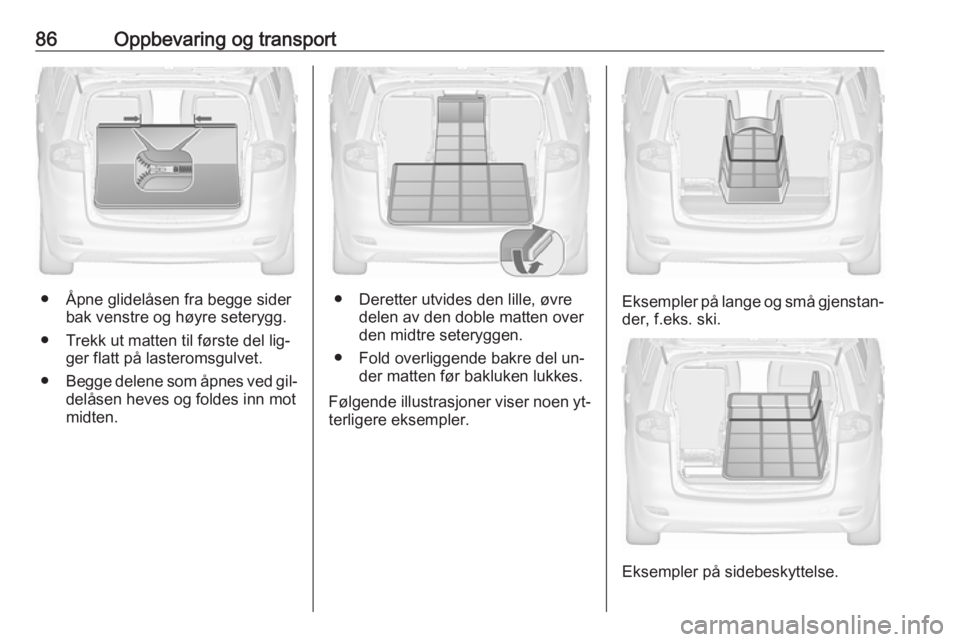

86Oppbevaring og transport
● Åpne glidelåsen fra begge siderbak venstre og høyre seterygg.
● Trekk ut matten til første del lig‐ ger flatt på lasteromsgulvet.
● Begge delene som åpnes ved gil‐
delåsen heves og foldes inn mot
midten.● Deretter utvides den lille, øvre delen av den doble matten over
den midtre seteryggen.
● Fold overliggende bakre del un‐ der matten før bakluken lukkes.
Følgende illustrasjoner viser noen yt‐
terligere eksempler.Eksempler på lange og små gjenstan‐
der, f.eks. ski.
Eksempler på sidebeskyttelse.

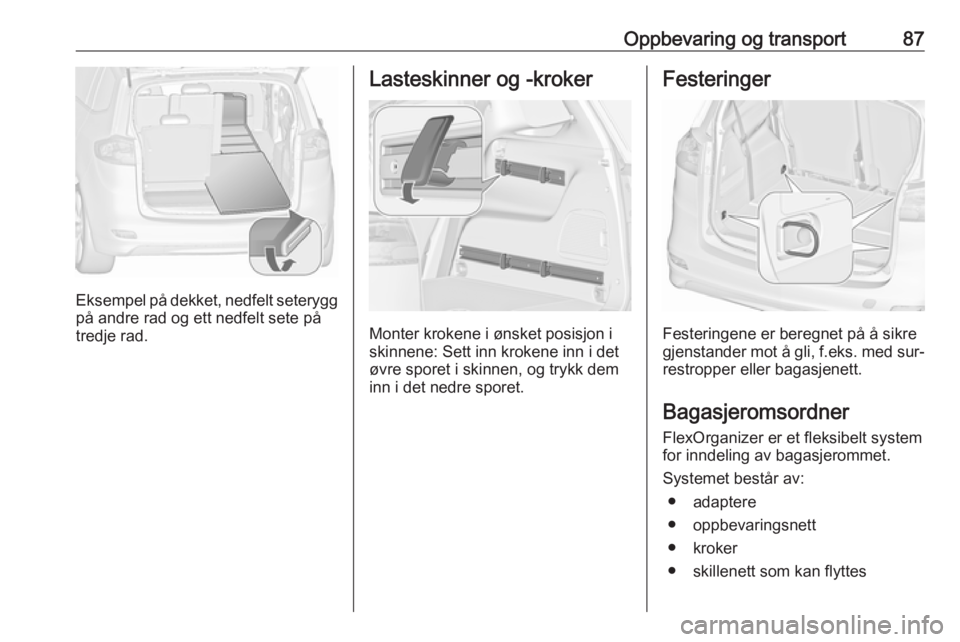

Oppbevaring og transport87
Eksempel på dekket, nedfelt seterygg
på andre rad og ett nedfelt sete på
tredje rad.
Lasteskinner og -kroker
Monter krokene i ønsket posisjon i
skinnene: Sett inn krokene inn i det øvre sporet i skinnen, og trykk dem
inn i det nedre sporet.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ● adaptere
● oppbevaringsnett
● kroker
● skillenett som kan flyttes

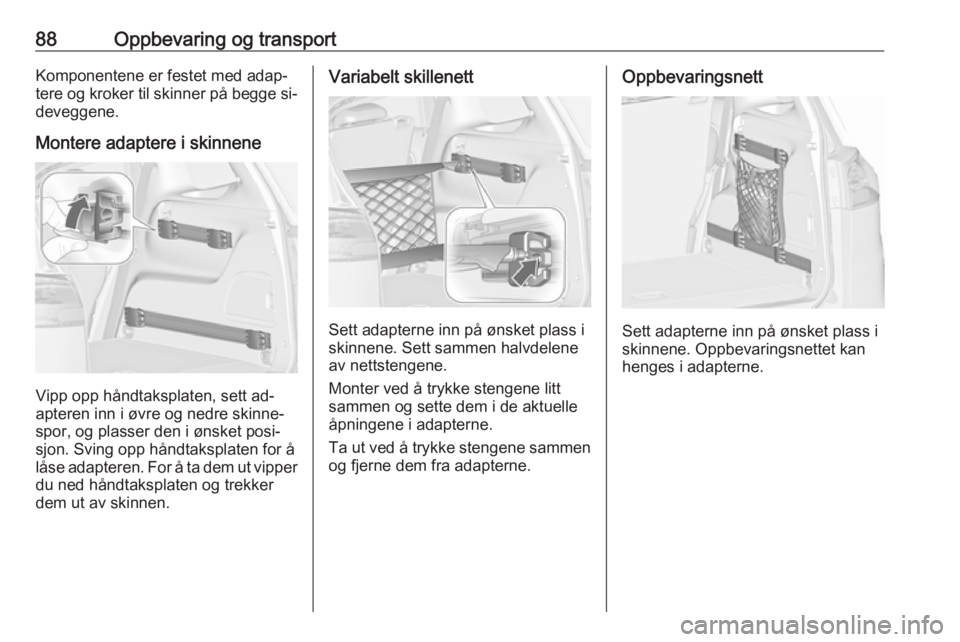

88Oppbevaring og transportKomponentene er festet med adap‐
tere og kroker til skinner på begge si‐ deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
