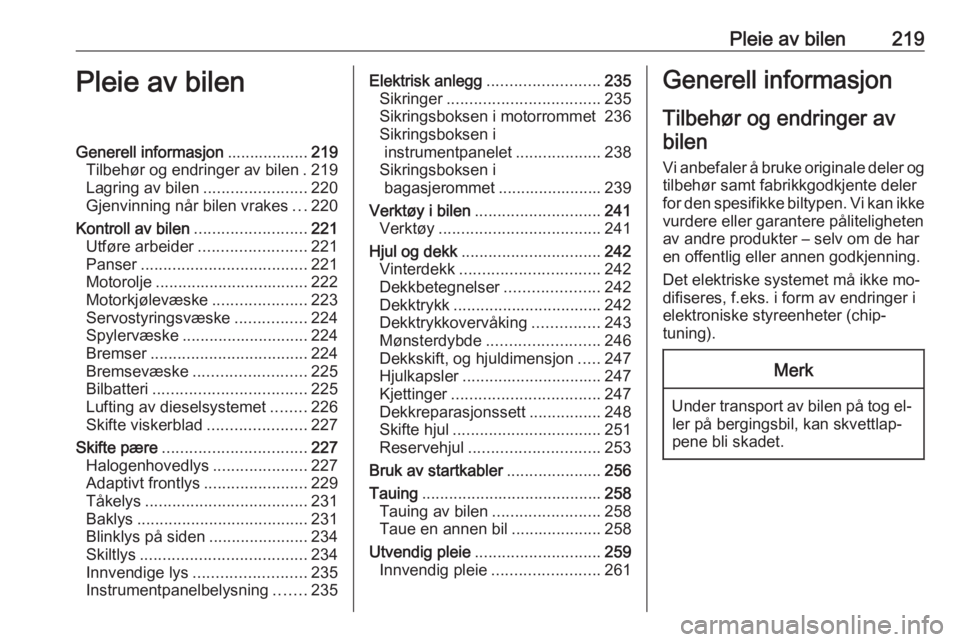

Pleie av bilen219Pleie av bilenGenerell informasjon..................219
Tilbehør og endringer av bilen . 219
Lagring av bilen .......................220
Gjenvinning når bilen vrakes ...220
Kontroll av bilen .........................221
Utføre arbeider ........................ 221
Panser ..................................... 221
Motorolje .................................. 222
Motorkjølevæske .....................223
Servostyringsvæske ................224
Spylervæske ............................ 224
Bremser ................................... 224
Bremsevæske ......................... 225
Bilbatteri .................................. 225
Lufting av dieselsystemet ........226
Skifte viskerblad ......................227
Skifte pære ................................ 227
Halogenhovedlys .....................227
Adaptivt frontlys .......................229
Tåkelys .................................... 231
Baklys ...................................... 231
Blinklys på siden ......................234
Skiltlys ..................................... 234
Innvendige lys ......................... 235
Instrumentpanelbelysning .......235Elektrisk anlegg ......................... 235
Sikringer .................................. 235
Sikringsboksen i motorrommet 236
Sikringsboksen i instrumentpanelet ...................238
Sikringsboksen i bagasjerommet ....................... 239
Verktøy i bilen ............................ 241
Verktøy .................................... 241
Hjul og dekk ............................... 242
Vinterdekk ............................... 242
Dekkbetegnelser .....................242
Dekktrykk ................................. 242
Dekktrykkovervåking ...............243
Mønsterdybde ......................... 246
Dekkskift, og hjuldimensjon .....247
Hjulkapsler ............................... 247
Kjettinger ................................. 247
Dekkreparasjonssett ................248
Skifte hjul ................................. 251
Reservehjul ............................. 253
Bruk av startkabler .....................256
Tauing ........................................ 258
Tauing av bilen ........................ 258
Taue en annen bil ....................258
Utvendig pleie ............................ 259
Innvendig pleie ........................ 261Generell informasjon
Tilbehør og endringer avbilen
Vi anbefaler å bruke originale deler og tilbehør samt fabrikkgodkjente deler
for den spesifikke biltypen. Vi kan ikke
vurdere eller garantere påliteligheten
av andre produkter – selv om de har
en offentlig eller annen godkjenning.
Det elektriske systemet må ikke mo‐
difiseres, f.eks. i form av endringer i
elektroniske styreenheter (chip-
tuning).Merk
Under transport av bilen på tog el‐ ler på bergingsbil, kan skvettlap‐
pene bli skadet.

220Pleie av bilenLagring av bilen
Parkering i lengre tid
Hvis bilen skal settes bort for flere
måneder:
● Vask og voks bilen.
● Få kontroller voksen i motorrom‐ met og på understellet.
● Rengjør og konserver gummitet‐ ningene.
● Fyll drivstofftanken helt.
● Skift motorolje.
● Tøm spylervæskebeholderen.
● Kontroller kjølevæskens frost- og
rustbeskyttelse.
● Juster dekktrykket til verdien for full belastning.
● Parker bilen på et tørt sted med god gjennomlufting. Legg inn før‐
ste gir eller still girvelgeren på P.
Sikre bilen slik at den ikke kan
trille.
● Trekk ikke til håndbremsen.● Åpne motorpanseret, lukk alle dører og lås bilen.
● Koble polklemmen fra bilbatteri‐ ets minuspol. Vær oppmerksompå at noen systemer ikke er i
funksjon, f.eks. tyverialarmen.
Ta i bruk bilen igjen Når bilen skal tas i bruk igjen: ● Koble polklemmen til bilbatteriets
minuspol. Aktiver elektronikken
til de elektriske vinduene.
● Kontroller dekktrykket.
● Fyll opp spylervæskebeholde‐ ren.
● Kontroller motoroljenivået.
● Kontroller kjølevæskenivået.
● Monter eventuelt nummerskiltet.
Gjenvinning når bilen vrakes
Informasjon om gjenvinningsfirmaer
(bilopphoggerier) og om gjenvinning
av biler finner du på vår hjemmeside, der dette er krevet i forskrifter. Overlat
ikke dette til andre enn autoriserte
gjenvinningsfirmaer.Gassdrevne biler må leveres til auto‐
riserte gjenvinningsfirmaer for
gassdrevne biler.

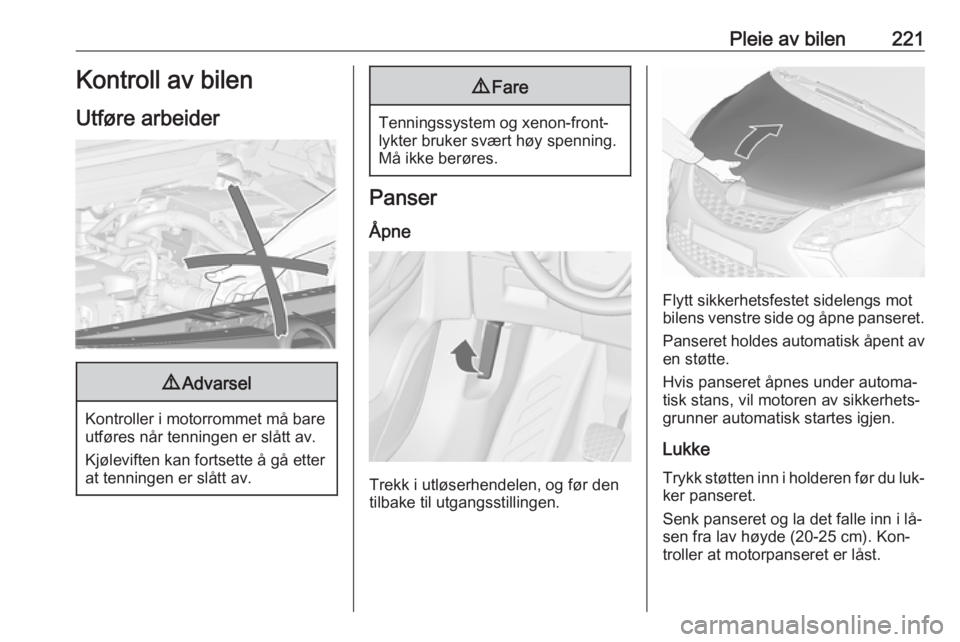

Pleie av bilen221Kontroll av bilen
Utføre arbeider9 Advarsel
Kontroller i motorrommet må bare
utføres når tenningen er slått av.
Kjøleviften kan fortsette å gå etter
at tenningen er slått av.
9 Fare
Tenningssystem og xenon-front‐
lykter bruker svært høy spenning.
Må ikke berøres.
Panser
Åpne
Trekk i utløserhendelen, og før den
tilbake til utgangsstillingen.
Flytt sikkerhetsfestet sidelengs mot
bilens venstre side og åpne panseret.
Panseret holdes automatisk åpent av en støtte.
Hvis panseret åpnes under automa‐
tisk stans, vil motoren av sikkerhets‐
grunner automatisk startes igjen.
Lukke Trykk støtten inn i holderen før du luk‐
ker panseret.
Senk panseret og la det falle inn i lå‐
sen fra lav høyde (20-25 cm). Kon‐
troller at motorpanseret er låst.

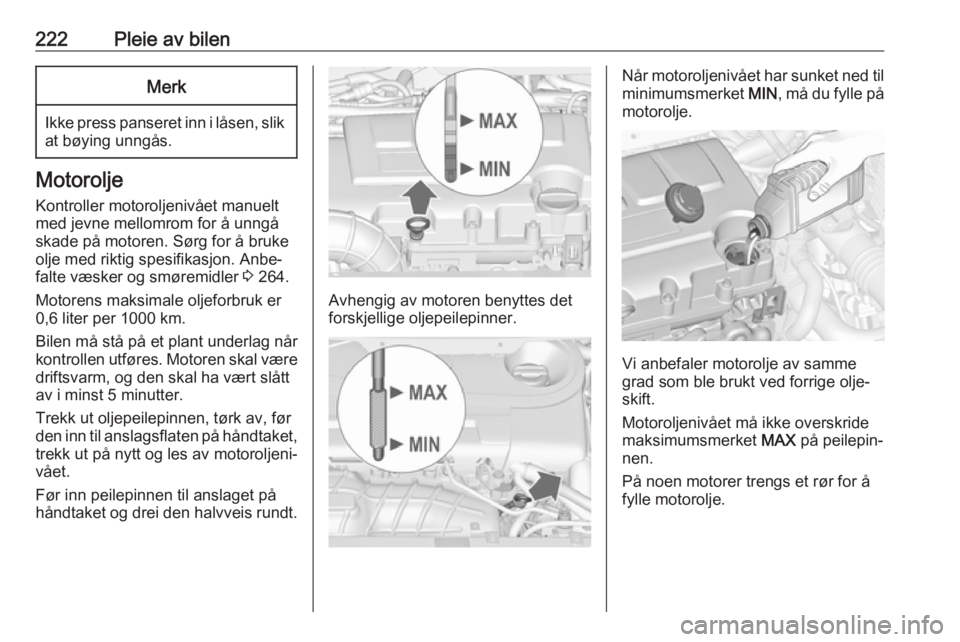

222Pleie av bilenMerk
Ikke press panseret inn i låsen, slikat bøying unngås.
Motorolje
Kontroller motoroljenivået manuelt
med jevne mellomrom for å unngå skade på motoren. Sørg for å bruke
olje med riktig spesifikasjon. Anbe‐
falte væsker og smøremidler 3 264.
Motorens maksimale oljeforbruk er
0,6 liter per 1000 km.
Bilen må stå på et plant underlag når
kontrollen utføres. Motoren skal være
driftsvarm, og den skal ha vært slått
av i minst 5 minutter.
Trekk ut oljepeilepinnen, tørk av, før
den inn til anslagsflaten på håndtaket,
trekk ut på nytt og les av motoroljeni‐
vået.
Før inn peilepinnen til anslaget på
håndtaket og drei den halvveis rundt.
Avhengig av motoren benyttes det
forskjellige oljepeilepinner.
Når motoroljenivået har sunket ned til
minimumsmerket MIN, må du fylle på
motorolje.
Vi anbefaler motorolje av samme
grad som ble brukt ved forrige olje‐ skift.
Motoroljenivået må ikke overskride
maksimumsmerket MAX på peilepin‐
nen.
På noen motorer trengs et rør for å fylle motorolje.

Pleie av bilen223

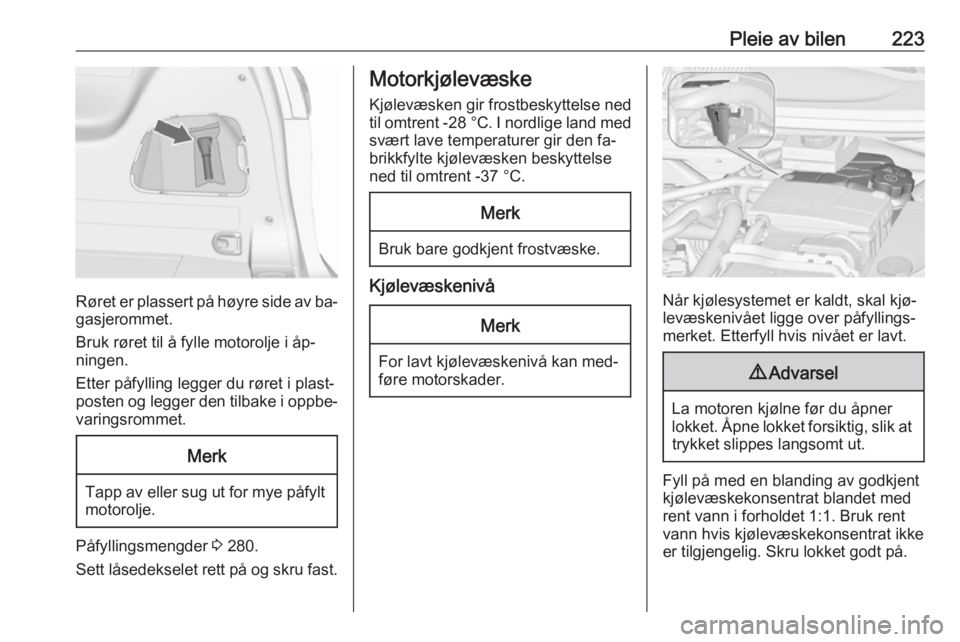

Røret er plassert på høyre side av ba‐gasjerommet.
Bruk røret til å fylle motorolje i åp‐
ningen.
Etter påfylling legger du røret i plast‐
posten og legger den tilbake i oppbe‐ varingsrommet.
Merk
Tapp av eller sug ut for mye påfylt motorolje.
Påfyllingsmengder 3 280.
Sett låsedekselet rett på og skru fast.
Motorkjølevæske
Kjølevæsken gir frostbeskyttelse ned
til omtrent -28 °C. I nordlige land med
svært lave temperaturer gir den fa‐ brikkfylte kjølevæsken beskyttelse
ned til omtrent -37 °C.Merk
Bruk bare godkjent frostvæske.
Kjølevæskenivå
Merk
For lavt kjølevæskenivå kan med‐
føre motorskader.
Når kjølesystemet er kaldt, skal kjø‐
levæskenivået ligge over påfyllings‐
merket. Etterfyll hvis nivået er lavt.
9 Advarsel
La motoren kjølne før du åpner
lokket. Åpne lokket forsiktig, slik at trykket slippes langsomt ut.
Fyll på med en blanding av godkjentkjølevæskekonsentrat blandet med
rent vann i forholdet 1:1. Bruk rent
vann hvis kjølevæskekonsentrat ikke
er tilgjengelig. Skru lokket godt på.

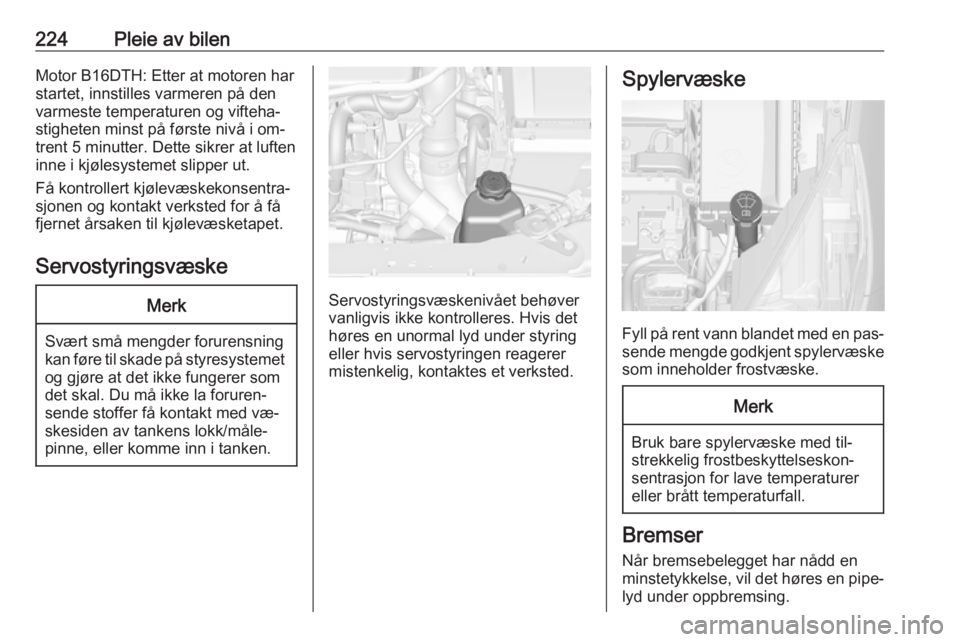

224Pleie av bilenMotor B16DTH: Etter at motoren har
startet, innstilles varmeren på den
varmeste temperaturen og vifteha‐
stigheten minst på første nivå i om‐
trent 5 minutter. Dette sikrer at luften
inne i kjølesystemet slipper ut.
Få kontrollert kjølevæskekonsentra‐
sjonen og kontakt verksted for å få fjernet årsaken til kjølevæsketapet.
ServostyringsvæskeMerk
Svært små mengder forurensning
kan føre til skade på styresystemet
og gjøre at det ikke fungerer som det skal. Du må ikke la foruren‐
sende stoffer få kontakt med væ‐
skesiden av tankens lokk/måle‐
pinne, eller komme inn i tanken.
Servostyringsvæskenivået behøver
vanligvis ikke kontrolleres. Hvis det
høres en unormal lyd under styring
eller hvis servostyringen reagerer
mistenkelig, kontaktes et verksted.
Spylervæske
Fyll på rent vann blandet med en pas‐ sende mengde godkjent spylervæske
som inneholder frostvæske.
Merk
Bruk bare spylervæske med til‐
strekkelig frostbeskyttelseskon‐
sentrasjon for lave temperaturer
eller brått temperaturfall.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en pipe‐
lyd under oppbremsing.

Pleie av bilen225Det er mulig å kjøre videre, men sørgfor å få skiftet ut bremsebelegget sna‐
rest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbremsinger
de første turene.
Bremsevæske9 Advarsel
Bremsevæske er giftig og et‐
sende. Unngå kontakt med øyne,
hud, tekstiler og lakkerte flater.
Bremsevæskenivået må ligge mellom
merkene MIN og MAX .
Søk hjelp hos et verksted hvis væ‐
skenivået er lavere enn MIN.
Bremse- og clutchvæske 3 264.
Bilbatteri
Bilbatteriet er vedlikeholdsfritt forut‐
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og hyppige motorstarter kan tappe bat‐
teriet. Unngå å bruke unødvendig
elektrisk utstyr.
Batterier skal ikke kastes i hushold‐
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn fire
uker, kan bilbatteriet utlades. Koble
polklemmen fra bilbatteriets minus‐
pol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er slått av.
Bilbatteriutladningsvern 3 147.
Skifte bilbatteri
Les dette
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig deaktivering av stopp/start-sys‐
temet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av pluss‐
polen. Hvis et ventilasjonshull er
åpent i dette området, må det stenges med en blidplugg, og ventilasjonen i
nærheten av minuspolen må åpnes.
Bruk bare bilbatterier som gjør det
mulig å montere sikringsboksen over
bilbatteriet.
I biler med AGM-batteri (absorbe‐
rende glassmatte) må det påses at
batteriet erstattes med et annet
AGM-batteri.

226Pleie av bilen
Et AGM-batteri kan identifiseres ved
hjelp av etiketten på batteriet. Vi an‐
befaler å bruke et originalt Opel-bil‐
batteri.
Les dette
Bruk av andre typer AGM-bilbatte‐
rier enn det originale Opel-bilbatte‐
riet kan føre til at stopp/start-syste‐ mets ytelse svekkes.
Vi anbefaler at du overlater utskifting av bilbatteriet til et verksted.
Stopp/start-system 3 159.
Lading av bilbatteri9 Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepotensia‐
let ikke overstiger 14,6 volt ved bruk av batterilader. Ellers kan
batteriet skades.
Bruk av startkabler 3 256.
Varselsetikett
Betydningen av symbolene: ● Ingen gnister, åpne flammer eller
røyking.
● Skjerm alltid øynene. Eksplosive gasser kan forårsake blindhet el‐ler skade.
● Oppbevar bilbatteriet utilgjenge‐ lig for barn.
● Bilbatteriet inneholder svovel‐ syre, som kan forårsake blindhet
eller alvorlige brannskader.
● Se instruksjonsboken for mer in‐ formasjon.
● Det kan finnes eksplosive gasser
i nærheten av bilbatteriet.
Lufting av dieselsystemet
Hvis tanken er kjørt tom, må diesel‐
drivstoffsystemet luftes. Slå på ten‐
ningen i 15 sekunder tre ganger. Kjør
deretter motoren på starteren i mak‐
simalt 40 sekunder. Gjenta denne
prosessen etter ikke mindre enn 5 se‐ kunder. Dersom motoren ikke starter,må du søke hjelp hos et verksted.

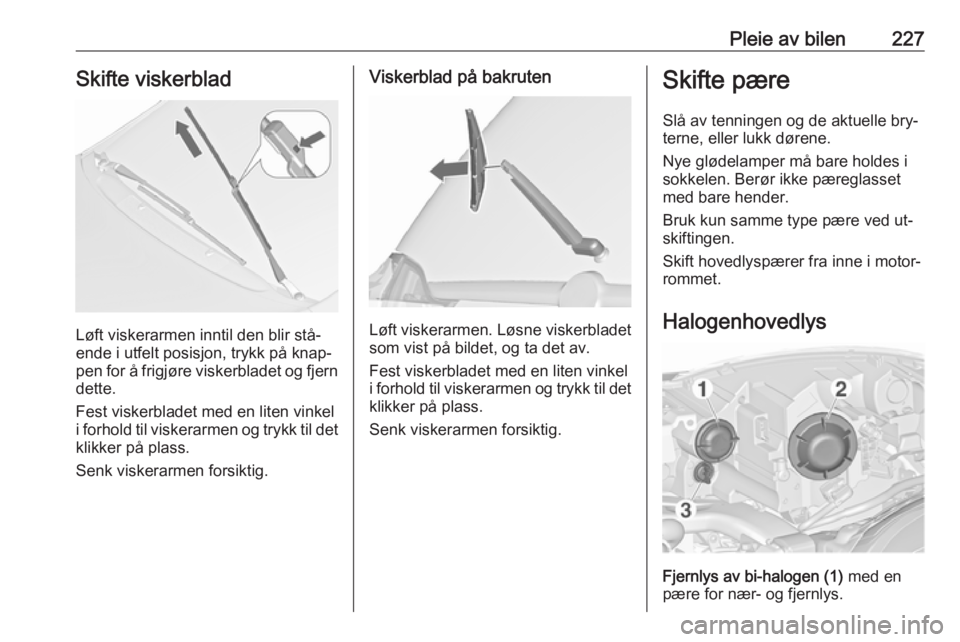

Pleie av bilen227Skifte viskerblad
Løft viskerarmen inntil den blir stå‐
ende i utfelt posisjon, trykk på knap‐
pen for å frigjøre viskerbladet og fjern dette.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Viskerblad på bakruten
Løft viskerarmen. Løsne viskerbladet
som vist på bildet, og ta det av.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til det
klikker på plass.
Senk viskerarmen forsiktig.
Skifte pære
Slå av tenningen og de aktuelle bry‐
terne, eller lukk dørene.
Nye glødelamper må bare holdes i
sokkelen. Berør ikke pæreglasset
med bare hender.
Bruk kun samme type pære ved ut‐
skiftingen.
Skift hovedlyspærer fra inne i motor‐ rommet.
Halogenhovedlys
Fjernlys av bi-halogen (1) med en
pære for nær- og fjernlys.

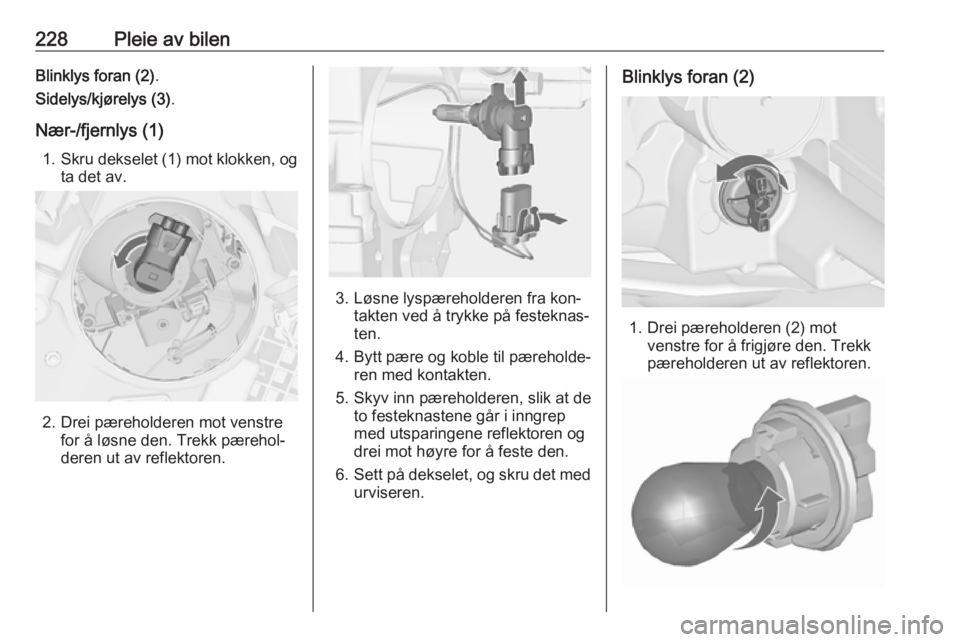

228Pleie av bilenBlinklys foran (2).
Sidelys/kjørelys (3) .
Nær-/fjernlys (1) 1. Skru dekselet (1) mot klokken, og
ta det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til pæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
