OPEL ZAFIRA C 2016.5 Instruksjonsbok

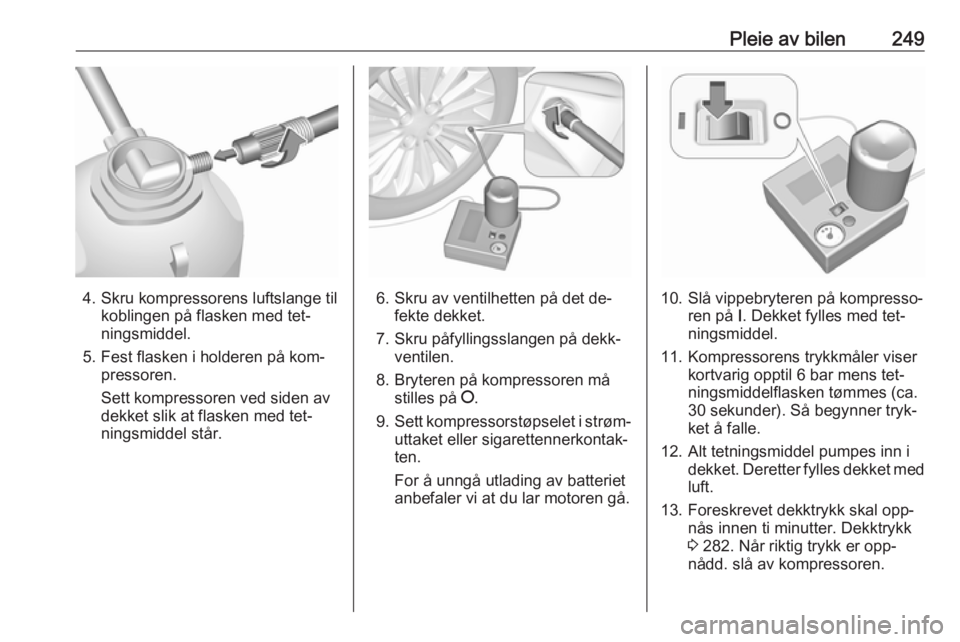

Pleie av bilen249
4. Skru kompressorens luftslange tilkoblingen på flasken med tet‐
ningsmiddel.
5. Fest flasken i holderen på kom‐ pressoren.
Sett kompressoren ved siden av
dekket slik at flasken med tet‐
ningsmiddel står.6. Skru av ventilhetten på det de‐ fekte dekket.
7. Skru påfyllingsslangen på dekk‐ ventilen.
8. Bryteren på kompressoren må stilles på J.
9. Sett kompressorstøpselet i strøm‐
uttaket eller sigarettennerkontak‐
ten.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.10. Slå vippebryteren på kompresso‐ ren på I. Dekket fylles med tet‐
ningsmiddel.
11. Kompressorens trykkmåler viser kortvarig opptil 6 bar mens tet‐
ningsmiddelflasken tømmes (ca.
30 sekunder). Så begynner tryk‐
ket å falle.
12. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.
13. Foreskrevet dekktrykk skal opp‐ nås innen ti minutter. Dekktrykk
3 282. Når riktig trykk er opp‐
nådd. slå av kompressoren.

250Pleie av bilen
Dersom det foreskrevne dekktryk‐ket ikke oppnås i løpet av ti minut‐
ter, demonterer du dekkrepara‐
sjonssettet. Forflytt bilen én hjul‐
omdreining. Koble til igjen dekk‐
reparasjonssettet, og fortsett med påfyllingen i ti minutter. Dersom
det foreskrevne dekktrykket fort‐
satt ikke oppnås, er dekket for
sterkt skadet. Søk hjelp hos et
verksted.
Tapp ut overflødig dekktrykk med
knappen over trykkmåleren.
Kompressoren må ikke gå lenger
enn ti minutter.
14. Løsne dekkreparasjonssettet. Trykk på festeknasten på holde‐
ren, og trekk tetningsmiddelflas‐
ken av holderen. Skru dekkfylle‐
slangen på den ledige koblingen
på tetningsmiddelflasken. Der‐
med unngår du at det renner ut
tetningsmiddel. Legg dekkrepara‐
sjonssettet i bagasjerommet.
15. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
16. Ta klistremerket på tetningsmid‐ delflasken med maksimalt tillatt
hastighet, og plasser det i syns‐
feltet til føreren.
17. Kjør videre umiddelbart, slik at tet‐
ningsmiddelet fordeles jevnt i dek‐
ket. Stans og kontroller dekktryk‐
ket etter å ha kjørt ca. 10 km (se‐
nest etter ti minutter). Skru luft‐
slangen rett på dekkventilen og
kompressoren når du skal kontrol‐ lere trykket.
Hvis dekktrykket er over 1,3 bar,
må det korrigeres. Gjenta prose‐
dyren til det ikke er noe trykktap
lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 1,3 bar. Søk
hjelp hos et verksted.
18. Legg bort dekkreparasjonssettet i bagasjerommet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt redusert. Derfor må
du få skiftet ut dette dekket.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst
30 minutter.

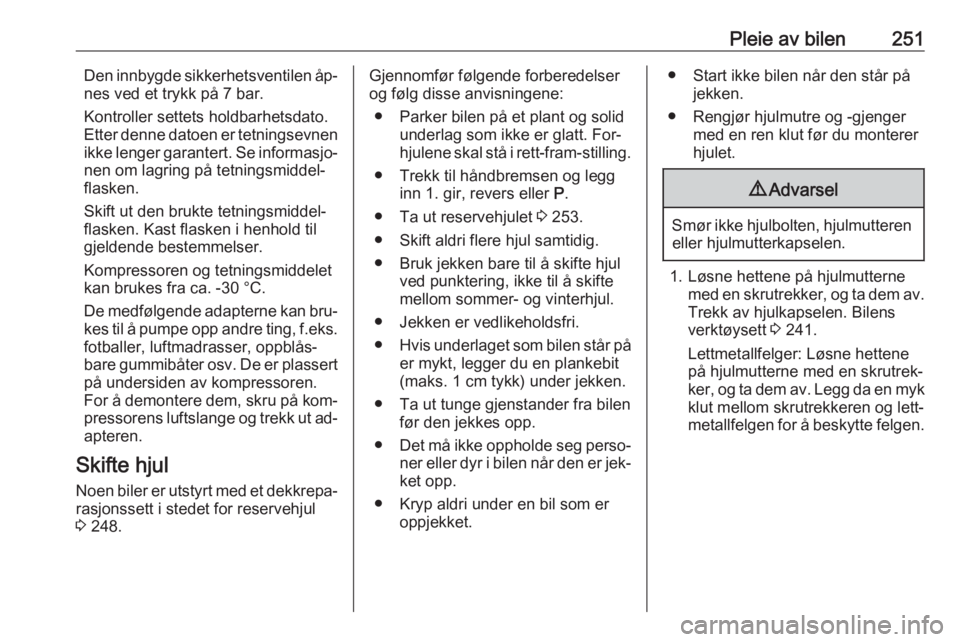

Pleie av bilen251Den innbygde sikkerhetsventilen åp‐
nes ved et trykk på 7 bar.
Kontroller settets holdbarhetsdato.
Etter denne datoen er tetningsevnen ikke lenger garantert. Se informasjo‐ nen om lagring på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kast flasken i henhold til
gjeldende bestemmelser.
Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.
De medfølgende adapterne kan bru‐
kes til å pumpe opp andre ting, f.eks. fotballer, luftmadrasser, oppblås‐
bare gummibåter osv. De er plassert
på undersiden av kompressoren.
For å demontere dem, skru på kom‐ pressorens luftslange og trekk ut ad‐
apteren.
Skifte hjul
Noen biler er utstyrt med et dekkrepa‐ rasjonssett i stedet for reservehjul
3 248.Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt. For‐
hjulene skal stå i rett-fram-stilling.
● Trekk til håndbremsen og legg inn 1. gir, revers eller P.
● Ta ut reservehjulet 3 253.
● Skift aldri flere hjul samtidig.
● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
● Ta ut tunge gjenstander fra bilen før den jekkes opp.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er jek‐ket opp.
● Kryp aldri under en bil som er oppjekket.● Start ikke bilen når den står på
jekken.
● Rengjør hjulmutre og -gjenger med en ren klut før du montererhjulet.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Løsne hettene på hjulmutterne
med en skrutrekker, og ta dem av.Trekk av hjulkapselen. Bilens
verktøysett 3 241.
Lettmetallfelger: Løsne hettene
på hjulmutterne med en skrutrek‐
ker, og ta dem av. Legg da en myk
klut mellom skrutrekkeren og lett‐
metallfelgen for å beskytte felgen.

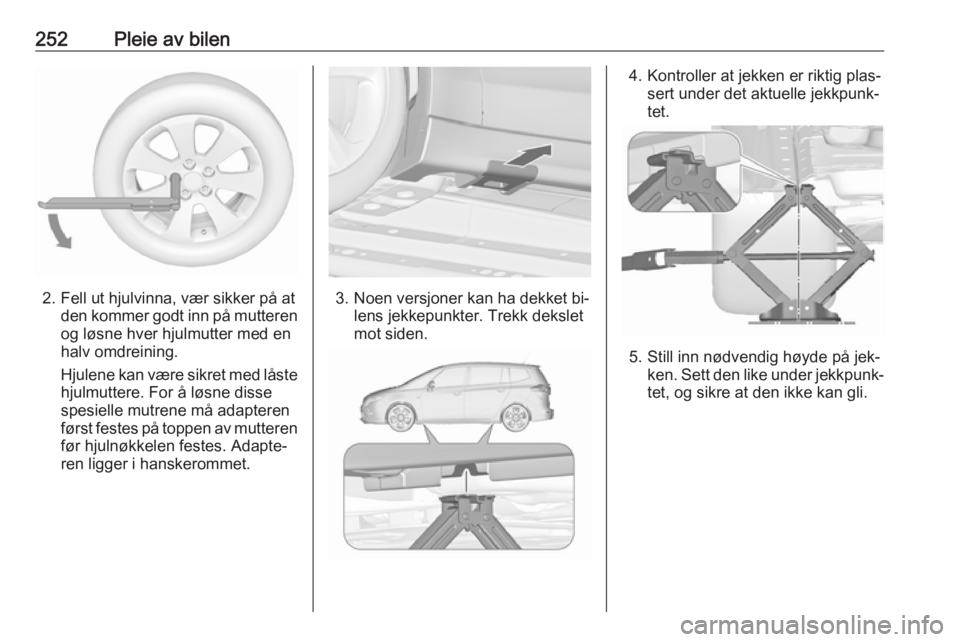

252Pleie av bilen
2. Fell ut hjulvinna, vær sikker på atden kommer godt inn på mutteren
og løsne hver hjulmutter med en
halv omdreining.
Hjulene kan være sikret med låste hjulmuttere. For å løsne disse
spesielle mutrene må adapteren
først festes på toppen av mutteren
før hjulnøkkelen festes. Adapte‐
ren ligger i hanskerommet.3. Noen versjoner kan ha dekket bi‐ lens jekkepunkter. Trekk dekslet
mot siden.
4. Kontroller at jekken er riktig plas‐ sert under det aktuelle jekkpunk‐
tet.
5. Still inn nødvendig høyde på jek‐ ken. Sett den like under jekkpunk‐
tet, og sikre at den ikke kan gli.

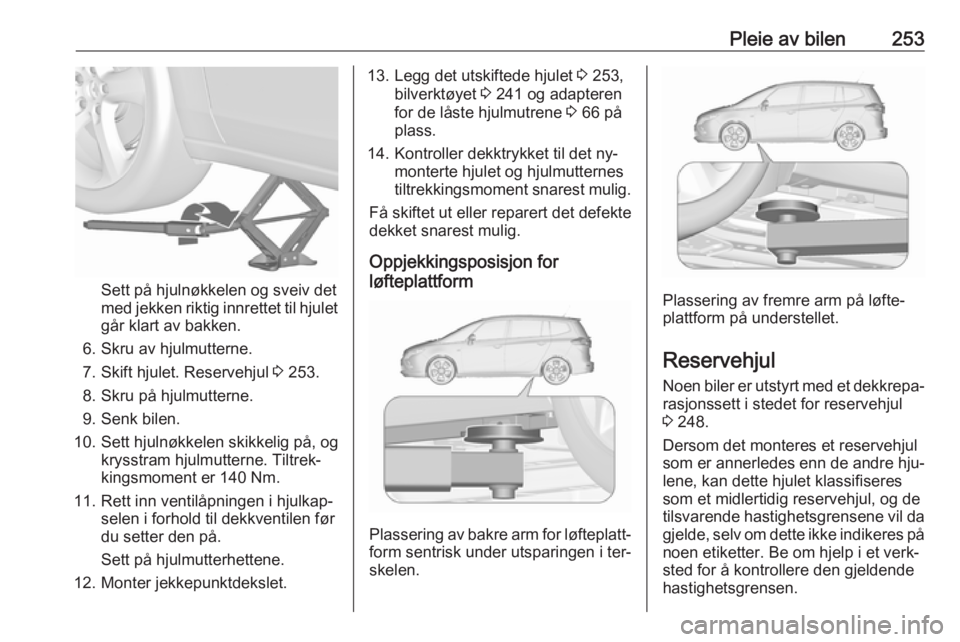

Pleie av bilen253
Sett på hjulnøkkelen og sveiv det
med jekken riktig innrettet til hjulet
går klart av bakken.
6. Skru av hjulmutterne.
7. Skift hjulet. Reservehjul 3 253.
8. Skru på hjulmutterne.
9. Senk bilen.
10. Sett hjulnøkkelen skikkelig på, og krysstram hjulmutterne. Tiltrek‐
kingsmoment er 140 Nm.
11. Rett inn ventilåpningen i hjulkap‐ selen i forhold til dekkventilen før
du setter den på.
Sett på hjulmutterhettene.
12. Monter jekkepunktdekslet.
13. Legg det utskiftede hjulet 3 253,
bilverktøyet 3 241 og adapteren
for de låste hjulmutrene 3 66 på
plass.
14. Kontroller dekktrykket til det ny‐ monterte hjulet og hjulmutternes
tiltrekkingsmoment snarest mulig.
Få skiftet ut eller reparert det defekte
dekket snarest mulig.
Oppjekkingsposisjon for
løfteplattform
Plassering av bakre arm for løfteplatt‐ form sentrisk under utsparingen i ter‐
skelen.
Plassering av fremre arm på løfte‐
plattform på understellet.
Reservehjul Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 248.
Dersom det monteres et reservehjul som er annerledes enn de andre hju‐
lene, kan dette hjulet klassifiseres
som et midlertidig reservehjul, og de
tilsvarende hastighetsgrensene vil da gjelde, selv om dette ikke indikeres på
noen etiketter. Be om hjelp i et verk‐
sted for å kontrollere den gjeldende
hastighetsgrensen.

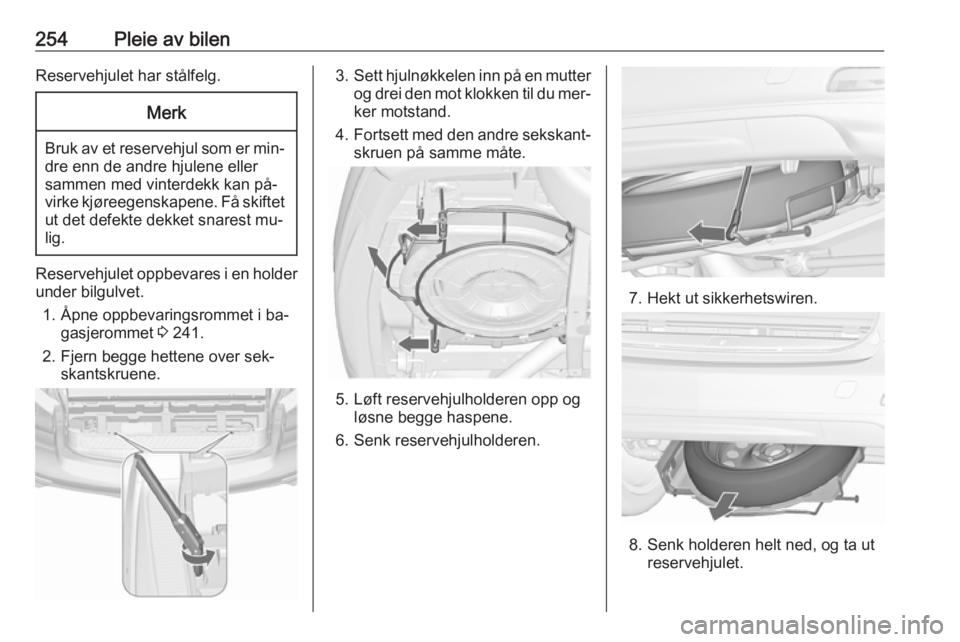

254Pleie av bilenReservehjulet har stålfelg.Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Reservehjulet oppbevares i en holder
under bilgulvet.
1. Åpne oppbevaringsrommet i ba‐ gasjerommet 3 241.
2. Fjern begge hettene over sek‐ skantskruene.
3.Sett hjulnøkkelen inn på en mutter
og drei den mot klokken til du mer‐
ker motstand.
4. Fortsett med den andre sekskant‐
skruen på samme måte.
5. Løft reservehjulholderen opp og løsne begge haspene.
6. Senk reservehjulholderen.
7. Hekt ut sikkerhetswiren.
8. Senk holderen helt ned, og ta ut reservehjulet.

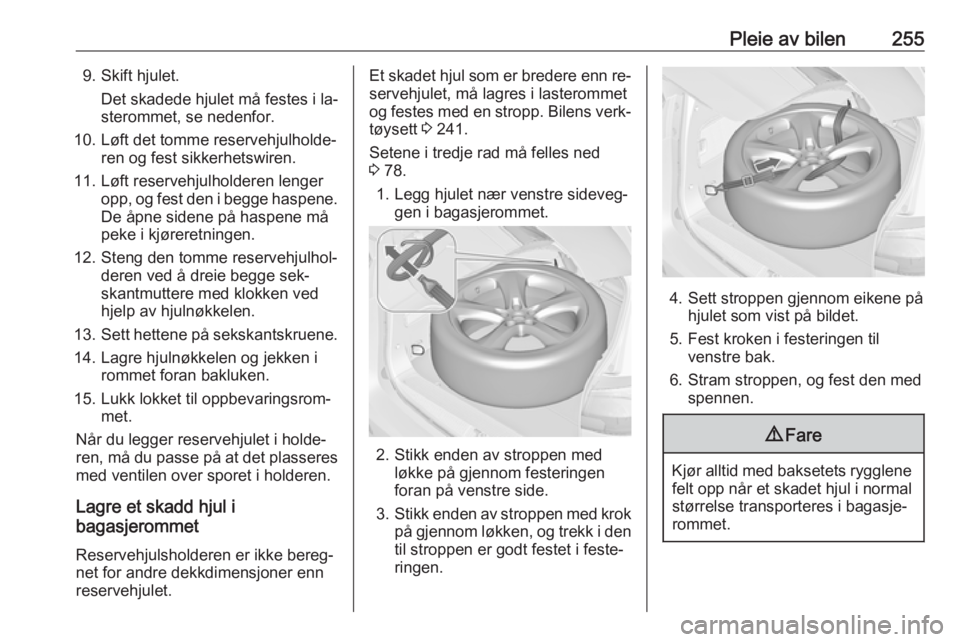

Pleie av bilen2559. Skift hjulet.Det skadede hjulet må festes i la‐
sterommet, se nedenfor.
10. Løft det tomme reservehjulholde‐ ren og fest sikkerhetswiren.
11. Løft reservehjulholderen lenger opp, og fest den i begge haspene.De åpne sidene på haspene må
peke i kjøreretningen.
12. Steng den tomme reservehjulhol‐ deren ved å dreie begge sek‐
skantmuttere med klokken ved
hjelp av hjulnøkkelen.
13. Sett hettene på sekskantskruene.
14. Lagre hjulnøkkelen og jekken i rommet foran bakluken.
15. Lukk lokket til oppbevaringsrom‐ met.
Når du legger reservehjulet i holde‐
ren, må du passe på at det plasseres
med ventilen over sporet i holderen.
Lagre et skadd hjul i
bagasjerommet
Reservehjulsholderen er ikke bereg‐
net for andre dekkdimensjoner enn
reservehjulet.Et skadet hjul som er bredere enn re‐
servehjulet, må lagres i lasterommet
og festes med en stropp. Bilens verk‐ tøysett 3 241.
Setene i tredje rad må felles ned
3 78.
1. Legg hjulet nær venstre sideveg‐ gen i bagasjerommet.
2. Stikk enden av stroppen med løkke på gjennom festeringen
foran på venstre side.
3. Stikk enden av stroppen med krok
på gjennom løkken, og trekk i den
til stroppen er godt festet i feste‐
ringen.
4. Sett stroppen gjennom eikene på hjulet som vist på bildet.
5. Fest kroken i festeringen til venstre bak.
6. Stram stroppen, og fest den med spennen.
9 Fare
Kjør alltid med baksetets rygglene
felt opp når et skadet hjul i normal
størrelse transporteres i bagasje‐
rommet.

256Pleie av bilen9Advarsel
Jekk, hjul eller annet utstyr som
oppbevares usikret i bagasjerom‐
met, kan føre til personskader.
Løst utstyr kan slynges rundt og
føre til personskader ved en brå‐ bremsing eller kollisjon.
Jekk og verktøy må alltid legges
på plass og festes i oppbevarings‐ rommene.
Skadde hjul som oppbevares i ba‐
gasjerommet, må alltid festes med
stroppen.
Nødhjul
Bruk av nødhjul kan påvirke kjøre‐
egenskapene. Skift eller reparer det
defekte dekket så snart som mulig og
monter dette i stedet for reservehju‐
let.
Monter bare ett nødhjul. Kjør ikke for‐ tere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over lengre
tid.
Hvis det oppstår punktering bak un‐
der tauing av en annen bil, setter du
nødhjulet foran og hjulet i full stør‐
relse bak.
Kjettinger 3 247.
Reservehjul med retningsbestemt
dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐
bol (for eksempel en pil) på dekksi‐
den.
Dersom hjul er montert mot rotasjons‐
retningen:
● Kjøreegenskapene kan bli påvir‐ ket. Få skiftet ut eller reparert detdefekte dekket snarest mulig.
● Kjør ekstra forsiktig på vått og snødekket underlag.Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når batteriet er flatt, kan motoren
startes ved hjelp av startkabler og batteriet i en annen bil.9 Advarsel
Vær forsiktig ved start med start‐
kabler. Avvik fra anvisningene un‐ der kan føre til personskader eller
materielle skader som følge av at
batteriet eksploderer, eller skade
på det elektriske anlegget i begge
bilene.
9 Advarsel
Unngå å få batterisyre i øynene,
på huden, tekstiler og lakkerte fla‐ ter. Væsken inneholder svovel‐
syre, som kan føre til personska‐
der og materielle skader ved di‐
rekte kontakt.
● Unngå gnister eller åpen ild i nærheten av batteriet.

Pleie av bilen257● Et utladet batteri kan fryse alle‐rede ved en temperaturer på
0 °C . Tin opp batteriet hvis det er
frosset, før du kobler til startkab‐ lene.
● Bruk vernebriller og beskyttende klær ved håndtering av batteriet.
● Bruk et starthjelpbatteri med samme spenning (12 volt). Kapa‐
siteten (Ah) må ikke være vesent‐ lig lavere enn i det utladede bat‐teriet.
● Bruk startkabler med isolerte klemmer og et tverrsnitt på minst
16 mm 2
(25 mm 2
for dieselmoto‐
rer).
● Koble ikke det utladede batteriet fra det elektriske anlegget i bilen.
● Slå av alle unødvendige strøm‐ forbrukere.
● Bøy deg aldri over batteriet under
arbeidet.
● Klemma på den ene kabelen må ikke komme i berøring med
klemma på den andre kabelen.
● Bilene får ikke berøre hverandre under starthjelpen.● Trekk til håndbremsen, sett ma‐ nuelt gir i fri og automatgir i P.
● Åpne beskyttelseshettene for den positive polen på begge bat‐
terier.
Rekkefølge for tilkobling av kabler:
1. Koble den røde kabel til pluss‐ polen på starthjelpbatteriet.
2. Koble den andre enden av den røde kabelen til plusspolen på detutladede batteriet.
3. Koble den svarte kabelen til minuspolen på starthjelpbatteriet.
4. Koble den andre enden av den svarte kabelen til et jordingspunkt
på bilen, f.eks. motorblokken eller en motorfestebolt. Fest den så
langt unna det utladete batteriet
som mulig, og minst 60 cm.
Plasser kablene slik at de ikke kom‐
mer i berøring med roterende deler i
motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk må vare
maksimalt 15 sekunder og med 1
minutts mellomrom mellom hvert
forsøk.
3. La begge motorene gå på tom‐ gang med tilkoblede kabler i ca. 3minutter.
4. Slå på strømforbrukere (f.eks. ho‐
vedlys, oppvarmbar bakrute) i bi‐
len som mottar startstrøm.
5. Koble fra kablene i nøyaktig mot‐ satt rekkefølge.

258Pleie av bilenTauingTauing av bilen
Sett en skrutrekker i åpningen på denkorte siden av dekselet. Løsne dek‐
selet ved å bevege skrutrekkeren for‐
siktig mot siden. For å unngå skade
anbefales det å legge et tøystykke
mellom skrutrekkeren og rammen.
Slepeøyet ligger i bilens verktøysett
3 241.
Skru slepeøyet helt inn til det stopper
i vannrett stilling.
Fest slepetauet, eller helst en slepe‐ stang, i slepeøyet.
Slepeøyet må bare brukes til tauing og ikke til berging av bilen.
Slå på tenningen for å frigjøre rattlå‐
sen og for å kunne betjene bremse‐
lys, horn og vindusvisker.
Sett bilen i fri (nøytral).
Merk
Igangkjøringen må skje langsomt.
Kjør jevnt uten rykk. For stor trek‐ kraft kan skade bilen.
Når motoren ikke går, kreves det be‐
tydelig mer kraft for å bremse og
styre.
Koble inn omluftsystemet og lukk vin‐
duene, slik at eksos fra trekkbilen ikke trenger inn i kupeen.
Biler med automatgir: Bilen må taues
forlengs, ikke fortere enn 80 km/t og
ikke lenger enn 100 km. I alle andre tilfeller og når giret er defekt, må for‐
akselen løftes fra bakken.
Søk hjelp hos et verksted.
Skru ut slepeøyet etter tauingen.
Sett inn dekselet nederst, og lukk.
Taue en annen bil
