OPEL ZAFIRA C 2016.5 Kezelési útmutató (in Hungarian)

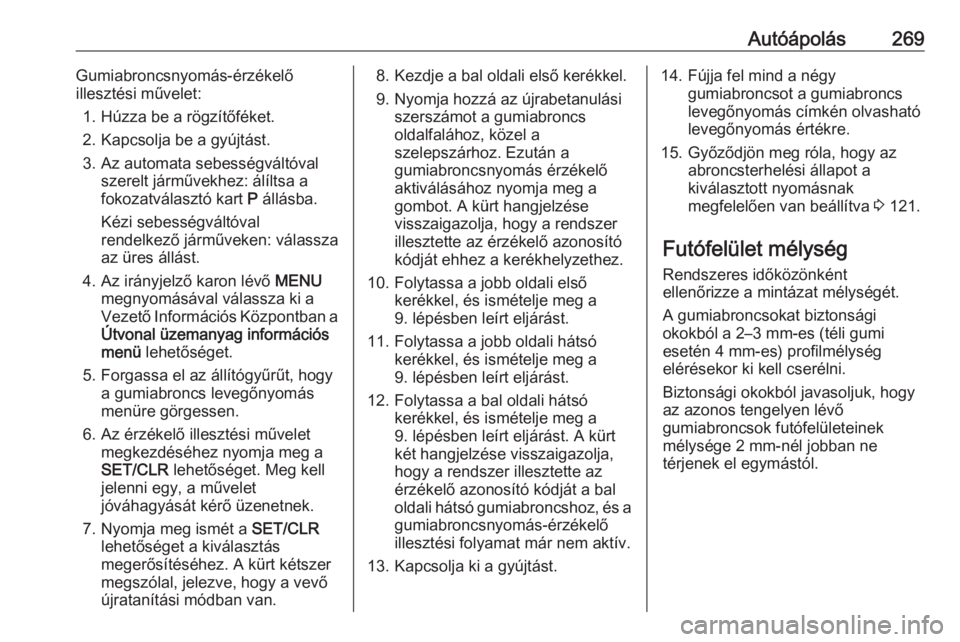

Autóápolás269Gumiabroncsnyomás-érzékelő
illesztési művelet:
1. Húzza be a rögzítőféket.
2. Kapcsolja be a gyújtást.
3. Az automata sebességváltóval szerelt járművekhez: álíltsa a
fokozatválasztó kart P állásba.
Kézi sebességváltóval
rendelkező járműveken: válassza
az üres állást.
4. Az irányjelző karon lévő MENU
megnyomásával válassza ki a
Vezető Információs Központban a Útvonal üzemanyag információs
menü lehetőséget.
5. Forgassa el az állítógyűrűt, hogy a gumiabroncs levegőnyomás
menüre görgessen.
6. Az érzékelő illesztési művelet megkezdéséhez nyomja meg a
SET/CLR lehetőséget. Meg kell
jelenni egy, a művelet
jóváhagyását kérő üzenetnek.
7. Nyomja meg ismét a SET/CLR
lehetőséget a kiválasztás
megerősítéséhez. A kürt kétszer
megszólal, jelezve, hogy a vevő
újratanítási módban van.8. Kezdje a bal oldali első kerékkel.
9. Nyomja hozzá az újrabetanulási szerszámot a gumiabroncs
oldalfalához, közel a
szelepszárhoz. Ezután a
gumiabroncsnyomás érzékelő
aktiválásához nyomja meg a
gombot. A kürt hangjelzése
visszaigazolja, hogy a rendszer
illesztette az érzékelő azonosító
kódját ehhez a kerékhelyzethez.
10. Folytassa a jobb oldali első kerékkel, és ismételje meg a
9. lépésben leírt eljárást.
11. Folytassa a jobb oldali hátsó kerékkel, és ismételje meg a9. lépésben leírt eljárást.
12. Folytassa a bal oldali hátsó kerékkel, és ismételje meg a
9. lépésben leírt eljárást. A kürt
két hangjelzése visszaigazolja,
hogy a rendszer illesztette az
érzékelő azonosító kódját a bal
oldali hátsó gumiabroncshoz, és a
gumiabroncsnyomás-érzékelő
illesztési folyamat már nem aktív.
13. Kapcsolja ki a gyújtást.14. Fújja fel mind a négy gumiabroncsot a gumiabroncs
levegőnyomás címkén olvasható
levegőnyomás értékre.
15. Győződjön meg róla, hogy az abroncsterhelési állapot a
kiválasztott nyomásnak
megfelelően van beállítva 3 121.
Futófelület mélység
Rendszeres időközönként
ellenőrizze a mintázat mélységét.
A gumiabroncsokat biztonsági
okokból a 2–3 mm-es (téli gumi
esetén 4 mm-es) profilmélység
elérésekor ki kell cserélni.
Biztonsági okokból javasoljuk, hogy az azonos tengelyen lévő
gumiabroncsok futófelületeinek
mélysége 2 mm-nél jobban ne
térjenek el egymástól.

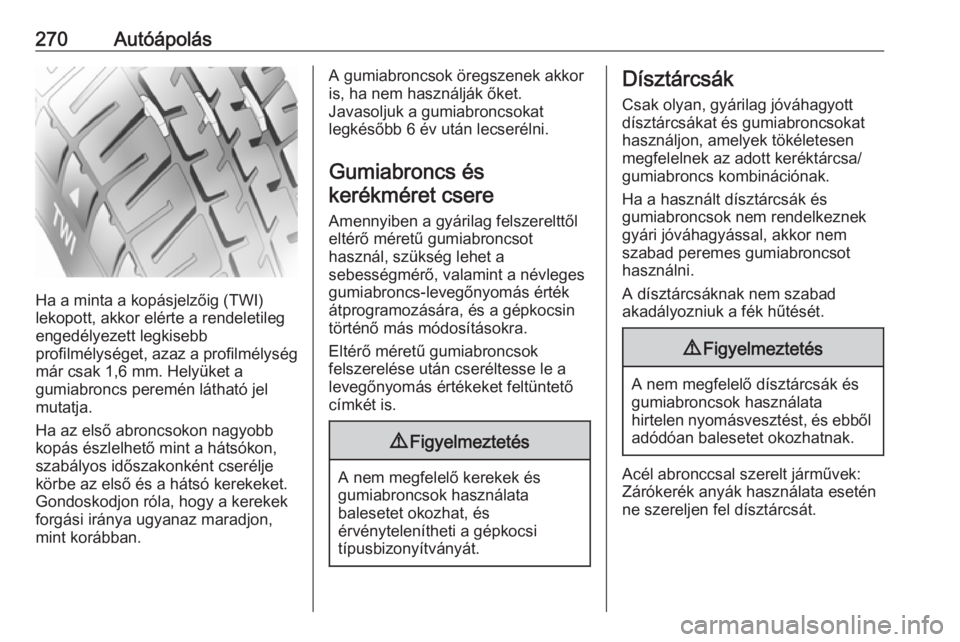

270Autóápolás
Ha a minta a kopásjelzőig (TWI)
lekopott, akkor elérte a rendeletileg
engedélyezett legkisebb
profilmélységet, azaz a profilmélység
már csak 1,6 mm. Helyüket a
gumiabroncs peremén látható jel
mutatja.
Ha az első abroncsokon nagyobb
kopás észlelhető mint a hátsókon,
szabályos időszakonként cserélje
körbe az első és a hátsó kerekeket.
Gondoskodjon róla, hogy a kerekek forgási iránya ugyanaz maradjon,
mint korábban.
A gumiabroncsok öregszenek akkor
is, ha nem használják őket.
Javasoljuk a gumiabroncsokat
legkésőbb 6 év után lecserélni.
Gumiabroncs éskerékméret csere
Amennyiben a gyárilag felszerelttől
eltérő méretű gumiabroncsot
használ, szükség lehet a
sebességmérő, valamint a névleges
gumiabroncs-levegőnyomás érték
átprogramozására, és a gépkocsin
történő más módosításokra.
Eltérő méretű gumiabroncsok
felszerelése után cseréltesse le a
levegőnyomás értékeket feltüntető
címkét is.9 Figyelmeztetés
A nem megfelelő kerekek és
gumiabroncsok használata
balesetet okozhat, és
érvénytelenítheti a gépkocsi
típusbizonyítványát.
Dísztárcsák
Csak olyan, gyárilag jóváhagyott
dísztárcsákat és gumiabroncsokat
használjon, amelyek tökéletesen megfelelnek az adott keréktárcsa/gumiabroncs kombinációnak.
Ha a használt dísztárcsák és
gumiabroncsok nem rendelkeznek
gyári jóváhagyással, akkor nem
szabad peremes gumiabroncsot
használni.
A dísztárcsáknak nem szabad akadályozniuk a fék hűtését.9 Figyelmeztetés
A nem megfelelő dísztárcsák és
gumiabroncsok használata
hirtelen nyomásvesztést, és ebből adódóan balesetet okozhatnak.
Acél abronccsal szerelt járművek:
Zárókerék anyák használata esetén
ne szereljen fel dísztárcsát.

Autóápolás271Kerékláncok
Hóláncot csak az első kerekekre
szabad felszerelni.
Csak apró szemű hóláncot
használjon, amely a futófelületen és a gumiabroncs belső oldalfalán a lánc
zárjával együtt legfeljebb 10 mm-re
áll ki.
9 Figyelmeztetés
A gumiabroncs sérülése
„durrdefekthez” vezethet.
Kerékláncot csak 215/60 R16 és
225/50 R17 méretű kerekekre szabad
felszerelni.
A szükségpótkeréken nem szabad
hóláncot használni.
Gumiabroncs javító készlet A futófelület kisebb sérülései
kijavíthatók a gumiabroncs-javító
készlettel.
Ne távolítsa el a sérülést okozó
tárgyat a gumiabroncsból.
A 4 mm-nél nagyobb, vagy a
gumiabroncs oldalfalán lévő
sérülések a gumiabroncs
javítókészlet segítségével nem
javíthatók.9 Figyelmeztetés
Ne közlekedjen 80 km/h
sebességnél gyorsabban.
Ne használja hosszú időtartamra.
Hatással lehet a kormányzásra és a kezelésre.
Gumidefekt esetén:
Húzza be a kéziféket, majd
kapcsoljon első vagy hátrameneti
sebességfokozatba, illetve P állásba.
Az abroncsjavító készlet a csomagtér
bal oldalán, egy fedél mögött
található.
1. Vegye ki a gumiabroncs-javító készletet a tárolórekeszből.
2. Vegye elő a kompresszort.

272Autóápolás
3. Vegye ki az elektromoscsatlakozókábelt és a
levegőcsövet a kompresszor alján lévő rekeszekből.
4. Csavarja rá a kompresszor levegőcsövét a tömítőanyag-
tartályon lévő csatlakozóra.
5. Erősítse a tömítőanyag-tartályt a kompresszoron lévő tartóra.
Helyezze a kompresszort a
gumiabroncshoz közel úgy, hogy
a tömítőanyag-tartály felfelé
álljon.
6. Csavarja le a szelepsapkát a defektes gumiabroncs szelepéről.
7. Csavarja rá a töltőcsövet a gumiabroncs szelepére.
8. A kompresszoron lévő kapcsolónak J állásban kell
lennie.
9. Helyezze a kompresszor csatlakozóját a tartozék-
csatlakozóba vagy a
cigarettagyújtó aljzatba.
Az akkumulátor védelme
érdekében javasolt a motort
bekapcsolva hagyni.
10. Kapcsolja a kompresszor billenőkapcsolóját I állásba. A
gumiabroncs megtelik tömítőanyaggal.
11. A kompresszor nyomásmérője rövid időre akár hat bar nyomást
is mutathat, miközben a
tömítőanyag-tartály kiürül
(körülbelül 30 másodpercig).
Ezután a nyomás csökkenni kezd.

Autóápolás27312.A teljes tömítőanyag mennyiség a
gumiabroncsba jut. Ezután a
gumiabroncs felfújódik.
13. Az előírt gumiabroncs- levegőnyomást tíz percen belül el
kell érnie. Gumiabroncs-
levegőnyomás 3 305. Amikor
elérte a megfelelő nyomást,
kapcsolja ki a kompresszort.
Ha tíz percen belül nem éri el az
előírt levegőnyomást,
csatlakoztassa le a gumiabroncs
javító készletet. Forgassa meg
egy fordulattal a kereket.
Csatlakoztassa ismét a
gumiabroncs-javító készletet,
majd folytassa tíz percig a
feltöltési eljárást. Ha az előírt
levegőnyomás így sem érhető el, akkor a gumiabroncs túlságosan
sérült. Kérjen segítséget egy
szerviztől.
A túlnyomást engedje le a
nyomásmérő felett lévő gombbal.
Ne működtesse a kompresszort
tíz percnél hosszabb ideig.
14. Csatlakoztassa le a gumiabroncs-
javítókészletet. Nyomja meg a
reteszelőfület, hogy kivehesse a tömítőanyag-tartályt a keretből. A
levegőtömlőt csavarja rá a tömítőanyag-tartály szabad
csatlakozójára. Ezzel
megelőzheti a tömítőanyag
szivárgását. Tegye vissza a
javítókészletet a csomagtartóba.
15. Egy darab ronggyal törölje le a fölösleges tömítőanyagot.
16. Vegye le a megengedett legnagyobb sebességet feltüntető
címkét a tömítőanyag-tartályról,
és ragassza a vezető látóterébe.
17. Azonnal induljon el, hogy a tömítőanyag egyenletesen
eloszoljon a gumiabroncsban.Körülbelül 10 km (de nem több
mint tíz perc) után álljon meg, és
ellenőrizze a gumiabroncs levegőnyomását. Ilyenkor a
kompresszor levegőtömlőjét
csatlakoztassa közvetlenül a
gumiabroncs szelepére.
Amennyiben a gumiabroncs-
levegőnyomás több mint 1,3 bar,
akkor állítsa be a megfelelő
értékre. Ismételje meg az eljárást, amíg nincs további
nyomásvesztés.
Amennyiben a gumiabroncs-
levegőnyomás 1,3 bar alá esett,
ne közlekedjen tovább a

274Autóápolásgépkocsival. Kérjen segítséget
egy szerviztől.
18. Tegye vissza a javítókészletet a csomagtartóba.
Megjegyzés
Az ilyen módon javított gumiabroncs menettulajdonságai jelentősen
romlanak, ezért cseréltesse ki
mielőbb.
Amennyiben a kompresszornak
szokatlan hangja van, vagy túlzottan
felmelegszik, legalább 30 percre
kapcsolja ki.
A beépített biztonsági szelep hét bar nyomásnál kinyit.
Vegye figyelembe a készlet lejárati
dátumát. Ezután a készlet
tömítőképessége nem garantálható.
Vegye figyelembe a tömítőanyag-
tartályon található tárolási utasítást.
Cserélje ki a használt tömítőanyag-
tartályt. Az elhasznált tartályt a
hatályos törvényeknek megfelelően
helyezze el.
A kompresszor és a tömítőanyag kb. -30 °C-ig használható.A mellékelt adapterekkel egyéb
tárgyak, pl. futball-labdák,
gumimatracok, gumicsónakok, stb.
is feltölthetők levegővel. Az
adapterek a kompresszor alatt
találhatók. Eltávolításhoz csavarja
fel a kompresszor levegőcsövét és
húzza le az adaptert.
Kerékcsere
Bizonyos gépkocsik pótkerék helyett
gumiabroncs-javító készlettel vannak
felszerelve 3 271.
Végezze el a következő
előkészületeket és vegye figyelembe
az alábbi információkat:
● Szilárd, vízszintes, csúszásmentes talajon
parkoljon. Az első kerekeknek
egyenes helyzetben kell lenniük.
● Húzza be a kéziféket, majd kapcsoljon első vagy
hátrameneti sebességfokozatba,
illetve P állásba.
● Vegye elő a pótkereket 3 277.
● Soha ne cseréljen egyszerre több kereket.● Az emelőt kerékcseréhez csak defekt esetén használja, ne
pedig a szezonális téli vagy nyári gumiabroncs-cseréhez.
● Az emelő nem igényel karbantartást.
● Ha a talaj túlságosan laza, helyezzen egy (max. 1 cm
vastagságú) kemény lapot az
emelő alá.
● Felemelés előtt vegye ki a nehéz
tárgyakat a járműből.
● Sem emberek, sem állatok nem tartózkodhatnak a gépkocsiban
felemelésekor.
● Soha ne másszon a megemelt gépkocsi alá.
● Ne indítsa be a gépkocsit, ha az emelőn áll.
● Mielőtt felszereli a kereket, tisztítsa meg a kerékanyákat és a
meneteket tiszta ronggyal.

Autóápolás2759Figyelmeztetés
Ne zsírozza a kerékcsavarokat,
kerékanyákat és kúpos
kerekanyákat.
1. A kerékanyák védősapkáját csavarhúzóval pattintsa le. Vegye
le a dísztárcsát. Szerszámkészlet
3 263.
Könnyűfém keréktárcsák: A
kerékanyák védősapkáját
csavarhúzóval pattintsa le. Óvja a
sérülésektől a könnyűfém
keréktárcsát egy puha rongy
segítségével, amit a csavarhúzó
és a keréktárcsa közé helyez.
2. Hajtsa ki a kerékcsavarkulcsot, helyezze rá biztonságosan a
kerékanyára, és lazítsa meg
mindegyik kerékanyát fél
fordulattal.
A kerekeket lehet, hogy zárókerék
anyák védik. Ezeknek a sajátos
anyáknak a kioldásához először
csatlakoztassa az adaptert az
anyacsavar fejre, mielőtt a
kerékkulcsot felszerelné. Az adapter a kesztyűtartóban
található.
3. Egyes verziókon a járműemelési pont el lehet takarva. Húzza ki
oldalra a burkolatot.
4. Győződjön meg róla, hogy az emelőt megfelelően helyezi el a
gépkocsi emelési pontjai alá.
5. Állítsa be az emelőt a szükséges magasságra. Helyezze pontosan

276Autóápolásaz emelési pont alá, úgy, hogy ne
tudjon elcsúszni.
Dugja be a kerékkulcsot, és a
megfelelően beállított emelőn
forgassa a kerékkulcsot addig,
amíg a kerék el nem emelkedik a
talajról.
6. Csavarja ki a kerékanyákat.
7. Cserélje ki a kereket. Pótkerék 3 277
8. Csavarja be a kerékanyákat.
9. Engedje le a gépkocsit.
10. Helyezze fel a kerékcsavar- kulcsot a kerékanyákra amilyen
szorosan csak lehet, és húzza
meg mindegyik kerékanyát átlós
sorrendben. A meghúzási
nyomaték 140 Nm.
11. Felszerelés előtt illessze a dísztárcsán lévő szeleplyukat a
gumiabroncs szelepéhez.
Helyezze vissza a kerékanyák védősapkáit.
12. Szerelje be a járműemelési pont burkolatát.
13. Rakja el a kicserélt kereket 3 277, a szerszámkészletet
3 263 és a záró kerékanyák
adapterét 3 68.
14. Amint lehet, ellenőrizze a felszerelt gumiabroncs
levegőnyomását és a kerékanyák
meghúzási nyomatékát.
A lehető leghamarabb cseréltesse ki
vagy javíttassa meg a hibás
gumiabroncsot.Emelési pontok emelőpadhoz
Az emelőpad hátsó karja a küszöb
bemélyedése alatt legyen.

Autóápolás277Az emelőpad első karja az alvázon
támaszkodjon.
Pótkerék Bizonyos gépkocsik pótkerék helyett
gumiabroncs-javító készlettel vannak
felszerelve 3 271.
Ha olyan pótkereket szerel fel, ami
eltér a többi keréktől, akkor ez a kerék
szükségpótkeréknek minősülhet és a
megfelelő sebességkorlátozások
érvényesek még ha ezt címke nem is jelzi. Forduljon segítségért egy
szervizhez a vonatkozó
sebességkorlátozást illetően.
A pótkeréknek acél keréktárcsája
van.Figyelem!
A többi keréknél kisebb méretű,
vagy téli gumiabroncsok mellé
felszerelt pótkerék használata
befolyásolhatja a gépkocsi
vezethetőségét. A lehető
leghamarabb cseréltesse ki a
hibás gumiabroncsot.
A pótkerék egy mélyedésben van, a
gépjármú padlózata alatt.
1. Nyissa ki a tárolórekeszt a csomagtérben 3 263.
2. Távolítsa el a két hatlapfejű csavar kupakját.
3. Illessze a kerékkulcsot egy hatlapfejű csavarra és fordítsa el
azt az óramutató járásával
ellenkezően, amíg ellenállást
érez.
4. Folytassa a másik hatlapfejű csavarral ugyanígy.
5. Emelje meg a pótkeréktartót, ésakassza ki a két rögzítőt.
6. Engedje le a pótkeréktartót.
7. Akassza ki a biztonsági kábelt.

278Autóápolás
8. Engedje le a tartószerkezetetteljesen, és vegye ki a pótkereket.
9. Cserélje ki a kereket. A sérült kereket rögzíteni kell a
csomagtérben, lásd lent.
10. Emelje meg az üres pótkeréktartót és akassza be a
biztonsági kábelt.
11. Emelje tovább a pótkeréktartót, és kapcsolja be a két rögzítőt. A
rögzítők nyitott oldalának az
utazási irányba kell néznie.
12. Zárja be az üres pótkeréktartót mindkét hatlapfejű csavar
óramutató járásával egyező
irányba forgatásával, egy
kerékkulcs használatával.
13. Helyezze a kupakokat a hatlapfejű csavarokra.
14. Tegye a kerékkulcsot és az emelőt a tárolórekeszbe az
csomagtérajtó előtt.
15. Zárja le a tárolórekesz fedelét. Amikor a pótkereket a
pótkeréktartóban tárolja, ne feledje,
hogy a kereket a keréktartó nyílása
fölé pozícionált kerékszeleppel
helyezze el.
Sérült kerék tárolása a
csomagtérben
A pótkerék tartó nem alkalmas a
pótkeréktől eltérő méretű kerekek
tárolására.
A pótkerék méreténél szélesebb
sérült kereket a csomagtérben kell
tárolni és egy pánttal rögzíteni kell
azt. Szerszámkészlet 3 263.
A harmadik sor üléseit le kell hajtani
3 81.1. Helyezze a kereket a csomagtér
bal oldalfalához közelre.
2. Fűzze át a pánt hurkos végét az elülső rögzítőszemen a bal
oldalon.
3. Fűzze át a heveder kampóval ellátott végét a hurkon, és húzza
meg úgy, hogy a heveder erősen
ráfeszüljön a rögzítőszemre.
