OPEL ZAFIRA C 2016.5 Kezelési útmutató (in Hungarian)

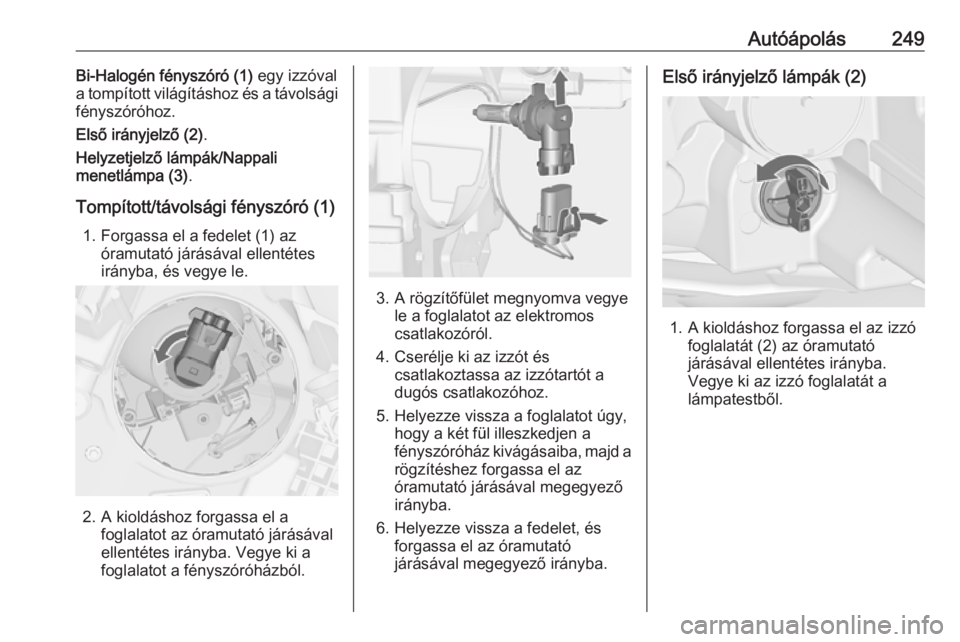

Autóápolás249Bi-Halogén fényszóró (1) egy izzóval
a tompított világításhoz és a távolsági
fényszóróhoz.
Első irányjelző (2) .
Helyzetjelző lámpák/Nappali
menetlámpa (3) .
Tompított/távolsági fényszóró (1) 1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák (2)
1. A kioldáshoz forgassa el az izzó foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.

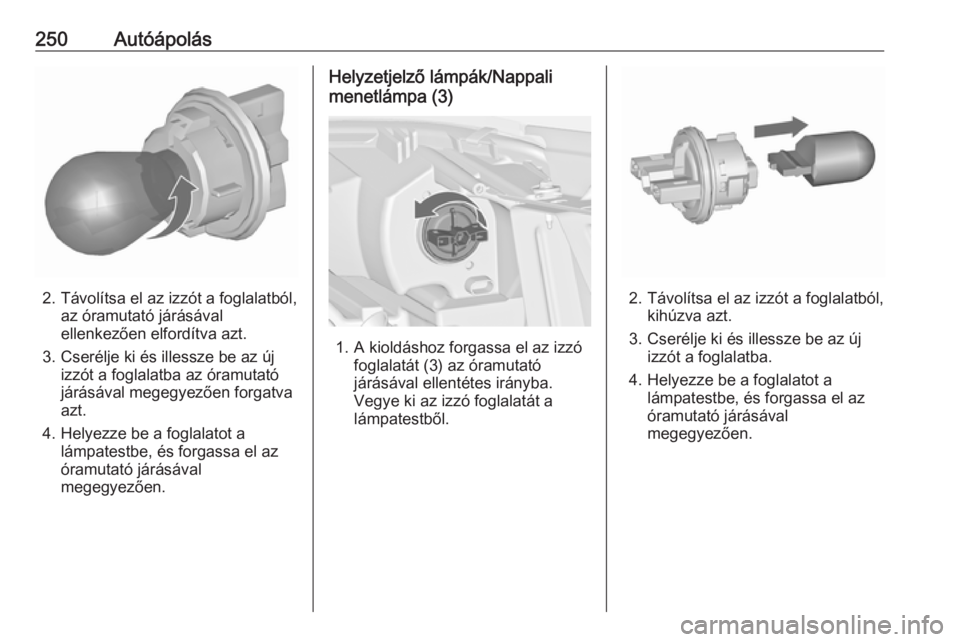

250Autóápolás
2. Távolítsa el az izzót a foglalatból,az óramutató járásávalellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Helyzetjelző lámpák/Nappali
menetlámpa (3)
1. A kioldáshoz forgassa el az izzó foglalatát (3) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.

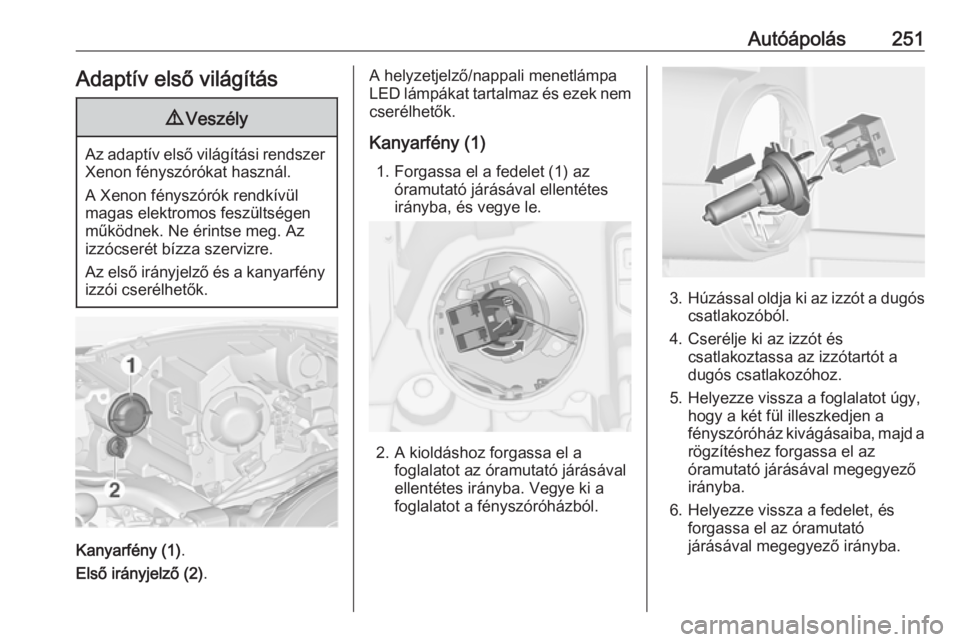

Autóápolás251Adaptív első világítás9Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a kanyarfény
izzói cserélhetők.
Kanyarfény (1) .
Első irányjelző (2) .
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz és ezek nem
cserélhetők.
Kanyarfény (1) 1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.

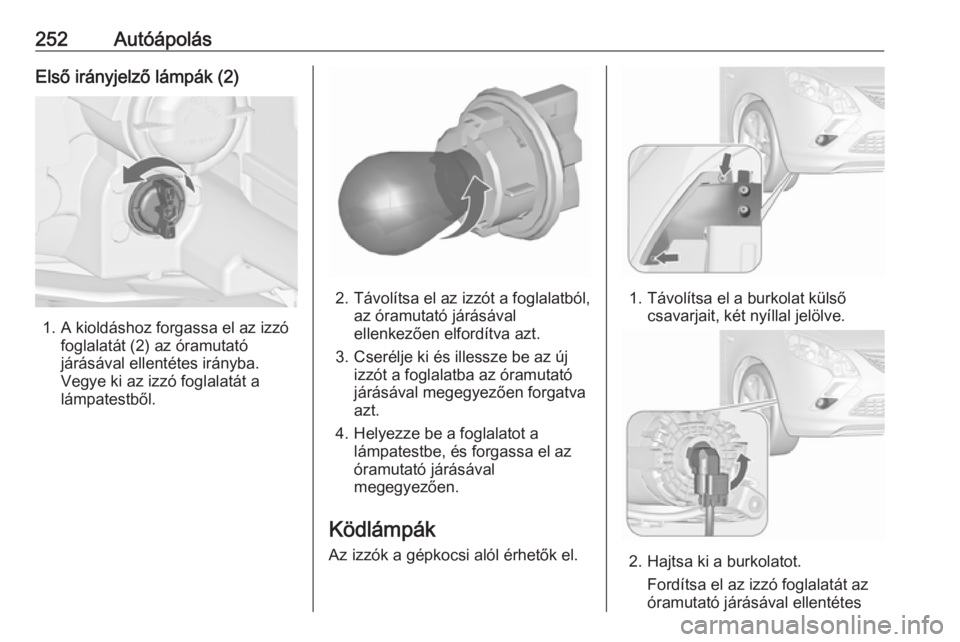

252AutóápolásElső irányjelző lámpák (2)
1. A kioldáshoz forgassa el az izzófoglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Ködlámpák Az izzók a gépkocsi alól érhetők el.1. Távolítsa el a burkolat külső csavarjait, két nyíllal jelölve.
2. Hajtsa ki a burkolatot.
Fordítsa el az izzó foglalatát az
óramutató járásával ellentétes

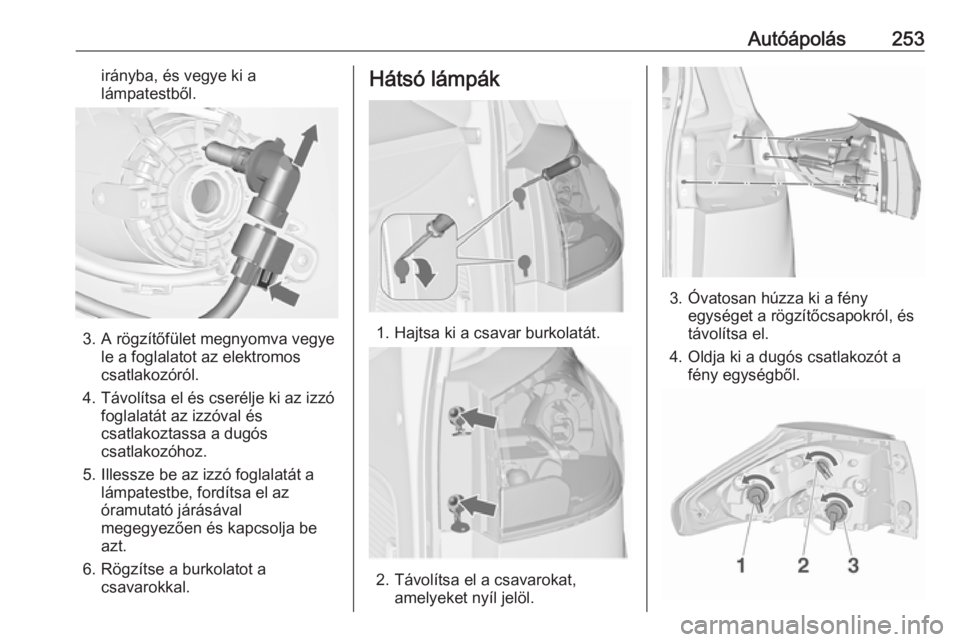

Autóápolás253irányba, és vegye ki a
lámpatestből.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozóhoz.
5. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően és kapcsolja be
azt.
6. Rögzítse a burkolatot a csavarokkal.
Hátsó lámpák
1. Hajtsa ki a csavar burkolatát.
2. Távolítsa el a csavarokat,amelyeket nyíl jelöl.
3. Óvatosan húzza ki a fényegységet a rögzítőcsapokról, és
távolítsa el.
4. Oldja ki a dugós csatlakozót a fény egységből.

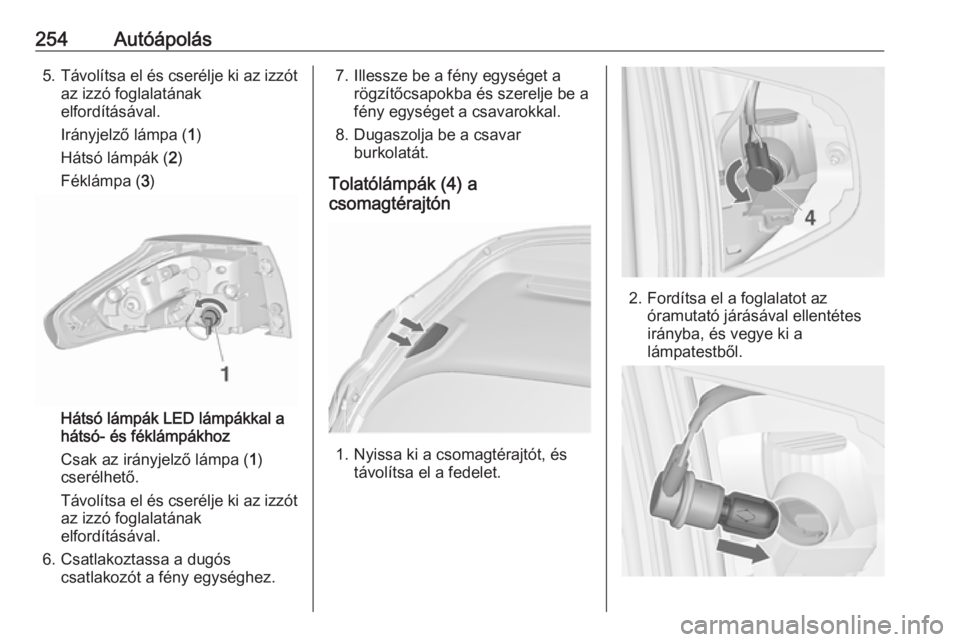

254Autóápolás5.Távolítsa el és cserélje ki az izzót
az izzó foglalatának
elfordításával.
Irányjelző lámpa ( 1)
Hátsó lámpák ( 2)
Féklámpa ( 3)
Hátsó lámpák LED lámpákkal a
hátsó- és féklámpákhoz
Csak az irányjelző lámpa ( 1)
cserélhető.
Távolítsa el és cserélje ki az izzót az izzó foglalatának
elfordításával.
6. Csatlakoztassa a dugós csatlakozót a fény egységhez.
7. Illessze be a fény egységet arögzítőcsapokba és szerelje be a
fény egységet a csavarokkal.
8. Dugaszolja be a csavar burkolatát.
Tolatólámpák (4) a
csomagtérajtón
1. Nyissa ki a csomagtérajtót, és távolítsa el a fedelet.
2. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

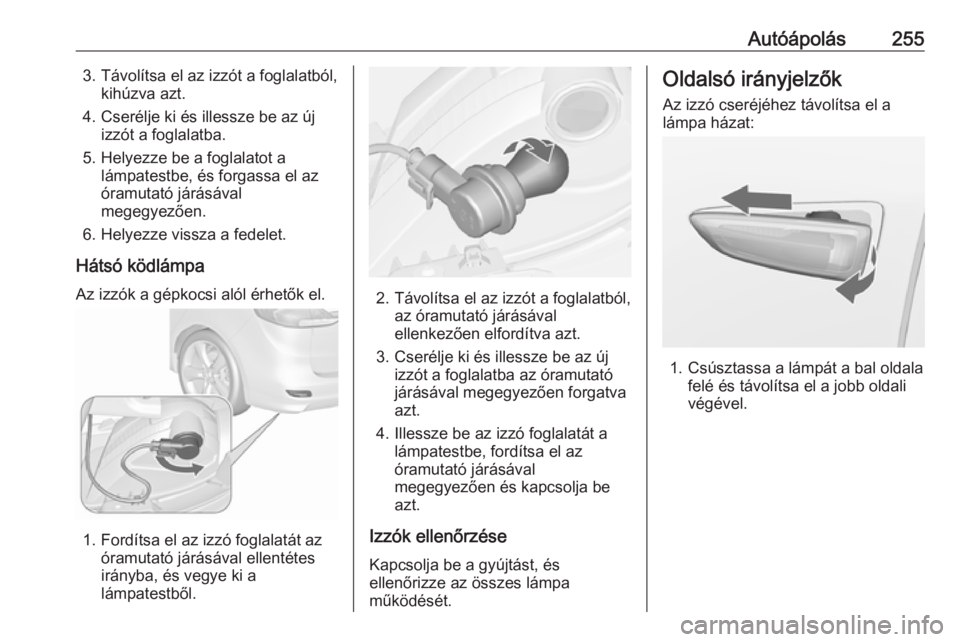

Autóápolás2553. Távolítsa el az izzót a foglalatból,kihúzva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet.
Hátsó ködlámpa
Az izzók a gépkocsi alól érhetők el.
1. Fordítsa el az izzó foglalatát az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
4. Illessze be az izzó foglalatát a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően és kapcsolja be
azt.
Izzók ellenőrzése
Kapcsolja be a gyújtást, és
ellenőrizze az összes lámpa
működését.
Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.

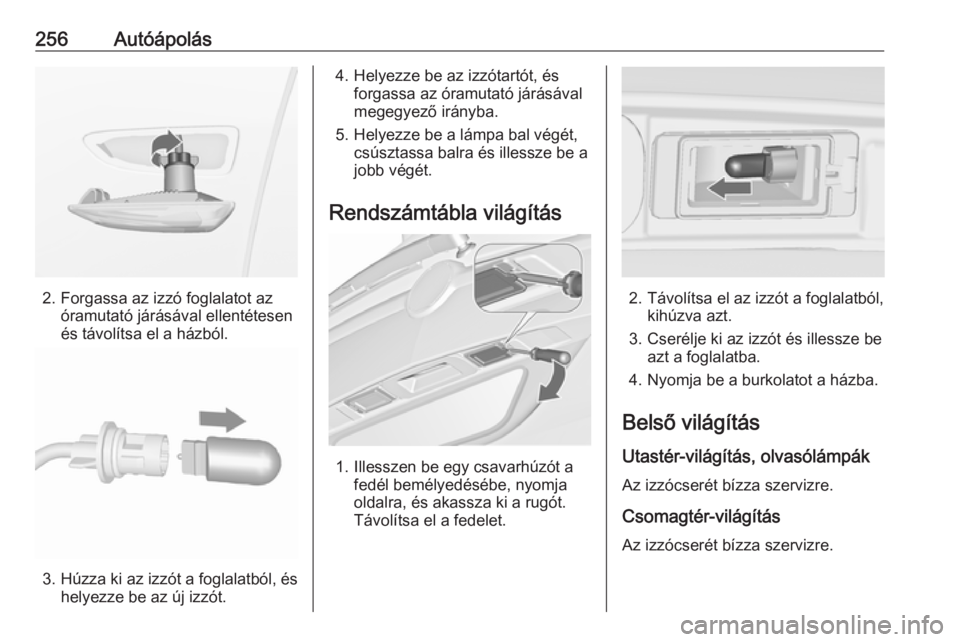

256Autóápolás
2. Forgassa az izzó foglalatot azóramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
Távolítsa el a fedelet.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki az izzót és illessze be azt a foglalatba.
4. Nyomja be a burkolatot a házba.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.

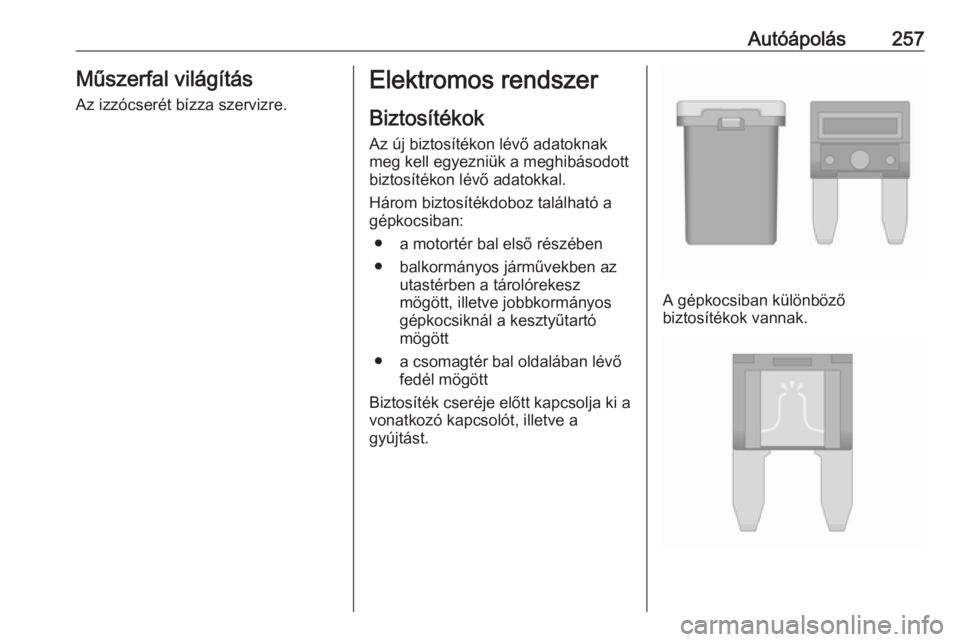

Autóápolás257Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● a motortér bal első részében
● balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött
● a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.

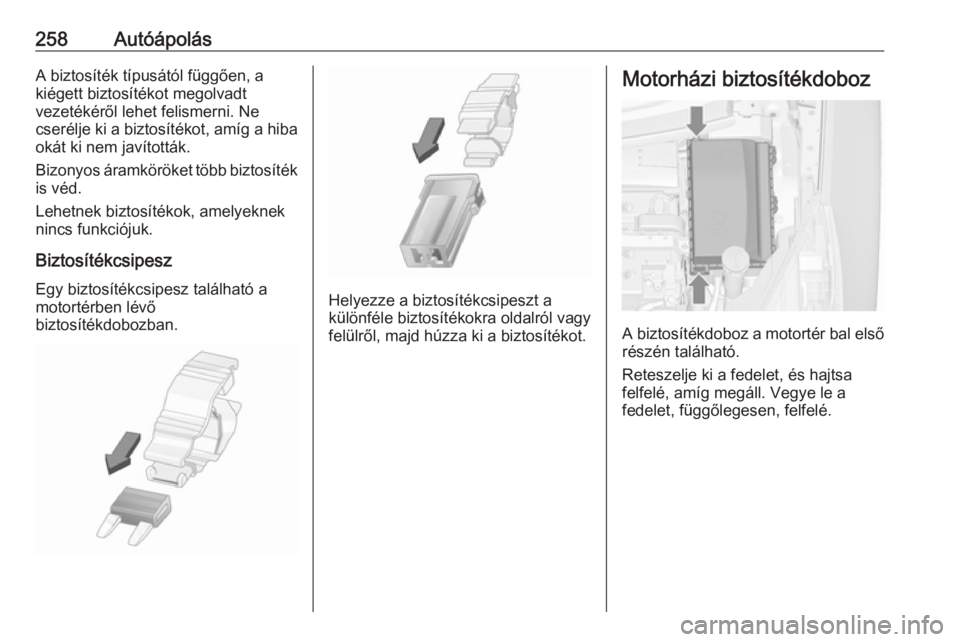

258AutóápolásA biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
