OPEL ZAFIRA C 2016.5 Kezelési útmutató (in Hungarian)

Tárolás69Menet közben tartsa zárva mindkét
kesztyűtartót.

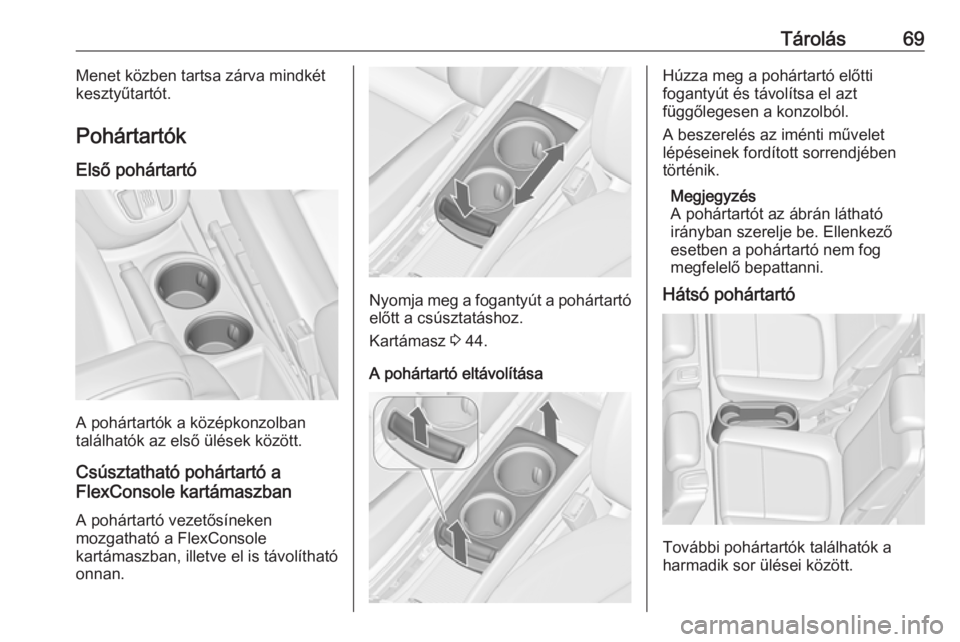

Pohártartók Első pohártartó
A pohártartók a középkonzolban
találhatók az első ülések között.
Csúsztatható pohártartó a
FlexConsole kartámaszban
A pohártartó vezetősíneken
mozgatható a FlexConsole
kartámaszban, illetve el is távolítható
onnan.
Nyomja meg a fogantyút a pohártartó
előtt a csúsztatáshoz.
Kartámasz 3 44.
A pohártartó eltávolítása
Húzza meg a pohártartó előtti
fogantyút és távolítsa el azt
függőlegesen a konzolból.
A beszerelés az iménti művelet
lépéseinek fordított sorrendjében
történik.
Megjegyzés
A pohártartót az ábrán látható
irányban szerelje be. Ellenkező
esetben a pohártartó nem fog
megfelelő bepattanni.
Hátsó pohártartó
További pohártartók találhatók a
harmadik sor ülései között.

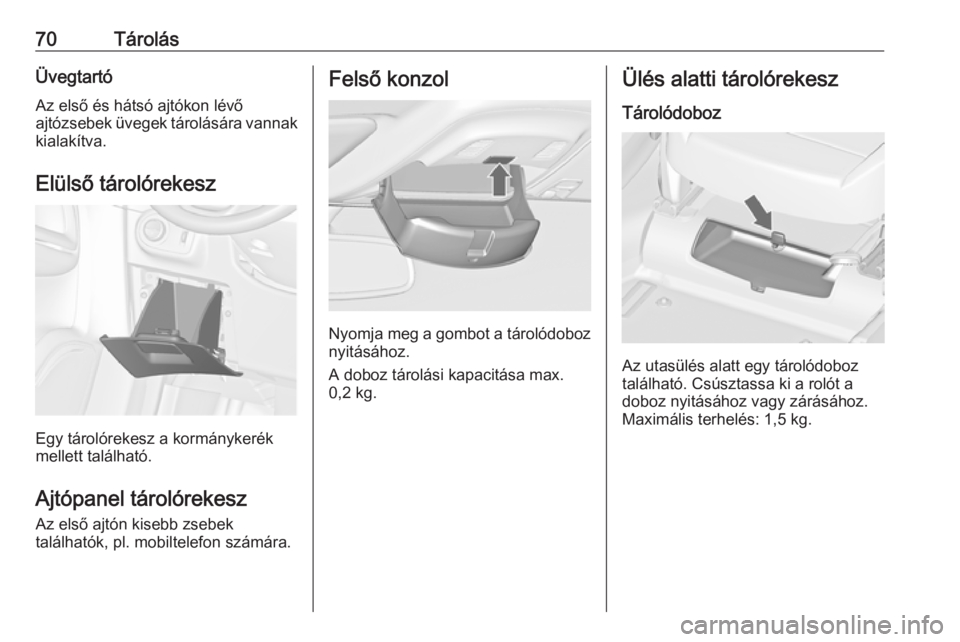

70TárolásÜvegtartó
Az első és hátsó ajtókon lévő
ajtózsebek üvegek tárolására vannak
kialakítva.
Elülső tárolórekesz
Egy tárolórekesz a kormánykerék
mellett található.
Ajtópanel tárolórekesz Az első ajtón kisebb zsebek
találhatók, pl. mobiltelefon számára.
Felső konzol
Nyomja meg a gombot a tárolódoboz
nyitásához.
A doboz tárolási kapacitása max.
0,2 kg.
Ülés alatti tárolórekesz
Tárolódoboz
Az utasülés alatt egy tárolódoboz
található. Csúsztassa ki a rolót a
doboz nyitásához vagy zárásához.
Maximális terhelés: 1,5 kg.

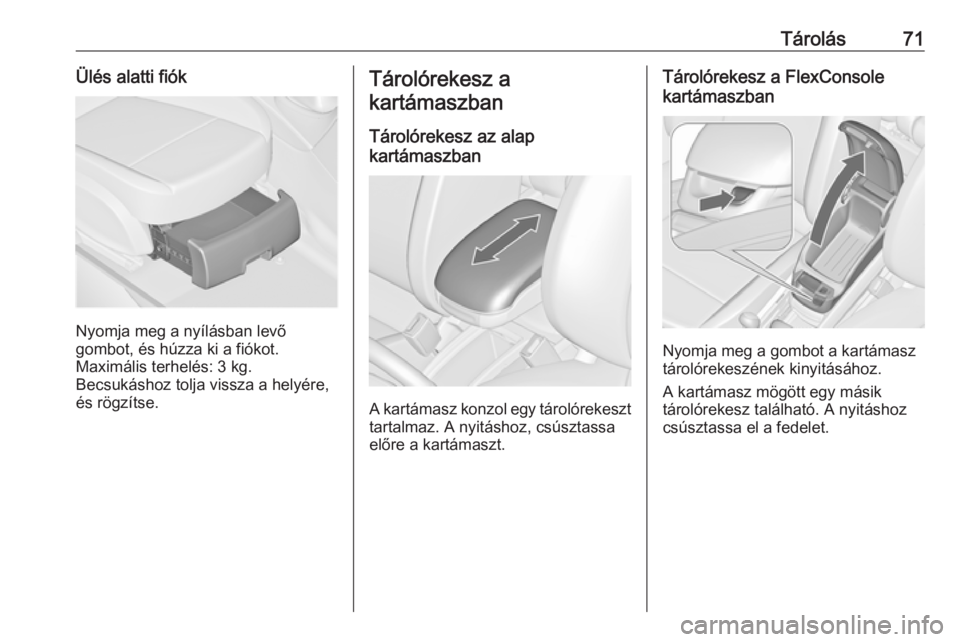

Tárolás71Ülés alatti fiók
Nyomja meg a nyílásban levő
gombot, és húzza ki a fiókot.
Maximális terhelés: 3 kg.
Becsukáshoz tolja vissza a helyére,
és rögzítse.
Tárolórekesz a
kartámaszban
Tárolórekesz az alap
kartámaszban
A kartámasz konzol egy tárolórekeszt
tartalmaz. A nyitáshoz, csúsztassa
előre a kartámaszt.
Tárolórekesz a FlexConsole
kartámaszban
Nyomja meg a gombot a kartámasz
tárolórekeszének kinyitásához.
A kartámasz mögött egy másik
tárolórekesz található. A nyitáshoz csúsztassa el a fedelet.

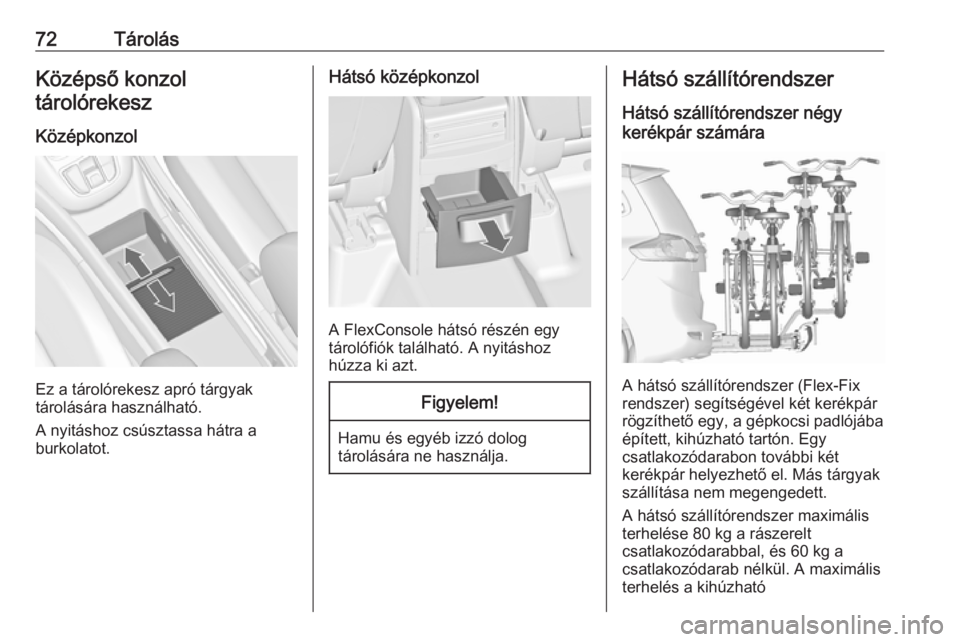

72TárolásKözépső konzoltárolórekesz
Középkonzol
Ez a tárolórekesz apró tárgyak
tárolására használható.
A nyitáshoz csúsztassa hátra a
burkolatot.
Hátsó középkonzol
A FlexConsole hátsó részén egy
tárolófiók található. A nyitáshoz
húzza ki azt.
Figyelem!
Hamu és egyéb izzó dolog
tárolására ne használja.
Hátsó szállítórendszer
Hátsó szállítórendszer négy
kerékpár számára
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével két kerékpár
rögzíthető egy, a gépkocsi padlójába
épített, kihúzható tartón. Egy
csatlakozódarabon további két
kerékpár helyezhető el. Más tárgyak
szállítása nem megengedett.
A hátsó szállítórendszer maximális
terhelése 80 kg a rászerelt
csatlakozódarabbal, és 60 kg a
csatlakozódarab nélkül. A maximális
terhelés a kihúzható

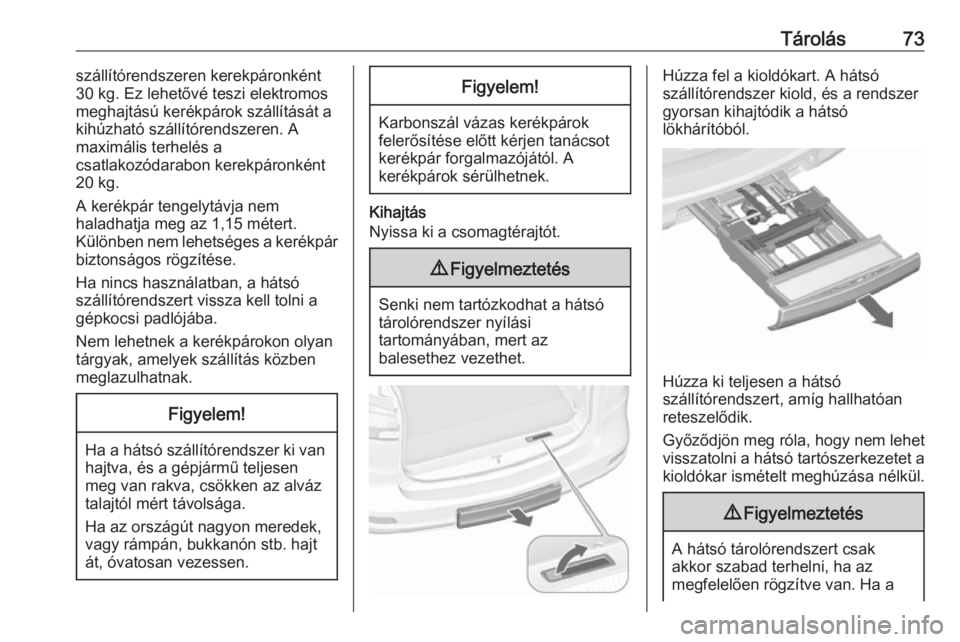

Tárolás73szállítórendszeren kerekpáronként
30 kg. Ez lehetővé teszi elektromos
meghajtású kerékpárok szállítását a kihúzható szállítórendszeren. A
maximális terhelés a
csatlakozódarabon kerekpáronként
20 kg.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár
biztonságos rögzítése.
Ha nincs használatban, a hátsó
szállítórendszert vissza kell tolni a
gépkocsi padlójába.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ha a hátsó szállítórendszer ki van hajtva, és a gépjármű teljesen
meg van rakva, csökken az alváz
talajtól mért távolsága.
Ha az országút nagyon meredek,
vagy rámpán, bukkanón stb. hajt
át, óvatosan vezessen.
Figyelem!
Karbonszál vázas kerékpárok
felerősítése előtt kérjen tanácsot
kerékpár forgalmazójától. A
kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.
Húzza fel a kioldókart. A hátsó
szállítórendszer kiold, és a rendszer gyorsan kihajtódik a hátsó
lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.
9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a

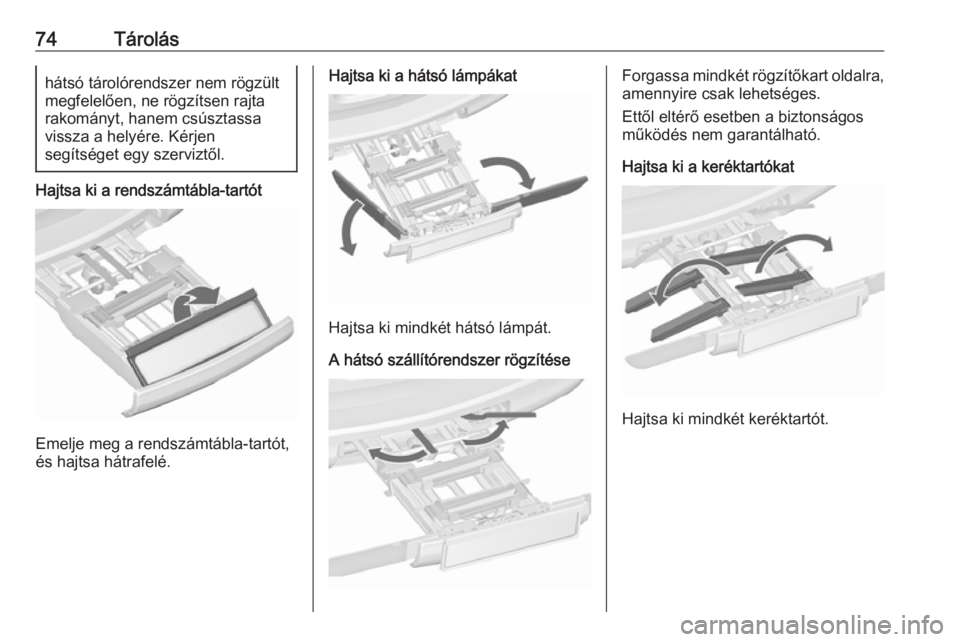

74Tároláshátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta
rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.
Hajtsa ki a hátsó lámpákat
Hajtsa ki mindkét hátsó lámpát.
A hátsó szállítórendszer rögzítése
Forgassa mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Hajtsa ki a keréktartókat
Hajtsa ki mindkét keréktartót.

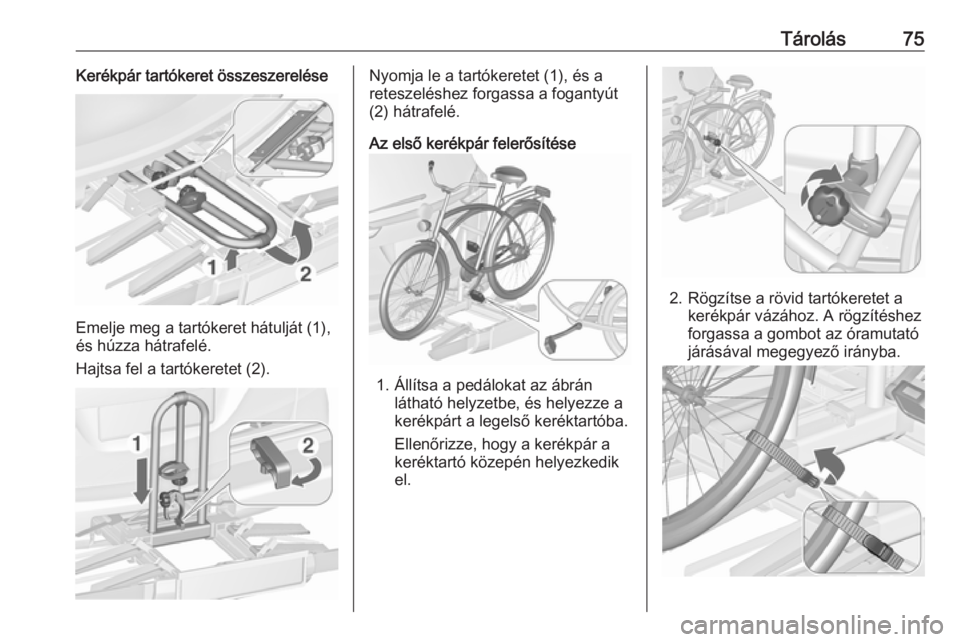

Tárolás75Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját (1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet (2).
Nyomja le a tartókeretet (1), és a
reteszeléshez forgassa a fogantyút
(2) hátrafelé.
Az első kerékpár felerősítése
1. Állítsa a pedálokat az ábrán látható helyzetbe, és helyezze akerékpárt a legelső keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.

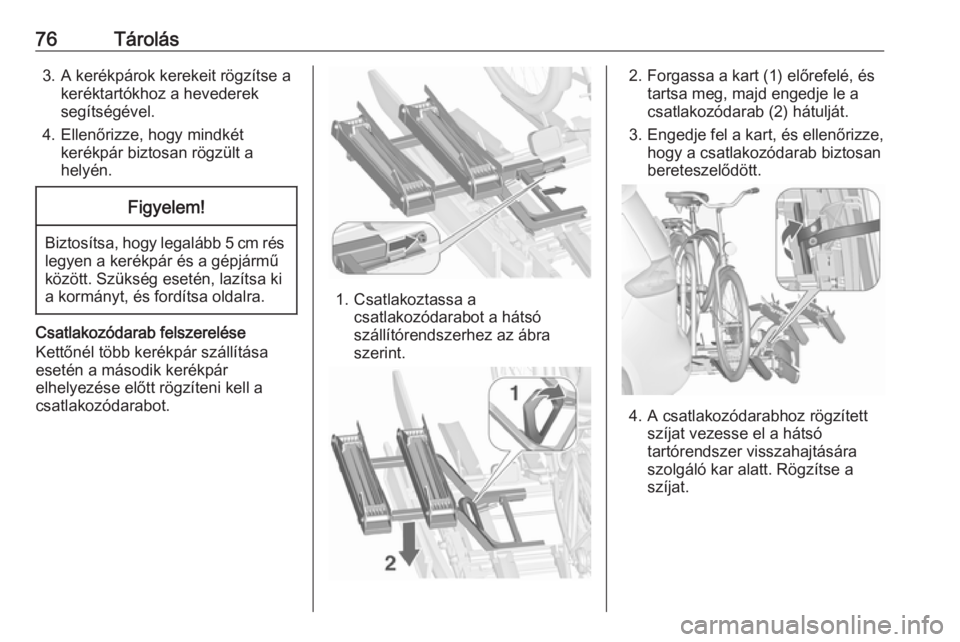

76Tárolás3. A kerékpárok kerekeit rögzítse akeréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Csatlakozódarab felszerelése
Kettőnél több kerékpár szállítása
esetén a második kerékpár
elhelyezése előtt rögzíteni kell a
csatlakozódarabot.
1. Csatlakoztassa a csatlakozódarabot a hátsó
szállítórendszerhez az ábra
szerint.
2. Forgassa a kart (1) előrefelé, és tartsa meg, majd engedje le a
csatlakozódarab (2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a hátsó
tartórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.

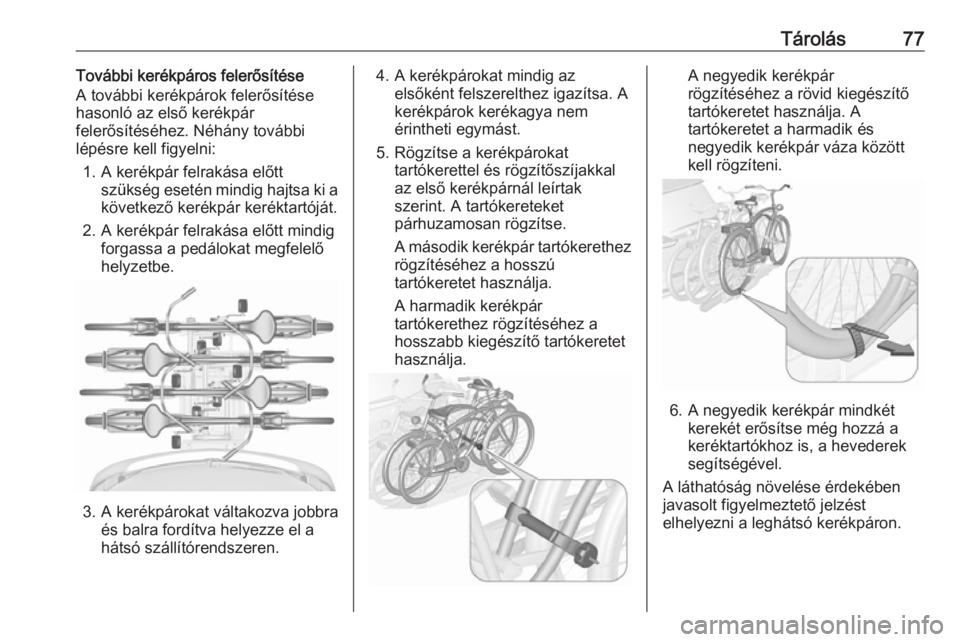

Tárolás77További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki akövetkező kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
4. A kerékpárokat mindig az elsőként felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
tartókerethez rögzítéséhez a
hosszabb kiegészítő tartókeretet
használja.A negyedik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a harmadik és
negyedik kerékpár váza között
kell rögzíteni.
6. A negyedik kerékpár mindkét kerekét erősítse még hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.

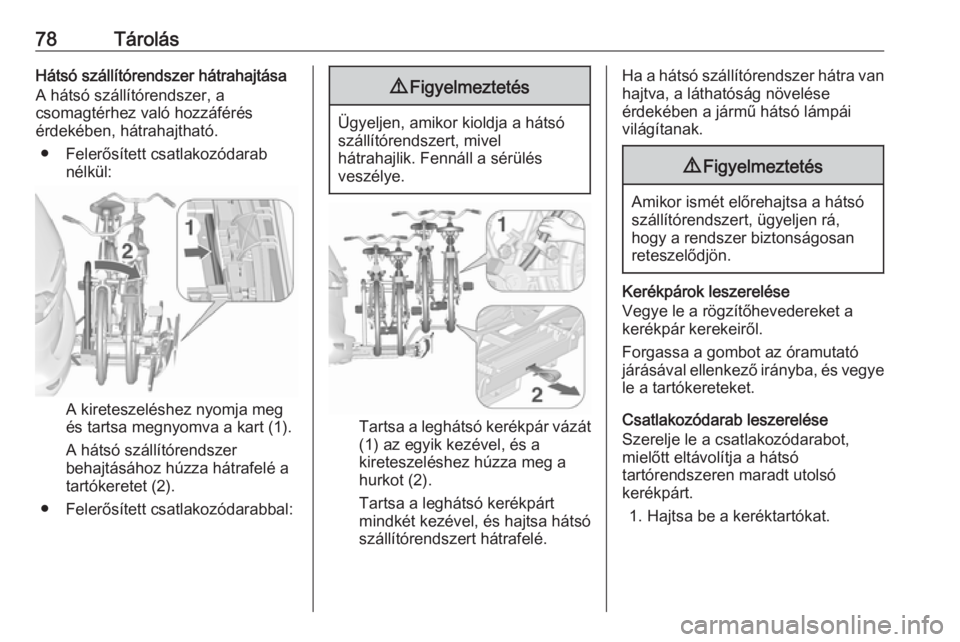

78TárolásHátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:
A kireteszeléshez nyomja meg
és tartsa megnyomva a kart (1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet (2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát (1) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot (2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.9 Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerékpár kerekeiről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Szerelje le a csatlakozódarabot,
mielőtt eltávolítja a hátsó
tartórendszeren maradt utolsó
kerékpárt.
1. Hajtsa be a keréktartókat.
