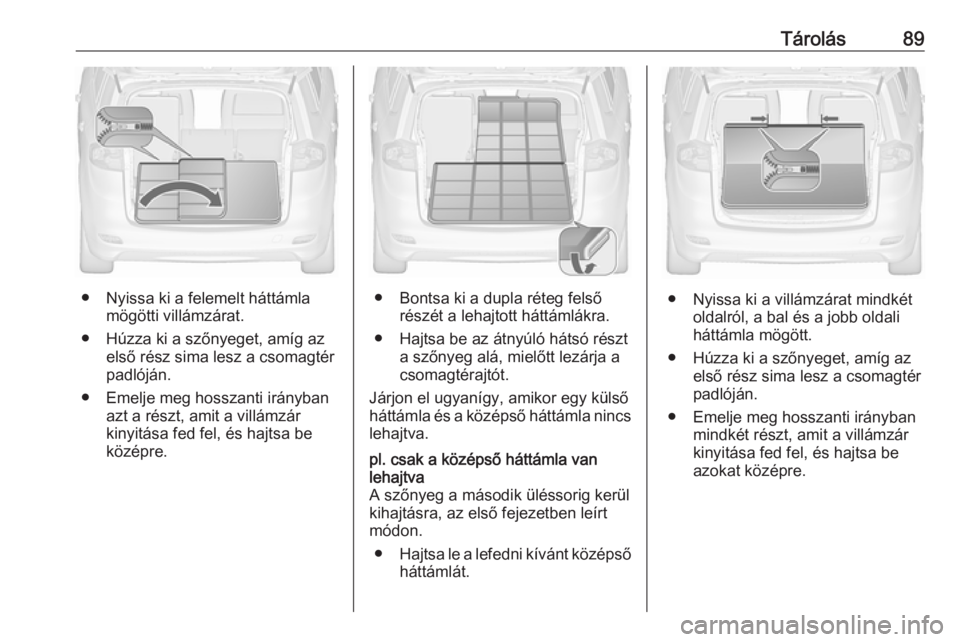

Tárolás89
● Nyissa ki a felemelt háttámlamögötti villámzárat.
● Húzza ki a szőnyeget, amíg az első rész sima lesz a csomagtér
padlóján.
● Emelje meg hosszanti irányban azt a részt, amit a villámzár
kinyitása fed fel, és hajtsa be
középre.● Bontsa ki a dupla réteg felső részét a lehajtott háttámlákra.
● Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
Járjon el ugyanígy, amikor egy külső
háttámla és a középső háttámla nincs lehajtva.
pl. csak a középső háttámla van
lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
● Hajtsa le a lefedni kívánt középső
háttámlát.
● Nyissa ki a villámzárat mindkét oldalról, a bal és a jobb oldali
háttámla mögött.
● Húzza ki a szőnyeget, amíg az első rész sima lesz a csomagtér
padlóján.
● Emelje meg hosszanti irányban mindkét részt, amit a villámzár
kinyitása fed fel, és hajtsa be
azokat középre.

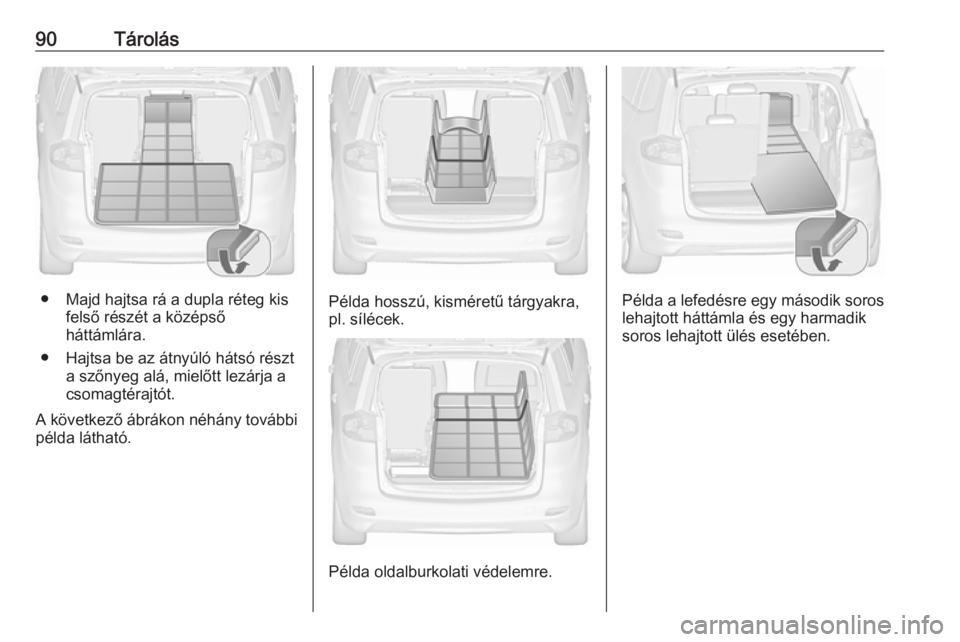

90Tárolás
● Majd hajtsa rá a dupla réteg kisfelső részét a középső
háttámlára.
● Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A következő ábrákon néhány további példa látható.Példa hosszú, kisméretű tárgyakra,
pl. sílécek.
Példa oldalburkolati védelemre.
Példa a lefedésre egy második soros
lehajtott háttámla és egy harmadik
soros lehajtott ülés esetében.

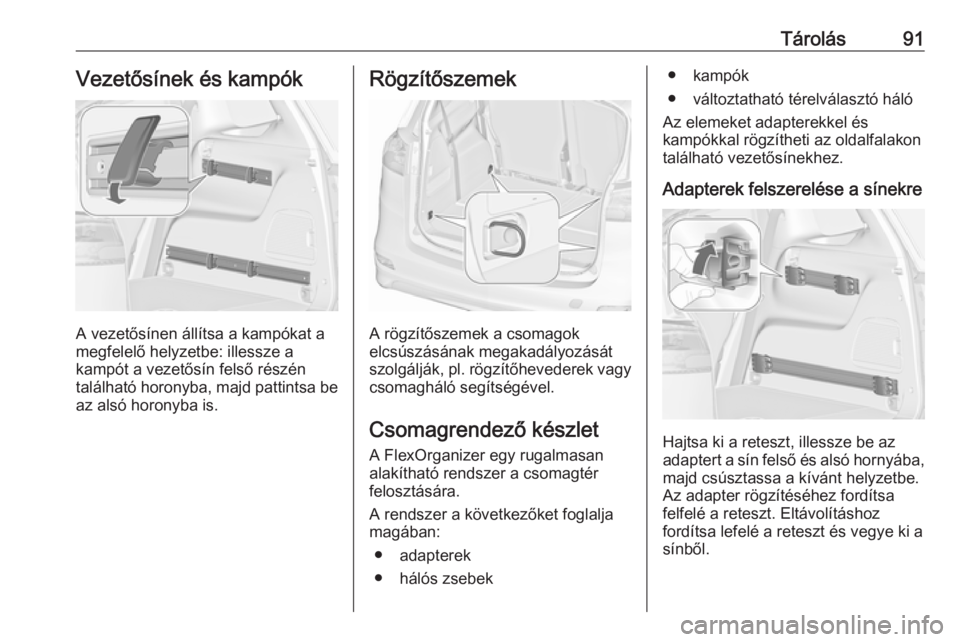

Tárolás91Vezetősínek és kampók
A vezetősínen állítsa a kampókat a
megfelelő helyzetbe: illessze a
kampót a vezetősín felső részén
található horonyba, majd pattintsa be az alsó horonyba is.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását
szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Csomagrendező készlet A FlexOrganizer egy rugalmasan
alakítható rendszer a csomagtér
felosztására.
A rendszer a következőket foglalja magában:
● adapterek
● hálós zsebek
● kampók
● változtatható térelválasztó háló
Az elemeket adapterekkel és
kampókkal rögzítheti az oldalfalakon
található vezetősínekhez.
Adapterek felszerelése a sínekre
Hajtsa ki a reteszt, illessze be az
adaptert a sín felső és alsó hornyába,
majd csúsztassa a kívánt helyzetbe.
Az adapter rögzítéséhez fordítsa
felfelé a reteszt. Eltávolításhoz
fordítsa lefelé a reteszt és vegye ki a sínből.

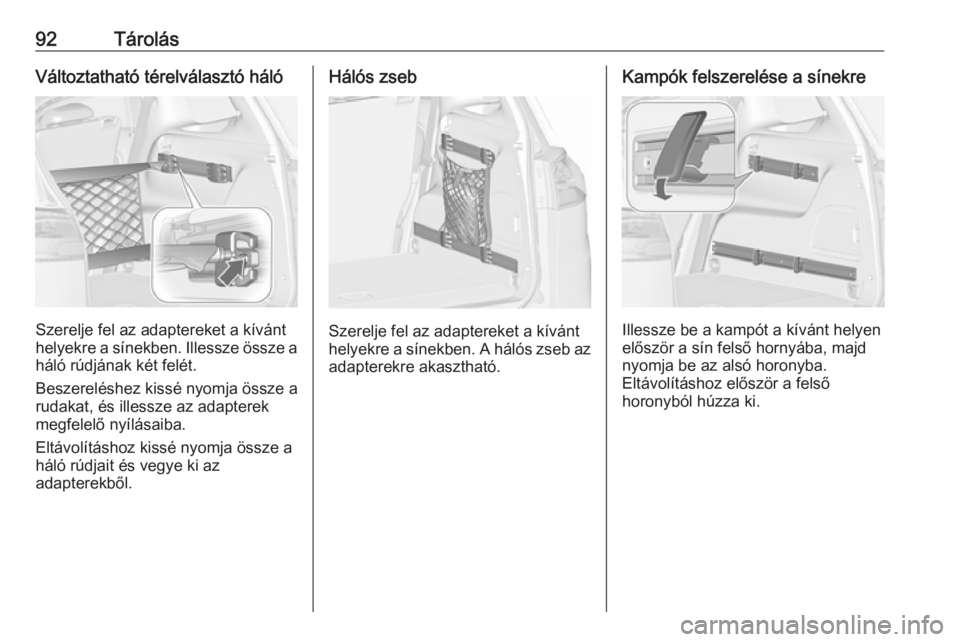

92TárolásVáltoztatható térelválasztó háló
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. Illessze össze a háló rúdjának két felét.
Beszereléshez kissé nyomja össze a
rudakat, és illessze az adapterek
megfelelő nyílásaiba.
Eltávolításhoz kissé nyomja össze a
háló rúdjait és vegye ki az
adapterekből.
Hálós zseb
Szerelje fel az adaptereket a kívánt
helyekre a sínekben. A hálós zseb az adapterekre akasztható.
Kampók felszerelése a sínekre
Illessze be a kampót a kívánt helyen
először a sín felső hornyába, majd
nyomja be az alsó horonyba.
Eltávolításhoz először a felső
horonyból húzza ki.

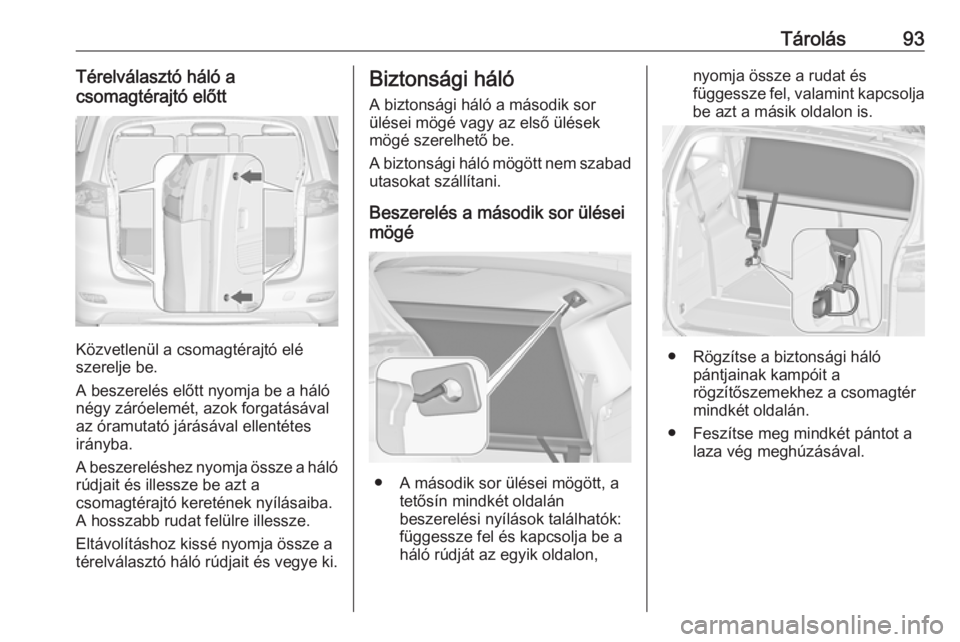

Tárolás93Térelválasztó háló a
csomagtérajtó előtt
Közvetlenül a csomagtérajtó elé
szerelje be.
A beszerelés előtt nyomja be a háló
négy záróelemét, azok forgatásával az óramutató járásával ellentétesirányba.
A beszereléshez nyomja össze a háló
rúdjait és illessze be azt a
csomagtérajtó keretének nyílásaiba.
A hosszabb rudat felülre illessze.
Eltávolításhoz kissé nyomja össze a
térelválasztó háló rúdjait és vegye ki.
Biztonsági háló
A biztonsági háló a második sor
ülései mögé vagy az első ülések
mögé szerelhető be.
A biztonsági háló mögött nem szabad utasokat szállítani.
Beszerelés a második sor ülései
mögé
● A második sor ülései mögött, a tetősín mindkét oldalán
beszerelési nyílások találhatók:
függessze fel és kapcsolja be a
háló rúdját az egyik oldalon,
nyomja össze a rudat és
függessze fel, valamint kapcsolja
be azt a másik oldalon is.
● Rögzítse a biztonsági háló pántjainak kampóit a
rögzítőszemekhez a csomagtér
mindkét oldalán.
● Feszítse meg mindkét pántot a laza vég meghúzásával.

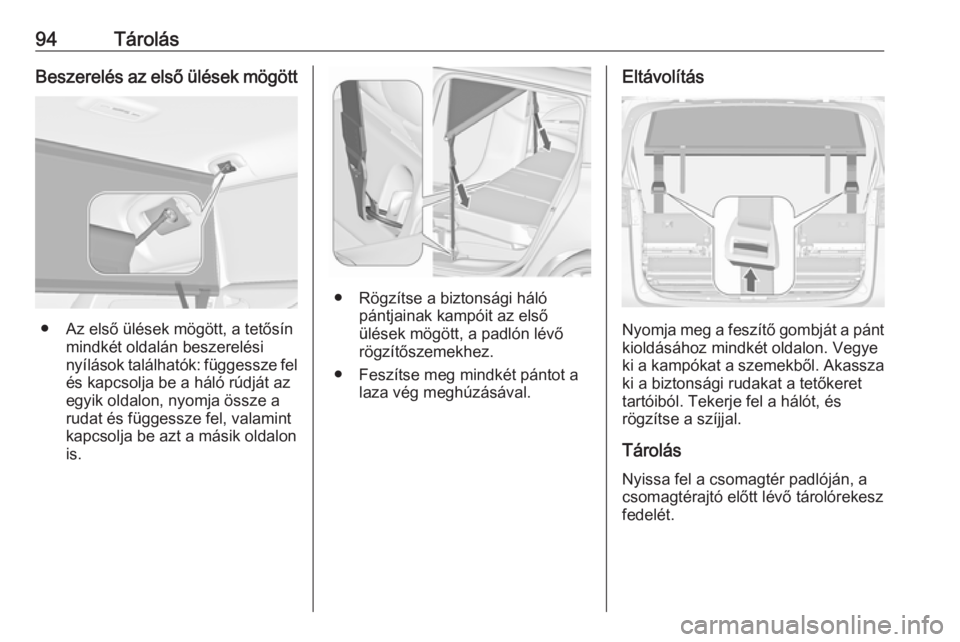

94TárolásBeszerelés az első ülések mögött
● Az első ülések mögött, a tetősínmindkét oldalán beszerelési
nyílások találhatók: függessze fel
és kapcsolja be a háló rúdját az egyik oldalon, nyomja össze a
rudat és függessze fel, valamint
kapcsolja be azt a másik oldalon
is.
● Rögzítse a biztonsági háló pántjainak kampóit az első
ülések mögött, a padlón lévő
rögzítőszemekhez.
● Feszítse meg mindkét pántot a laza vég meghúzásával.
Eltávolítás
Nyomja meg a feszítő gombját a pánt
kioldásához mindkét oldalon. Vegye
ki a kampókat a szemekből. Akassza
ki a biztonsági rudakat a tetőkeret
tartóiból. Tekerje fel a hálót, és
rögzítse a szíjjal.
Tárolás
Nyissa fel a csomagtér padlóján, a csomagtérajtó előtt lévő tárolórekesz
fedelét.

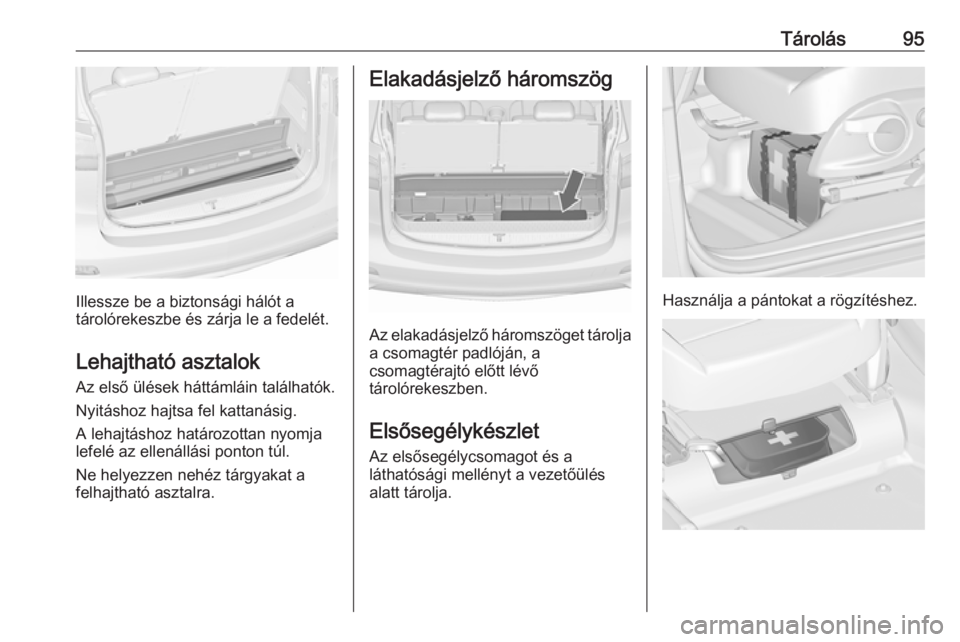

Tárolás95
Illessze be a biztonsági hálót a
tárolórekeszbe és zárja le a fedelét.
Lehajtható asztalok
Az első ülések háttámláin találhatók.
Nyitáshoz hajtsa fel kattanásig.
A lehajtáshoz határozottan nyomja
lefelé az ellenállási ponton túl.
Ne helyezzen nehéz tárgyakat a
felhajtható asztalra.
Elakadásjelző háromszög
Az elakadásjelző háromszöget tárolja a csomagtér padlóján, a
csomagtérajtó előtt lévő
tárolórekeszben.
Elsősegélykészlet
Az elsősegélycsomagot és a
láthatósági mellényt a vezetőülés
alatt tárolja.
Használja a pántokat a rögzítéshez.

96TárolásEgy másik verzión, az
elsősegélykészlet a vezetőülés alatti
tárolódobozban található.
Csúsztassa ki a rolót a doboz
nyitásához vagy zárásához.Tetőcsomagtartó
Biztonsági okokból és a tető
sérülésének elkerülése érdekében javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon. Bővebb információért forduljon
márkaszervizéhez.
Kövesse a tetőcsomagtartó
felszerelési útmutatóját, valamint
amikor nem használja, szerelje le a
tetőcsomagtartót.
Tetőcsomagtartó felszerelése
Tetősínnel rendelkező járművekRögzítse a tetőcsomagtartót az ábrán nyilakkal jelzett lyukaknál.
Tetősínnel nem rendelkező járművek
Egy tetőcsomagtartó rögzítéséhez
nyissa ki a tetőpántokon lévő
fedeleket. Szerelje be az
előírásoknak megfelelően a rögzítési biztosítókat a jelzett rögzítőbe, az
ábrának megfelelően.

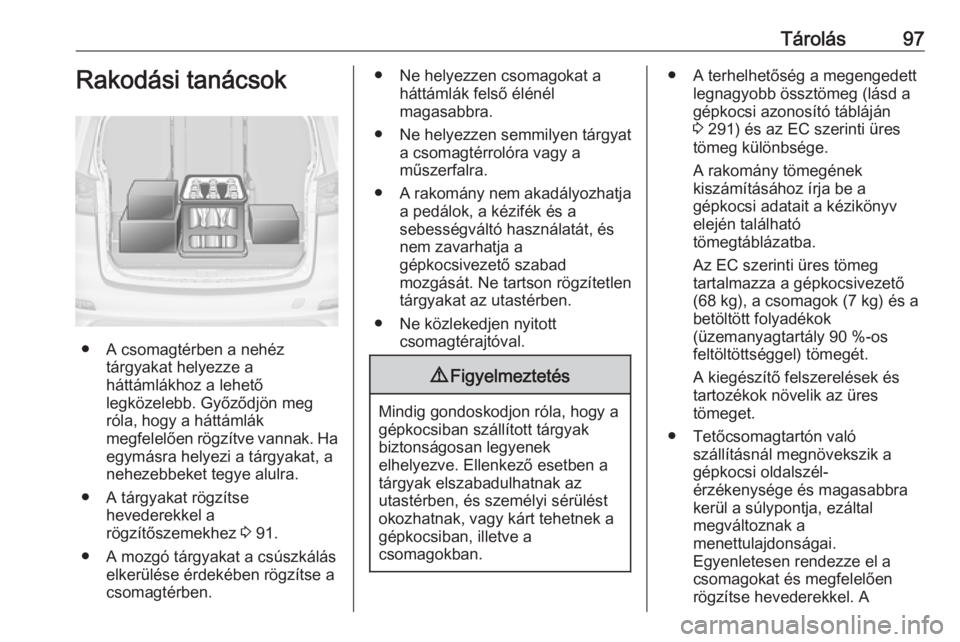

Tárolás97Rakodási tanácsok
● A csomagtérben a nehéztárgyakat helyezze a
háttámlákhoz a lehető
legközelebb. Győződjön meg
róla, hogy a háttámlák
megfelelően rögzítve vannak. Ha
egymásra helyezi a tárgyakat, a nehezebbeket tegye alulra.
● A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 91.
● A mozgó tárgyakat a csúszkálás elkerülése érdekében rögzítse a
csomagtérben.
● Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
● Ne helyezzen semmilyen tárgyat a csomagtérrolóra vagy a
műszerfalra.
● A rakomány nem akadályozhatja
a pedálok, a kézifék és a
sebességváltó használatát, és
nem zavarhatja a
gépkocsivezető szabad
mozgását. Ne tartson rögzítetlen tárgyakat az utastérben.
● Ne közlekedjen nyitott csomagtérajtóval.9Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépkocsiban, illetve a
csomagokban.
● A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 291) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a
gépkocsi adatait a kézikönyv
elején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90 %-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres
tömeget.
● Tetőcsomagtartón való szállításnál megnövekszik a
gépkocsi oldalszél-
érzékenysége és magasabbra
kerül a súlypontja, ezáltal
megváltoznak a
menettulajdonságai.
Egyenletesen rendezze el a
csomagokat és megfelelően
rögzítse hevederekkel. A

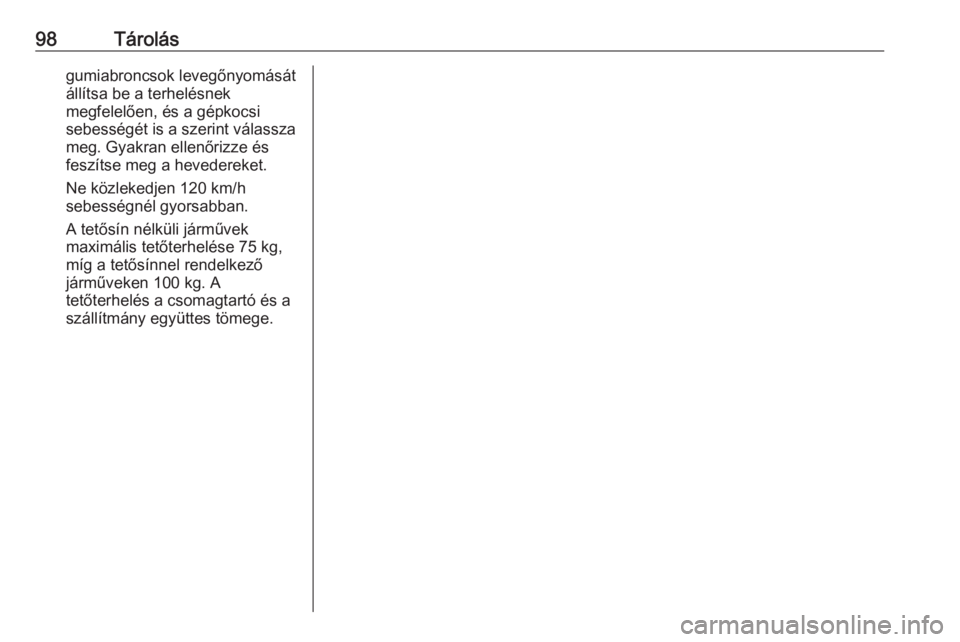

98Tárolásgumiabroncsok levegőnyomását
állítsa be a terhelésnek
megfelelően, és a gépkocsi
sebességét is a szerint válassza
meg. Gyakran ellenőrizze és
feszítse meg a hevedereket.
Ne közlekedjen 120 km/h
sebességnél gyorsabban.
A tetősín nélküli járművek
maximális tetőterhelése 75 kg,
míg a tetősínnel rendelkező
járműveken 100 kg. A
tetőterhelés a csomagtartó és a szállítmány együttes tömege.
