OPEL ZAFIRA C 2016.5 Kezelési útmutató (in Hungarian)

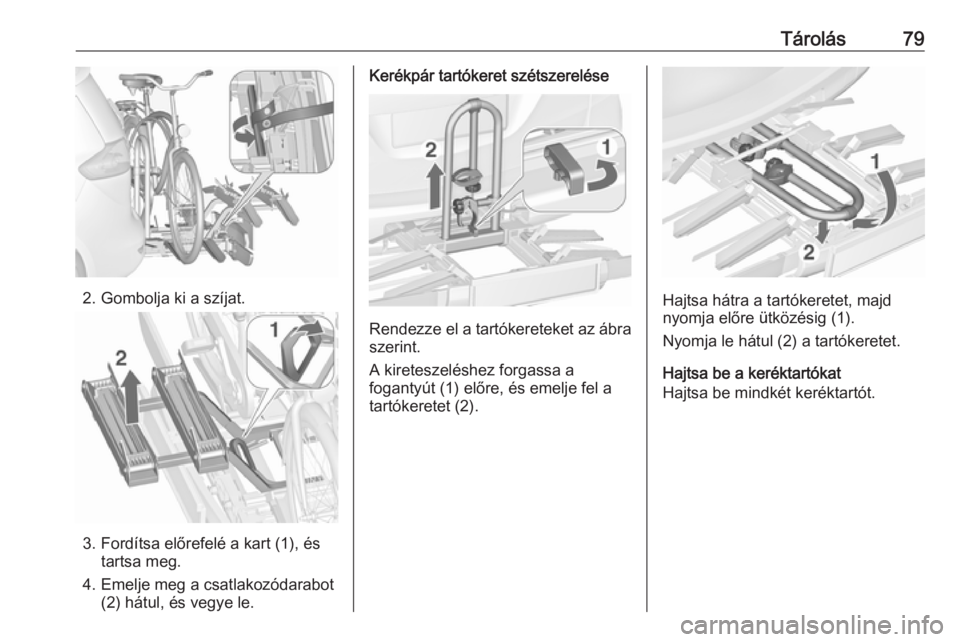

Tárolás79
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), éstartsa meg.
4. Emelje meg a csatlakozódarabot (2) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Rendezze el a tartókereteket az ábraszerint.
A kireteszeléshez forgassa a
fogantyút (1) előre, és emelje fel a
tartókeretet (2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig (1).
Nyomja le hátul (2) a tartókeretet.
Hajtsa be a keréktartókat
Hajtsa be mindkét keréktartót.

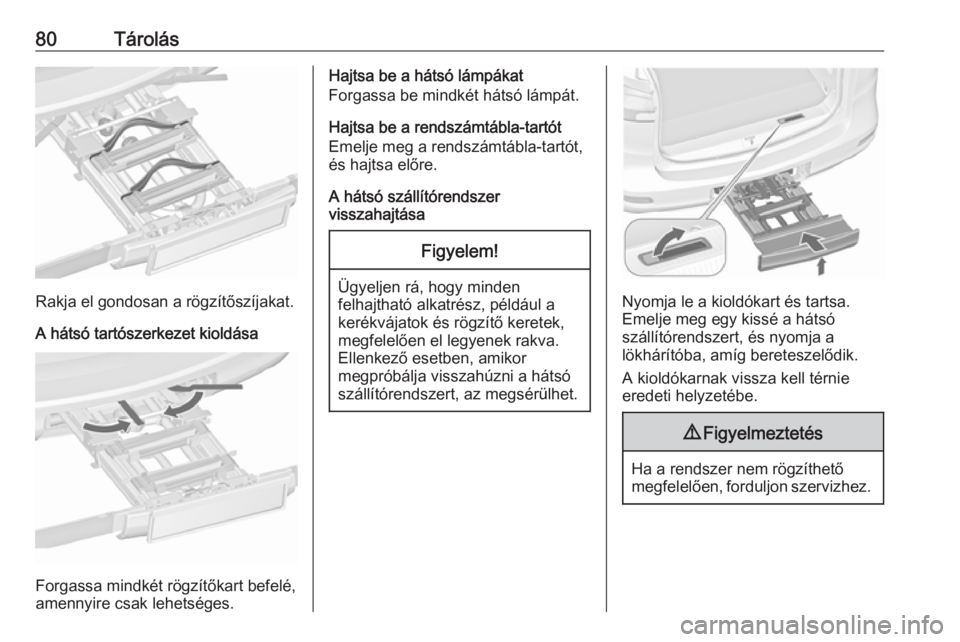

80Tárolás
Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges.
Hajtsa be a hátsó lámpákat
Forgassa be mindkét hátsó lámpát.
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a hátsó
szállítórendszert, és nyomja a
lökhárítóba, amíg bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

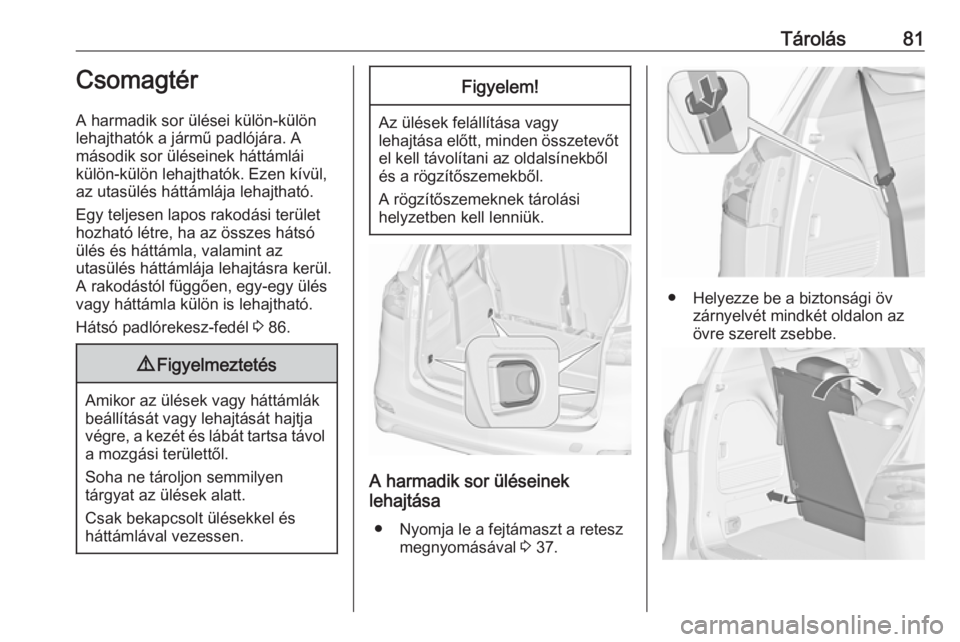

Tárolás81Csomagtér
A harmadik sor ülései külön-külön
lehajthatók a jármű padlójára. A
második sor üléseinek háttámlái
külön-külön lehajthatók. Ezen kívül,
az utasülés háttámlája lehajtható.
Egy teljesen lapos rakodási terület
hozható létre, ha az összes hátsó
ülés és háttámla, valamint az
utasülés háttámlája lehajtásra kerül.
A rakodástól függően, egy-egy ülés
vagy háttámla külön is lehajtható.
Hátsó padlórekesz-fedél 3 86.9 Figyelmeztetés
Amikor az ülések vagy háttámlák
beállítását vagy lehajtását hajtja végre, a kezét és lábát tartsa távol a mozgási területtől.
Soha ne tároljon semmilyen
tárgyat az ülések alatt.
Csak bekapcsolt ülésekkel és
háttámlával vezessen.
Figyelem!
Az ülések felállítása vagy
lehajtása előtt, minden összetevőt el kell távolítani az oldalsínekből
és a rögzítőszemekből.
A rögzítőszemeknek tárolási
helyzetben kell lenniük.
A harmadik sor üléseinek
lehajtása
● Nyomja le a fejtámaszt a retesz megnyomásával 3 37.
● Helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az
övre szerelt zsebbe.

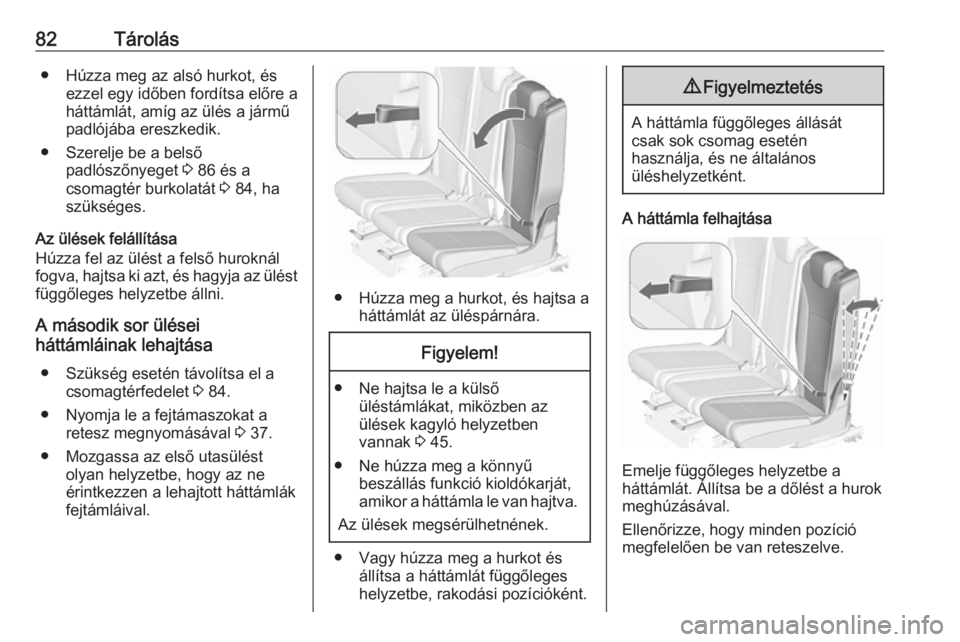

82Tárolás● Húzza meg az alsó hurkot, ésezzel egy időben fordítsa előre a
háttámlát, amíg az ülés a jármű
padlójába ereszkedik.
● Szerelje be a belső padlószőnyeget 3 86 és a
csomagtér burkolatát 3 84, ha
szükséges.
Az ülések felállítása
Húzza fel az ülést a felső huroknál fogva, hajtsa ki azt, és hagyja az ülést
függőleges helyzetbe állni.
A második sor ülései
háttámláinak lehajtása
● Szükség esetén távolítsa el a csomagtérfedelet 3 84.
● Nyomja le a fejtámaszokat a retesz megnyomásával 3 37.
● Mozgassa az első utasülést olyan helyzetbe, hogy az ne
érintkezzen a lehajtott háttámlák
fejtámláival.
● Húzza meg a hurkot, és hajtsa a háttámlát az üléspárnára.
Figyelem!
● Ne hajtsa le a külsőüléstámlákat, miközben az
ülések kagyló helyzetben
vannak 3 45.
● Ne húzza meg a könnyű beszállás funkció kioldókarját,
amikor a háttámla le van hajtva.
Az ülések megsérülhetnének.
● Vagy húzza meg a hurkot és állítsa a háttámlát függőleges
helyzetbe, rakodási pozícióként.
9 Figyelmeztetés
A háttámla függőleges állását
csak sok csomag esetén
használja, és ne általános
üléshelyzetként.
A háttámla felhajtása
Emelje függőleges helyzetbe a
háttámlát. Állítsa be a dőlést a hurok
meghúzásával.
Ellenőrizze, hogy minden pozíció
megfelelően be van reteszelve.

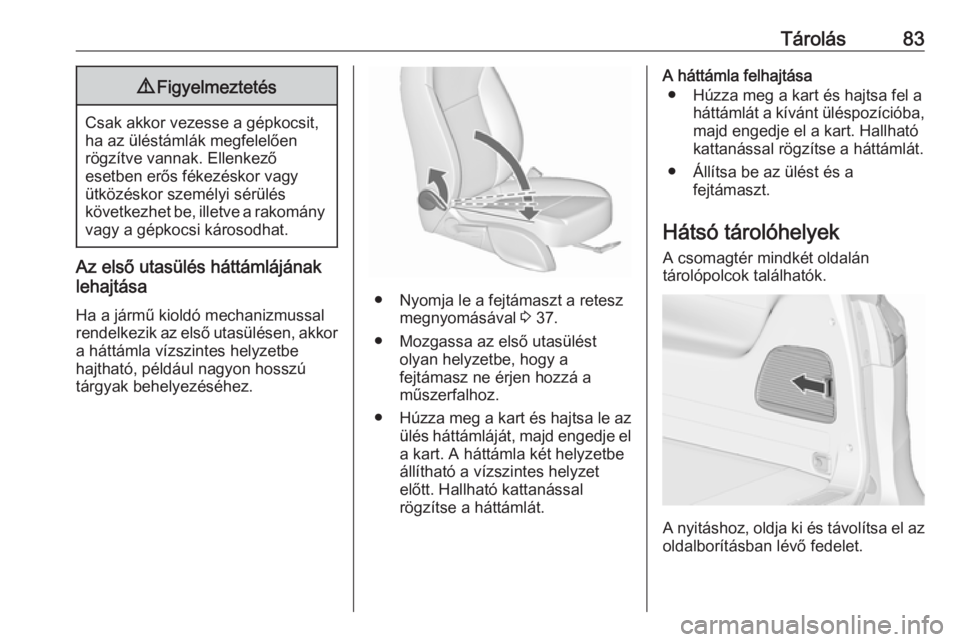

Tárolás839Figyelmeztetés
Csak akkor vezesse a gépkocsit,
ha az üléstámlák megfelelően
rögzítve vannak. Ellenkező
esetben erős fékezéskor vagy
ütközéskor személyi sérülés
következhet be, illetve a rakomány vagy a gépkocsi károsodhat.
Az első utasülés háttámlájának
lehajtása
Ha a jármű kioldó mechanizmussal
rendelkezik az első utasülésen, akkor
a háttámla vízszintes helyzetbe
hajtható, például nagyon hosszú
tárgyak behelyezéséhez.
● Nyomja le a fejtámaszt a retesz megnyomásával 3 37.
● Mozgassa az első utasülést olyan helyzetbe, hogy a
fejtámasz ne érjen hozzá a
műszerfalhoz.
● Húzza meg a kart és hajtsa le az
ülés háttámláját, majd engedje ela kart. A háttámla két helyzetbe
állítható a vízszintes helyzet
előtt. Hallható kattanással
rögzítse a háttámlát.
A háttámla felhajtása
● Húzza meg a kart és hajtsa fel a háttámlát a kívánt üléspozícióba,majd engedje el a kart. Hallható
kattanással rögzítse a háttámlát.
● Állítsa be az ülést és a fejtámaszt.
Hátsó tárolóhelyek A csomagtér mindkét oldalán
tárolópolcok találhatók.
A nyitáshoz, oldja ki és távolítsa el az
oldalborításban lévő fedelet.

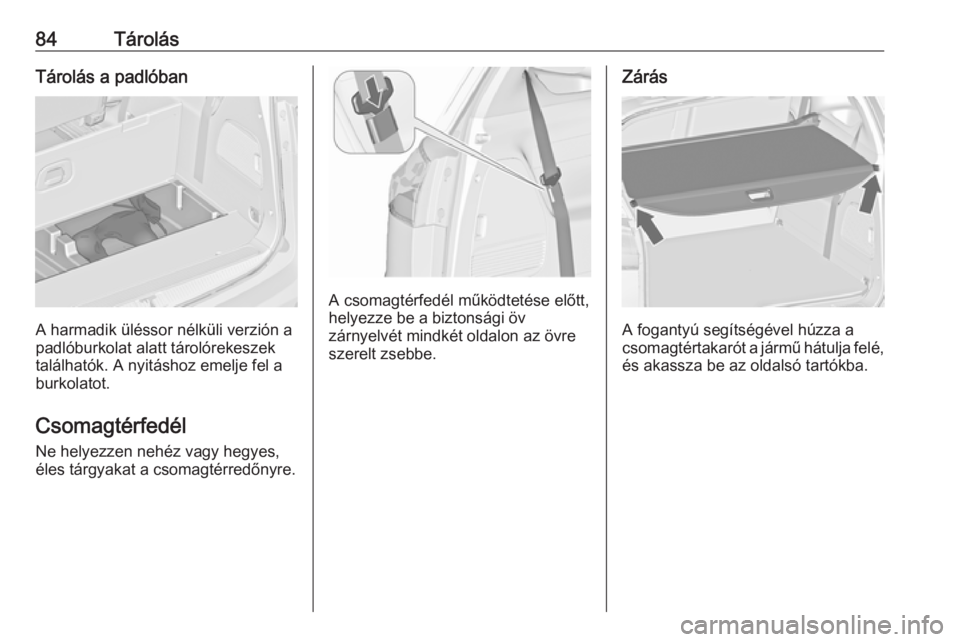

84TárolásTárolás a padlóban
A harmadik üléssor nélküli verzión a
padlóburkolat alatt tárolórekeszek
találhatók. A nyitáshoz emelje fel a
burkolatot.
Csomagtérfedél Ne helyezzen nehéz vagy hegyes,
éles tárgyakat a csomagtérredőnyre.
A csomagtérfedél működtetése előtt, helyezze be a biztonsági öv
zárnyelvét mindkét oldalon az övre
szerelt zsebbe.
Zárás
A fogantyú segítségével húzza a
csomagtértakarót a jármű hátulja felé, és akassza be az oldalsó tartókba.

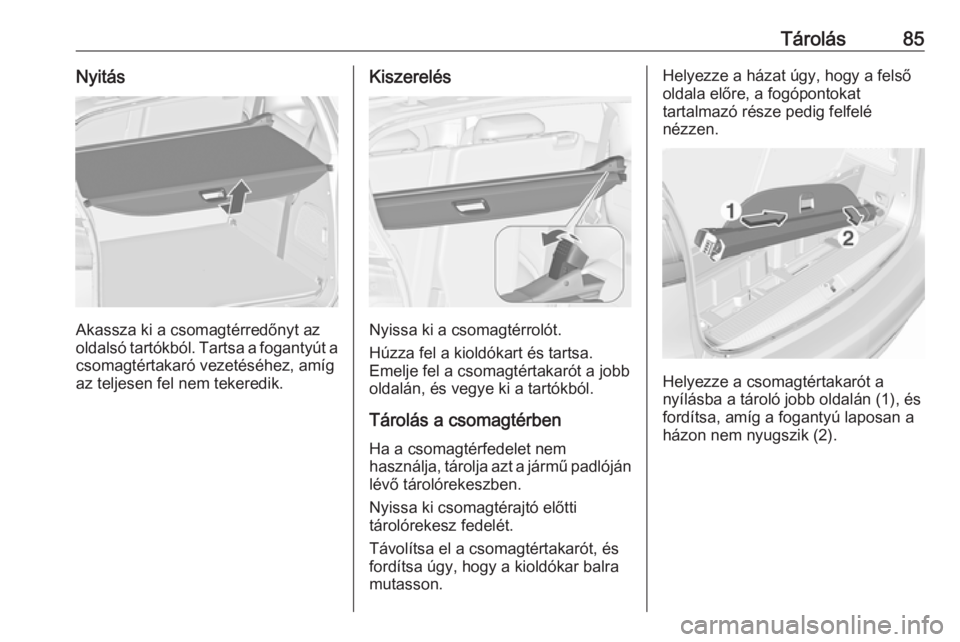

Tárolás85Nyitás
Akassza ki a csomagtérredőnyt az
oldalsó tartókból. Tartsa a fogantyút a
csomagtértakaró vezetéséhez, amíg
az teljesen fel nem tekeredik.
Kiszerelés
Nyissa ki a csomagtérrolót.
Húzza fel a kioldókart és tartsa.
Emelje fel a csomagtértakarót a jobb oldalán, és vegye ki a tartókból.
Tárolás a csomagtérben
Ha a csomagtérfedelet nem
használja, tárolja azt a jármű padlóján
lévő tárolórekeszben.
Nyissa ki csomagtérajtó előtti
tárolórekesz fedelét.
Távolítsa el a csomagtértakarót, és
fordítsa úgy, hogy a kioldókar balra
mutasson.
Helyezze a házat úgy, hogy a felső oldala előre, a fogópontokat
tartalmazó része pedig felfelé
nézzen.
Helyezze a csomagtértakarót a
nyílásba a tároló jobb oldalán (1), és
fordítsa, amíg a fogantyú laposan a
házon nem nyugszik (2).

86Tárolás
Rögzítse a csomagtérfedelet a
tárolórekeszben a Velcro
ragasztószalaggal.
Beszerelés
Helyezze be a csomagtértakaró bal
oldalát a nyílásba, húzza fel a
kioldókart, és tartsa így, helyezze a
csomagtértakaró jobb oldalát a
tartóba és rögzítse.
Hátsó padlórekesz-fedél
Padlóburkolat
A harmadik üléssor nélküli verziókon
a padlóburkolat alatt tárolórekeszek
találhatók. A kinyitáshoz emelje fel a
burkolatot és hajtsa fel azt a hátsó
ülések mögé.
Belső védőszőnyeg
A belső védőszőnyeg a csomagtér
burkoló és védő szőnyege, ami akkor használatos, amikor az összes ülés
vagy egyes ülések lehajtott
állapotban van(nak).
A szőnyeg összehajtásával és
kiterítésével egyedi alkalmazások
sora válik lehetővé.
A belső védőszőnyeg két verzióban elérhető:
● Standard védőszőnyeg , ami
lefedi a csomagtérajtó és a
második üléssor közötti területet, amikor a harmadik üléssor, vagy
abból egy ülés le van hajtva.
● Flexibilis burkolat belső
védőszőnyeg egy dupla méretű
standard védőszőnyeg, amit egy
villámzár tart össze. A szőnyeg
teljesen lefedi a csomagteret,
amikor az összes ülés vagy
egyes ülések a harmadik vagy a
második üléssorban lehajtott
állapotban van(nak).
A védőszőnyeg hosszirányban
4 részre (standard) vagy 8 részre
(flexibilis burkolat) hajtható egy
központi villámzárral és átlósan
további 4 részre hajtható.

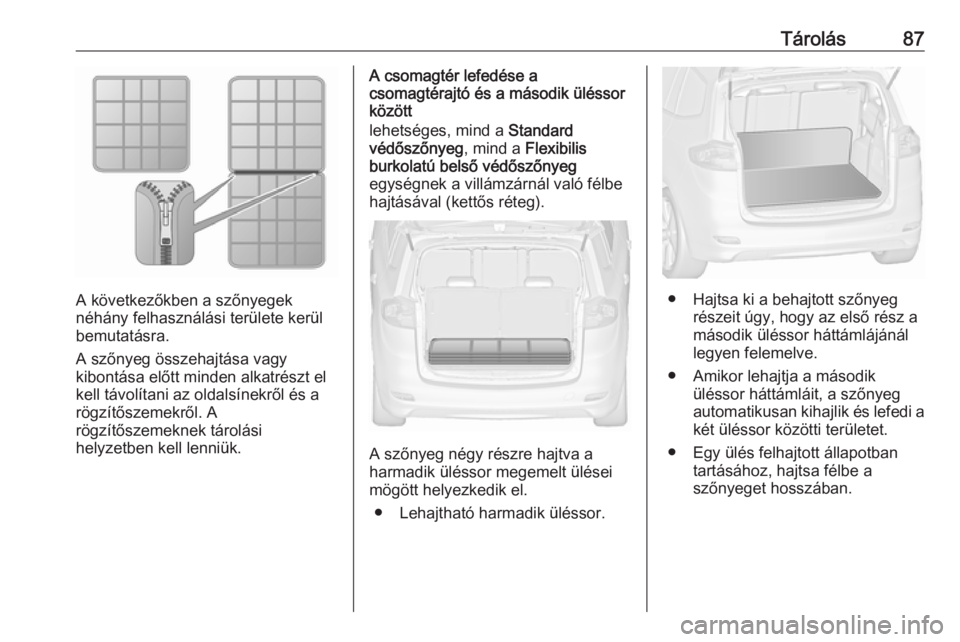

Tárolás87
A következőkben a szőnyegek
néhány felhasználási területe kerül
bemutatásra.
A szőnyeg összehajtása vagy
kibontása előtt minden alkatrészt el
kell távolítani az oldalsínekről és a
rögzítőszemekről. A
rögzítőszemeknek tárolási
helyzetben kell lenniük.
A csomagtér lefedése a
csomagtérajtó és a második üléssor
között
lehetséges, mind a Standard
védőszőnyeg , mind a Flexibilis
burkolatú belső védőszőnyeg
egységnek a villámzárnál való félbe
hajtásával (kettős réteg).
A szőnyeg négy részre hajtva a
harmadik üléssor megemelt ülései
mögött helyezkedik el.
● Lehajtható harmadik üléssor.
● Hajtsa ki a behajtott szőnyeg részeit úgy, hogy az első rész a
második üléssor háttámlájánál
legyen felemelve.
● Amikor lehajtja a második üléssor háttámláit, a szőnyeg
automatikusan kihajlik és lefedi a két üléssor közötti területet.
● Egy ülés felhajtott állapotban tartásához, hajtsa félbe a
szőnyeget hosszában.

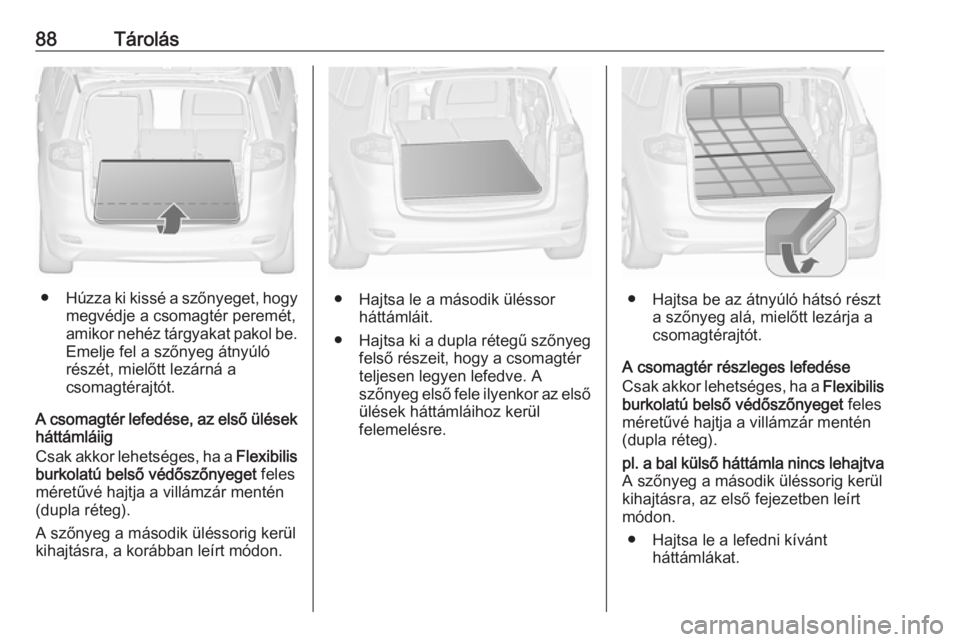

88Tárolás
●Húzza ki kissé a szőnyeget, hogy
megvédje a csomagtér peremét,
amikor nehéz tárgyakat pakol be.
Emelje fel a szőnyeg átnyúló
részét, mielőtt lezárná a
csomagtérajtót.
A csomagtér lefedése, az első ülések háttámláiig
Csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
A szőnyeg a második üléssorig kerül
kihajtásra, a korábban leírt módon.● Hajtsa le a második üléssor háttámláit.
● Hajtsa ki a dupla rétegű szőnyeg
felső részeit, hogy a csomagtér
teljesen legyen lefedve. A
szőnyeg első fele ilyenkor az első ülések háttámláihoz kerül
felemelésre.● Hajtsa be az átnyúló hátsó részt a szőnyeg alá, mielőtt lezárja a
csomagtérajtót.
A csomagtér részleges lefedése
Csak akkor lehetséges, ha a Flexibilis
burkolatú belső védőszőnyeget feles
méretűvé hajtja a villámzár mentén
(dupla réteg).
pl. a bal külső háttámla nincs lehajtva
A szőnyeg a második üléssorig kerül
kihajtásra, az első fejezetben leírt
módon.
● Hajtsa le a lefedni kívánt háttámlákat.
