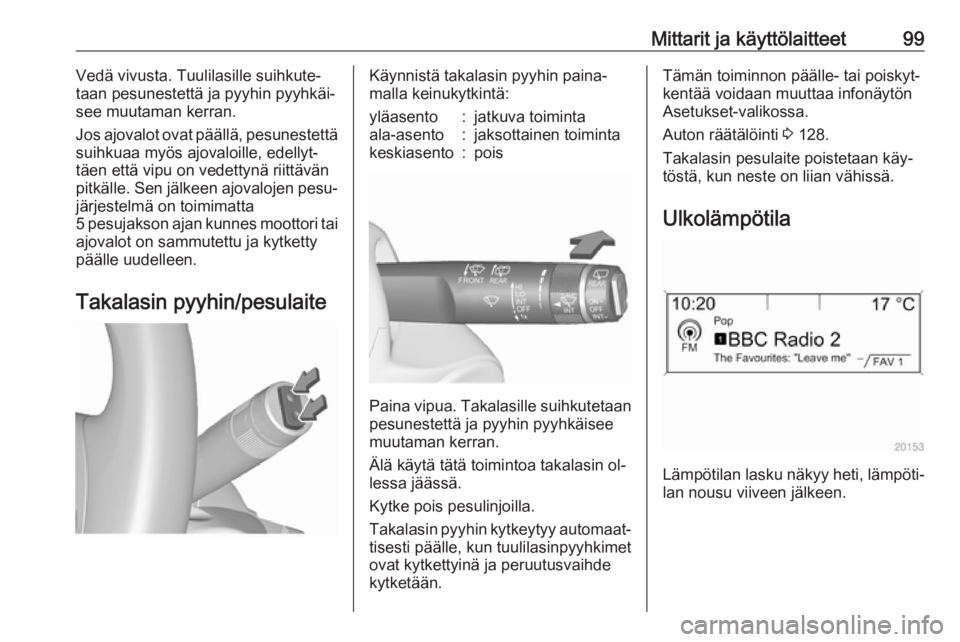

Mittarit ja käyttölaitteet99Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Jos ajovalot ovat päällä, pesunestettä
suihkuaa myös ajovaloille, edellyt‐
täen että vipu on vedettynä riittävän
pitkälle. Sen jälkeen ajovalojen pesu‐ järjestelmä on toimimatta
5 pesujakson ajan kunnes moottori tai
ajovalot on sammutettu ja kytketty
päälle uudelleen.
Takalasin pyyhin/pesulaiteKäynnistä takalasin pyyhin paina‐
malla keinukytkintä:yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä käytä tätä toimintoa takalasin ol‐ lessa jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa.
Auton räätälöinti 3 128.
Takalasin pesulaite poistetaan käy‐
töstä, kun neste on liian vähissä.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.

100Mittarit ja käyttölaitteet
Jos ulkolämpötila laskee 3 °C:een,
ylemmän tason yhdistelmänäytöllä
varustetussa autossa näkyy kuljetta‐
jan tietokeskuksessa varoitusviesti.
9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Kellonaika ja päivämäärä esitetään
infonäytössä.
Ajan ja päivämäärän asetukset
CD 400plus/CD 400/CD 300
Paina CONFIG . Valikko Asetukset
avautuu näyttöön.
Valitse Aika Päiväys .
Valittavissa olevat asetusvalinnat:
● Aseta aika: Muuttaa näytössä nä‐
kyvän ajan.
● Aseta päiväys: Muuttaa näytössä
näkyvän päivämäärän.
● Aseta aika näyttö : Muuttaa tun‐
tien näytön välillä 12 h ja 24 h .
●Aseta päivämäärä näyttö : Muut‐
taa päivämäärän näytön välillä KK/PP/VVVV ja PP.KK.VVVV .
● RDS-kellon synkronointi : Useim‐
pien VHF-lähettimien RDS-sig‐
naali asettaa ajan automaatti‐
sesti. RDS-ajan synkronointi
saattaa kestää joitakin minuut‐
teja. Jotkin lähettimet eivät lähetä oikeaa aikasignaalia. Silloin suo‐
sittelemme automaattisen aika‐
synkronoinnin poistamista käy‐
töstä.
Auton räätälöinti 3 128.
Ajan ja päivämäärän asetukset Navi 950/Navi 650/CD 600
Paina CONFIG ja tuo kyseinen ala‐
valikko näyttöön valitsemalla sitten
valikkokohta Kellonaika ja
päivämäärä .

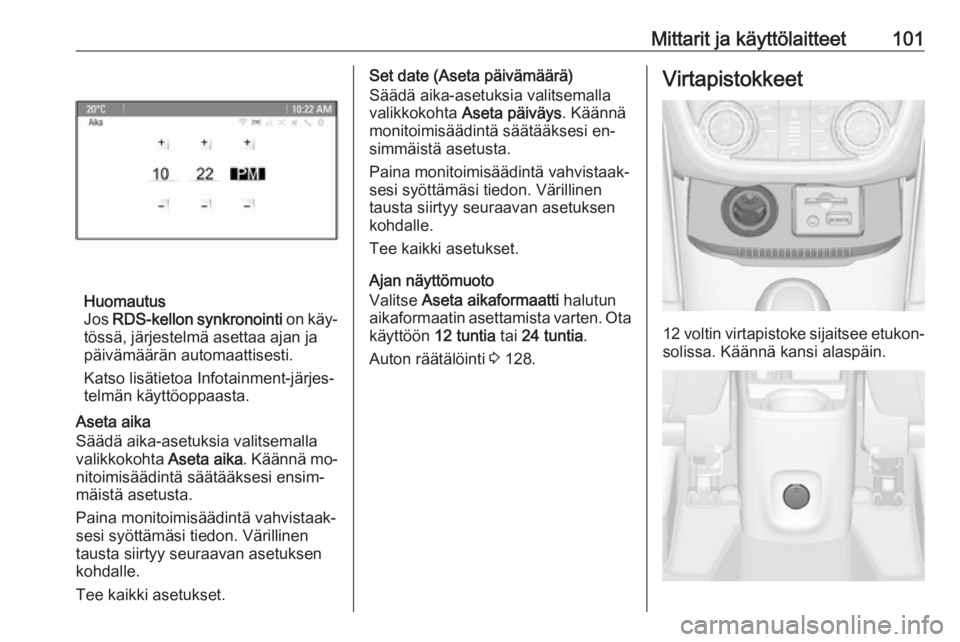

Mittarit ja käyttölaitteet101
Huomautus
Jos RDS-kellon synkronointi on käy‐
tössä, järjestelmä asettaa ajan ja
päivämäärän automaattisesti.
Katso lisätietoa Infotainment-järjes‐
telmän käyttöoppaasta.
Aseta aika
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta aika. Käännä mo‐
nitoimisäädintä säätääksesi ensim‐
mäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Set date (Aseta päivämäärä)
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta päiväys . Käännä
monitoimisäädintä säätääksesi en‐
simmäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Ajan näyttömuoto
Valitse Aseta aikaformaatti halutun
aikaformaatin asettamista varten. Ota käyttöön 12 tuntia tai 24 tuntia .
Auton räätälöinti 3 128.Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa. Käännä kansi alaspäin.

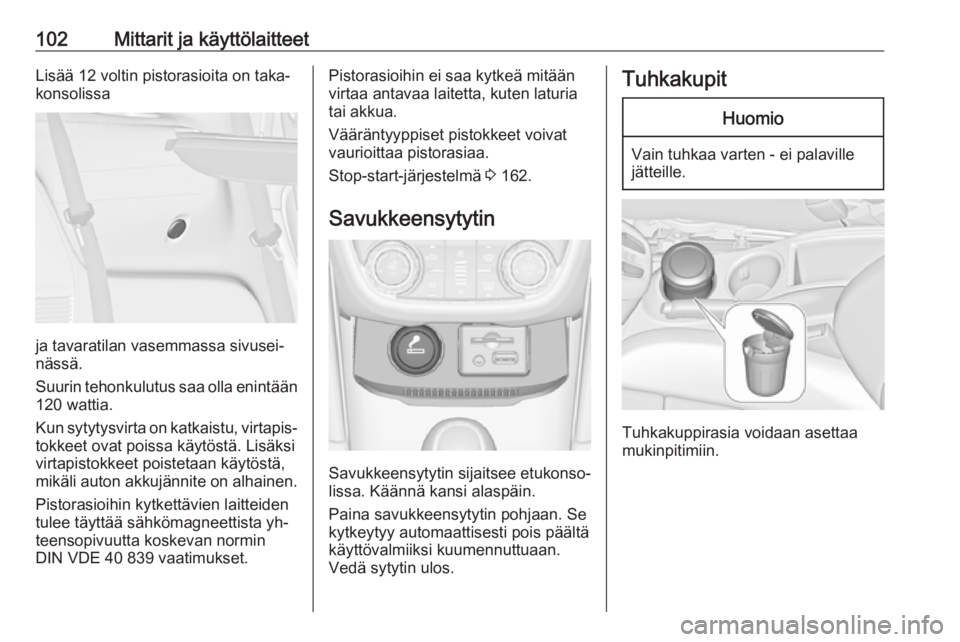

102Mittarit ja käyttölaitteetLisää 12 voltin pistorasioita on taka‐
konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 162.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa. Käännä kansi alaspäin.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

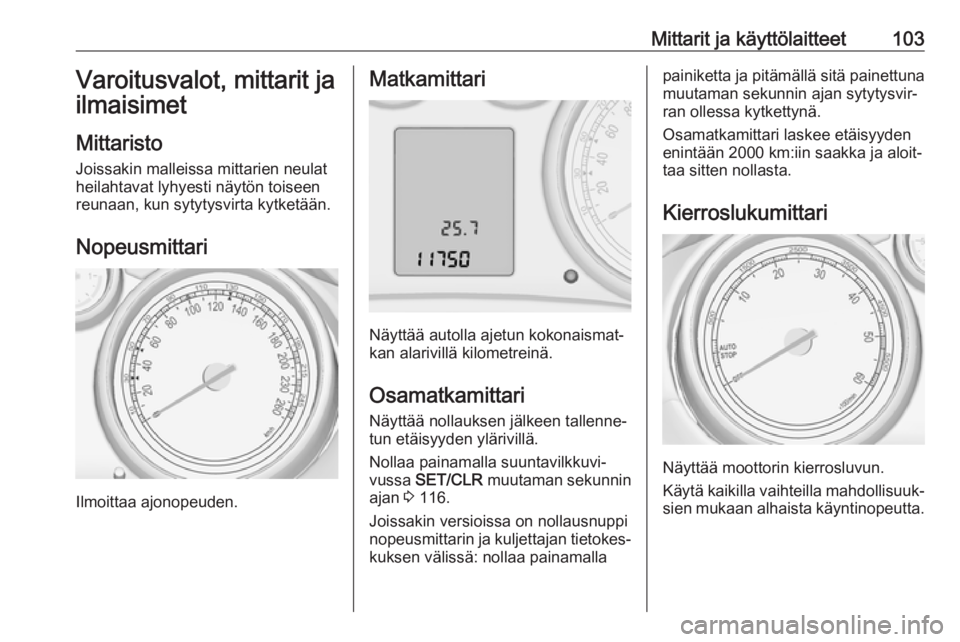

Mittarit ja käyttölaitteet103Varoitusvalot, mittarit jailmaisimet
Mittaristo
Joissakin malleissa mittarien neulat heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä kilometreinä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla suuntavilkkuvi‐
vussa SET/CLR muutaman sekunnin
ajan 3 116.
Joissakin versioissa on nollausnuppi
nopeusmittarin ja kuljettajan tietokes‐ kuksen välissä: nollaa painamalla
painiketta ja pitämällä sitä painettuna
muutaman sekunnin ajan sytytysvir‐
ran ollessa kytkettynä.
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.

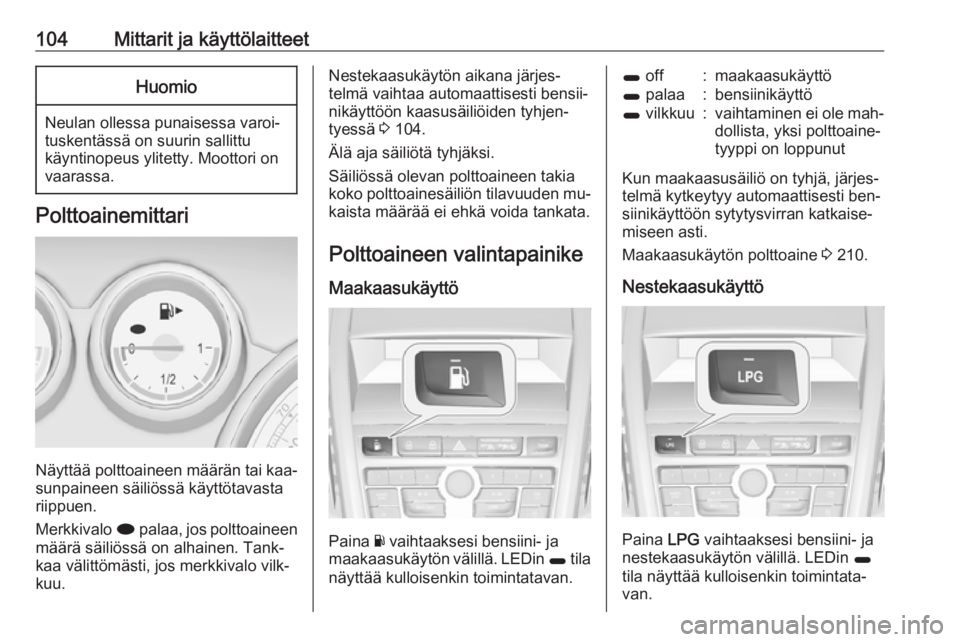

104Mittarit ja käyttölaitteetHuomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen määrän tai kaa‐
sunpaineen säiliössä käyttötavasta
riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐
telmä vaihtaa automaattisesti bensii‐
nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 104.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen valintapainike
Maakaasukäyttö
Paina Y vaihtaaksesi bensiini- ja
maakaasukäytön välillä. LEDin 1 tila
näyttää kulloisenkin toimintatavan.
1 off:maakaasukäyttö1 palaa:bensiinikäyttö1 vilkkuu:vaihtaminen ei ole mah‐
dollista, yksi polttoaine‐
tyyppi on loppunut
Kun maakaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Maakaasukäytön polttoaine 3 210.
Nestekaasukäyttö
Paina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. LEDin 1
tila näyttää kulloisenkin toimintata‐
van.

Mittarit ja käyttölaitteet1051 off:bensiinikäyttö1 vilkkuu:tarkistaa täyttyvätkö
ehdot nestekaasun
käyttöön siirtymiselle.
Palaa kiinteänä, jos eh‐
dot täyttyvät.1 palaa:nestekaasukäyttö1 vilkkuu
5 kertaa ja
sammuu
sitten:nestekaasusäiliö on
tyhjä tai nestekaasujär‐ jestelmässä on vika.
Kuljettajan tietokes‐
kuksessa näkyy viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐ miseen asti.
Nestekaasukäytön polttoaine 3 211.

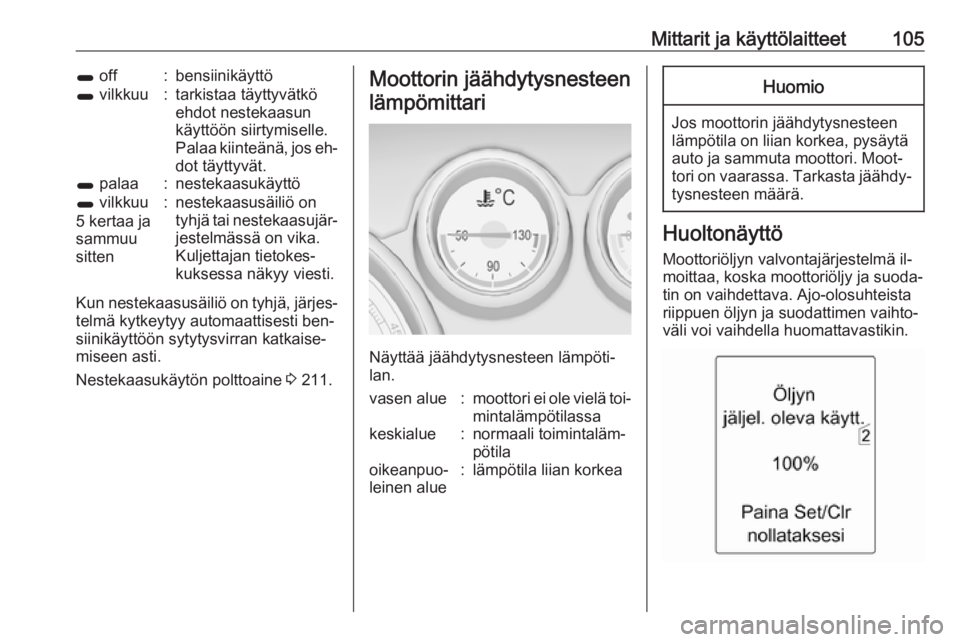

Moottorin jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä toi‐ mintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikeanpuo‐
leinen alue:lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐
moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐
väli voi vaihdella huomattavastikin.

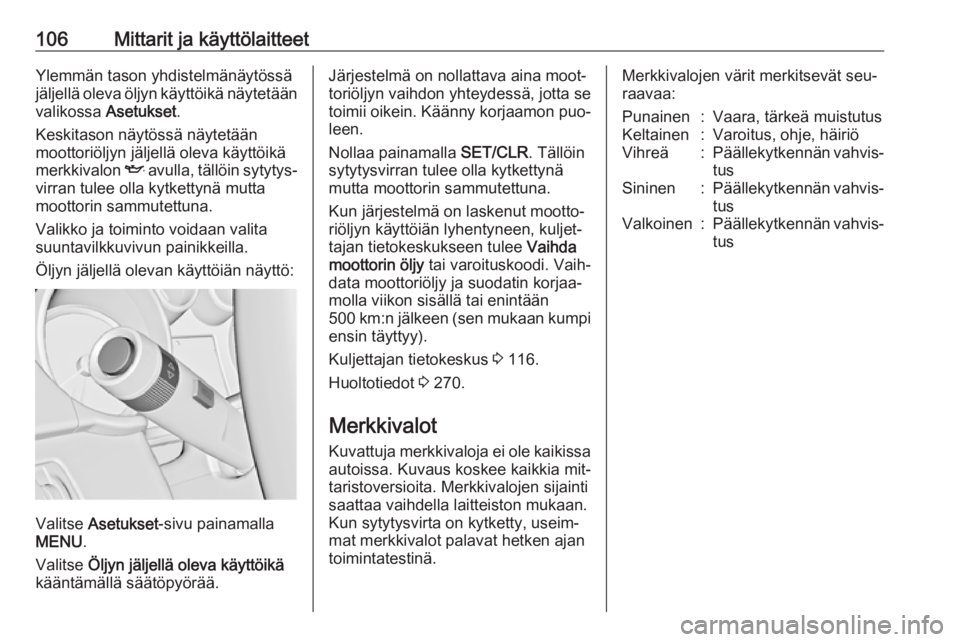

106Mittarit ja käyttölaitteetYlemmän tason yhdistelmänäytössä
jäljellä oleva öljyn käyttöikä näytetään valikossa Asetukset.
Keskitason näytössä näytetään
moottoriöljyn jäljellä oleva käyttöikä
merkkivalon I avulla, tällöin sytytys‐
virran tulee olla kytkettynä mutta
moottorin sammutettuna.
Valikko ja toiminto voidaan valita
suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:
Valitse Asetukset -sivu painamalla
MENU .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR. Tällöin
sytytysvirran tulee olla kytkettynä mutta moottorin sammutettuna.
Kun järjestelmä on laskenut mootto‐ riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda
moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 116.
Huoltotiedot 3 270.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan
toimintatestinä.Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen:Vaara, tärkeä muistutusKeltainen:Varoitus, ohje, häiriöVihreä:Päällekytkennän vahvis‐
tusSininen:Päällekytkennän vahvis‐ tusValkoinen:Päällekytkennän vahvis‐tus

Mittarit ja käyttölaitteet107Mittariston merkkivalot

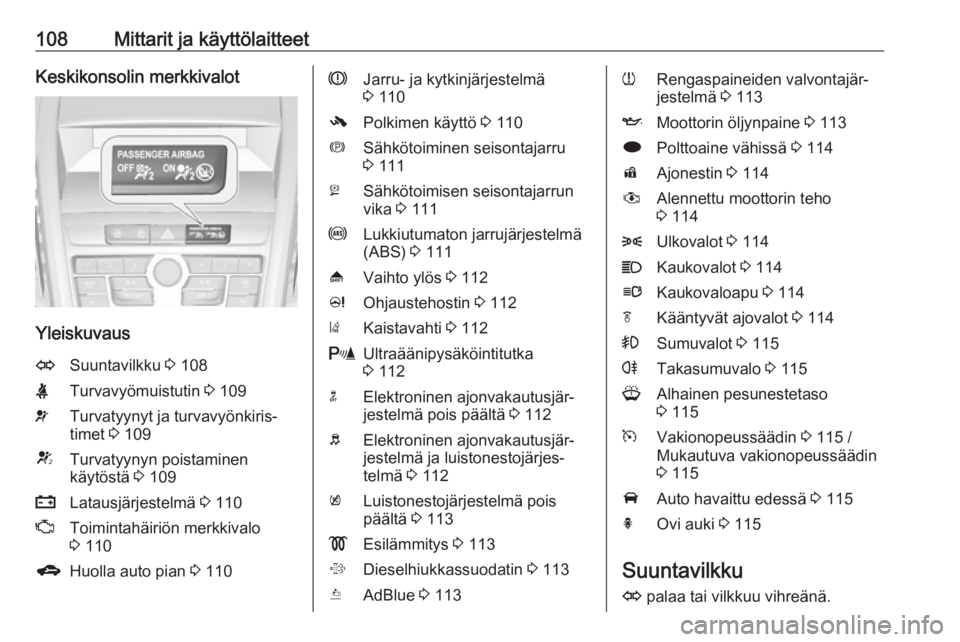

108Mittarit ja käyttölaitteetKeskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 108XTurvavyömuistutin 3 109vTurvatyynyt ja turvavyönkiris‐
timet 3 109VTurvatyynyn poistaminen
käytöstä 3 109pLatausjärjestelmä 3 110ZToimintahäiriön merkkivalo
3 110gHuolla auto pian 3 110RJarru- ja kytkinjärjestelmä
3 110-Polkimen käyttö 3 110mSähkötoiminen seisontajarru
3 111jSähkötoimisen seisontajarrun
vika 3 111uLukkiutumaton jarrujärjestelmä
(ABS) 3 111[Vaihto ylös 3 112cOhjaustehostin 3 112)Kaistavahti 3 112rUltraäänipysäköintitutka
3 112nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 112bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 112kLuistonestojärjestelmä pois
päältä 3 113!Esilämmitys 3 113%Dieselhiukkassuodatin 3 113YAdBlue 3 113wRengaspaineiden valvontajär‐
jestelmä 3 113IMoottorin öljynpaine 3 113iPolttoaine vähissä 3 114dAjonestin 3 114#Alennettu moottorin teho
3 1148Ulkovalot 3 114CKaukovalot 3 114lKaukovaloapu 3 114fKääntyvät ajovalot 3 114>Sumuvalot 3 115rTakasumuvalo 3 115GAlhainen pesunestetaso
3 115mVakionopeussäädin 3 115 /
Mukautuva vakionopeussäädin
3 115AAuto havaittu edessä 3 115hOvi auki 3 115
Suuntavilkku
O palaa tai vilkkuu vihreänä.
