OPEL ZAFIRA C 2016.5 Uputstvo za upotrebu (in Serbian)

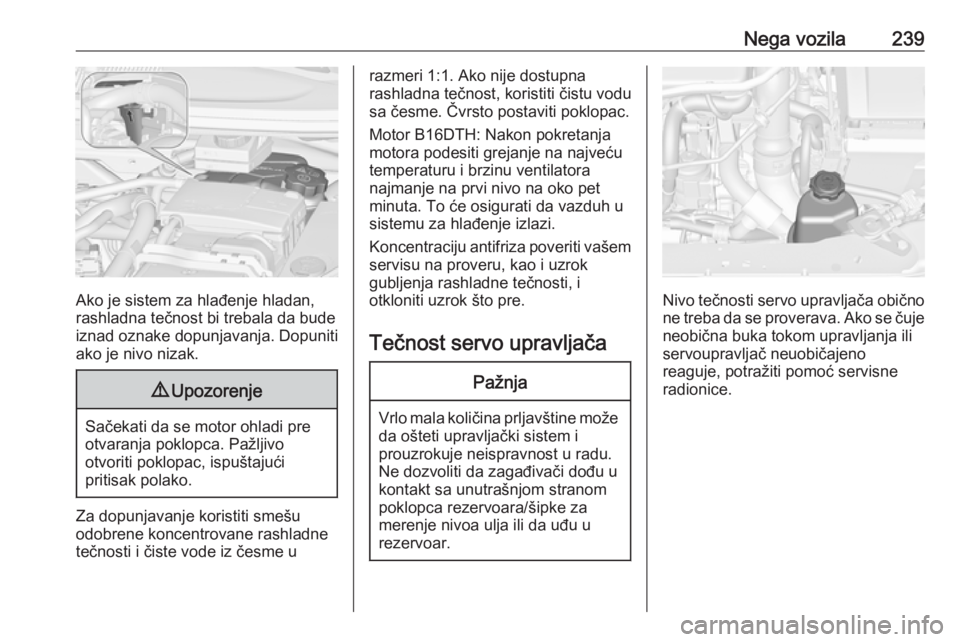

Nega vozila239
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
odobrene koncentrovane rashladne
tečnosti i čiste vode iz česme u
razmeri 1:1. Ako nije dostupna
rashladna tečnost, koristiti čistu vodu
sa česme. Čvrsto postaviti poklopac.
Motor B16DTH: Nakon pokretanja
motora podesiti grejanje na najveću
temperaturu i brzinu ventilatora
najmanje na prvi nivo na oko pet
minuta. To će osigurati da vazduh u
sistemu za hlađenje izlazi.
Koncentraciju antifriza poveriti vašem
servisu na proveru, kao i uzrok
gubljenja rashladne tečnosti, i
otkloniti uzrok što pre.
Tečnost servo upravljačaPažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara/šipke za
merenje nivoa ulja ili da uđu u
rezervoar.
Nivo tečnosti servo upravljača obično ne treba da se proverava. Ako se čuje
neobična buka tokom upravljanja ili
servoupravljač neuobičajeno
reaguje, potražiti pomoć servisne
radionice.

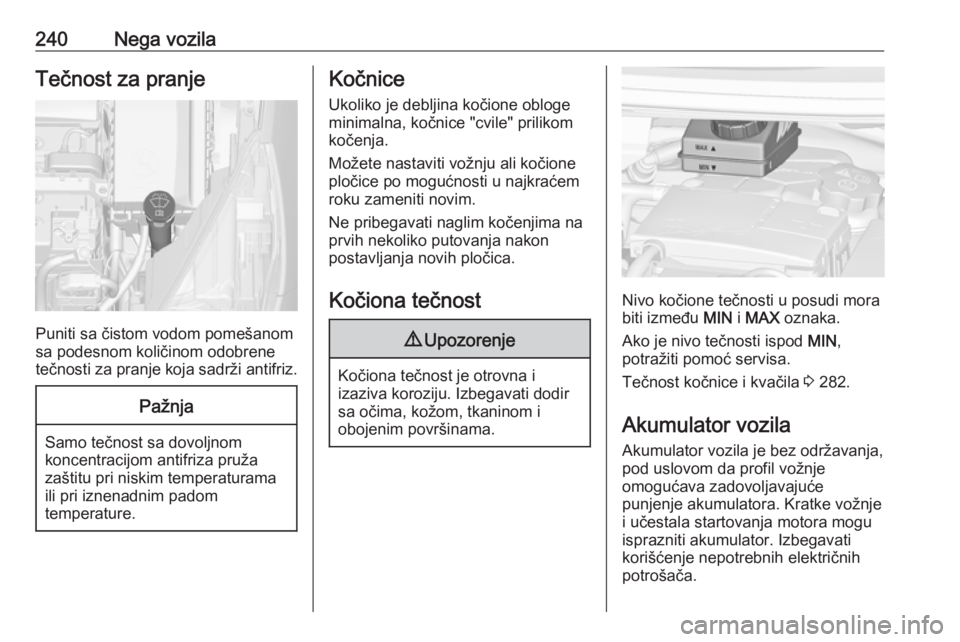

240Nega vozilaTečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom odobrene
tečnosti za pranje koja sadrži antifriz.
Pažnja
Samo tečnost sa dovoljnom
koncentracijom antifriza pruža
zaštitu pri niskim temperaturama
ili pri iznenadnim padom
temperature.
Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju ali kočione
pločice po mogućnosti u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 282.
Akumulator vozila
Akumulator vozila je bez održavanja,
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.

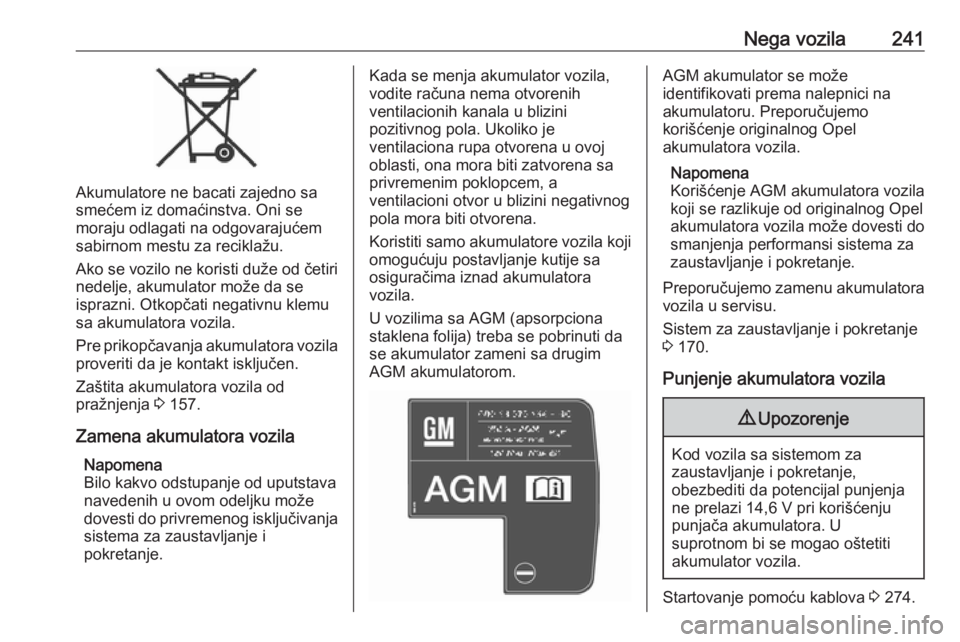

Nega vozila241
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila
proveriti da je kontakt isključen.
Zaštita akumulatora vozila od
pražnjenja 3 157.
Zamena akumulatora vozila Napomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
Koristiti samo akumulatore vozila koji
omogućuju postavljanje kutije sa
osiguračima iznad akumulatora
vozila.
U vozilima sa AGM (apsorpciona
staklena folija) treba se pobrinuti da
se akumulator zameni sa drugim
AGM akumulatorom.AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi sistema za
zaustavljanje i pokretanje.
Preporučujemo zamenu akumulatora vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 170.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 274.

242Nega vozilaNalepnica upozorenja
Značenje simbola:● Bez iskri, otvorenog plamena ili pušenja.
● Uvek zaštititi oči. Eksplozivni gasovi mogu izazvati slepilo ili
povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija videti uputstvo za vlasnika.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta po
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti postupak nakon najviše pet
sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.Zamena metlice brisača
Podići nosač metlice brisača tako da
ostane podignut i pritisnuti dugme za odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.

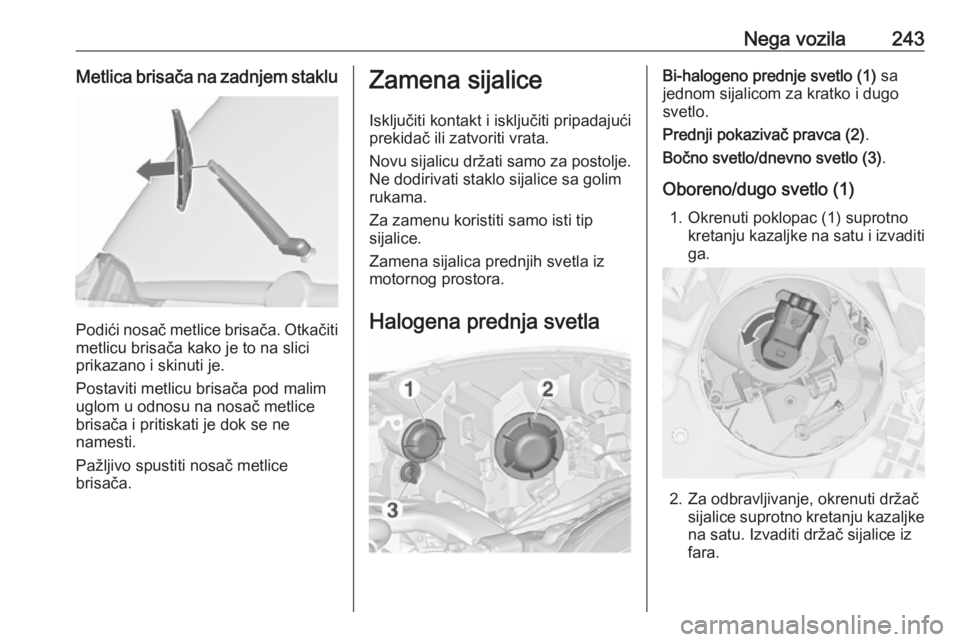

Nega vozila243Metlica brisača na zadnjem staklu
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetlaBi-halogeno prednje svetlo (1) sa
jednom sijalicom za kratko i dugo
svetlo.
Prednji pokazivač pravca (2) .
Bočno svetlo/dnevno svetlo (3) .
Oboreno/dugo svetlo (1) 1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.

244Nega vozila
3. Otkačiti držač sijalice izpriključnog konektora pritiskom
osiguravajuće ušice.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Bočna svetla/Dnevna svetla (3)
1. Za odbravljivanje, okrenuti sijalično gnezdo (3) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.

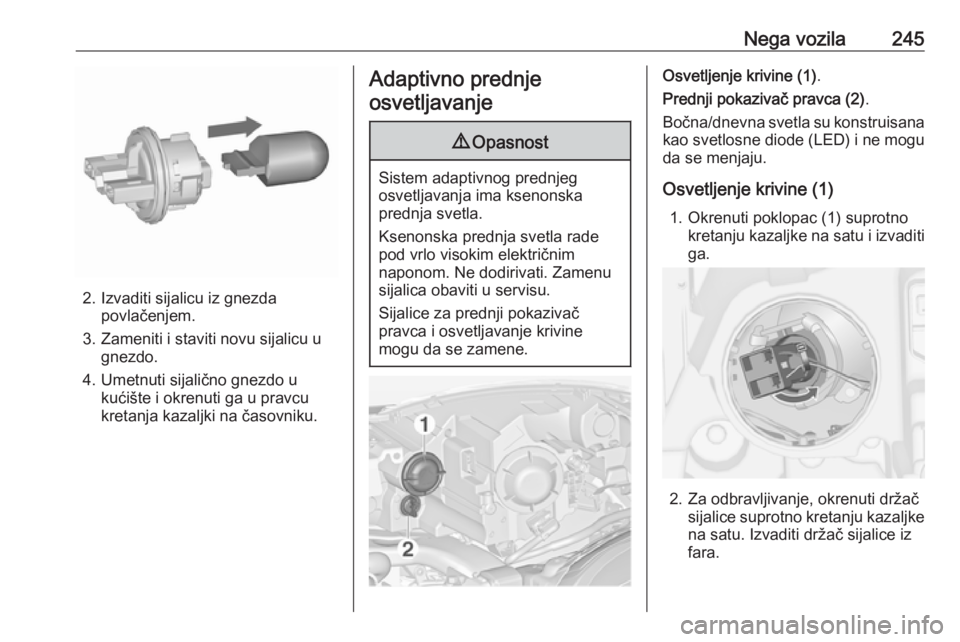

Nega vozila245
2. Izvaditi sijalicu iz gnezdapovlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Adaptivno prednje
osvetljavanje9 Opasnost
Sistem adaptivnog prednjeg
osvetljavanja ima ksenonska
prednja svetla.
Ksenonska prednja svetla rade pod vrlo visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Sijalice za prednji pokazivač
pravca i osvetljavanje krivine
mogu da se zamene.
Osvetljenje krivine (1) .
Prednji pokazivač pravca (2) .
Bočna/dnevna svetla su konstruisana
kao svetlosne diode (LED) i ne mogu
da se menjaju.
Osvetljenje krivine (1) 1. Okrenuti poklopac (1) suprotno kretanju kazaljke na satu i izvaditiga.
2. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljke
na satu. Izvaditi držač sijalice iz
fara.

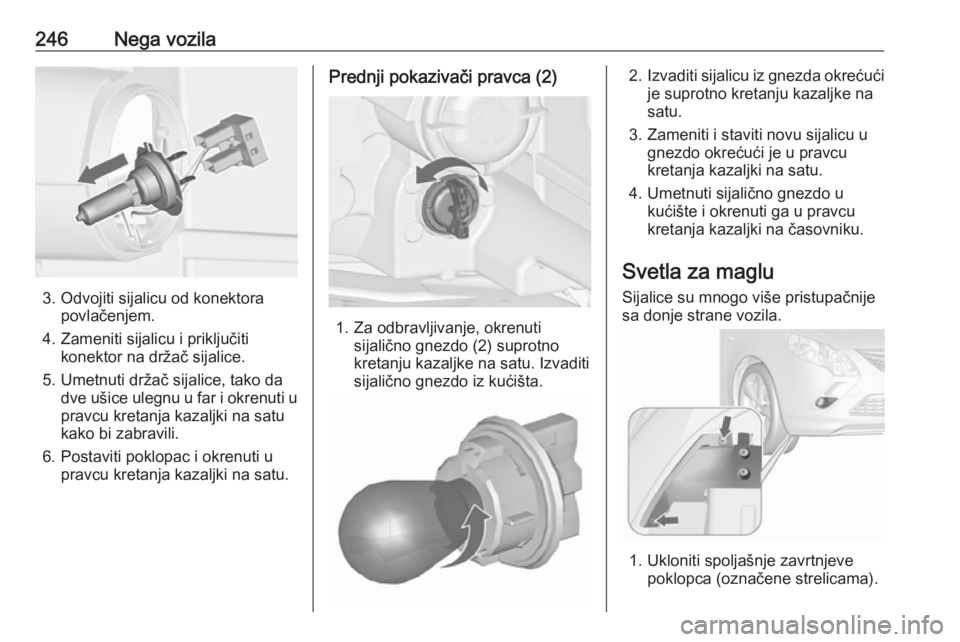

246Nega vozila
3. Odvojiti sijalicu od konektorapovlačenjem.
4. Zameniti sijalicu i priključiti konektor na držač sijalice.
5. Umetnuti držač sijalice, tako da dve ušice ulegnu u far i okrenuti u
pravcu kretanja kazaljki na satu
kako bi zabravili.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca (2)
1. Za odbravljivanje, okrenuti sijalično gnezdo (2) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta.
2. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
3. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
4. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Ukloniti spoljašnje zavrtnjeve poklopca (označene strelicama).

Nega vozila247
2. Otvoriti zglobni poklopac.Okrenuti sijalično gnezdosuprotno kretanju kazaljke na
satu i izvaditi ga iz kućišta.
3. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
4. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti na
konektor.
5. Ubaciti sijalično gnezdo u kućište,
okrenuti ga u smeru kretanja
kazaljke na satu i zabraviti.
6. Montirati poklopac i zavrtnjeve.
Zadnja svetla
1. Otvoriti zglobni poklopac zavrtnja.
2. Izvaditi zavrtnjeve (označene
strelicama).
3. Pažljivo izvući sklop svetla satrnova držača i izvaditi.

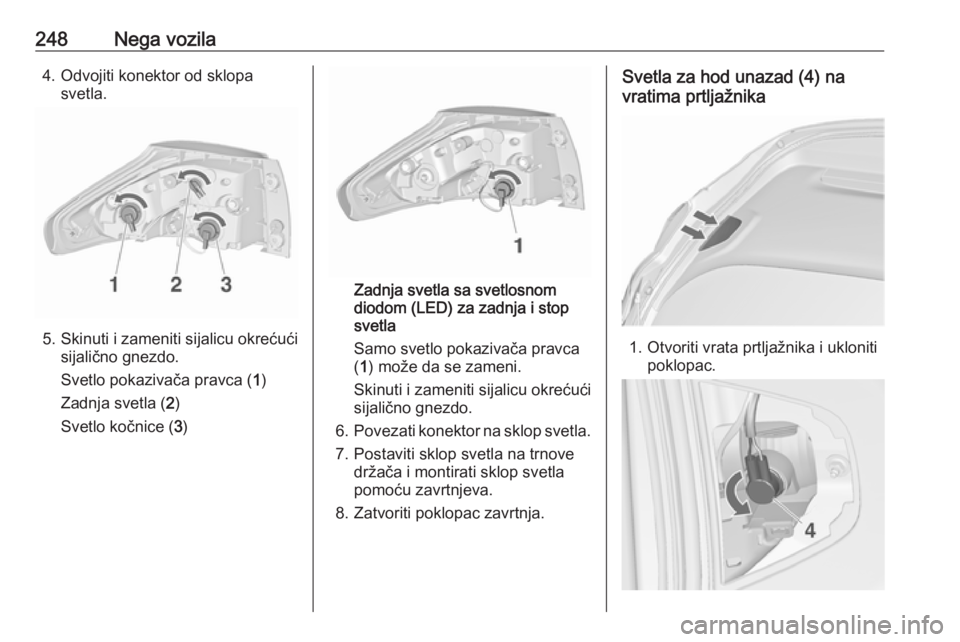

248Nega vozila4. Odvojiti konektor od sklopasvetla.
5. Skinuti i zameniti sijalicu okrećućisijalično gnezdo.
Svetlo pokazivača pravca ( 1)
Zadnja svetla ( 2)
Svetlo kočnice ( 3)
Zadnja svetla sa svetlosnom
diodom (LED) za zadnja i stop
svetla
Samo svetlo pokazivača pravca
( 1 ) može da se zameni.
Skinuti i zameniti sijalicu okrećući
sijalično gnezdo.
6. Povezati konektor na sklop svetla.
7. Postaviti sklop svetla na trnove držača i montirati sklop svetla
pomoću zavrtnjeva.
8. Zatvoriti poklopac zavrtnja.
Svetla za hod unazad (4) na
vratima prtljažnika
1. Otvoriti vrata prtljažnika i ukloniti poklopac.
