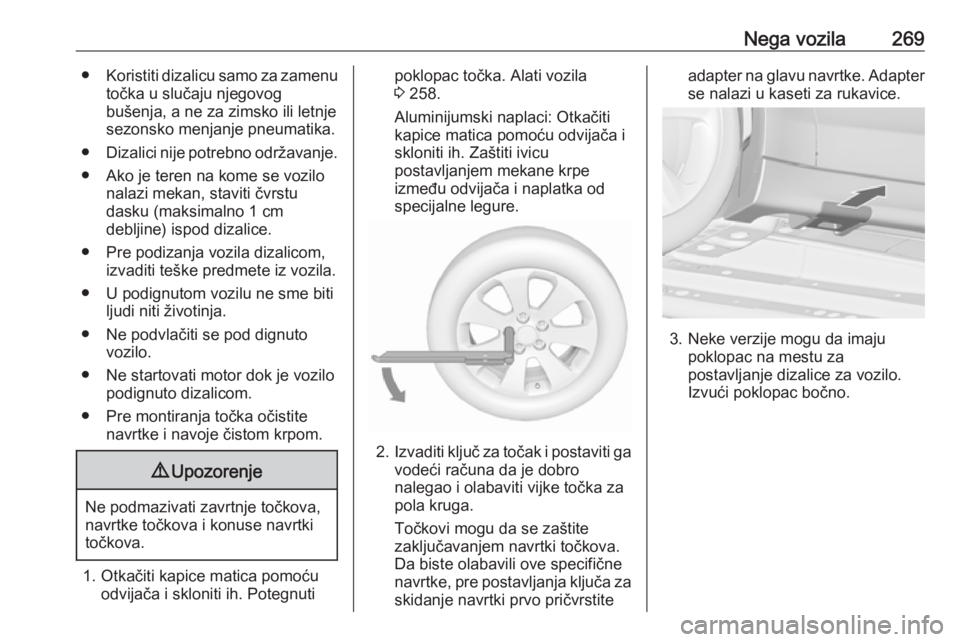

Nega vozila269●Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, staviti čvrstu
dasku (maksimalno 1 cm
debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.
● U podignutom vozilu ne sme biti ljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre montiranja točka očistite navrtke i navoje čistom krpom.9Upozorenje
Ne podmazivati zavrtnje točkova,
navrtke točkova i konuse navrtki
točkova.
1. Otkačiti kapice matica pomoću odvijača i skloniti ih. Potegnuti
poklopac točka. Alati vozila
3 258.
Aluminijumski naplaci: Otkačiti
kapice matica pomoću odvijača i
skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i naplatka od
specijalne legure.
2. Izvaditi ključ za točak i postaviti ga
vodeći računa da je dobro
nalegao i olabaviti vijke točka za
pola kruga.
Točkovi mogu da se zaštite
zaključavanjem navrtki točkova.
Da biste olabavili ove specifične
navrtke, pre postavljanja ključa za
skidanje navrtki prvo pričvrstite
adapter na glavu navrtke. Adapter se nalazi u kaseti za rukavice.
3. Neke verzije mogu da imaju poklopac na mestu za
postavljanje dizalice za vozilo.
Izvući poklopac bočno.

270Nega vozila
4. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
5. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postavite ključ za točkove i
okrećite ga sa pravilno
centriranom dizalicom sve dok se
točak vidljivo ne odigne od zemlje.
6. Odvrnuti matice točka.
7. Zameniti točak. Rezervni točak 3 271
8. Zavrnuti matice točka.
9. Spustiti vozilo.
10. Postaviti ključ točka tako da dobro
nalegne i pritegnuti svaku maticu
po unakrsnom redosledu.
Momenat pritezanja je 140 Nm.
11. Poravnati rupu ventila na ukrasnom poklopcu sa ventilom
pneumatika pre postavljanja.
Postaviti kapice matica točka.
12. Postaviti poklopac na mesto za postavljanje dizalice za vozilo.
13. Staviti zamenjeni točak 3 271,
alate vozila 3 258 i adapter za
zaključavanje navrtki točka 3 69.
14. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja navrtki.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.

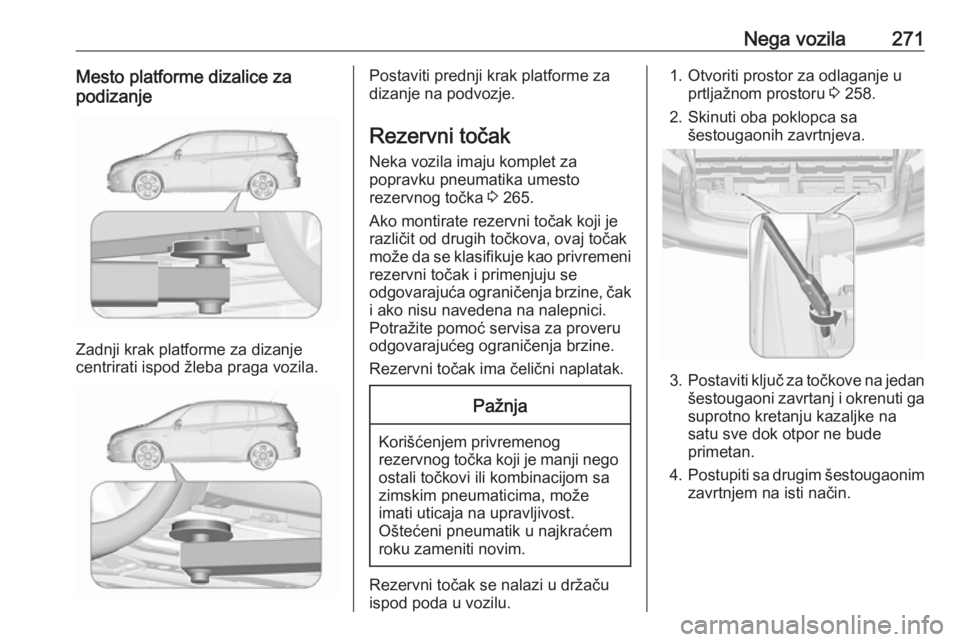

Nega vozila271Mesto platforme dizalice za
podizanje
Zadnji krak platforme za dizanje
centrirati ispod žleba praga vozila.
Postaviti prednji krak platforme za
dizanje na podvozje.
Rezervni točak Neka vozila imaju komplet za
popravku pneumatika umesto
rezervnog točka 3 265.
Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. Otvoriti prostor za odlaganje u prtljažnom prostoru 3 258.
2. Skinuti oba poklopca sa šestougaonih zavrtnjeva.
3.Postaviti ključ za točkove na jedan
šestougaoni zavrtanj i okrenuti ga suprotno kretanju kazaljke na
satu sve dok otpor ne bude
primetan.
4. Postupiti sa drugim šestougaonim
zavrtnjem na isti način.

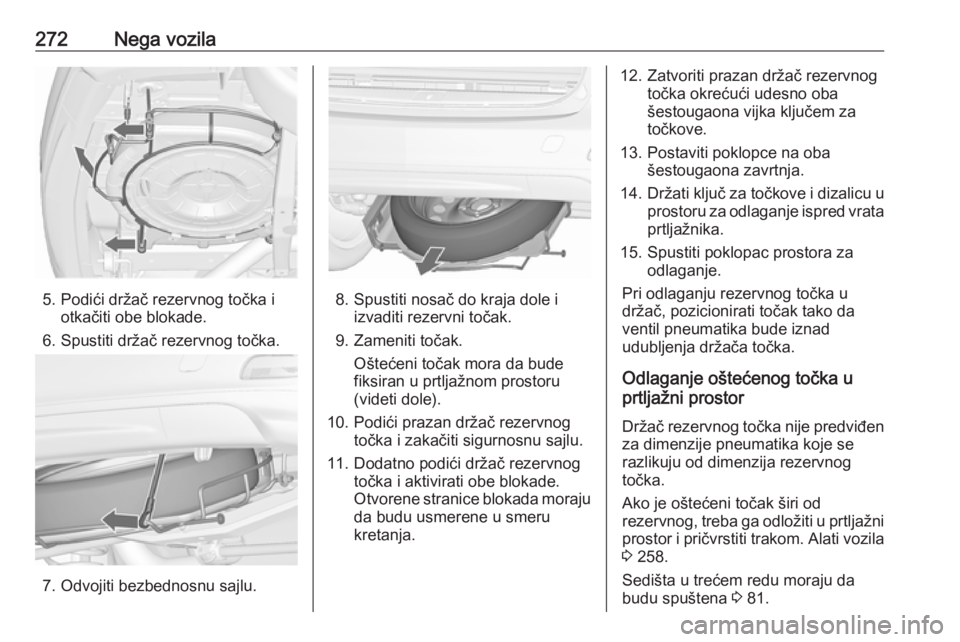

272Nega vozila
5. Podići držač rezervnog točka iotkačiti obe blokade.
6. Spustiti držač rezervnog točka.
7. Odvojiti bezbednosnu sajlu.
8. Spustiti nosač do kraja dole i izvaditi rezervni točak.
9. Zameniti točak. Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
10. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
11. Dodatno podići držač rezervnog točka i aktivirati obe blokade.
Otvorene stranice blokada moraju
da budu usmerene u smeru
kretanja.
12. Zatvoriti prazan držač rezervnog točka okrećući udesno oba
šestougaona vijka ključem za
točkove.
13. Postaviti poklopce na oba šestougaona zavrtnja.
14. Držati ključ za točkove i dizalicu u
prostoru za odlaganje ispred vrata
prtljažnika.
15. Spustiti poklopac prostora za odlaganje.
Pri odlaganju rezervnog točka u
držač, pozicionirati točak tako da
ventil pneumatika bude iznad
udubljenja držača točka.
Odlaganje oštećenog točka u
prtljažni prostor
Držač rezervnog točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni prostor i pričvrstiti trakom. Alati vozila3 258.
Sedišta u trećem redu moraju da
budu spuštena 3 81.

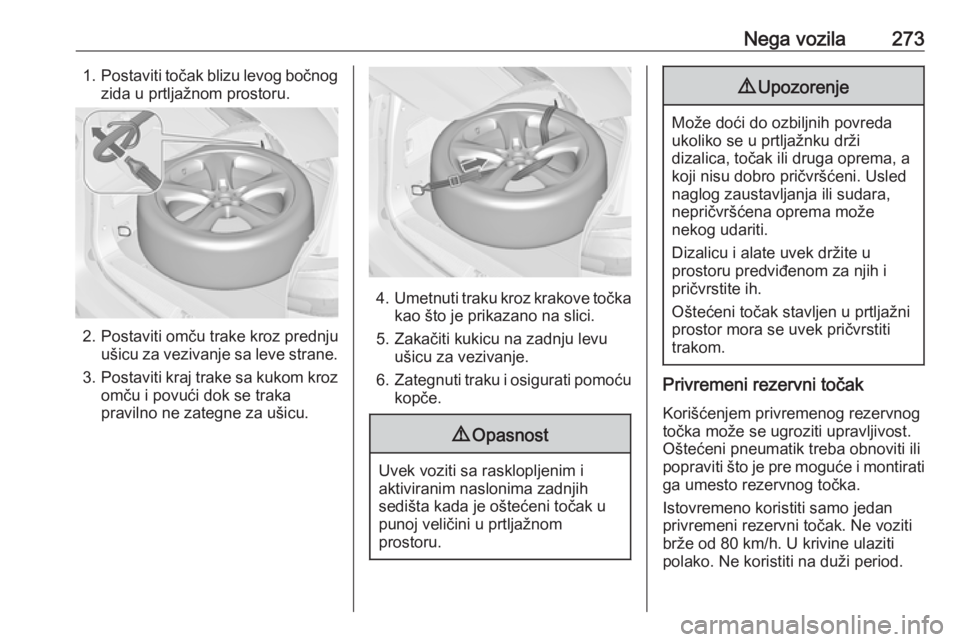

Nega vozila2731.Postaviti točak blizu levog bočnog
zida u prtljažnom prostoru.
2. Postaviti omču trake kroz prednju ušicu za vezivanje sa leve strane.
3. Postaviti kraj trake sa kukom kroz
omču i povući dok se traka
pravilno ne zategne za ušicu.
4. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
5. Zakačiti kukicu na zadnju levu ušicu za vezivanje.
6. Zategnuti traku i osigurati pomoću
kopče.
9 Opasnost
Uvek voziti sa rasklopljenim i
aktiviranim naslonima zadnjih
sedišta kada je oštećeni točak u punoj veličini u prtljažnom
prostoru.
9 Upozorenje
Može doći do ozbiljnih povreda
ukoliko se u prtljažnku drži
dizalica, točak ili druga oprema, a
koji nisu dobro pričvršćeni. Usled
naglog zaustavljanja ili sudara,
nepričvršćena oprema može
nekog udariti.
Dizalicu i alate uvek držite u
prostoru predviđenom za njih i
pričvrstite ih.
Oštećeni točak stavljen u prtljažni
prostor mora se uvek pričvrstiti
trakom.
Privremeni rezervni točak
Korišćenjem privremenog rezervnog
točka može se ugroziti upravljivost.
Oštećeni pneumatik treba obnoviti ili
popraviti što je pre moguće i montirati ga umesto rezervnog točka.
Istovremeno koristiti samo jedan
privremeni rezervni točak. Ne voziti
brže od 80 km/h. U krivine ulaziti
polako. Ne koristiti na duži period.

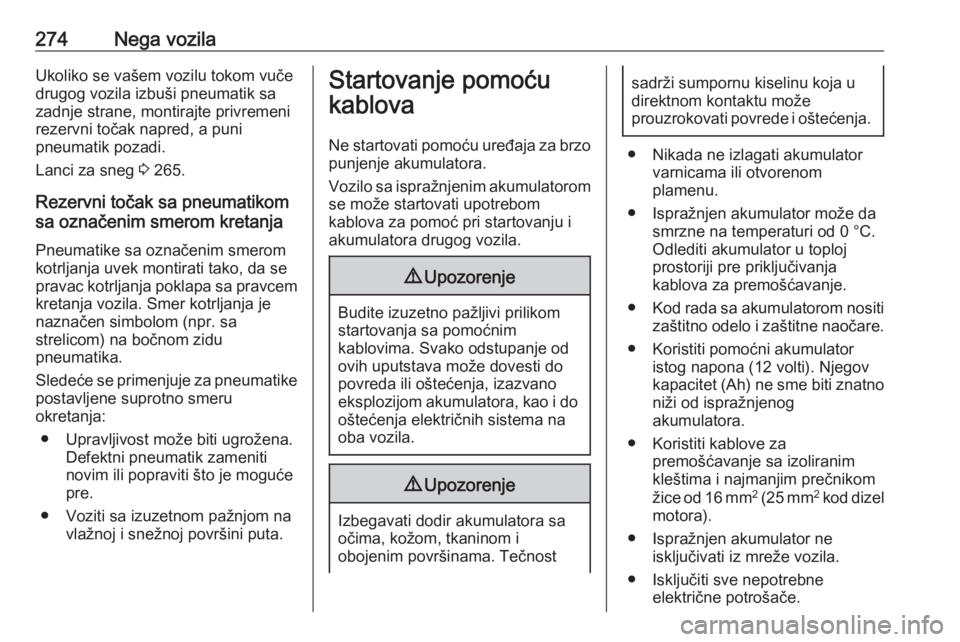

274Nega vozilaUkoliko se vašem vozilu tokom vuče
drugog vozila izbuši pneumatik sa
zadnje strane, montirajte privremeni
rezervni točak napred, a puni
pneumatik pozadi.
Lanci za sneg 3 265.
Rezervni točak sa pneumatikom
sa označenim smerom kretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Sledeće se primenjuje za pneumatike postavljene suprotno smeru
okretanja:
● Upravljivost može biti ugrožena. Defektni pneumatik zamenitinovim ili popraviti što je moguće
pre.
● Voziti sa izuzetnom pažnjom na vlažnoj i snežnoj površini puta.Startovanje pomoću
kablova
Ne startovati pomoću uređaja za brzo punjenje akumulatora.
Vozilo sa ispražnjenim akumulatorom
se može startovati upotrebom
kablova za pomoć pri startovanju i
akumulatora drugog vozila.9 Upozorenje
Budite izuzetno pažljivi prilikom
startovanja sa pomoćnim
kablovima. Svako odstupanje od
ovih uputstava može dovesti do
povreda ili oštećenja, izazvano
eksplozijom akumulatora, kao i do oštećenja električnih sistema na
oba vozila.
9 Upozorenje
Izbegavati dodir akumulatora sa
očima, kožom, tkaninom i
obojenim površinama. Tečnost
sadrži sumpornu kiselinu koja u
direktnom kontaktu može
prouzrokovati povrede i oštećenja.
● Nikada ne izlagati akumulator varnicama ili otvorenom
plamenu.
● Ispražnjen akumulator može da smrzne na temperaturi od 0 °C.
Odlediti akumulator u toploj
prostoriji pre priključivanja
kablova za premošćavanje.
● Kod rada sa akumulatorom nositi
zaštitno odelo i zaštitne naočare.
● Koristiti pomoćni akumulator istog napona (12 volti). Njegovkapacitet (Ah) ne sme biti znatno niži od ispražnjenog
akumulatora.
● Koristiti kablove za premošćavanje sa izoliranim
kleštima i najmanjim prečnikom
žice od 16 mm 2
(25 mm 2
kod dizel
motora).
● Ispražnjen akumulator ne isključivati iz mreže vozila.
● Isključiti sve nepotrebne električne potrošače.

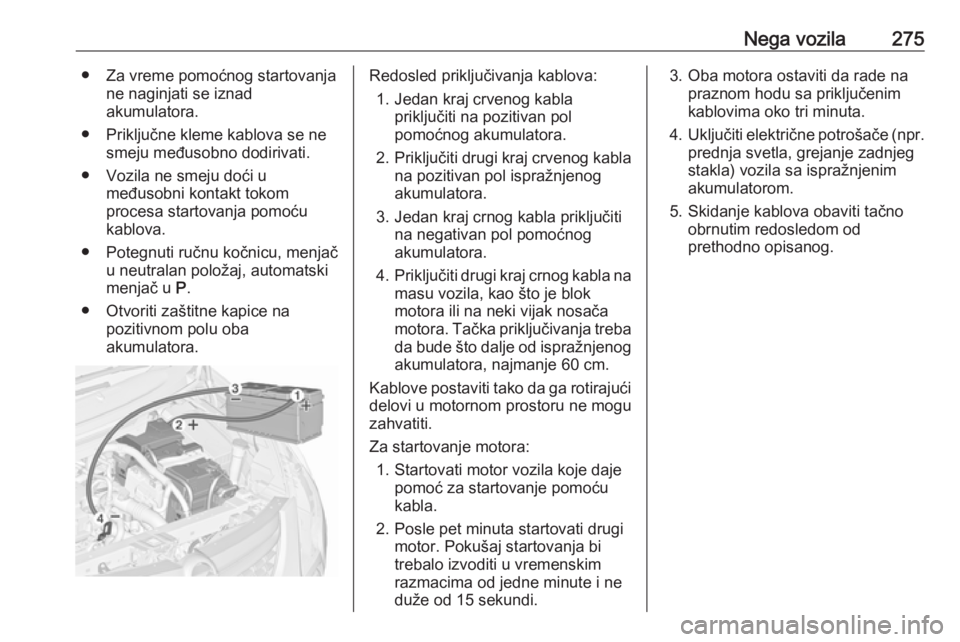

Nega vozila275● Za vreme pomoćnog startovanjane naginjati se iznad
akumulatora.
● Priključne kleme kablova se ne smeju međusobno dodirivati.
● Vozila ne smeju doći u međusobni kontakt tokom
procesa startovanja pomoću kablova.
● Potegnuti ručnu kočnicu, menjač u neutralan položaj, automatski
menjač u P.
● Otvoriti zaštitne kapice na pozitivnom polu oba
akumulatora.Redosled priključivanja kablova:
1. Jedan kraj crvenog kabla priključiti na pozitivan pol
pomoćnog akumulatora.
2. Priključiti drugi kraj crvenog kabla
na pozitivan pol ispražnjenog
akumulatora.
3. Jedan kraj crnog kabla priključiti na negativan pol pomoćnog
akumulatora.
4. Priključiti drugi kraj crnog kabla na
masu vozila, kao što je blok
motora ili na neki vijak nosača
motora. Tačka priključivanja treba da bude što dalje od ispražnjenog
akumulatora, najmanje 60 cm.
Kablove postaviti tako da ga rotirajući delovi u motornom prostoru ne mogu
zahvatiti.
Za startovanje motora: 1. Startovati motor vozila koje daje pomoć za startovanje pomoću
kabla.
2. Posle pet minuta startovati drugi motor. Pokušaj startovanja bi
trebalo izvoditi u vremenskim
razmacima od jedne minute i ne
duže od 15 sekundi.3. Oba motora ostaviti da rade na praznom hodu sa priključenim
kablovima oko tri minuta.
4. Uključiti električne potrošače (npr.
prednja svetla, grejanje zadnjeg
stakla) vozila sa ispražnjenim
akumulatorom.
5. Skidanje kablova obaviti tačno obrnutim redosledom od
prethodno opisanog.

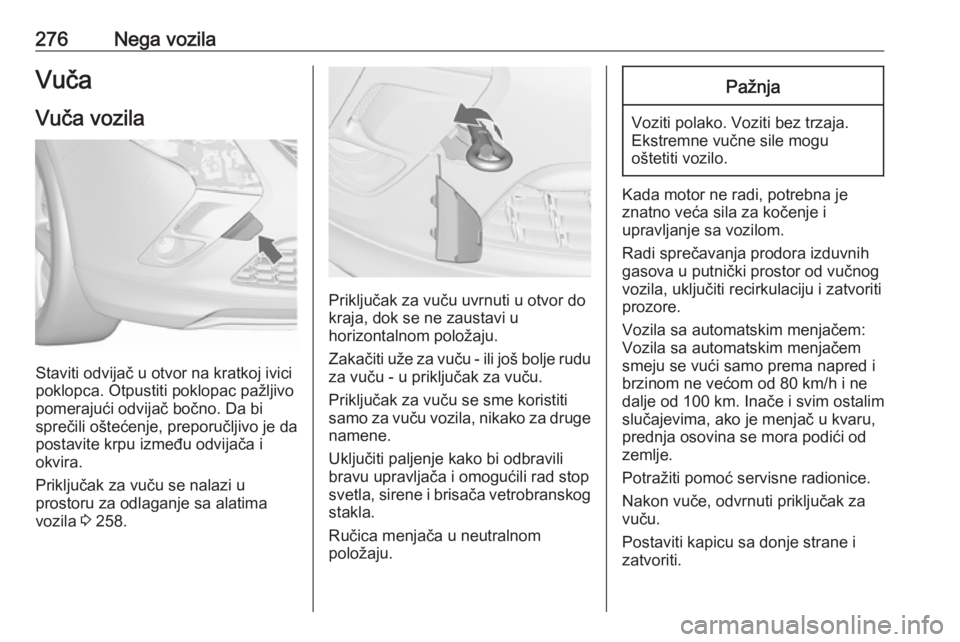

276Nega vozilaVučaVuča vozila
Staviti odvijač u otvor na kratkoj ivici
poklopca. Otpustiti poklopac pažljivo
pomerajući odvijač bočno. Da bi
sprečili oštećenje, preporučljivo je da
postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 258.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Uključiti paljenje kako bi odbravili
bravu upravljača i omogućili rad stop
svetla, sirene i brisača vetrobranskog stakla.
Ručica menjača u neutralnom
položaju.
Pažnja
Voziti polako. Voziti bez trzaja. Ekstremne vučne sile mogu
oštetiti vozilo.
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje sa vozilom.
Radi sprečavanja prodora izduvnih
gasova u putnički prostor od vučnog
vozila, uključiti recirkulaciju i zatvoriti
prozore.
Vozila sa automatskim menjačem:
Vozila sa automatskim menjačem
smeju se vući samo prema napred i
brzinom ne većom od 80 km/h i ne
dalje od 100 km. Inače i svim ostalim
slučajevima, ako je menjač u kvaru,
prednja osovina se mora podići od
zemlje.
Potražiti pomoć servisne radionice.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zatvoriti.

Nega vozila277Vuča drugog vozila
Staviti odvijač u otvor u donjoj ivici
poklopca. Otpustiti poklopac pažljivim
pomeranjem odvijača prema dole. Da bi sprečili oštećenje, preporučljivo je
da postavite krpu između odvijača i
okvira.
Priključak za vuču se nalazi u
prostoru za odlaganje sa alatima
vozila 3 258.
Priključak za vuču uvrnuti u otvor do
kraja, dok se ne zaustavi u
horizontalnom položaju.
Ušicu koja se nalazi na podvozju
ispod zadnjeg dela vozila, nikada ne
koristiti za vuču vozila.
Zakačiti uže za vuču - ili još bolje rudu za vuču - u priključak za vuču.
Priključak za vuču se sme koristiti
samo za vuču vozila, nikako za druge namene.
Pažnja
Voziti polako. Voziti bez trzaja.Ekstremne vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvrnuti priključak za
vuču.
Postaviti kapicu sa donje strane i
zabraviti.

278Nega vozilaNega spoljašnjostiSpoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
Pranje
Boja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i brisač zadnjeg prozora moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti četiri do devet.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Podmazivanje šarki na svim vratima
poveriti servisu.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom
Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.
