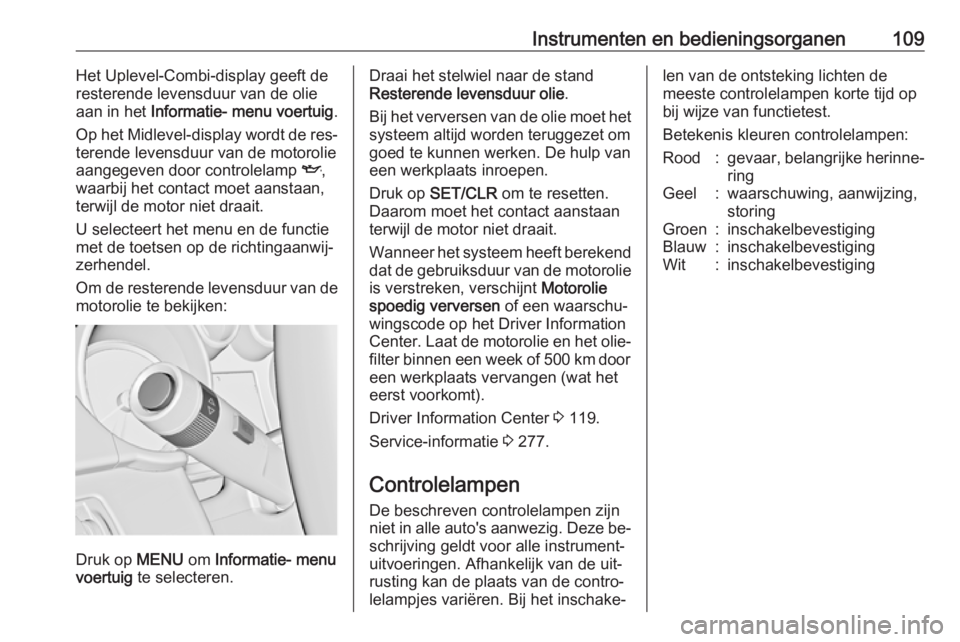

Instrumenten en bedieningsorganen109Het Uplevel-Combi-display geeft de
resterende levensduur van de olie
aan in het Informatie- menu voertuig .
Op het Midlevel-display wordt de res‐
terende levensduur van de motorolie
aangegeven door controlelamp I,
waarbij het contact moet aanstaan, terwijl de motor niet draait.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk op SET/CLR om te resetten.
Daarom moet het contact aanstaan terwijl de motor niet draait.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 119.
Service-informatie 3 277.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

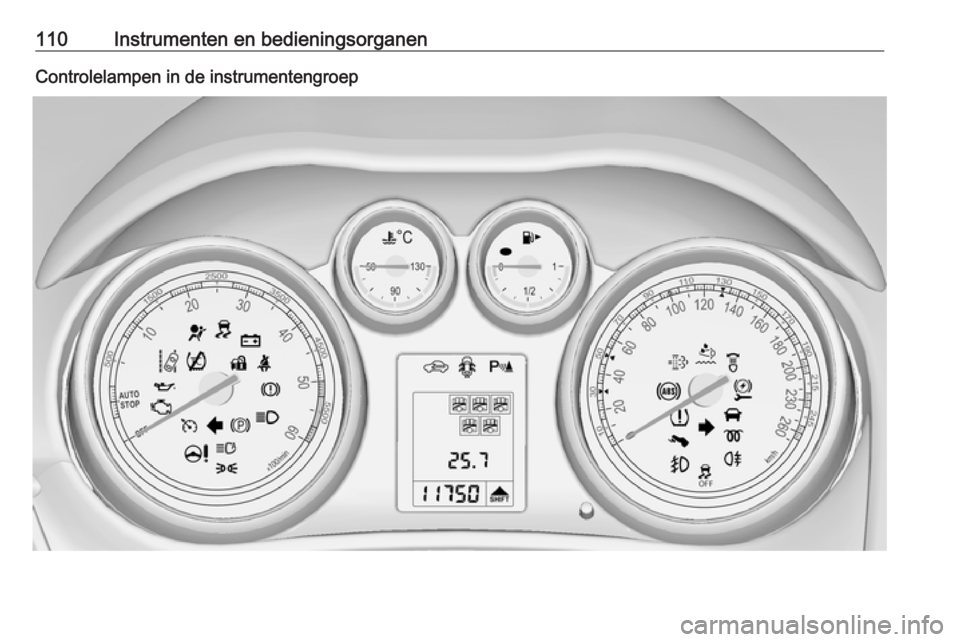

110Instrumenten en bedieningsorganenControlelampen in de instrumentengroep

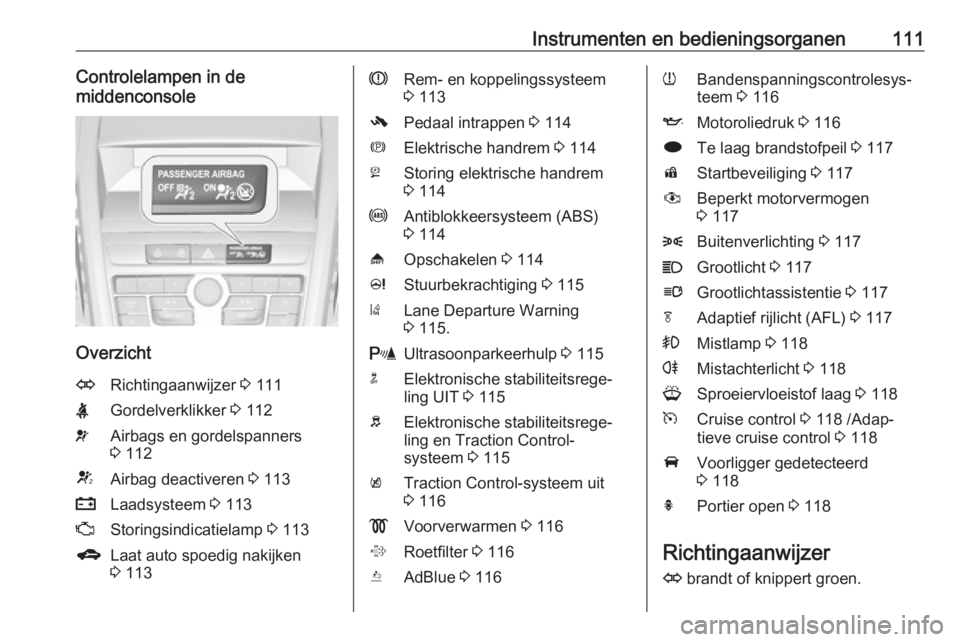

Instrumenten en bedieningsorganen111Controlelampen in de
middenconsole
Overzicht
ORichtingaanwijzer 3 111XGordelverklikker 3 112vAirbags en gordelspanners
3 112VAirbag deactiveren 3 113pLaadsysteem 3 113ZStoringsindicatielamp 3 113gLaat auto spoedig nakijken
3 113RRem- en koppelingssysteem
3 113-Pedaal intrappen 3 114mElektrische handrem 3 114jStoring elektrische handrem
3 114uAntiblokkeersysteem (ABS)
3 114[Opschakelen 3 114cStuurbekrachtiging 3 115)Lane Departure Warning
3 115.rUltrasoonparkeerhulp 3 115nElektronische stabiliteitsrege‐
ling UIT 3 115bElektronische stabiliteitsrege‐
ling en Traction Control-
systeem 3 115kTraction Control-systeem uit
3 116!Voorverwarmen 3 116%Roetfilter 3 116YAdBlue 3 116wBandenspanningscontrolesys‐
teem 3 116IMotoroliedruk 3 116iTe laag brandstofpeil 3 117dStartbeveiliging 3 117#Beperkt motorvermogen
3 1178Buitenverlichting 3 117CGrootlicht 3 117lGrootlichtassistentie 3 117fAdaptief rijlicht (AFL) 3 117>Mistlamp 3 118rMistachterlicht 3 118GSproeiervloeistof laag 3 118mCruise control 3 118 /Adap‐
tieve cruise control 3 118AVoorligger gedetecteerd
3 118hPortier open 3 118
Richtingaanwijzer
O brandt of knippert groen.

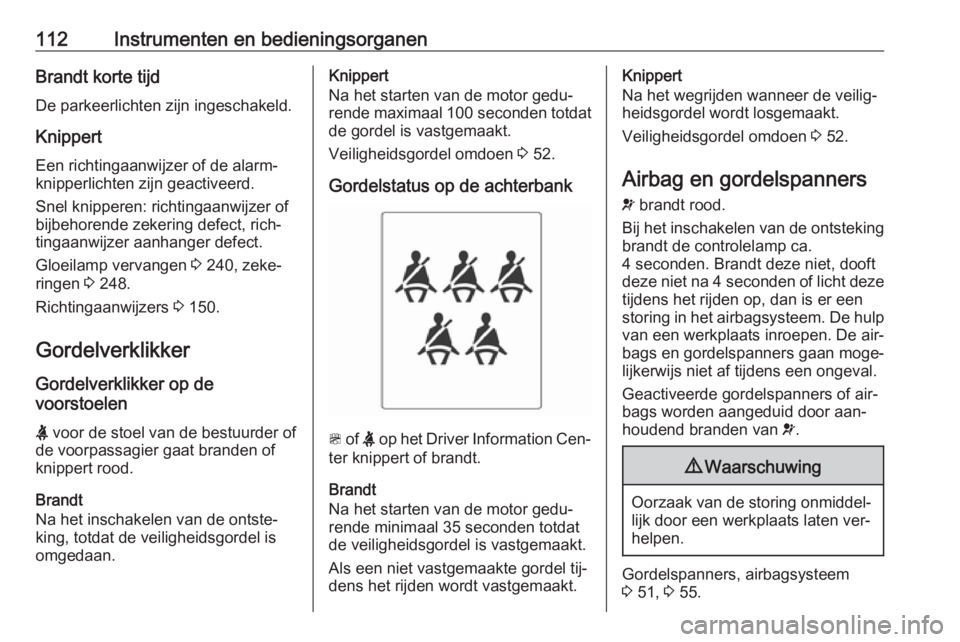

112Instrumenten en bedieningsorganenBrandt korte tijdDe parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐ knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 240, zeke‐
ringen 3 248.
Richtingaanwijzers 3 150.
Gordelverklikker
Gordelverklikker op de
voorstoelen
X voor de stoel van de bestuurder of
de voorpassagier gaat branden of
knippert rood.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 52.
Gordelstatus op de achterbank
> of X op het Driver Information Cen‐
ter knippert of brandt.
Brandt
Na het starten van de motor gedu‐ rende minimaal 35 seconden totdat
de veiligheidsgordel is vastgemaakt.
Als een niet vastgemaakte gordel tij‐
dens het rijden wordt vastgemaakt.
Knippert
Na het wegrijden wanneer de veilig‐
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen 3 52.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Brandt deze niet, dooft
deze niet na 4 seconden of licht deze
tijdens het rijden op, dan is er een
storing in het airbagsysteem. De hulp van een werkplaats inroepen. De air‐
bags en gordelspanners gaan moge‐
lijkerwijs niet af tijdens een ongeval.
Geactiveerde gordelspanners of air‐ bags worden aangeduid door aan‐
houdend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 51, 3 55.

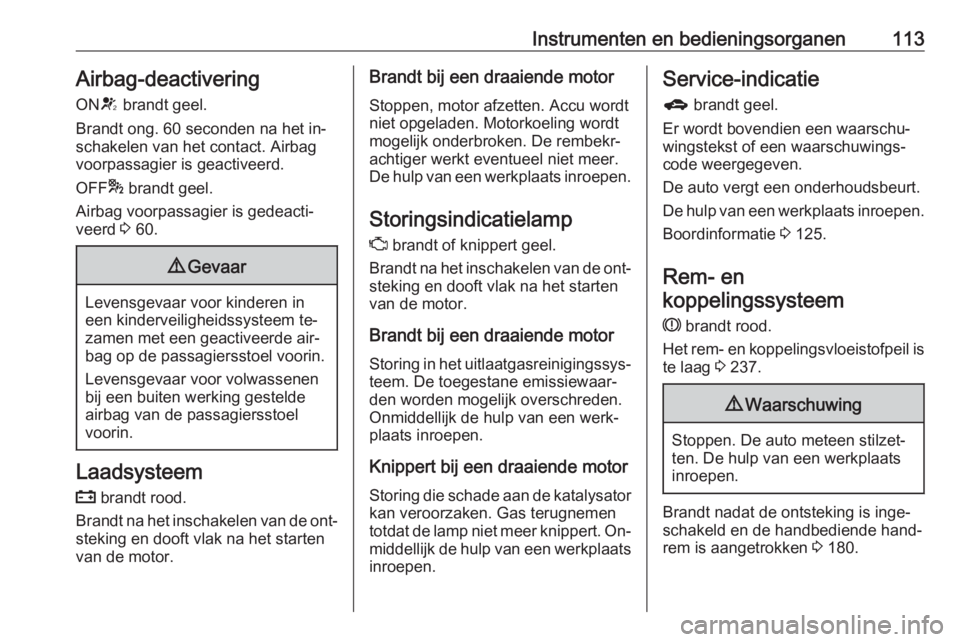

Instrumenten en bedieningsorganen113Airbag-deactiveringON V brandt geel.
Brandt ong. 60 seconden na het in‐
schakelen van het contact. Airbag
voorpassagier is geactiveerd.
OFF * brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 60.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk de hulp van een werkplaats
inroepen.Service-indicatie
g brandt geel.
Er wordt bovendien een waarschu‐
wingstekst of een waarschuwings‐
code weergegeven.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats inroepen. Boordinformatie 3 125.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is te laag 3 237.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 180.

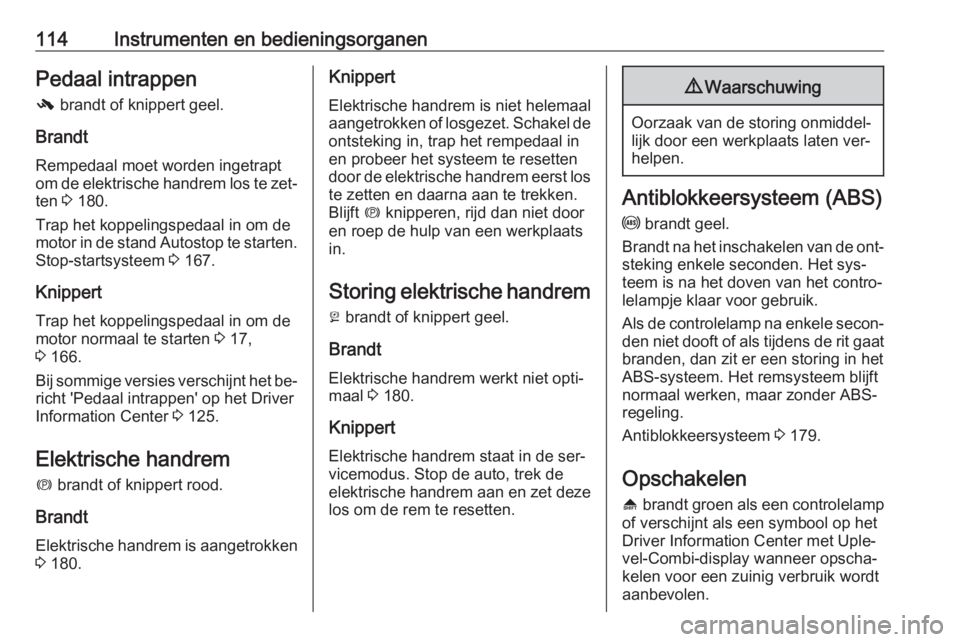

114Instrumenten en bedieningsorganenPedaal intrappen
- brandt of knippert geel.
Brandt Rempedaal moet worden ingetraptom de elektrische handrem los te zet‐
ten 3 180.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 167.
Knippert
Trap het koppelingspedaal in om de
motor normaal te starten 3 17,
3 166.
Bij sommige versies verschijnt het be‐ richt 'Pedaal intrappen' op het Driver
Information Center 3 125.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 180.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.
Brandt Elektrische handrem werkt niet opti‐
maal 3 180.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 179.
Opschakelen [ brandt groen als een controlelamp
of verschijnt als een symbool op het
Driver Information Center met Uple‐
vel-Combi-display wanneer opscha‐
kelen voor een zuinig verbruik wordt
aanbevolen.

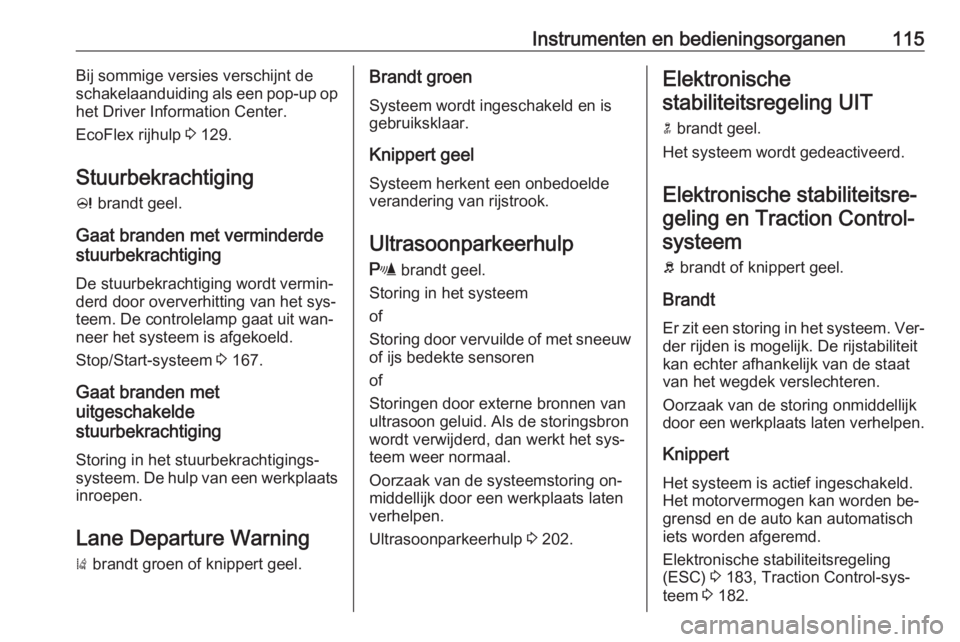

Instrumenten en bedieningsorganen115Bij sommige versies verschijnt de
schakelaanduiding als een pop-up op
het Driver Information Center.
EcoFlex rijhulp 3 129.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop/Start-systeem 3 167.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.
Lane Departure Warning
) brandt groen of knippert geel.Brandt groen
Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.
Ultrasoonparkeerhulp 3 202.Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐
geling en Traction Control- systeem
b brandt of knippert geel.
Brandt Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 183, Traction Control-sys‐
teem 3 182.

116Instrumenten en bedieningsorganenTraction Control-systeemUIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

Instrumenten en bedieningsorganen1173. Zo spoedig mogelijk de verkeers‐stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Contact uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 234.
Te laag brandstofpeil i brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 172.
Dieselbrandstofsysteem ontluchten
3 239.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 142.Grootlicht
C brandt blauw.
Brandt wanneer het grootlicht aan is,
tijdens een lichtsignaal 3 144 of wan‐
neer het grootlicht aan is met groot‐
lichtassistentie of intelligent verlich‐
tingssysteem 3 146.
Grootlichtassistentie
l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 144, 3 146.
Adaptive Forward Lighting
f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem overgeschakeld op symme‐ trisch dimlicht.

118Instrumenten en bedieningsorganenControlelamp f knippert na het in‐
schakelen van de ontsteking ca.
4 seconden om u eraan te herinneren dat het systeem is geactiveerd
3 145.
Automatische verlichting 3 143.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 150.
Mistachterlicht r brandt geel.
Het mistachterlicht is ingeschakeld
3 151.
Niveau sproeiervloeistof te laag
G brandt geel.
Het niveau van de sproeiervloeistof is
te laag.
Sproeiervloeistof 3 237.Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Cruise control is actief.
Cruise control 3 186.
Adaptieve cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Adaptieve cruise control is actief.
Adaptieve cruise control 3 189.
Voorligger gedetecteerd
A brandt groen.
Er is een voertuig in dezelfde rijstrook gedetecteerd.Adaptieve cruise control 3 189, fron‐
taanrijdingswaarschuwing 3 196.
Portier open h brandt rood.
Een portier of de achterklep is ge‐ opend.
