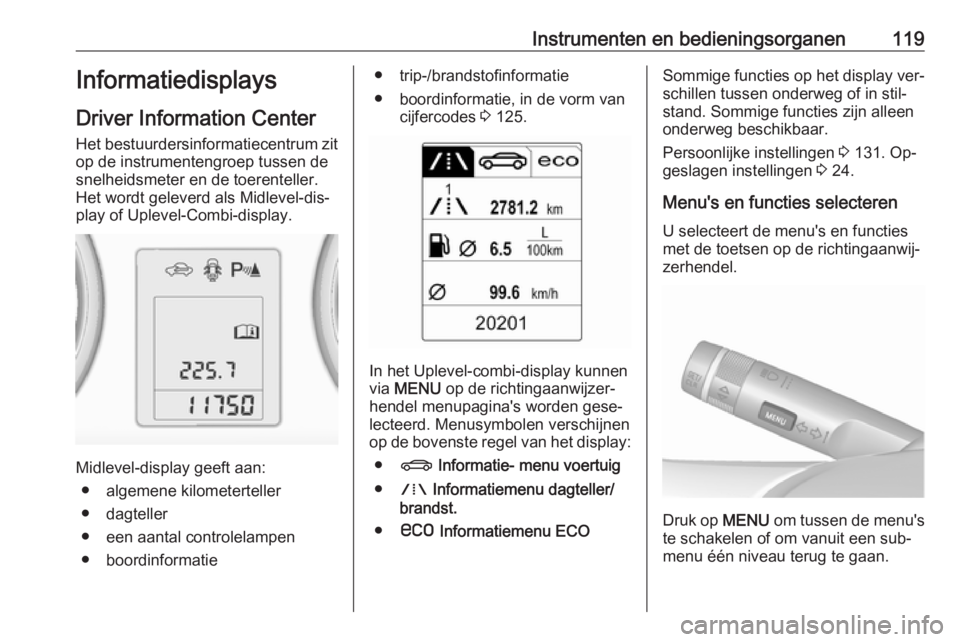

Instrumenten en bedieningsorganen119Informatiedisplays
Driver Information Center
Het bestuurdersinformatiecentrum zit
op de instrumentengroep tussen de
snelheidsmeter en de toerenteller.
Het wordt geleverd als Midlevel-dis‐
play of Uplevel-Combi-display.
Midlevel-display geeft aan:
● algemene kilometerteller
● dagteller
● een aantal controlelampen
● boordinformatie
● trip-/brandstofinformatie
● boordinformatie, in de vorm van cijfercodes 3 125.
In het Uplevel-combi-display kunnen
via MENU op de richtingaanwijzer‐
hendel menupagina's worden gese‐
lecteerd. Menusymbolen verschijnen
op de bovenste regel van het display:
● X Informatie- menu voertuig
● W Informatiemenu dagteller/
brandst.
● s Informatiemenu ECO
Sommige functies op het display ver‐
schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen onderweg beschikbaar.
Persoonlijke instellingen 3 131. Op‐
geslagen instellingen 3 24.
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om tussen de menu's
te schakelen of om vanuit een sub‐ menu één niveau terug te gaan.

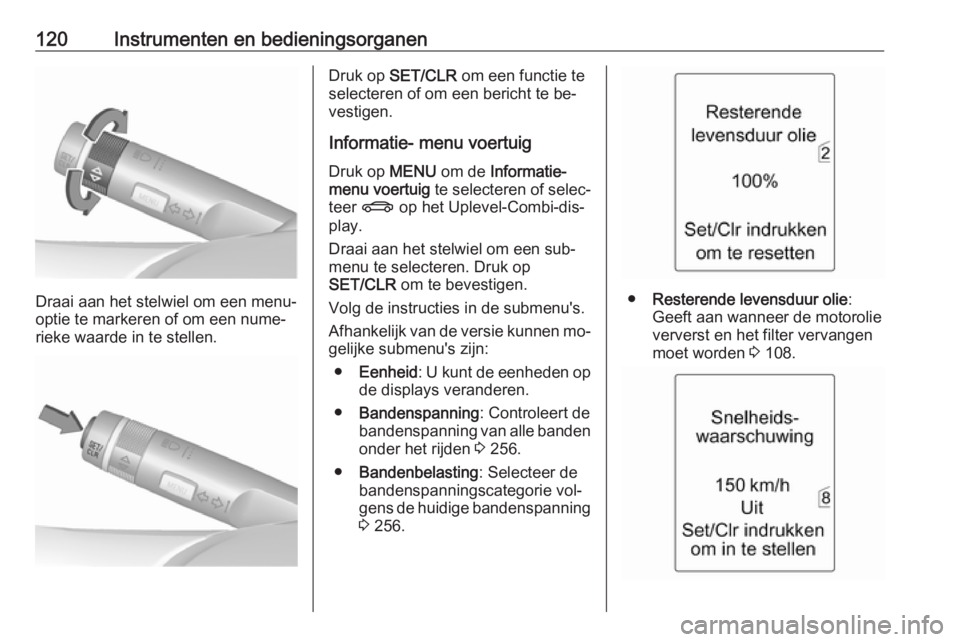

120Instrumenten en bedieningsorganen
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op SET/CLR om een functie te
selecteren of om een bericht te be‐
vestigen.
Informatie- menu voertuig
Druk op MENU om de Informatie-
menu voertuig te selecteren of selec‐
teer X op het Uplevel-Combi-dis‐
play.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.
Volg de instructies in de submenu's.
Afhankelijk van de versie kunnen mo‐
gelijke submenu's zijn:
● Eenheid : U kunt de eenheden op
de displays veranderen.
● Bandenspanning : Controleert de
bandenspanning van alle banden onder het rijden 3 256.
● Bandenbelasting : Selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 256.
● Resterende levensduur olie :
Geeft aan wanneer de motorolie
ververst en het filter vervangen
moet worden 3 108.

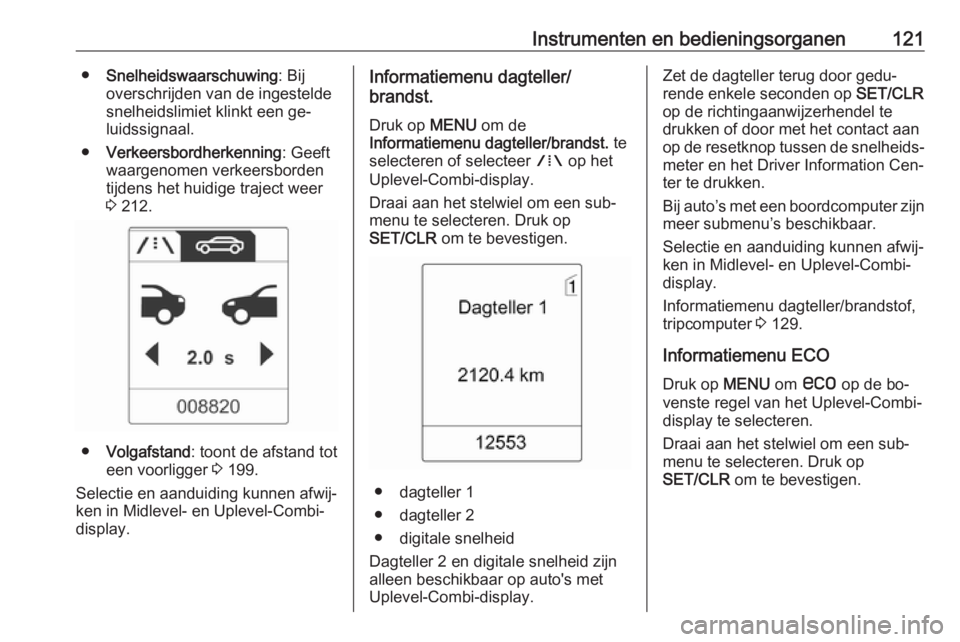

Instrumenten en bedieningsorganen121●Snelheidswaarschuwing : Bij
overschrijden van de ingestelde
snelheidslimiet klinkt een ge‐
luidssignaal.
● Verkeersbordherkenning : Geeft
waargenomen verkeersborden tijdens het huidige traject weer
3 212.
● Volgafstand : toont de afstand tot
een voorligger 3 199.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/
brandst.
Druk op MENU om de
Informatiemenu dagteller/brandst. te
selecteren of selecteer W op het
Uplevel-Combi-display.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.
● dagteller 1
● dagteller 2
● digitale snelheid
Dagteller 2 en digitale snelheid zijn alleen beschikbaar op auto's met
Uplevel-Combi-display.
Zet de dagteller terug door gedu‐
rende enkele seconden op SET/CLR
op de richtingaanwijzerhendel te
drukken of door met het contact aan
op de resetknop tussen de snelheids‐
meter en het Driver Information Cen‐
ter te drukken.
Bij auto’s met een boordcomputer zijn
meer submenu’s beschikbaar.
Selectie en aanduiding kunnen afwij‐
ken in Midlevel- en Uplevel-Combi-
display.
Informatiemenu dagteller/brandstof,
tripcomputer 3 129.
Informatiemenu ECO Druk op MENU om s op de bo‐
venste regel van het Uplevel-Combi- display te selecteren.
Draai aan het stelwiel om een sub‐
menu te selecteren. Druk op
SET/CLR om te bevestigen.

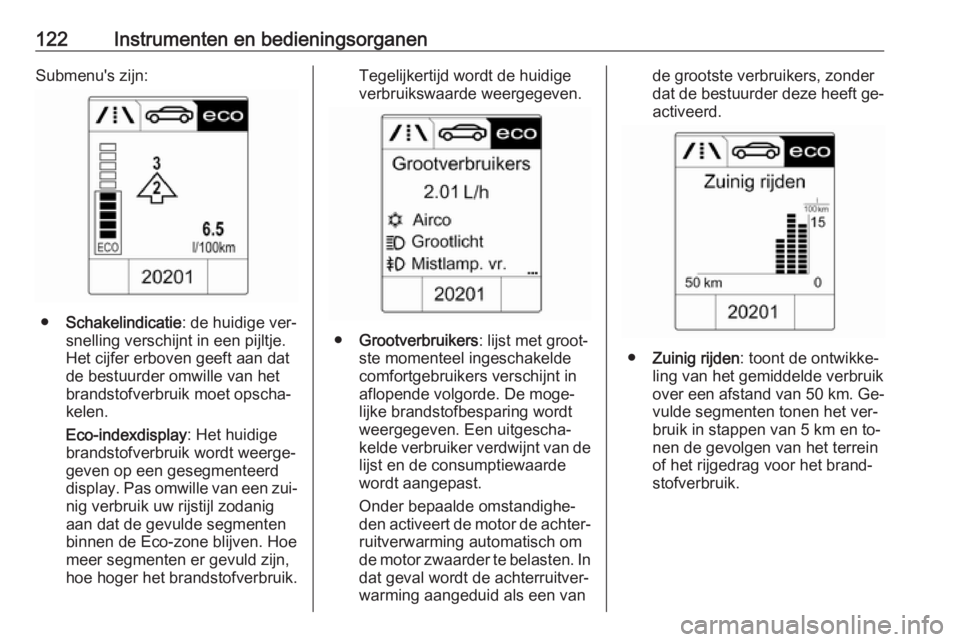

122Instrumenten en bedieningsorganenSubmenu's zijn:
●Schakelindicatie : de huidige ver‐
snelling verschijnt in een pijltje.
Het cijfer erboven geeft aan dat
de bestuurder omwille van het
brandstofverbruik moet opscha‐ kelen.
Eco-indexdisplay : Het huidige
brandstofverbruik wordt weerge‐ geven op een gesegmenteerd
display. Pas omwille van een zui‐ nig verbruik uw rijstijl zodanigaan dat de gevulde segmentenbinnen de Eco-zone blijven. Hoe
meer segmenten er gevuld zijn,
hoe hoger het brandstofverbruik.
Tegelijkertijd wordt de huidige
verbruikswaarde weergegeven.
● Grootverbruikers : lijst met groot‐
ste momenteel ingeschakelde
comfortgebruikers verschijnt in aflopende volgorde. De moge‐
lijke brandstofbesparing wordt
weergegeven. Een uitgescha‐
kelde verbruiker verdwijnt van de
lijst en de consumptiewaarde
wordt aangepast.
Onder bepaalde omstandighe‐ den activeert de motor de achter‐ ruitverwarming automatisch om
de motor zwaarder te belasten. In
dat geval wordt de achterruitver‐
warming aangeduid als een van
de grootste verbruikers, zonder
dat de bestuurder deze heeft ge‐ activeerd.
● Zuinig rijden : toont de ontwikke‐
ling van het gemiddelde verbruik
over een afstand van 50 km. Ge‐
vulde segmenten tonen het ver‐
bruik in stappen van 5 km en to‐
nen de gevolgen van het terrein
of het rijgedrag voor het brand‐ stofverbruik.

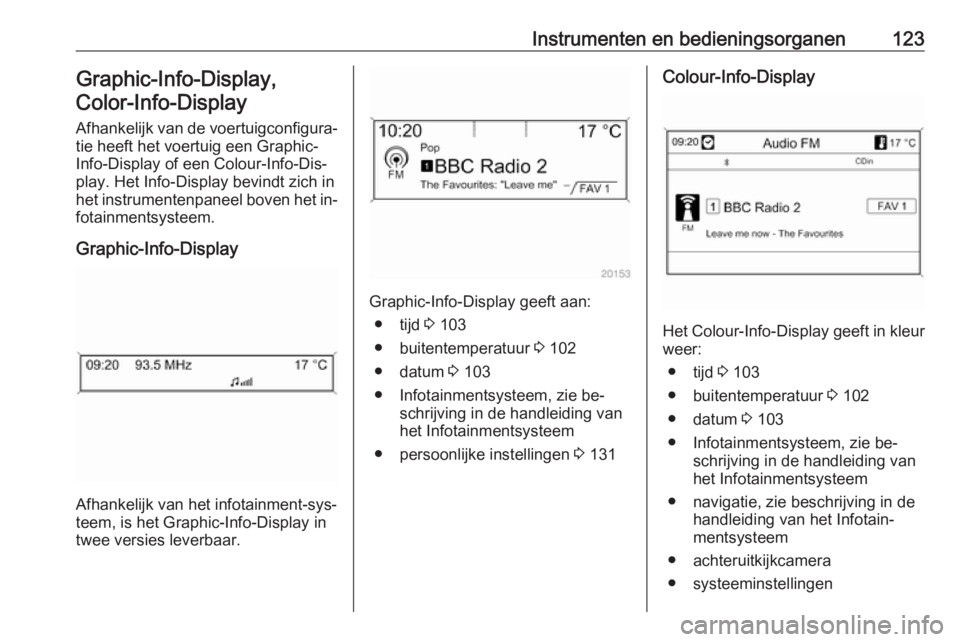

Instrumenten en bedieningsorganen123Graphic-Info-Display,
Color-Info-Display
Afhankelijk van de voertuigconfigura‐
tie heeft het voertuig een Graphic-
Info-Display of een Colour-Info-Dis‐
play. Het Info-Display bevindt zich in
het instrumentenpaneel boven het in‐ fotainmentsysteem.
Graphic-Info-Display
Afhankelijk van het infotainment-sys‐
teem, is het Graphic-Info-Display in
twee versies leverbaar.
Graphic-Info-Display geeft aan:
● tijd 3 103
● buitentemperatuur 3 102
● datum 3 103
● Infotainmentsysteem, zie be‐ schrijving in de handleiding van
het Infotainmentsysteem
● persoonlijke instellingen 3 131
Colour-Info-Display
Het Colour-Info-Display geeft in kleur
weer:
● tijd 3 103
● buitentemperatuur 3 102
● datum 3 103
● Infotainmentsysteem, zie be‐ schrijving in de handleiding van
het Infotainmentsysteem
● navigatie, zie beschrijving in de handleiding van het Infotain‐
mentsysteem
● achteruitkijkcamera
● systeeminstellingen

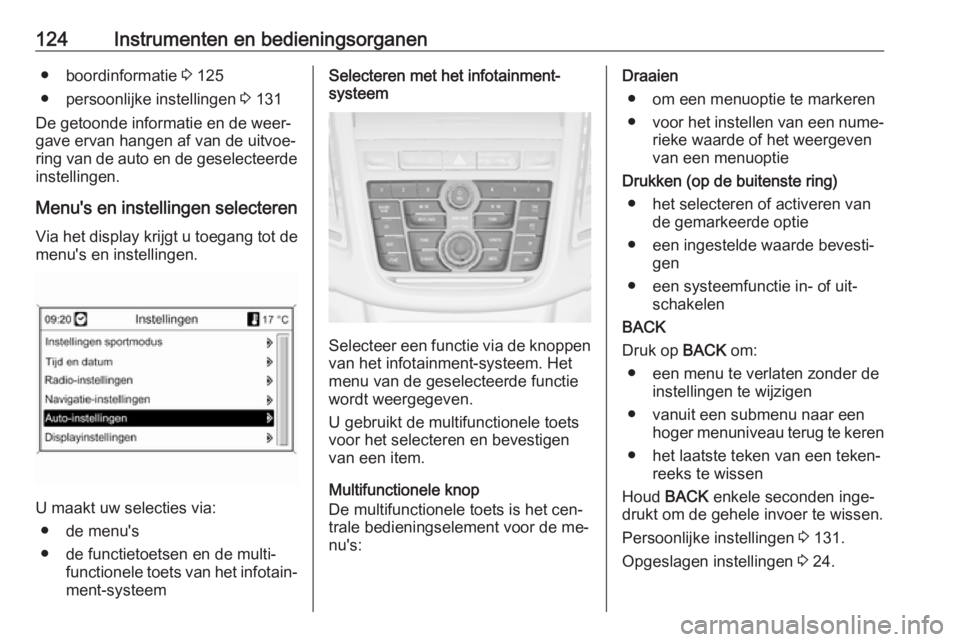

124Instrumenten en bedieningsorganen● boordinformatie 3 125
● persoonlijke instellingen 3 131
De getoonde informatie en de weer‐
gave ervan hangen af van de uitvoe‐
ring van de auto en de geselecteerde instellingen.
Menu's en instellingen selecteren
Via het display krijgt u toegang tot de menu's en instellingen.
U maakt uw selecties via:
● de menu's
● de functietoetsen en de multi‐ functionele toets van het infotain‐
ment-systeem
Selecteren met het infotainment-
systeem
Selecteer een functie via de knoppen
van het infotainment-systeem. Het menu van de geselecteerde functie
wordt weergegeven.
U gebruikt de multifunctionele toets
voor het selecteren en bevestigen
van een item.
Multifunctionele knop
De multifunctionele toets is het cen‐
trale bedieningselement voor de me‐
nu's:
Draaien
● om een menuoptie te markeren
● voor het instellen van een nume‐
rieke waarde of het weergeven
van een menuoptie
Drukken (op de buitenste ring) ● het selecteren of activeren van de gemarkeerde optie
● een ingestelde waarde bevesti‐ gen
● een systeemfunctie in- of uit‐ schakelen
BACK
Druk op BACK om:
● een menu te verlaten zonder de instellingen te wijzigen
● vanuit een submenu naar een hoger menuniveau terug te keren
● het laatste teken van een teken‐ reeks te wissen
Houd BACK enkele seconden inge‐
drukt om de gehele invoer te wissen.
Persoonlijke instellingen 3 131.
Opgeslagen instellingen 3 24.

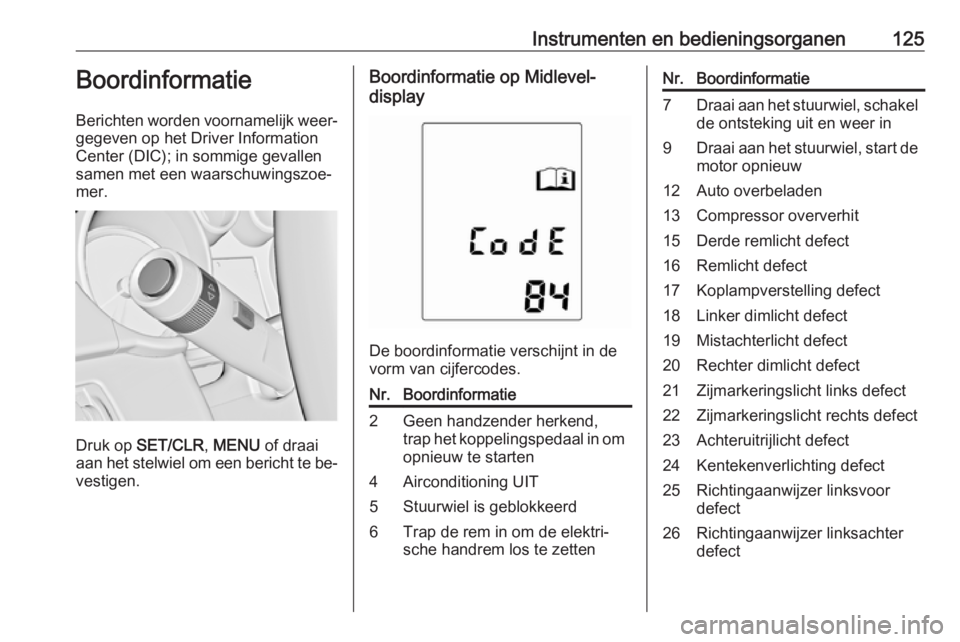

Instrumenten en bedieningsorganen125Boordinformatie
Berichten worden voornamelijk weer‐ gegeven op het Driver Information
Center (DIC); in sommige gevallen
samen met een waarschuwingszoe‐
mer.
Druk op SET/CLR , MENU of draai
aan het stelwiel om een bericht te be‐ vestigen.
Boordinformatie op Midlevel-
display
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr.Boordinformatie2Geen handzender herkend,
trap het koppelingspedaal in om opnieuw te starten4Airconditioning UIT5Stuurwiel is geblokkeerd6Trap de rem in om de elektri‐
sche handrem los te zettenNr.Boordinformatie7Draai aan het stuurwiel, schakel
de ontsteking uit en weer in9Draai aan het stuurwiel, start de motor opnieuw12Auto overbeladen13Compressor oververhit15Derde remlicht defect16Remlicht defect17Koplampverstelling defect18Linker dimlicht defect19Mistachterlicht defect20Rechter dimlicht defect21Zijmarkeringslicht links defect22Zijmarkeringslicht rechts defect23Achteruitrijlicht defect24Kentekenverlichting defect25Richtingaanwijzer linksvoor
defect26Richtingaanwijzer linksachter
defect

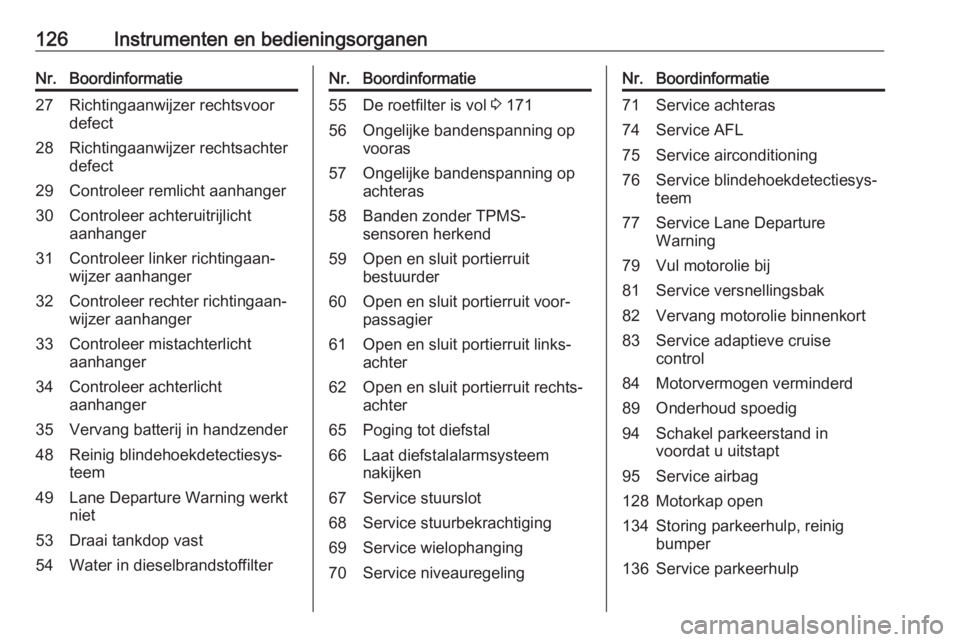

126Instrumenten en bedieningsorganenNr.Boordinformatie27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
niet53Draai tankdop vast54Water in dieselbrandstoffilterNr.Boordinformatie55De roetfilter is vol 3 17156Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Laat diefstalalarmsysteem
nakijken67Service stuurslot68Service stuurbekrachtiging69Service wielophanging70Service niveauregelingNr.Boordinformatie71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel parkeerstand in
voordat u uitstapt95Service airbag128Motorkap open134Storing parkeerhulp, reinig
bumper136Service parkeerhulp

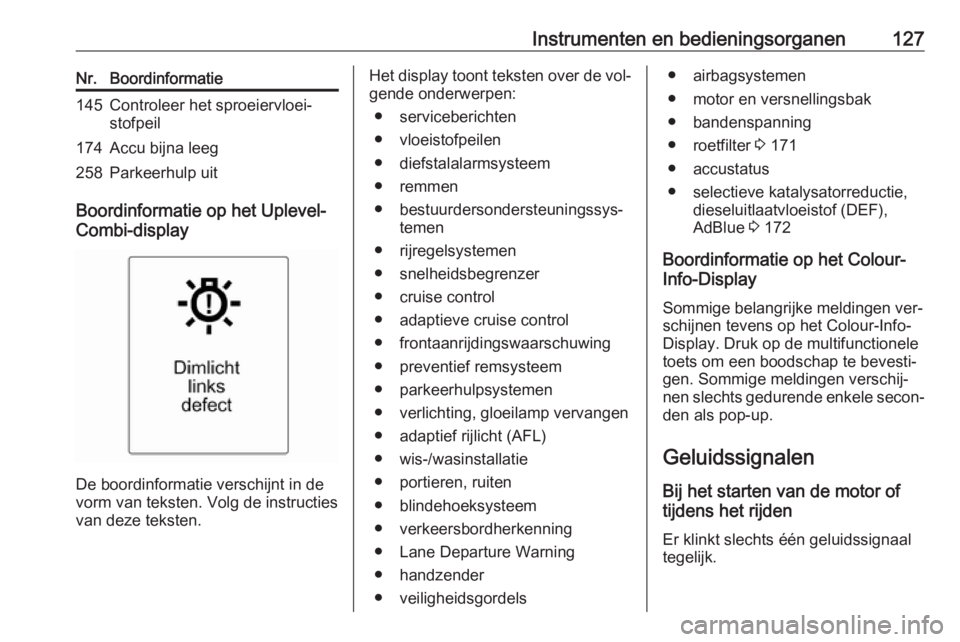

Instrumenten en bedieningsorganen127Nr.Boordinformatie145Controleer het sproeiervloei‐
stofpeil174Accu bijna leeg258Parkeerhulp uit
Boordinformatie op het Uplevel-
Combi-display
De boordinformatie verschijnt in de
vorm van teksten. Volg de instructies
van deze teksten.
Het display toont teksten over de vol‐
gende onderwerpen:
● serviceberichten
● vloeistofpeilen
● diefstalalarmsysteem
● remmen
● bestuurdersondersteuningssys‐ temen
● rijregelsystemen
● snelheidsbegrenzer
● cruise control
● adaptieve cruise control
● frontaanrijdingswaarschuwing
● preventief remsysteem
● parkeerhulpsystemen
● verlichting, gloeilamp vervangen
● adaptief rijlicht (AFL)
● wis-/wasinstallatie
● portieren, ruiten
● blindehoeksysteem
● verkeersbordherkenning
● Lane Departure Warning
● handzender
● veiligheidsgordels● airbagsystemen
● motor en versnellingsbak
● bandenspanning
● roetfilter 3 171
● accustatus
● selectieve katalysatorreductie, dieseluitlaatvloeistof (DEF),
AdBlue 3 172
Boordinformatie op het Colour-
Info-Display
Sommige belangrijke meldingen ver‐
schijnen tevens op het Colour-Info-
Display. Druk op de multifunctionele
toets om een boodschap te bevesti‐
gen. Sommige meldingen verschij‐
nen slechts gedurende enkele secon‐ den als pop-up.
Geluidssignalen
Bij het starten van de motor of
tijdens het rijden
Er klinkt slechts één geluidssignaal
tegelijk.

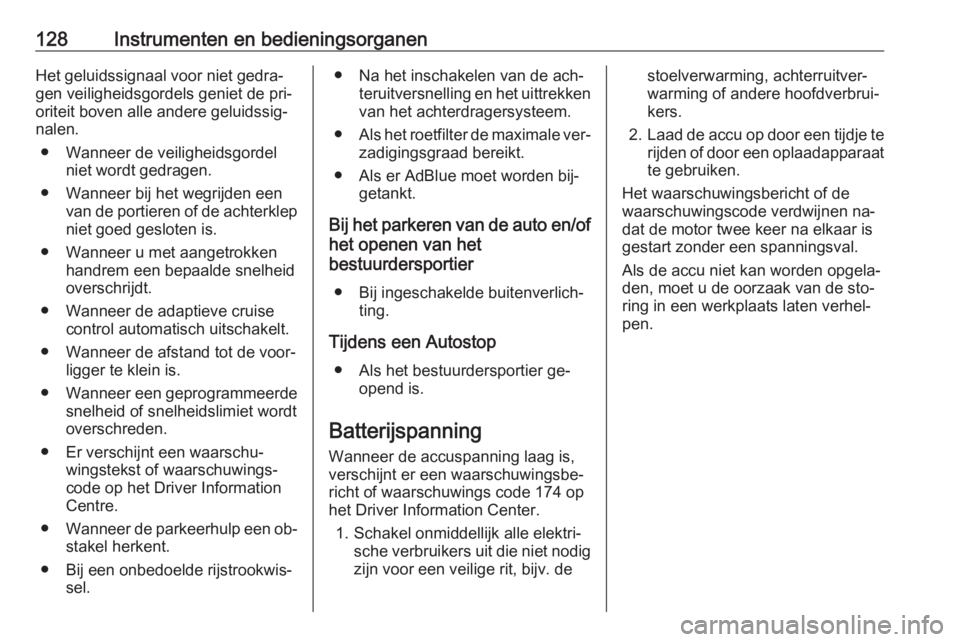

128Instrumenten en bedieningsorganenHet geluidssignaal voor niet gedra‐
gen veiligheidsgordels geniet de pri‐
oriteit boven alle andere geluidssig‐
nalen.
● Wanneer de veiligheidsgordel niet wordt gedragen.
● Wanneer bij het wegrijden een van de portieren of de achterklepniet goed gesloten is.
● Wanneer u met aangetrokken handrem een bepaalde snelheid
overschrijdt.
● Wanneer de adaptieve cruise control automatisch uitschakelt.
● Wanneer de afstand tot de voor‐ ligger te klein is.
● Wanneer een geprogrammeerde
snelheid of snelheidslimiet wordt
overschreden.
● Er verschijnt een waarschu‐ wingstekst of waarschuwings‐
code op het Driver Information
Centre.
● Wanneer de parkeerhulp een ob‐
stakel herkent.
● Bij een onbedoelde rijstrookwis‐ sel.● Na het inschakelen van de ach‐teruitversnelling en het uittrekkenvan het achterdragersysteem.
● Als het roetfilter de maximale ver‐
zadigingsgraad bereikt.
● Als er AdBlue moet worden bij‐ getankt.
Bij het parkeren van de auto en/of het openen van het
bestuurdersportier
● Bij ingeschakelde buitenverlich‐ ting.
Tijdens een Autostop ● Als het bestuurdersportier ge‐ opend is.
Batterijspanning
Wanneer de accuspanning laag is,
verschijnt er een waarschuwingsbe‐ richt of waarschuwings code 174 op
het Driver Information Center.
1. Schakel onmiddellijk alle elektri‐ sche verbruikers uit die niet nodigzijn voor een veilige rit, bijv. destoelverwarming, achterruitver‐
warming of andere hoofdverbrui‐
kers.
2. Laad de accu op door een tijdje te
rijden of door een oplaadapparaat te gebruiken.
Het waarschuwingsbericht of de
waarschuwingscode verdwijnen na‐
dat de motor twee keer na elkaar is
gestart zonder een spanningsval.
Als de accu niet kan worden opgela‐
den, moet u de oorzaak van de sto‐
ring in een werkplaats laten verhel‐
pen.
