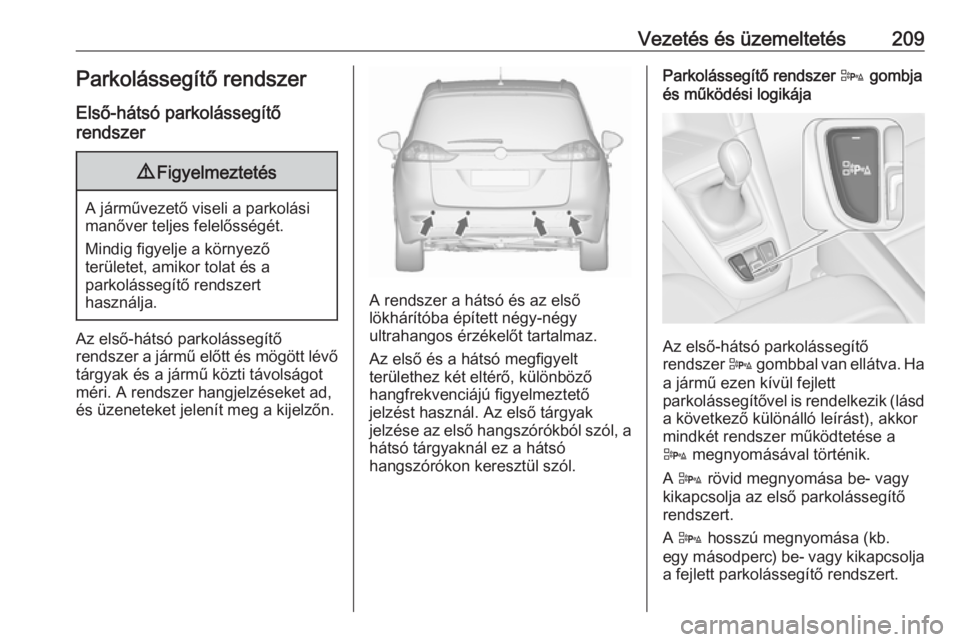

Vezetés és üzemeltetés209Parkolássegítő rendszerElső-hátsó parkolássegítő
rendszer9 Figyelmeztetés
A járművezető viseli a parkolási
manőver teljes felelősségét.
Mindig figyelje a környező
területet, amikor tolat és a
parkolássegítő rendszert
használja.
Az első-hátsó parkolássegítő
rendszer a jármű előtt és mögött lévő
tárgyak és a jármű közti távolságot
méri. A rendszer hangjelzéseket ad, és üzeneteket jelenít meg a kijelzőn.
A rendszer a hátsó és az első
lökhárítóba épített négy-négy
ultrahangos érzékelőt tartalmaz.
Az első és a hátsó megfigyelt
területhez két eltérő, különböző
hangfrekvenciájú figyelmeztető
jelzést használ. Az első tárgyak
jelzése az első hangszórókból szól, a hátsó tárgyaknál ez a hátsó
hangszórókon keresztül szól.
Parkolássegítő rendszer D gombja
és működési logikája
Az első-hátsó parkolássegítő
rendszer D gombbal van ellátva. Ha
a jármű ezen kívül fejlett
parkolássegítővel is rendelkezik (lásd
a következő különálló leírást), akkor
mindkét rendszer működtetése a
D megnyomásával történik.
A D rövid megnyomása be- vagy
kikapcsolja az első parkolássegítő
rendszert.
A D hosszú megnyomása (kb.
egy másodperc ) be- vagy kikapcsolja
a fejlett parkolássegítő rendszert.

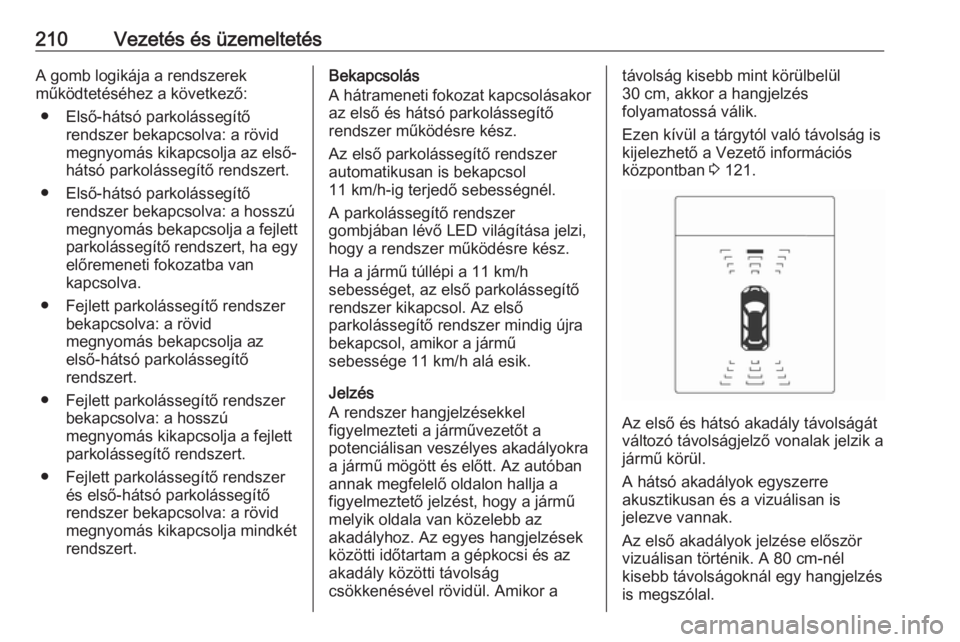

210Vezetés és üzemeltetésA gomb logikája a rendszerek
működtetéséhez a következő:
● Első-hátsó parkolássegítő rendszer bekapcsolva: a rövid
megnyomás kikapcsolja az első-
hátsó parkolássegítő rendszert.
● Első-hátsó parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás bekapcsolja a fejlett
parkolássegítő rendszert, ha egy
előremeneti fokozatba van
kapcsolva.
● Fejlett parkolássegítő rendszer bekapcsolva: a rövid
megnyomás bekapcsolja az
első-hátsó parkolássegítő
rendszert.
● Fejlett parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás kikapcsolja a fejlett parkolássegítő rendszert.
● Fejlett parkolássegítő rendszer és első-hátsó parkolássegítő
rendszer bekapcsolva: a rövid
megnyomás kikapcsolja mindkét
rendszert.Bekapcsolás
A hátrameneti fokozat kapcsolásakor
az első és hátsó parkolássegítő
rendszer működésre kész.
Az első parkolássegítő rendszer
automatikusan is bekapcsol
11 km/h-ig terjedő sebességnél.
A parkolássegítő rendszer
gombjában lévő LED világítása jelzi,
hogy a rendszer működésre kész.
Ha a jármű túllépi a 11 km/h
sebességet, az első parkolássegítő
rendszer kikapcsol. Az első
parkolássegítő rendszer mindig újra
bekapcsol, amikor a jármű
sebessége 11 km/h alá esik.
Jelzés
A rendszer hangjelzésekkel
figyelmezteti a járművezetőt a
potenciálisan veszélyes akadályokra
a jármű mögött és előtt. Az autóban
annak megfelelő oldalon hallja a figyelmeztető jelzést, hogy a jármű
melyik oldala van közelebb az
akadályhoz. Az egyes hangjelzések
közötti időtartam a gépkocsi és az
akadály közötti távolság
csökkenésével rövidül. Amikor atávolság kisebb mint körülbelül
30 cm, akkor a hangjelzés
folyamatossá válik.
Ezen kívül a tárgytól való távolság is
kijelezhető a Vezető információs
központban 3 121.
Az első és hátsó akadály távolságát
változó távolságjelző vonalak jelzik a
jármű körül.
A hátsó akadályok egyszerre
akusztikusan és a vizuálisan is
jelezve vannak.
Az első akadályok jelzése először vizuálisan történik. A 80 cm-nél
kisebb távolságoknál egy hangjelzés is megszólal.

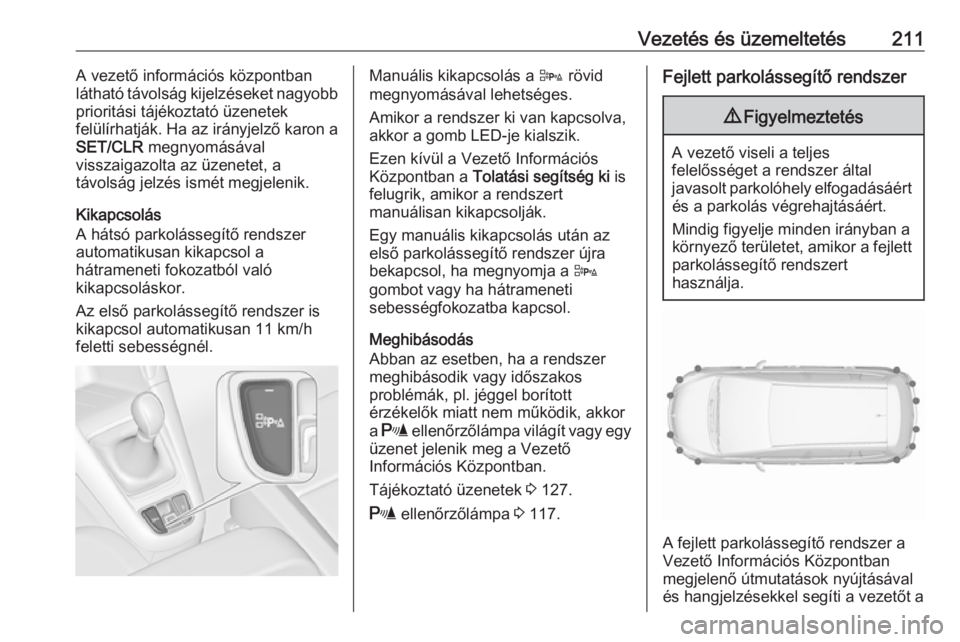

Vezetés és üzemeltetés211A vezető információs központban
látható távolság kijelzéseket nagyobb
prioritási tájékoztató üzenetek
felülírhatják. Ha az irányjelző karon a
SET/CLR megnyomásával
visszaigazolta az üzenetet, a
távolság jelzés ismét megjelenik.
Kikapcsolás
A hátsó parkolássegítő rendszer
automatikusan kikapcsol a
hátrameneti fokozatból való
kikapcsoláskor.
Az első parkolássegítő rendszer is
kikapcsol automatikusan 11 km/h
feletti sebességnél.Manuális kikapcsolás a D rövid
megnyomásával lehetséges.
Amikor a rendszer ki van kapcsolva,
akkor a gomb LED-je kialszik.
Ezen kívül a Vezető Információs
Központban a Tolatási segítség ki is
felugrik, amikor a rendszert
manuálisan kikapcsolják.
Egy manuális kikapcsolás után az
első parkolássegítő rendszer újra
bekapcsol, ha megnyomja a D
gombot vagy ha hátrameneti
sebességfokozatba kapcsol.
Meghibásodás
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák, pl. jéggel borított
érzékelők miatt nem működik, akkor
a r ellenőrzőlámpa világít vagy egy
üzenet jelenik meg a Vezető
Információs Központban.
Tájékoztató üzenetek 3 127.
r ellenőrzőlámpa 3 117.Fejlett parkolássegítő rendszer9 Figyelmeztetés
A vezető viseli a teljes
felelősséget a rendszer által
javasolt parkolóhely elfogadásáért és a parkolás végrehajtásáért.
Mindig figyelje minden irányban a
környező területet, amikor a fejlett parkolássegítő rendszert
használja.
A fejlett parkolássegítő rendszer a
Vezető Információs Központban
megjelenő útmutatások nyújtásával
és hangjelzésekkel segíti a vezetőt a

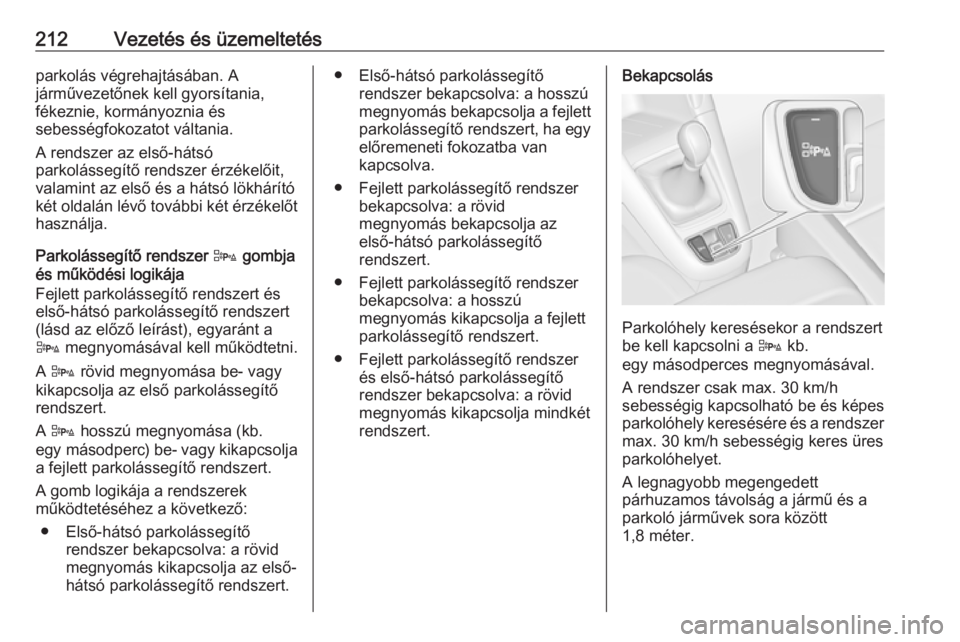

212Vezetés és üzemeltetésparkolás végrehajtásában. A
járművezetőnek kell gyorsítania,
fékeznie, kormányoznia és
sebességfokozatot váltania.
A rendszer az első-hátsó
parkolássegítő rendszer érzékelőit,
valamint az első és a hátsó lökhárító
két oldalán lévő további két érzékelőt
használja.
Parkolássegítő rendszer D gombja
és működési logikája
Fejlett parkolássegítő rendszert és
első-hátsó parkolássegítő rendszert
(lásd az előző leírást), egyaránt a
D megnyomásával kell működtetni.
A D rövid megnyomása be- vagy
kikapcsolja az első parkolássegítő
rendszert.
A D hosszú megnyomása (kb.
egy másodperc ) be- vagy kikapcsolja
a fejlett parkolássegítő rendszert.
A gomb logikája a rendszerek
működtetéséhez a következő:
● Első-hátsó parkolássegítő rendszer bekapcsolva: a rövid
megnyomás kikapcsolja az első-
hátsó parkolássegítő rendszert.● Első-hátsó parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás bekapcsolja a fejlett parkolássegítő rendszert, ha egy
előremeneti fokozatba van
kapcsolva.
● Fejlett parkolássegítő rendszer bekapcsolva: a rövid
megnyomás bekapcsolja az
első-hátsó parkolássegítő
rendszert.
● Fejlett parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás kikapcsolja a fejlett parkolássegítő rendszert.
● Fejlett parkolássegítő rendszer és első-hátsó parkolássegítő
rendszer bekapcsolva: a rövid
megnyomás kikapcsolja mindkét
rendszert.Bekapcsolás
Parkolóhely keresésekor a rendszert
be kell kapcsolni a D kb.
egy másodperces megnyomásával.
A rendszer csak max. 30 km/h
sebességig kapcsolható be és képes
parkolóhely keresésére és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A legnagyobb megengedett
párhuzamos távolság a jármű és a
parkoló járművek sora között
1,8 méter.

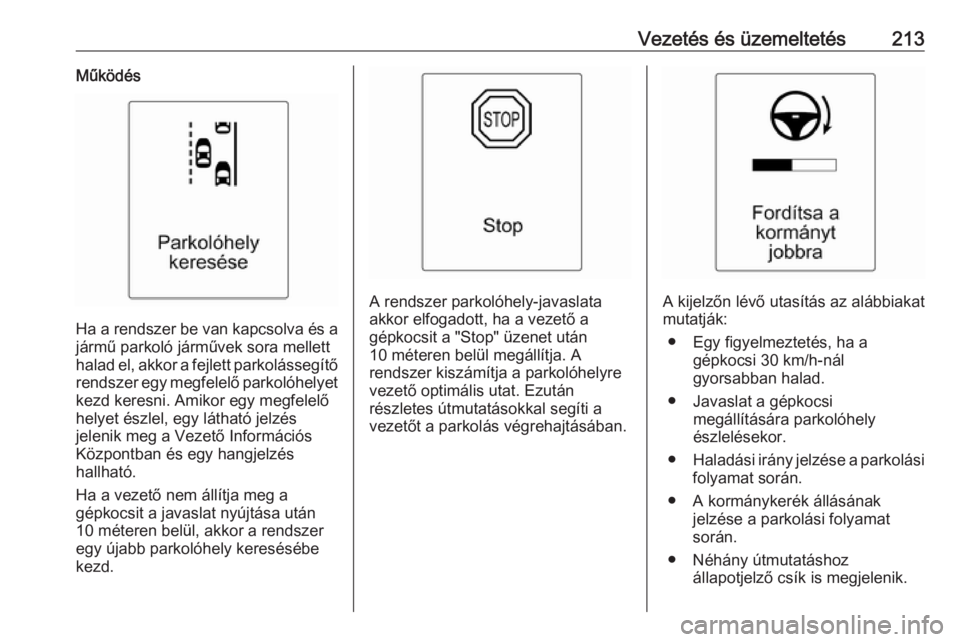

Vezetés és üzemeltetés213Működés
Ha a rendszer be van kapcsolva és ajármű parkoló járművek sora mellett
halad el, akkor a fejlett parkolássegítő
rendszer egy megfelelő parkolóhelyet kezd keresni. Amikor egy megfelelő
helyet észlel, egy látható jelzés
jelenik meg a Vezető Információs
Központban és egy hangjelzés
hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer parkolóhely-javaslata
akkor elfogadott, ha a vezető a
gépkocsit a "Stop" üzenet után
10 méteren belül megállítja. A
rendszer kiszámítja a parkolóhelyre
vezető optimális utat. Ezután
részletes útmutatásokkal segíti a
vezetőt a parkolás végrehajtásában.A kijelzőn lévő utasítás az alábbiakat
mutatják:
● Egy figyelmeztetés, ha a gépkocsi 30 km/h-nál
gyorsabban halad.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● A kormánykerék állásának jelzése a parkolási folyamat
során.
● Néhány útmutatáshoz állapotjelző csík is megjelenik.

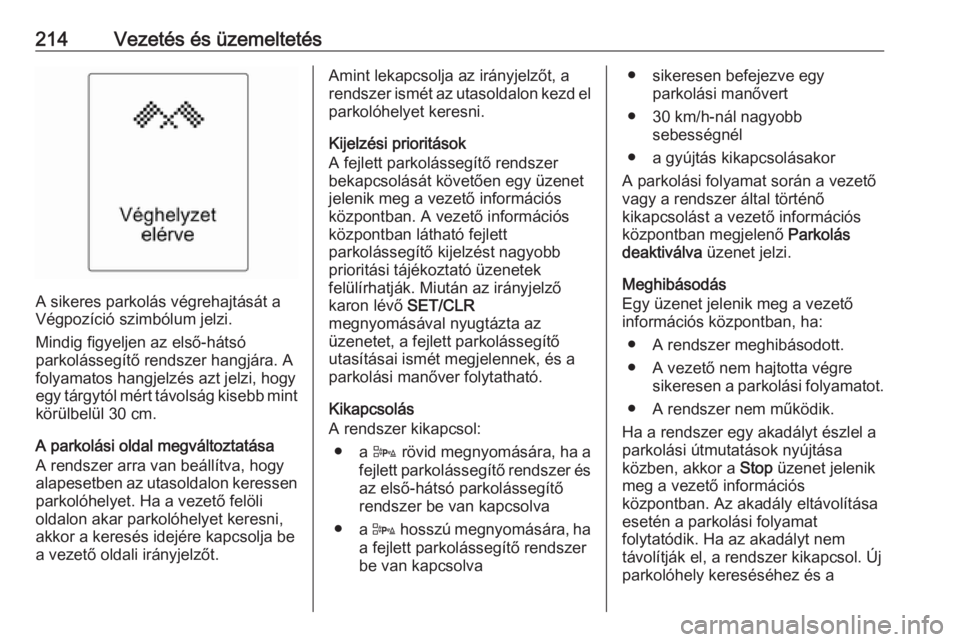

214Vezetés és üzemeltetés
A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni, akkor a keresés idejére kapcsolja bea vezető oldali irányjelzőt.
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● a D rövid megnyomására, ha a
fejlett parkolássegítő rendszer és
az első-hátsó parkolássegítő
rendszer be van kapcsolva
● a D hosszú megnyomására, ha
a fejlett parkolássegítő rendszer
be van kapcsolva● sikeresen befejezve egy parkolási manővert
● 30 km/h-nál nagyobb sebességnél
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez és a

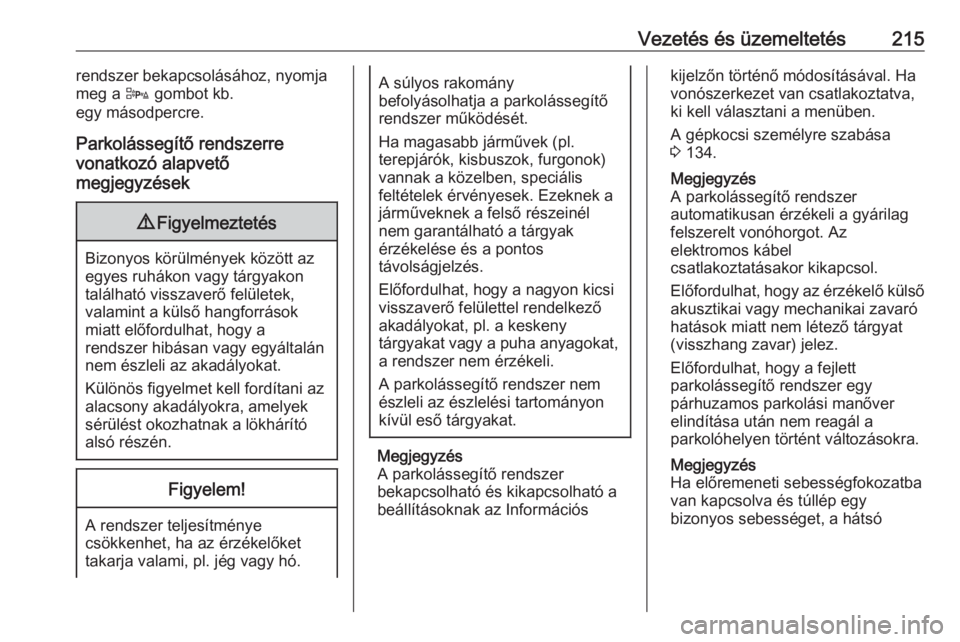

Vezetés és üzemeltetés215rendszer bekapcsolásához, nyomja
meg a D gombot kb.
egy másodpercre.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható a
beállításoknak az Információs
kijelzőn történő módosításával. Ha
vonószerkezet van csatlakoztatva,
ki kell választani a menüben.
A gépkocsi személyre szabása
3 134.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Ha előremeneti sebességfokozatba
van kapcsolva és túllép egy
bizonyos sebességet, a hátsó

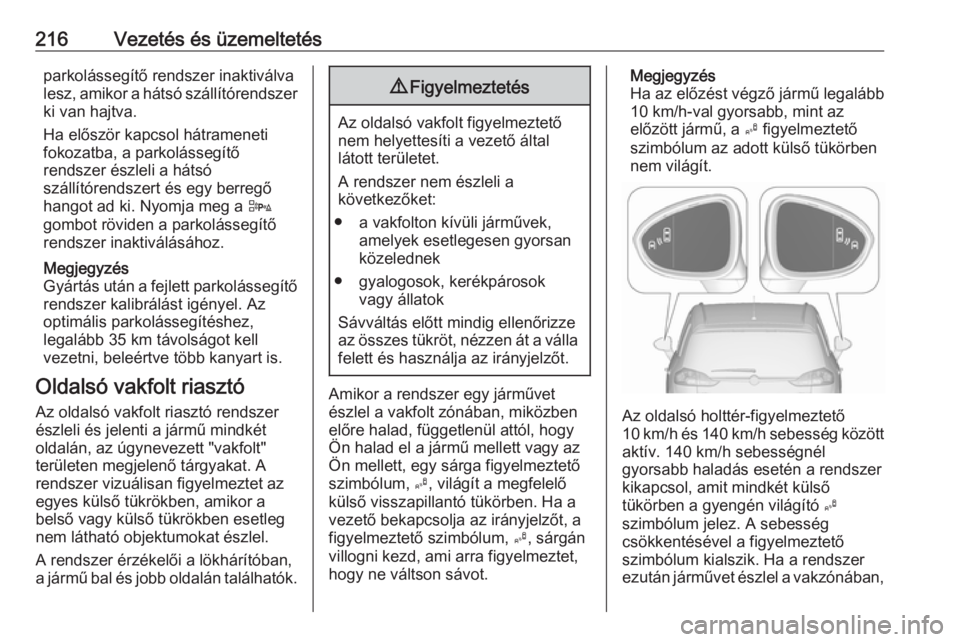

216Vezetés és üzemeltetésparkolássegítő rendszer inaktiválva
lesz, amikor a hátsó szállítórendszer
ki van hajtva.
Ha először kapcsol hátrameneti
fokozatba, a parkolássegítő
rendszer észleli a hátsó
szállítórendszert és egy berregő
hangot ad ki. Nyomja meg a D
gombot röviden a parkolássegítő rendszer inaktiválásához.
Megjegyzés
Gyártás után a fejlett parkolássegítő rendszer kalibrálást igényel. Az
optimális parkolássegítéshez,
legalább 35 km távolságot kell
vezetni, beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, a B figyelmeztető
szimbólum az adott külső tükörben
nem világít.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,

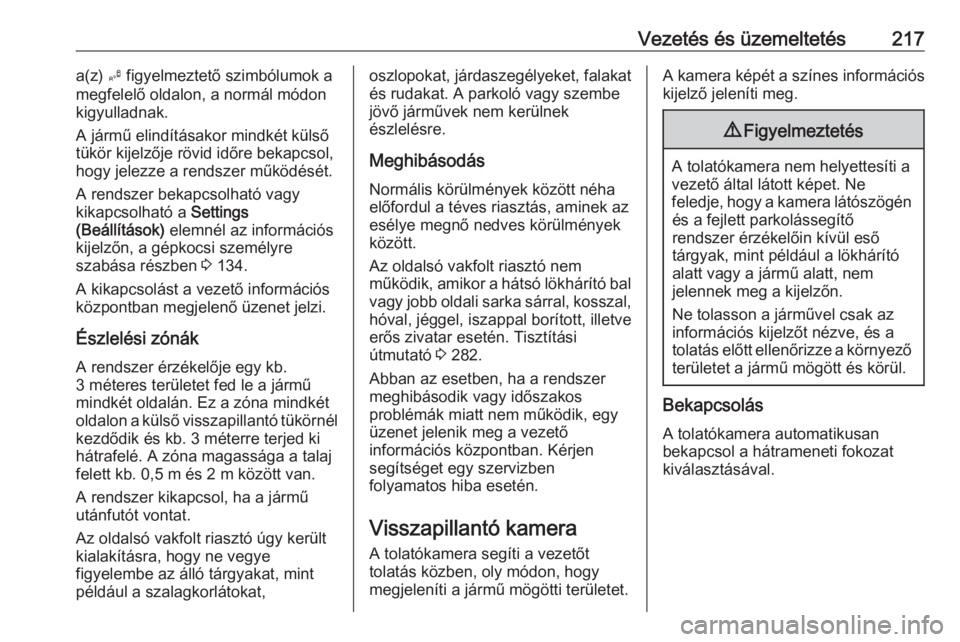

Vezetés és üzemeltetés217a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 134.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Normális körülmények között néha előfordul a téves riasztás, aminek az esélye megnő nedves körülményekközött.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 282.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szervizben
folyamatos hiba esetén.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.

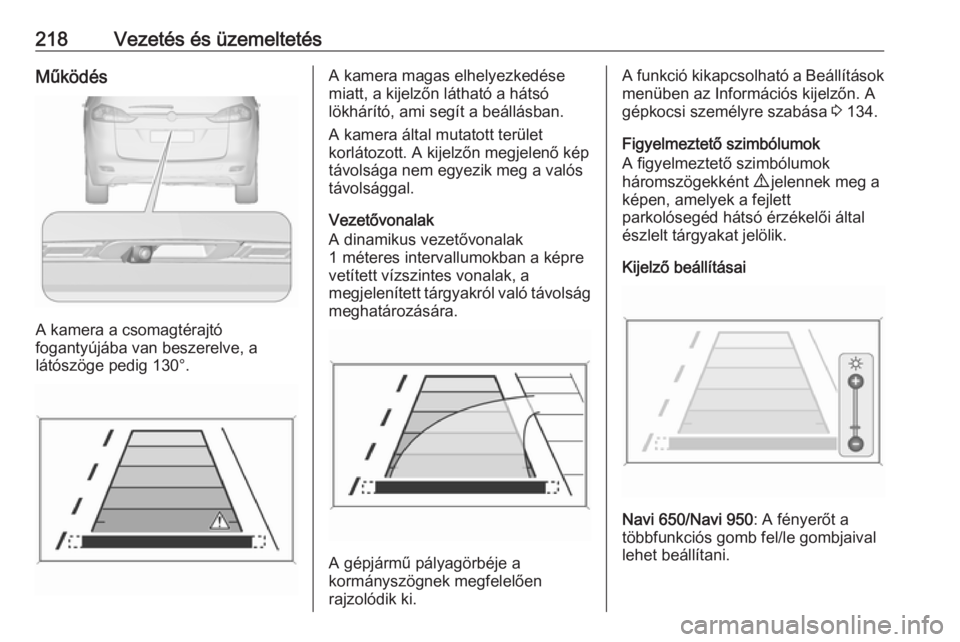

218Vezetés és üzemeltetésMűködés
A kamera a csomagtérajtó
fogantyújába van beszerelve, a
látószöge pedig 130°.
A kamera magas elhelyezkedése
miatt, a kijelzőn látható a hátsó
lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció kikapcsolható a Beállítások menüben az Információs kijelzőn. A
gépkocsi személyre szabása 3 134.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amelyek a fejlett
parkolósegéd hátsó érzékelői által
észlelt tárgyakat jelölik.
Kijelző beállításai
Navi 650/Navi 950 : A fényerőt a
többfunkciós gomb fel/le gombjaival
lehet beállítani.
