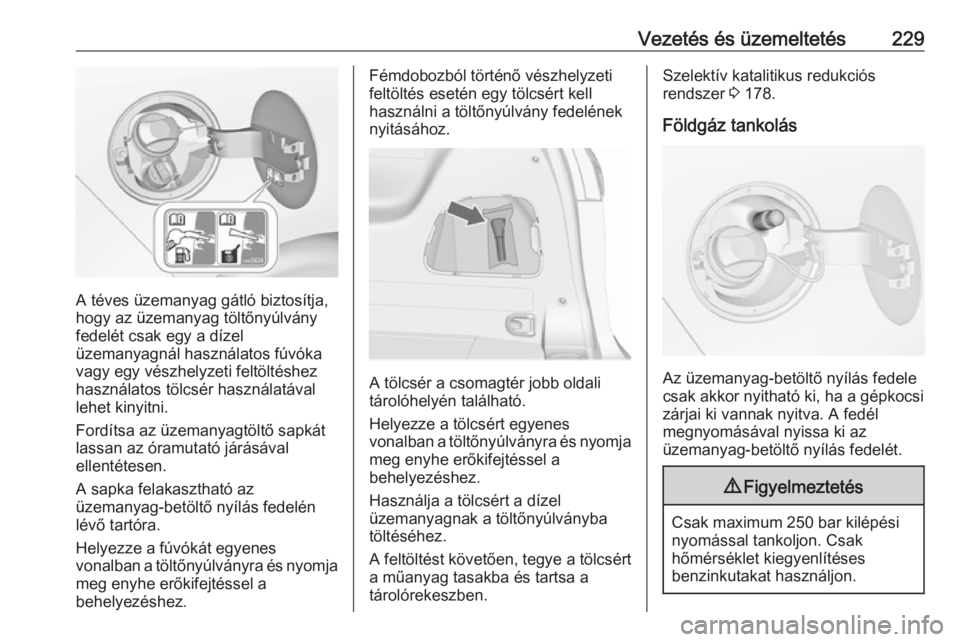

Vezetés és üzemeltetés229
A téves üzemanyag gátló biztosítja,
hogy az üzemanyag töltőnyúlvány
fedelét csak egy a dízel
üzemanyagnál használatos fúvóka
vagy egy vészhelyzeti feltöltéshez
használatos tölcsér használatával
lehet kinyitni.
Fordítsa az üzemanyagtöltő sapkát
lassan az óramutató járásával
ellentétesen.
A sapka felakasztható az
üzemanyag-betöltő nyílás fedelén
lévő tartóra.
Helyezze a fúvókát egyenes
vonalban a töltőnyúlványra és nyomja
meg enyhe erőkifejtéssel a
behelyezéshez.
Fémdobozból történő vészhelyzeti feltöltés esetén egy tölcsért kell
használni a töltőnyúlvány fedelének nyitásához.
A tölcsér a csomagtér jobb oldali
tárolóhelyén található.
Helyezze a tölcsért egyenes
vonalban a töltőnyúlványra és nyomja meg enyhe erőkifejtéssel a
behelyezéshez.
Használja a tölcsért a dízel
üzemanyagnak a töltőnyúlványba
töltéséhez.
A feltöltést követően, tegye a tölcsért
a műanyag tasakba és tartsa a
tárolórekeszben.
Szelektív katalitikus redukciós
rendszer 3 178.
Földgáz tankolás
Az üzemanyag-betöltő nyílás fedele
csak akkor nyitható ki, ha a gépkocsi zárjai ki vannak nyitva. A fedél
megnyomásával nyissa ki az
üzemanyag-betöltő nyílás fedelét.
9 Figyelmeztetés
Csak maximum 250 bar kilépési
nyomással tankoljon. Csak
hőmérséklet kiegyenlítéses
benzinkutakat használjon.

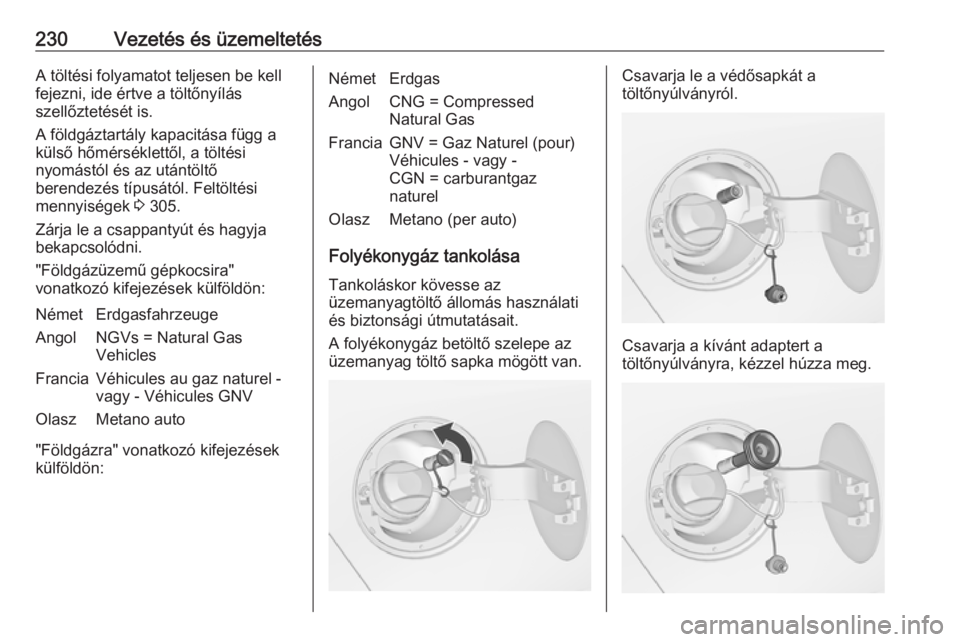

230Vezetés és üzemeltetésA töltési folyamatot teljesen be kell
fejezni, ide értve a töltőnyílás
szellőztetését is.
A földgáztartály kapacitása függ a
külső hőmérséklettől, a töltési
nyomástól és az utántöltő
berendezés típusától. Feltöltési
mennyiségek 3 305.
Zárja le a csappantyút és hagyja
bekapcsolódni.
"Földgázüzemű gépkocsira"
vonatkozó kifejezések külföldön:NémetErdgasfahrzeugeAngolNGVs = Natural Gas
VehiclesFranciaVéhicules au gaz naturel -
vagy - Véhicules GNVOlaszMetano auto
"Földgázra" vonatkozó kifejezések
külföldön:
NémetErdgasAngolCNG = Compressed
Natural GasFranciaGNV = Gaz Naturel (pour)
Véhicules - vagy -
CGN = carburantgaz
naturelOlaszMetano (per auto)
Folyékonygáz tankolása
Tankoláskor kövesse az
üzemanyagtöltő állomás használati
és biztonsági útmutatásait.
A folyékonygáz betöltő szelepe az
üzemanyag töltő sapka mögött van.
Csavarja le a védősapkát a
töltőnyúlványról.
Csavarja a kívánt adaptert a
töltőnyúlványra, kézzel húzza meg.

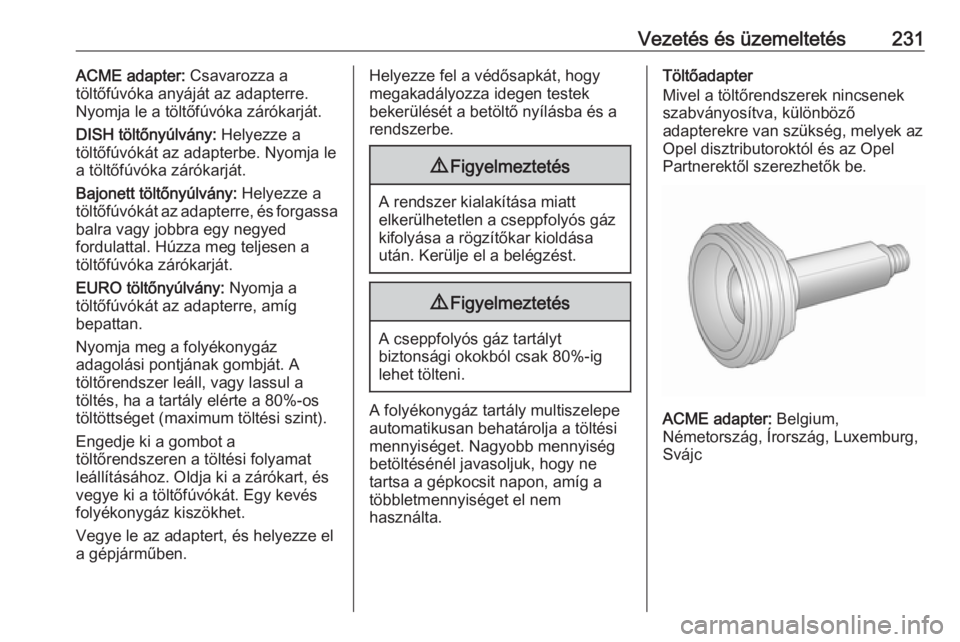

Vezetés és üzemeltetés231ACME adapter: Csavarozza a
töltőfúvóka anyáját az adapterre.
Nyomja le a töltőfúvóka zárókarját.
DISH töltőnyúlvány: Helyezze a
töltőfúvókát az adapterbe. Nyomja le a töltőfúvóka zárókarját.
Bajonett töltőnyúlvány: Helyezze a
töltőfúvókát az adapterre, és forgassa
balra vagy jobbra egy negyed
fordulattal. Húzza meg teljesen a
töltőfúvóka zárókarját.
EURO töltőnyúlvány: Nyomja a
töltőfúvókát az adapterre, amíg bepattan.
Nyomja meg a folyékonygáz
adagolási pontjának gombját. A
töltőrendszer leáll, vagy lassul a
töltés, ha a tartály elérte a 80%-os
töltöttséget (maximum töltési szint).
Engedje ki a gombot a
töltőrendszeren a töltési folyamat
leállításához. Oldja ki a zárókart, és
vegye ki a töltőfúvókát. Egy kevés
folyékonygáz kiszökhet.
Vegye le az adaptert, és helyezze el
a gépjárműben.Helyezze fel a védősapkát, hogy
megakadályozza idegen testek
bekerülését a betöltő nyílásba és a
rendszerbe.9 Figyelmeztetés
A rendszer kialakítása miatt
elkerülhetetlen a cseppfolyós gáz
kifolyása a rögzítőkar kioldása
után. Kerülje el a belégzést.
9 Figyelmeztetés
A cseppfolyós gáz tartályt
biztonsági okokból csak 80%-ig
lehet tölteni.
A folyékonygáz tartály multiszelepe
automatikusan behatárolja a töltési
mennyiséget. Nagyobb mennyiség
betöltésénél javasoljuk, hogy ne
tartsa a gépkocsit napon, amíg a többletmennyiséget el nem
használta.
Töltőadapter
Mivel a töltőrendszerek nincsenek
szabványosítva, különböző
adapterekre van szükség, melyek az Opel disztributoroktól és az Opel
Partnerektől szerezhetők be.
ACME adapter: Belgium,
Németország, Írország, Luxemburg,
Svájc

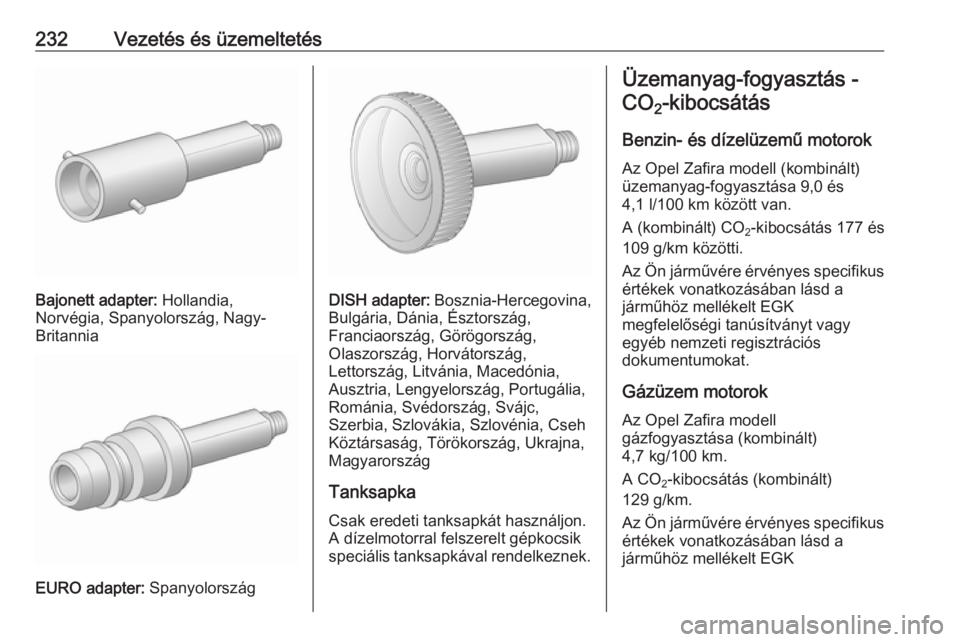

232Vezetés és üzemeltetés
Bajonett adapter: Hollandia,
Norvégia, Spanyolország, Nagy-
Britannia
EURO adapter: Spanyolország
DISH adapter: Bosznia-Hercegovina,
Bulgária, Dánia, Észtország,
Franciaország, Görögország,
Olaszország, Horvátország,
Lettország, Litvánia, Macedónia,
Ausztria, Lengyelország, Portugália,
Románia, Svédország, Svájc,
Szerbia, Szlovákia, Szlovénia, Cseh
Köztársaság, Törökország, Ukrajna,
Magyarország
Tanksapka Csak eredeti tanksapkát használjon.
A dízelmotorral felszerelt gépkocsik
speciális tanksapkával rendelkeznek.
Üzemanyag-fogyasztás -
CO 2-kibocsátás
Benzin- és dízelüzemű motorok
Az Opel Zafira modell (kombinált)
üzemanyag-fogyasztása 9,0 és
4,1 l/100 km között van.
A (kombinált) CO 2-kibocsátás 177 és
109 g/km közötti.
Az Ön járművére érvényes specifikus
értékek vonatkozásában lásd a
járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy egyéb nemzeti regisztrációs
dokumentumokat.
Gázüzem motorok
Az Opel Zafira modell
gázfogyasztása (kombinált)
4,7 kg/100 km.
A CO 2-kibocsátás (kombinált)
129 g/km.
Az Ön járművére érvényes specifikus
értékek vonatkozásában lásd a
járműhöz mellékelt EGK

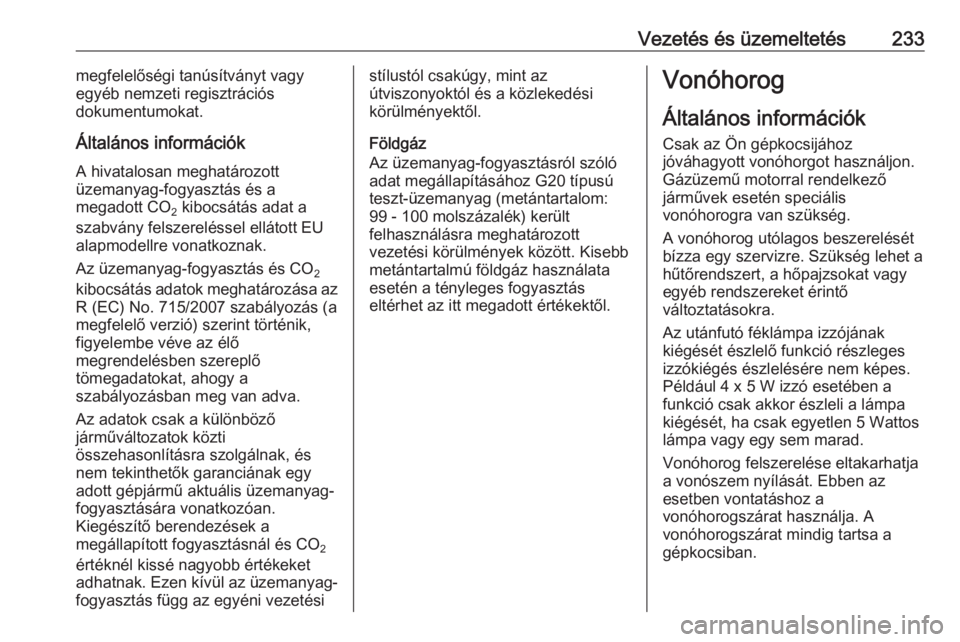

Vezetés és üzemeltetés233megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
Általános információk A hivatalosan meghatározott
üzemanyag-fogyasztás és a
megadott CO 2 kibocsátás adat a
szabvány felszereléssel ellátott EU
alapmodellre vonatkoznak.
Az üzemanyag-fogyasztás és CO 2
kibocsátás adatok meghatározása az
R (EC) No. 715/2007 szabályozás (a
megfelelő verzió) szerint történik,
figyelembe véve az élő
megrendelésben szereplő
tömegadatokat, ahogy a
szabályozásban meg van adva.
Az adatok csak a különböző
járműváltozatok közti
összehasonlításra szolgálnak, és
nem tekinthetők garanciának egy
adott gépjármű aktuális üzemanyag-
fogyasztására vonatkozóan.
Kiegészítő berendezések a
megállapított fogyasztásnál és CO 2
értéknél kissé nagyobb értékeket
adhatnak. Ezen kívül az üzemanyag- fogyasztás függ az egyéni vezetésistílustól csakúgy, mint az
útviszonyoktól és a közlekedési
körülményektől.
Földgáz
Az üzemanyag-fogyasztásról szóló
adat megállapításához G20 típusú
teszt-üzemanyag (metántartalom: 99 - 100 molszázalék) került
felhasználásra meghatározott
vezetési körülmények között. Kisebb
metántartalmú földgáz használata
esetén a tényleges fogyasztás
eltérhet az itt megadott értékektől.Vonóhorog
Általános információk Csak az Ön gépkocsijához
jóváhagyott vonóhorgot használjon.
Gázüzemű motorral rendelkező
járművek esetén speciális
vonóhorogra van szükség.
A vonóhorog utólagos beszerelését
bízza egy szervizre. Szükség lehet a
hűtőrendszert, a hőpajzsokat vagy egyéb rendszereket érintő
változtatásokra.
Az utánfutó féklámpa izzójának
kiégését észlelő funkció részleges
izzókiégés észlelésére nem képes.
Például 4 x 5 W izzó esetében a
funkció csak akkor észleli a lámpa
kiégését, ha csak egyetlen 5 Wattos lámpa vagy egy sem marad.
Vonóhorog felszerelése eltakarhatja
a vonószem nyílását. Ebben az
esetben vontatáshoz a
vonóhorogszárat használja. A
vonóhorogszárat mindig tartsa a
gépkocsiban.

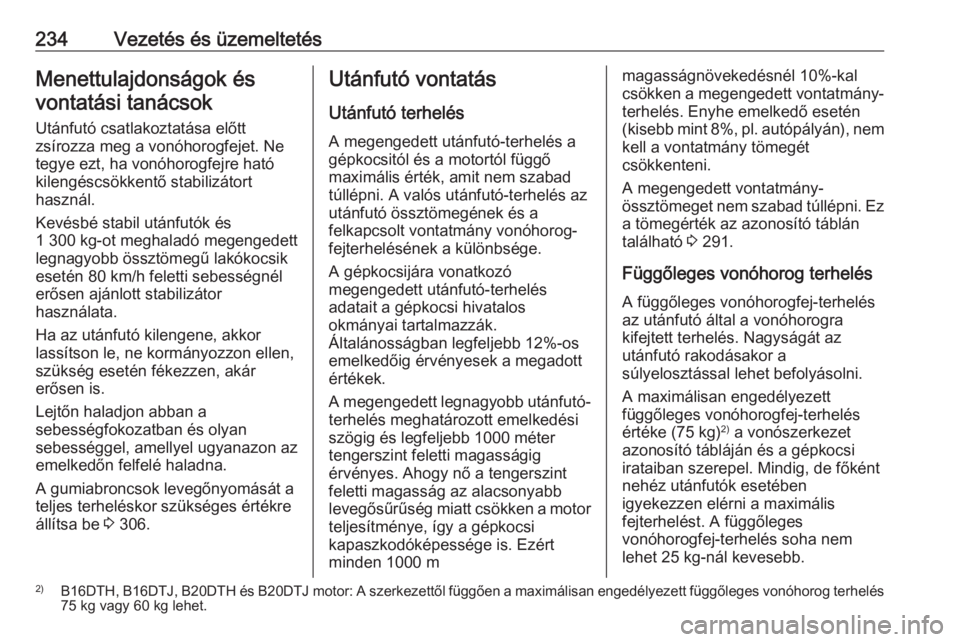

234Vezetés és üzemeltetésMenettulajdonságok ésvontatási tanácsok
Utánfutó csatlakoztatása előtt
zsírozza meg a vonóhorogfejet. Ne tegye ezt, ha vonóhorogfejre ható
kilengéscsökkentő stabilizátort
használ.
Kevésbé stabil utánfutók és
1 300 kg-ot meghaladó megengedett legnagyobb össztömegű lakókocsik
esetén 80 km/h feletti sebességnél
erősen ajánlott stabilizátor
használata.
Ha az utánfutó kilengene, akkor
lassítson le, ne kormányozzon ellen,
szükség esetén fékezzen, akár
erősen is.
Lejtőn haladjon abban a
sebességfokozatban és olyan
sebességgel, amellyel ugyanazon az
emelkedőn felfelé haladna.
A gumiabroncsok levegőnyomását a
teljes terheléskor szükséges értékre
állítsa be 3 306.Utánfutó vontatás
Utánfutó terhelés
A megengedett utánfutó-terhelés a
gépkocsitól és a motortól függő
maximális érték, amit nem szabad
túllépni. A valós utánfutó-terhelés az
utánfutó össztömegének és a
felkapcsolt vontatmány vonóhorog-
fejterhelésének a különbsége.
A gépkocsijára vonatkozó
megengedett utánfutó-terhelés
adatait a gépkocsi hivatalos
okmányai tartalmazzák.
Általánosságban legfeljebb 12%-os
emelkedőig érvényesek a megadott
értékek.
A megengedett legnagyobb utánfutó- terhelés meghatározott emelkedési
szögig és legfeljebb 1000 méter
tengerszint feletti magasságig
érvényes. Ahogy nő a tengerszint
feletti magasság az alacsonyabb
levegősűrűség miatt csökken a motor
teljesítménye, így a gépkocsi
kapaszkodóképessége is. Ezért
minden 1000 mmagasságnövekedésnél 10%-kal
csökken a megengedett vontatmány- terhelés. Enyhe emelkedő esetén
(kisebb mint 8%, pl. autópályán), nem
kell a vontatmány tömegét
csökkenteni.
A megengedett vontatmány-
össztömeget nem szabad túllépni. Ez a tömegérték az azonosító táblán
található 3 291.
Függőleges vonóhorog terhelés
A függőleges vonóhorogfej-terhelés az utánfutó által a vonóhorogra
kifejtett terhelés. Nagyságát az
utánfutó rakodásakor a
súlyelosztással lehet befolyásolni.
A maximálisan engedélyezett
függőleges vonóhorogfej-terhelés
értéke (75 kg) 2)
a vonószerkezet
azonosító tábláján és a gépkocsi irataiban szerepel. Mindig, de főként
nehéz utánfutók esetében
igyekezzen elérni a maximális
fejterhelést. A függőleges
vonóhorogfej-terhelés soha nem
lehet 25 kg-nál kevesebb.2) B16DTH, B16DTJ, B20DTH és B20DTJ motor: A szerkezettől függően a maximálisan engedélyezett függőleges vonóhorog terhelés
75 kg vagy 60 kg lehet.

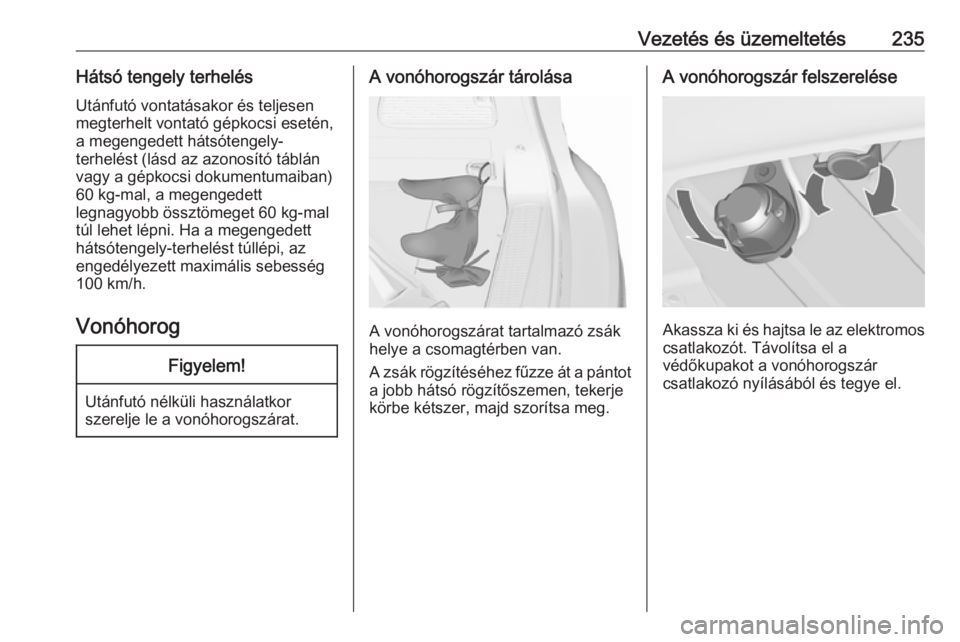

Vezetés és üzemeltetés235Hátsó tengely terhelésUtánfutó vontatásakor és teljesen
megterhelt vontató gépkocsi esetén, a megengedett hátsótengely-
terhelést (lásd az azonosító táblán vagy a gépkocsi dokumentumaiban)
60 kg-mal, a megengedett
legnagyobb össztömeget 60 kg-mal
túl lehet lépni. Ha a megengedett
hátsótengely-terhelést túllépi, az
engedélyezett maximális sebesség
100 km/h.
VonóhorogFigyelem!
Utánfutó nélküli használatkorszerelje le a vonóhorogszárat.
A vonóhorogszár tárolása
A vonóhorogszárat tartalmazó zsák
helye a csomagtérben van.
A zsák rögzítéséhez fűzze át a pántot
a jobb hátsó rögzítőszemen, tekerje
körbe kétszer, majd szorítsa meg.
A vonóhorogszár felszerelése
Akassza ki és hajtsa le az elektromos
csatlakozót. Távolítsa el a
védőkupakot a vonóhorogszár
csatlakozó nyílásából és tegye el.

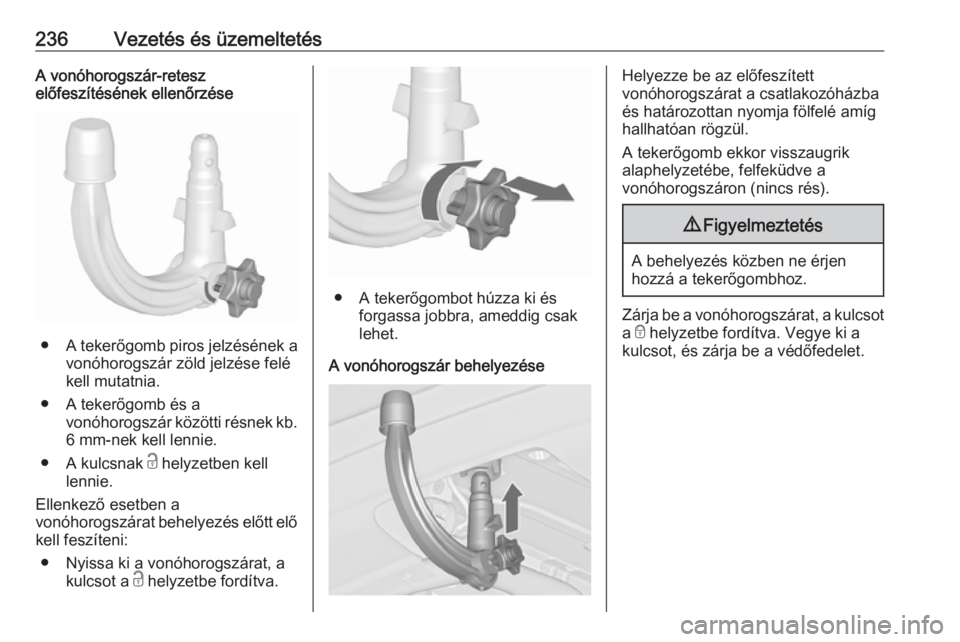

236Vezetés és üzemeltetésA vonóhorogszár-retesz
előfeszítésének ellenőrzése
● A tekerőgomb piros jelzésének a
vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár közötti résnek kb.6 mm-nek kell lennie.
● A kulcsnak c helyzetben kell
lennie.
Ellenkező esetben a
vonóhorogszárat behelyezés előtt elő
kell feszíteni:
● Nyissa ki a vonóhorogszárat, a kulcsot a c helyzetbe fordítva.
● A tekerőgombot húzza ki és
forgassa jobbra, ameddig csaklehet.
A vonóhorogszár behelyezése
Helyezze be az előfeszített
vonóhorogszárat a csatlakozóházba és határozottan nyomja fölfelé amíg
hallhatóan rögzül.
A tekerőgomb ekkor visszaugrik
alaphelyzetébe, felfeküdve a
vonóhorogszáron (nincs rés).9 Figyelmeztetés
A behelyezés közben ne érjen
hozzá a tekerőgombhoz.
Zárja be a vonóhorogszárat, a kulcsot
a e helyzetbe fordítva. Vegye ki a
kulcsot, és zárja be a védőfedelet.

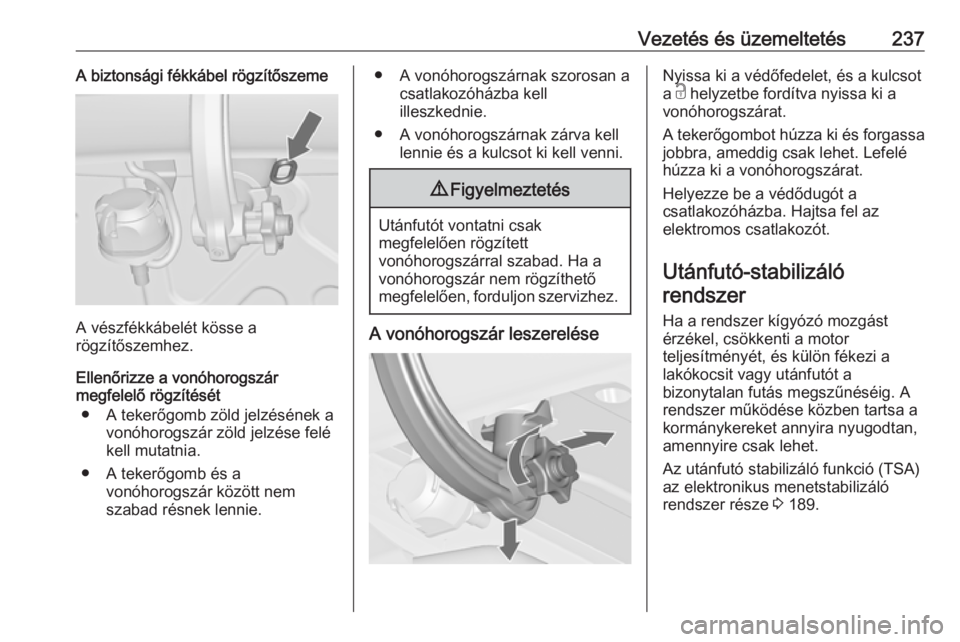

Vezetés és üzemeltetés237A biztonsági fékkábel rögzítőszeme
A vészfékkábelét kösse a
rögzítőszemhez.
Ellenőrizze a vonóhorogszár
megfelelő rögzítését
● A tekerőgomb zöld jelzésének a vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár között nem
szabad résnek lennie.
● A vonóhorogszárnak szorosan a csatlakozóházba kell
illeszkednie.
● A vonóhorogszárnak zárva kell lennie és a kulcsot ki kell venni.9Figyelmeztetés
Utánfutót vontatni csak
megfelelően rögzített
vonóhorogszárral szabad. Ha a
vonóhorogszár nem rögzíthető
megfelelően, forduljon szervizhez.
A vonóhorogszár leszerelése
Nyissa ki a védőfedelet, és a kulcsot
a c helyzetbe fordítva nyissa ki a
vonóhorogszárat.
A tekerőgombot húzza ki és forgassa
jobbra, ameddig csak lehet. Lefelé húzza ki a vonóhorogszárat.
Helyezze be a védődugót a
csatlakozóházba. Hajtsa fel az
elektromos csatlakozót.
Utánfutó-stabilizáló rendszer
Ha a rendszer kígyózó mozgást
érzékel, csökkenti a motor
teljesítményét, és külön fékezi a
lakókocsit vagy utánfutót a
bizonytalan futás megszűnéséig. A
rendszer működése közben tartsa a
kormánykereket annyira nyugodtan,
amennyire csak lehet.
Az utánfutó stabilizáló funkció (TSA)
az elektronikus menetstabilizáló
rendszer része 3 189.

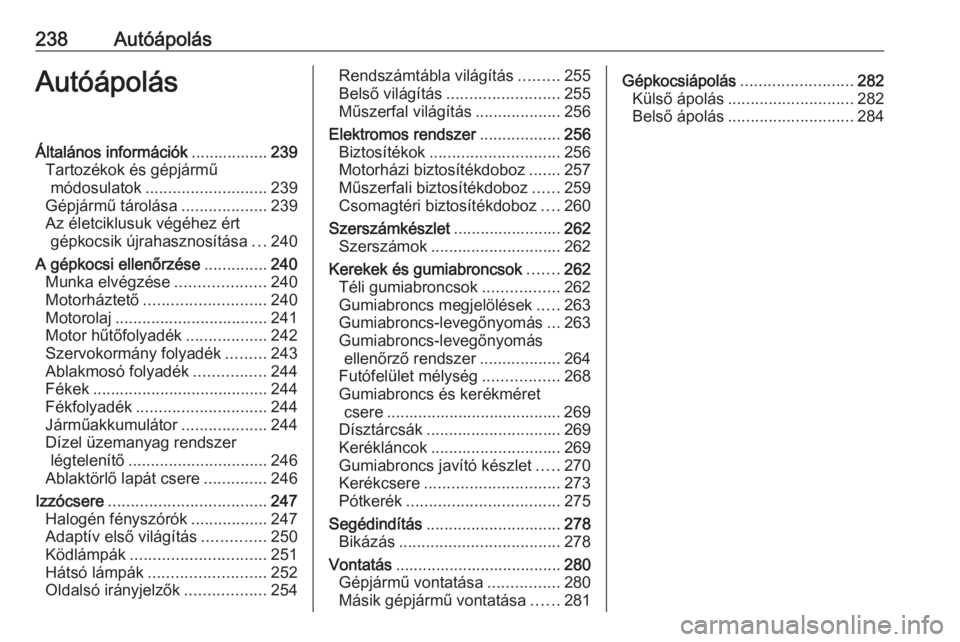

238AutóápolásAutóápolásÁltalános információk.................239
Tartozékok és gépjármű módosulatok ........................... 239
Gépjármű tárolása ...................239
Az életciklusuk végéhez ért gépkocsik újrahasznosítása ...240
A gépkocsi ellenőrzése ..............240
Munka elvégzése ....................240
Motorháztető ........................... 240
Motorolaj .................................. 241
Motor hűtőfolyadék ..................242
Szervokormány folyadék .........243
Ablakmosó folyadék ................244
Fékek ....................................... 244
Fékfolyadék ............................. 244
Járműakkumulátor ...................244
Dízel üzemanyag rendszer légtelenítő ............................... 246
Ablaktörlő lapát csere ..............246
Izzócsere ................................... 247
Halogén fényszórók .................247
Adaptív első világítás ..............250
Ködlámpák .............................. 251
Hátsó lámpák .......................... 252
Oldalsó irányjelzők ..................254Rendszámtábla világítás .........255
Belső világítás ......................... 255
Műszerfal világítás ...................256
Elektromos rendszer ..................256
Biztosítékok ............................. 256
Motorházi biztosítékdoboz .......257
Műszerfali biztosítékdoboz ......259
Csomagtéri biztosítékdoboz ....260
Szerszámkészlet ........................262
Szerszámok ............................. 262
Kerekek és gumiabroncsok .......262
Téli gumiabroncsok .................262
Gumiabroncs megjelölések .....263
Gumiabroncs-levegőnyomás ...263
Gumiabroncs-levegőnyomás ellenőrző rendszer ..................264
Futófelület mélység .................268
Gumiabroncs és kerékméret csere ....................................... 269
Dísztárcsák .............................. 269
Kerékláncok ............................. 269
Gumiabroncs javító készlet .....270
Kerékcsere .............................. 273
Pótkerék .................................. 275
Segédindítás .............................. 278
Bikázás .................................... 278
Vontatás ..................................... 280
Gépjármű vontatása ................280
Másik gépjármű vontatása ......281Gépkocsiápolás .........................282
Külső ápolás ............................ 282
Belső ápolás ............................ 284
