OPEL ZAFIRA C 2016 Manuale di uso e manutenzione (in Italian)

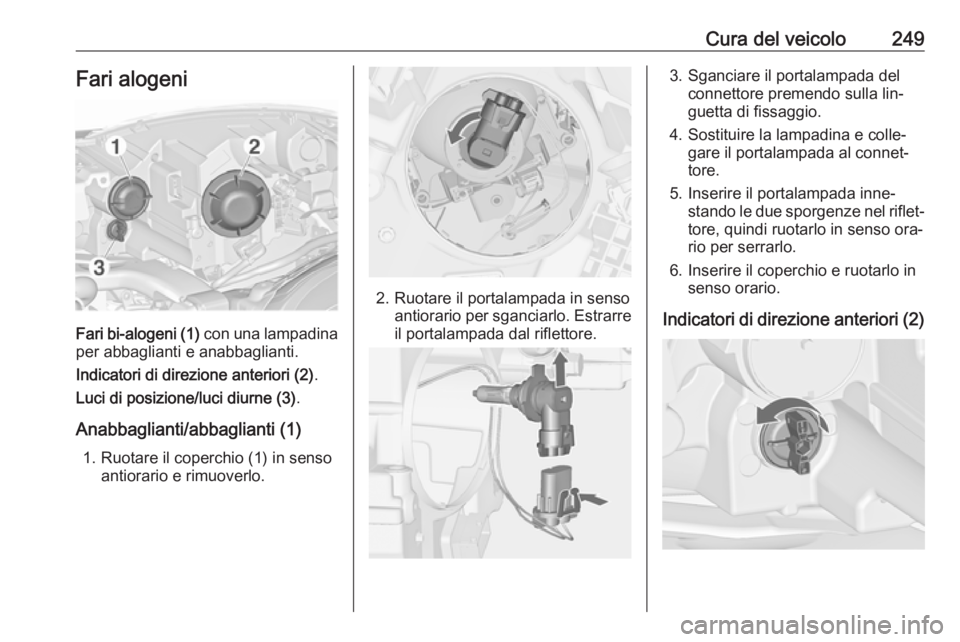

Cura del veicolo249Fari alogeni
Fari bi-alogeni (1) con una lampadina
per abbaglianti e anabbaglianti.
Indicatori di direzione anteriori (2) .
Luci di posizione/luci diurne (3) .
Anabbaglianti/abbaglianti (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.
2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Sganciare il portalampada del connettore premendo sulla lin‐
guetta di fissaggio.
4. Sostituire la lampadina e colle‐ gare il portalampada al connet‐
tore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori (2)

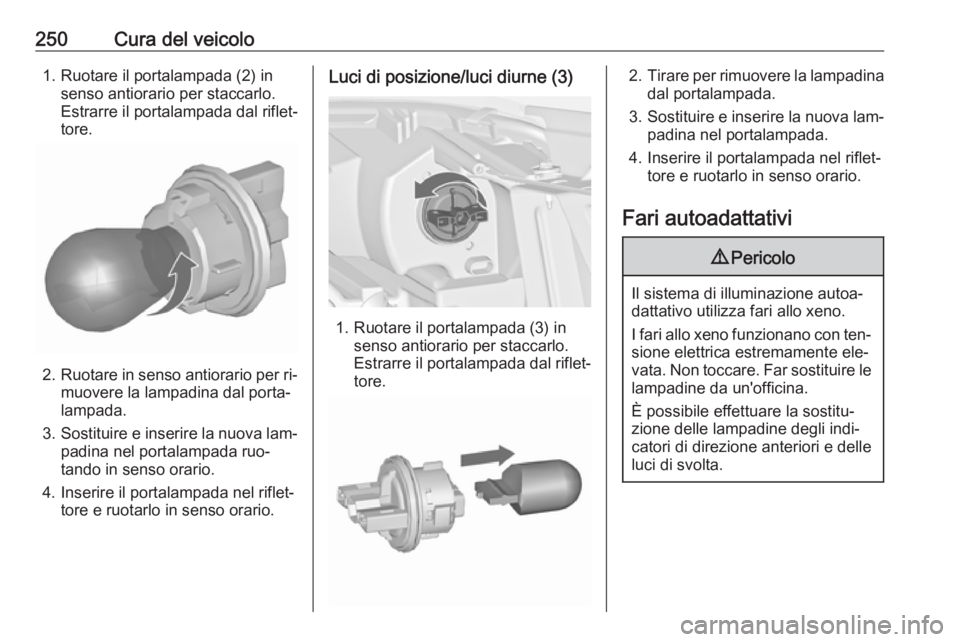

250Cura del veicolo1. Ruotare il portalampada (2) insenso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci di posizione/luci diurne (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fari autoadattativi9 Pericolo
Il sistema di illuminazione autoa‐
dattativo utilizza fari allo xeno.
I fari allo xeno funzionano con ten‐ sione elettrica estremamente ele‐
vata. Non toccare. Far sostituire le
lampadine da un'officina.
È possibile effettuare la sostitu‐
zione delle lampadine degli indi‐
catori di direzione anteriori e delle
luci di svolta.

Cura del veicolo251
Proiettori laterali addizionali (1).
Indicatori di direzione anteriori (2) .
Le luci di posizione/diurne sono a
LED (diodi ad emissione luminosa) e
non sono sostituibili.
Proiettori laterali addizionali (1) 1. Ruotare il coperchio (1) in senso antiorario e rimuoverlo.2. Ruotare il portalampada in sensoantiorario per sganciarlo. Estrarreil portalampada dal riflettore.
3. Tirare per sganciare la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare il portalampada al connet‐
tore.
5. Inserire il portalampada inne‐ stando le due sporgenze nel riflet‐tore, quindi ruotarlo in senso ora‐
rio per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori (2)
1. Ruotare il portalampada (2) in senso antiorario per staccarlo.
Estrarre il portalampada dal riflet‐
tore.

252Cura del veicolo

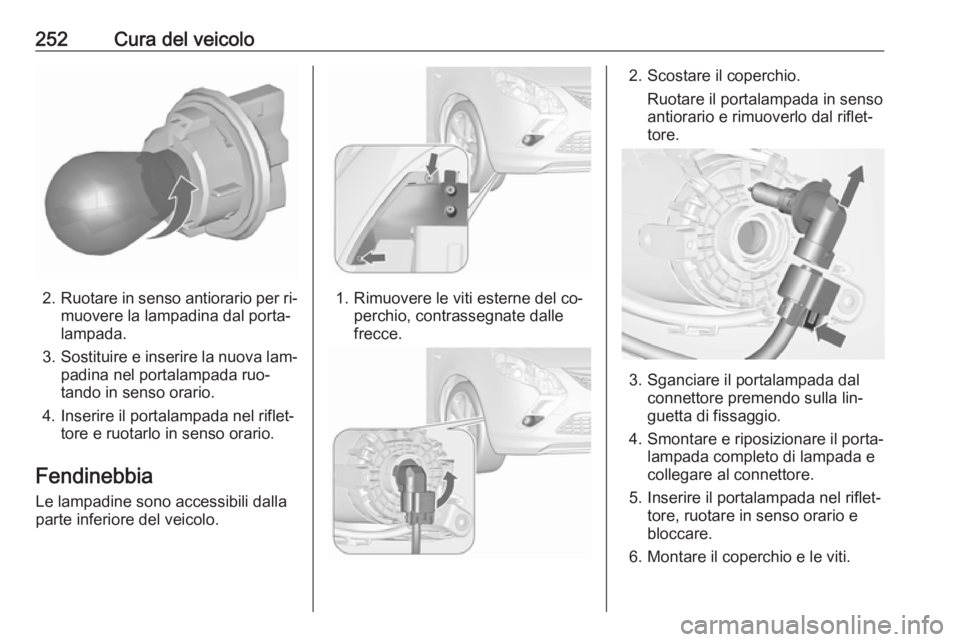

2.Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Fendinebbia Le lampadine sono accessibili dallaparte inferiore del veicolo.1. Rimuovere le viti esterne del co‐ perchio, contrassegnate dalle
frecce.
2. Scostare il coperchio.
Ruotare il portalampada in sensoantiorario e rimuoverlo dal riflet‐
tore.
3. Sganciare il portalampada dal connettore premendo sulla lin‐
guetta di fissaggio.
4. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare al connettore.
5. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
6. Montare il coperchio e le viti.

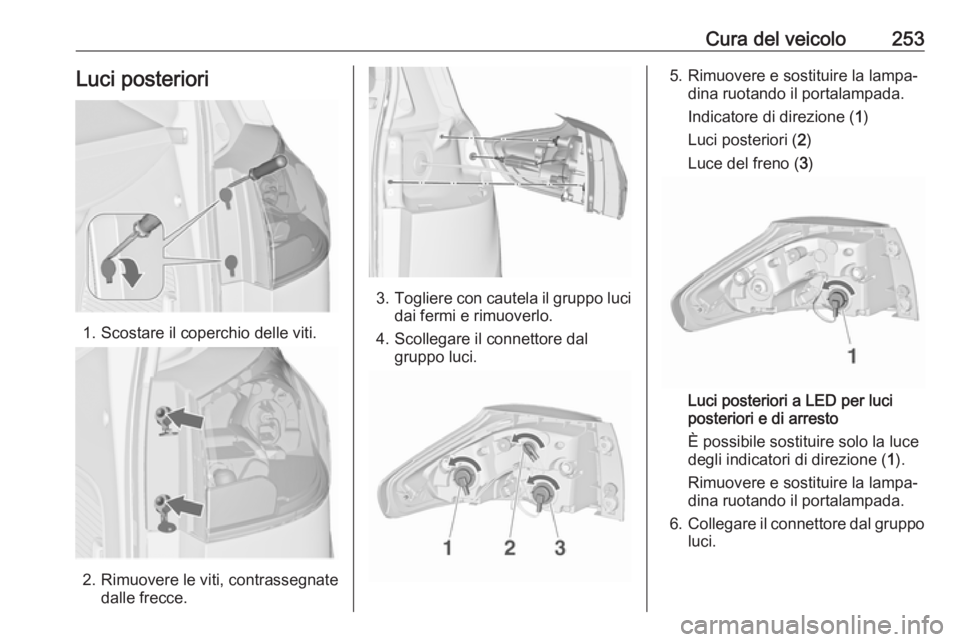

Cura del veicolo253Luci posteriori
1. Scostare il coperchio delle viti.
2. Rimuovere le viti, contrassegnatedalle frecce.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo.
4. Scollegare il connettore dal gruppo luci.
5. Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
Indicatore di direzione ( 1)
Luci posteriori ( 2)
Luce del freno ( 3)
Luci posteriori a LED per luci
posteriori e di arresto
È possibile sostituire solo la luce
degli indicatori di direzione ( 1).
Rimuovere e sostituire la lampa‐
dina ruotando il portalampada.
6. Collegare il connettore dal gruppo
luci.

254Cura del veicolo7. Inserire il gruppo luci nei perni difissaggio e montare il gruppo luci
utilizzando le viti.
8. Inserire il coperchio delle viti.
Luci di retromarcia (4) nel
portellone posteriore
1. Aprire il portellone posteriore e ri‐ muovere il coperchio.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lam‐
padina nel portalampada.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Montare il coperchio.
Retronebbia
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

Cura del veicolo255

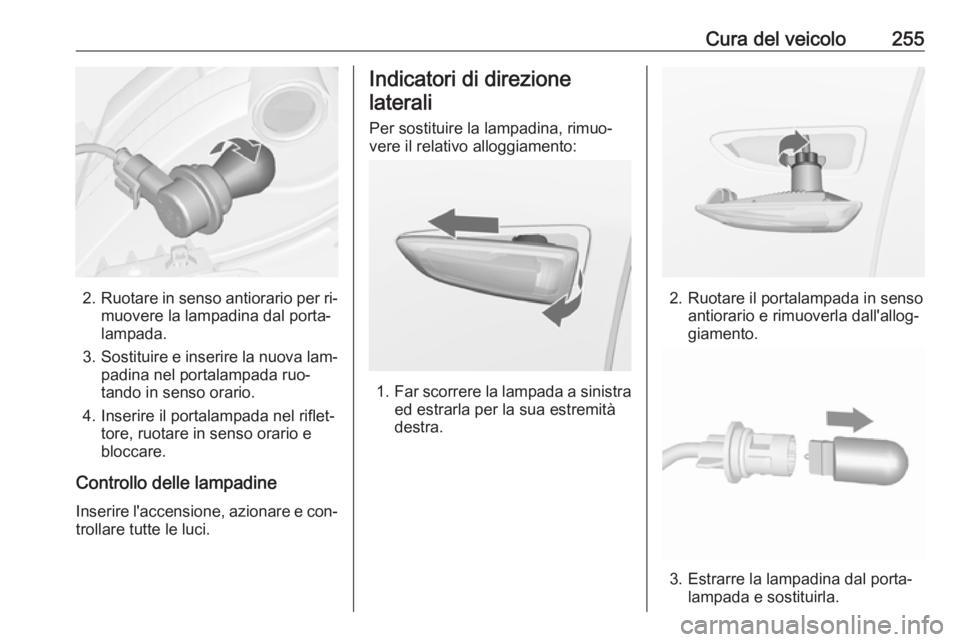

2.Ruotare in senso antiorario per ri‐
muovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada ruo‐
tando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
Controllo delle lampadine
Inserire l'accensione, azionare e con‐
trollare tutte le luci.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

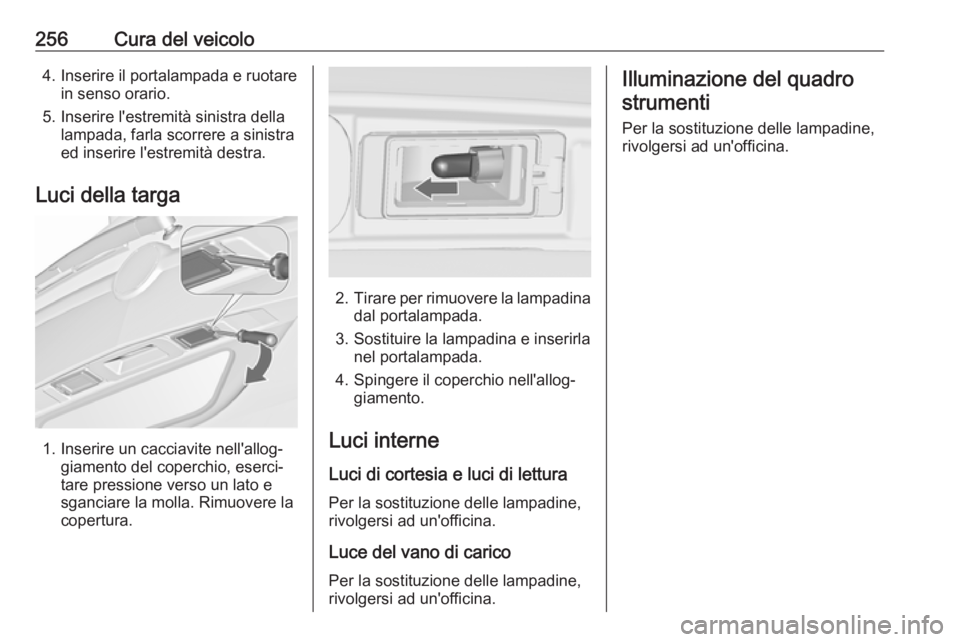

256Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

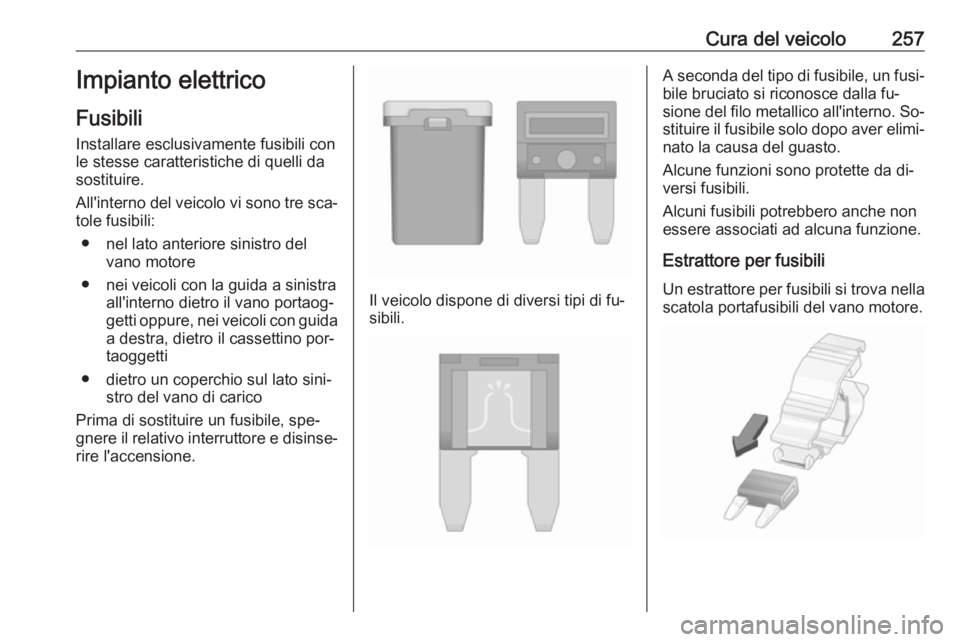

Cura del veicolo257Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐getti oppure, nei veicoli con guida
a destra, dietro il cassettino por‐
taoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

258Cura del veicolo

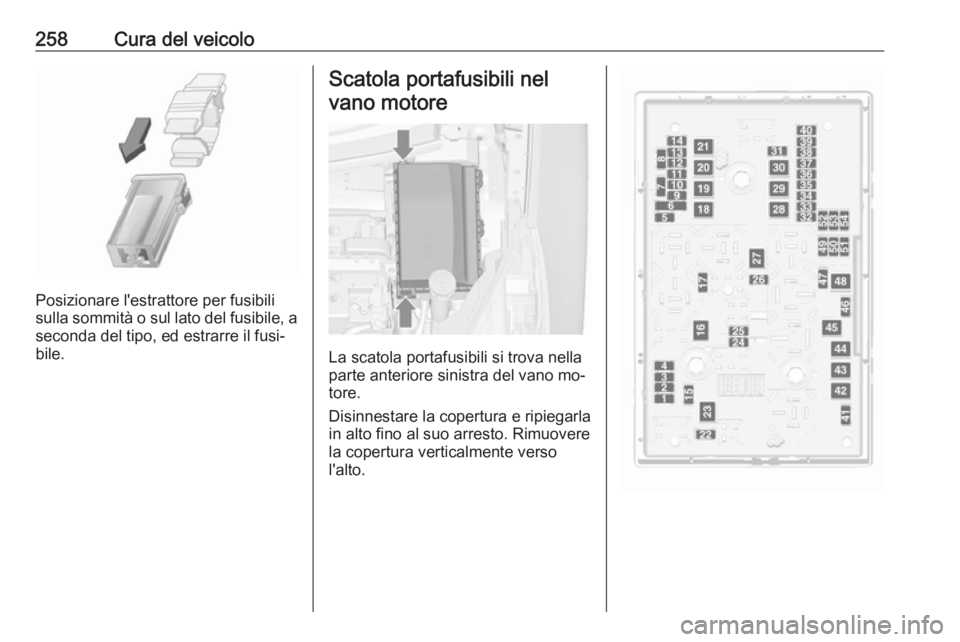

Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
