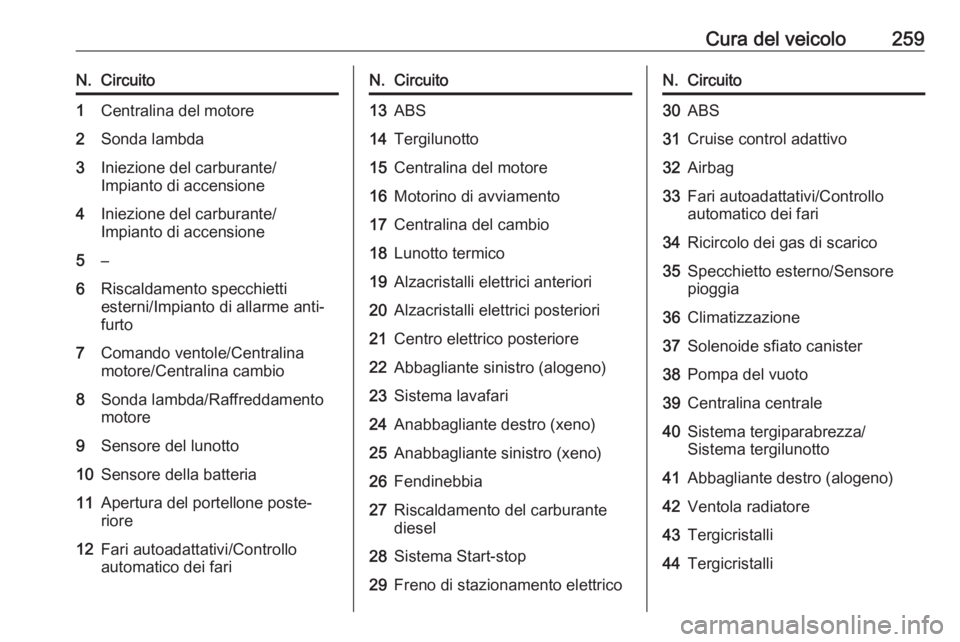

Cura del veicolo259N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stop29Freno di stazionamento elettricoN.Circuito30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli

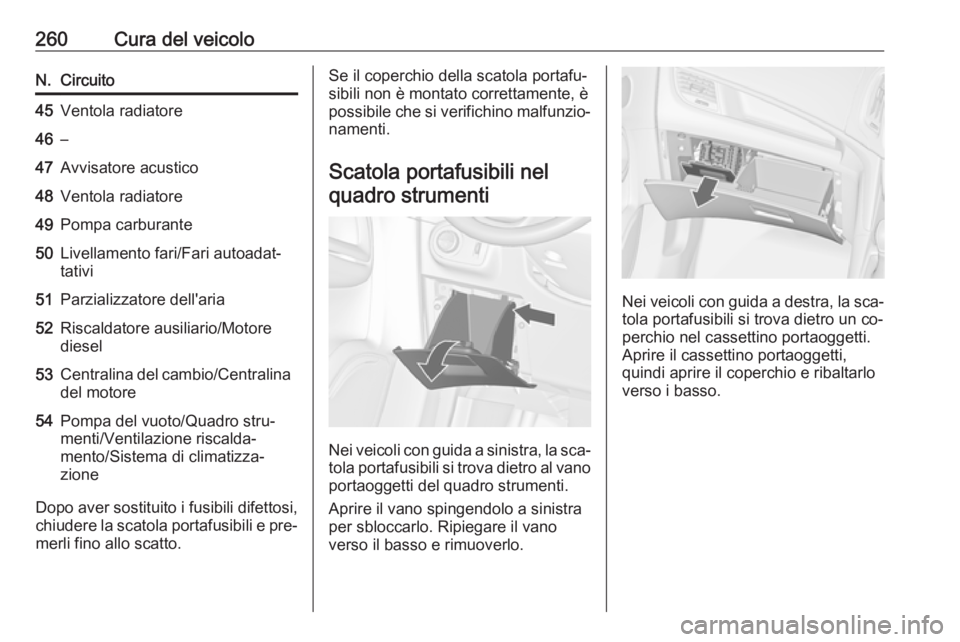

260Cura del veicoloN.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari/Fari autoadat‐
tativi51Parzializzatore dell'aria52Riscaldatore ausiliario/Motore
diesel53Centralina del cambio/Centralina
del motore54Pompa del vuoto/Quadro stru‐
menti/Ventilazione riscalda‐
mento/Sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nelquadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

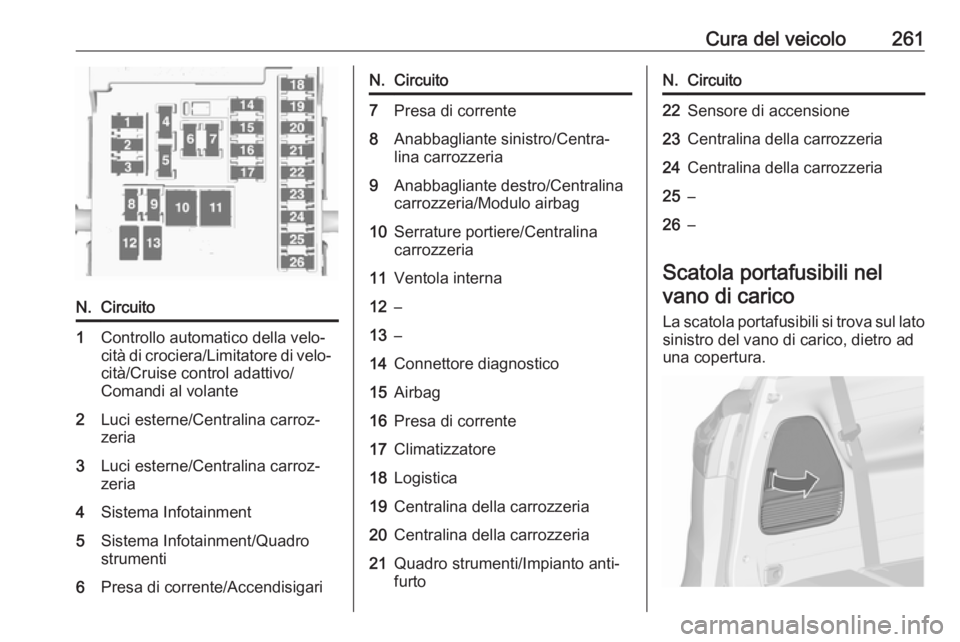

Cura del veicolo261N.Circuito1Controllo automatico della velo‐
cità di crociera/Limitatore di velo‐ cità/Cruise control adattivo/
Comandi al volante2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumenti6Presa di corrente/AccendisigariN.Circuito7Presa di corrente8Anabbagliante sinistro/Centra‐ lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeria21Quadro strumenti/Impianto anti‐
furtoN.Circuito22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul latosinistro del vano di carico, dietro ad
una copertura.

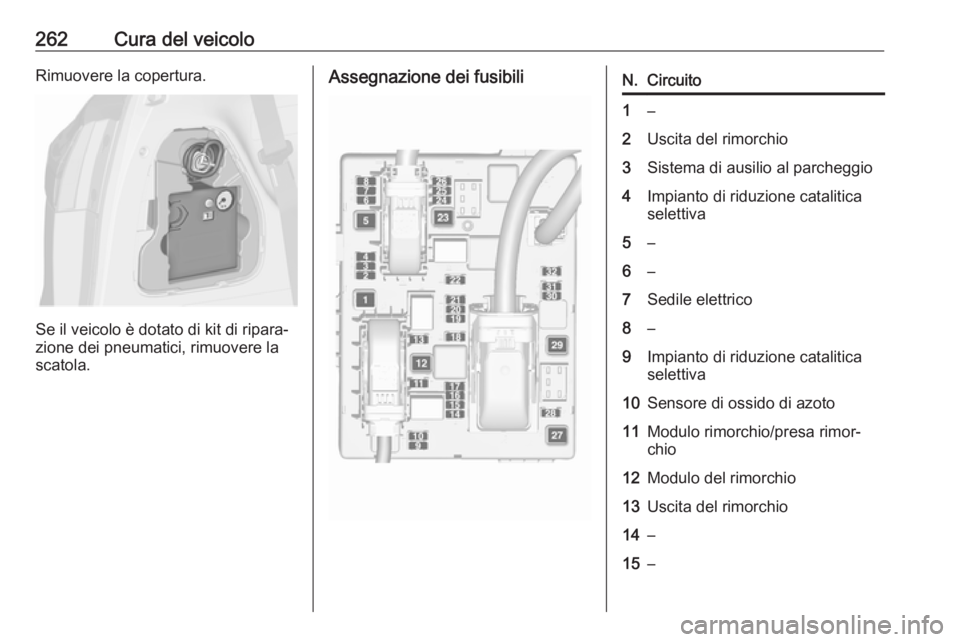

262Cura del veicoloRimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

Cura del veicolo263N.Circuito16Specchietto interno/Videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tendina parasole21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–N.Circuito31–32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐
dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano por‐taoggetti posteriore del pianale del
vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.

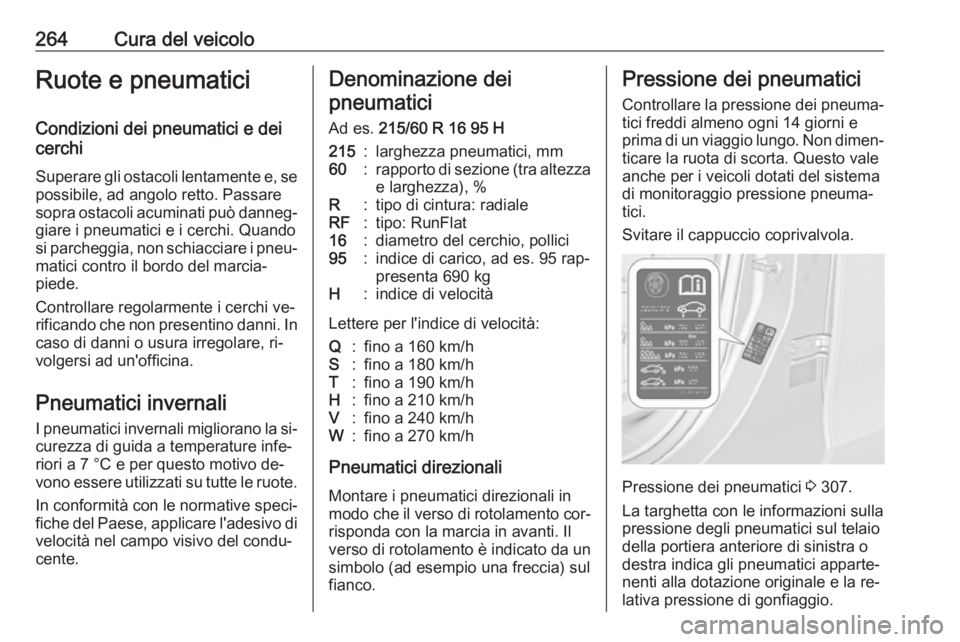

264Cura del veicoloRuote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐
riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215:larghezza pneumatici, mm60:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: radialeRF:tipo: RunFlat16:diametro del cerchio, pollici95:indice di carico, ad es. 95 rap‐
presenta 690 kgH:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/hT:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Pneumatici direzionali
Montare i pneumatici direzionali inmodo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 307.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera anteriore di sinistra o
destra indica gli pneumatici apparte‐
nenti alla dotazione originale e la re‐
lativa pressione di gonfiaggio.

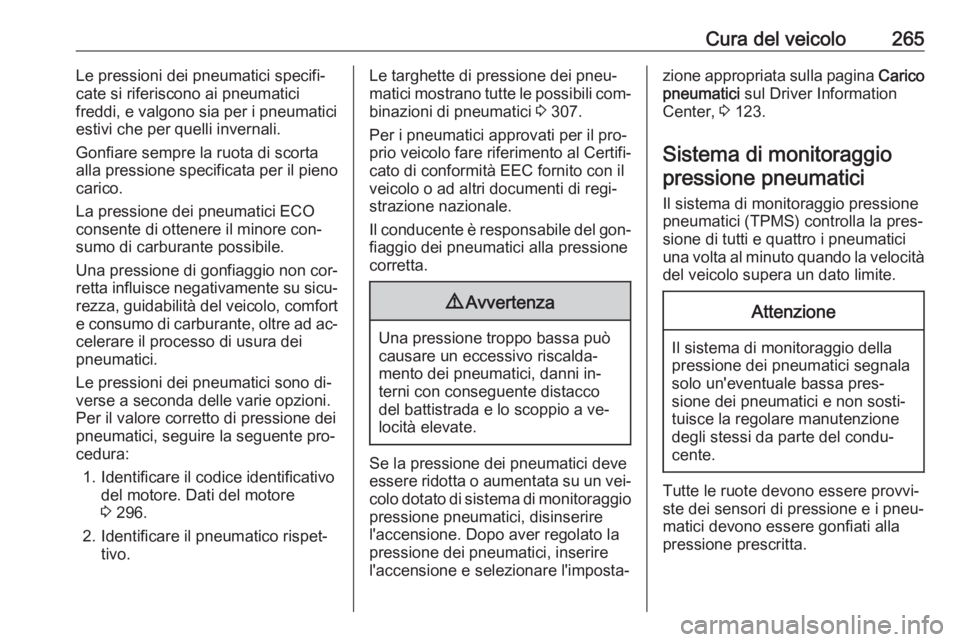

Cura del veicolo265Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐
rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 296.
2. Identificare il pneumatico rispet‐ tivo.Le targhette di pressione dei pneu‐matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 307.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐ strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione appropriata sulla pagina Carico
pneumatici sul Driver Information
Center, 3 123.
Sistema di monitoraggio pressione pneumatici
Il sistema di monitoraggio pressione
pneumatici (TPMS) controlla la pres‐
sione di tutti e quattro i pneumatici
una volta al minuto quando la velocità del veicolo supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.

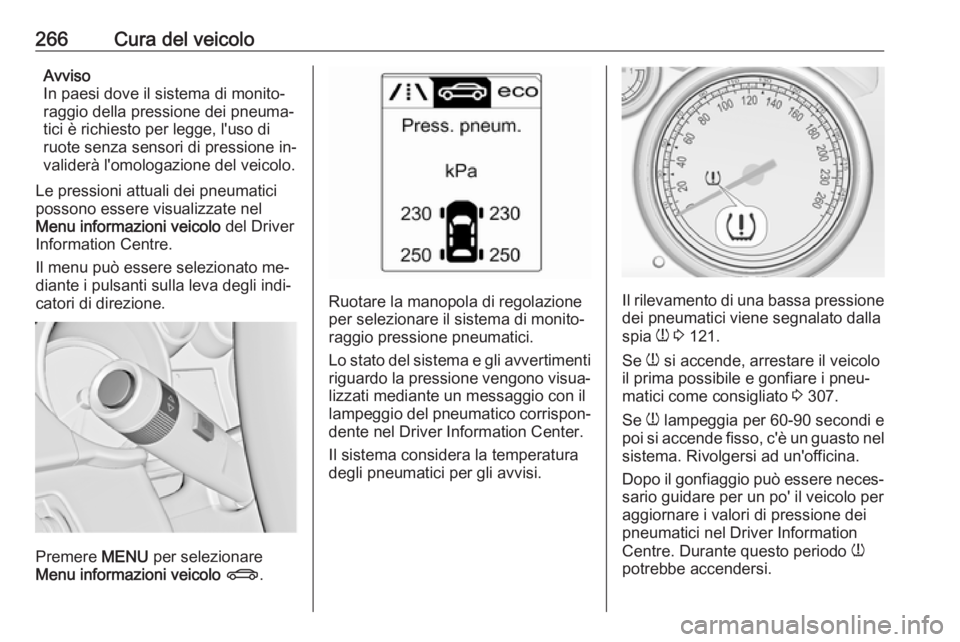

266Cura del veicoloAvviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
Premere MENU per selezionare
Menu informazioni veicolo X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.
Il sistema considera la temperatura
degli pneumatici per gli avvisi.Il rilevamento di una bassa pressione dei pneumatici viene segnalato dalla
spia w 3 121.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐ matici come consigliato 3 307.
Se w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel
sistema. Rivolgersi ad un'officina.
Dopo il gonfiaggio può essere neces‐ sario guidare per un po' il veicolo per
aggiornare i valori di pressione dei
pneumatici nel Driver Information
Centre. Durante questo periodo w
potrebbe accendersi.

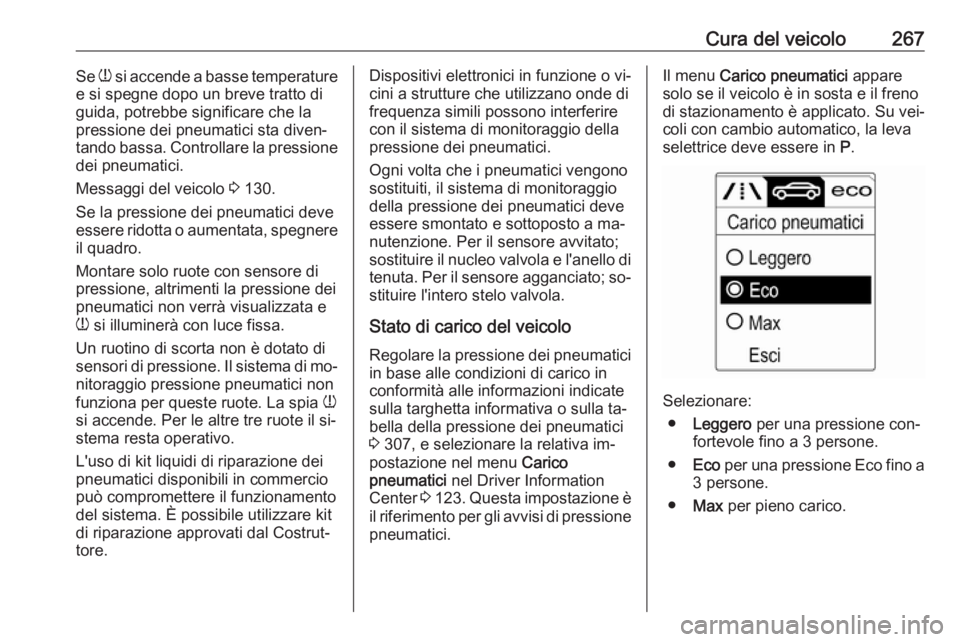

Cura del veicolo267Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐ tando bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 130.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Un ruotino di scorta non è dotato di
sensori di pressione. Il sistema di mo‐ nitoraggio pressione pneumatici non
funziona per queste ruote. La spia w
si accende. Per le altre tre ruote il si‐
stema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Dispositivi elettronici in funzione o vi‐ cini a strutture che utilizzano onde di
frequenza simili possono interferire
con il sistema di monitoraggio della
pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato;
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato; so‐
stituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 307, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center 3 123 . Questa impostazione è
il riferimento per gli avvisi di pressione pneumatici.Il menu Carico pneumatici appare
solo se il veicolo è in sosta e il freno di stazionamento è applicato. Su vei‐
coli con cambio automatico, la leva
selettrice deve essere in P.
Selezionare:
● Leggero per una pressione con‐
fortevole fino a 3 persone.
● Eco per una pressione Eco fino a
3 persone.
● Max per pieno carico.

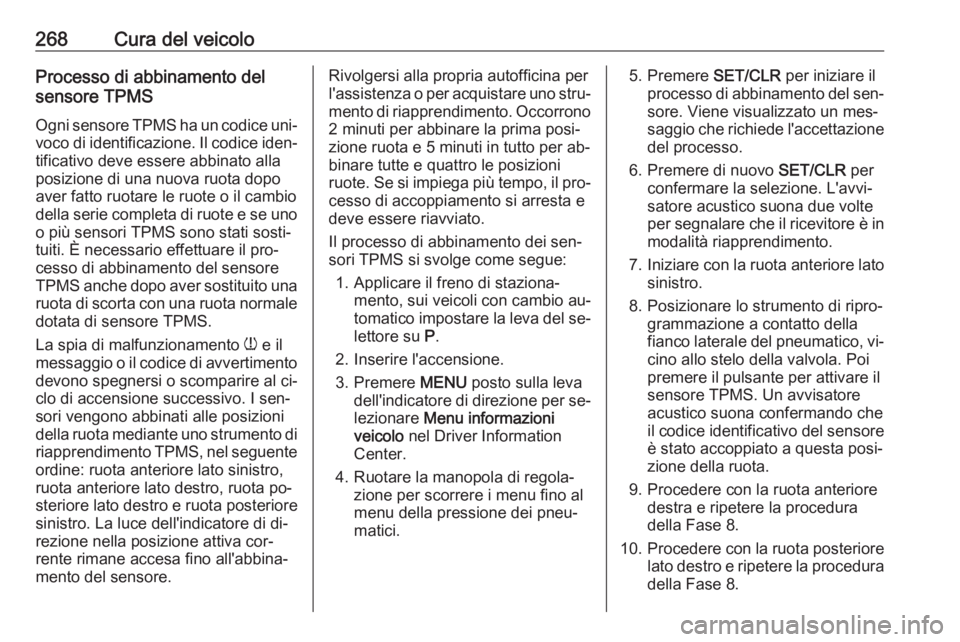

268Cura del veicoloProcesso di abbinamento del
sensore TPMS
Ogni sensore TPMS ha un codice uni‐ voco di identificazione. Il codice iden‐
tificativo deve essere abbinato alla
posizione di una nuova ruota dopo
aver fatto ruotare le ruote o il cambio
della serie completa di ruote e se uno
o più sensori TPMS sono stati sosti‐
tuiti. È necessario effettuare il pro‐ cesso di abbinamento del sensore
TPMS anche dopo aver sostituito una ruota di scorta con una ruota normale
dotata di sensore TPMS.
La spia di malfunzionamento w e il
messaggio o il codice di avvertimento devono spegnersi o scomparire al ci‐
clo di accensione successivo. I sen‐
sori vengono abbinati alle posizioni della ruota mediante uno strumento di
riapprendimento TPMS, nel seguente
ordine: ruota anteriore lato sinistro,
ruota anteriore lato destro, ruota po‐
steriore lato destro e ruota posteriore
sinistro. La luce dell'indicatore di di‐
rezione nella posizione attiva cor‐
rente rimane accesa fino all'abbina‐
mento del sensore.Rivolgersi alla propria autofficina per l'assistenza o per acquistare uno stru‐ mento di riapprendimento. Occorrono
2 minuti per abbinare la prima posi‐
zione ruota e 5 minuti in tutto per ab‐
binare tutte e quattro le posizioni
ruote. Se si impiega più tempo, il pro‐ cesso di accoppiamento si arresta e
deve essere riavviato.
Il processo di abbinamento dei sen‐ sori TPMS si svolge come segue:
1. Applicare il freno di staziona‐ mento, sui veicoli con cambio au‐
tomatico impostare la leva del se‐ lettore su P.
2. Inserire l'accensione.
3. Premere MENU posto sulla leva
dell'indicatore di direzione per se‐
lezionare Menu informazioni
veicolo nel Driver Information
Center.
4. Ruotare la manopola di regola‐ zione per scorrere i menu fino al
menu della pressione dei pneu‐
matici.5. Premere SET/CLR per iniziare il
processo di abbinamento del sen‐ sore. Viene visualizzato un mes‐saggio che richiede l'accettazione
del processo.
6. Premere di nuovo SET/CLR per
confermare la selezione. L'avvi‐
satore acustico suona due volte
per segnalare che il ricevitore è in
modalità riapprendimento.
7. Iniziare con la ruota anteriore lato
sinistro.
8. Posizionare lo strumento di ripro‐ grammazione a contatto della
fianco laterale del pneumatico, vi‐
cino allo stelo della valvola. Poi
premere il pulsante per attivare il
sensore TPMS. Un avvisatore
acustico suona confermando che
il codice identificativo del sensore è stato accoppiato a questa posi‐
zione della ruota.
9. Procedere con la ruota anteriore destra e ripetere la procedura
della Fase 8.
10. Procedere con la ruota posteriore
lato destro e ripetere la procedura della Fase 8.
