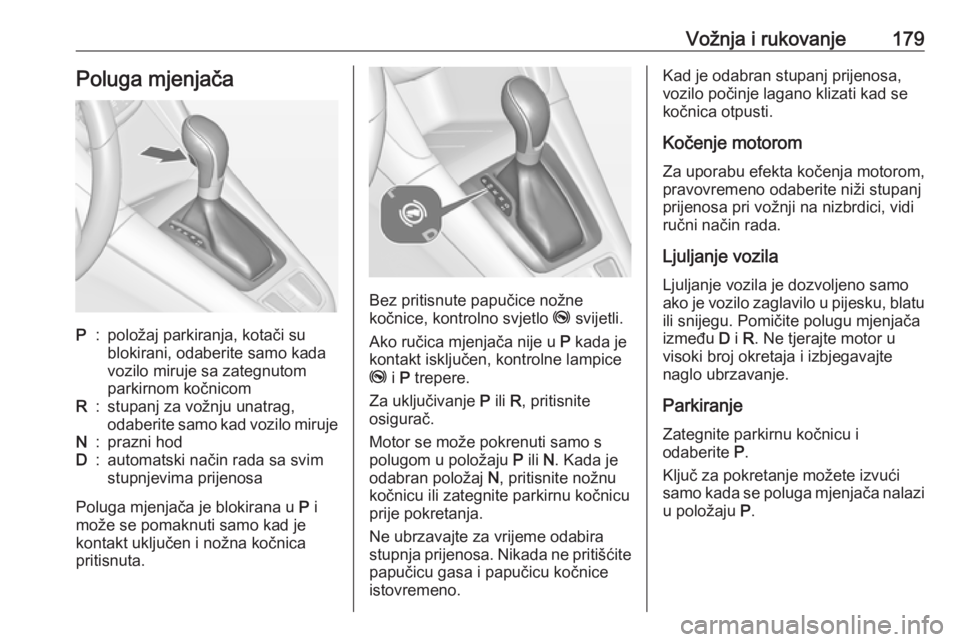

Vožnja i rukovanje179Poluga mjenjačaP:položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR:stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN:prazni hodD:automatski način rada sa svim
stupnjevima prijenosa
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako ručica mjenjača nije u P kada je
kontakt isključen, kontrolne lampice
j i P trepere.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu prije pokretanja.
Ne ubrzavajte za vrijeme odabira stupnja prijenosa. Nikada ne pritišćite papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila
Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
Parkiranje Zategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.

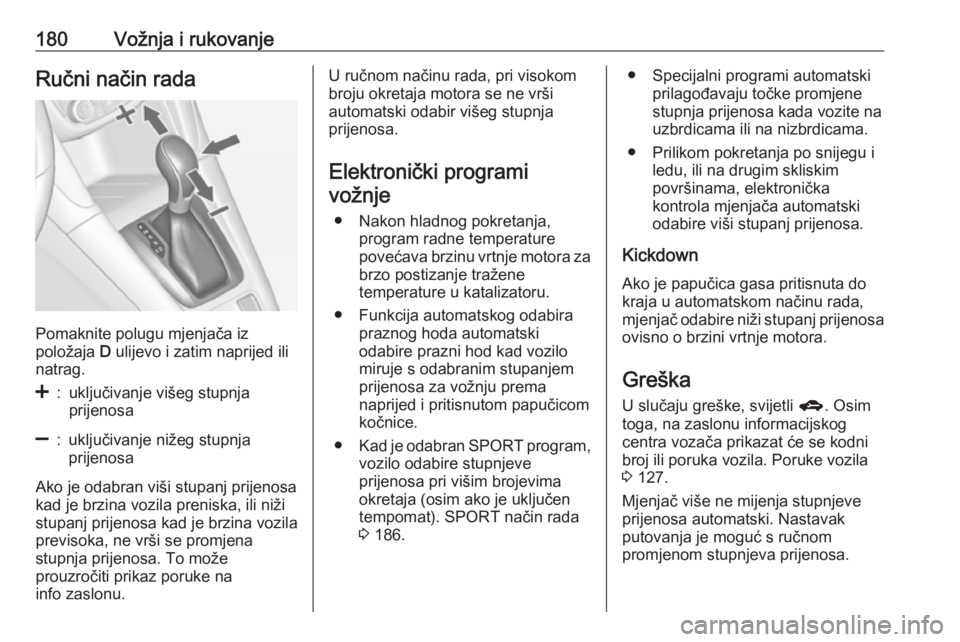

180Vožnja i rukovanjeRučni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo i zatim naprijed ili
natrag.
<:uključivanje višeg stupnja
prijenosa]:uključivanje nižeg stupnja
prijenosa
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
info zaslonu.
U ručnom načinu rada, pri visokom
broju okretaja motora se ne vrši
automatski odabir višeg stupnja
prijenosa.
Elektronički programivožnje
● Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
● Funkcija automatskog odabira praznog hoda automatski
odabire prazni hod kad vozilo
miruje s odabranim stupanjem
prijenosa za vožnju prema
naprijed i pritisnutom papučicom
kočnice.
● Kad je odabran SPORT program,
vozilo odabire stupnjeve
prijenosa pri višim brojevima
okretaja (osim ako je uključen
tempomat). SPORT način rada
3 186.● Specijalni programi automatski
prilagođavaju točke promjenestupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
● Prilikom pokretanja po snijegu i ledu, ili na drugim skliskim
površinama, elektronička
kontrola mjenjača automatski
odabire viši stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do
kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Greška U slučaju greške, svijetli g. Osim
toga, na zaslonu informacijskog
centra vozača prikazat će se kodni
broj ili poruka vozila. Poruke vozila
3 127.
Mjenjač više ne mijenja stupnjeve prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.

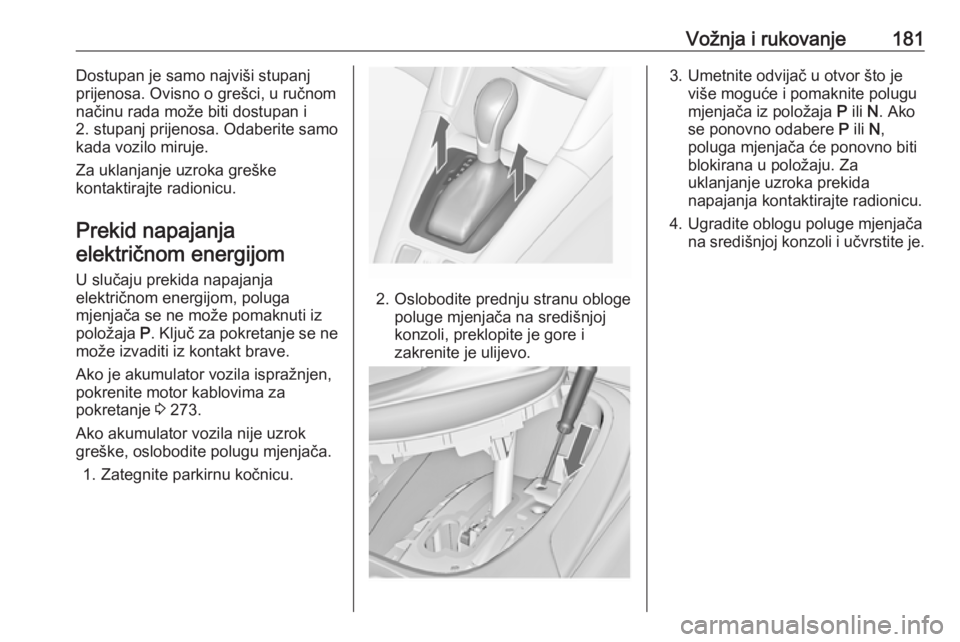

Vožnja i rukovanje181Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 273.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Umetnite odvijač u otvor što je više moguće i pomaknite polugu
mjenjača iz položaja P ili N. Ako
se ponovno odabere P ili N,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

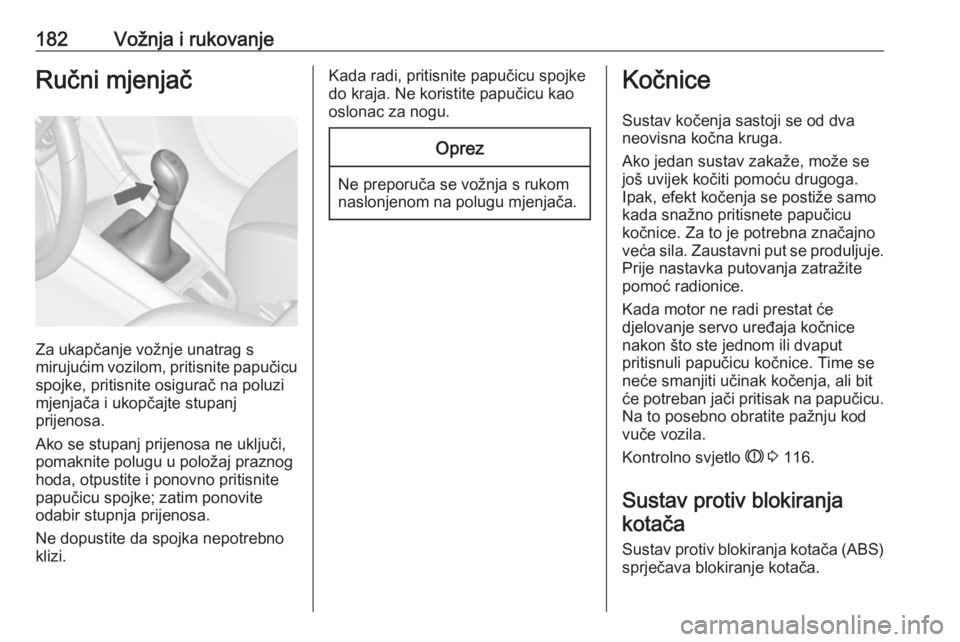

182Vožnja i rukovanjeRučni mjenjač
Za ukapčanje vožnje unatrag s
mirujućim vozilom, pritisnite papučicu
spojke, pritisnite osigurač na poluzi
mjenjača i ukopčajte stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 116.
Sustav protiv blokiranja kotača
Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.

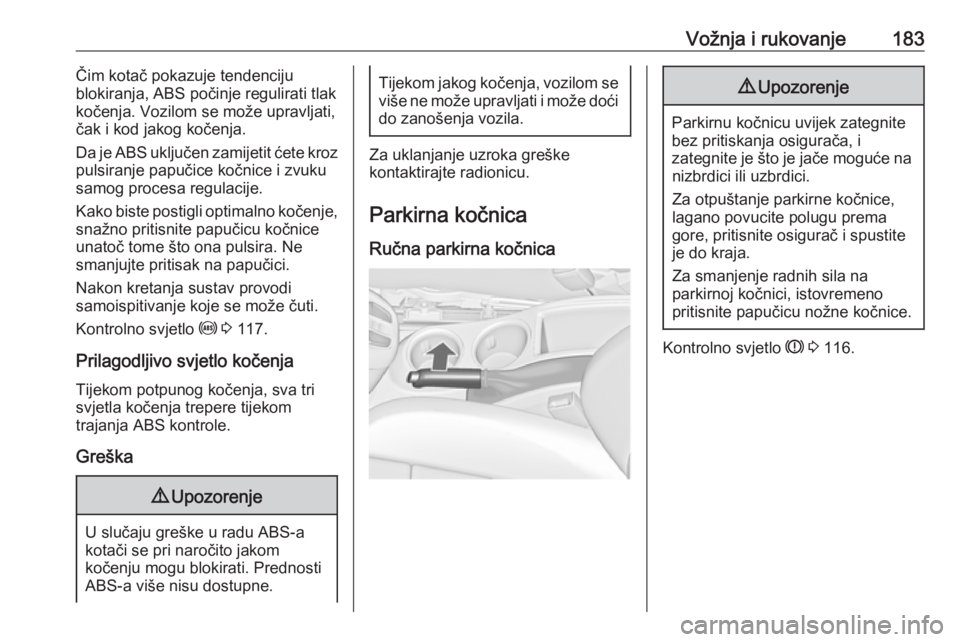

Vožnja i rukovanje183Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak
kočenja. Vozilom se može upravljati,
čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz
pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje,
snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 117.
Prilagodljivo svjetlo kočenja
Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
Greška9 Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.
Tijekom jakog kočenja, vozilom se više ne može upravljati i može doći do zanošenja vozila.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
Ručna parkirna kočnica
9 Upozorenje
Parkirnu kočnicu uvijek zategnite
bez pritiskanja osigurača, i
zategnite je što je jače moguće na nizbrdici ili uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema
gore, pritisnite osigurač i spustite
je do kraja.
Za smanjenje radnih sila na
parkirnoj kočnici, istovremeno
pritisnite papučicu nožne kočnice.
Kontrolno svjetlo R 3 116.

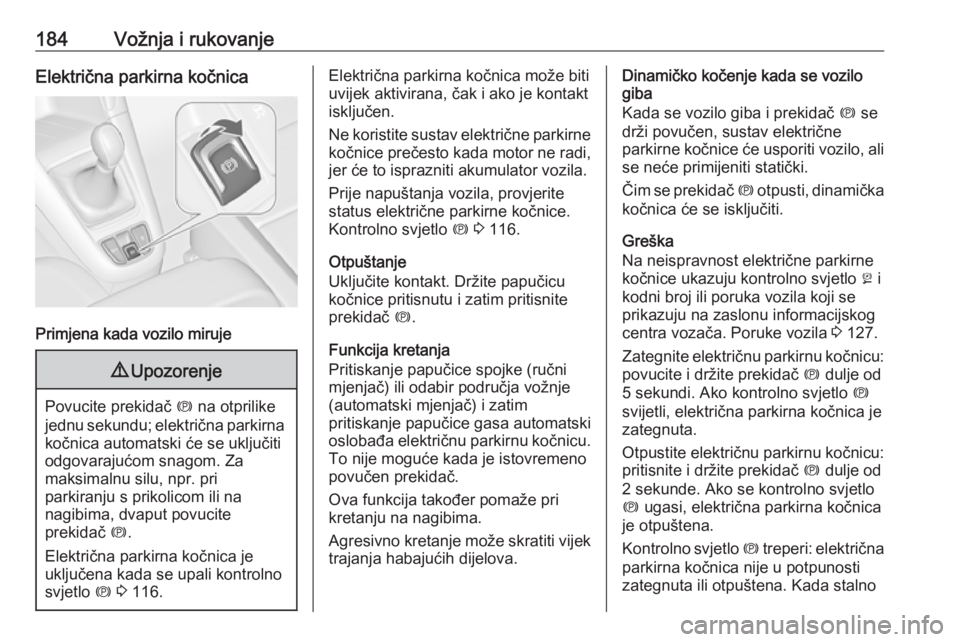

184Vožnja i rukovanjeElektrična parkirna kočnica
Primjena kada vozilo miruje
9Upozorenje
Povucite prekidač m na otprilike
jednu sekundu; električna parkirna kočnica automatski će se uključiti
odgovarajućom snagom. Za
maksimalnu silu, npr. pri
parkiranju s prikolicom ili na
nagibima, dvaput povucite
prekidač m.
Električna parkirna kočnica je
uključena kada se upali kontrolno
svjetlo m 3 116.
Električna parkirna kočnica može biti
uvijek aktivirana, čak i ako je kontakt
isključen.
Ne koristite sustav električne parkirne kočnice prečesto kada motor ne radi, jer će to isprazniti akumulator vozila.
Prije napuštanja vozila, provjerite
status električne parkirne kočnice.
Kontrolno svjetlo m 3 116.
Otpuštanje
Uključite kontakt. Držite papučicu
kočnice pritisnutu i zatim pritisnite
prekidač m.
Funkcija kretanja
Pritiskanje papučice spojke (ručni mjenjač) ili odabir područja vožnje
(automatski mjenjač) i zatim
pritiskanje papučice gasa automatski
oslobađa električnu parkirnu kočnicu.
To nije moguće kada je istovremeno
povučen prekidač.
Ova funkcija također pomaže pri
kretanju na nagibima.
Agresivno kretanje može skratiti vijek trajanja habajućih dijelova.Dinamičko kočenje kada se vozilo
giba
Kada se vozilo giba i prekidač m se
drži povučen, sustav električne
parkirne kočnice će usporiti vozilo, ali se neće primijeniti statički.
Čim se prekidač m otpusti, dinamička
kočnica će se isključiti.
Greška
Na neispravnost električne parkirne
kočnice ukazuju kontrolno svjetlo j i
kodni broj ili poruka vozila koji se
prikazuju na zaslonu informacijskog
centra vozača. Poruke vozila 3 127.
Zategnite električnu parkirnu kočnicu:
povucite i držite prekidač m dulje od
5 sekundi. Ako kontrolno svjetlo m
svijetli, električna parkirna kočnica je
zategnuta.
Otpustite električnu parkirnu kočnicu: pritisnite i držite prekidač m dulje od
2 sekunde. Ako se kontrolno svjetlo
m ugasi, električna parkirna kočnica
je otpuštena.
Kontrolno svjetlo m treperi: električna
parkirna kočnica nije u potpunosti
zategnuta ili otpuštena. Kada stalno

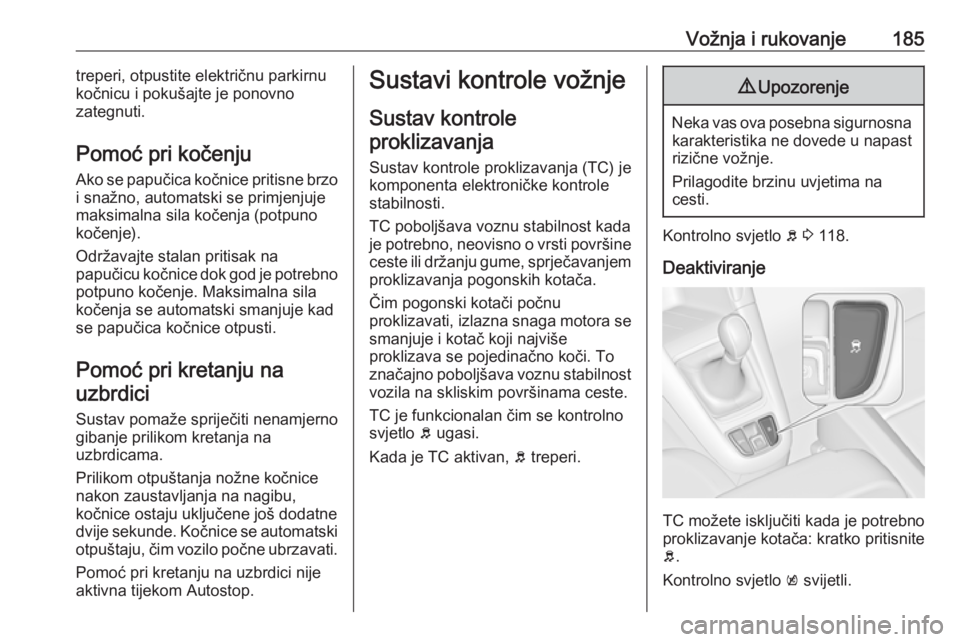

Vožnja i rukovanje185treperi, otpustite električnu parkirnu
kočnicu i pokušajte je ponovno
zategnuti.
Pomoć pri kočenju
Ako se papučica kočnice pritisne brzo
i snažno, automatski se primjenjuje
maksimalna sila kočenja (potpuno
kočenje).
Održavajte stalan pritisak na
papučicu kočnice dok god je potrebno potpuno kočenje. Maksimalna sila
kočenja se automatski smanjuje kad
se papučica kočnice otpusti.
Pomoć pri kretanju na uzbrdici
Sustav pomaže spriječiti nenamjerno
gibanje prilikom kretanja na
uzbrdicama.
Prilikom otpuštanja nožne kočnice
nakon zaustavljanja na nagibu,
kočnice ostaju uključene još dodatne
dvije sekunde. Kočnice se automatski otpuštaju, čim vozilo počne ubrzavati.
Pomoć pri kretanju na uzbrdici nije
aktivna tijekom Autostop.Sustavi kontrole vožnje
Sustav kontrole proklizavanja
Sustav kontrole proklizavanja (TC) je
komponenta elektroničke kontrole stabilnosti.
TC poboljšava voznu stabilnost kada
je potrebno, neovisno o vrsti površine
ceste ili držanju gume, sprječavanjem
proklizavanja pogonskih kotača.
Čim pogonski kotači počnu
proklizavati, izlazna snaga motora se
smanjuje i kotač koji najviše
proklizava se pojedinačno koči. To
značajno poboljšava voznu stabilnost vozila na skliskim površinama ceste.
TC je funkcionalan čim se kontrolno
svjetlo b ugasi.
Kada je TC aktivan, b treperi.9 Upozorenje
Neka vas ova posebna sigurnosna
karakteristika ne dovede u napast
rizične vožnje.
Prilagodite brzinu uvjetima na
cesti.
Kontrolno svjetlo b 3 118.
Deaktiviranje
TC možete isključiti kada je potrebno
proklizavanje kotača: kratko pritisnite
b .
Kontrolno svjetlo k svijetli.

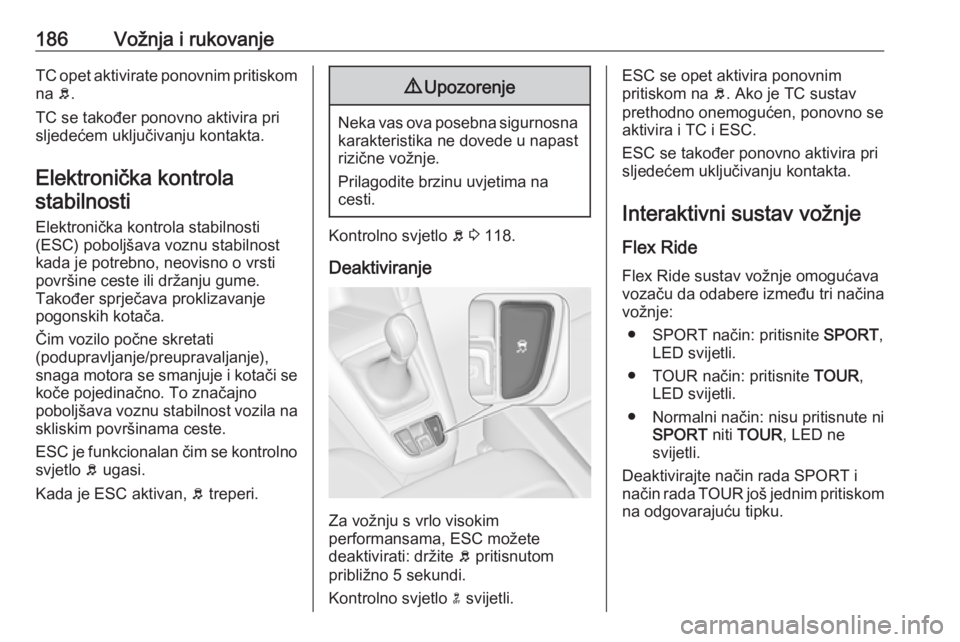

186Vožnja i rukovanjeTC opet aktivirate ponovnim pritiskomna b.
TC se također ponovno aktivira pri
sljedećem uključivanju kontakta.
Elektronička kontrolastabilnosti
Elektronička kontrola stabilnosti
(ESC) poboljšava voznu stabilnost kada je potrebno, neovisno o vrsti
površine ceste ili držanju gume.
Također sprječava proklizavanje pogonskih kotača.
Čim vozilo počne skretati
(podupravljanje/preupravaljanje),
snaga motora se smanjuje i kotači se
koče pojedinačno. To značajno
poboljšava voznu stabilnost vozila na skliskim površinama ceste.
ESC je funkcionalan čim se kontrolno
svjetlo b ugasi.
Kada je ESC aktivan, b treperi.9 Upozorenje
Neka vas ova posebna sigurnosna
karakteristika ne dovede u napast
rizične vožnje.
Prilagodite brzinu uvjetima na
cesti.
Kontrolno svjetlo b 3 118.
Deaktiviranje
Za vožnju s vrlo visokim
performansama, ESC možete
deaktivirati: držite b pritisnutom
približno 5 sekundi.
Kontrolno svjetlo n svijetli.
ESC se opet aktivira ponovnim
pritiskom na b. Ako je TC sustav
prethodno onemogućen, ponovno se
aktivira i TC i ESC.
ESC se također ponovno aktivira pri sljedećem uključivanju kontakta.
Interaktivni sustav vožnje
Flex Ride Flex Ride sustav vožnje omogućava
vozaču da odabere između tri načina
vožnje:
● SPORT način: pritisnite SPORT,
LED svijetli.
● TOUR način: pritisnite TOUR,
LED svijetli.
● Normalni način: nisu pritisnute ni SPORT niti TOUR , LED ne
svijetli.
Deaktivirajte način rada SPORT i
način rada TOUR još jednim pritiskom
na odgovarajuću tipku.

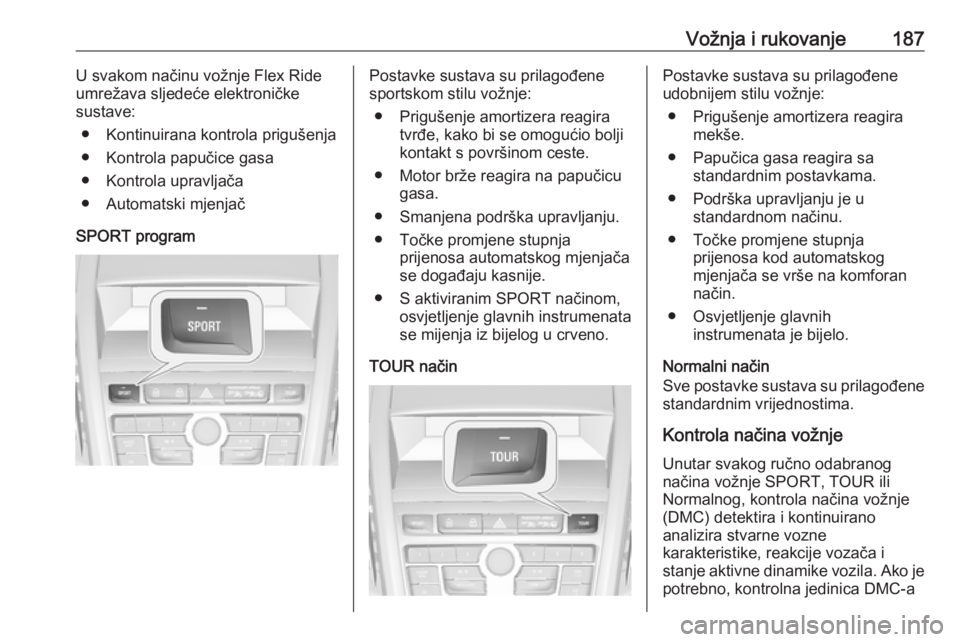

Vožnja i rukovanje187U svakom načinu vožnje Flex Rideumrežava sljedeće elektroničke
sustave:
● Kontinuirana kontrola prigušenja
● Kontrola papučice gasa
● Kontrola upravljača
● Automatski mjenjač
SPORT programPostavke sustava su prilagođene
sportskom stilu vožnje:
● Prigušenje amortizera reagira tvrđe, kako bi se omogućio boljikontakt s površinom ceste.
● Motor brže reagira na papučicu gasa.
● Smanjena podrška upravljanju. ● Točke promjene stupnja prijenosa automatskog mjenjača
se događaju kasnije.
● S aktiviranim SPORT načinom, osvjetljenje glavnih instrumenata
se mijenja iz bijelog u crveno.
TOUR načinPostavke sustava su prilagođene
udobnijem stilu vožnje:
● Prigušenje amortizera reagira mekše.
● Papučica gasa reagira sa standardnim postavkama.
● Podrška upravljanju je u standardnom načinu.
● Točke promjene stupnja prijenosa kod automatskog
mjenjača se vrše na komforan
način.
● Osvjetljenje glavnih instrumenata je bijelo.
Normalni način
Sve postavke sustava su prilagođene
standardnim vrijednostima.
Kontrola načina vožnje
Unutar svakog ručno odabranog
načina vožnje SPORT, TOUR ili
Normalnog, kontrola načina vožnje
(DMC) detektira i kontinuirano
analizira stvarne vozne
karakteristike, reakcije vozača i
stanje aktivne dinamike vozila. Ako je
potrebno, kontrolna jedinica DMC-a

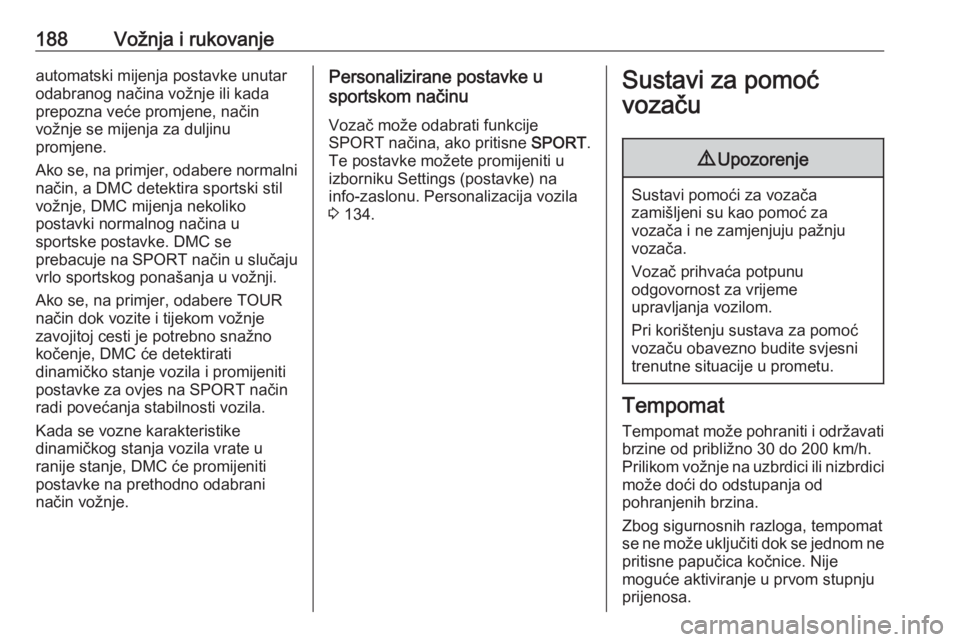

188Vožnja i rukovanjeautomatski mijenja postavke unutar
odabranog načina vožnje ili kada
prepozna veće promjene, način
vožnje se mijenja za duljinu
promjene.
Ako se, na primjer, odabere normalni
način, a DMC detektira sportski stil
vožnje, DMC mijenja nekoliko
postavki normalnog načina u
sportske postavke. DMC se
prebacuje na SPORT način u slučaju
vrlo sportskog ponašanja u vožnji.
Ako se, na primjer, odabere TOUR
način dok vozite i tijekom vožnje
zavojitoj cesti je potrebno snažno
kočenje, DMC će detektirati
dinamičko stanje vozila i promijeniti postavke za ovjes na SPORT način
radi povećanja stabilnosti vozila.
Kada se vozne karakteristike
dinamičkog stanja vozila vrate u
ranije stanje, DMC će promijeniti
postavke na prethodno odabrani
način vožnje.Personalizirane postavke u
sportskom načinu
Vozač može odabrati funkcije
SPORT načina, ako pritisne SPORT.
Te postavke možete promijeniti u
izborniku Settings (postavke) na
info-zaslonu. Personalizacija vozila
3 134.Sustavi za pomoć
vozaču9 Upozorenje
Sustavi pomoći za vozača
zamišljeni su kao pomoć za
vozača i ne zamjenjuju pažnju
vozača.
Vozač prihvaća potpunu
odgovornost za vrijeme
upravljanja vozilom.
Pri korištenju sustava za pomoć
vozaču obavezno budite svjesni
trenutne situacije u prometu.
Tempomat
Tempomat može pohraniti i održavati brzine od približno 30 do 200 km/h.
Prilikom vožnje na uzbrdici ili nizbrdici
može doći do odstupanja od
pohranjenih brzina.
Zbog sigurnosnih razloga, tempomat se ne može uključiti dok se jednom ne
pritisne papučica kočnice. Nije
moguće aktiviranje u prvom stupnju
prijenosa.
