OPEL ZAFIRA C 2016 Priručnik za vlasnika (in Croatian)

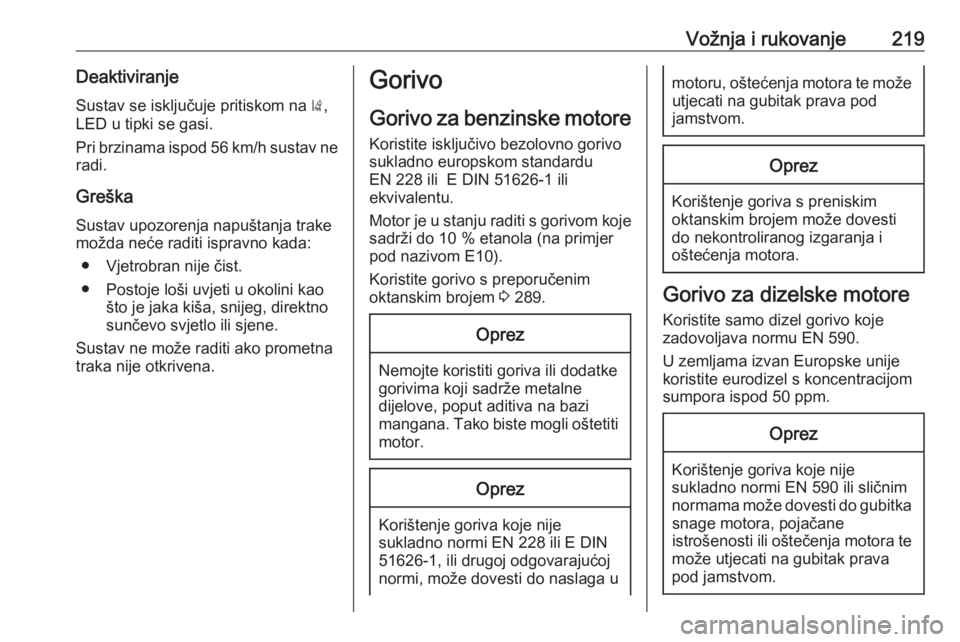

Vožnja i rukovanje219DeaktiviranjeSustav se isključuje pritiskom na ),
LED u tipki se gasi.
Pri brzinama ispod 56 km/h sustav ne radi.
Greška Sustav upozorenja napuštanja trake
možda neće raditi ispravno kada:
● Vjetrobran nije čist.
● Postoje loši uvjeti u okolini kao što je jaka kiša, snijeg, direktno
sunčevo svjetlo ili sjene.
Sustav ne može raditi ako prometna
traka nije otkrivena.Gorivo
Gorivo za benzinske motore
Koristite isključivo bezolovno gorivo
sukladno europskom standardu
EN 228 ili E DIN 51626-1 ili
ekvivalentu.
Motor je u stanju raditi s gorivom koje sadrži do 10 % etanola (na primjer
pod nazivom E10).
Koristite gorivo s preporučenim
oktanskim brojem 3 289.Oprez
Nemojte koristiti goriva ili dodatke
gorivima koji sadrže metalne
dijelove, poput aditiva na bazi
mangana. Tako biste mogli oštetiti motor.
Oprez
Korištenje goriva koje nijesukladno normi EN 228 ili E DIN
51626-1, ili drugoj odgovarajućoj
normi, može dovesti do naslaga u
motoru, oštećenja motora te može utjecati na gubitak prava pod
jamstvom.Oprez
Korištenje goriva s preniskim
oktanskim brojem može dovesti
do nekontroliranog izgaranja i
oštećenja motora.
Gorivo za dizelske motore
Koristite samo dizel gorivo koje
zadovoljava normu EN 590.
U zemljama izvan Europske unije
koristite eurodizel s koncentracijom
sumpora ispod 50 ppm.
Oprez
Korištenje goriva koje nije sukladno normi EN 590 ili sličnim
normama može dovesti do gubitka snage motora, pojačane
istrošenosti ili oštečenja motora te
može utjecati na gubitak prava
pod jamstvom.

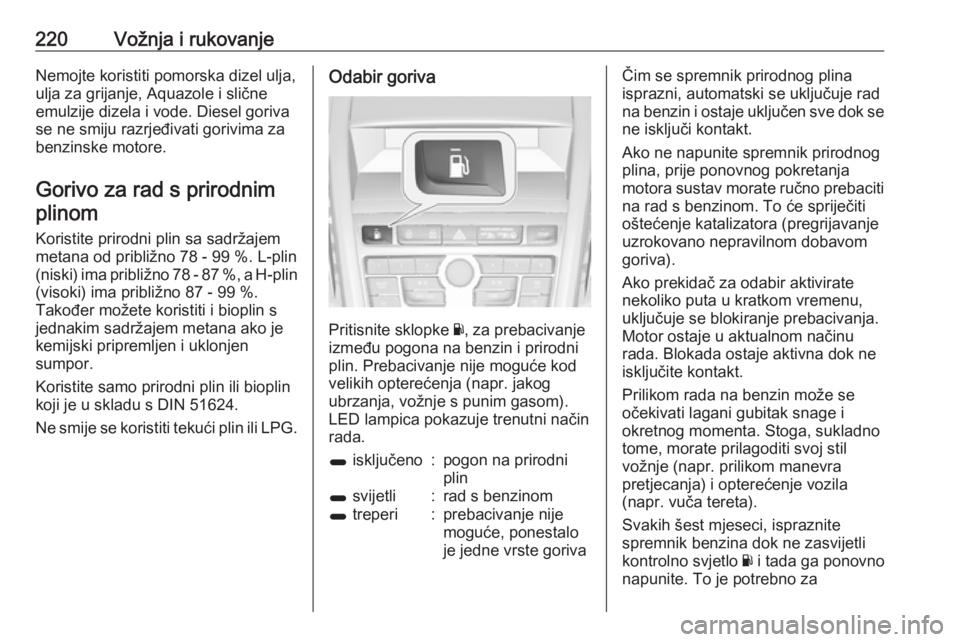

220Vožnja i rukovanjeNemojte koristiti pomorska dizel ulja,
ulja za grijanje, Aquazole i slične
emulzije dizela i vode. Diesel goriva
se ne smiju razrjeđivati gorivima za
benzinske motore.
Gorivo za rad s prirodnimplinom
Koristite prirodni plin sa sadržajem
metana od približno 78 - 99 %. L-plin
(niski) ima približno 78 - 87 %, a H-plin
(visoki) ima približno 87 - 99 %.
Također možete koristiti i bioplin s
jednakim sadržajem metana ako je
kemijski pripremljen i uklonjen
sumpor.
Koristite samo prirodni plin ili bioplin
koji je u skladu s DIN 51624.
Ne smije se koristiti tekući plin ili LPG.Odabir goriva
Pritisnite sklopke Y, za prebacivanje
između pogona na benzin i prirodni
plin. Prebacivanje nije moguće kod
velikih opterećenja (napr. jakog
ubrzanja, vožnje s punim gasom).
LED lampica pokazuje trenutni način
rada.
1 isključeno:pogon na prirodni
plin1 svijetli:rad s benzinom1 treperi:prebacivanje nije
moguće, ponestalo
je jedne vrste gorivaČim se spremnik prirodnog plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Ako ne napunite spremnik prirodnog
plina, prije ponovnog pokretanja
motora sustav morate ručno prebaciti na rad s benzinom. To će spriječiti
oštećenje katalizatora (pregrijavanje
uzrokovano nepravilnom dobavom
goriva).
Ako prekidač za odabir aktivirate nekoliko puta u kratkom vremenu,
uključuje se blokiranje prebacivanja.
Motor ostaje u aktualnom načinu
rada. Blokada ostaje aktivna dok ne
isključite kontakt.
Prilikom rada na benzin može se
očekivati lagani gubitak snage i
okretnog momenta. Stoga, sukladno
tome, morate prilagoditi svoj stil
vožnje (napr. prilikom manevra
pretjecanja) i opterećenje vozila
(napr. vuča tereta).
Svakih šest mjeseci, ispraznite
spremnik benzina dok ne zasvijetli
kontrolno svjetlo Y i tada ga ponovno
napunite. To je potrebno za

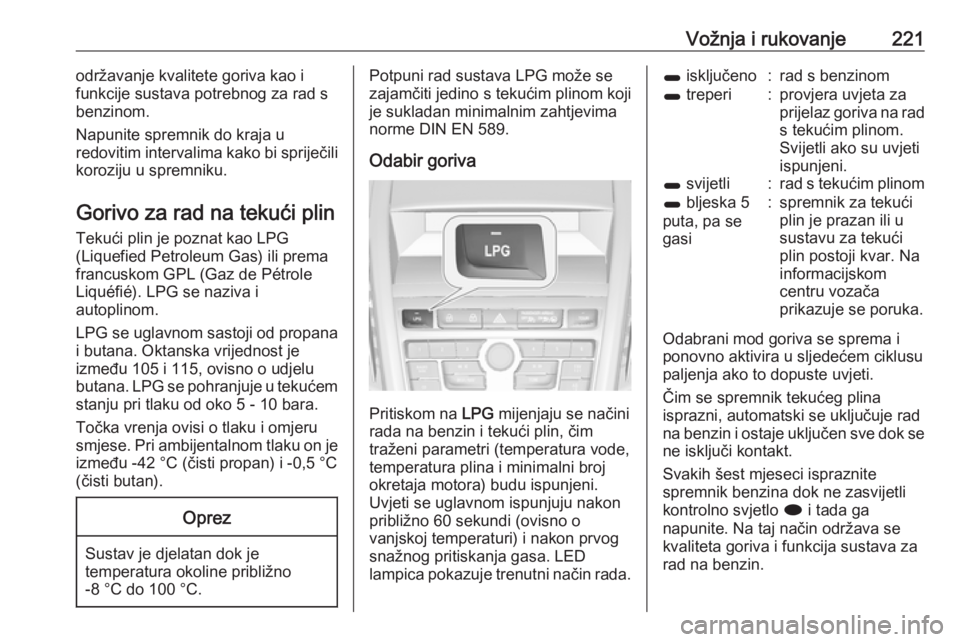

Vožnja i rukovanje221održavanje kvalitete goriva kao i
funkcije sustava potrebnog za rad s
benzinom.
Napunite spremnik do kraja u
redovitim intervalima kako bi spriječili
koroziju u spremniku.
Gorivo za rad na tekući plin
Tekući plin je poznat kao LPG
(Liquefied Petroleum Gas) ili prema
francuskom GPL (Gaz de Pétrole
Liquéfié). LPG se naziva i
autoplinom.
LPG se uglavnom sastoji od propana
i butana. Oktanska vrijednost je
između 105 i 115, ovisno o udjelu
butana. LPG se pohranjuje u tekućem stanju pri tlaku od oko 5 - 10 bara.
Točka vrenja ovisi o tlaku i omjeru
smjese. Pri ambijentalnom tlaku on je
između -42 °C (čisti propan) i -0,5 °C
(čisti butan).Oprez
Sustav je djelatan dok je
temperatura okoline približno
-8 °C do 100 °C.
Potpuni rad sustava LPG može se
zajamčiti jedino s tekućim plinom koji
je sukladan minimalnim zahtjevima
norme DIN EN 589.
Odabir goriva
Pritiskom na LPG mijenjaju se načini
rada na benzin i tekući plin, čim traženi parametri (temperatura vode,
temperatura plina i minimalni broj
okretaja motora) budu ispunjeni.
Uvjeti se uglavnom ispunjuju nakon
približno 60 sekundi (ovisno o
vanjskoj temperaturi) i nakon prvog
snažnog pritiskanja gasa. LED
lampica pokazuje trenutni način rada.
1 isključeno:rad s benzinom1 treperi:provjera uvjeta za
prijelaz goriva na rad
s tekućim plinom.
Svijetli ako su uvjeti
ispunjeni.1 svijetli:rad s tekućim plinom1 bljeska 5
puta, pa se
gasi:spremnik za tekući
plin je prazan ili u
sustavu za tekući
plin postoji kvar. Na
informacijskom
centru vozača
prikazuje se poruka.
Odabrani mod goriva se sprema i
ponovno aktivira u sljedećem ciklusu
paljenja ako to dopuste uvjeti.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Svakih šest mjeseci ispraznite spremnik benzina dok ne zasvijetli
kontrolno svjetlo i i tada ga
napunite. Na taj način održava se
kvaliteta goriva i funkcija sustava za
rad na benzin.

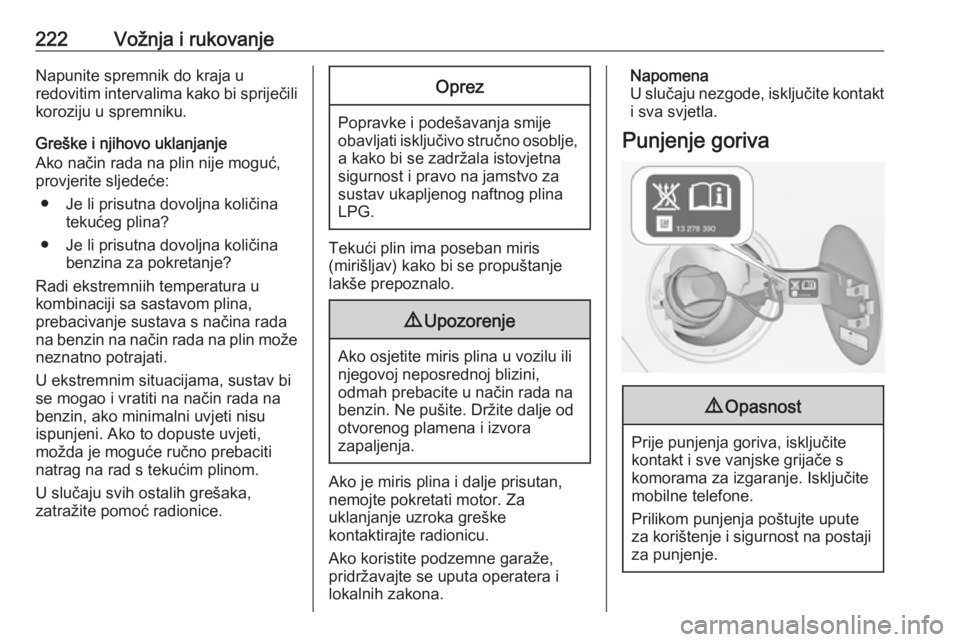

222Vožnja i rukovanjeNapunite spremnik do kraja u
redovitim intervalima kako bi spriječili koroziju u spremniku.
Greške i njihovo uklanjanje
Ako način rada na plin nije moguć,
provjerite sljedeće:
● Je li prisutna dovoljna količina tekućeg plina?
● Je li prisutna dovoljna količina benzina za pokretanje?
Radi ekstremniih temperatura u
kombinaciji sa sastavom plina,
prebacivanje sustava s načina rada
na benzin na način rada na plin može neznatno potrajati.
U ekstremnim situacijama, sustav bi
se mogao i vratiti na način rada na
benzin, ako minimalni uvjeti nisu
ispunjeni. Ako to dopuste uvjeti,
možda je moguće ručno prebaciti
natrag na rad s tekućim plinom.
U slučaju svih ostalih grešaka,
zatražite pomoć radionice.Oprez
Popravke i podešavanja smije
obavljati isključivo stručno osoblje, a kako bi se zadržala istovjetna
sigurnost i pravo na jamstvo za
sustav ukapljenog naftnog plina
LPG.
Tekući plin ima poseban miris
(mirišljav) kako bi se propuštanje
lakše prepoznalo.
9 Upozorenje
Ako osjetite miris plina u vozilu ili
njegovoj neposrednoj blizini,
odmah prebacite u način rada na
benzin. Ne pušite. Držite dalje od
otvorenog plamena i izvora
zapaljenja.
Ako je miris plina i dalje prisutan,
nemojte pokretati motor. Za
uklanjanje uzroka greške
kontaktirajte radionicu.
Ako koristite podzemne garaže,
pridržavajte se uputa operatera i
lokalnih zakona.
Napomena
U slučaju nezgode, isključite kontakt
i sva svjetla.
Punjenje goriva9 Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje. Isključite
mobilne telefone.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.

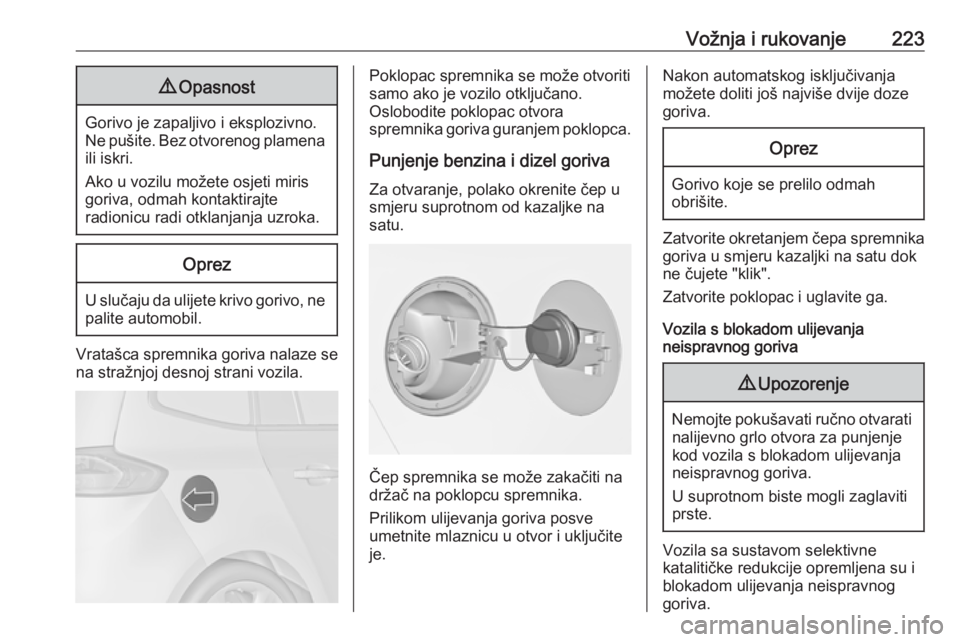

Vožnja i rukovanje2239Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel goriva
Za otvaranje, polako okrenite čep u
smjeru suprotnom od kazaljke na
satu.
Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog isključivanja
možete doliti još najviše dvije doze
goriva.Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite okretanjem čepa spremnika goriva u smjeru kazaljki na satu dok
ne čujete "klik".
Zatvorite poklopac i uglavite ga.
Vozila s blokadom ulijevanja
neispravnog goriva
9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Vozila sa sustavom selektivne
katalitičke redukcije opremljena su i
blokadom ulijevanja neispravnog
goriva.

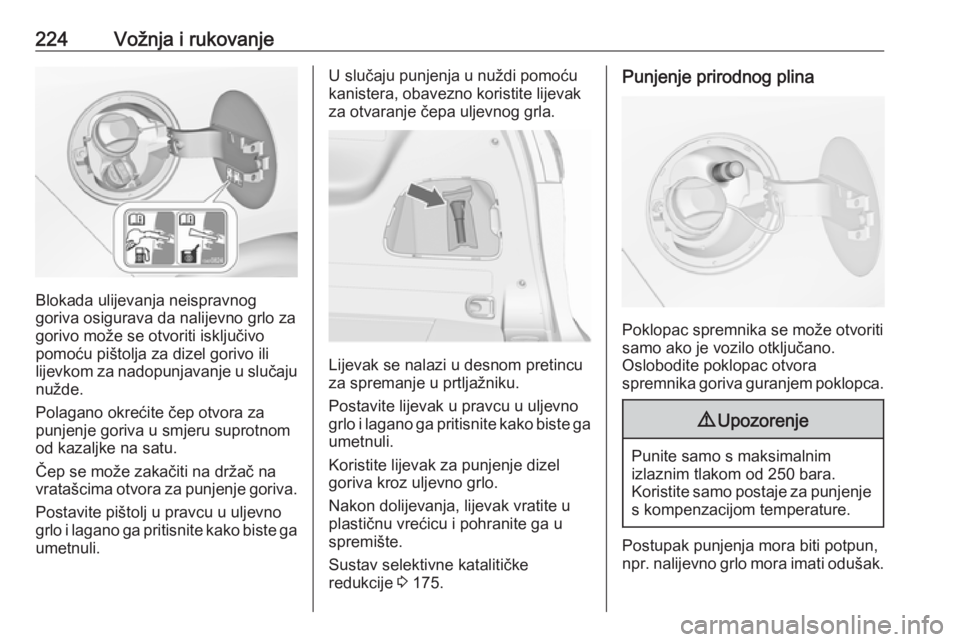

224Vožnja i rukovanje
Blokada ulijevanja neispravnog
goriva osigurava da nalijevno grlo za
gorivo može se otvoriti isključivo pomoću pištolja za dizel gorivo ili
lijevkom za nadopunjavanje u slučaju
nužde.
Polagano okrećite čep otvora za
punjenje goriva u smjeru suprotnom
od kazaljke na satu.
Čep se može zakačiti na držač na
vratašcima otvora za punjenje goriva.
Postavite pištolj u pravcu u uljevno
grlo i lagano ga pritisnite kako biste ga umetnuli.
U slučaju punjenja u nuždi pomoćukanistera, obavezno koristite lijevak
za otvaranje čepa uljevnog grla.
Lijevak se nalazi u desnom pretincu
za spremanje u prtljažniku.
Postavite lijevak u pravcu u uljevno
grlo i lagano ga pritisnite kako biste ga
umetnuli.
Koristite lijevak za punjenje dizel
goriva kroz uljevno grlo.
Nakon dolijevanja, lijevak vratite u
plastičnu vrećicu i pohranite ga u
spremište.
Sustav selektivne katalitičke
redukcije 3 175.
Punjenje prirodnog plina
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
9 Upozorenje
Punite samo s maksimalnim
izlaznim tlakom od 250 bara.
Koristite samo postaje za punjenje s kompenzacijom temperature.
Postupak punjenja mora biti potpun,
npr. nalijevno grlo mora imati odušak.

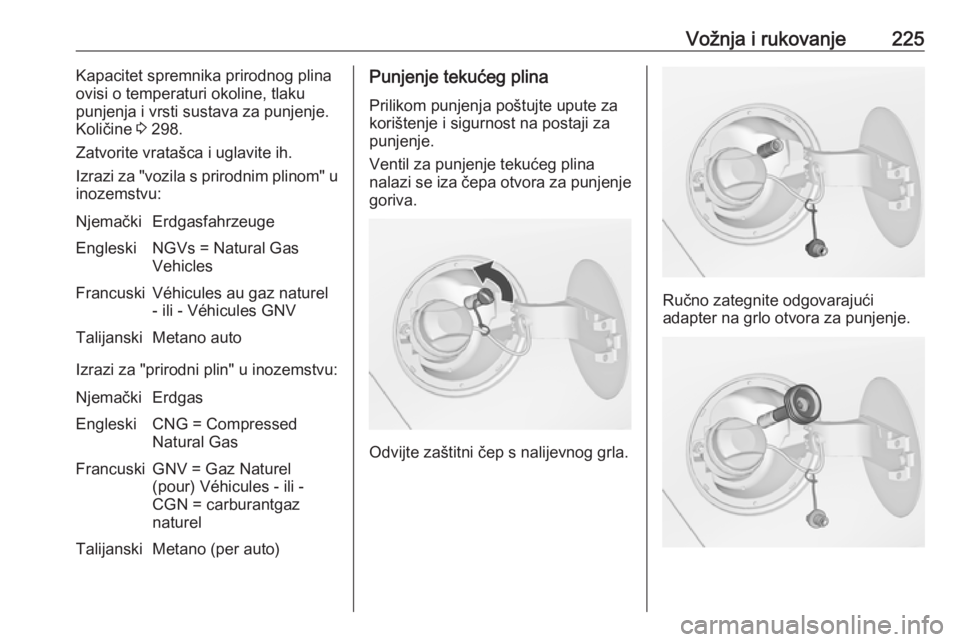

Vožnja i rukovanje225Kapacitet spremnika prirodnog plina
ovisi o temperaturi okoline, tlaku
punjenja i vrsti sustava za punjenje.
Količine 3 298.
Zatvorite vratašca i uglavite ih.
Izrazi za "vozila s prirodnim plinom" u
inozemstvu:NjemačkiErdgasfahrzeugeEngleskiNGVs = Natural Gas
VehiclesFrancuskiVéhicules au gaz naturel
- ili - Véhicules GNVTalijanskiMetano auto
Izrazi za "prirodni plin" u inozemstvu:
NjemačkiErdgasEngleskiCNG = Compressed
Natural GasFrancuskiGNV = Gaz Naturel
(pour) Véhicules - ili -
CGN = carburantgaz
naturelTalijanskiMetano (per auto)Punjenje tekućeg plina
Prilikom punjenja poštujte upute za
korištenje i sigurnost na postaji za
punjenje.
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje goriva.
Odvijte zaštitni čep s nalijevnog grla.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.

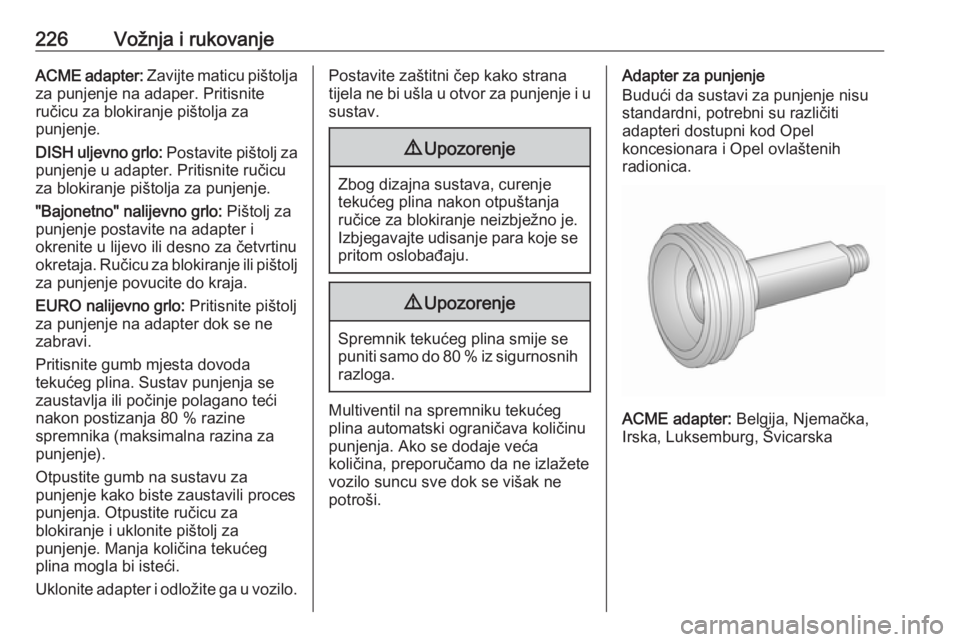

226Vožnja i rukovanjeACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH uljevno grlo: Postavite pištolj za
punjenje u adapter. Pritisnite ručicu
za blokiranje pištolja za punjenje.
"Bajonetno" nalijevno grlo: Pištolj za
punjenje postavite na adapter i
okrenite u lijevo ili desno za četvrtinu
okretaja. Ručicu za blokiranje ili pištolj
za punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb mjesta dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine
spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu za
punjenje kako biste zaustavili proces
punjenja. Otpustite ručicu za
blokiranje i uklonite pištolj za
punjenje. Manja količina tekućeg plina mogla bi isteći.
Uklonite adapter i odložite ga u vozilo.Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u
sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % iz sigurnosnih
razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska

Vožnja i rukovanje227
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH adapter: Bosna i Hercegovina,
Bugarska, Danska, Estonija,
Francuska, Grčka, Italija, Hrvatska,
Latvija, Litva, Makedonija, Austrija,
Poljska, Portugal, Rumunjska,
Švedska, Švicarska, Srbija,
Slovačka, Slovenija, Češka, Turska,
Ukrajina, Mađarska
Čep spremnika goriva Koristite samo originalne čepove
otvora spremnika goriva. Vozila s
dizelskim motorima imaju specijalan
čep spremnika goriva.
Potrošnja goriva - CO 2
emisija
Benzinski i dizel motori
Potrošnja goriva (mješovita vožnja)
kod modela Opel Zafira je u rasponu
od 9,0 do 4,1 l / 100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 177 do
109 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Motori na prirodni plin
Potrošnja plina (mješovita vožnja)
kod modela Opel Zafira iznosi
4,7 kg/100 km.
CO 2 emisija
(mješovita vožnja) iznosi
129 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.

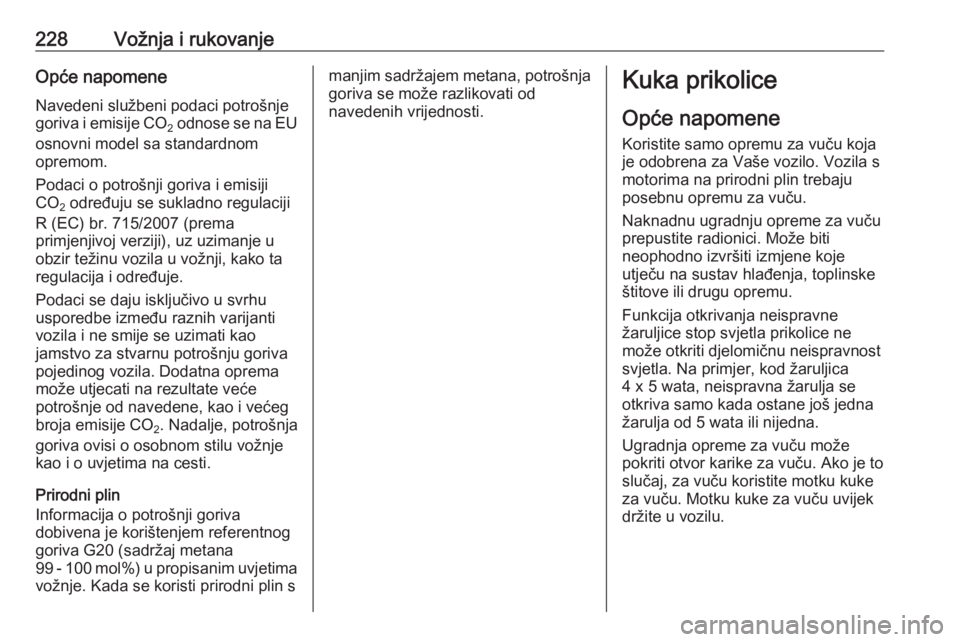

228Vožnja i rukovanjeOpće napomeneNavedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
R (EC) br. 715/2007 (prema
primjenjivoj verziji), uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Podaci se daju isključivo u svrhu
usporedbe između raznih varijanti
vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO 2. Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje kao i o uvjetima na cesti.
Prirodni plin
Informacija o potrošnji goriva
dobivena je korištenjem referentnog
goriva G20 (sadržaj metana
99 - 100 mol%) u propisanim uvjetima
vožnje. Kada se koristi prirodni plin smanjim sadržajem metana, potrošnja goriva se može razlikovati od
navedenih vrijednosti.Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo. Vozila s
motorima na prirodni plin trebaju
posebnu opremu za vuču.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod žaruljica
4 x 5 wata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od 5 wata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Motku kuke za vuču uvijek
držite u vozilu.
