Vožnja i rukovanje199Radarski uređaj
Radarski uređaj se nalazi iza maske
hladnjaka, ispod amblema marke.
9 Upozorenje
Radarski uređaj je pažljivo
centriran tokom proizvodnje. Zato,
nakon čeonog udesa, sistem više ne treba koristiti. Iako izgleda da je prednji branik neoštećen, senzor
iza njega može da bude van
položaja i da nepravilno reaguje.
Nakon svakog udesa, radionica
treba da proveri položaj senzora
adaptivnog tempomata i da ga
popravi.
Podešavanja
Podešavanja se mogu menjati u
meniju Auto collision preparation
(Automatska priprema za sudar) u
delu za personalizaciju vozila 3 135.
Kvar
Ako adaptivni tempomat privremeno
ne funkcioniše (npr. senzor pokriven ledom) ili ako postoji neka trajna
sistemska greška, poruka se
prikazuje na informacionom centru za
vozača.
Poruke vozila 3 128.
Upozorenje o čeonom sudaru
Sistem za upozoravanje o čeonom
sudaru pomaže vozaču da izbegne ili
smanji oštećenja usled čeonog
sudara.

200Vožnja i rukovanje
Vozilo ispred je označeno kontrolnomlampicom A.
Ako se vozilo prebrzo približava
vozilu koje je neposredno ispred
njega, aktiviraju se zvučno
upozorenje i upozorenje na
informacionom centru za vozača.
Preduslov je da sistem za
upozoravanje o čeonom sudaru bude aktiviran u meniju za personalizaciju
vozila 3 135 ili da ne bude deaktiviran
pritiskom na V (u zavisnosti od
sistema, videti sledeće).
U zavisnosti od opreme u vozilu, moguće su dve varijante sistema za
upozoravanje o čeonom sudaru:
● Sistem za upozoravanje o
čeonom sudaru sa radarskim
sistemom
na vozilima sa adaptivnim
tempomatom 3 192.
● Sistem za upozoravanje o
čeonom sudaru sa prednjom
kamerom
na vozilima sa tradicionalnim
tempomatom ili bez 3 190.Sistem za upozoravanje o
čeonom sudaru sa radarskim
sistemom
Sistem koristi radarski senzor iza
maske hladnjaka za detekciju vozila
neposredno ispred sebe, na pravcu,
na maksimalnom rastojanju od
150 metara.
Aktiviranje
Sistem za upozoravanje o čeonom
sudaru se automatski uključuje pri
brzini većoj od brzine hodanja ako
podešavanje Auto collision
preparation (Automatska priprema za sudar) nije deaktivirano u meniju za
personalizaciju vozila 3 135.
Biranje trenutka davanja upozorenja
Upozorenje može da se podesi da
bude neposredno, blagovremeno ili
rano.

Vožnja i rukovanje201
Kada se pritisne E; prikazuje se
trenutno podešavanje na
informacionom centru za vozača.
Ponovo pritisnuti E za promenu
trenutka davanja upozorenja.
Podešavanje se takođe prikazuje u gornjem redu informacionog centra
za vozača.Podešavanje trenutka davanja
upozorenja je povezano sa
podešavanjem rastojanja do vozila
ispred kod adaptivnog tempomata.
Znači da se promenom trenutka
davanja upozorenja menja
podešavanje rastojanja do vozila ispred kod adaptivnog tempomata.
Upozoravanje vozača
Zelena kontrolna lampica za vozilo
ispred A svetli na instrument tabli
kada sistem detektuje vozilo na
putanji kretanja. Kada udaljenost od
vozila koje se kreće ispred vas
postane suviše mala ili kada se
suviše brzo približavate drugom
vozilu i postoji opasnost od
neposrednog sudara, na
informacionom centru za vozača
iskače simbol za upozoravanje na
sudar. Istovremeno se aktivira
zvučno upozorenje.
Pritisnuti pedalu kočnice ako situacija to zahteva.

202Vožnja i rukovanjePodešavanjaPodešavanja se mogu menjati umeniju Auto collision preparation
(Automatska priprema za sudar) u
delu za personalizaciju vozila 3 135.
Sistem za upozoravanje o
čeonom sudaru sa prednjom
kamerom
Sistem za upozoravanje o čeonom sudaru koristi prednju kameru na
vetrobranu za detekciju vozila
neposredno ispred sebe, na pravcu,
na rastojanju od oko 60 metara.
Aktiviranje
Sistem za upozoravanje o čeonom
sudaru se automatski uključuje pri
brzini većoj od 40 km/h ako nije
deaktiviran pritiskom na V (videti u
nastavku).
Biranje trenutka davanja upozorenja Upozorenje može da se podesi da
bude neposredno, blagovremeno ili
rano.
Kada se pritisne V; prikazuje se
trenutno podešavanje na
informacionom centru za vozača.
Ponovo pritisnuti V za promenu
trenutka davanja upozorenja.
Upozoravanje vozača
Zelena kontrolna lampica za vozilo
ispred A svetli na instrument tabli
kada sistem detektuje vozilo na
putanji kretanja.
Kada udaljenost od vozila koje se
kreće ispred vas postane suviše mala ili kada se suviše brzo približavatedrugom vozilu i postoji opasnost od
neposrednog sudara, na
informacionom centru za vozača
iskače simbol za upozoravanje na
sudar.
Istovremeno se aktivira zvučno
upozorenje. Pritisnuti pedalu kočnice
ako situacija to zahteva.

Vožnja i rukovanje203Isključivanje
Sistem može da se deaktivira.
Pritisnuti V više puta sve dok se
sledeća poruka ne pojavi na
informacionom centru za vozača.
Opšte informacije za obe
varijante sistema za
upozoravanje o čeonom sudaru
9 Upozorenje
Sistem za upozoravanje o čeonom
sudaru je samo sistem za
upozoravanje i ne aktivira kočnice.
Ako se vozilo prebrzo približi
vozilu ispred sebe, vozač možda
neće imati dovoljno vremena da
izbegne sudar.
Vozač je isključivo odgovoran za
održavanje odgovarajućeg
rastojanja u skladu sa
saobraćajnim uslovima,
vremenskim uslovima i vidljivošću.
Vozač mora uvek da bude
potpuno koncentrisan na vožnju.
Vozač mora uvek da bude
spreman da aktivira kočnice.
Sistemska ograničenja
Sistem je projektovan da upozorava
samo na vozila, ali može da reaguje i
na druge metalne predmete.
Sistem za upozoravanje o čeonom
sudaru ne može da detektuje vozilo
ispred sebe i performanse njegovog
senzora su ograničene u sledećim
slučajevima:
● na krivudavim putevima;
● pri ograničenoj vidljivosti, npr. zbog magle, kiše i snega;
● kada je senzor pokriven snegom,
ledom, bljuzgavicom, blatom i
prljavštinom i kada je vetrobran
oštećen.
Obaveštenje o rastojanju do vozila ispred
Sistem za obaveštavanje o rastojanju
do vozila ispred prikazuje rastojanje
do vozila koje se kreće ispred. U
zavisnosti od opreme vozila, sistem
koristi radar iza maske hladnjaka ili
prednju kameru na vetrobranu u cilju
detekcije rastojanja do vozila koje se
nalazi neposredno ispred u istoj
saobraćajnoj traci. Aktivira se pri
brzinama većim od 40 km/h.
Prilikom detekcije vozila ispred,
prikazuje se rastojanje u sekundama
na stranici informacionog centra za
vozača 3 122. Pritisnuti MENU na
ručici pokazivača pravca za biranje
opcije Vehicle Information Menu
(Informacioni meni vozila) X i

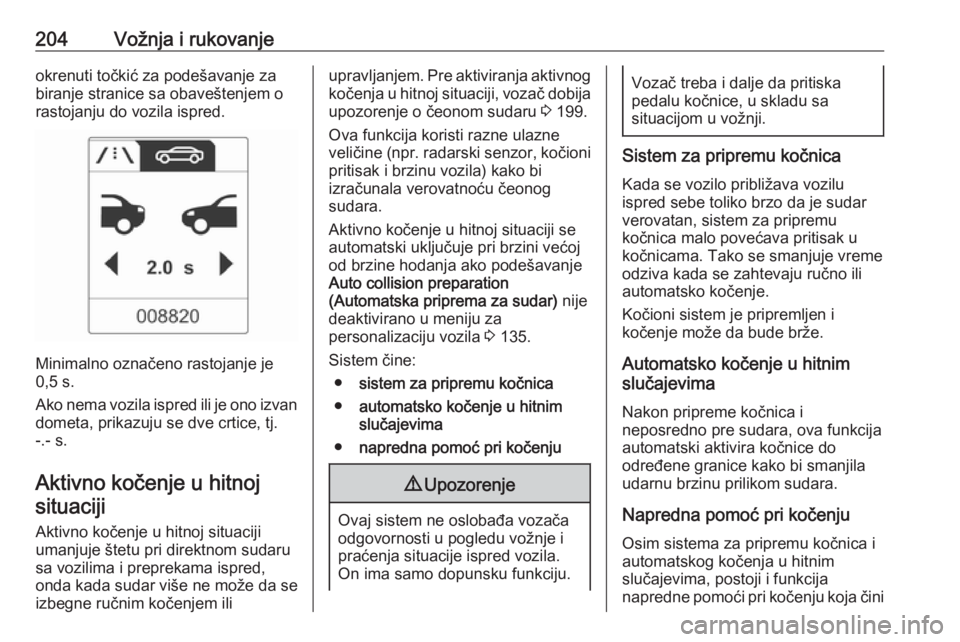

204Vožnja i rukovanjeokrenuti točkić za podešavanje za
biranje stranice sa obaveštenjem o
rastojanju do vozila ispred.
Minimalno označeno rastojanje je
0,5 s.
Ako nema vozila ispred ili je ono izvan dometa, prikazuju se dve crtice, tj.
-.- s.
Aktivno kočenje u hitnoj situaciji
Aktivno kočenje u hitnoj situaciji
umanjuje štetu pri direktnom sudaru
sa vozilima i preprekama ispred,
onda kada sudar više ne može da se
izbegne ručnim kočenjem ili
upravljanjem. Pre aktiviranja aktivnog
kočenja u hitnoj situaciji, vozač dobija upozorenje o čeonom sudaru 3 199.
Ova funkcija koristi razne ulazne
veličine (npr. radarski senzor, kočioni
pritisak i brzinu vozila) kako bi
izračunala verovatnoću čeonog
sudara.
Aktivno kočenje u hitnoj situaciji se
automatski uključuje pri brzini većoj
od brzine hodanja ako podešavanje
Auto collision preparation
(Automatska priprema za sudar) nije
deaktivirano u meniju za
personalizaciju vozila 3 135.
Sistem čine: ● sistem za pripremu kočnica
● automatsko kočenje u hitnim
slučajevima
● napredna pomoć pri kočenju9Upozorenje
Ovaj sistem ne oslobađa vozača
odgovornosti u pogledu vožnje i
praćenja situacije ispred vozila.
On ima samo dopunsku funkciju.
Vozač treba i dalje da pritiska
pedalu kočnice, u skladu sa
situacijom u vožnji.
Sistem za pripremu kočnica
Kada se vozilo približava vozilu
ispred sebe toliko brzo da je sudar
verovatan, sistem za pripremu
kočnica malo povećava pritisak u
kočnicama. Tako se smanjuje vreme
odziva kada se zahtevaju ručno ili
automatsko kočenje.
Kočioni sistem je pripremljen i
kočenje može da bude brže.
Automatsko kočenje u hitnim
slučajevima
Nakon pripreme kočnica i
neposredno pre sudara, ova funkcija
automatski aktivira kočnice do
određene granice kako bi smanjila
udarnu brzinu prilikom sudara.
Napredna pomoć pri kočenju
Osim sistema za pripremu kočnica i
automatskog kočenja u hitnim
slučajevima, postoji i funkcija
napredne pomoći pri kočenju koja čini

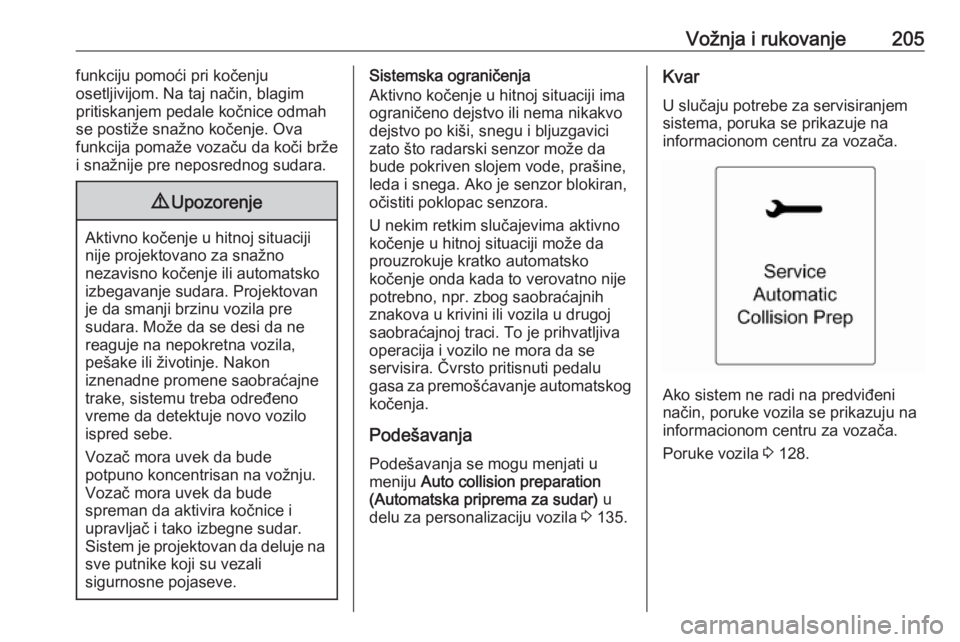

Vožnja i rukovanje205funkciju pomoći pri kočenju
osetljivijom. Na taj način, blagim
pritiskanjem pedale kočnice odmah
se postiže snažno kočenje. Ova
funkcija pomaže vozaču da koči brže
i snažnije pre neposrednog sudara.9 Upozorenje
Aktivno kočenje u hitnoj situaciji
nije projektovano za snažno
nezavisno kočenje ili automatsko
izbegavanje sudara. Projektovan je da smanji brzinu vozila pre
sudara. Može da se desi da ne reaguje na nepokretna vozila,
pešake ili životinje. Nakon
iznenadne promene saobraćajne
trake, sistemu treba određeno
vreme da detektuje novo vozilo
ispred sebe.
Vozač mora uvek da bude
potpuno koncentrisan na vožnju.
Vozač mora uvek da bude
spreman da aktivira kočnice i
upravljač i tako izbegne sudar.
Sistem je projektovan da deluje na
sve putnike koji su vezali
sigurnosne pojaseve.
Sistemska ograničenja
Aktivno kočenje u hitnoj situaciji ima
ograničeno dejstvo ili nema nikakvo
dejstvo po kiši, snegu i bljuzgavici
zato što radarski senzor može da
bude pokriven slojem vode, prašine,
leda i snega. Ako je senzor blokiran,
očistiti poklopac senzora.
U nekim retkim slučajevima aktivno
kočenje u hitnoj situaciji može da
prouzrokuje kratko automatsko
kočenje onda kada to verovatno nije
potrebno, npr. zbog saobraćajnih
znakova u krivini ili vozila u drugoj
saobraćajnoj traci. To je prihvatljiva operacija i vozilo ne mora da se
servisira. Čvrsto pritisnuti pedalu
gasa za premošćavanje automatskog
kočenja.
Podešavanja Podešavanja se mogu menjati u
meniju Auto collision preparation
(Automatska priprema za sudar) u
delu za personalizaciju vozila 3 135.Kvar
U slučaju potrebe za servisiranjem
sistema, poruka se prikazuje na
informacionom centru za vozača.
Ako sistem ne radi na predviđeni
način, poruke vozila se prikazuju na
informacionom centru za vozača.
Poruke vozila 3 128.

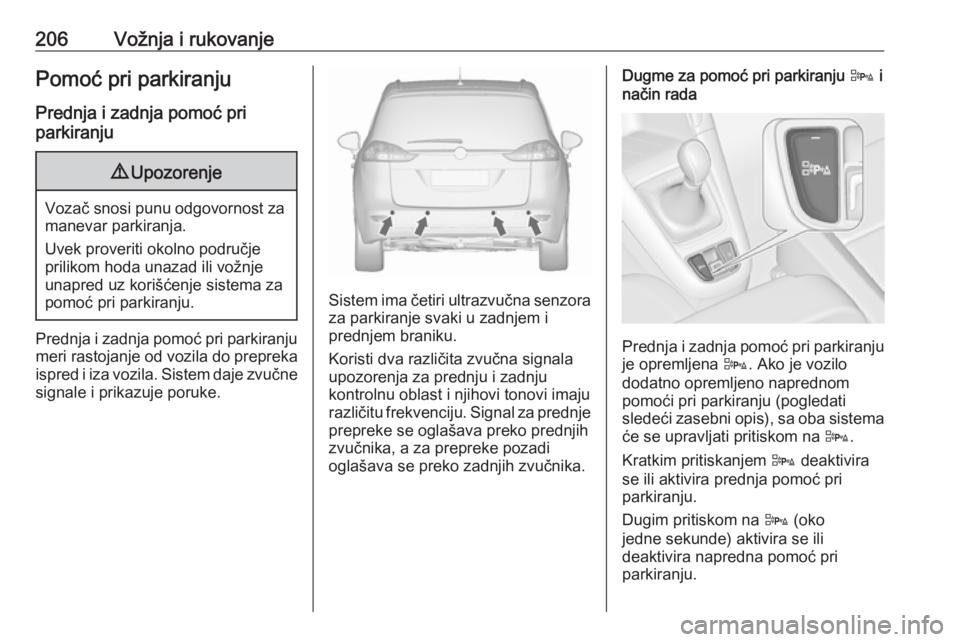

206Vožnja i rukovanjePomoć pri parkiranju
Prednja i zadnja pomoć pri
parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad ili vožnje
unapred uz korišćenje sistema za
pomoć pri parkiranju.
Prednja i zadnja pomoć pri parkiranju meri rastojanje od vozila do prepreka
ispred i iza vozila. Sistem daje zvučne signale i prikazuje poruke.
Sistem ima četiri ultrazvučna senzora za parkiranje svaki u zadnjem i
prednjem braniku.
Koristi dva različita zvučna signala
upozorenja za prednju i zadnju
kontrolnu oblast i njihovi tonovi imaju
različitu frekvenciju. Signal za prednje
prepreke se oglašava preko prednjih
zvučnika, a za prepreke pozadi
oglašava se preko zadnjih zvučnika.
Dugme za pomoć pri parkiranju D i
način rada
Prednja i zadnja pomoć pri parkiranju je opremljena D. Ako je vozilo
dodatno opremljeno naprednom
pomoći pri parkiranju (pogledati
sledeći zasebni opis), sa oba sistema
će se upravljati pritiskom na D.
Kratkim pritiskanjem D deaktivira
se ili aktivira prednja pomoć pri
parkiranju.
Dugim pritiskom na D (oko
jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.

Vožnja i rukovanje207Korišćenje tastera za rukovanje
sistemima na sledeći način:
● Aktivna prednja i zadnja pomoć pri parkiranju: kratkim
pritiskanjem deaktivira se
prednja i zadnja pomoć pri
parkiranju.
● Prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen prenosa za kretanje unapred.
● Aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja
pomoć pri parkiranju.
● Aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri parkiranju.
● Napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratkim
pritiskom deaktiviraju se oba
sistema.Aktiviranje
Kada je uključen stepen prenosa za
hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Prednja pomoć pri parkiranju se
takođe aktivira automatski pri
brzinama do 11 km/h.
Svetleći LED koji se nalazi u dugmetu
pomoći pri parkiranju pokazuje da je
sistem spreman za rad.
Ako vozilo dostigne brzinu od
11 km/h, prednja pomoć pri parkiranju
se deaktivira. Prednja pomoć pri
parkiranju uvek se ponovo uključuje
kada brzina vozila padne ispod
11 km/h.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza i ispred vozila. U
zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja. Interval između
zvučnih signala postaje kraći kako se
vozilo približava prepreci. Kada je rastojanje manje od oko 30 cm, zvuk
je neprekidan.Osim toga, rastojanje do prepreka
može se prikazati na informacionom
centru za vozača 3 122.
Rastojanje do prepreke ispred i iza
označava se promenljivim linijama
rastojanja oko vozila.
Zadnje prepreke se signaliziraju
zvučno i vizuelno u isto vreme.
Prednje prepreke se prvo signaliziraju
vizuelno. Na rastojanjima manjim od
80 cm takođe se oglašava zvučni
signal.
Prikazivanje rastojanja na
informacionom centru za vozača
mogu da blokiraju poruke vozila
većeg prioriteta. Nakon odobravanja

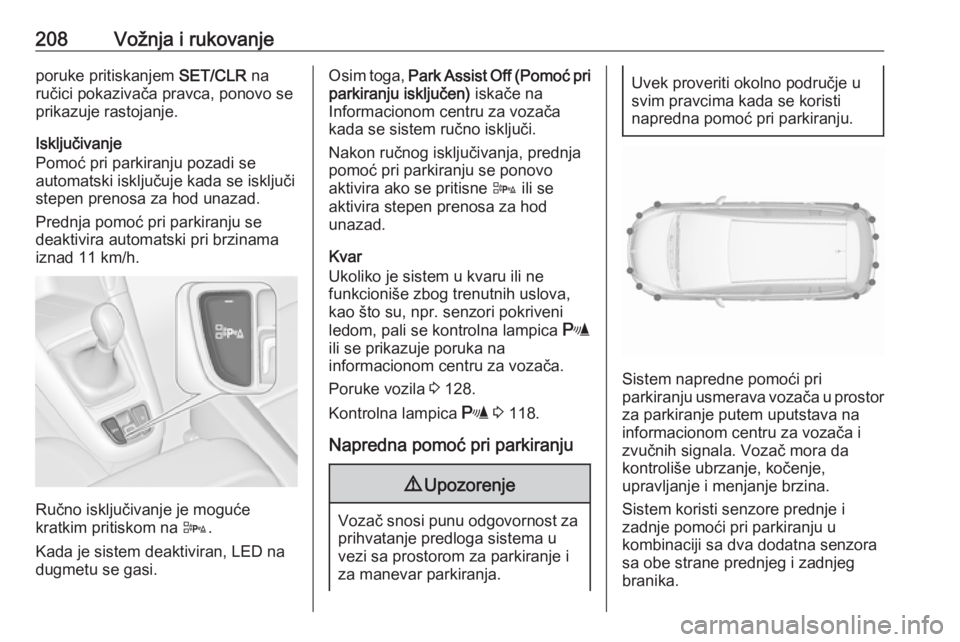

208Vožnja i rukovanjeporuke pritiskanjem SET/CLR na
ručici pokazivača pravca, ponovo se
prikazuje rastojanje.
Isključivanje
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.
Ručno isključivanje je moguće
kratkim pritiskom na D.
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga, Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača
kada se sistem ručno isključi.
Nakon ručnog isključivanja, prednja
pomoć pri parkiranju se ponovo
aktivira ako se pritisne D ili se
aktivira stepen prenosa za hod
unazad.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
kao što su, npr. senzori pokriveni
ledom, pali se kontrolna lampica r
ili se prikazuje poruka na informacionom centru za vozača.
Poruke vozila 3 128.
Kontrolna lampica r 3 118.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.
Sistem napredne pomoći pri
parkiranju usmerava vozača u prostor
za parkiranje putem uputstava na
informacionom centru za vozača i
zvučnih signala. Vozač mora da
kontroliše ubrzanje, kočenje,
upravljanje i menjanje brzina.
Sistem koristi senzore prednje i
zadnje pomoći pri parkiranju u
kombinaciji sa dva dodatna senzora
sa obe strane prednjeg i zadnjeg
branika.
