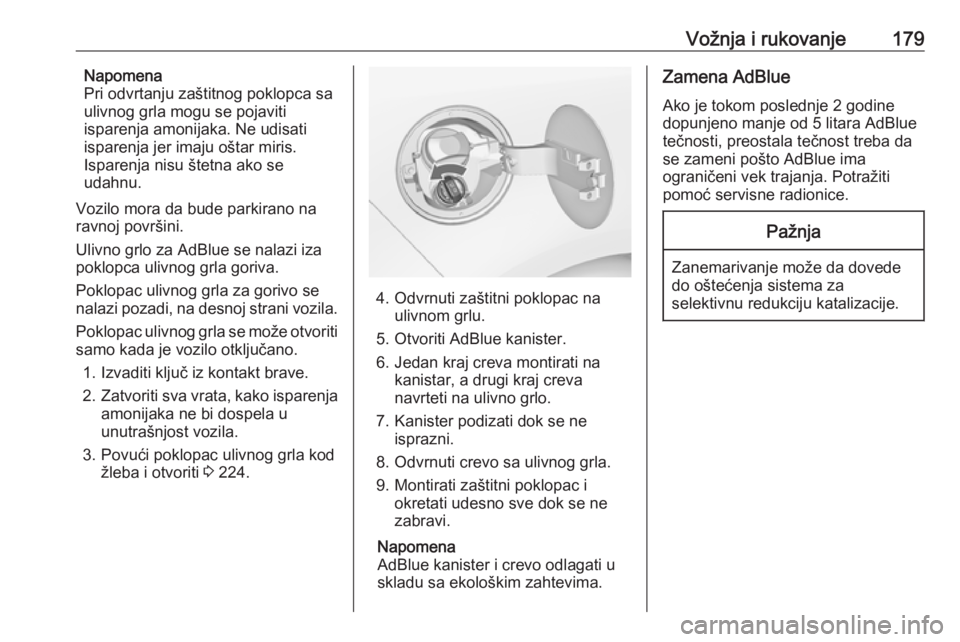

Vožnja i rukovanje179Napomena
Pri odvrtanju zaštitnog poklopca sa
ulivnog grla mogu se pojaviti
isparenja amonijaka. Ne udisati
isparenja jer imaju oštar miris.
Isparenja nisu štetna ako se
udahnu.
Vozilo mora da bude parkirano na ravnoj površini.
Ulivno grlo za AdBlue se nalazi iza
poklopca ulivnog grla goriva.
Poklopac ulivnog grla za gorivo se
nalazi pozadi, na desnoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
1. Izvaditi ključ iz kontakt brave.
2. Zatvoriti sva vrata, kako isparenja
amonijaka ne bi dospela u
unutrašnjost vozila.
3. Povući poklopac ulivnog grla kod žleba i otvoriti 3 224.
4. Odvrnuti zaštitni poklopac na
ulivnom grlu.
5. Otvoriti AdBlue kanister.
6. Jedan kraj creva montirati na kanistar, a drugi kraj creva
navrteti na ulivno grlo.
7. Kanister podizati dok se ne isprazni.
8. Odvrnuti crevo sa ulivnog grla.
9. Montirati zaštitni poklopac i okretati udesno sve dok se ne
zabravi.
Napomena
AdBlue kanister i crevo odlagati u
skladu sa ekološkim zahtevima.
Zamena AdBlue
Ako je tokom poslednje 2 godine
dopunjeno manje od 5 litara AdBlue tečnosti, preostala tečnost treba da
se zameni pošto AdBlue ima
ograničeni vek trajanja. Potražiti
pomoć servisne radionice.Pažnja
Zanemarivanje može da dovede
do oštećenja sistema za
selektivnu redukciju katalizacije.

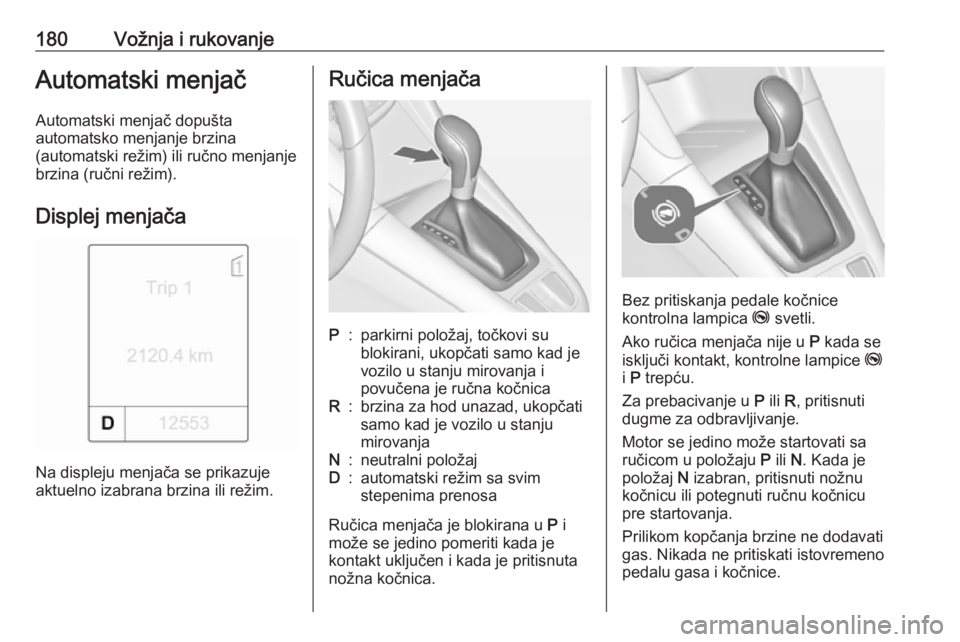

180Vožnja i rukovanjeAutomatski menjač
Automatski menjač dopušta
automatsko menjanje brzina
(automatski režim) ili ručno menjanje
brzina (ručni režim).
Displej menjača
Na displeju menjača se prikazuje
aktuelno izabrana brzina ili režim.
Ručica menjačaP:parkirni položaj, točkovi su
blokirani, ukopčati samo kad je
vozilo u stanju mirovanja i
povučena je ručna kočnicaR:brzina za hod unazad, ukopčati
samo kad je vozilo u stanju
mirovanjaN:neutralni položajD:automatski režim sa svim
stepenima prenosa
Ručica menjača je blokirana u P i
može se jedino pomeriti kada je kontakt uključen i kada je pritisnuta
nožna kočnica.
Bez pritiskanja pedale kočnice
kontrolna lampica j svetli.
Ako ručica menjača nije u P kada se
isključi kontakt, kontrolne lampice j
i P trepću.
Za prebacivanje u P ili R, pritisnuti
dugme za odbravljivanje.
Motor se jedino može startovati sa
ručicom u položaju P ili N. Kada je
položaj N izabran, pritisnuti nožnu
kočnicu ili potegnuti ručnu kočnicu pre startovanja.
Prilikom kopčanja brzine ne dodavati
gas. Nikada ne pritiskati istovremeno
pedalu gasa i kočnice.

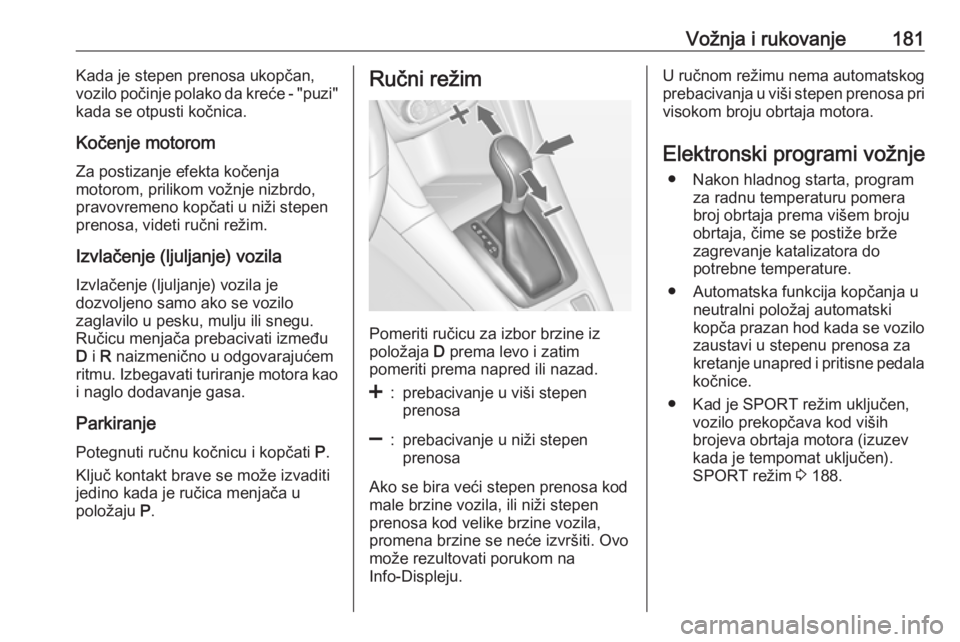

Vožnja i rukovanje181Kada je stepen prenosa ukopčan,
vozilo počinje polako da kreće - "puzi"
kada se otpusti kočnica.
Kočenje motorom Za postizanje efekta kočenja
motorom, prilikom vožnje nizbrdo,
pravovremeno kopčati u niži stepen
prenosa, videti ručni režim.
Izvlačenje (ljuljanje) vozila Izvlačenje (ljuljanje) vozila je
dozvoljeno samo ako se vozilo
zaglavilo u pesku, mulju ili snegu.
Ručicu menjača prebacivati između
D i R naizmenično u odgovarajućem
ritmu. Izbegavati turiranje motora kao i naglo dodavanje gasa.
Parkiranje Potegnuti ručnu kočnicu i kopčati P.
Ključ kontakt brave se može izvaditi
jedino kada je ručica menjača u
položaju P.Ručni režim
Pomeriti ručicu za izbor brzine iz
položaja D prema levo i zatim
pomeriti prema napred ili nazad.
<:prebacivanje u viši stepen
prenosa]:prebacivanje u niži stepen
prenosa
Ako se bira veći stepen prenosa kod
male brzine vozila, ili niži stepen
prenosa kod velike brzine vozila,
promena brzine se neće izvršiti. Ovo može rezultovati porukom na
Info-Displeju.
U ručnom režimu nema automatskog prebacivanja u viši stepen prenosa pri
visokom broju obrtaja motora.
Elektronski programi vožnje ● Nakon hladnog starta, program za radnu temperaturu pomera
broj obrtaja prema višem broju
obrtaja, čime se postiže brže
zagrevanje katalizatora do
potrebne temperature.
● Automatska funkcija kopčanja u neutralni položaj automatski
kopča prazan hod kada se vozilo zaustavi u stepenu prenosa za
kretanje unapred i pritisne pedala
kočnice.
● Kad je SPORT režim uključen, vozilo prekopčava kod viših
brojeva obrtaja motora (izuzev
kada je tempomat uključen).
SPORT režim 3 188.

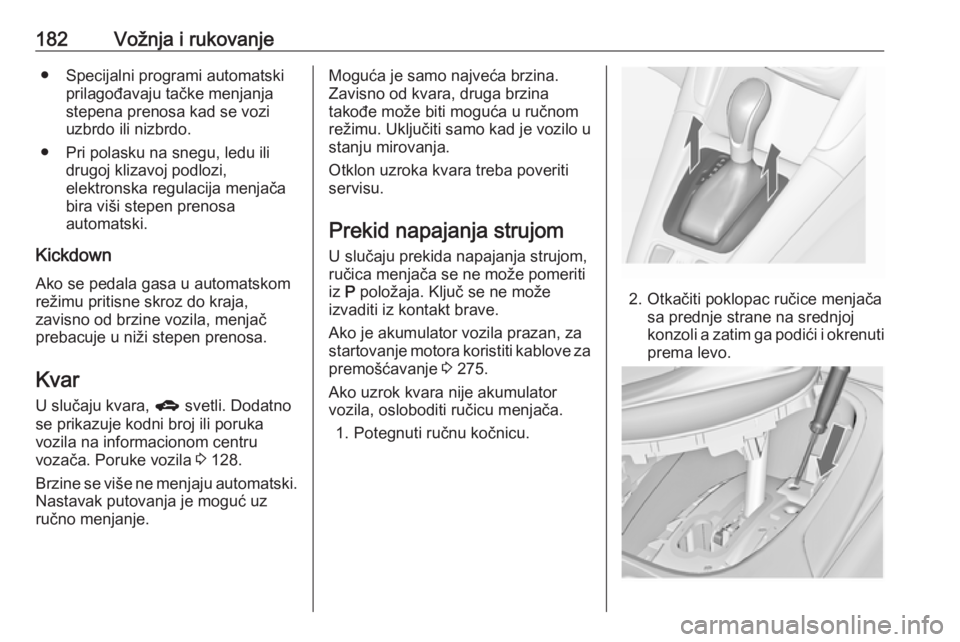

182Vožnja i rukovanje● Specijalni programi automatskiprilagođavaju tačke menjanja
stepena prenosa kad se vozi
uzbrdo ili nizbrdo.
● Pri polasku na snegu, ledu ili drugoj klizavoj podlozi,
elektronska regulacija menjača
bira viši stepen prenosa
automatski.
Kickdown
Ako se pedala gasa u automatskom
režimu pritisne skroz do kraja,
zavisno od brzine vozila, menjač
prebacuje u niži stepen prenosa.
Kvar U slučaju kvara, g svetli. Dodatno
se prikazuje kodni broj ili poruka
vozila na informacionom centru
vozača. Poruke vozila 3 128.
Brzine se više ne menjaju automatski. Nastavak putovanja je moguć uz
ručno menjanje.Moguća je samo najveća brzina.
Zavisno od kvara, druga brzina
takođe može biti moguća u ručnom
režimu. Uključiti samo kad je vozilo u
stanju mirovanja.
Otklon uzroka kvara treba poveriti
servisu.
Prekid napajanja strujom
U slučaju prekida napajanja strujom,
ručica menjača se ne može pomeriti
iz P položaja. Ključ se ne može
izvaditi iz kontakt brave.
Ako je akumulator vozila prazan, za
startovanje motora koristiti kablove za premošćavanje 3 275.
Ako uzrok kvara nije akumulator
vozila, osloboditi ručicu menjača.
1. Potegnuti ručnu kočnicu.
2. Otkačiti poklopac ručice menjača sa prednje strane na srednjoj
konzoli a zatim ga podići i okrenuti prema levo.

Vožnja i rukovanje1833. Umetnuti odvijač u otvor skroz dokraja i pomeriti ručicu menjača iz
P ili N položaja. Ukoliko se Pili
N ponovo ukopča, ručica menjača
će se ponovo zabraviti u tom
položaju. Odmah otkloniti uzrok
prekida napajanja naponom u
servisu.
4. Vratiti poklopac ručice menjača na srednju konzolu i zakačiti ga.Ručni menjač
Za aktiviranje hoda unazad, kod
vozila u stanju mirovanja, posle
pritiskanja pedale kvačila, pritisnuti dugme za odbravljivanje na ručici
menjača i izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu;
nakon toga ponovo birati hod unazad.
Ne proklizavati kvačilom bez potrebe.
Prilikom rada, pritisnuti kvačilo do
kraja. Ne koristiti pedalu za
odmaranje noge.
Pažnja
Ne preporučuje se vožnja sa
rukom koja se odmara na ručici
menjača.

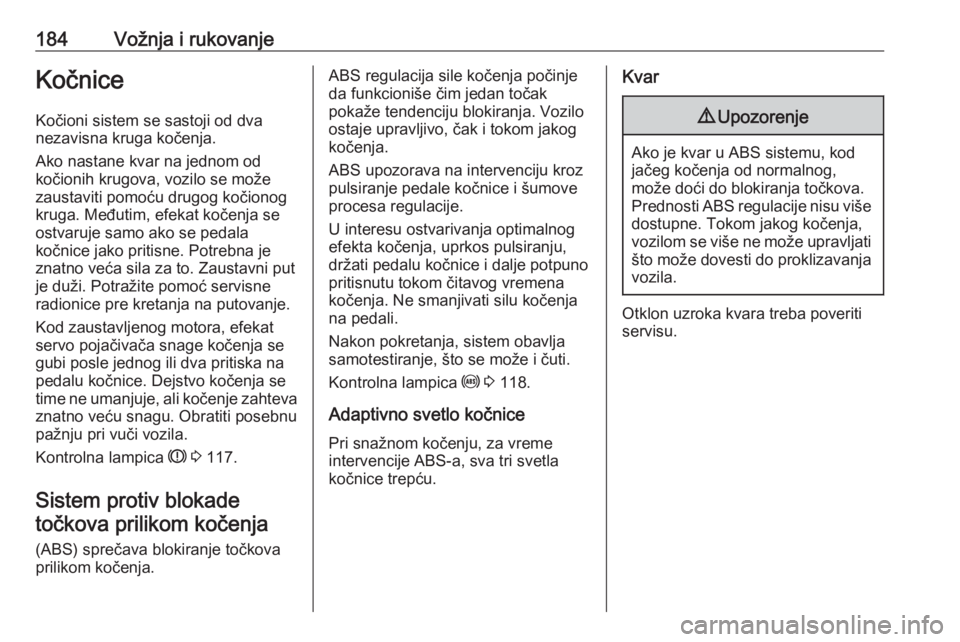

184Vožnja i rukovanjeKočnice
Kočioni sistem se sastoji od dva
nezavisna kruga kočenja.
Ako nastane kvar na jednom od
kočionih krugova, vozilo se može
zaustaviti pomoću drugog kočionog
kruga. Međutim, efekat kočenja se
ostvaruje samo ako se pedala
kočnice jako pritisne. Potrebna je
znatno veća sila za to. Zaustavni put
je duži. Potražite pomoć servisne
radionice pre kretanja na putovanje.
Kod zaustavljenog motora, efekat
servo pojačivača snage kočenja se
gubi posle jednog ili dva pritiska na
pedalu kočnice. Dejstvo kočenja se
time ne umanjuje, ali kočenje zahteva znatno veću snagu. Obratiti posebnu
pažnju pri vuči vozila.
Kontrolna lampica R 3 117.
Sistem protiv blokade točkova prilikom kočenja
(ABS) sprečava blokiranje točkova
prilikom kočenja.ABS regulacija sile kočenja počinje
da funkcioniše čim jedan točak
pokaže tendenciju blokiranja. Vozilo
ostaje upravljivo, čak i tokom jakog
kočenja.
ABS upozorava na intervenciju kroz
pulsiranje pedale kočnice i šumove
procesa regulacije.
U interesu ostvarivanja optimalnog
efekta kočenja, uprkos pulsiranju,
držati pedalu kočnice i dalje potpuno
pritisnutu tokom čitavog vremena
kočenja. Ne smanjivati silu kočenja
na pedali.
Nakon pokretanja, sistem obavlja
samotestiranje, što se može i čuti.
Kontrolna lampica u 3 118.
Adaptivno svetlo kočnice
Pri snažnom kočenju, za vreme
intervencije ABS-a, sva tri svetla
kočnice trepću.Kvar9 Upozorenje
Ako je kvar u ABS sistemu, kod
jačeg kočenja od normalnog,
može doći do blokiranja točkova.
Prednosti ABS regulacije nisu više dostupne. Tokom jakog kočenja,
vozilom se više ne može upravljati što može dovesti do proklizavanja vozila.
Otklon uzroka kvara treba poveriti
servisu.

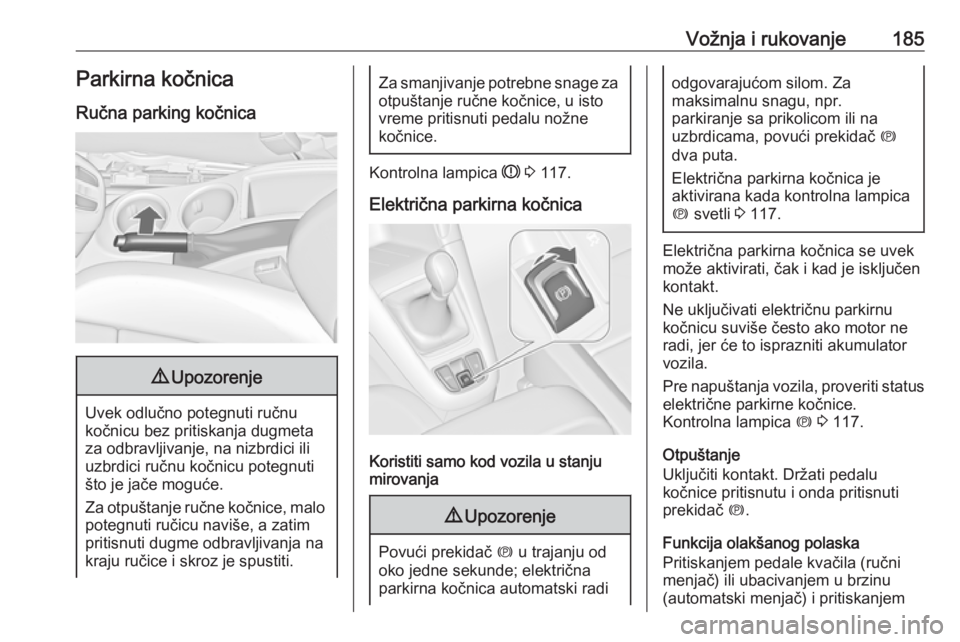

Vožnja i rukovanje185Parkirna kočnicaRučna parking kočnica9 Upozorenje
Uvek odlučno potegnuti ručnu
kočnicu bez pritiskanja dugmeta
za odbravljivanje, na nizbrdici ili
uzbrdici ručnu kočnicu potegnuti
što je jače moguće.
Za otpuštanje ručne kočnice, malo potegnuti ručicu naviše, a zatim
pritisnuti dugme odbravljivanja na
kraju ručice i skroz je spustiti.
Za smanjivanje potrebne snage za
otpuštanje ručne kočnice, u isto
vreme pritisnuti pedalu nožne
kočnice.
Kontrolna lampica R 3 117.
Električna parkirna kočnica
Koristiti samo kod vozila u stanju
mirovanja
9 Upozorenje
Povući prekidač m u trajanju od
oko jedne sekunde; električna
parkirna kočnica automatski radi
odgovarajućom silom. Za
maksimalnu snagu, npr.
parkiranje sa prikolicom ili na
uzbrdicama, povući prekidač m
dva puta.
Električna parkirna kočnica je
aktivirana kada kontrolna lampica
m svetli 3 117.
Električna parkirna kočnica se uvek
može aktivirati, čak i kad je isključen
kontakt.
Ne uključivati električnu parkirnu
kočnicu suviše često ako motor ne
radi, jer će to isprazniti akumulator
vozila.
Pre napuštanja vozila, proveriti status električne parkirne kočnice.
Kontrolna lampica m 3 117.
Otpuštanje
Uključiti kontakt. Držati pedalu
kočnice pritisnutu i onda pritisnuti
prekidač m.
Funkcija olakšanog polaska
Pritiskanjem pedale kvačila (ručni
menjač) ili ubacivanjem u brzinu
(automatski menjač) i pritiskanjem

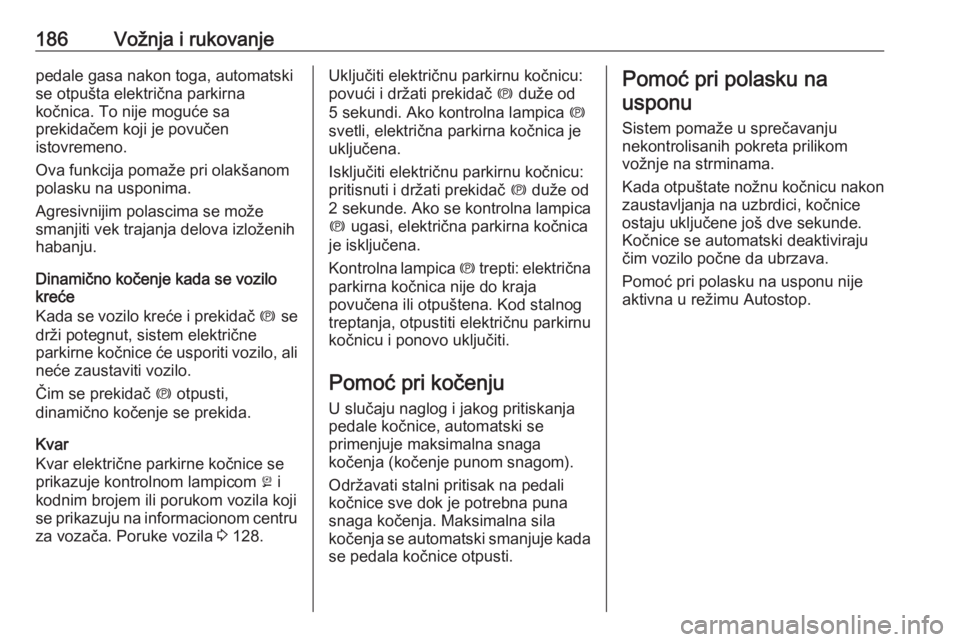

186Vožnja i rukovanjepedale gasa nakon toga, automatski
se otpušta električna parkirna
kočnica. To nije moguće sa
prekidačem koji je povučen
istovremeno.
Ova funkcija pomaže pri olakšanom
polasku na usponima.
Agresivnijim polascima se može
smanjiti vek trajanja delova izloženih
habanju.
Dinamično kočenje kada se vozilo
kreće
Kada se vozilo kreće i prekidač m se
drži potegnut, sistem električne
parkirne kočnice će usporiti vozilo, ali
neće zaustaviti vozilo.
Čim se prekidač m otpusti,
dinamično kočenje se prekida.
Kvar
Kvar električne parkirne kočnice se
prikazuje kontrolnom lampicom j i
kodnim brojem ili porukom vozila koji se prikazuju na informacionom centru
za vozača. Poruke vozila 3 128.Uključiti električnu parkirnu kočnicu:
povući i držati prekidač m duže od
5 sekundi. Ako kontrolna lampica m
svetli, električna parkirna kočnica je
uključena.
Isključiti električnu parkirnu kočnicu:
pritisnuti i držati prekidač m duže od
2 sekunde. Ako se kontrolna lampica m ugasi, električna parkirna kočnica
je isključena.
Kontrolna lampica m trepti: električna
parkirna kočnica nije do kraja
povučena ili otpuštena. Kod stalnog
treptanja, otpustiti električnu parkirnu
kočnicu i ponovo uključiti.
Pomoć pri kočenju
U slučaju naglog i jakog pritiskanja
pedale kočnice, automatski se
primenjuje maksimalna snaga
kočenja (kočenje punom snagom).
Održavati stalni pritisak na pedali
kočnice sve dok je potrebna puna
snaga kočenja. Maksimalna sila
kočenja se automatski smanjuje kada
se pedala kočnice otpusti.Pomoć pri polasku na
usponu
Sistem pomaže u sprečavanju
nekontrolisanih pokreta prilikom
vožnje na strminama.
Kada otpuštate nožnu kočnicu nakon zaustavljanja na uzbrdici, kočnice
ostaju uključene još dve sekunde.
Kočnice se automatski deaktiviraju
čim vozilo počne da ubrzava.
Pomoć pri polasku na usponu nije
aktivna u režimu Autostop.

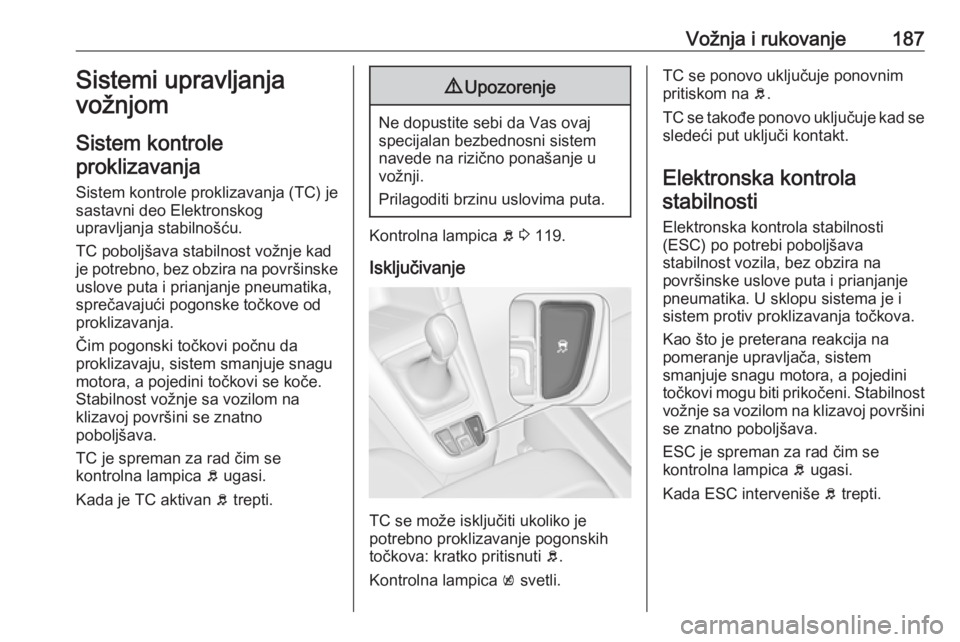

Vožnja i rukovanje187Sistemi upravljanja
vožnjom
Sistem kontrole proklizavanja
Sistem kontrole proklizavanja (TC) je
sastavni deo Elektronskog
upravljanja stabilnošću.
TC poboljšava stabilnost vožnje kad
je potrebno, bez obzira na površinske
uslove puta i prianjanje pneumatika,
sprečavajući pogonske točkove od
proklizavanja.
Čim pogonski točkovi počnu da
proklizavaju, sistem smanjuje snagu
motora, a pojedini točkovi se koče.
Stabilnost vožnje sa vozilom na
klizavoj površini se znatno
poboljšava.
TC je spreman za rad čim se
kontrolna lampica b ugasi.
Kada je TC aktivan b trepti.9 Upozorenje
Ne dopustite sebi da Vas ovaj
specijalan bezbednosni sistem
navede na rizično ponašanje u
vožnji.
Prilagoditi brzinu uslovima puta.
Kontrolna lampica b 3 119.
Isključivanje
TC se može isključiti ukoliko je
potrebno proklizavanje pogonskih
točkova: kratko pritisnuti b.
Kontrolna lampica k svetli.
TC se ponovo uključuje ponovnim
pritiskom na b.
TC se takođe ponovo uključuje kad se
sledeći put uključi kontakt.
Elektronska kontrola stabilnosti
Elektronska kontrola stabilnosti
(ESC) po potrebi poboljšava
stabilnost vozila, bez obzira na
površinske uslove puta i prianjanje
pneumatika. U sklopu sistema je i
sistem protiv proklizavanja točkova.
Kao što je preterana reakcija na
pomeranje upravljača, sistem
smanjuje snagu motora, a pojedini
točkovi mogu biti prikočeni. Stabilnost vožnje sa vozilom na klizavoj površini
se znatno poboljšava.
ESC je spreman za rad čim se
kontrolna lampica b ugasi.
Kada ESC interveniše b trepti.

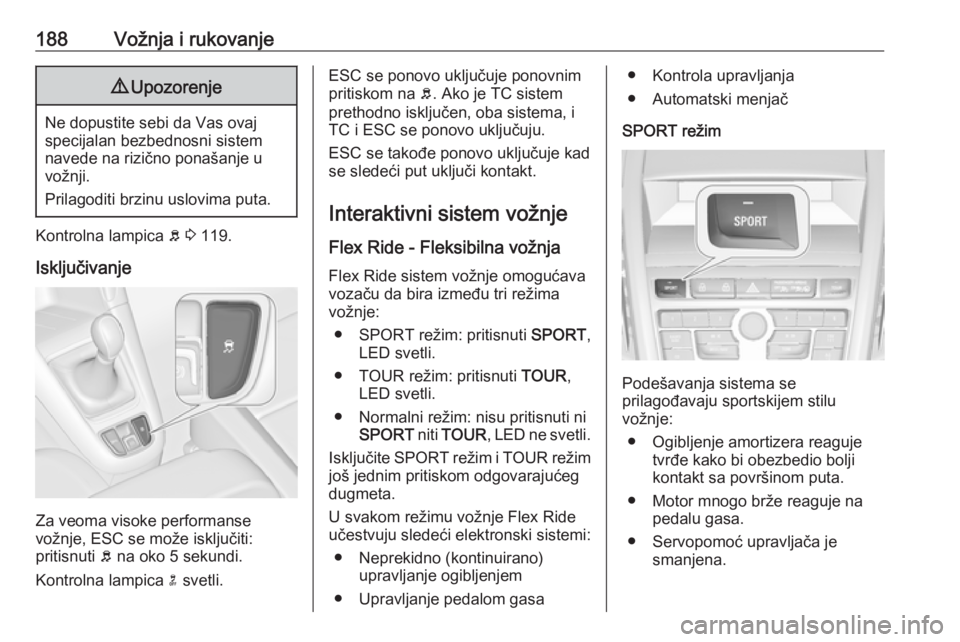

188Vožnja i rukovanje9Upozorenje
Ne dopustite sebi da Vas ovaj
specijalan bezbednosni sistem
navede na rizično ponašanje u
vožnji.
Prilagoditi brzinu uslovima puta.
Kontrolna lampica b 3 119.
Isključivanje
Za veoma visoke performanse
vožnje, ESC se može isključiti:
pritisnuti b na oko 5 sekundi.
Kontrolna lampica n svetli.
ESC se ponovo uključuje ponovnim
pritiskom na b. Ako je TC sistem
prethodno isključen, oba sistema, i
TC i ESC se ponovo uključuju.
ESC se takođe ponovo uključuje kad
se sledeći put uključi kontakt.
Interaktivni sistem vožnje Flex Ride - Fleksibilna vožnja
Flex Ride sistem vožnje omogućava
vozaču da bira između tri režima
vožnje:
● SPORT režim: pritisnuti SPORT,
LED svetli.
● TOUR režim: pritisnuti TOUR,
LED svetli.
● Normalni režim: nisu pritisnuti ni SPORT niti TOUR , LED ne svetli.
Isključite SPORT režim i TOUR režim
još jednim pritiskom odgovarajućeg dugmeta.
U svakom režimu vožnje Flex Ride
učestvuju sledeći elektronski sistemi:
● Neprekidno (kontinuirano) upravljanje ogibljenjem
● Upravljanje pedalom gasa● Kontrola upravljanja
● Automatski menjač
SPORT režim
Podešavanja sistema se
prilagođavaju sportskijem stilu
vožnje:
● Ogibljenje amortizera reaguje tvrđe kako bi obezbedio bolji
kontakt sa površinom puta.
● Motor mnogo brže reaguje na pedalu gasa.
● Servopomoć upravljača je smanjena.
