Fahren und Bedienung219

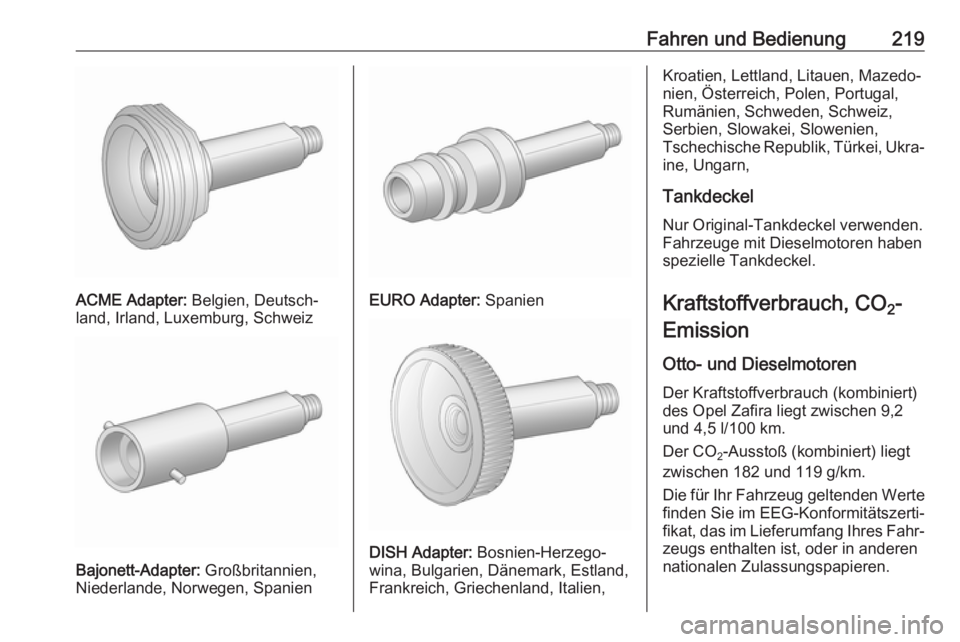

ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien
DISH Adapter: Bosnien-Herzego‐
wina, Bulgarien, Dänemark, Estland,
Frankreich, Griechenland, Italien,
Kroatien, Lettland, Litauen, Mazedo‐
nien, Österreich, Polen, Portugal,
Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechische Republik, Türkei, Ukra‐ ine, Ungarn,
Tankdeckel
Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission
Otto- und Dieselmotoren
Der Kraftstoffverbrauch (kombiniert)
des Opel Zafira liegt zwischen 9,2
und 4,5 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 182 und 119 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Page 222 of 307

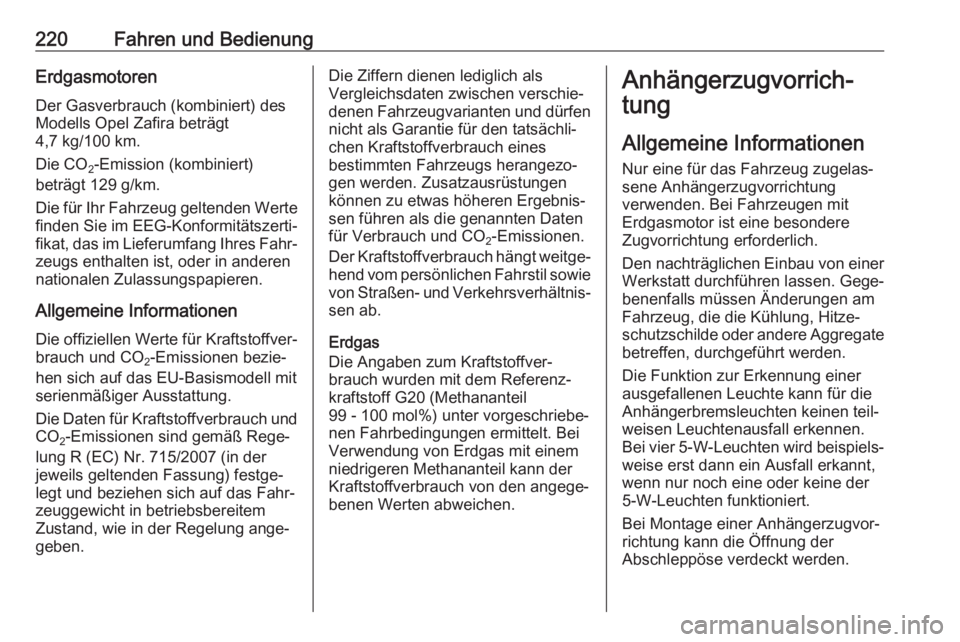

220Fahren und BedienungErdgasmotoren
Der Gasverbrauch (kombiniert) des Modells Opel Zafira beträgt
4,7 kg/100 km.
Die CO 2-Emission (kombiniert)
beträgt 129 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen Die offiziellen Werte für Kraftstoffver‐brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Emissionen sind gemäß Rege‐
lung R (EC) Nr. 715/2007 (in der
jeweils geltenden Fassung) festge‐ legt und beziehen sich auf das Fahr‐
zeuggewicht in betriebsbereitem
Zustand, wie in der Regelung ange‐
geben.Die Ziffern dienen lediglich als
Vergleichsdaten zwischen verschie‐
denen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines
bestimmten Fahrzeugs herangezo‐
gen werden. Zusatzausrüstungen
können zu etwas höheren Ergebnis‐
sen führen als die genannten Daten für Verbrauch und CO 2-Emissionen.
Der Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie
von Straßen- und Verkehrsverhältnis‐
sen ab.
Erdgas
Die Angaben zum Kraftstoffver‐
brauch wurden mit dem Referenz‐ kraftstoff G20 (Methananteil
99 - 100 mol%) unter vorgeschriebe‐
nen Fahrbedingungen ermittelt. Bei
Verwendung von Erdgas mit einem
niedrigeren Methananteil kann der
Kraftstoffverbrauch von den angege‐
benen Werten abweichen.Anhängerzugvorrich‐
tung
Allgemeine Informationen
Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Bei Fahrzeugen mit
Erdgasmotor ist eine besondere
Zugvorrichtung erforderlich.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Aggregate betreffen, durchgeführt werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐
weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdeckt werden.
Page 223 of 307

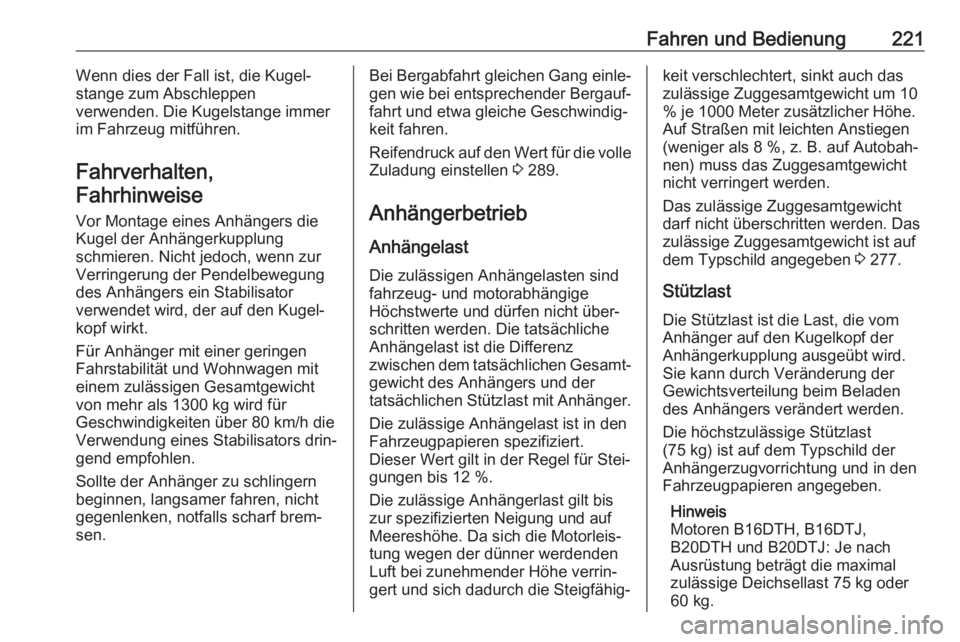

Fahren und Bedienung221Wenn dies der Fall ist, die Kugel‐
stange zum Abschleppen
verwenden. Die Kugelstange immer
im Fahrzeug mitführen.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐ kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagen mit
einem zulässigen Gesamtgewicht von mehr als 1300 kg wird für
Geschwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 289.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐ gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐
gert und sich dadurch die Steigfähig‐keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um 10
% je 1000 Meter zusätzlicher Höhe.
Auf Straßen mit leichten Anstiegen
(weniger als 8 %, z. B. auf Autobah‐
nen) muss das Zuggesamtgewicht
nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 277.
Stützlast Die Stützlast ist die Last, die vomAnhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben.
Hinweis
Motoren B16DTH, B16DTJ,
B20DTH und B20DTJ: Je nach
Ausrüstung beträgt die maximal zulässige Deichsellast 75 kg oder
60 kg.
Page 224 of 307

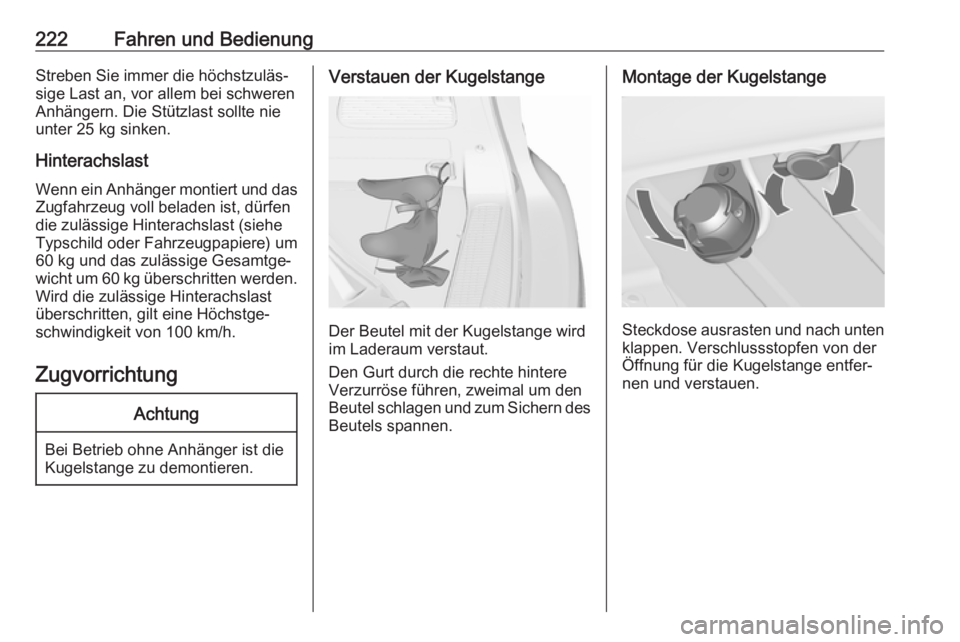

222Fahren und BedienungStreben Sie immer die höchstzuläs‐
sige Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
60 kg und das zulässige Gesamtge‐
wicht um 60 kg überschritten werden. Wird die zulässige Hinterachslast
überschritten, gilt eine Höchstge‐
schwindigkeit von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Der Beutel mit der Kugelstange wird
im Laderaum verstaut.
Den Gurt durch die rechte hintere
Verzurröse führen, zweimal um den
Beutel schlagen und zum Sichern des
Beutels spannen.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Page 225 of 307

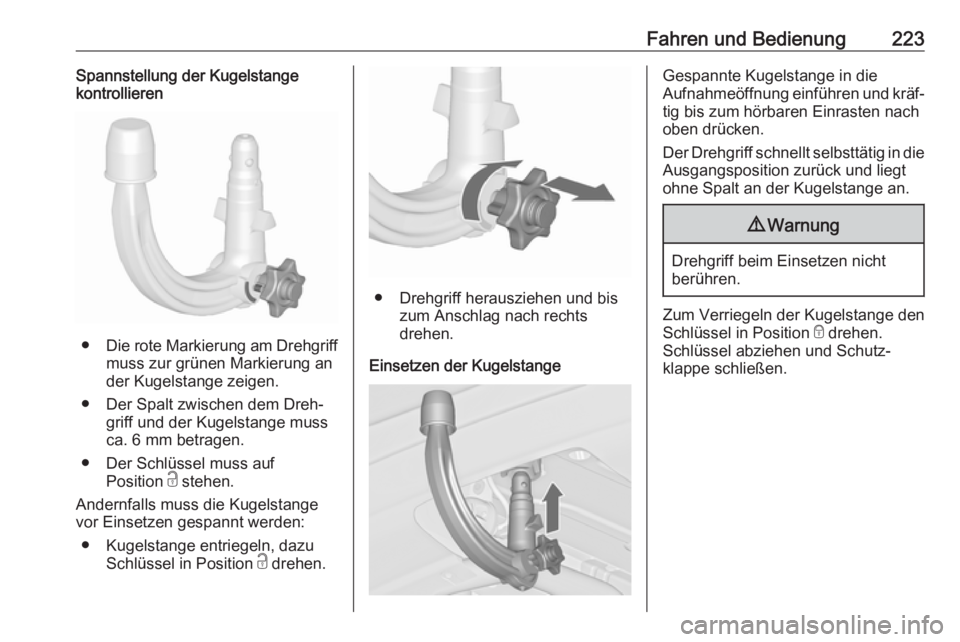

Fahren und Bedienung223Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
● Drehgriff herausziehen und bis
zum Anschlag nach rechts
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Page 226 of 307

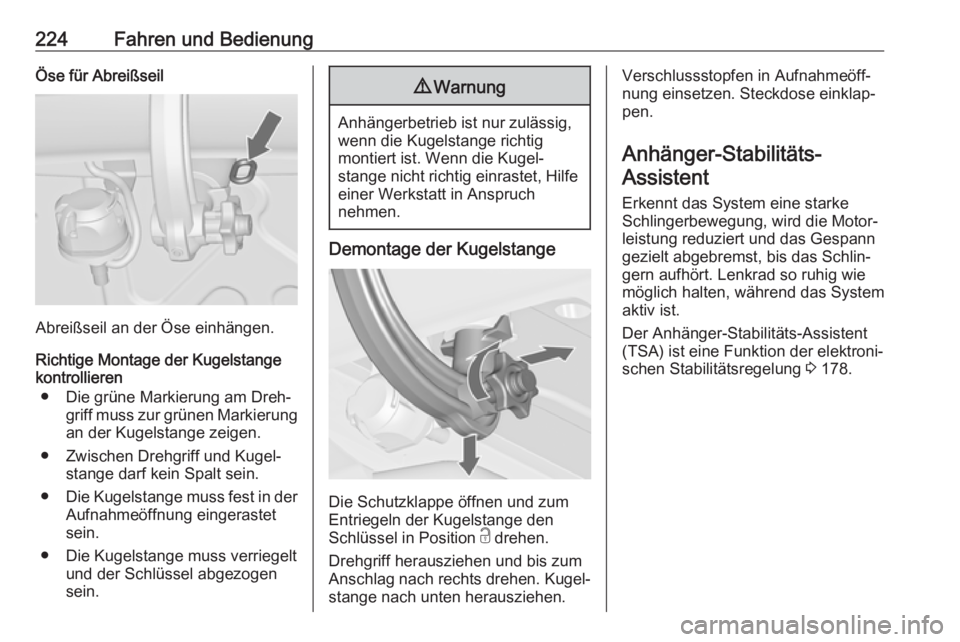

224Fahren und BedienungÖse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig
montiert ist. Wenn die Kugel‐
stange nicht richtig einrastet, Hilfe einer Werkstatt in Anspruch
nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen. Kugel‐
stange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Anhänger-Stabilitäts-Assistent
Erkennt das System eine starke Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion der elektroni‐
schen Stabilitätsregelung 3 178.
Page 227 of 307

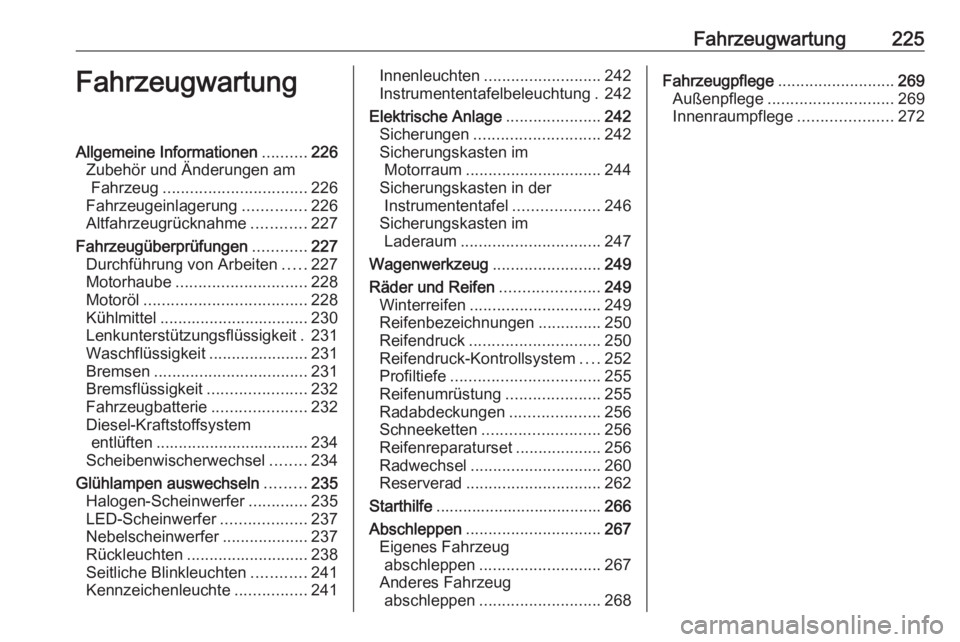

Fahrzeugwartung225FahrzeugwartungAllgemeine Informationen..........226
Zubehör und Änderungen am Fahrzeug ................................ 226
Fahrzeugeinlagerung ..............226
Altfahrzeugrücknahme ............227
Fahrzeugüberprüfungen ............227
Durchführung von Arbeiten .....227
Motorhaube ............................. 228
Motoröl .................................... 228
Kühlmittel ................................. 230
Lenkunterstützungsflüssigkeit . 231
Waschflüssigkeit ......................231
Bremsen .................................. 231
Bremsflüssigkeit ......................232
Fahrzeugbatterie .....................232
Diesel-Kraftstoffsystem entlüften .................................. 234
Scheibenwischerwechsel ........234
Glühlampen auswechseln .........235
Halogen-Scheinwerfer .............235
LED-Scheinwerfer ...................237
Nebelscheinwerfer ...................237
Rückleuchten ........................... 238
Seitliche Blinkleuchten ............241
Kennzeichenleuchte ................241Innenleuchten .......................... 242
Instrumententafelbeleuchtung . 242
Elektrische Anlage .....................242
Sicherungen ............................ 242
Sicherungskasten im Motorraum .............................. 244
Sicherungskasten in der Instrumententafel ...................246
Sicherungskasten im Laderaum ............................... 247
Wagenwerkzeug ........................249
Räder und Reifen ......................249
Winterreifen ............................. 249
Reifenbezeichnungen ..............250
Reifendruck ............................. 250
Reifendruck-Kontrollsystem ....252
Profiltiefe ................................. 255
Reifenumrüstung .....................255
Radabdeckungen ....................256
Schneeketten .......................... 256
Reifenreparaturset ...................256
Radwechsel ............................. 260
Reserverad .............................. 262
Starthilfe ..................................... 266
Abschleppen .............................. 267
Eigenes Fahrzeug abschleppen ........................... 267
Anderes Fahrzeug abschleppen ........................... 268Fahrzeugpflege.......................... 269
Außenpflege ............................ 269
Innenraumpflege .....................272
Page 228 of 307

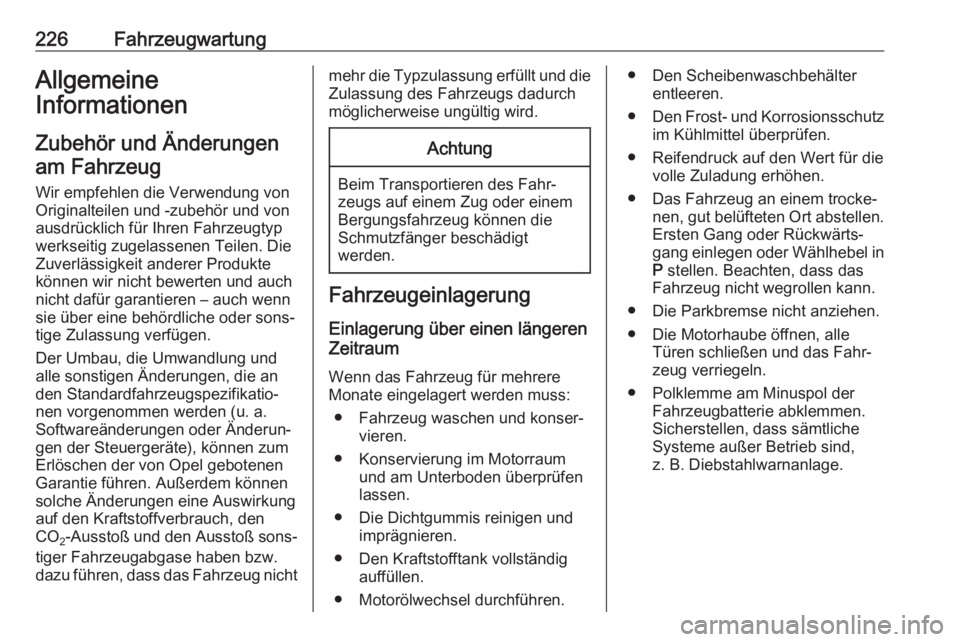

226FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Der Umbau, die Umwandlung und
alle sonstigen Änderungen, die an
den Standardfahrzeugspezifikatio‐
nen vorgenommen werden (u. a.
Softwareänderungen oder Änderun‐
gen der Steuergeräte), können zum
Erlöschen der von Opel gebotenen
Garantie führen. Außerdem können solche Änderungen eine Auswirkung
auf den Kraftstoffverbrauch, den CO 2-Ausstoß und den Ausstoß sons‐
tiger Fahrzeugabgase haben bzw.
dazu führen, dass das Fahrzeug nichtmehr die Typzulassung erfüllt und die
Zulassung des Fahrzeugs dadurch
möglicherweise ungültig wird.Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt
werden.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere
Monate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.
Ersten Gang oder Rückwärts‐
gang einlegen oder Wählhebel in P stellen. Beachten, dass das
Fahrzeug nicht wegrollen kann.
● Die Parkbremse nicht anziehen. ● Die Motorhaube öffnen, alle Türen schließen und das Fahr‐
zeug verriegeln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind,
z. B. Diebstahlwarnanlage.
Page 229 of 307

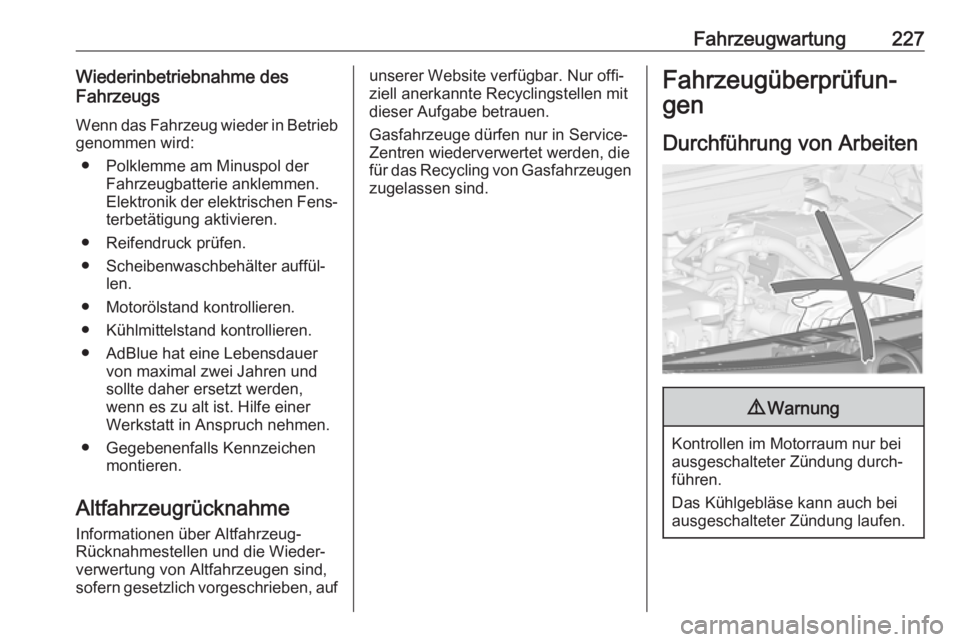

Fahrzeugwartung227Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● AdBlue hat eine Lebensdauer von maximal zwei Jahren und
sollte daher ersetzt werden,
wenn es zu alt ist. Hilfe einer
Werkstatt in Anspruch nehmen.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, aufunserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
Page 230 of 307

228Fahrzeugwartung9Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch mit einem Anheber in der offenen Posi‐
tion gehalten.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus Sicherheitsgründen automatisch
wieder gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu
vermeiden.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä‐
den zu verhindern. Sicherstellen,
dass die richtige Ölspezifikation
verwendet wird. Empfohlene Flüssig‐
keiten und Schmierstoffe 3 274.
Der Motorölverbrauch beträgt bis zu
0,6 Liter je 1000 km.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
fünf Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
