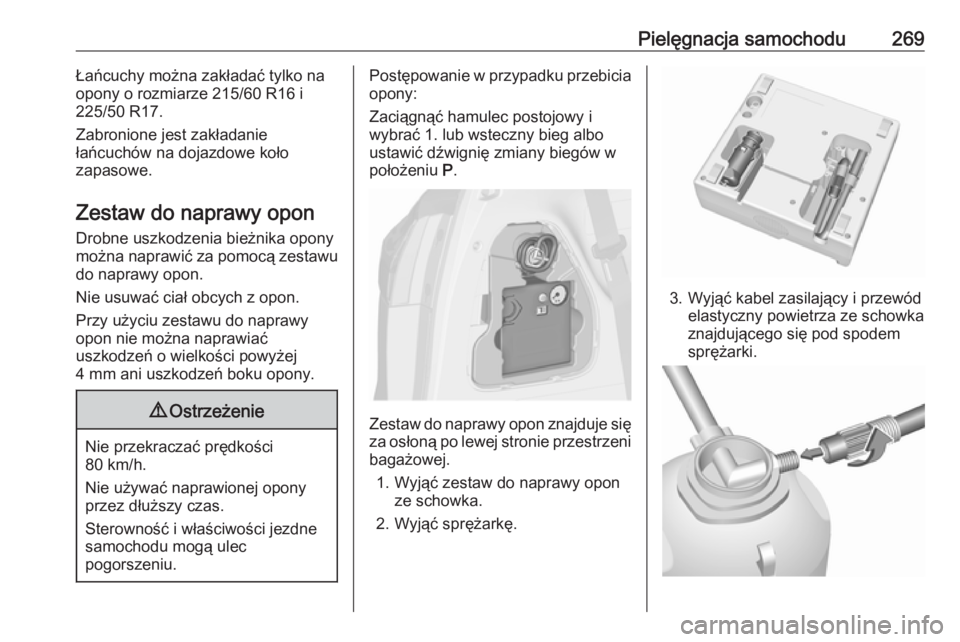

Pielęgnacja samochodu269Łańcuchy można zakładać tylko na
opony o rozmiarze 215/60 R16 i
225/50 R17.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika opony
można naprawić za pomocą zestawu
do naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
za osłoną po lewej stronie przestrzeni
bagażowej.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.

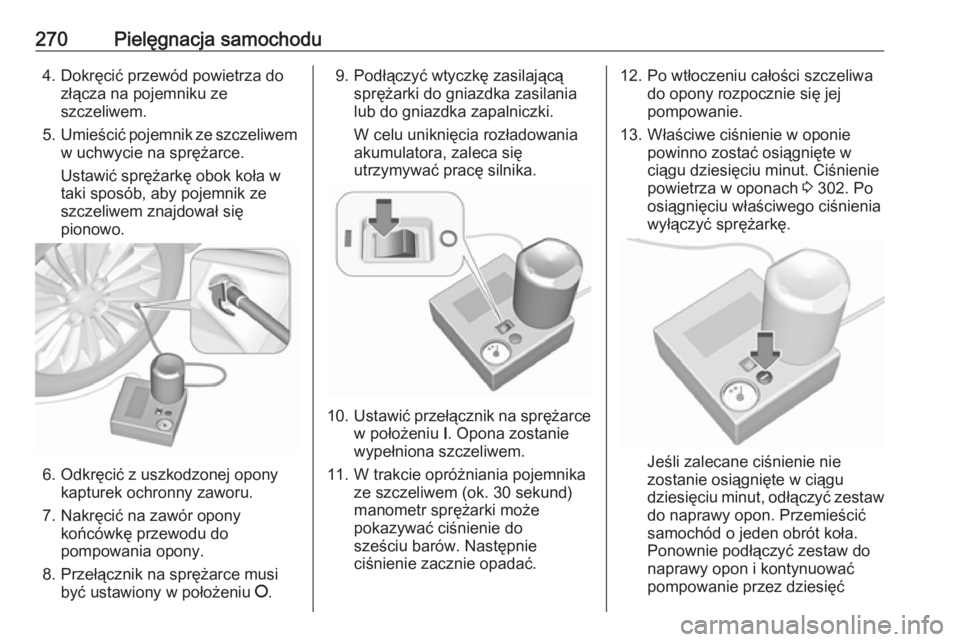

270Pielęgnacja samochodu4. Dokręcić przewód powietrza dozłącza na pojemniku ze
szczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą
sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)manometr sprężarki może
pokazywać ciśnienie do
sześciu barów. Następnie
ciśnienie zacznie opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut. Ciśnienie
powietrza w oponach 3 302. Po
osiągnięciu właściwego ciśnienia
wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez dziesięć

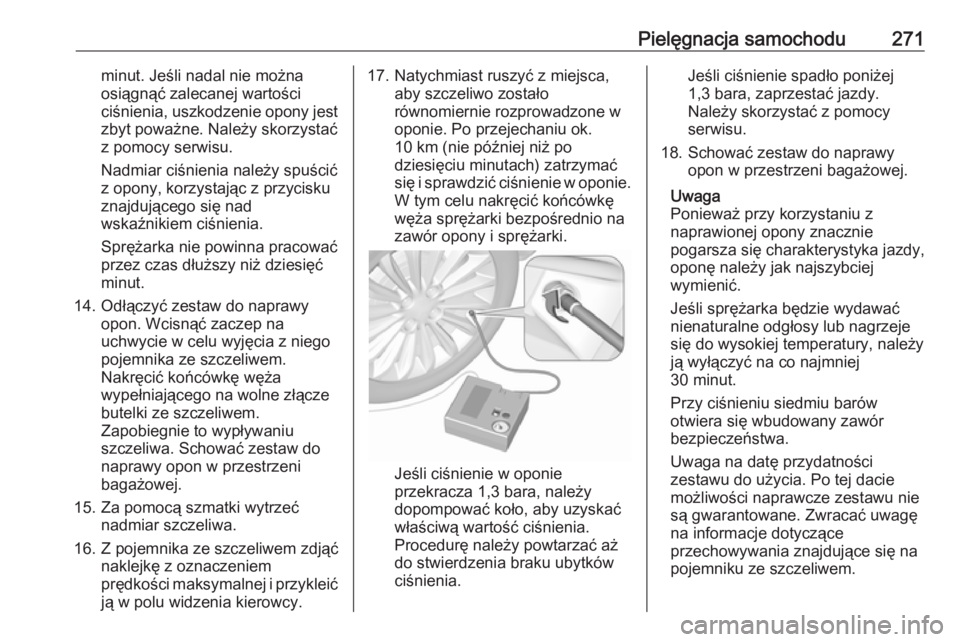

Pielęgnacja samochodu271minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest zbyt poważne. Należy skorzystać
z pomocy serwisu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż dziesięć
minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić
ją w polu widzenia kierowcy.17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
dziesięciu minutach) zatrzymać
się i sprawdzić ciśnienie w oponie. W tym celu nakręcić końcówkę
węża sprężarki bezpośrednio na
zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
serwisu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu siedmiu barów
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.

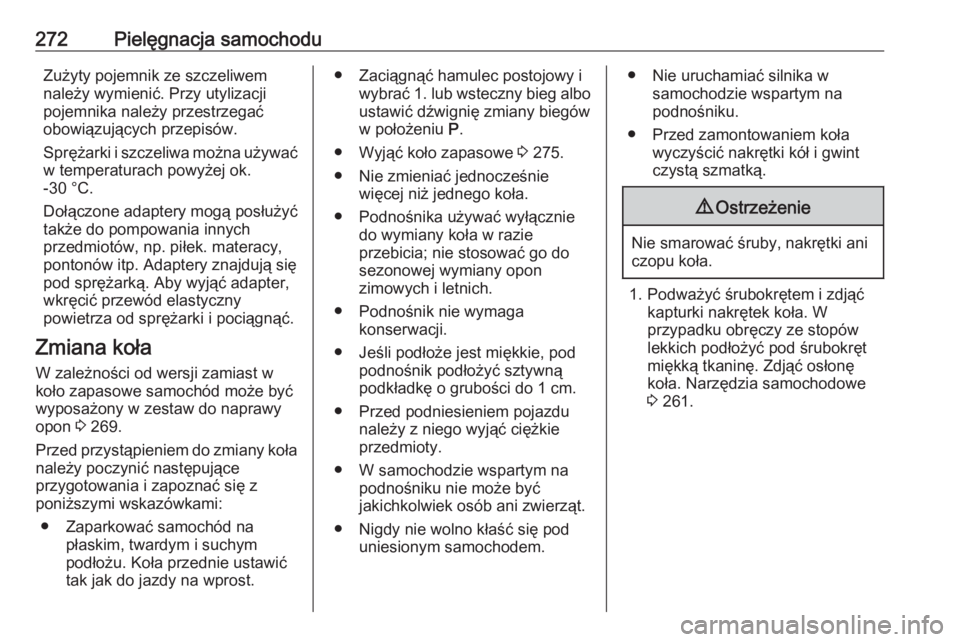

272Pielęgnacja samochoduZużyty pojemnik ze szczeliwemnależy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Dołączone adaptery mogą posłużyć
także do pompowania innych
przedmiotów, np. piłek. materacy,
pontonów itp. Adaptery znajdują się
pod sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 269.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 275.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.● Nie uruchamiać silnika wsamochodzie wspartym na
podnośniku.
● Przed zamontowaniem koła wyczyścić nakrętki kół i gwint
czystą szmatką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. W
przypadku obręczy ze stopów
lekkich podłożyć pod śrubokręt
miękką tkaninę. Zdjąć osłonę
koła. Narzędzia samochodowe
3 261.

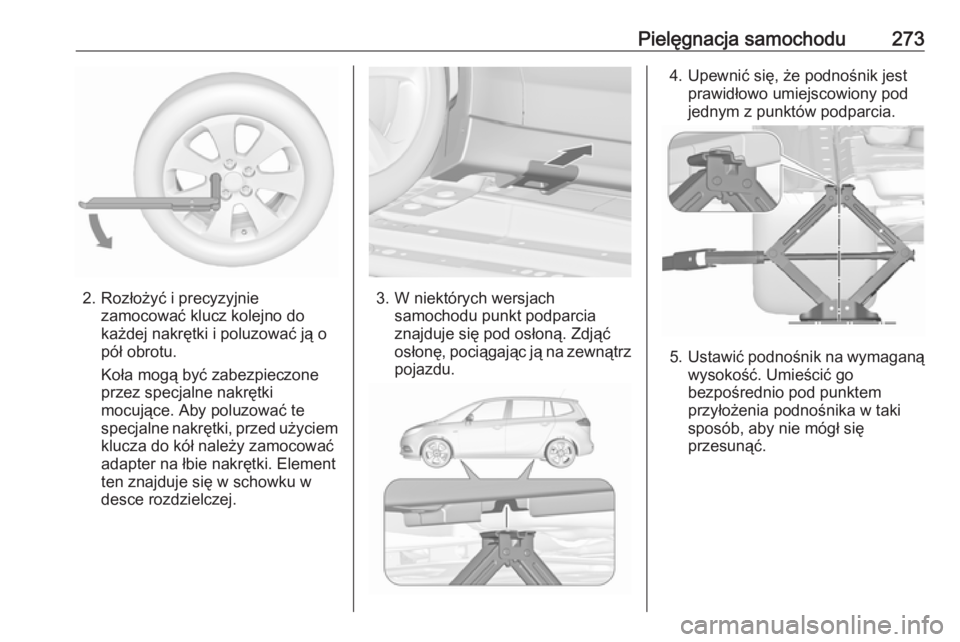

Pielęgnacja samochodu273
2. Rozłożyć i precyzyjniezamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w schowku w
desce rozdzielczej.3. W niektórych wersjach samochodu punkt podparcia
znajduje się pod osłoną. Zdjąć
osłonę, pociągając ją na zewnątrz
pojazdu.
4. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
5. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.

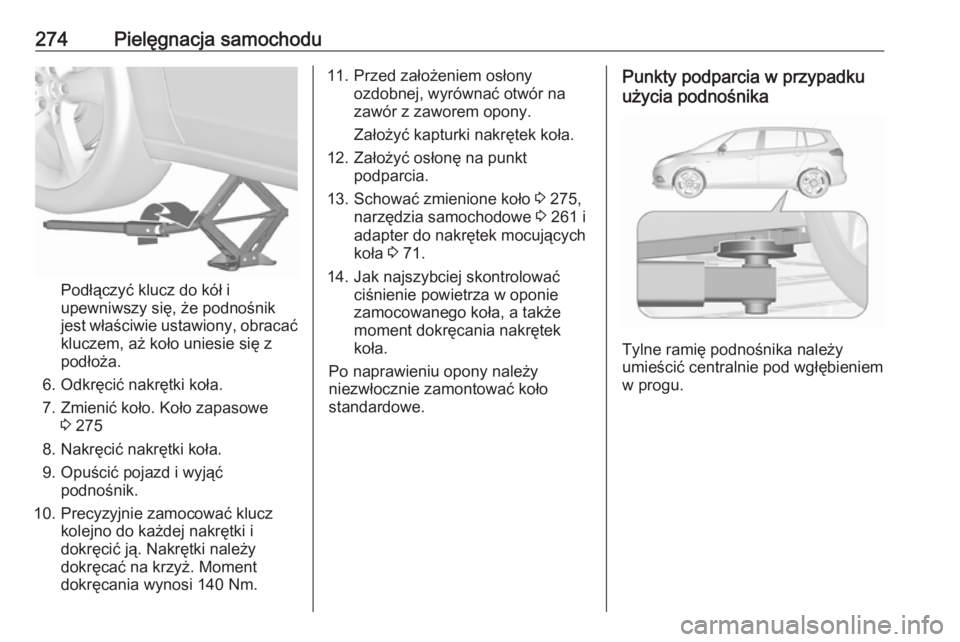

274Pielęgnacja samochodu
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
6. Odkręcić nakrętki koła. 7. Zmienić koło. Koło zapasowe 3 275
8. Nakręcić nakrętki koła. 9. Opuścić pojazd i wyjąć podnośnik.
10. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
11. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
12. Założyć osłonę na punkt podparcia.
13. Schować zmienione koło 3 275,
narzędzia samochodowe 3 261 i
adapter do nakrętek mocujących
koła 3 71.
14. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.Punkty podparcia w przypadku
użycia podnośnika
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.

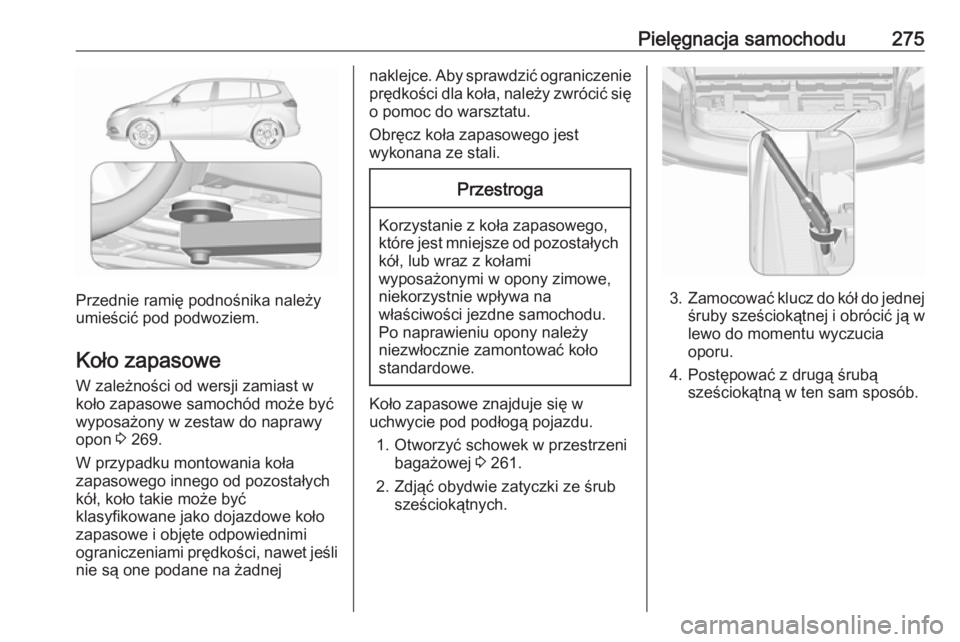

Pielęgnacja samochodu275
Przednie ramię podnośnika należy
umieścić pod podwoziem.
Koło zapasowe W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 269.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie
prędkości dla koła, należy zwrócić się o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
uchwycie pod podłogą pojazdu.
1. Otworzyć schowek w przestrzeni bagażowej 3 261.
2. Zdjąć obydwie zatyczki ze śrub sześciokątnych.
3.Zamocować klucz do kół do jednej
śruby sześciokątnej i obrócić ją w
lewo do momentu wyczucia
oporu.
4. Postępować z drugą śrubą sześciokątną w ten sam sposób.

276Pielęgnacja samochodu
5. Podnieść uchwyt zapasowegokoła i odblokować obydwa
zatrzaski.
6. Opuścić uchwyt koła zapasowego.
7. Odczepić linkę zabezpieczającą.
8.Całkowicie opuścić uchwyt i wyjąć
koło zapasowe.
9. Zmienić koło. Koło z uszkodzoną oponą musi
zostać zamocowane w
przestrzeni bagażowej, patrz
poniżej.
10. Unieść pusty uchwyt koła zapasowego i zaczepić linkę
zabezpieczającą.
11. Podnieść uchwyt koła zapasowego nieco wyżej i
zablokować w obydwu
zatrzaskach. Otwarte strony
zatrzasków muszą być zwrócone w kierunku jazdy.
12. Zamknąć pusty uchwyt koła zapasowego, obracając obie
śruby sześciokątne w prawo za
pomocą klucza do kół.
13. Założyć zatyczki na śruby sześciokątne.
14. Schować klucz i podnośnik w schowku przed tylną klapą.
15. Zamknąć pokrywę schowka. Przy umieszczaniu koła zapasowego
w uchwycie należy zwrócić uwagę,
aby ustawić je w takim położeniu, by
zawór opony znajdował się nad
wgłębieniem w uchwycie.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w przestrzeni
bagażowej
Uchwyt koła zapasowego nie jest
przeznaczony do przechowywania
kół o rozmiarze innym niż koło
zapasowe.

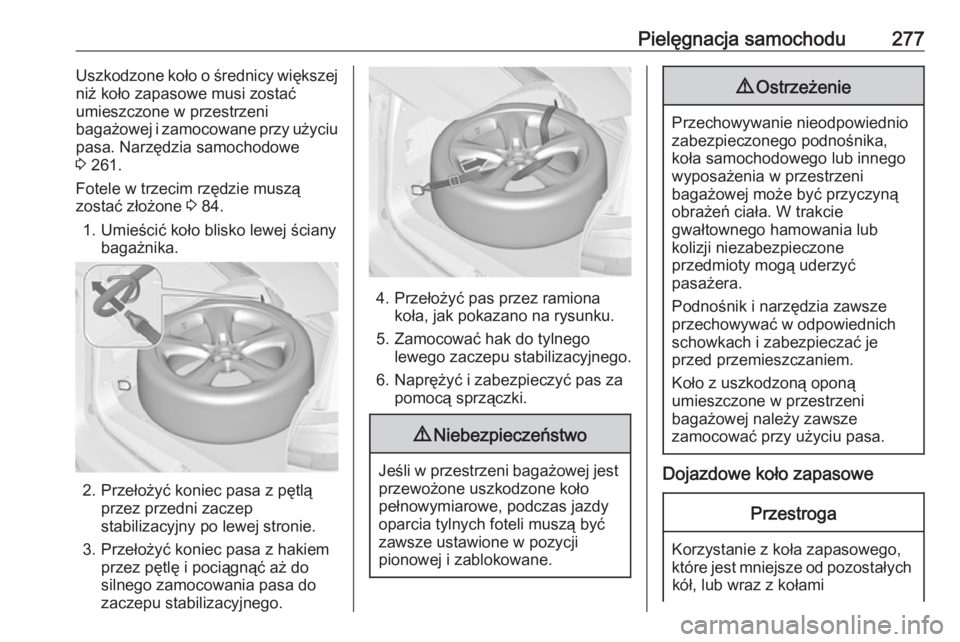

Pielęgnacja samochodu277Uszkodzone koło o średnicy większej
niż koło zapasowe musi zostać
umieszczone w przestrzeni
bagażowej i zamocowane przy użyciu pasa. Narzędzia samochodowe
3 261.
Fotele w trzecim rzędzie muszą
zostać złożone 3 84.
1. Umieścić koło blisko lewej ściany bagażnika.
2. Przełożyć koniec pasa z pętląprzez przedni zaczep
stabilizacyjny po lewej stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.
4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Zamocować hak do tylnego lewego zaczepu stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być
zawsze ustawione w pozycji
pionowej i zablokowane.
9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Koło z uszkodzoną oponą
umieszczone w przestrzeni
bagażowej należy zawsze
zamocować przy użyciu pasa.
Dojazdowe koło zapasowe
Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami

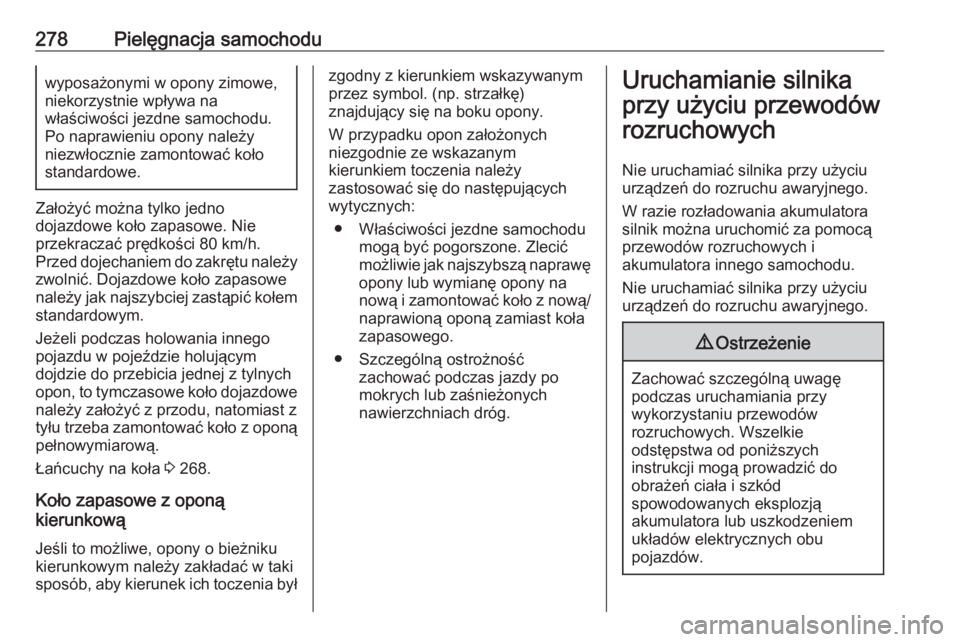

278Pielęgnacja samochoduwyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą
pełnowymiarową.
Łańcuchy na koła 3 268.
Koło zapasowe z oponą
kierunkową
Jeśli to możliwe, opony o bieżniku
kierunkowym należy zakładać w taki
sposób, aby kierunek ich toczenia był
zgodny z kierunkiem wskazywanym
przez symbol. (np. strzałkę)
znajdujący się na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
● Właściwości jezdne samochodu mogą być pogorszone. Zlecić
możliwie jak najszybszą naprawę
opony lub wymianę opony na
nową i zamontować koło z nową/ naprawioną oponą zamiast koła
zapasowego.
● Szczególną ostrożność zachować podczas jazdy po
mokrych lub zaśnieżonych
nawierzchniach dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciuurządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
